Meterai tekanan tinggi untuk lubang omboh

Meterai tekanan tinggi untuk lubang omboh adalah salah satu meterai yang boleh disediakan oleh Ruichen Seals untuk anda. Kami adalah pengeluar profesional anjing laut hidraulik di China. Cincin meterai ini dibangunkan dan dihasilkan secara bebas terdiri daripada cincin meterai berbentuk khas PTFE atau komposit dan cincin getah berbentuk O. Reka bentuk struktur cincin meterai tertentu juga meningkatkan keupayaan meterai untuk menahan tekanan tinggi dan ultra tinggi.

Hantar Pertanyaan

Penerangan Produk

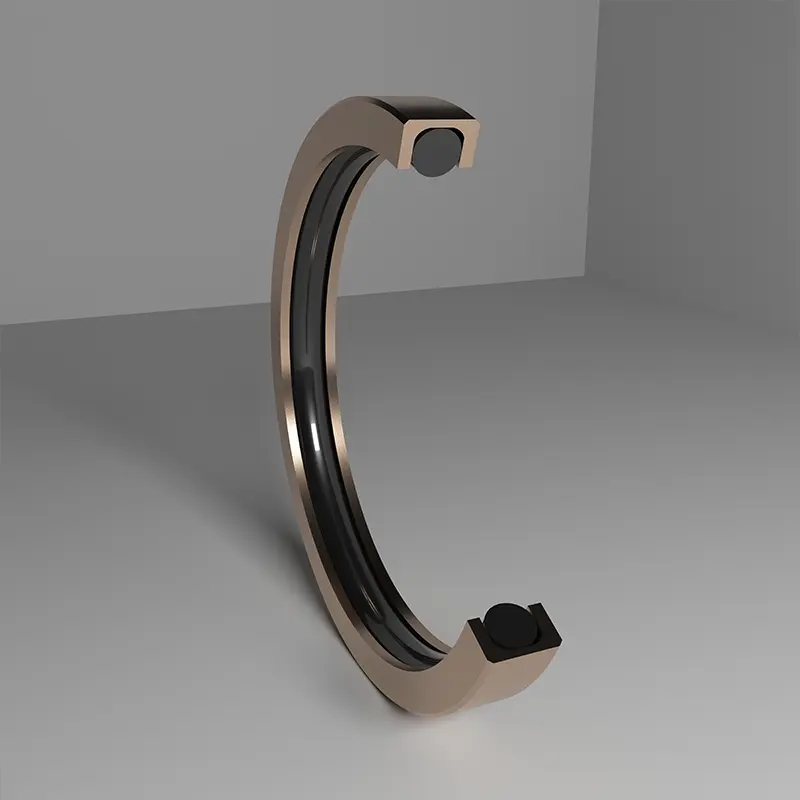

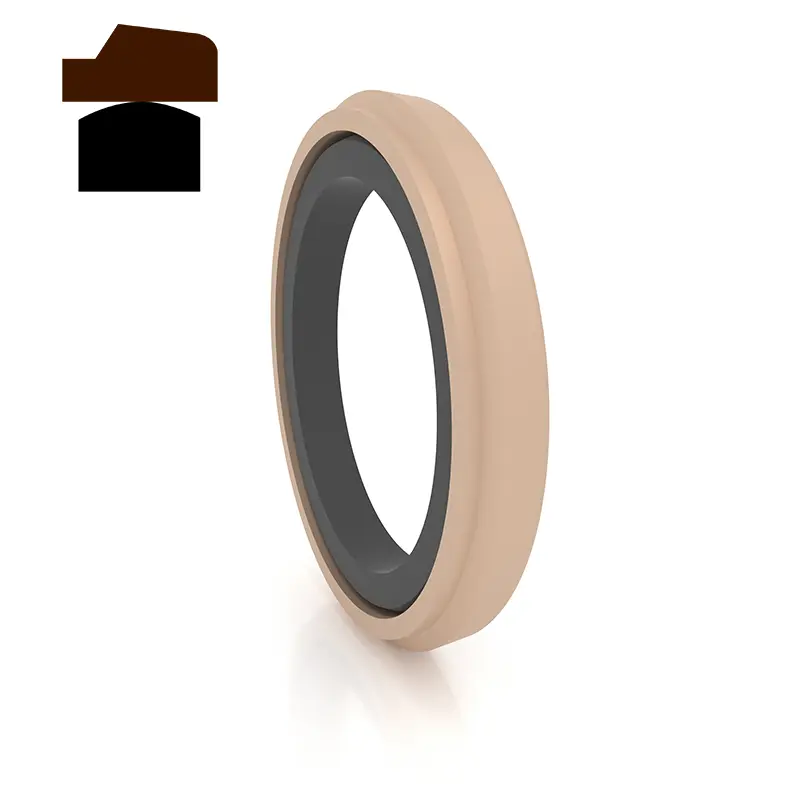

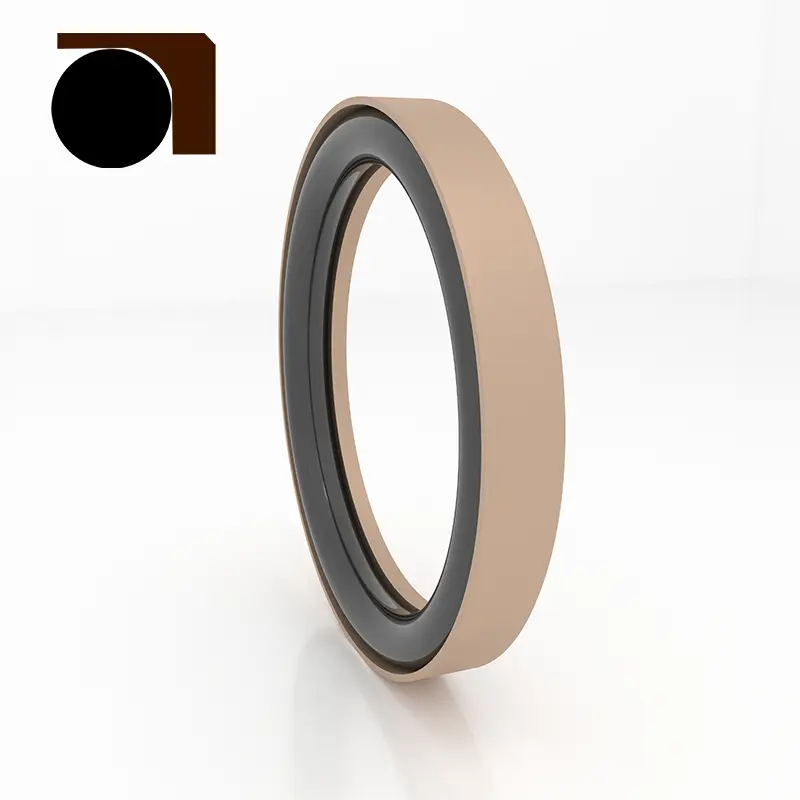

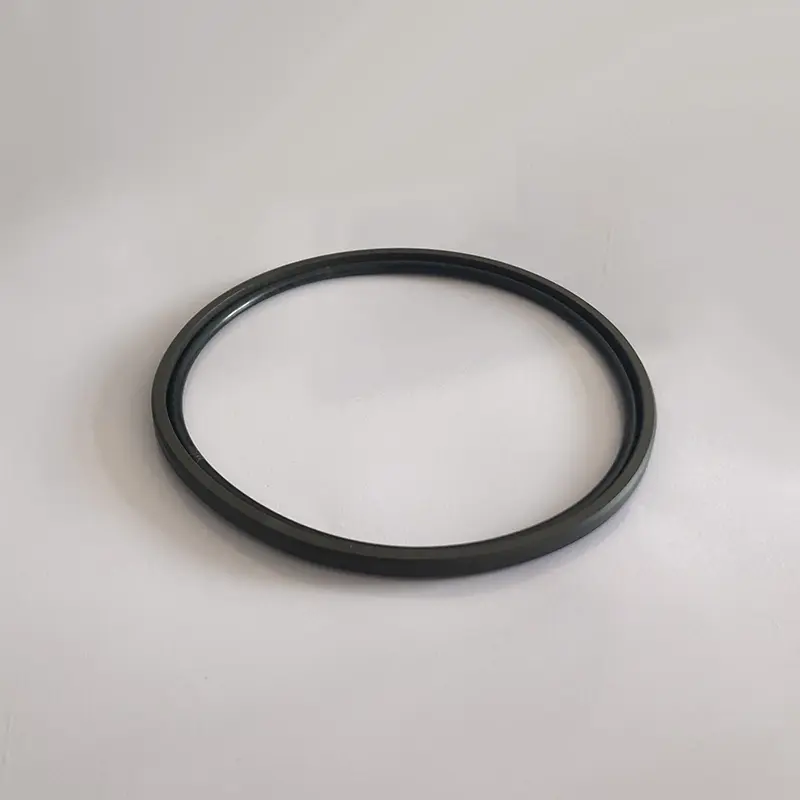

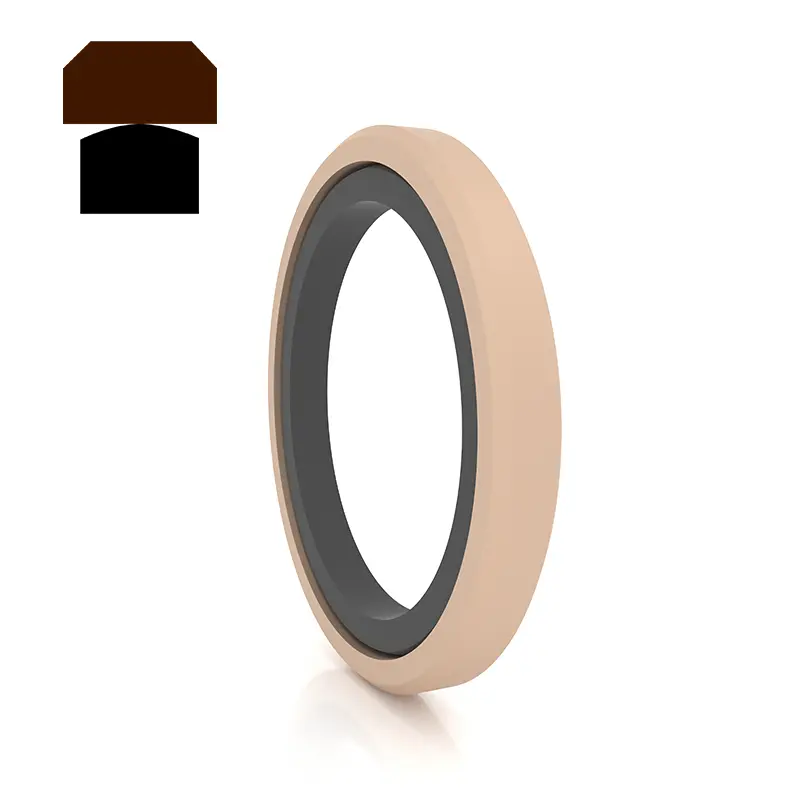

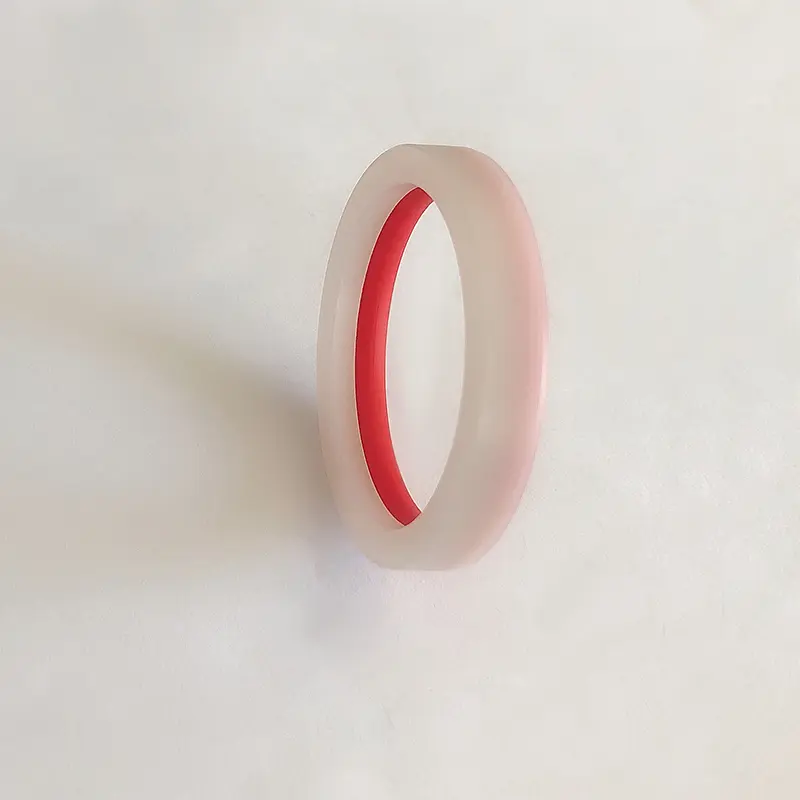

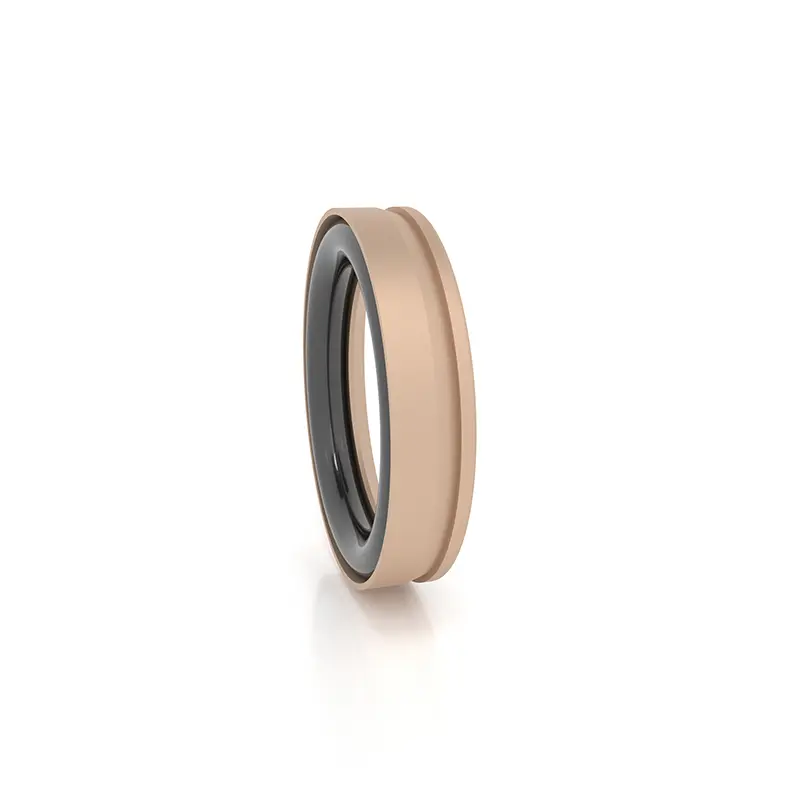

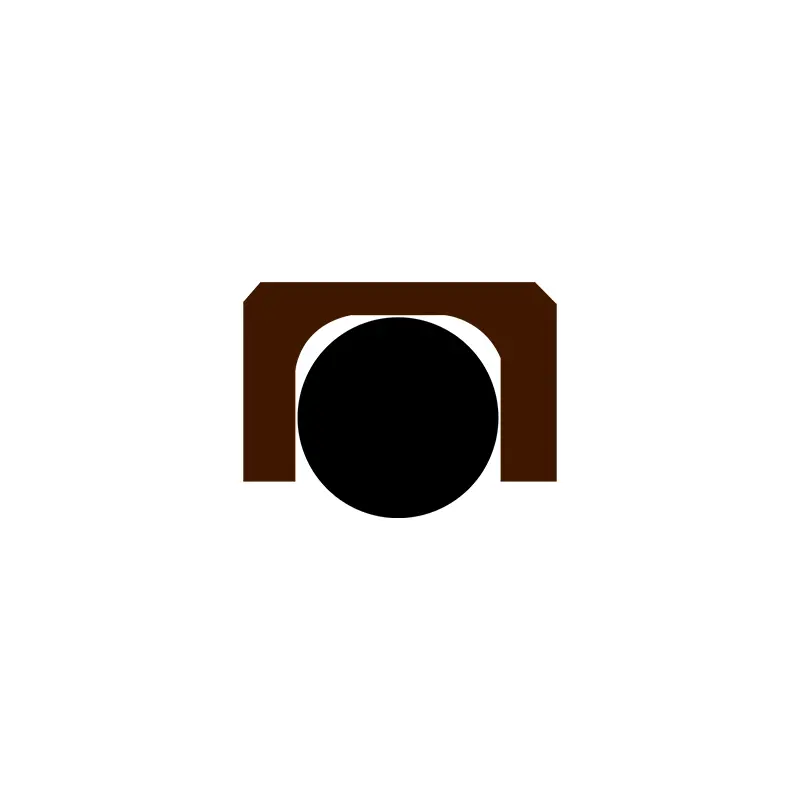

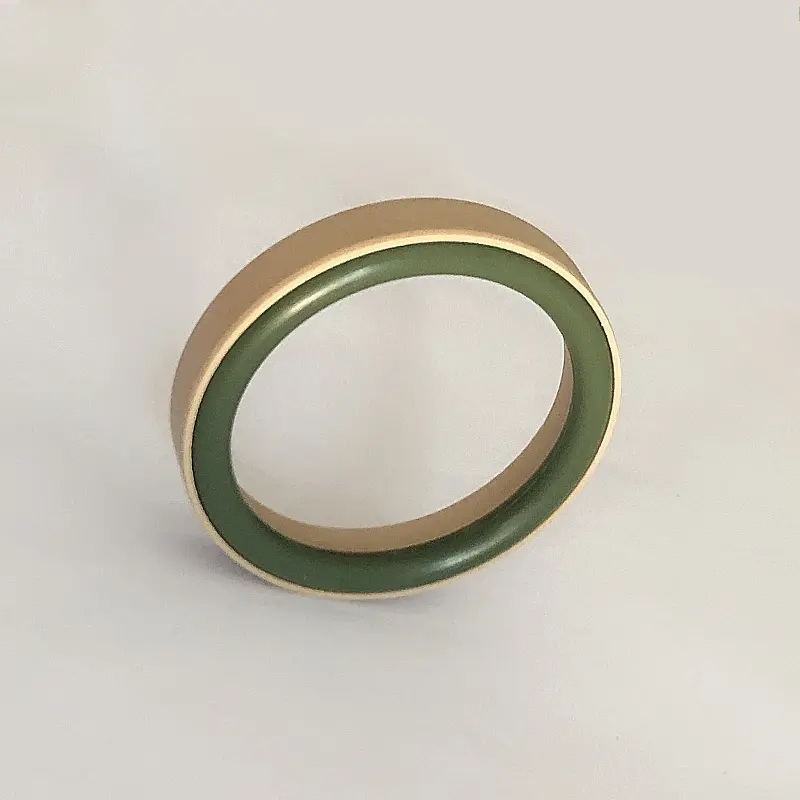

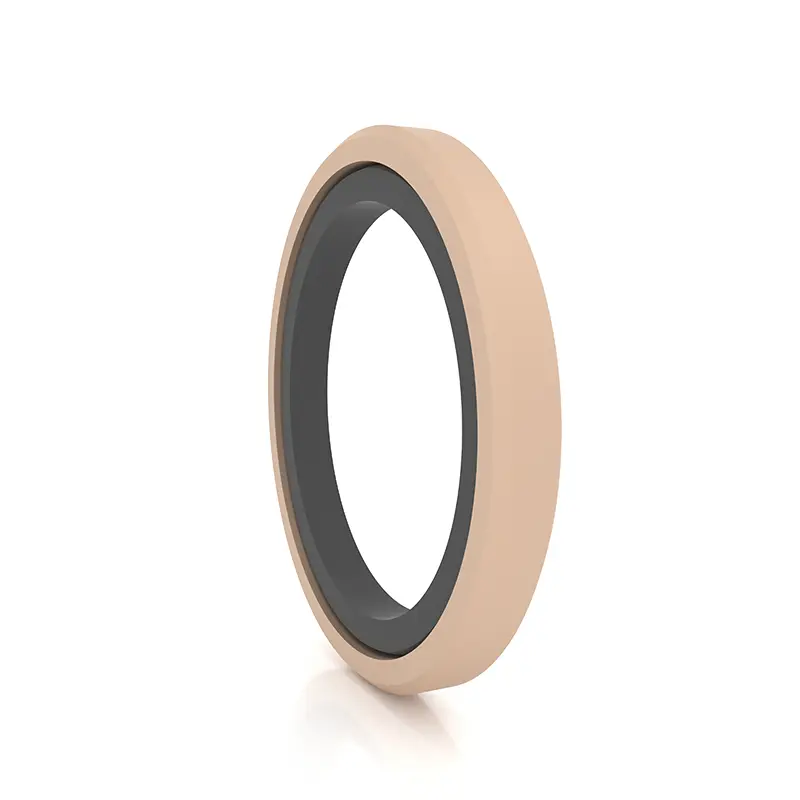

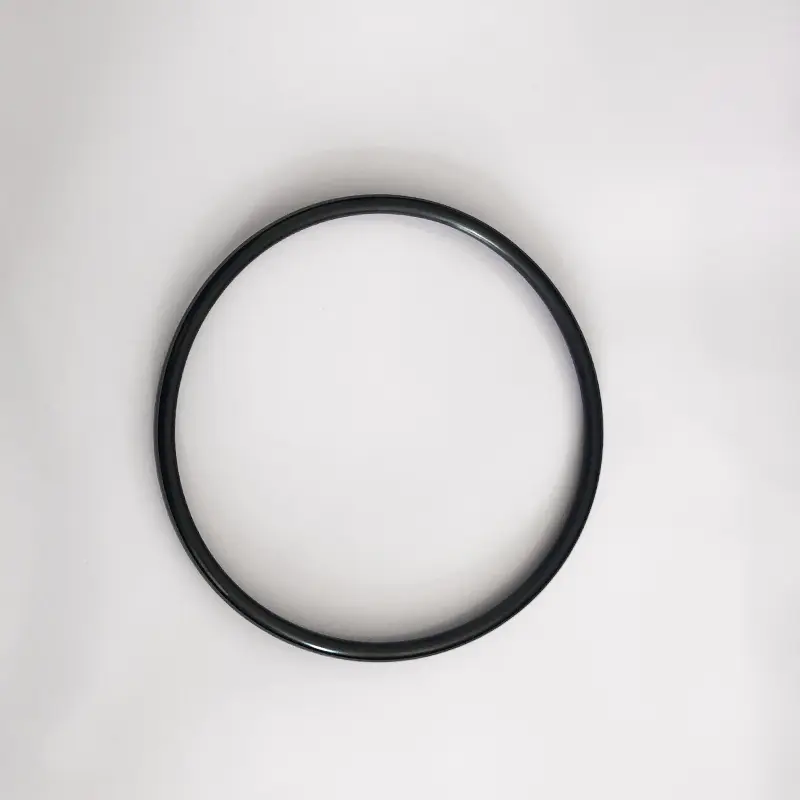

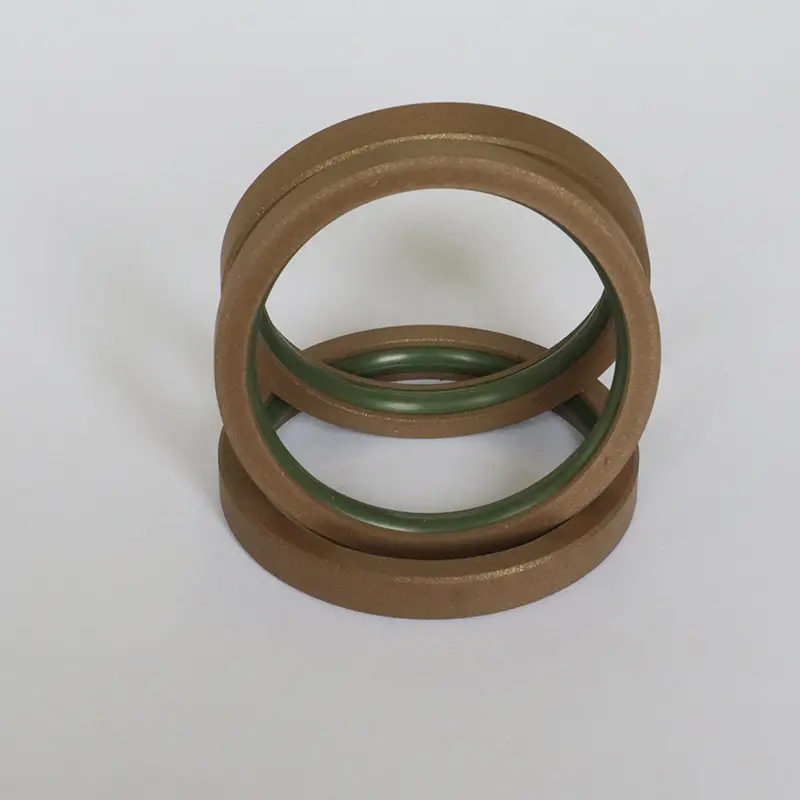

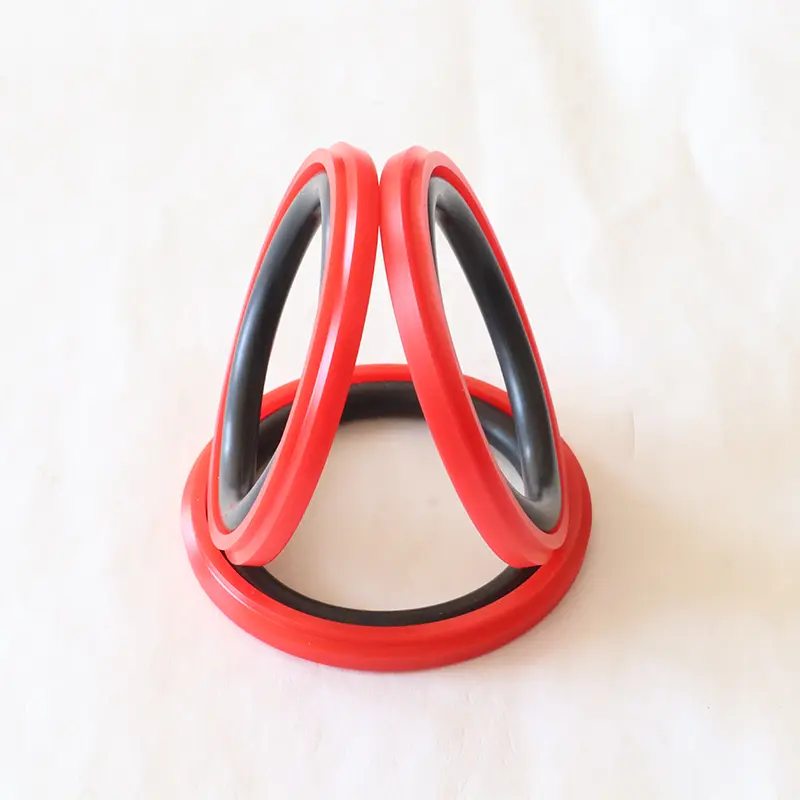

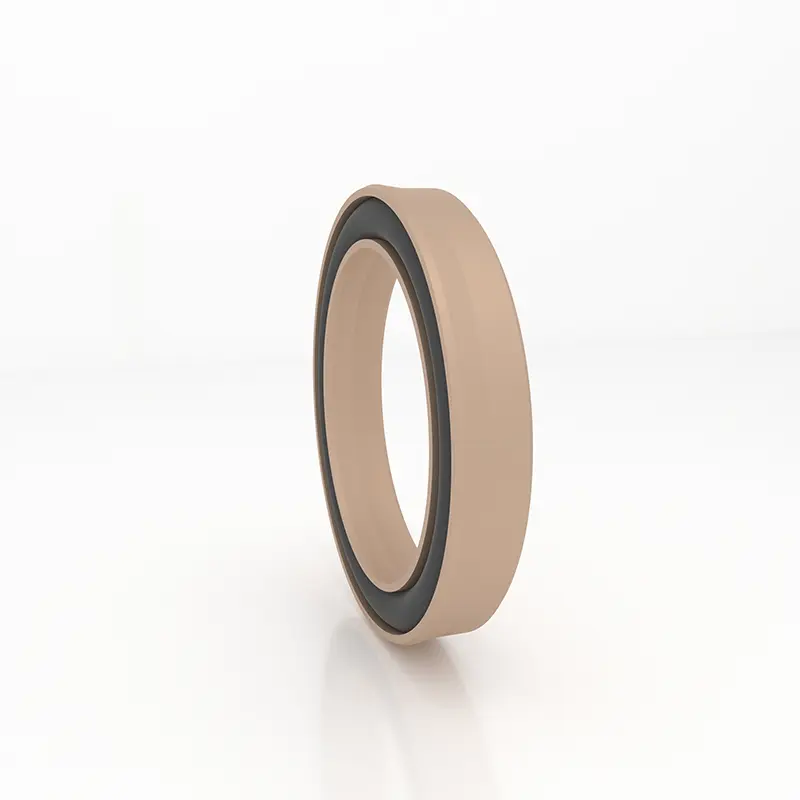

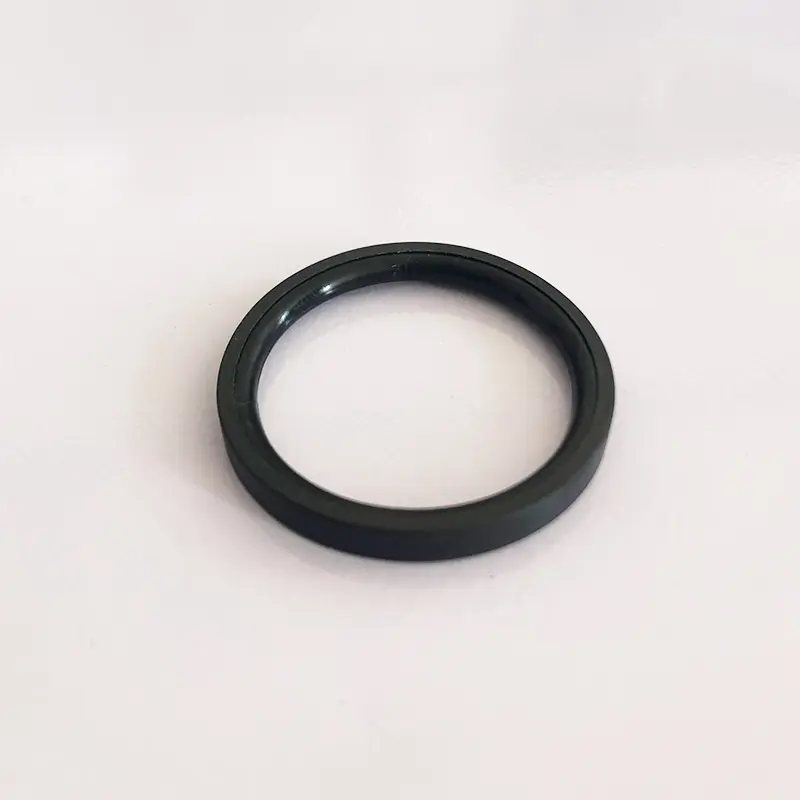

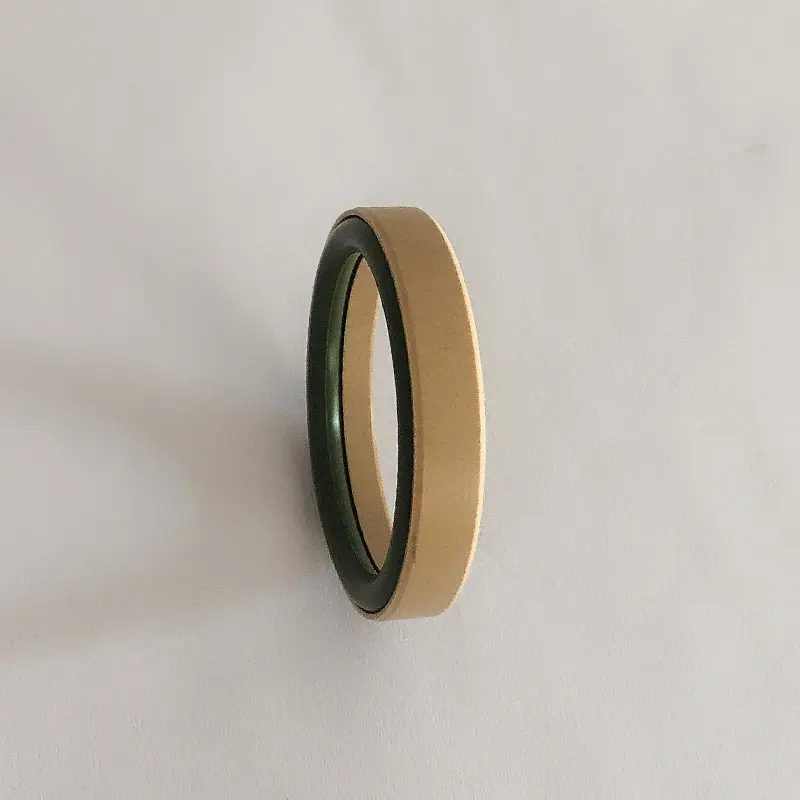

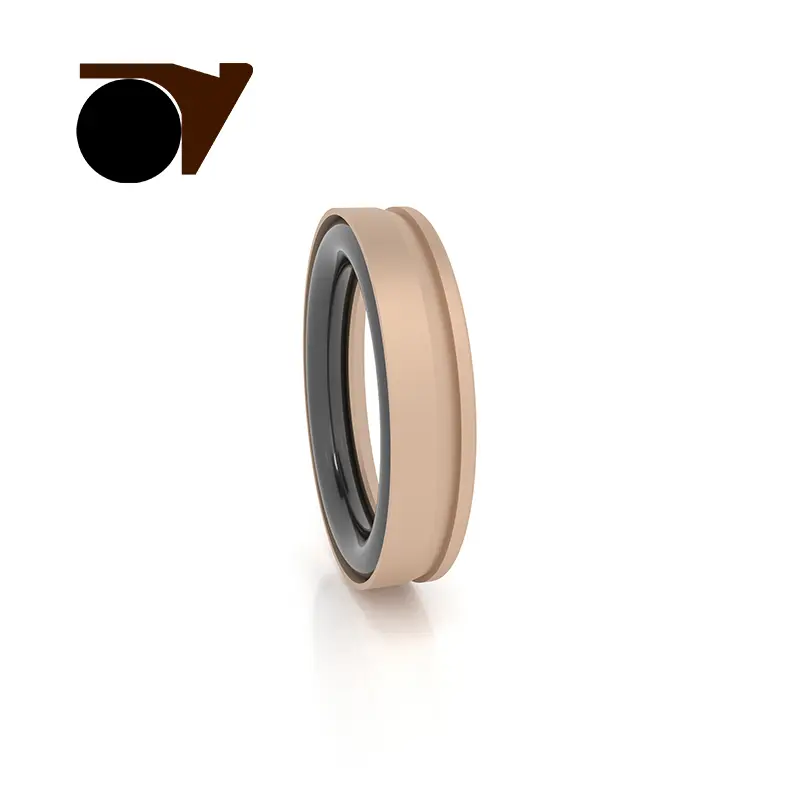

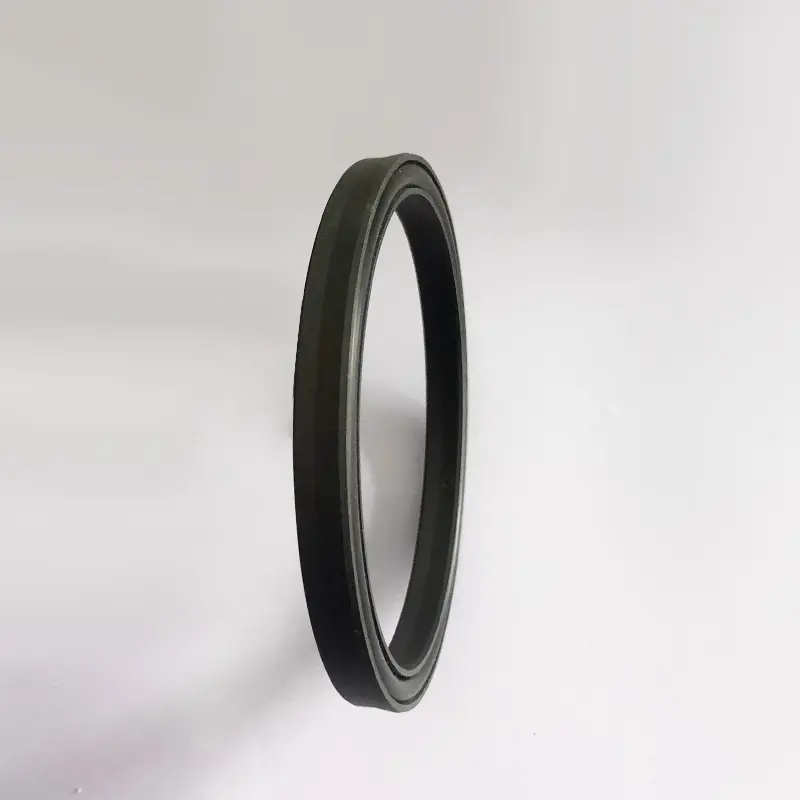

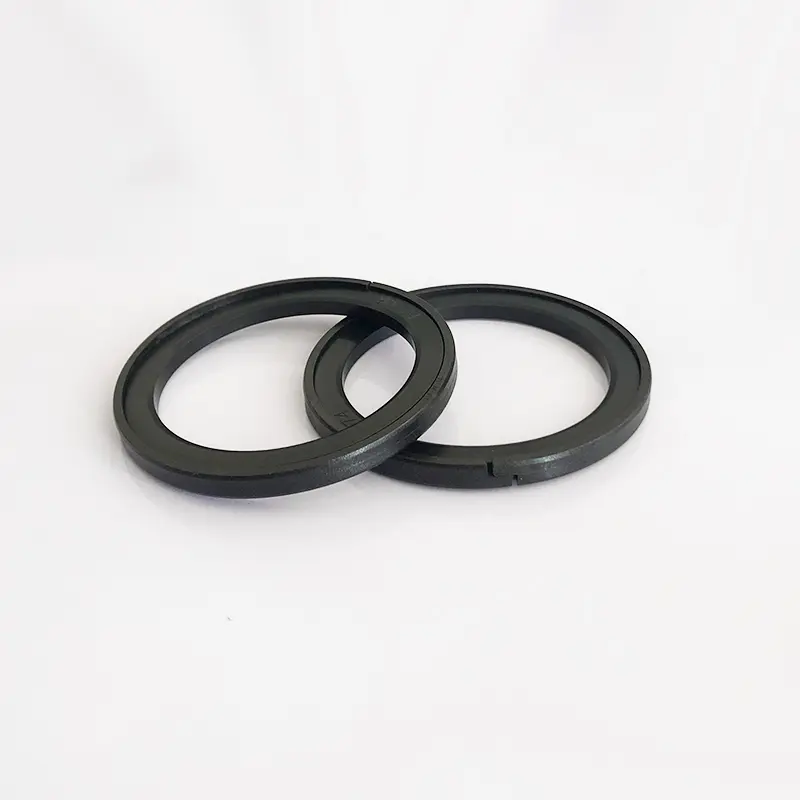

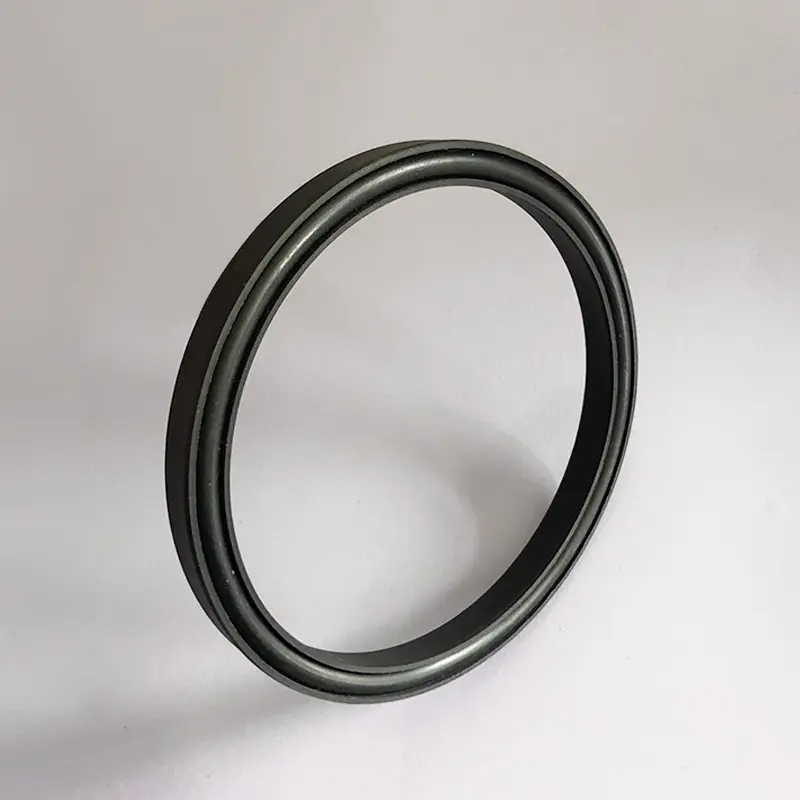

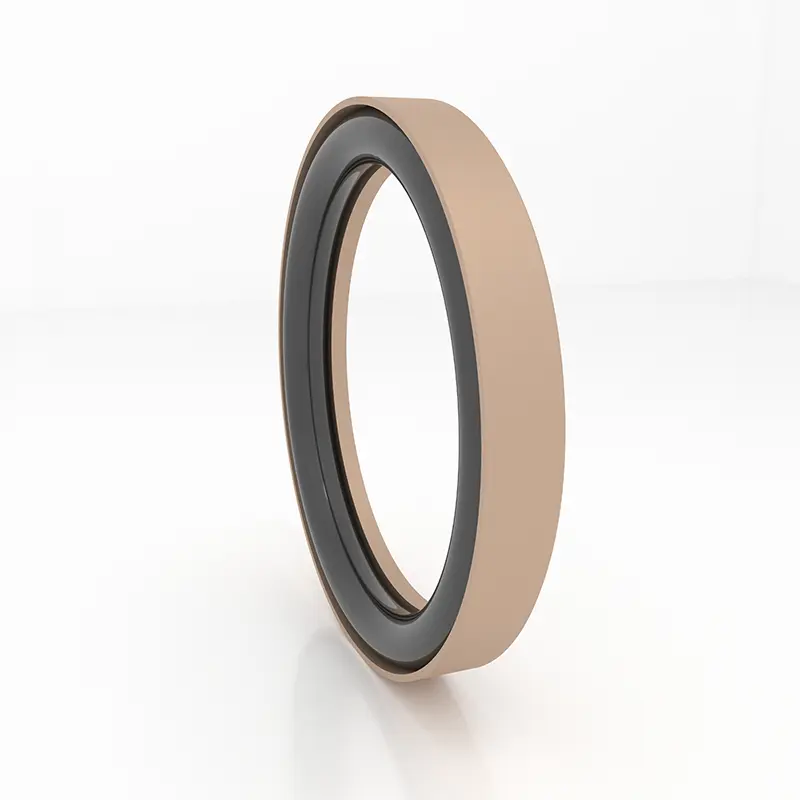

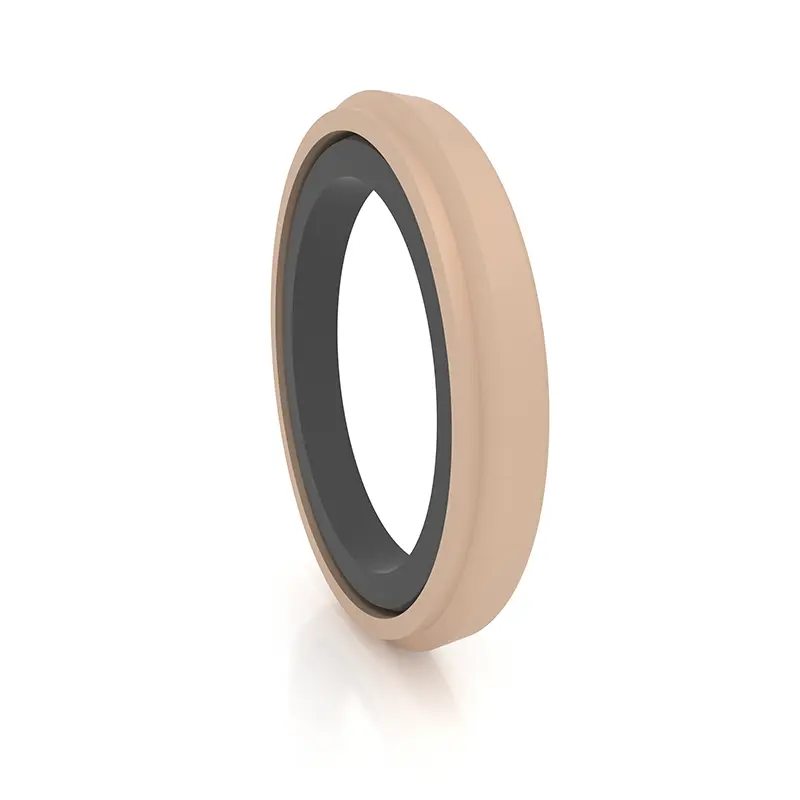

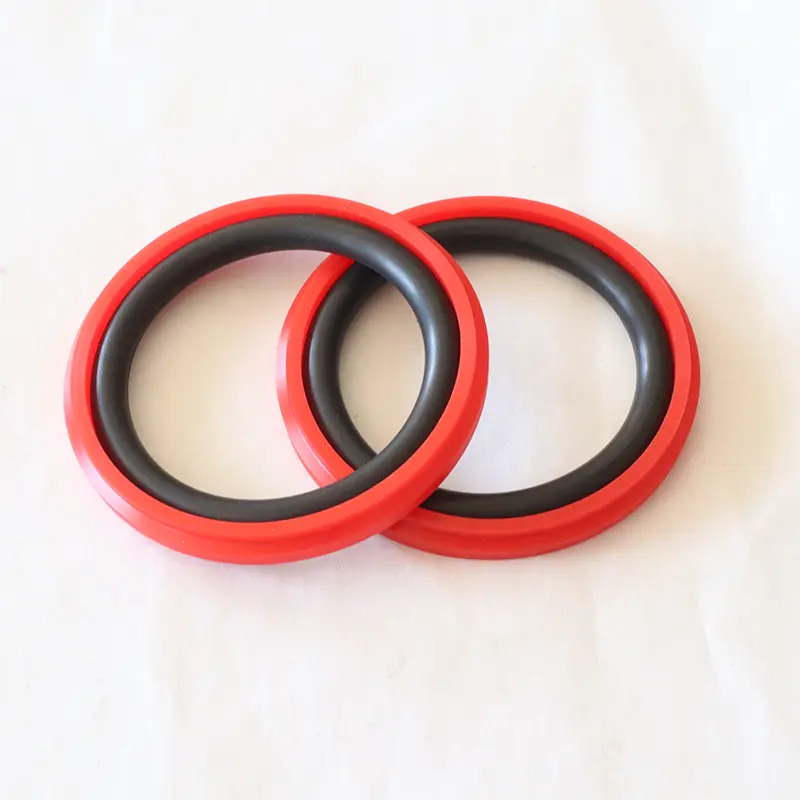

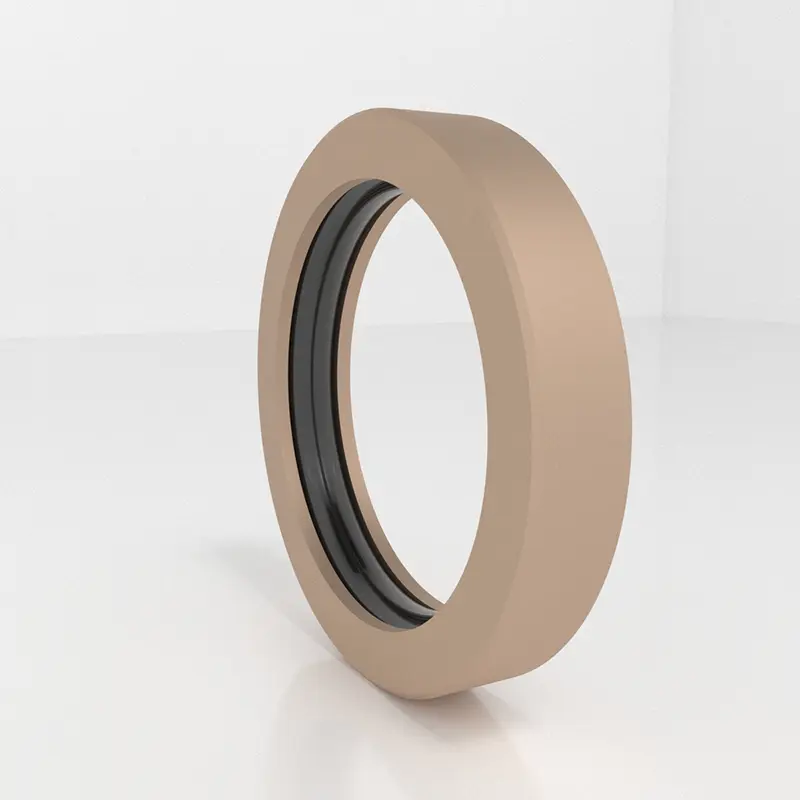

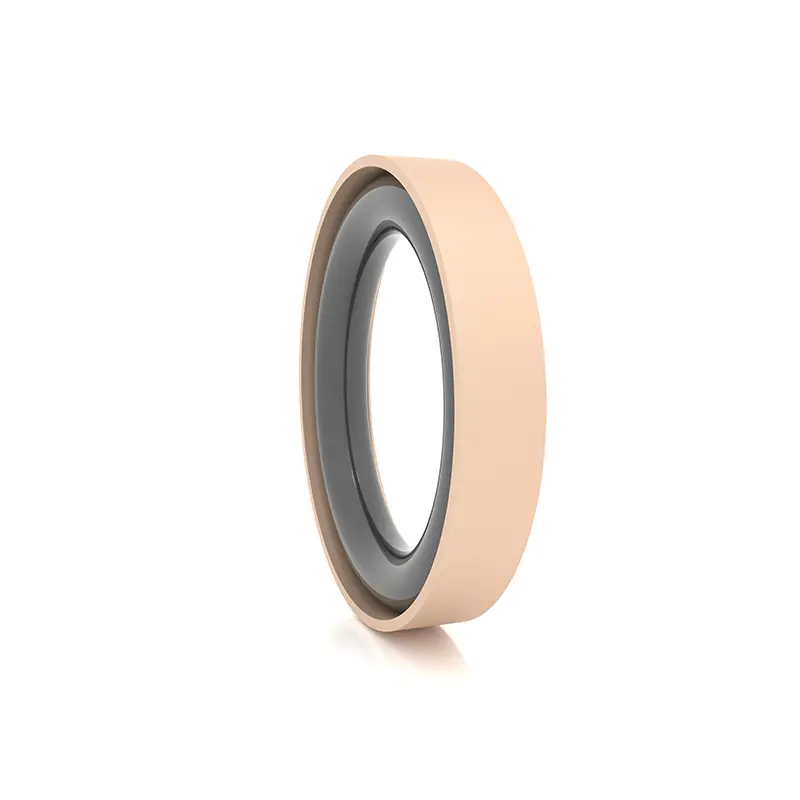

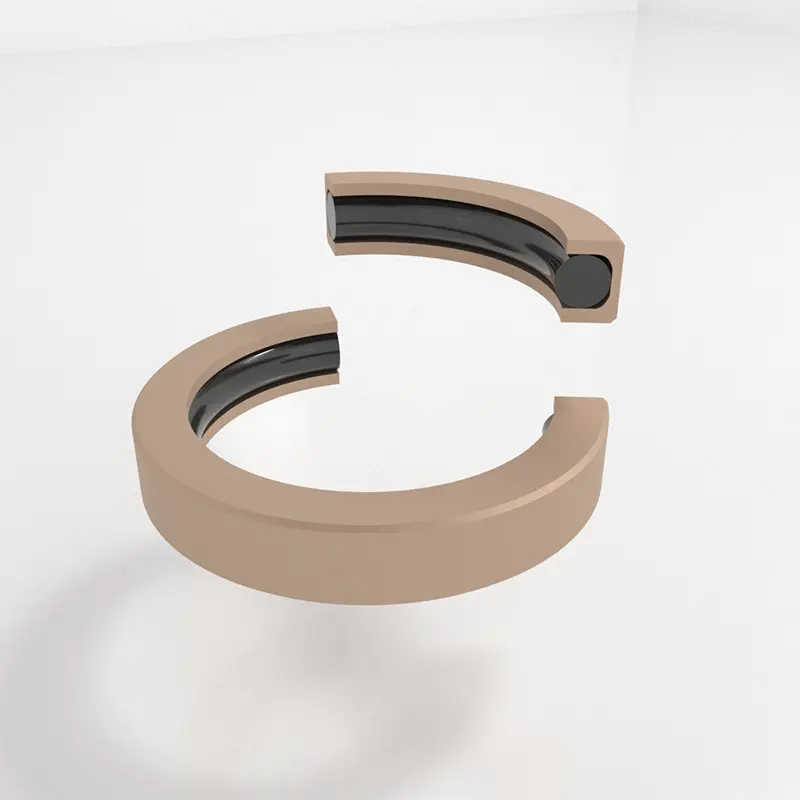

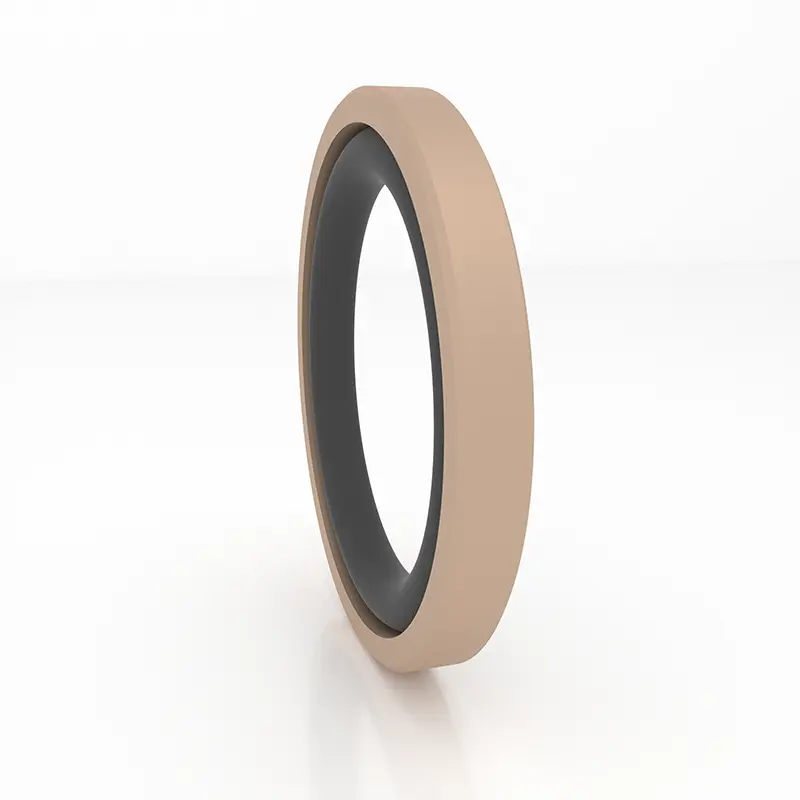

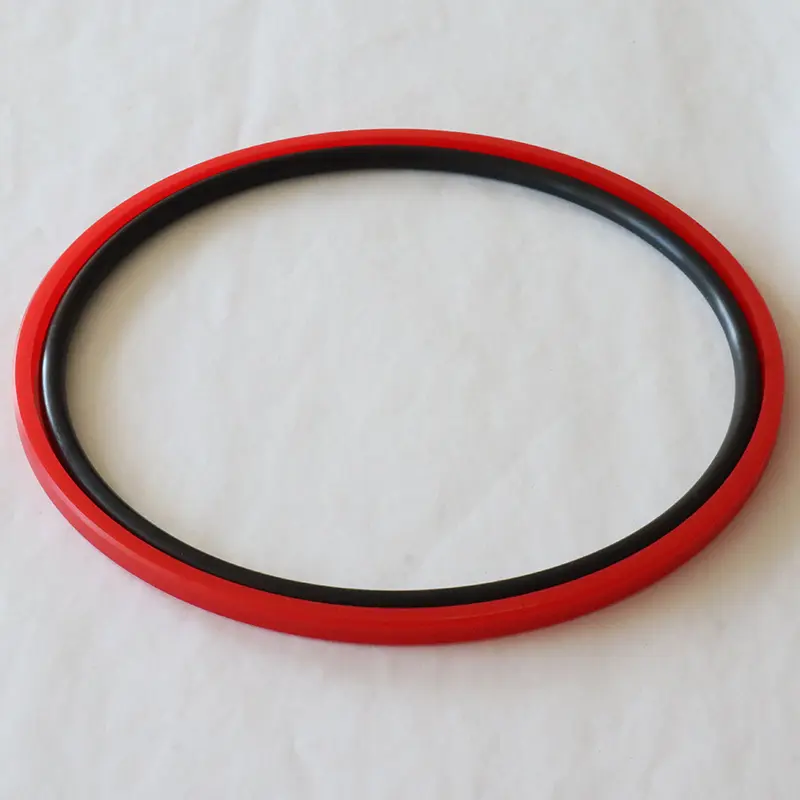

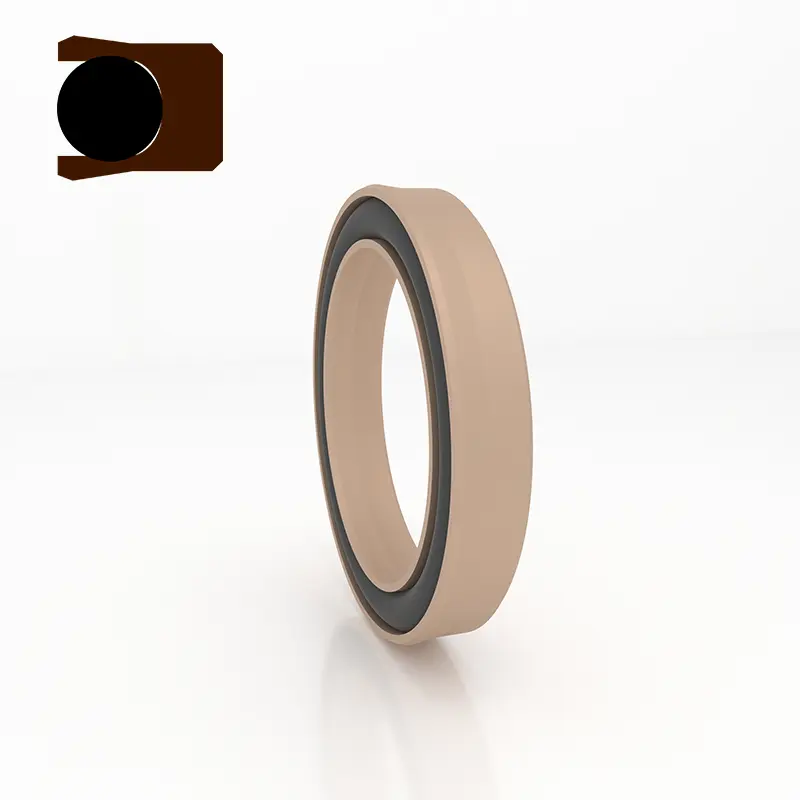

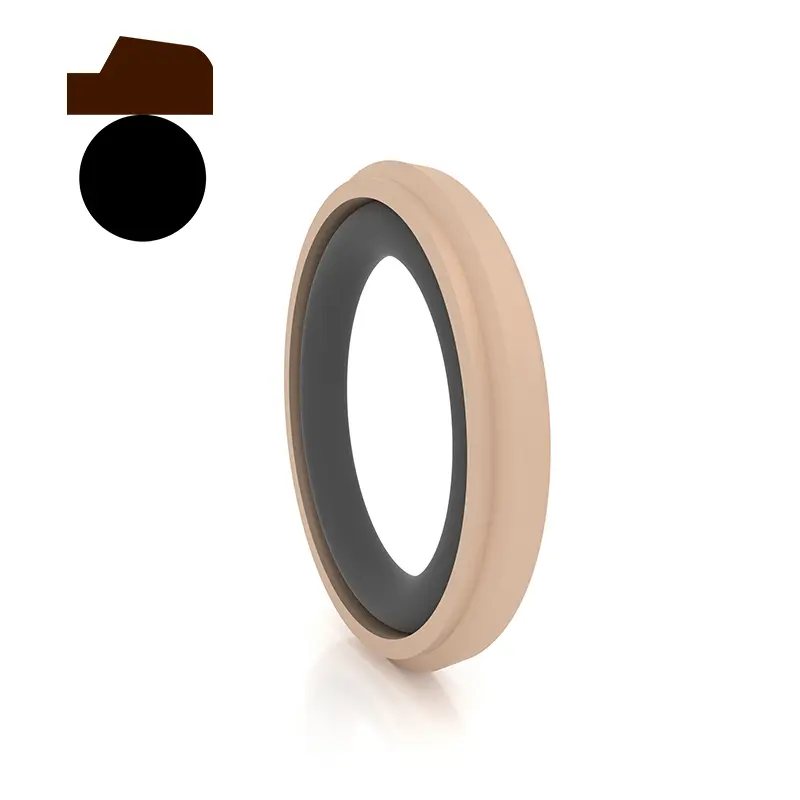

Meterai tekanan tinggi untuk lubang omboh adalah sangat baik, yang terdiri daripada PTFE atau bahan komposit khas cincin pengedap berbentuk khas dan cincin getah berbentuk elastik yang tinggi. Menurut cincin O yang sepadan, mereka dibahagikan kepada siri RC58-RC64 (disesuaikan dengan GB1235), yang digunakan secara khusus untuk gerakan salingan hidraulik satu arah.

Bahan PTFE mempunyai kestabilan kimia yang kuat, asid dan rintangan kakisan alkali, dan menyesuaikan diri dengan persekitaran kimia yang kompleks. Cincin pengedap dan cincin getah berfungsi bersama -sama untuk mencapai kesan pengedap yang sangat baik.

Dalam kejuruteraan marin, meterai tekanan tinggi untuk lubang omboh dapat memberikan perlindungan utama untuk sistem hidraulik pengesan laut dalam. Tekanan air laut dalam adalah tinggi dan air laut sangat mengakis. Kelebihan material adalah salah satu prasyarat bagi produk untuk memberikan rintangan tekanan tinggi dan rintangan kakisan.

Dalam pembuatan jentera berat, senjata teleskopik hidraulik kren besar banyak memberi manfaat. Tapak pembinaan adalah kompleks, lengan teleskopik sering bergerak, dan tekanan berbeza -beza. Bahan PTFE dipakai, digabungkan dengan reka bentuk bibir nipis, pampasan masa nyata untuk dipakai, pengedap ketat, dan mengurangkan risiko kegagalan.

Dalam bidang kenderaan tenaga baru, meterai tekanan tinggi untuk lubang omboh juga kritikal. Dalam komponen hidraulik EPS, bahan tersebut stabil dan boleh mengelak dengan tepat dalam menghadapi hakisan minyak hidraulik dan perubahan suhu; Dalam sistem brek, untuk kesan tekanan tinggi dan kakisan cecair brek, struktur khas dan cincin pengedap ketebalan yang dioptimumkan dengan tegas menghalang kebocoran dan memastikan keselamatan.

Meterai tekanan tinggi untuk lubang omboh yang kami hasilkan mempunyai beberapa model dengan reka bentuk bibir nipis dengan pampasan yang baik dan pengedap yang sangat baik. Mereka dioptimumkan dengan baik untuk tekanan air dan media kelikatan rendah. Struktur khas tahan terhadap tekanan tinggi dan mempunyai kualiti bahan yang sangat baik. Ia adalah pilihan terbaik untuk membuka pengedap yang cekap.

Ciri Produk:

1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

2. Hayat yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;

3. Boleh digunakan untuk pengedap tekanan tinggi, tekanan ultra tinggi, air dan media kelikatan rendah yang lain;

4. Boleh digunakan untuk pengedap air dan media kelikatan rendah yang lain

Pemilihan bahan

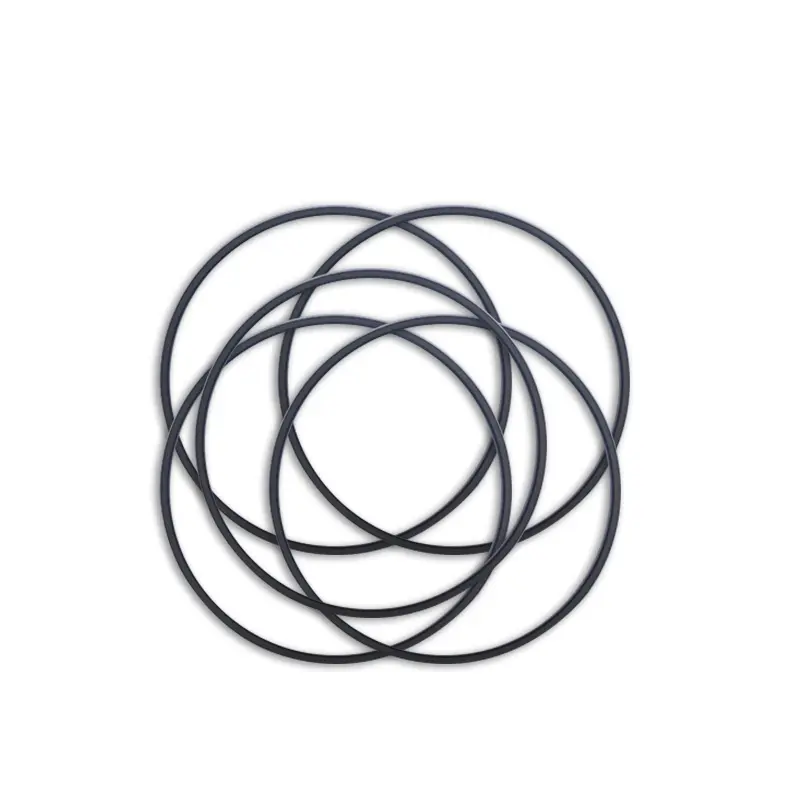

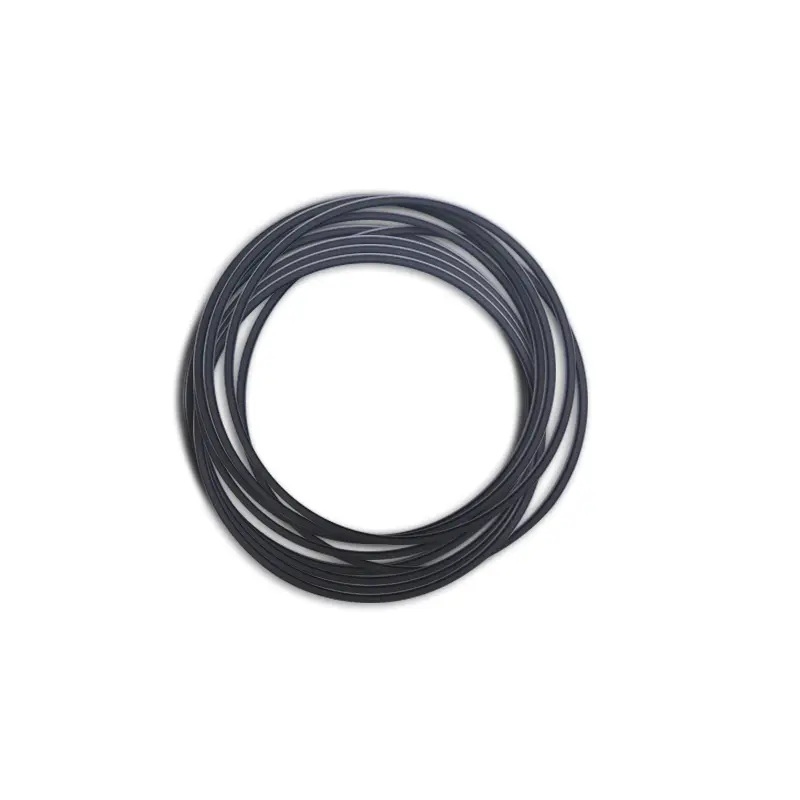

1. Bahan-bahan untuk O-ring adalah: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.

2. Bahan Cincin Pengedap: Bahan Standard PTFE3, bahan pilihan lain PTFE1, PTFE2, PTFE4, bahan termoplastik komposit.

Keadaan kerja yang terpakai bagi meterai tekanan tinggi untuk lubang omboh (nilai had tidak boleh muncul pada masa yang sama)

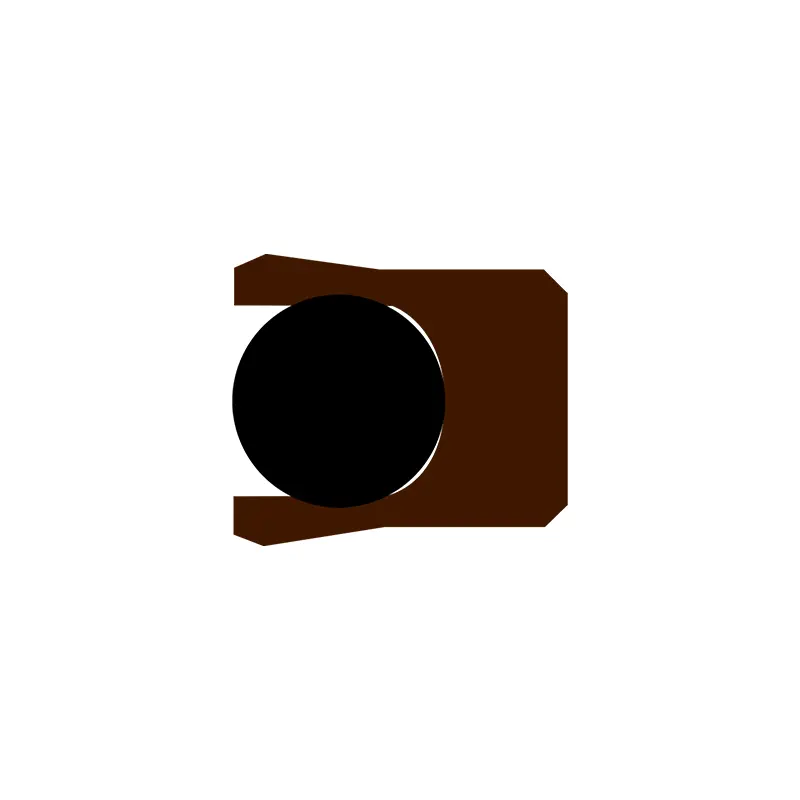

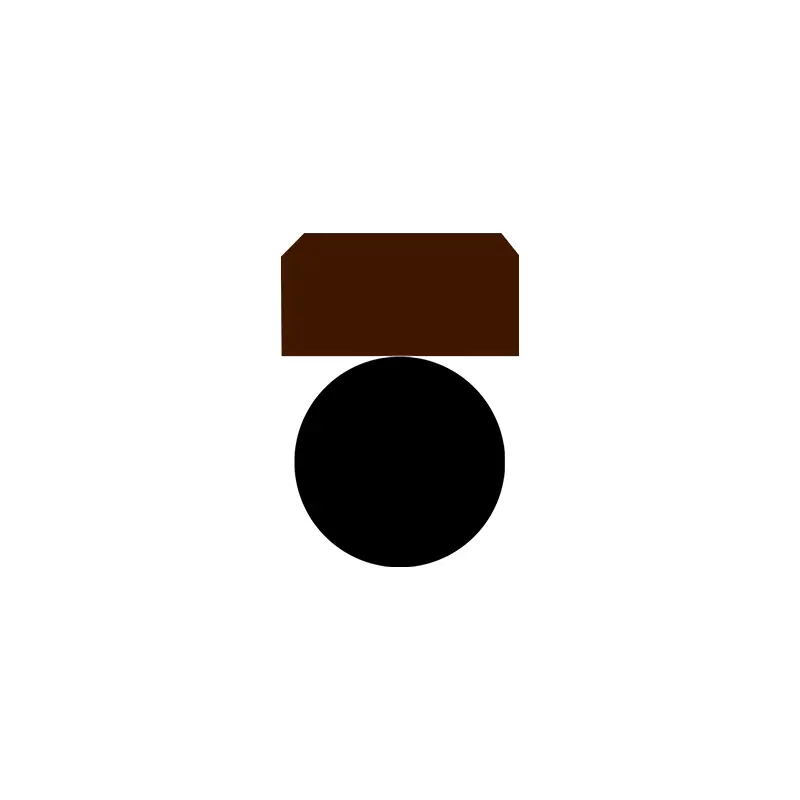

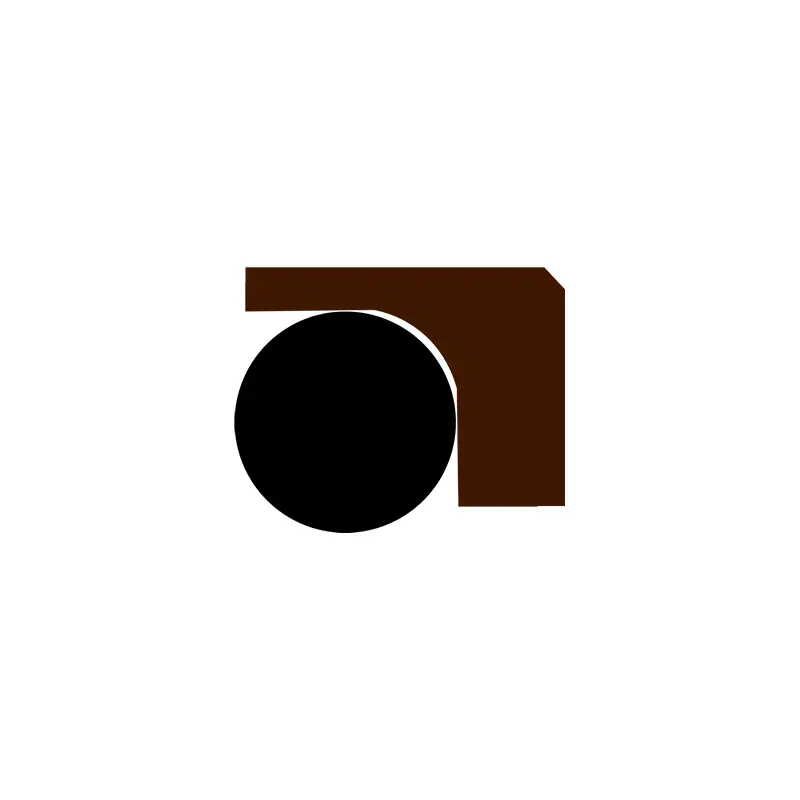

Profil	Model	Tekanan (MPA)	Suhu (℃)	Kelajuan (m/s)	Media
	RC51/RC52	≤70	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll.
			-20 ~+180 (memadankan fkm o-ring)
	RC53/RC54	≤100	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll.
			-20 ~+180 (memadankan fkm o-ring)
	RC55	≤200	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+180 (memadankan fkm o-ring)
	RC56/RC57	≤100	35 ~+100 (padanan O-ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll.
			-20 ~+180 (memadankan fkm o-ring)
	RC58/RC59	≤200	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC60	≤260	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC61	≤60	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC61-B	≤60	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC62	≤60	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC63/SPGC	≤20	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll.
			-20 ~+180 (memadankan fkm o-ring)
	RC64	≤20	-35 ~+100 (Memadankan O-Ring NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll.
			-20 ~+180 (memadankan fkm o-ring)
	Ok	≤50	-35 ~+110 (sepadan dengan O-ring NBR)	≤1	Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), dll.

Contoh pesanan:

Pesanan Model RC51-80x70x7.6-PTFE3-R01

Model silinder diameter x diameter alur x lebar alur ptfe3 yang diubahsuai kod bahan ptfe r01 o-ring kod

Model Pesanan RC53-80x69.6x9.8-PTFE3 -R01

Diameter silinder model x diameter alur x lebar alur ptfe3 yang diubahsuai kod bahan r01- kod bahan o-o-cincin

Pesanan Model RC55-80x69.4x10.6-PTFE3-R01

Diameter silinder model x diameter alur x lebar alur ptfe3 yang diubahsuai kod bahan r01- kod bahan o-o-cincin

Model Pesanan RC56-80x70x9.2-PTFE3 -R01

Diameter silinder model x diameter alur x lebar alur ptfe3 yang diubahsuai kod bahan r01- kod bahan o-o-cincin

Model Pesanan OK-80x59x8 silinder diameter x diameter alur x lebar alur

Spesifikasi

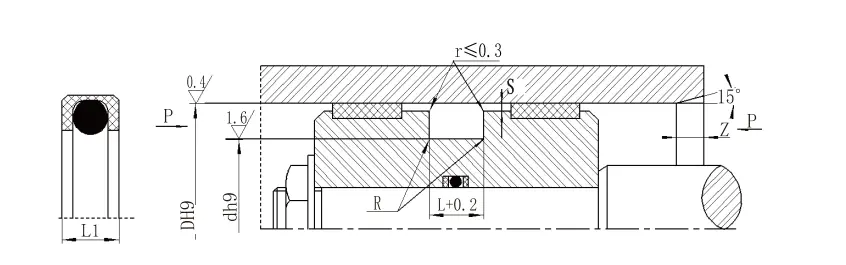

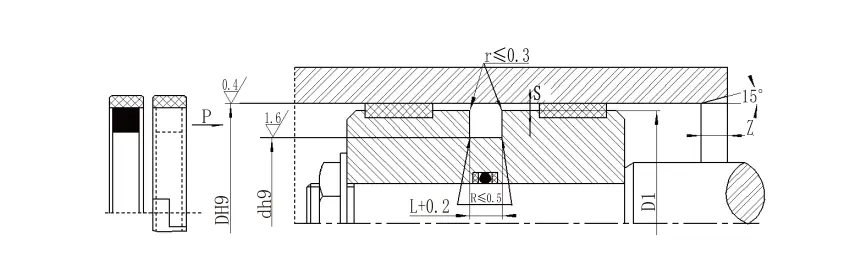

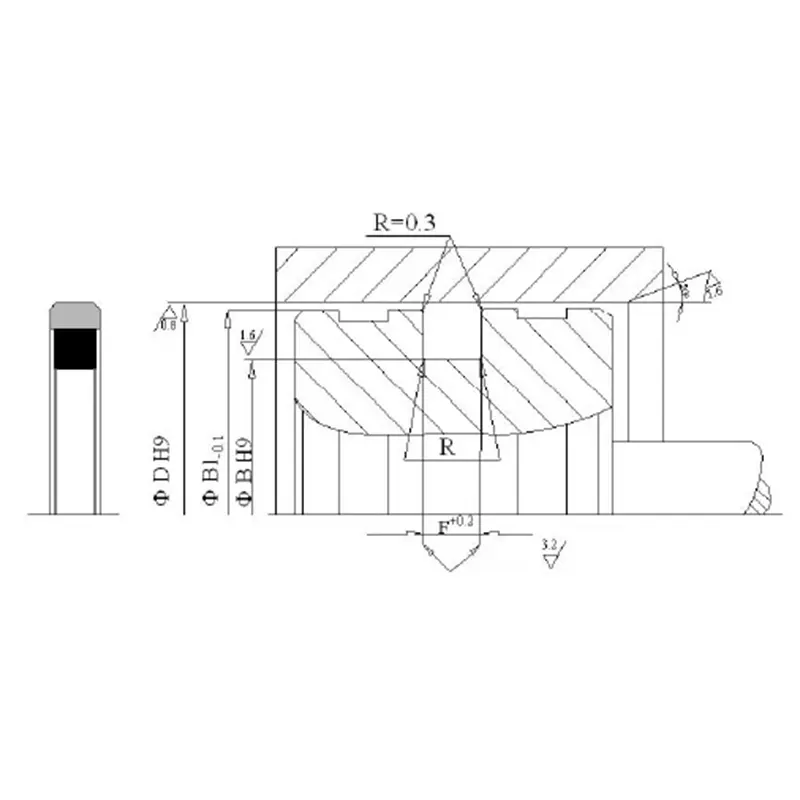

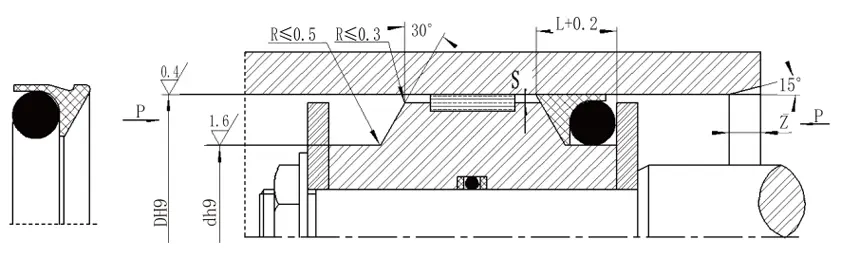

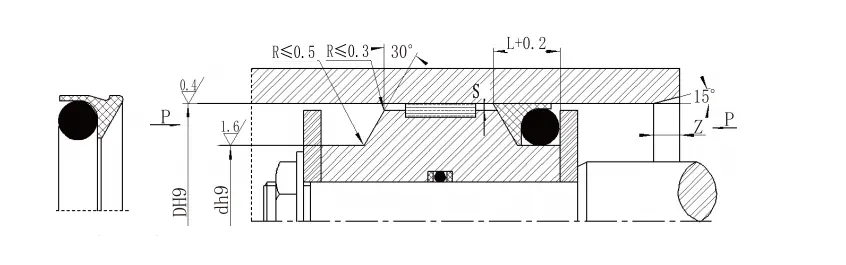

Jadual Parameter Spesifikasi RC51 (sebarang spesifikasi dalam julat parameter tersedia)

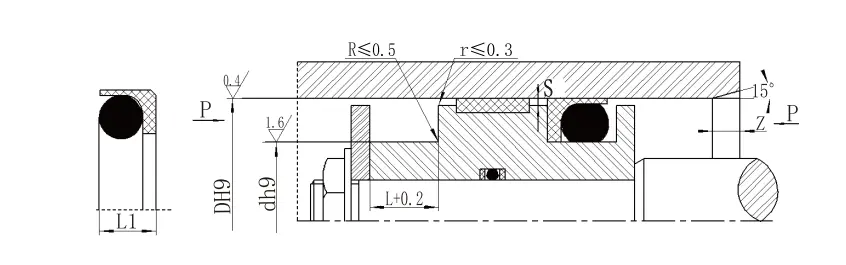

Jenis standard DH9 RC51	Beban ringan DH9 RC51-q	Beban Berat Dh9 RC51-Z	Diameter alur D H9	Lebar alur L⁺⁰^.²	Ketinggian meterai l1	Pelepasan radial s_maks		Chamfer Z_min	O-ring diameter dawai d₀
Jenis standard DH9 RC51	Beban ringan DH9 RC51-q	Beban Berat Dh9 RC51-Z	Diameter alur D H9	Lebar alur L⁺⁰^.²	Ketinggian meterai l1	<20mpa	<40mpa	Chamfer Z_min	O-ring diameter dawai d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
Nota: 1. Lebih mudah dipasang di alur tertutup> 30mm menggunakan siri beban cahaya.
2. Sila rujuk syarikat kami untuk pemasangan alur tertutup.
3. Untuk tekanan> 40MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai.

Spesifikasi RC52 (sepadan O-ring GB1235) (sebarang spesifikasi dalam julat parameter tersedia)
Julat Aperture D H9	Diameter alur D H9	Lebar alur L^+0.2	Ketinggian meterai L1	Pelepasan radial S_maks	Chamfer Z_min	O-ring diameter dawai d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Contoh pesanan RC52-80x69.2x8.2-PTFE3-R01
Model diameter silinder x diameter alur x lebar alur ptfe3- Kod bahan PTFE yang diubahsuai R01- kod bahan O-ring

Spesifikasi RC53 (sebarang spesifikasi dalam julat parameter tersedia)
Julat Aperture D H9	Diameter alur D H9	Lebar alur L^+0.2	Clearance Radial Smaks		Chamfer Z_min	O-ring diameter dawai d_O
Julat Aperture D H9	Diameter alur D H9	Lebar alur L^+0.2	<40mpa	<60mpa	Chamfer Z_min	O-ring diameter dawai d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
Spesifikasi RC54 (sepadan dengan O-Ring GB1235) (sebarang spesifikasi dalam julat parameter tersedia)
Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	Clearance Radial Smaks		Chamfer Z_min	O-ring diameter dawai d_O
Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	<40mpa	<60mpa	Chamfer Z_min	O-ring diameter dawai d_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
Nota: Untuk tekanan> 60MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai, dan meterai tekanan ultra tinggi Smax <0.05.

Spesifikasi RC55 (sebarang spesifikasi dalam julat parameter tersedia)

Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	Clearance Radial Smaks		Chamfer Z_min	O-ring diameter dawai d_O
Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	<40mpa	<60mpa	Chamfer Z_min	O-ring diameter dawai d_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
Nota: Untuk tekanan> 60MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai, dan meterai tekanan ultra tinggi Smax <0.05.

Spesifikasi RC56 (sebarang spesifikasi dalam julat parameter tersedia)
Jenis standard DH9 RC56	Beban ringan DH9 RC56-q	Beban Berat Dh9 RC56-Z	Diameter alur D H9	Lebar alur L^+0.2	Ketinggian meterai l1	Sudut bulat Rmaks	Pelepasan radial s_maks		Chamfer Z_min	Diameter dawai o-ring d_O
Jenis standard DH9 RC56	Beban ringan DH9 RC56-q	Beban Berat Dh9 RC56-Z	Diameter alur D H9	Lebar alur L^+0.2	Ketinggian meterai l1	Sudut bulat Rmaks	<20mpa	<40mpa	Chamfer Z_min	Diameter dawai o-ring d_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
Nota: 1. Untuk Tekanan> 60MPa, kawasan akar meterai menggunakan toleransi sepadan H8/F8, dan meterai tekanan ultra tinggi <0.05. 2. Untuk diameter silinder> 30mm, ia boleh dipasang dalam alur tertutup. Sila rujuk syarikat kami.

Spesifikasi RC57 (sepadan dengan O-Ring GB1235) (sebarang spesifikasi dalam julat parameter tersedia)
Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	Ketinggian meterai L1	Sudut bulat Rmaks	Pelepasan radial s_maks		Chamfer Z_min	O-ring diameter dawai d_O
Julat Aperture D H9	Diameter alur D H9	Lebar alur L.^+0.2	Ketinggian meterai L1	Sudut bulat Rmaks	<20mpa	<40mpa	Chamfer Z_min	O-ring diameter dawai d_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Contoh pesanan RC57-80x69.2x9.8-PTFE3-R01
Model silinder diameter x diameter alur x lebar alur ptfe3, kod bahan r01
