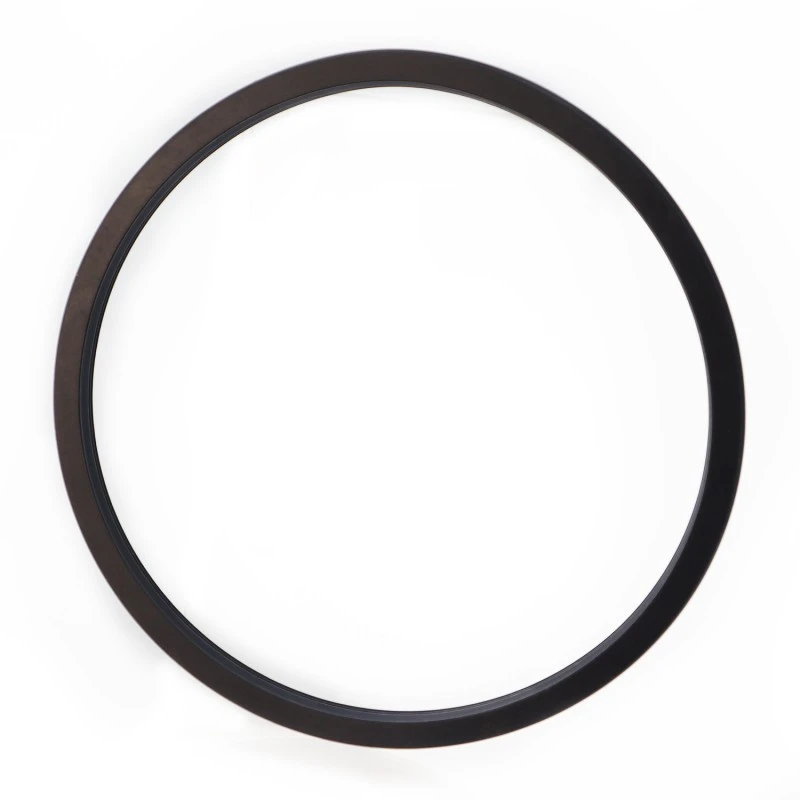

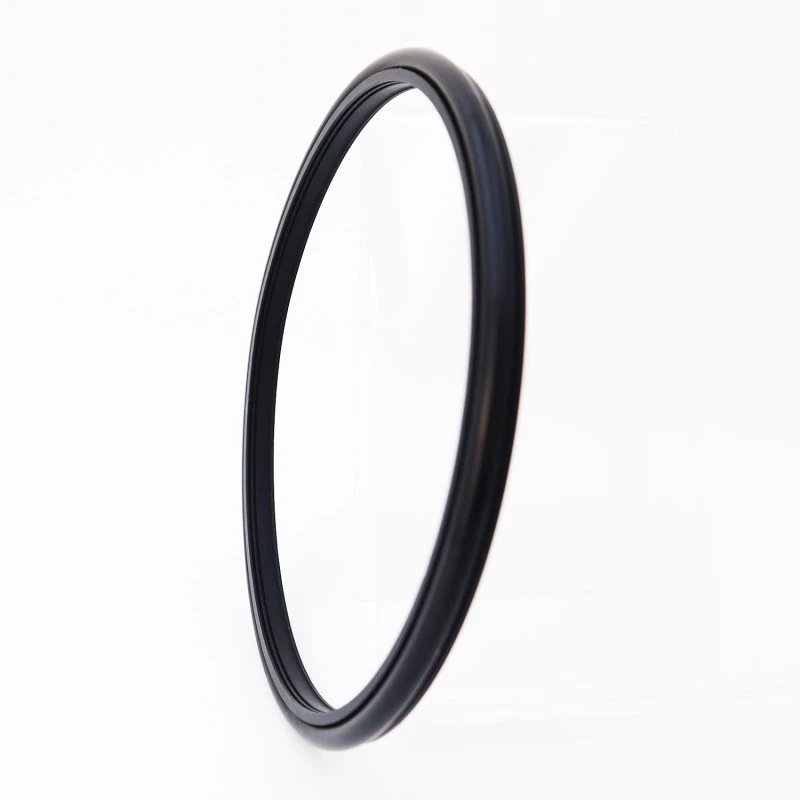

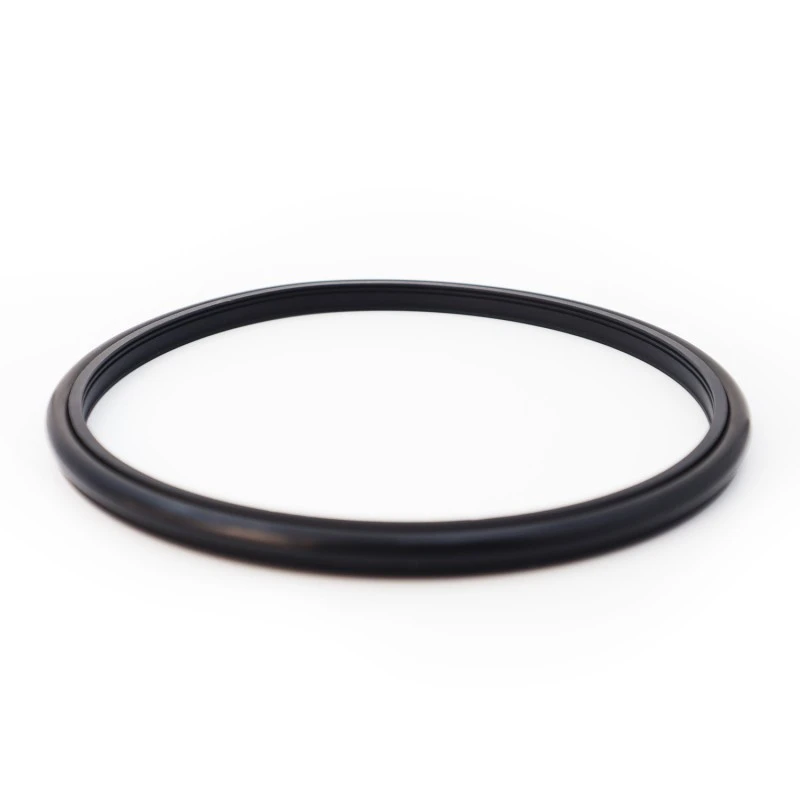

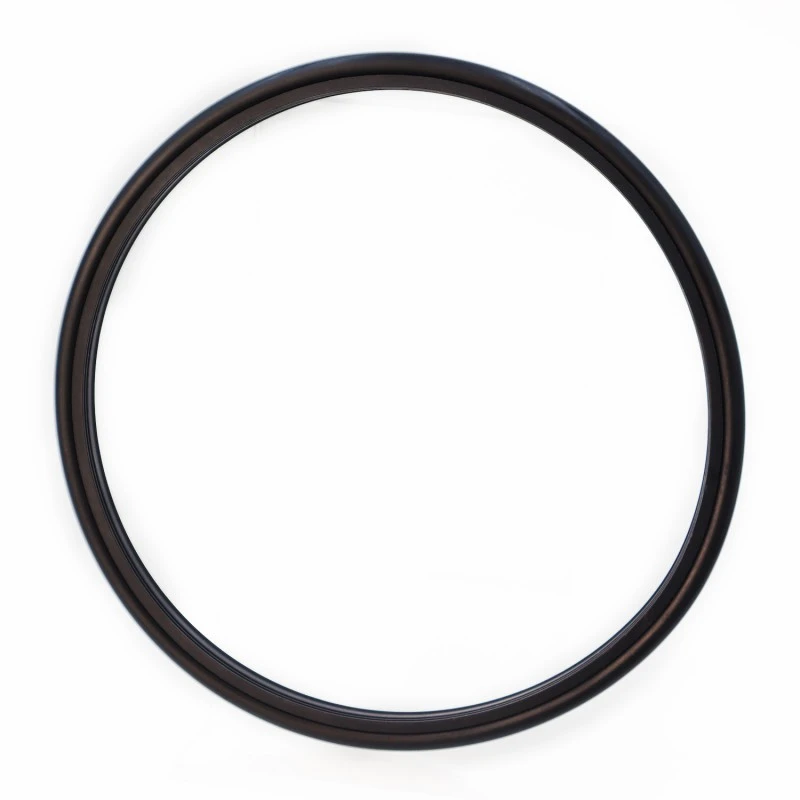

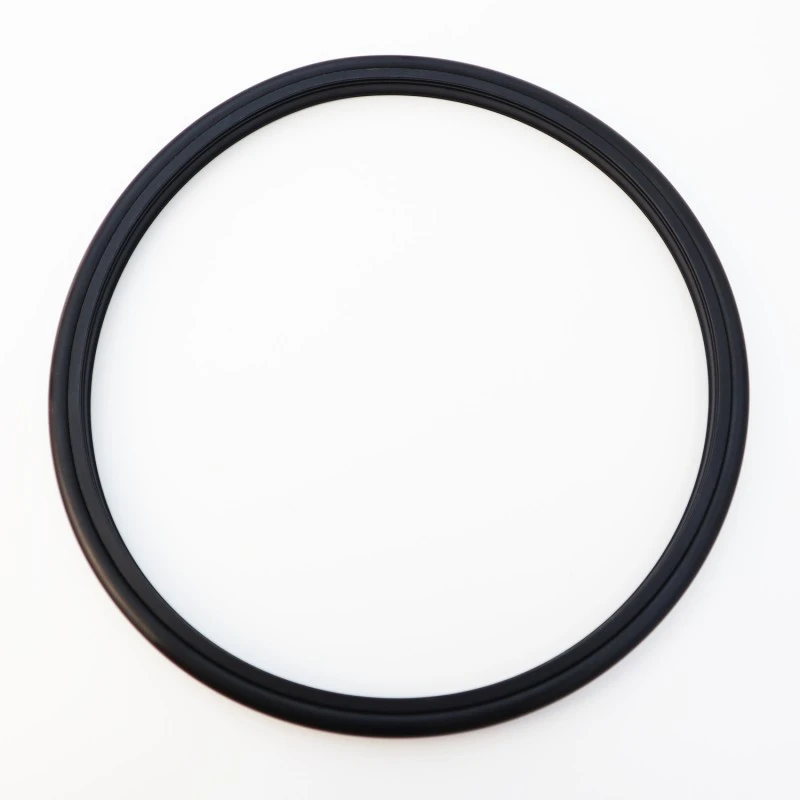

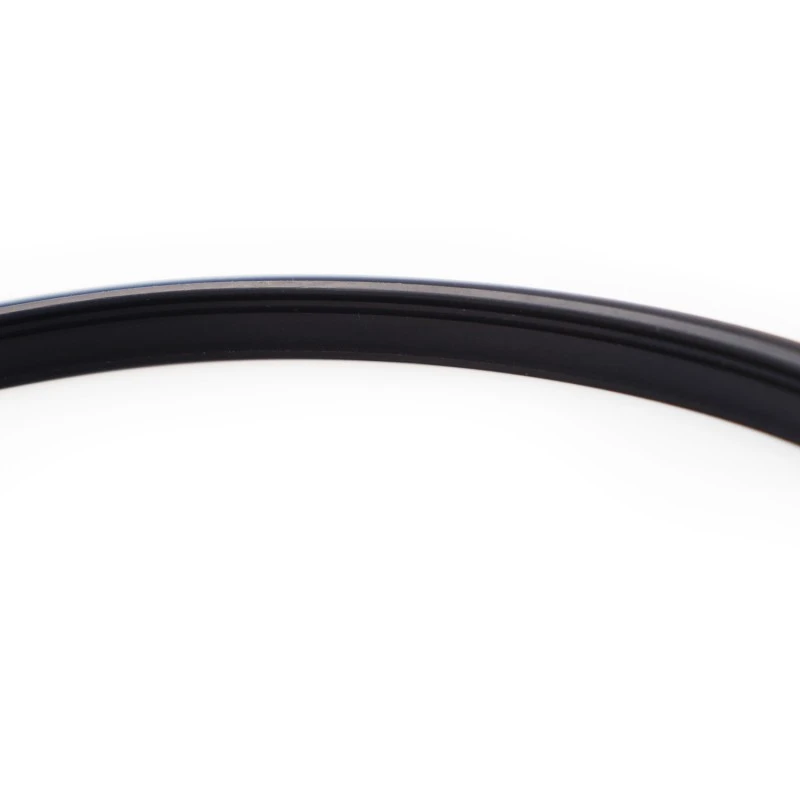

Pengedap Aci untuk Buburan Simen Bertekanan Tinggi: Jangka hayat yang tinggi, geseran rendah, prestasi pengedap yang sangat baik, reka bentuk padat dan pemasangan, penggunaan dan penyelenggaraan yang mudah. Bibir pengedap khas dan reka bentuk ketebalan yang dioptimumkan memberikan pengedap yang baik walaupun dalam media yang keras seperti buburan simen. Apabila digunakan untuk mengedap media seperti lumpur, kami mengesyorkan pelinciran gris antara dua (atau lebih) pengedap.
Keadaan pengendalian yang berkenaan (nilai had tidak boleh berlaku serentak)
|
Tekanan/MPa |
Suhu / °C |
Kelajuan / m/s |
Sederhana |
|
|
Gerak berbalas-balas |
Gerakan putaran |
|||
|
≤100 |
-35~+100 (dengan padanan NBR O-ring) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidraulik, emulsi |
|
-20~+200 (dengan padanan O-ring FKM) |
||||
Apabila anda menghadapi sebarang pertanyaan atau kecemasan semasa penggunaan produk anda, anda boleh menghubungi Ruichen pada bila-bila masa. Kami menyediakan talian hotline perundingan teknikal 7 x 24 jam untuk menangani masalah teknikal yang mendesak.
Sekiranya berlaku kebocoran meterai, kehausan yang tidak normal atau sebarang kegagalan prestasi, pasukan sokongan teknikal kami akan memulakan proses respons dengan segera melalui panggilan telefon atau e-mel. Kami boleh memberi anda pertimbangan dan penyelesaian awal melalui diagnosis video jauh, analisis imej dan kaedah lain. Untuk masalah yang rumit, kami berjanji untuk memberikan laporan analisis awal dalam masa 48 jam, dan jika perlu, hantar jurutera ke tapak untuk memberikan sokongan teknikal, dan bersama-sama menyiasat masalah itu dengan anda sehingga masalah itu diselesaikan sepenuhnya.
Pemilihan bahan
1. Bahan O-ring yang sesuai termasuk: R01 Nitril Butadiene Rubber (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE4, bahan pilihan lain termasuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dsb.
Contoh Pesanan
Memesan model RC2061-80*91.7*7.6-PTFE4-R01 Model - Diameter Aci * Diameter Alur * Lebar Alur - Kod Bahan

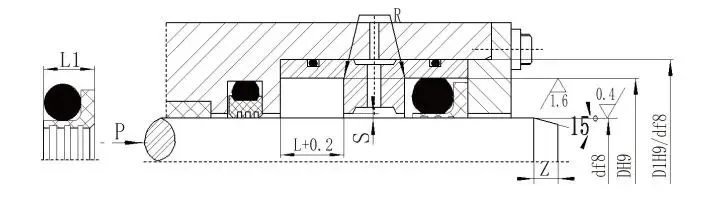

(a) Struktur terbuka

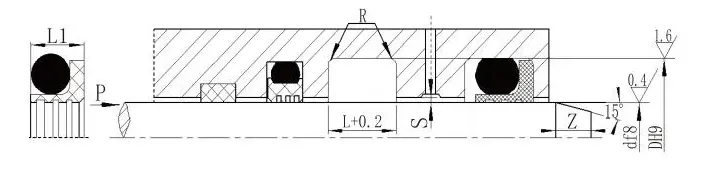

(b) Struktur tertutup
Spesifikasi (sebarang saiz dalam julat yang ditentukan tersedia)
|
Julat diameter aci Jenis standard d f8 RC2061 |
Julat diameter aci Jenis beban berat d f8 RC2061-Z |
Diameter alur DH9 |
Lebar alur L+0.2 |
Lebar meterai L1 |
Bucu bulat Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Untuk diameter aci ≤ 30mm, reka bentuk alur terbuka disyorkan.
2. Apabila digunakan untuk pengedap berputar, kekerasan permukaan HRC ≥ 58 untuk aci berputar adalah disyorkan.
3. Untuk tekanan lebih daripada 30MPa, muat H8/8 disyorkan untuk jurang penyemperitan.
