Meterai Flange Tekanan Tinggi Tinggi

Meterai flange akhir tekanan tinggi adalah penyelesaian yang boleh dipercayai yang boleh diberikan oleh Ruichen Seals. Sebagai pengilang yang mengkhususkan diri dalam pengeluaran dan pembangunan anjing laut, produk kami boleh digunakan untuk meterai tekanan air, dengan kehidupan yang panjang, pengedap yang baik, tekanan tinggi dan juga rintangan tekanan ultra tinggi, struktur padat dan pekerjaan ruang kecil dan kelebihan umum yang lain. Model subdivisi produk adalah pelbagai, selamat datang untuk menghubungi kami untuk mendapatkan penyelesaian yang sesuai dengan anda.

Hantar Pertanyaan

Penerangan Produk

Ruichen Seals Tekanan Tekanan Tinggi Flange Tinggi Mengadopsi Reka Bentuk Inovatif untuk memberikan prestasi produk yang lebih baik. Inti adalah gabungan bahan-bahan PTFE yang diubahsuai atau diubahsuai cincin pengedap berbentuk khas dan cincin berbentuk O (getah), yang sesuai untuk paksi (akhir), flange satu arah statik (tekanan) penyegelan dan keperluan pengedap tekanan air.

Tekanan flange akhir tekanan tinggi mempunyai kelebihan yang signifikan, kehidupan yang panjang, kos penyelenggaraan yang dikurangkan, pengedap yang sangat baik untuk mencegah kebocoran media, tekanan tinggi dan ketahanan tekanan ultra tinggi untuk memenuhi keadaan kerja yang melampau, dan struktur yang indah untuk pemasangan mudah.

Mengikut keadaan kerja yang berbeza, kami telah membuat model yang terbahagi bagi anda untuk memilih dari: siri RC2871 (cincin pengedap sudut kanan dan cincin getah berbentuk O) dibahagikan kepada jenis A dan B untuk mengatasi senario tekanan yang berbeza; Siri RC2872 (cincin pengedap berbentuk C dan cincin getah berbentuk O) sesuai untuk pengedap tekanan statik; RC2873 (cincin pengedap sudut kanan dan cincin getah berbentuk O) mengkhususkan diri dalam pengedap statik tekanan tinggi; RC2874 (cincin pengedap berbentuk Y dan cincin getah berbentuk O) memastikan kestabilan pengedap tekanan ultra tinggi; Siri RC2875 (cincin pengedap berbentuk kaki dan cincin getah berbentuk O) dibahagikan kepada jenis A dan B untuk memenuhi pelbagai keperluan pengedap statik.

Sesetengah kombinasi khas penuh dengan sorotan, seperti cincin pengedap berbentuk kaki yang diubahsuai dengan O-ring, yang menggunakan struktur pra-pemampatan dan flange untuk mencapai pengedap yang lebih baik pada tekanan yang lebih tinggi dan menahan tekanan tinggi dan ultra tinggi; Begitu juga dengan kombinasi cincin pengedap sudut kanan dan bertetulang dengan C-cincin, memberikan penyelesaian yang boleh dipercayai kepada masalah pengedap tekanan tinggi (flange) di semua arah.

Ciri dan aplikasi produk:

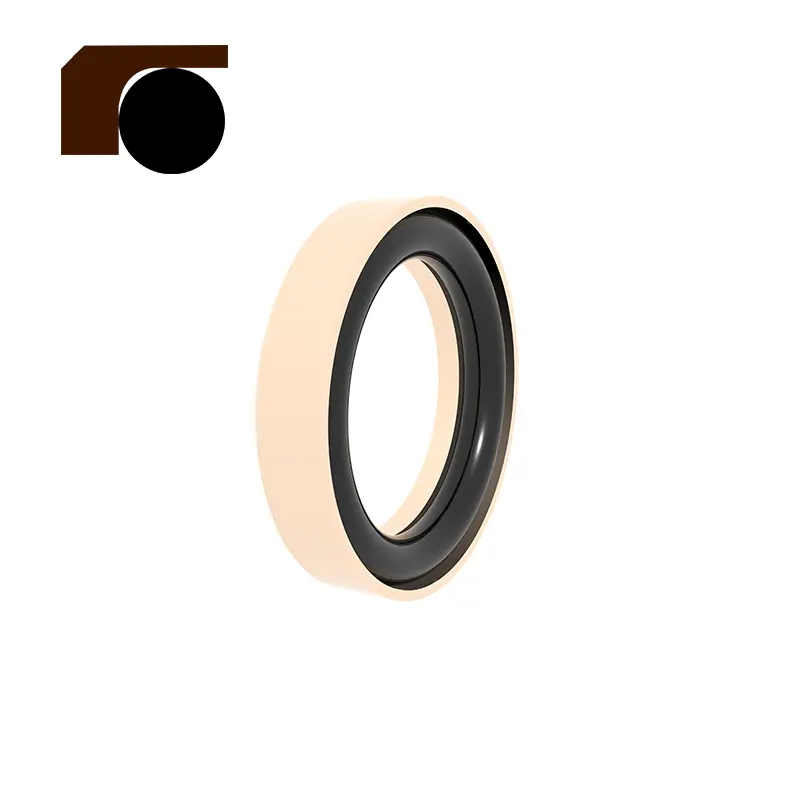

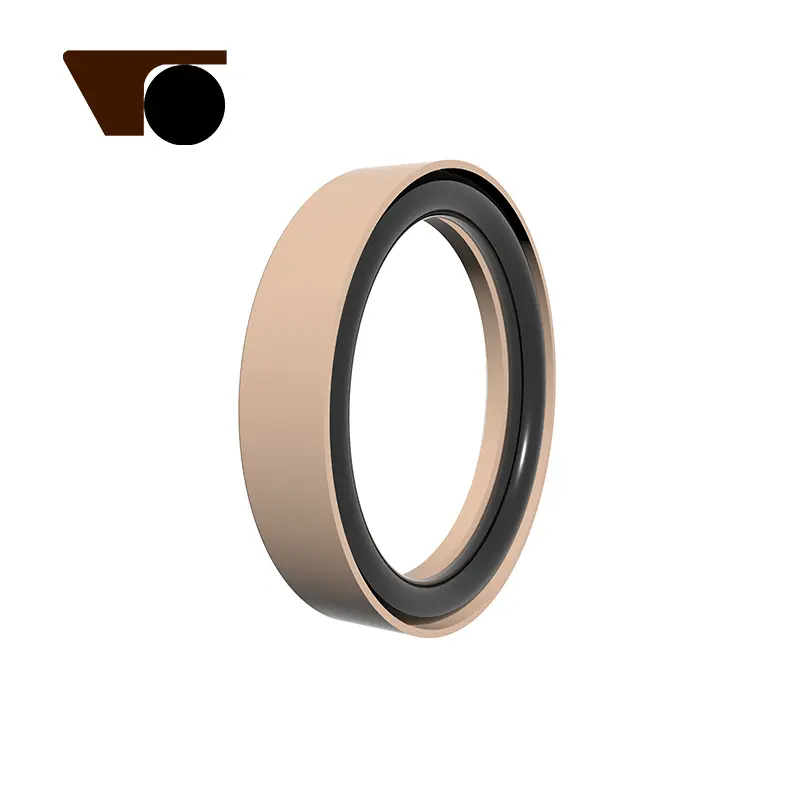

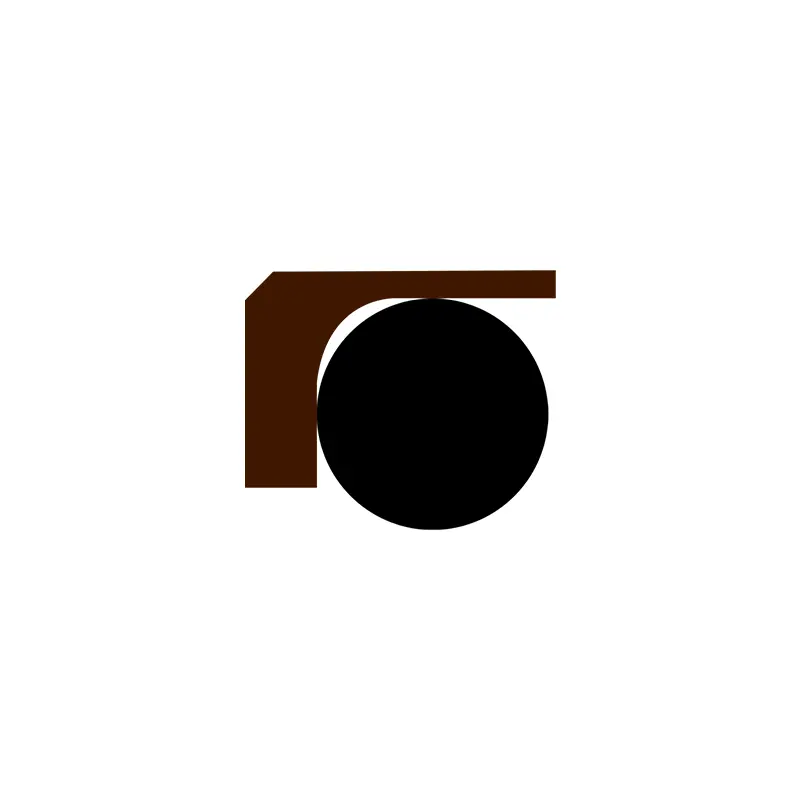

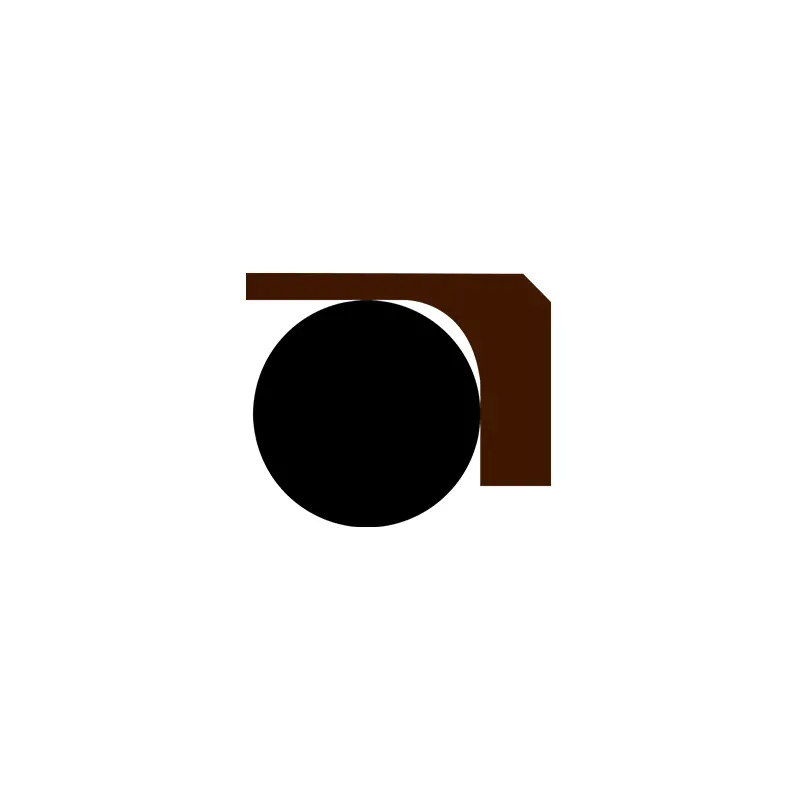

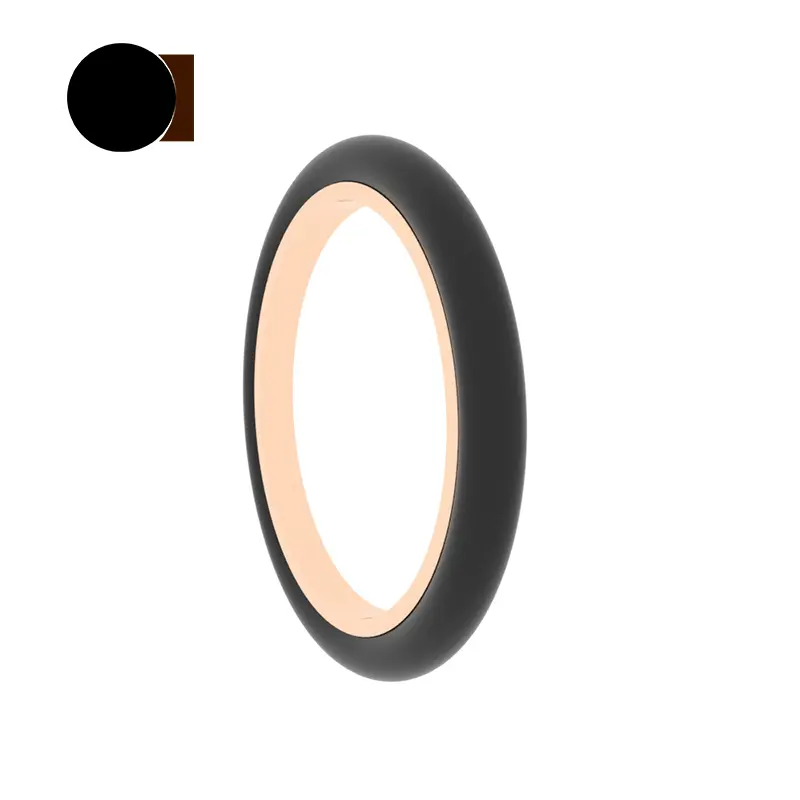

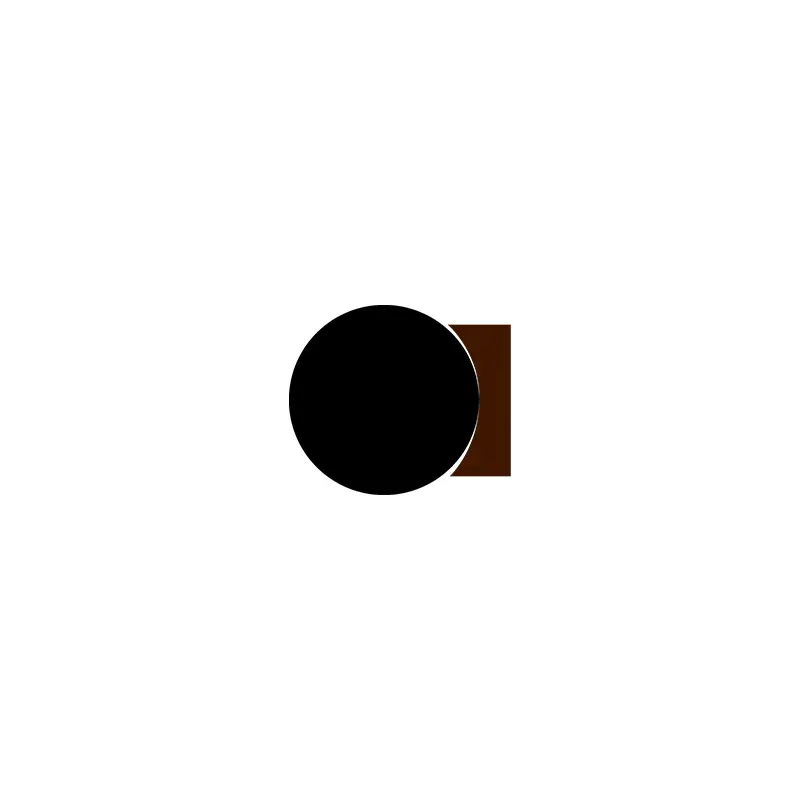

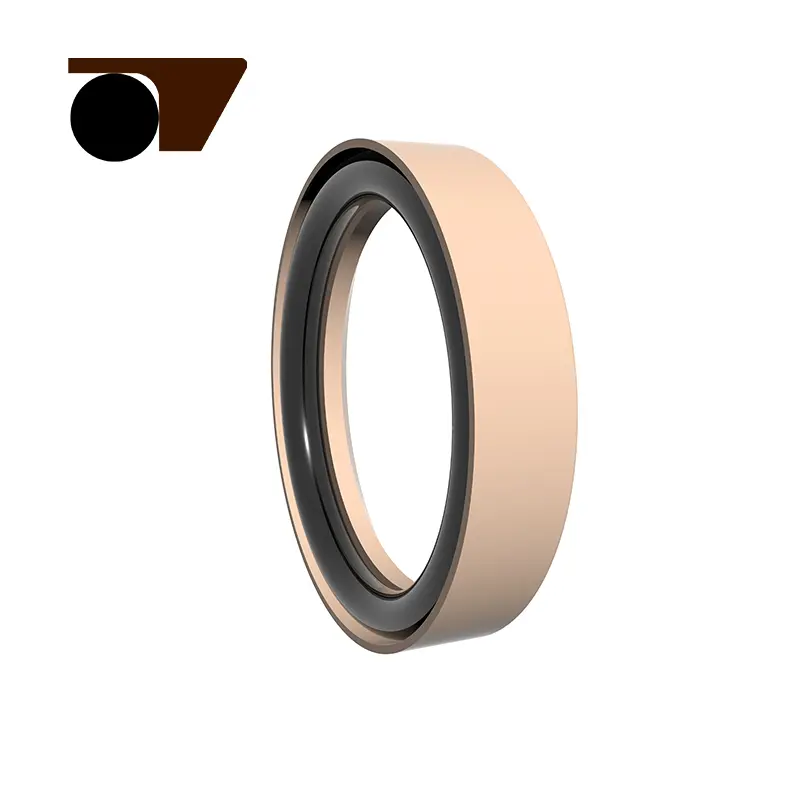

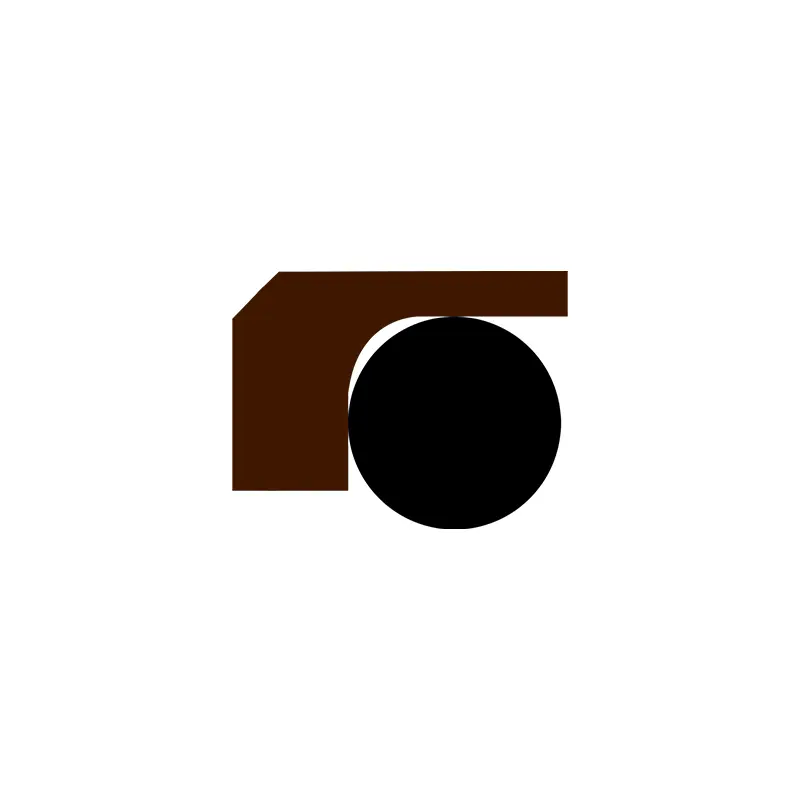

Meterai ini terdiri daripada cincin pengedap sudut kanan yang diperbuat daripada PTFE dan O-ring. O-ring adalah pra-dimampatkan untuk menjana daya pengapit untuk mencapai pengedap. Daya pengapit meterai meningkat di bawah tekanan, iaitu, semakin tinggi tekanan, semakin baik pengedap. Oleh kerana cincin slip mengamalkan struktur tulang rusuk sampingan, O-ring tidak akan diperas dan dapat menahan tekanan tinggi.

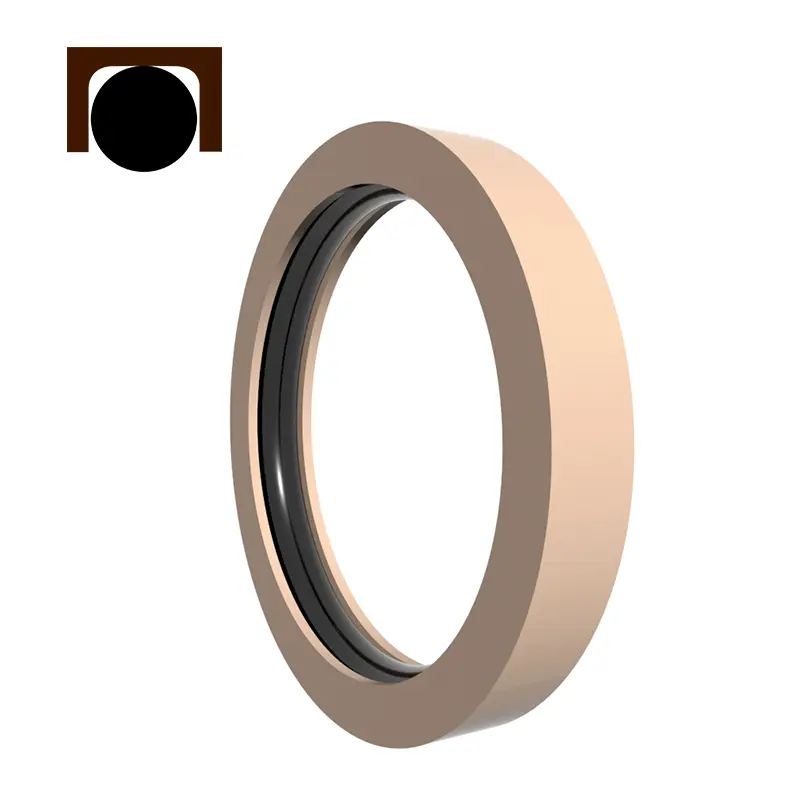

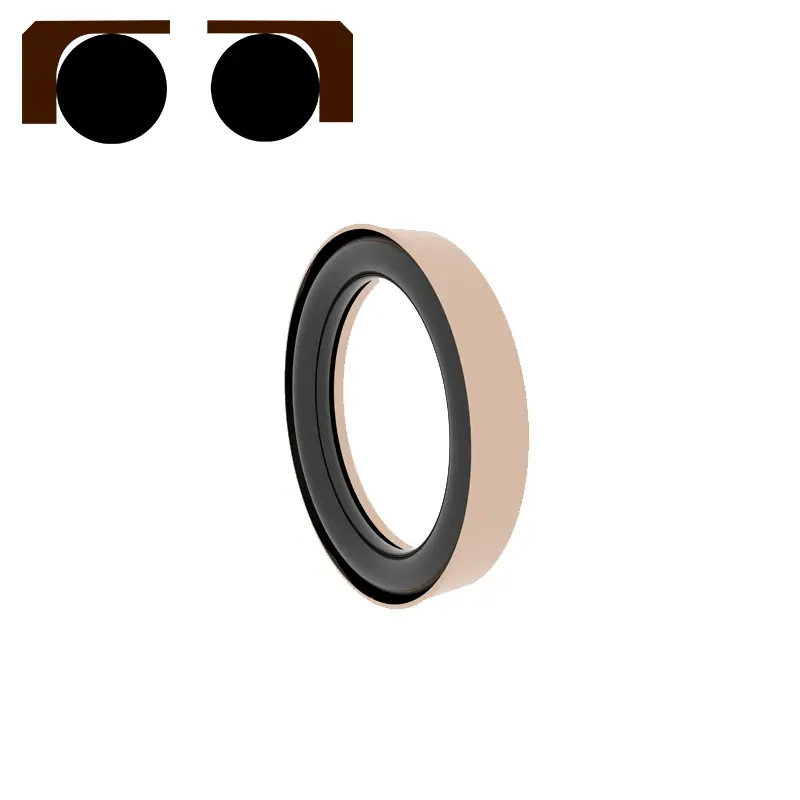

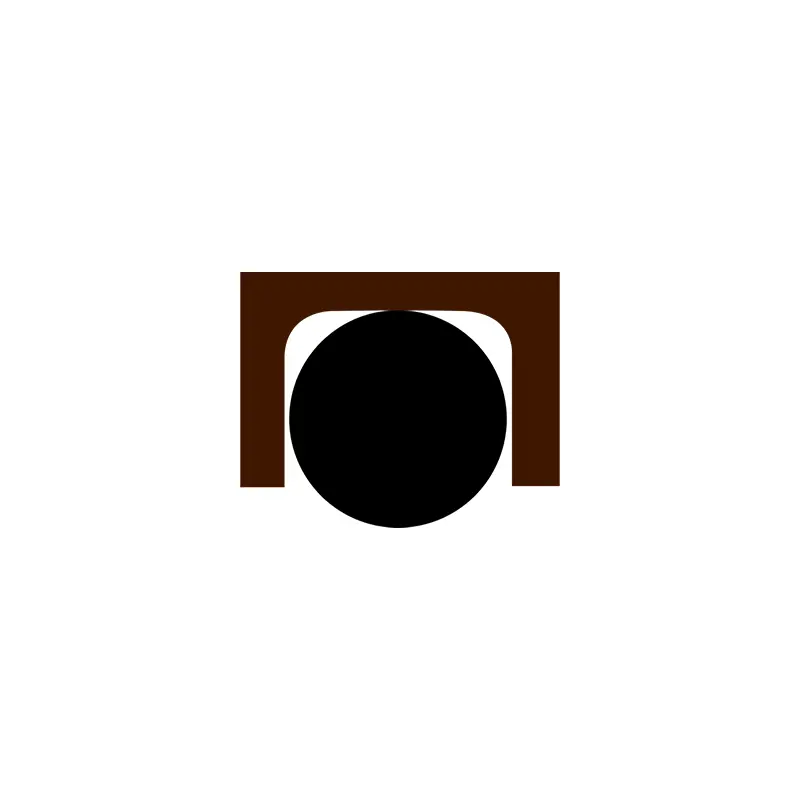

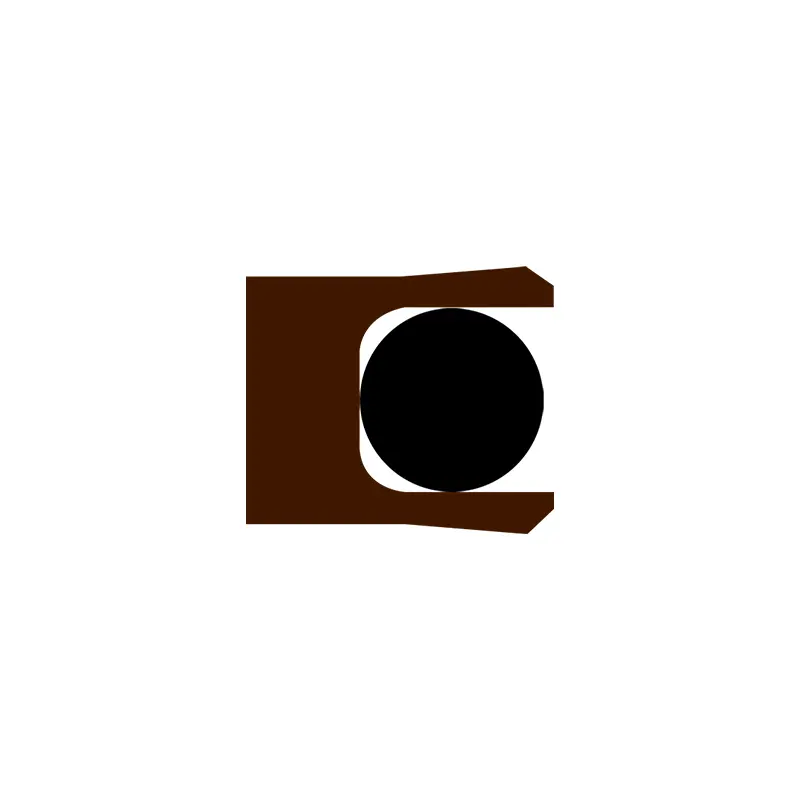

Meterai ini terdiri daripada cincin pengedap berbentuk PTFE C dan O-ring. O-ring adalah pra-dimampatkan untuk menjana daya pengapit untuk mencapai pengedap. Daya pengapit meterai meningkat di bawah tekanan, iaitu, semakin tinggi tekanan, semakin baik pengedap. Oleh kerana cincin slip mengamalkan struktur tulang rusuk dua sisi, O-ring tidak akan diperah keluar dan dapat menahan tekanan tinggi.

RC2873

RC2874

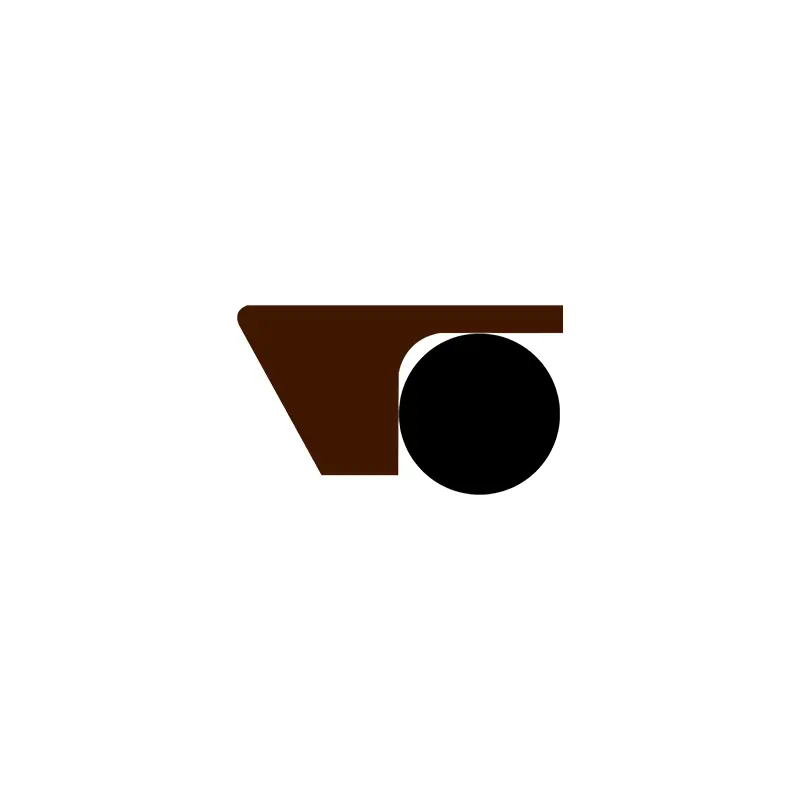

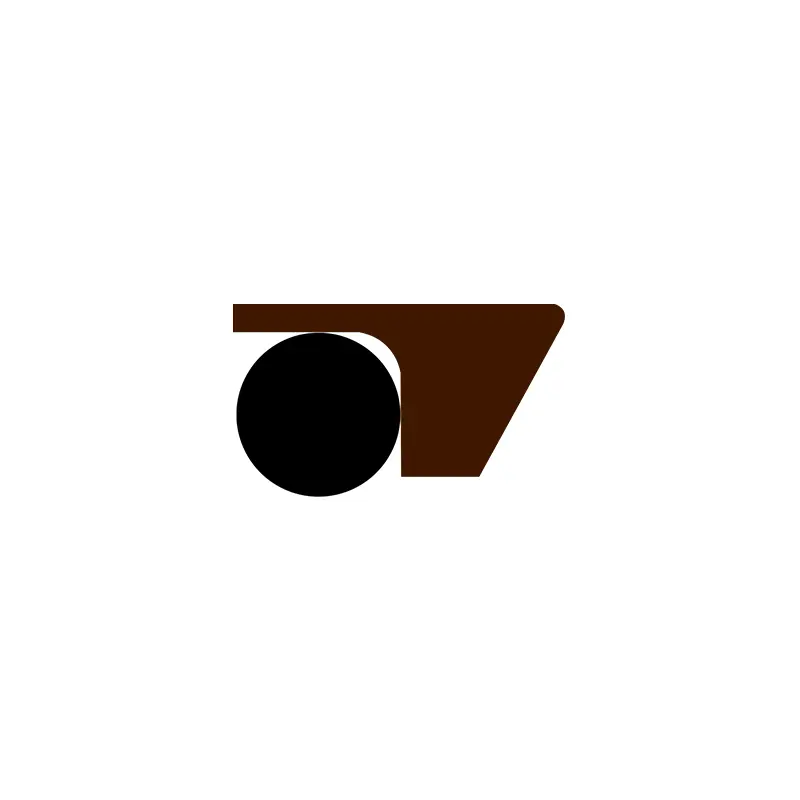

Meterai ini terdiri daripada cincin pengedap berbentuk kaki yang diperbuat daripada bahan PTFE yang diubahsuai dan O-ring. O-ring adalah pra-dimampatkan untuk menjana daya pengapit untuk mencapai pengedap. Daya pengapit meterai meningkat di bawah tekanan, iaitu, semakin tinggi tekanan, semakin baik pengedap. Oleh kerana cincin slip mengamalkan struktur tulang rusuk berbentuk kaki, O-ring tidak akan diperas dan dapat menahan tekanan tinggi dan ultra tinggi.

Spesifikasi:

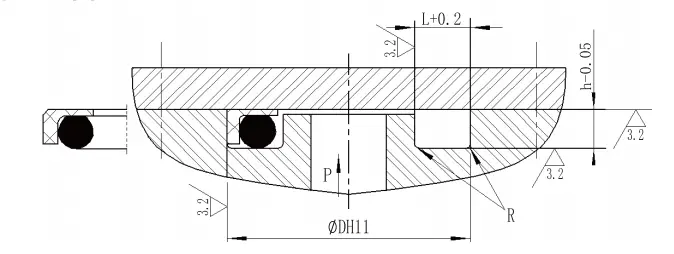

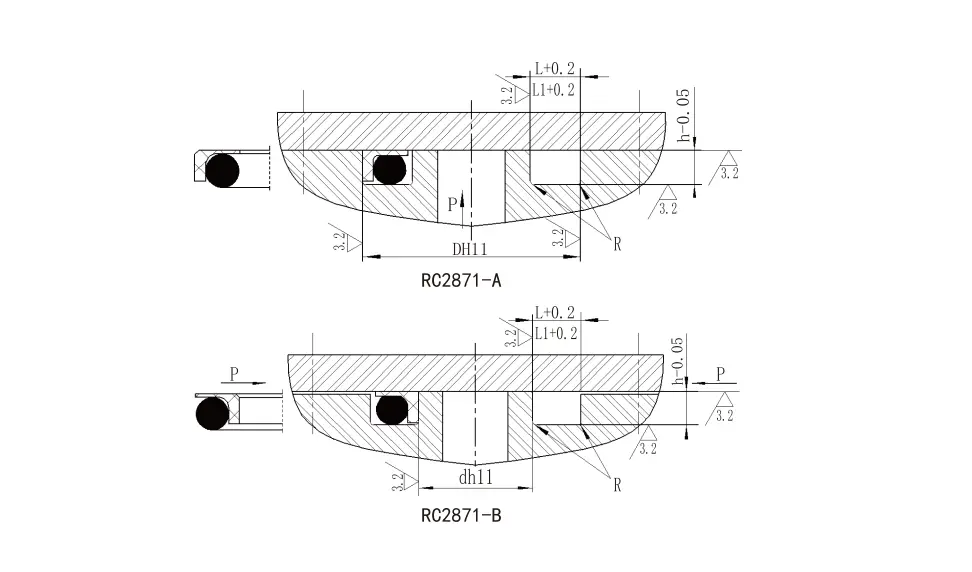

RC2871-spesifikasi jenis tekanan dalaman (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 80mpa	Sudut bulat Rmax	O-ring diameter dawai d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

Spesifikasi Jenis Tekanan Luar RC2871-B (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar DH11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 80mpa	Sudut bulat Rmax	O-ring diameter dawai d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

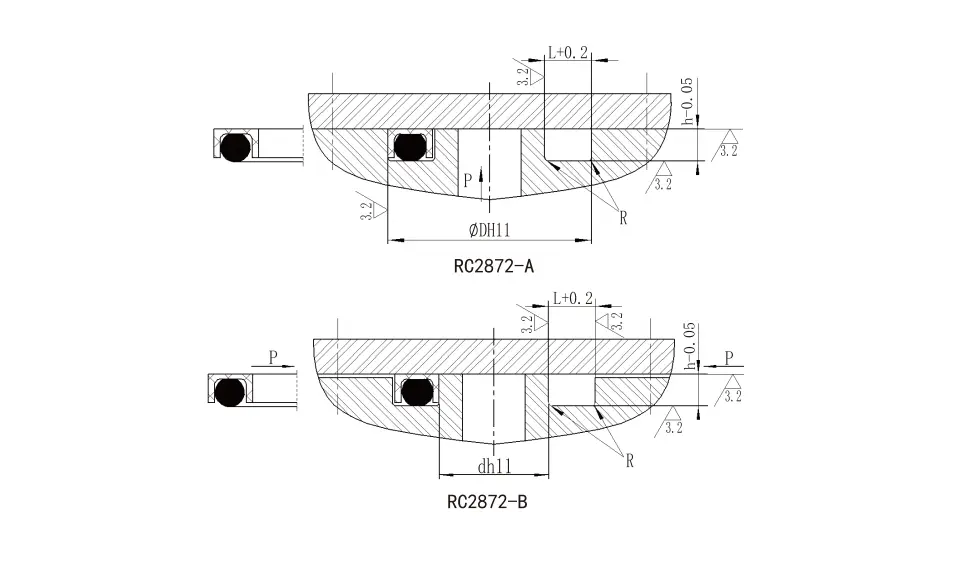

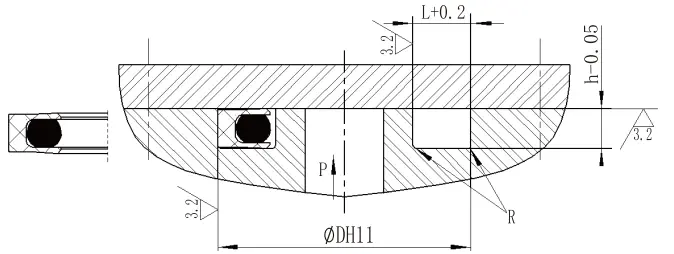

RC2872-A Spesifikasi Jenis Tekanan Dalaman (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat Rmax	O-ring diameter dawai d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Spesifikasi Jenis Tekanan Luaran RC2872-B (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat R	O-ring diameter dawai d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Julat diameter luar IE11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Sudut bulat Rmax	O-ring diameter dawai d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Julat diameter luar IE11	Kedalaman alur h^-⁰^.05	Lebar alur L^+0.2	Sudut bulat Rmax	O-ring diameter dawai d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

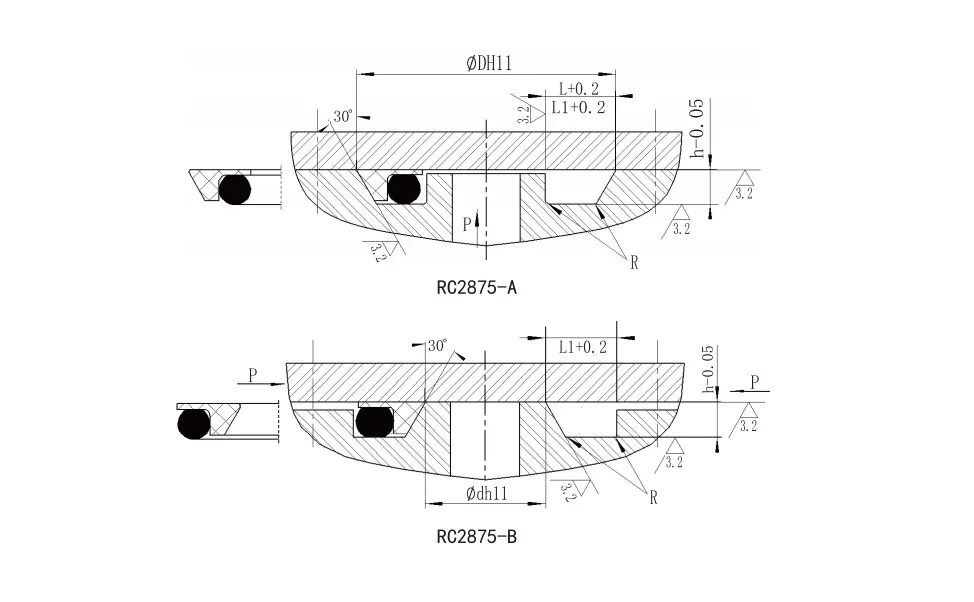

RC2875-Spesifikasi Jenis Tekanan Dalaman (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 100mpa	Sudut bulat Rmax	O-ring diameter dawai d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Spesifikasi Jenis Tekanan Luar RC2875-B (semua spesifikasi dalam julat parameter tersedia)
Julat diameter luar D H11	Kedalaman alur h^-0.05	Lebar alur L^+0.2	Lebar alur L1+0.2 Tekanan> 100mpa	Sudut bulat Rmax	O-ring diameter dawai d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Tekanan Tekanan Tinggi Meterai Flange Keadaan Kerja yang Berkenaan
Profil	Model	Tekanan (MPA)	Suhu (℃)	Media
	RC2871-A	≤300	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2871-B	≤300	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2872-A	≤100	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2872-B	≤100	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2873	≤200	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2874	≤300	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2875-A	≤300	-35 ~+100 (Memadankan O-Ring NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2875-B	≤300	-35 ~+100 (cincin segi empat tepat yang sepadan NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (cincin segi empat tepat fkm)
	RC2879-A	105	-35 ~+100 (cincin segi empat tepat yang sepadan NBR)	Minyak hidraulik, emulsi, air, gas, dll.
			-20 ~+200 (memadankan fkm o-ring)
	RC2875-B	105	-35 ~+100 (Memadankan O-Ring NBR) -20 ~+200 (memadankan fkm o-ring)	Minyak hidraulik, emulsi, air, gas, dll.
