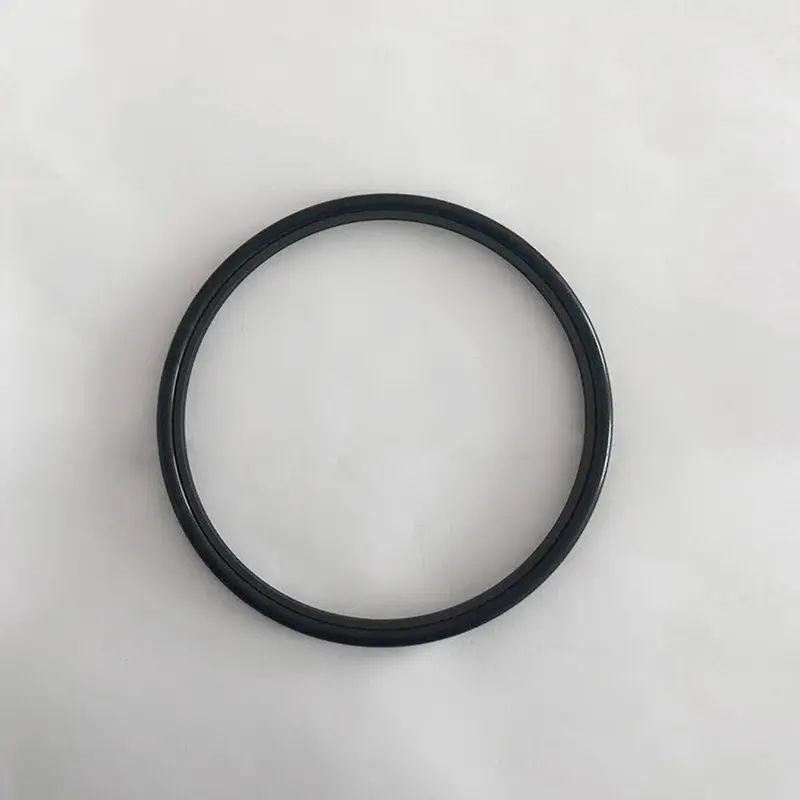

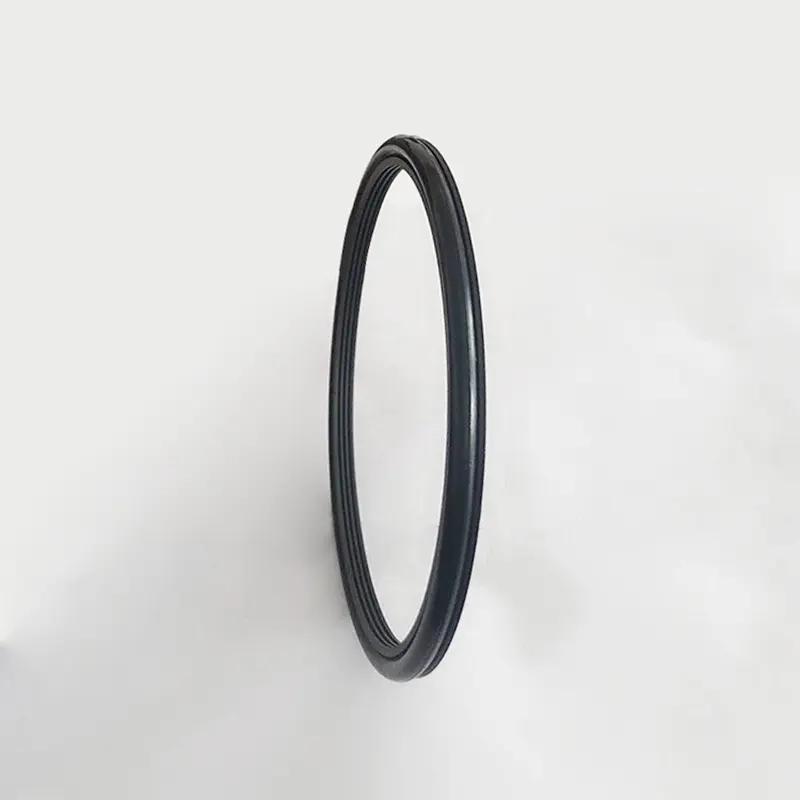

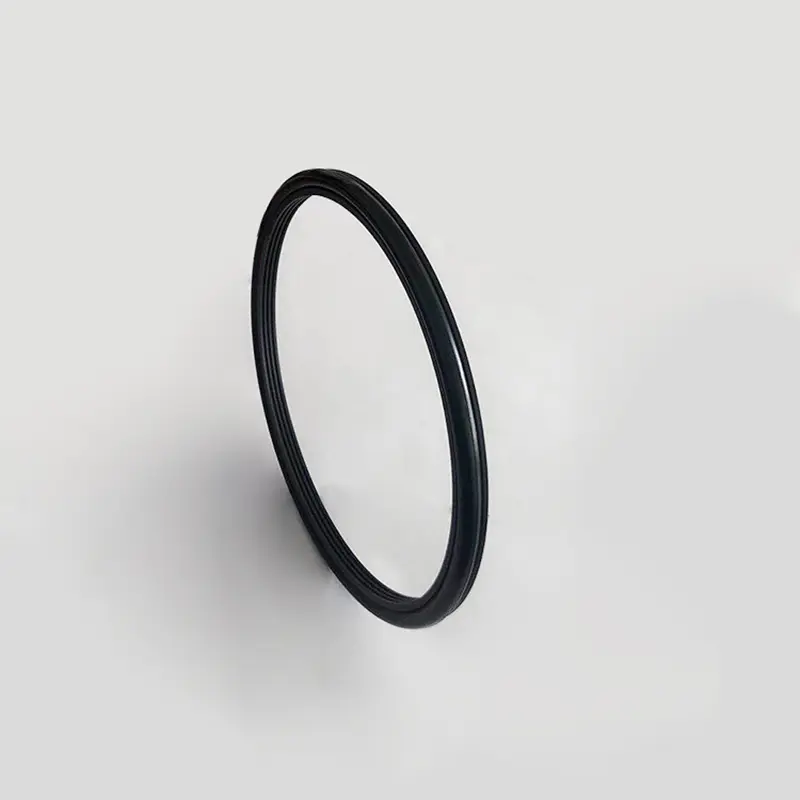

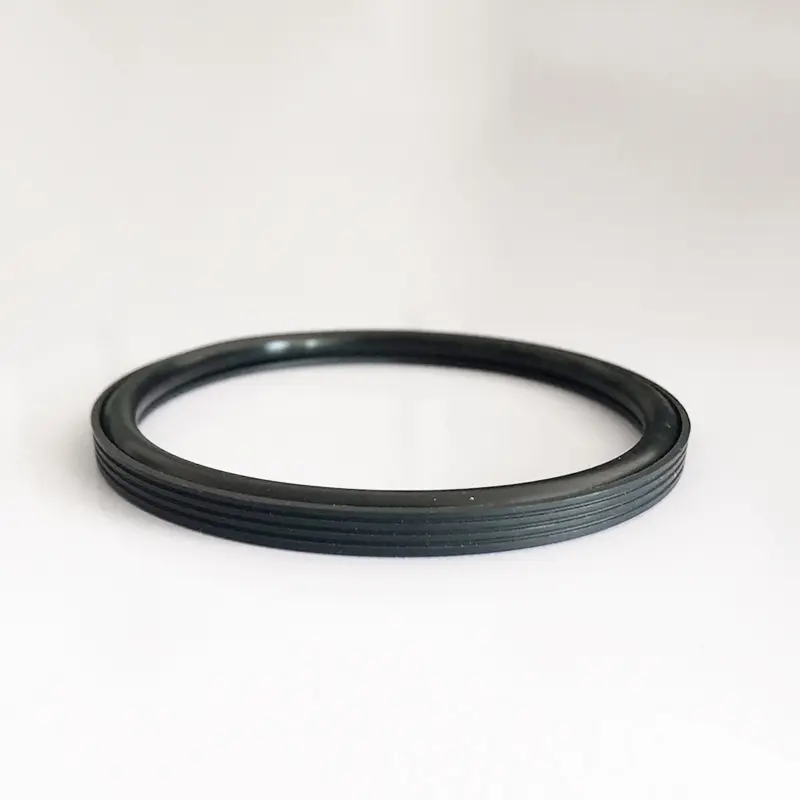

Meterai tekanan tinggi RC2061 dan RC2062 untuk buburan simen yang dilancarkan oleh Ruichen Seals direka untuk mengatasi keadaan pengedap buburan simen yang kompleks dan keras.

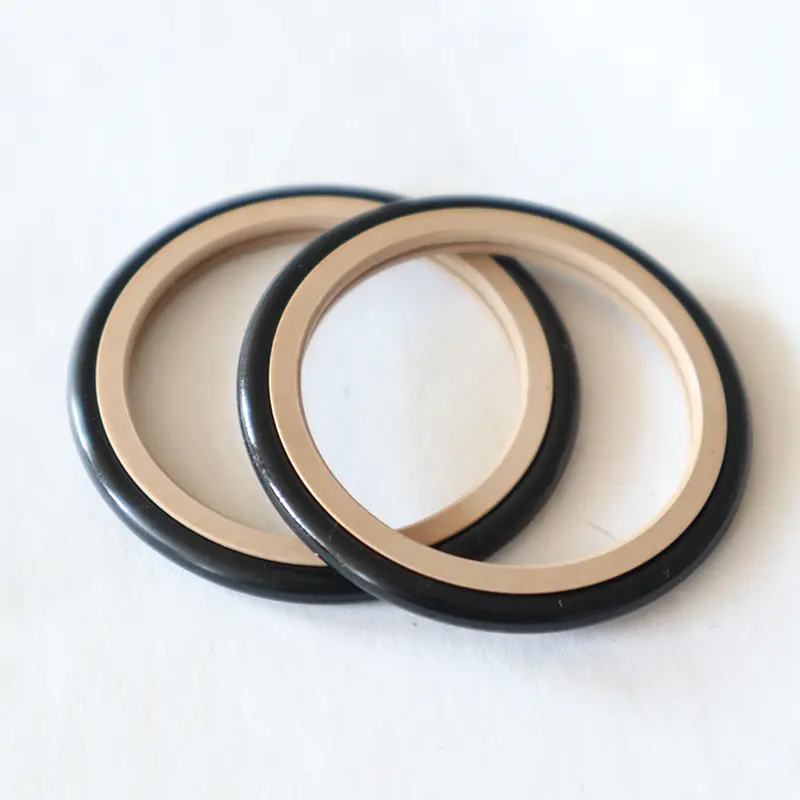

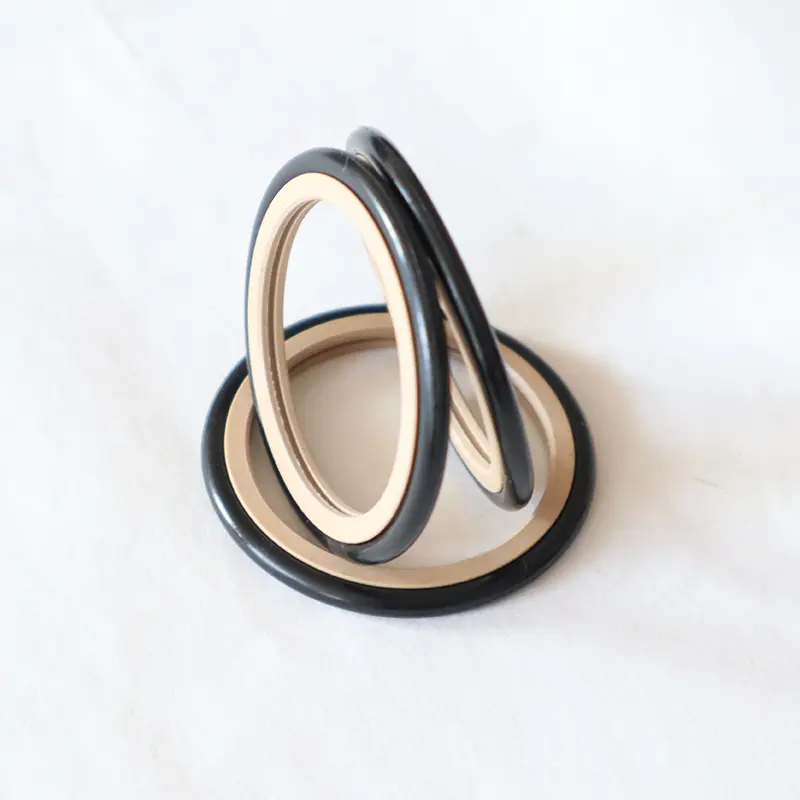

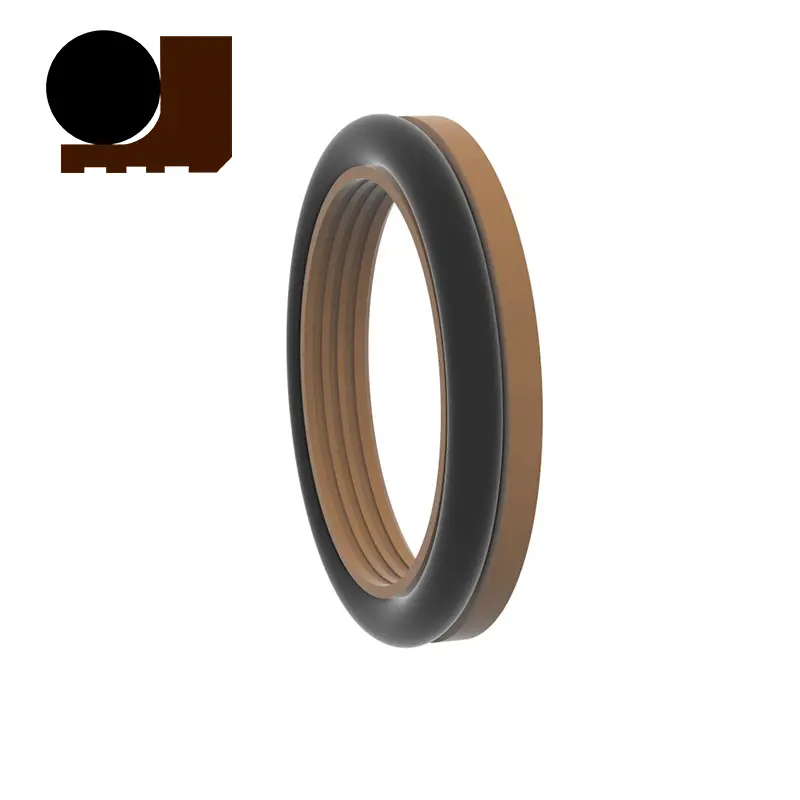

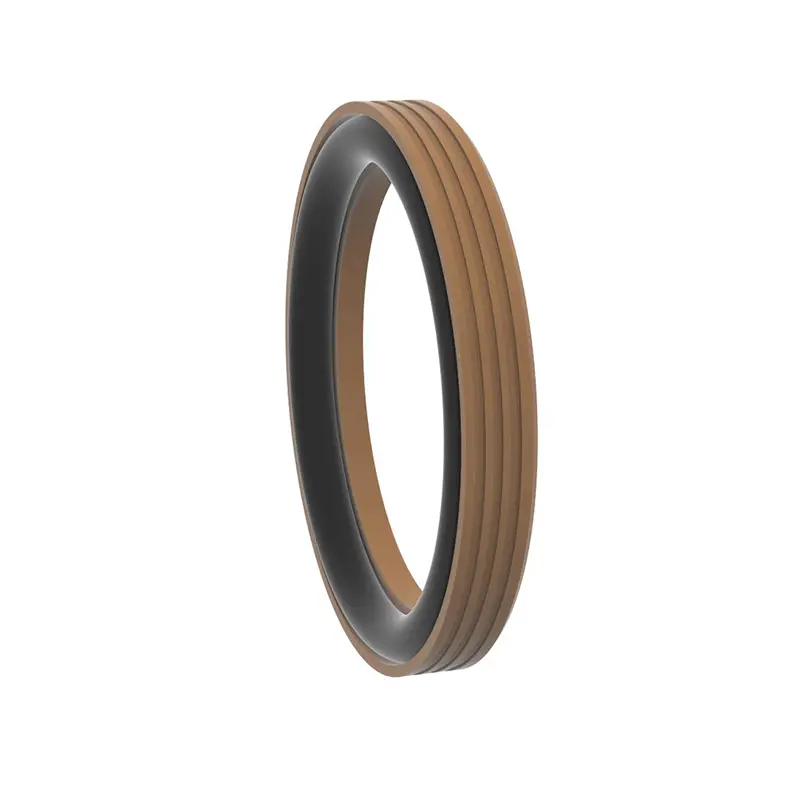

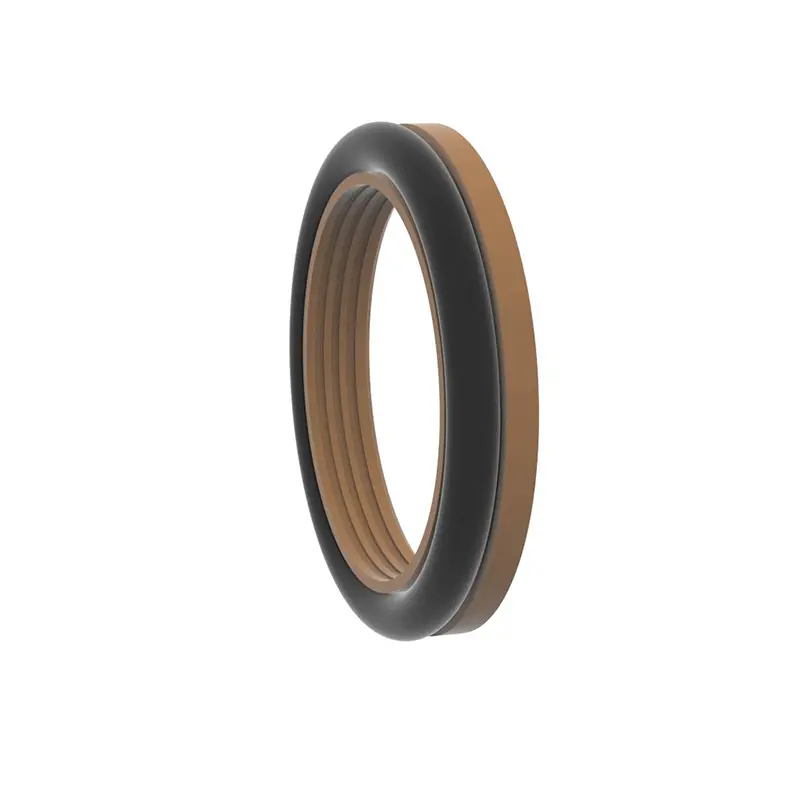

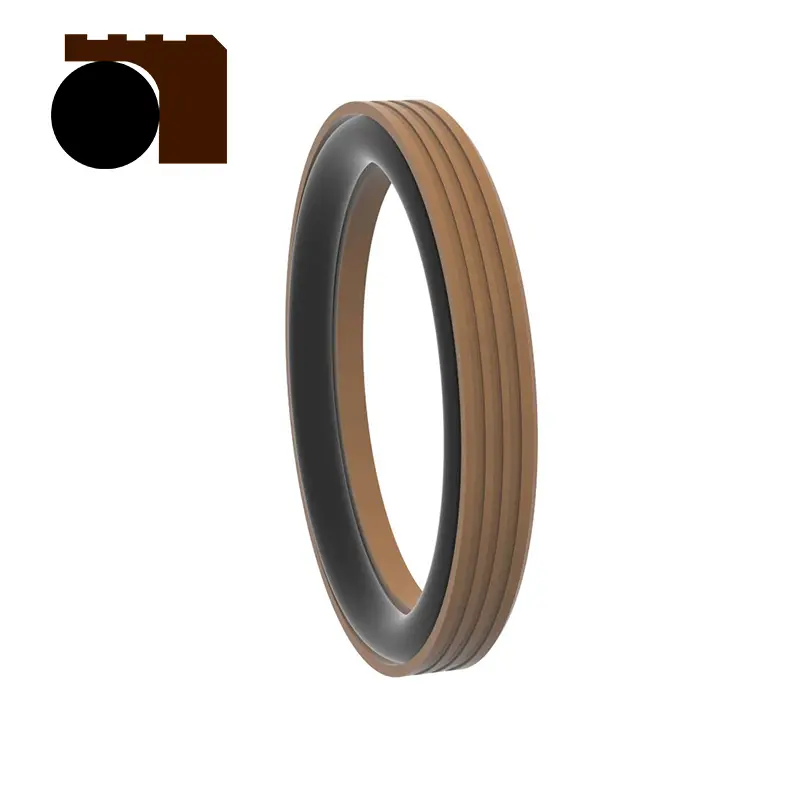

Kedua-dua produk ini mempunyai struktur yang sama, yang kedua-duanya terdiri daripada cincin meterai bergigi plastik yang direka dengan teliti dan cincin O-cincin untuk mencapai pengedap satu arah hidraulik dan gerakan berputar. Mereka mempunyai pelbagai aplikasi dan boleh memainkan peranan penting dalam peralatan seperti pam plunger, pam lumpur, latihan skru, pelantar penggerudian, peralatan penerokaan minyak, dan tumbuhan pencampuran konkrit.
Dari segi prestasi, meterai tekanan tinggi kami untuk buburan simen dapat menunjukkan banyak kelebihan. Ciri -ciri kehidupan yang panjang mengurangkan keperluan penggantian bahagian pengedap dan mengurangkan kos penyelenggaraan peralatan; Prestasi geseran yang rendah memastikan operasi peralatan yang lancar dan mengurangkan kehilangan tenaga; Pengedap yang baik berkesan menghalang kebocoran buburan simen dan memastikan operasi peralatan yang stabil; Ruang struktur kecil adalah mudah untuk pemasangan dan susun atur di ruang terhad pelbagai peralatan; Pemasangan, penggunaan dan penyelenggaraan yang mudah meningkatkan kecekapan penggunaan peralatan.
Bagi media malignan seperti buburan simen, produk dapat meningkatkan kesan pengedap melalui bibir pengedap khas dan reka bentuk pengoptimuman ketebalan. Apabila digunakan untuk media buburan pengedap, untuk meningkatkan lagi prestasi pengedap dan kehidupan komponen, kami mengesyorkan pelinciran gris antara dua (atau lebih) anjing laut. Kedua-dua meterai tekanan tinggi untuk buburan simen memberikan penyelesaian yang boleh dipercayai dan efisien kepada masalah pengedap buburan simen bertekanan tinggi.
Ciri dan aplikasi produk:
Contoh pesanan:
Model Pesanan RC2061-80x91.7x7.6-PTFE4-R01 Model-Shaft Diameter X Diameter Groove X Kod Lebar Groove
Model Pesanan RC2062-80x68.3x7.6-PTFE4-R01
Diameter silinder model x diameter alur x kod lebar alur alur

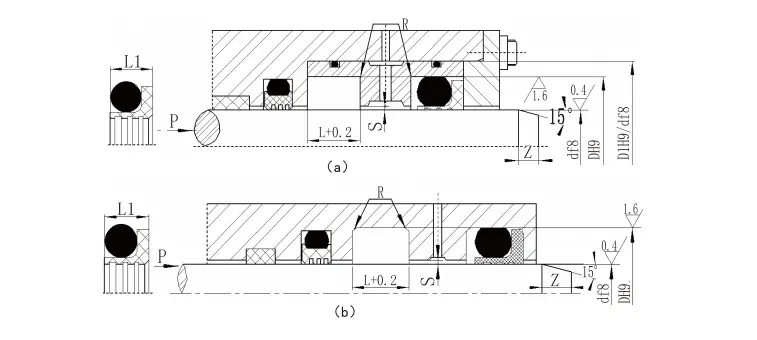

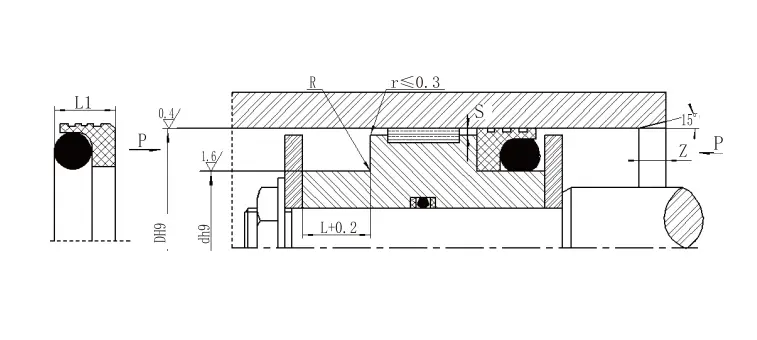

Spesifikasi:
| Julat diameter aci
Jenis standard d f8 RC2061 |
Julat diameter aci
Beban berat d f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Meterai lebar1 | Sudut bulat Rmax |
Clearance Radial Smax | Chamfer Zmin |
O-ring diameter dawai | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Untuk diameter aci ≤30mm, alur terbuka disyorkan. | ||||||||||
| 2. Bagi meterai putar, kekerasan permukaan aci putar disyorkan untuk menjadi HRC ≥58. 3. Untuk tekanan lebih besar daripada 30MPa, H8/F8 disyorkan untuk jurang penyemperitan. | ||||||||||
| Julat Aperture
Standard D H9 RC2062 |
Julat Aperture
Beban berat D H9 RC2062-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Meterai lebar1 | Sudut bulat Rmax |
Clearance Radial Smax | Chamfer Zmin |
O-ring diameter dawai | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Nota: 1. Untuk diameter silinder ≤ 30 mm, alur terbuka disyorkan. | ||||||||||
| 2. Untuk tekanan yang lebih besar daripada 30 MPa, H8/F8 disyorkan untuk pelepasan penyemperitan. | ||||||||||
| Meterai tekanan tinggi untuk keadaan kerja buburan simen | ||||||
| Profil | Model | Tekanan MPA |
Suhu (℃) | Kelajuan (m/s) |
Media | |
| Gerakan timbal balik | Gerakan putaran | |||||
 |

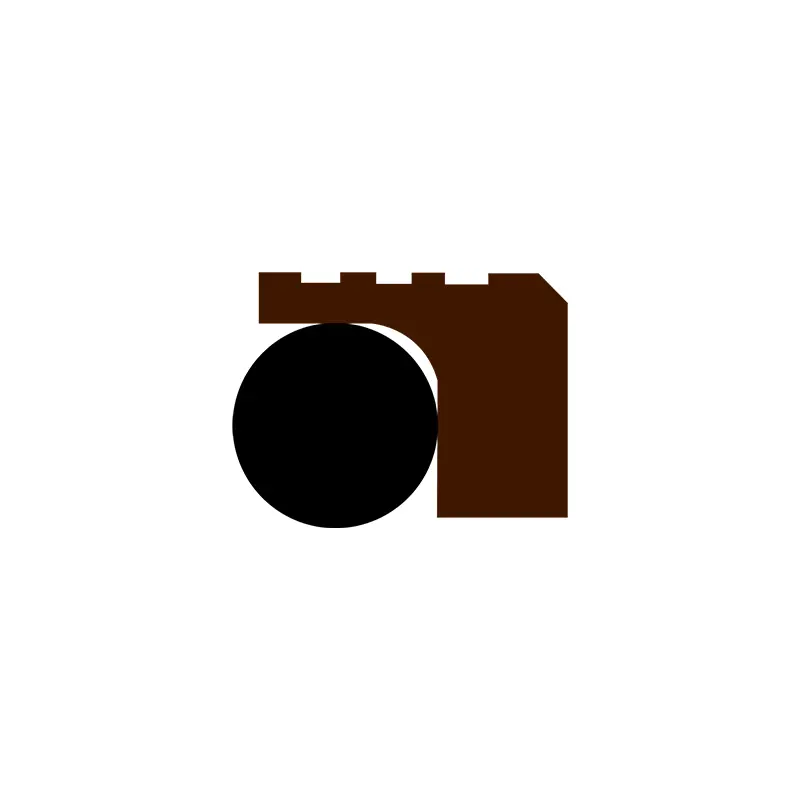

RC2061 | ≤100 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | ≤2 | Air, lumpur, minyak mentah, minyak hidraulik, emulsi, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||||
 |

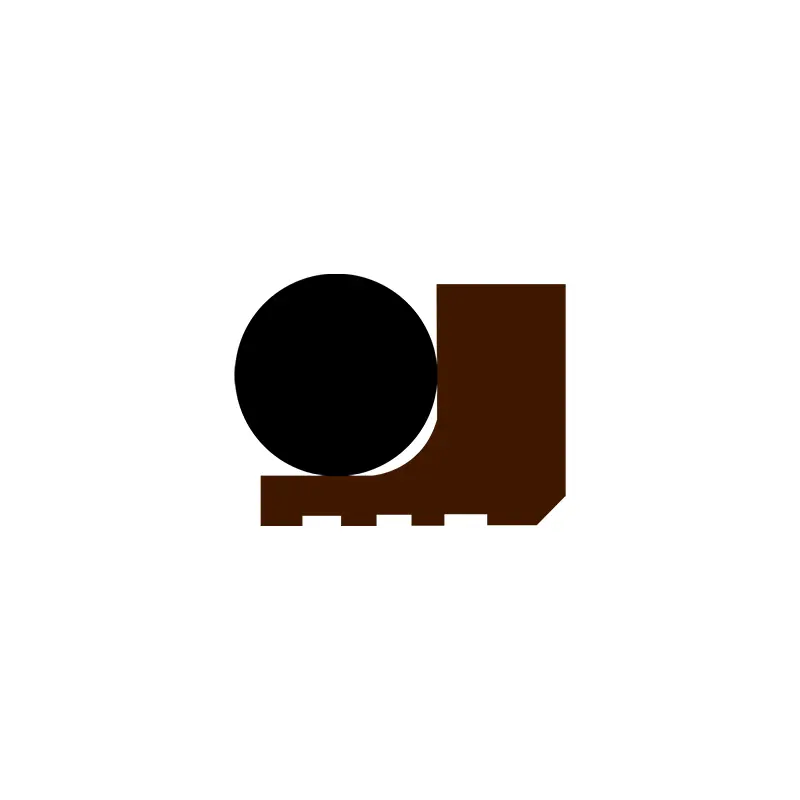

RC2062 | ≤100 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | ≤2 | Air, lumpur, minyak mentah, minyak hidraulik, emulsi, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||||
