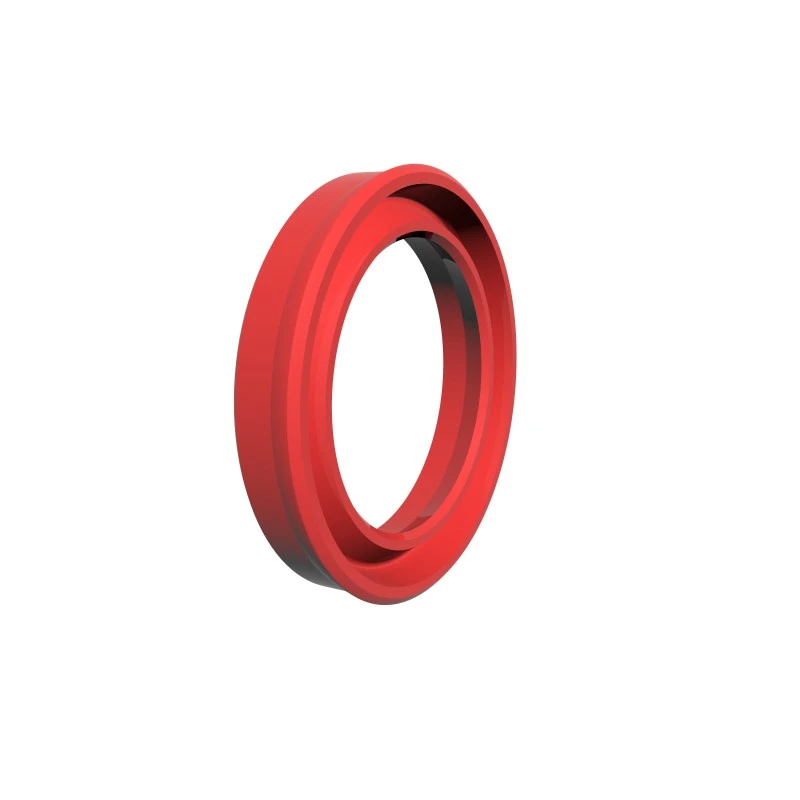

Meterai rod omboh menghidupkan meterai

Siri RCS kami, melalui reka bentuk profesional dan pengeluaran teknikal, memenuhi keperluan pelbagai meterai rod rod piston, memberikan penyelesaian yang tepat dari senario umum kepada keadaan kerja yang melampau.

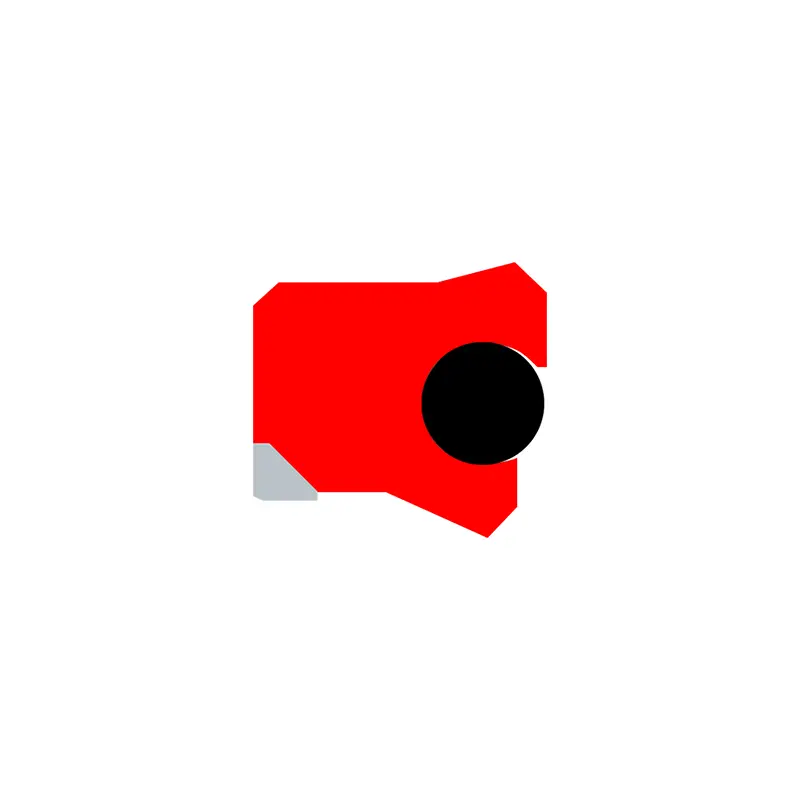

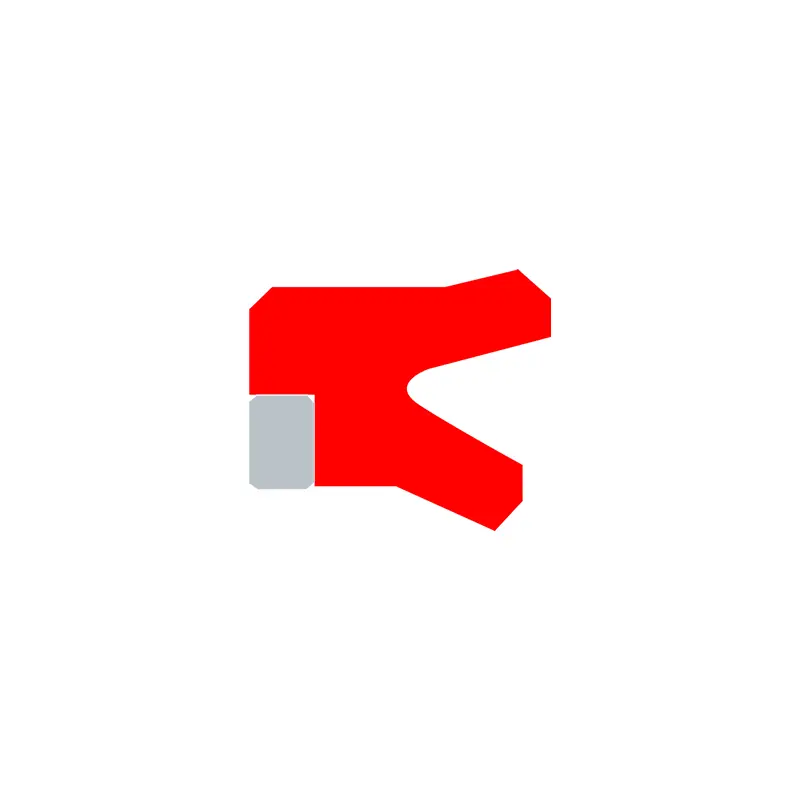

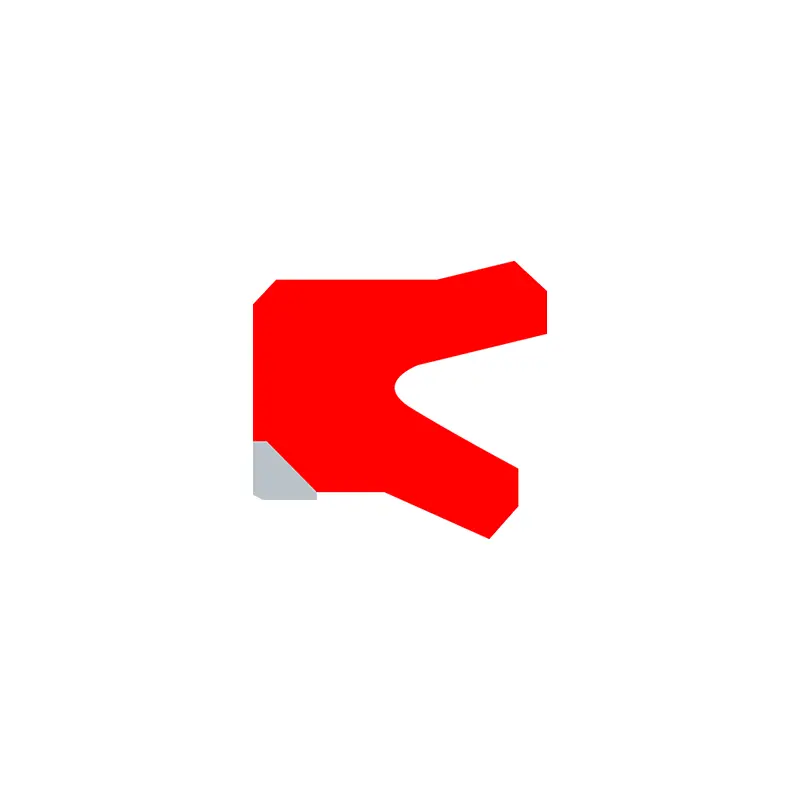

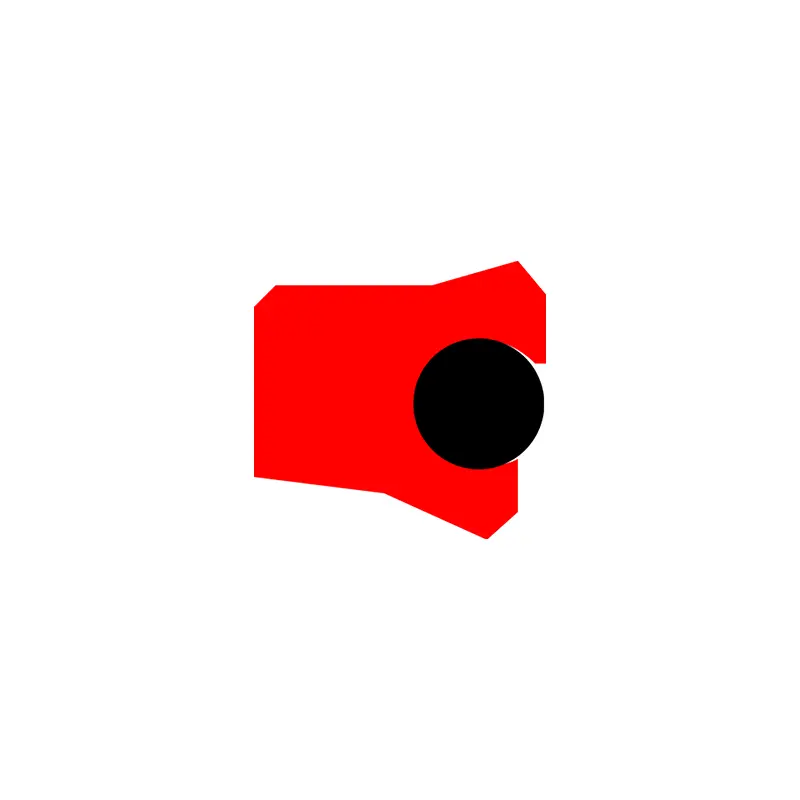

Dari segi reka bentuk struktur, model asas berpusat pada kestabilan dan kemudahan penggunaan: RCS101/103 meningkatkan kestabilan embedding melalui pra-pengetatan O-cincin atau bibir tambahan, terutama untuk strok pendek; RCS102/104R/117R menyokong tekanan yang lebih tinggi dengan mengoptimumkan keserasian bahan dan alur (seperti RCS102R untuk senario tekanan tinggi alur standard). Untuk sistem pneumatik, RCS105/205 mengamalkan reka bentuk bibir khas untuk mengekalkan filem minyak pelincir dan menyesuaikan diri dengan persekitaran pelinciran/bukan lubrik.

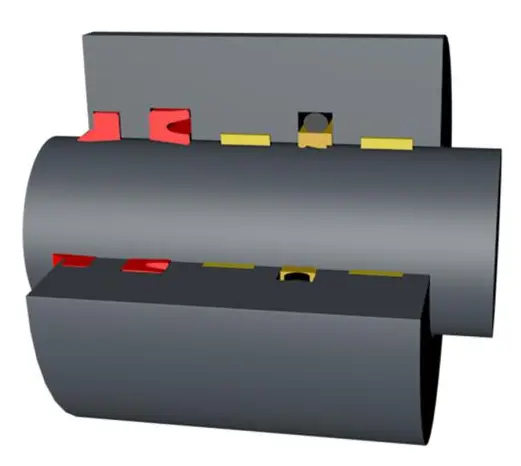

Ruichen Seals juga memberi tumpuan kepada inovasi bahan dan berfungsi. Model seperti RCS118/119/124-129 Gunakan polytetrafluoroethylene (PTFE) atau poliuretana sebagai badan utama, digabungkan dengan mata air mander atau O-rings untuk mengimbangi tekanan, untuk mencapai geseran yang rendah, memakai anti-kering, dan rintangan kakisan, RCS129 boleh membentuk sistem pengedap dengan RCS101, yang sesuai untuk jentera berjalan dan peralatan hidraulik berat; RCS126-128 mengoptimumkan pengedap tekanan rendah melalui reka bentuk V-piece asimetrik dan disesuaikan untuk industri farmaseutikal dan kimia.

Untuk keadaan kerja yang kompleks, RCS120/138 dan lain-lain meterai bertindak balas telah mengintegrasikan reka bentuk cincin sokongan, yang tahan terhadap tekanan tinggi dan penyimpangan dan menyesuaikan diri dengan alur padat; RCS131 adalah pengganti O-ring, yang kedua-duanya tahan terhadap penyemperitan dan rintangan kimia, dan telah menjadi pilihan pilihan untuk industri makanan dan farmaseutikal. Dan RCS116/216 dapat dengan cepat membaiki silinder lama melalui pemasangan perlawanan untuk mengurangkan kos downtime.

Siri RCS membantu pelanggan mengatasi tekanan tinggi, kelajuan tinggi, media menghakis dan cabaran industri khas, dan meningkatkan kebolehpercayaan peralatan dan kehidupan.

Ciri dan aplikasi produk:

Piston Rod Seal Turning Seal sesuai untuk silinder hidraulik dan silinder, kenderaan kejuruteraan, jentera pertanian, kren dan peralatan hidraulik laut, alat mesin.

Digunakan dalam jentera perindustrian berat, penekan, industri kimia, silinder minyak cepat dan industri makanan jentera kedudukan, industri farmaseutikal.

Kelebihan

Piston Rod Seal Turning Seal tertanam di dalam alur stably, dengan julat suhu yang luas, prestasi pengedap statik dan dinamik yang sangat baik, dan keupayaan pemulihan minyak sisa yang kuat di bawah keadaan dinamik. Geseran yang rendah, tidak merayap, rintangan haus yang tinggi, nilai statik dan geseran yang rendah, hanya prestasi anti-ekstrusi yang baik, kekonduksian terma yang baik, dan julat suhu yang luas.

Sesuai untuk batang omboh lama, jenis terbuka mudah dipasang merayap.

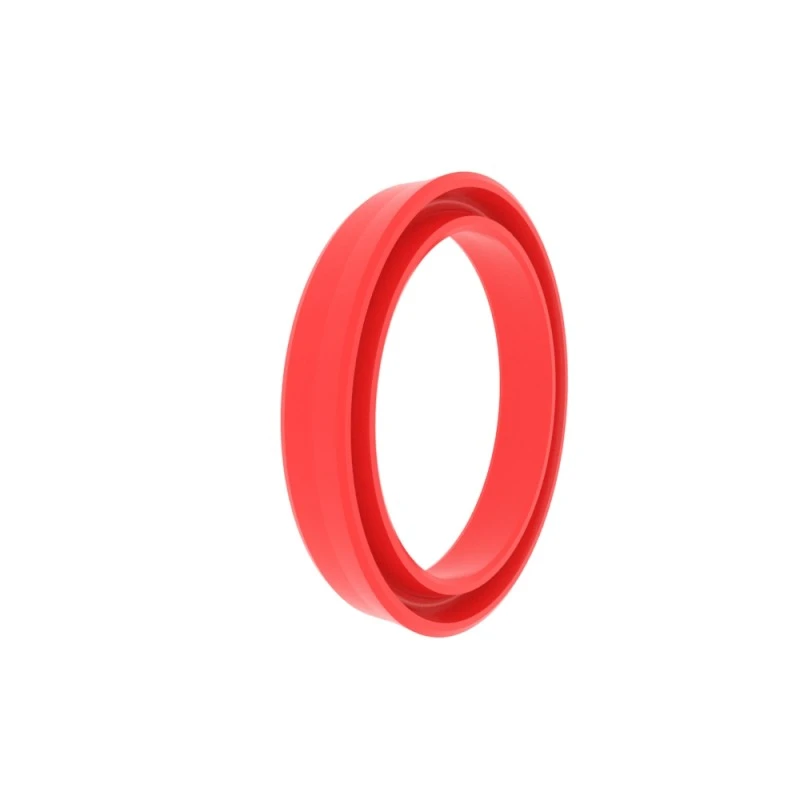

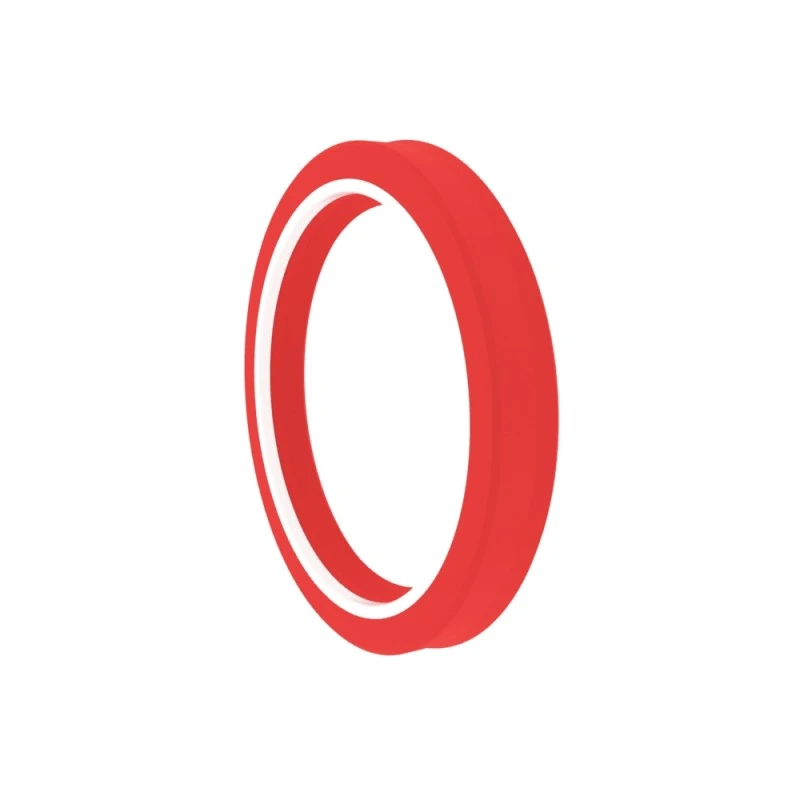

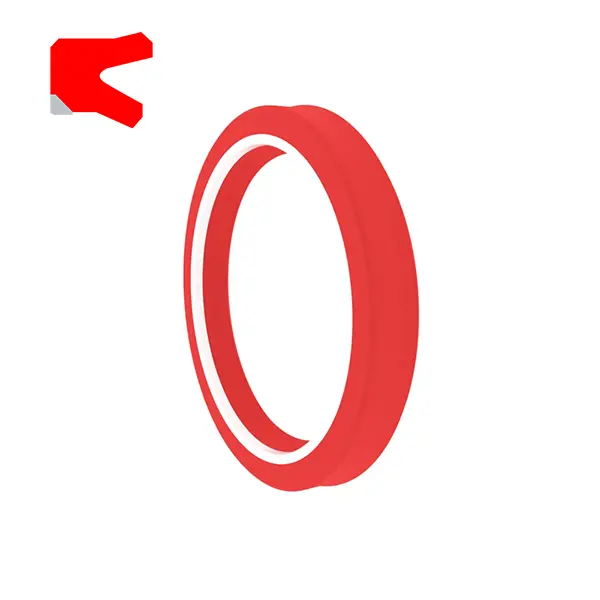

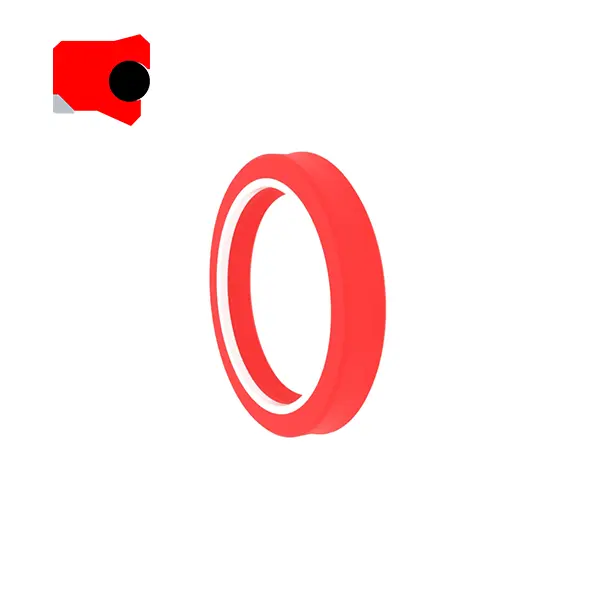

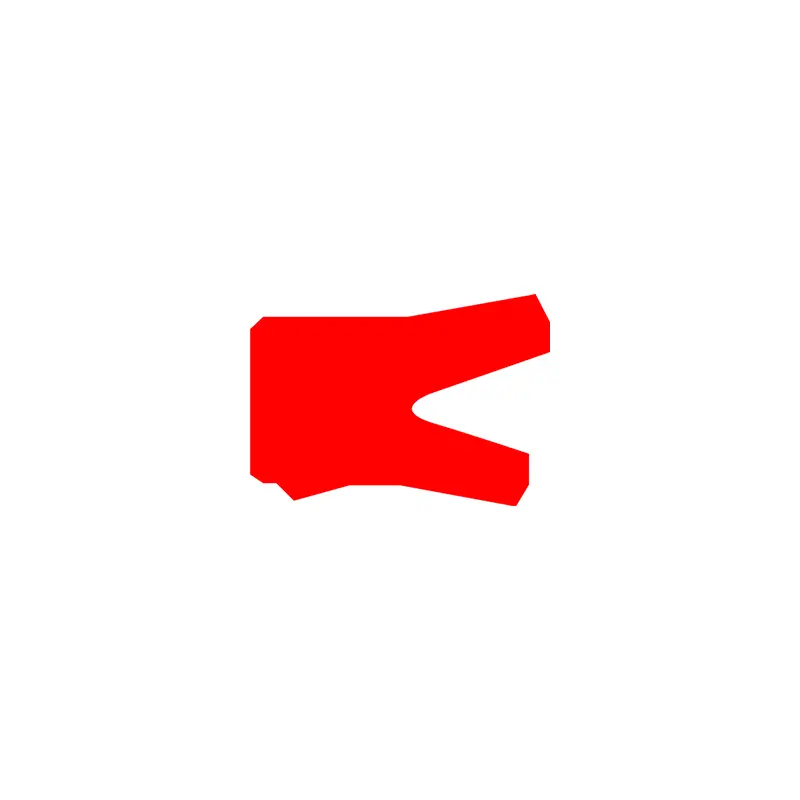

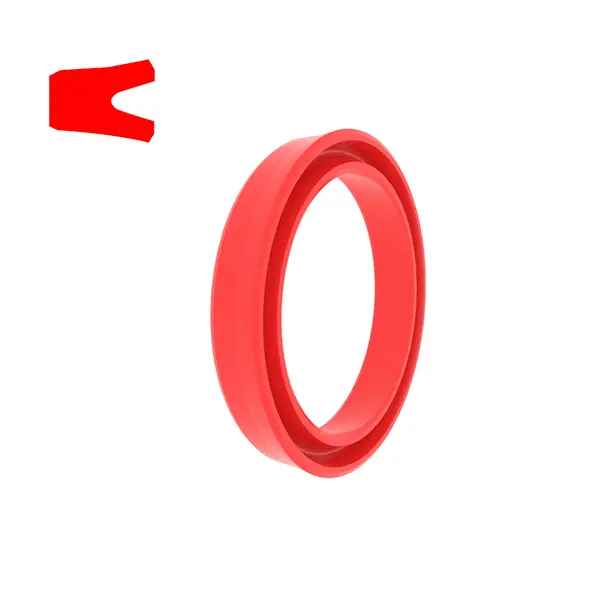

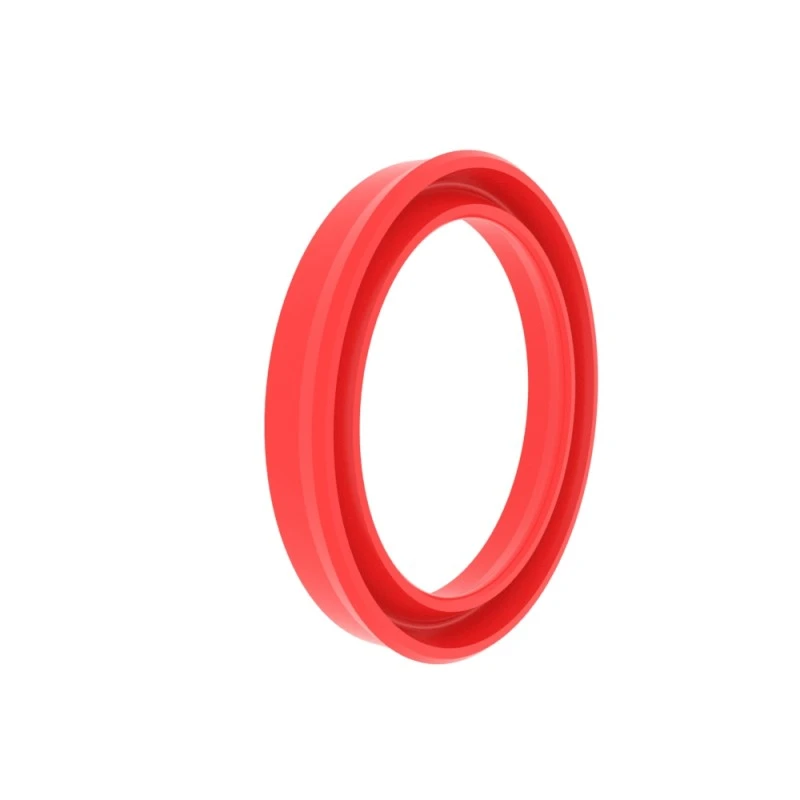

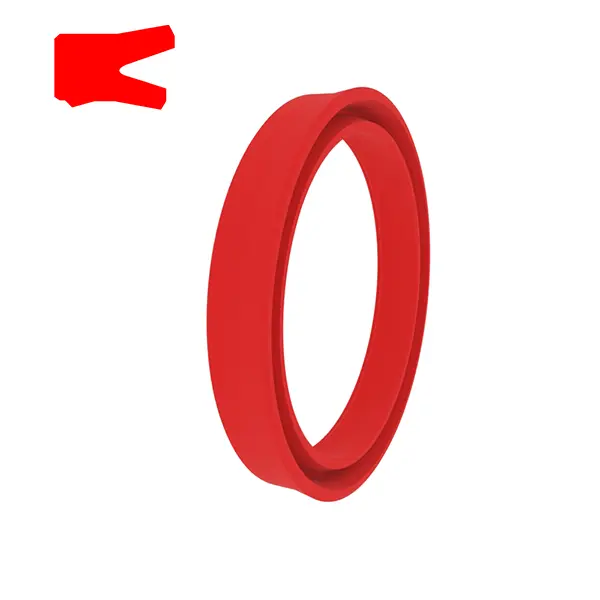

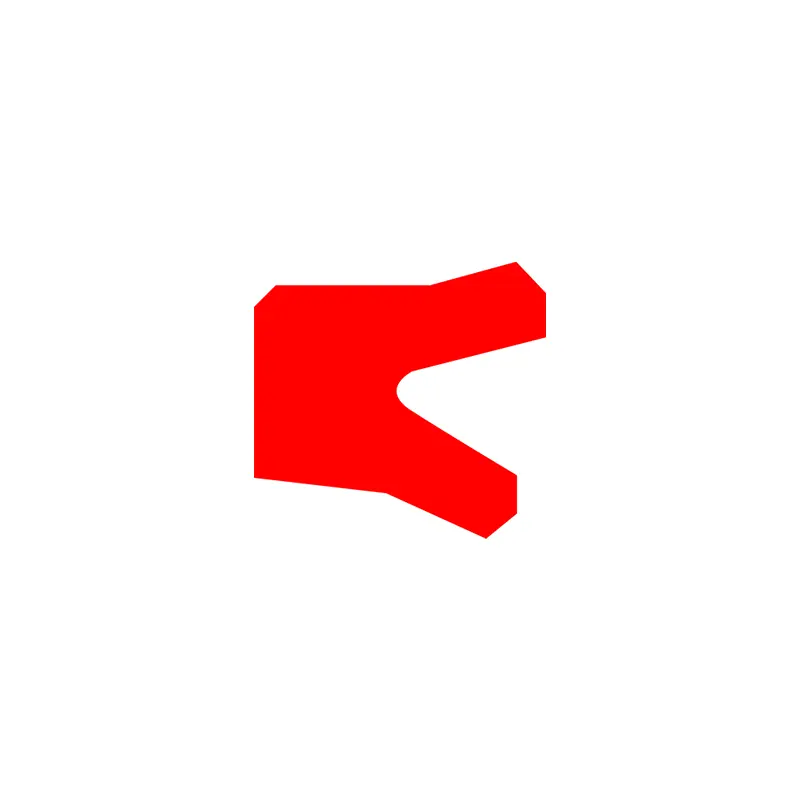

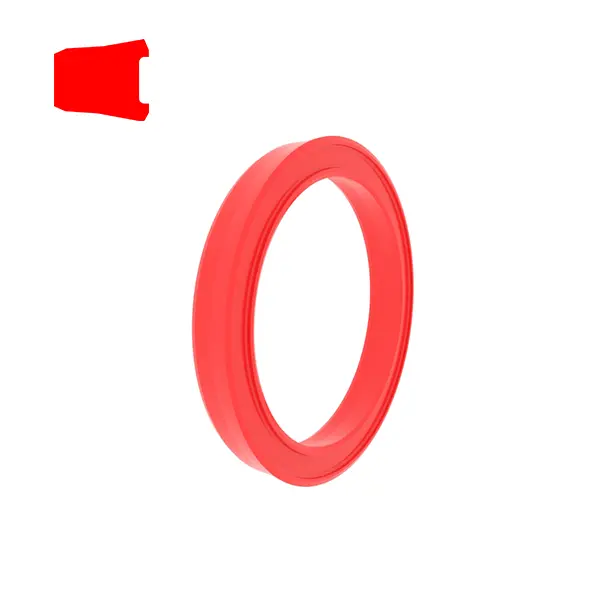

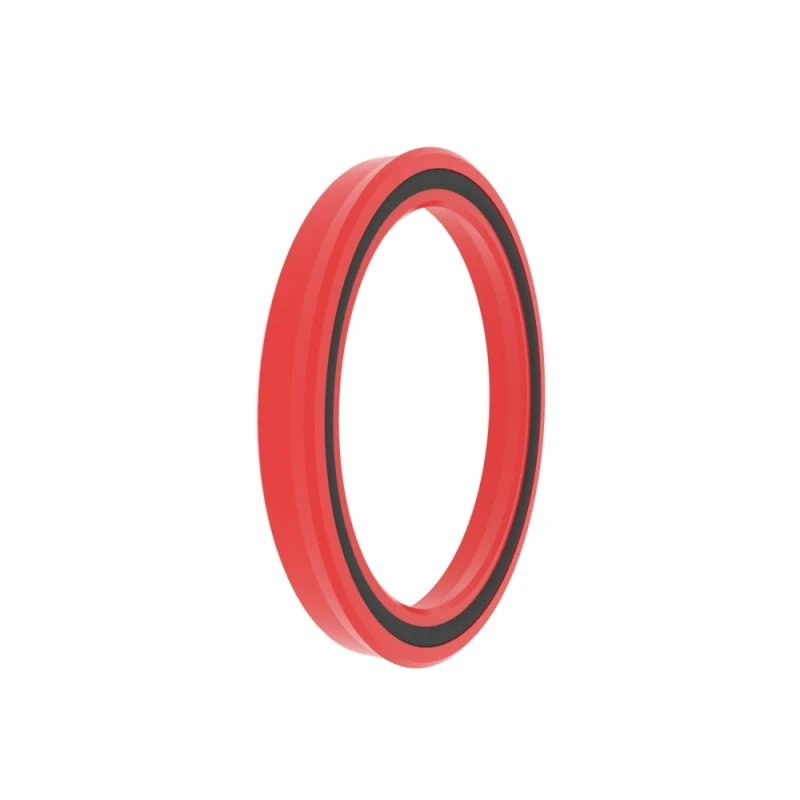

RCS101

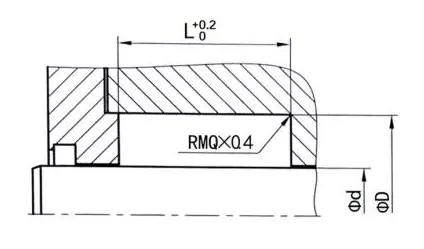

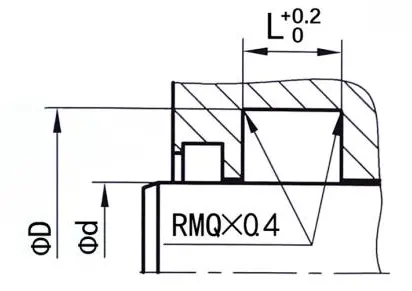

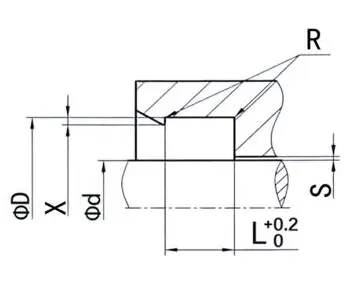

Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur

Contoh pesanan

Model: RCS101

Saiz alur: 100x115x10

Bahan: RC-PU-H

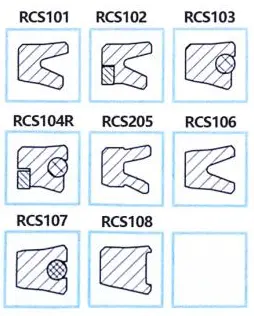

Jenis meterai: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Aplikasi utama: Sesuai untuk silinder hidraulik dan pneumatik
Kelebihan: Embedding stabil di alur, julat suhu yang luas, prestasi pengedap statik dan dinamik yang sangat baik, keupayaan pengekstrakan minyak sisa yang kuat di bawah keadaan dinamik.
Bahan: poliuretana, getah

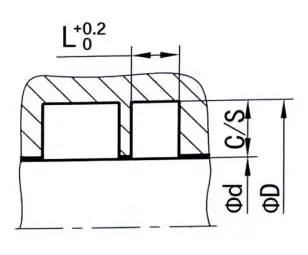

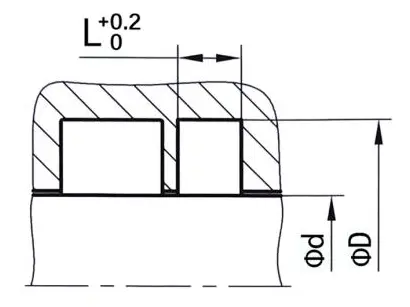

Contoh alur meterai	Berikut adalah dimensi alur standard (meterai habuk dari sebarang saiz dalam julat saiz boleh dihasilkan)
		Φd	Φd	L	c/s	Jurang penyemperitan maksimum
						100BAR	250BAR	400BAR
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

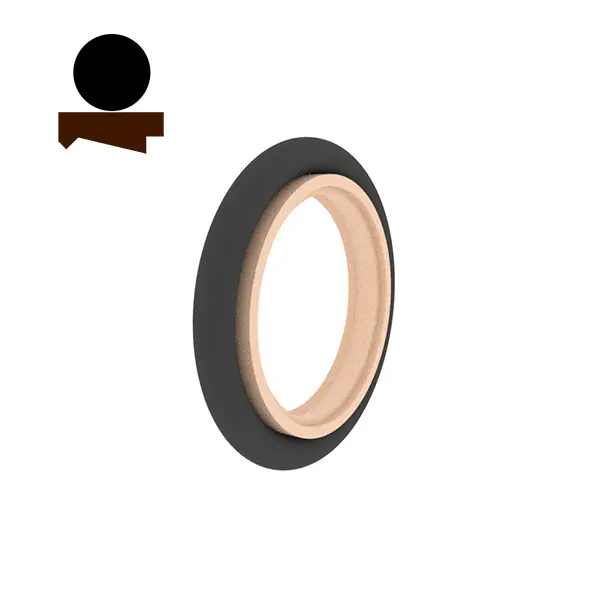

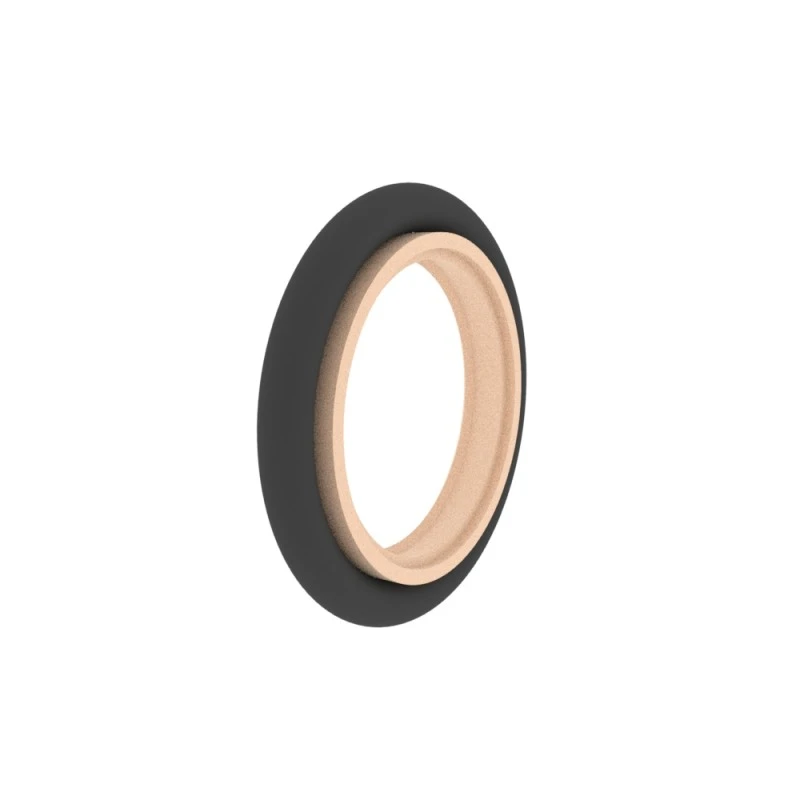

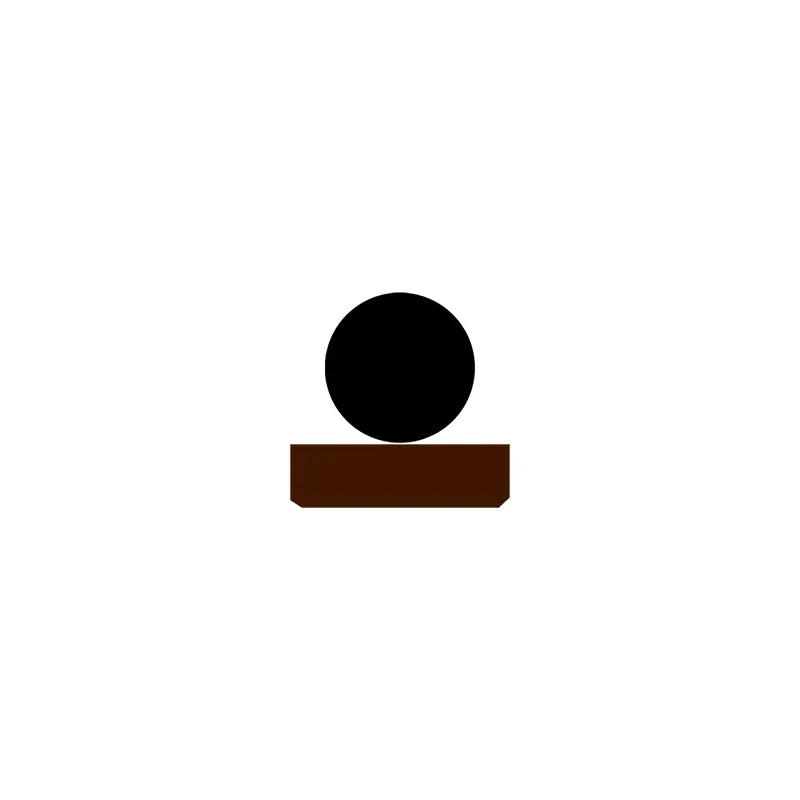

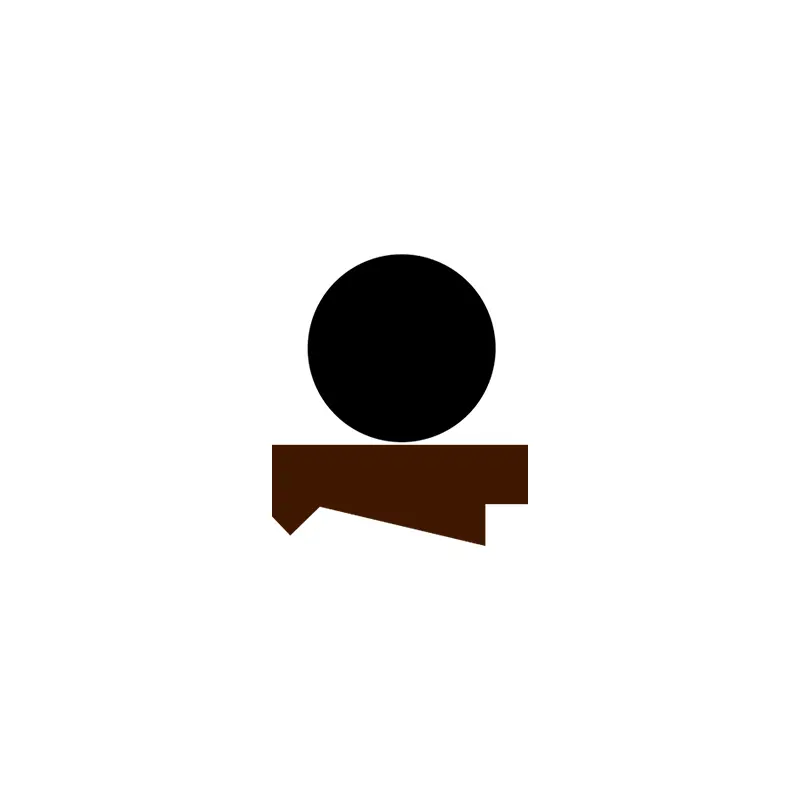

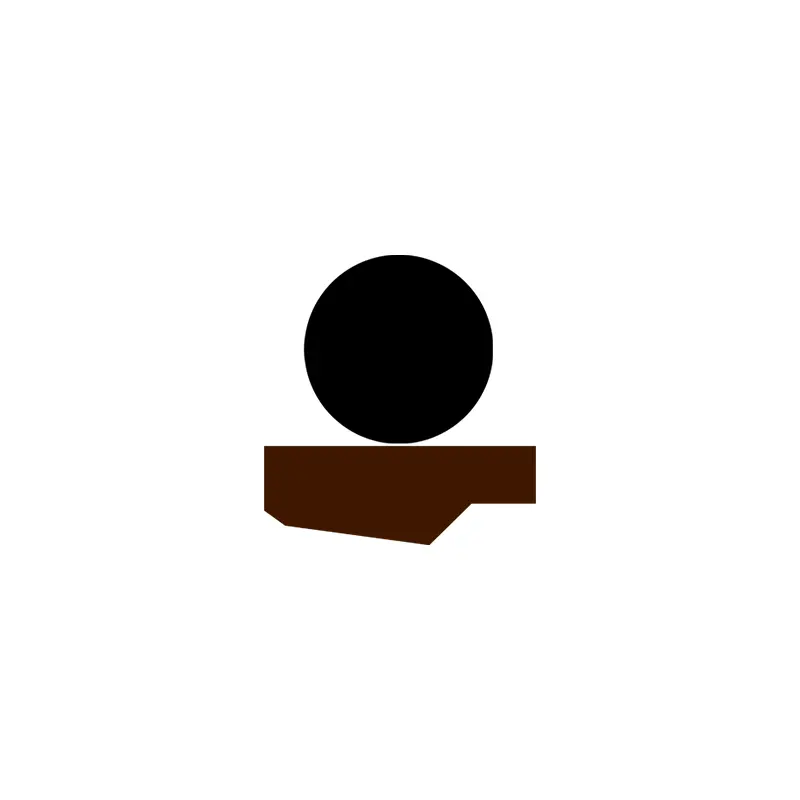

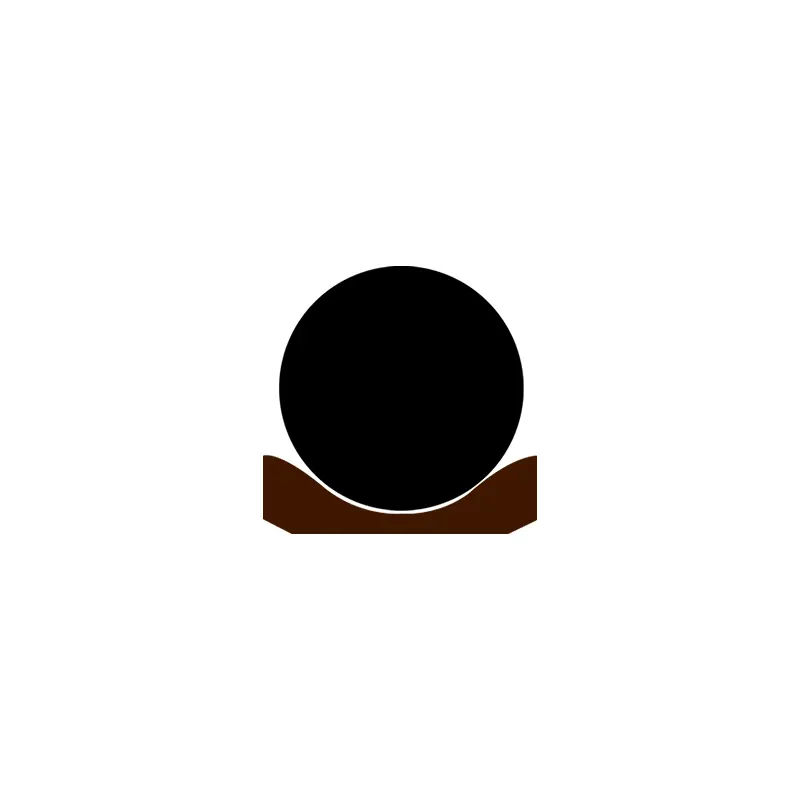

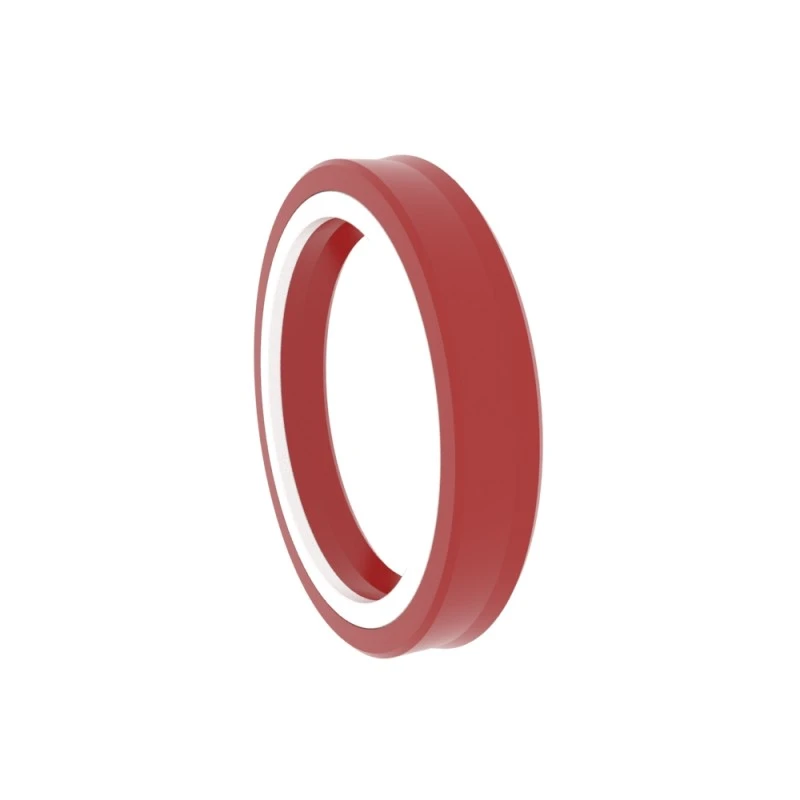

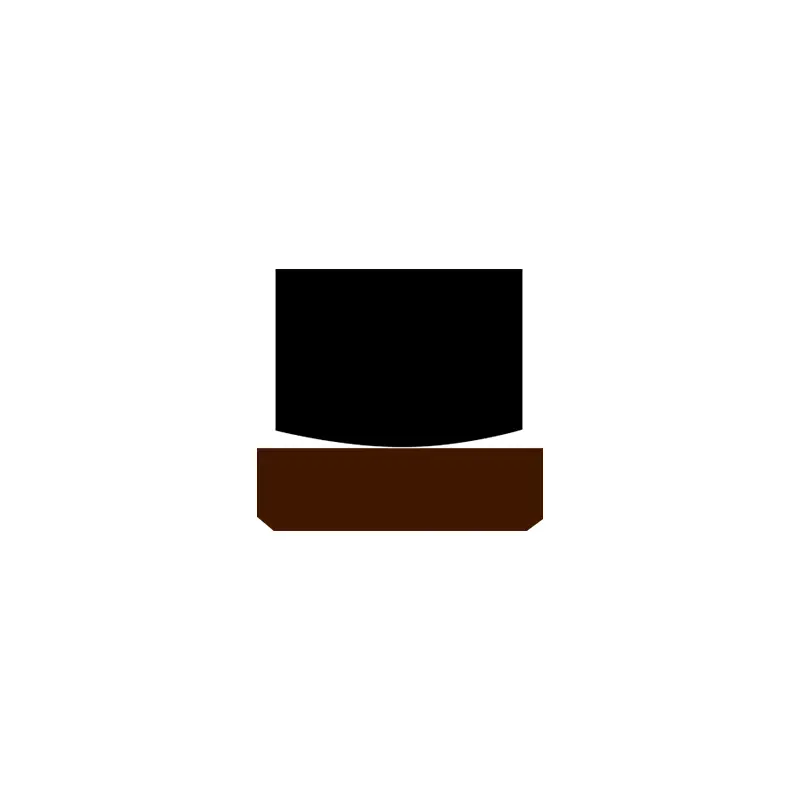

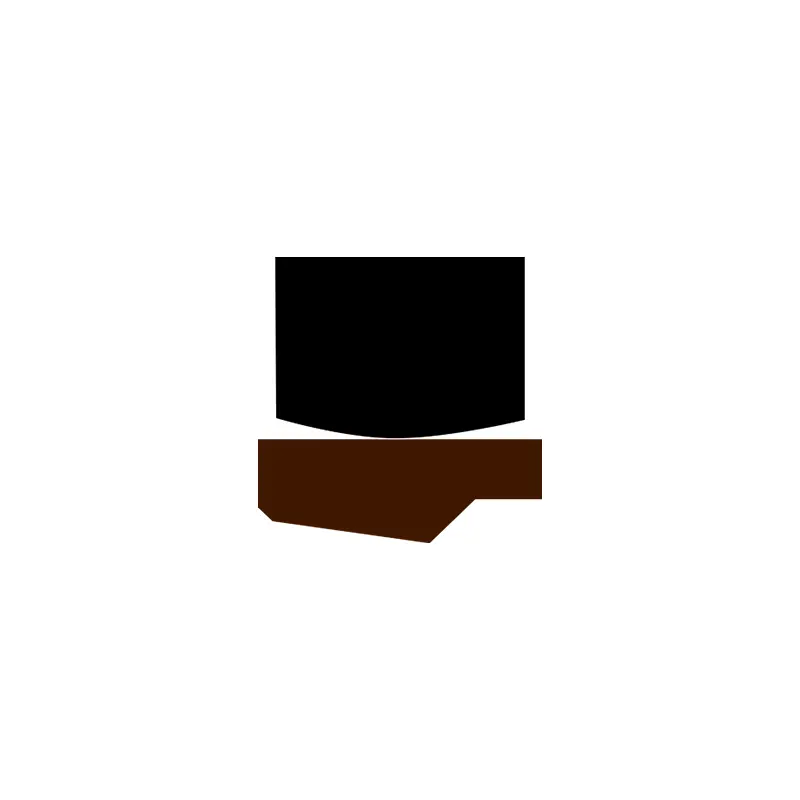

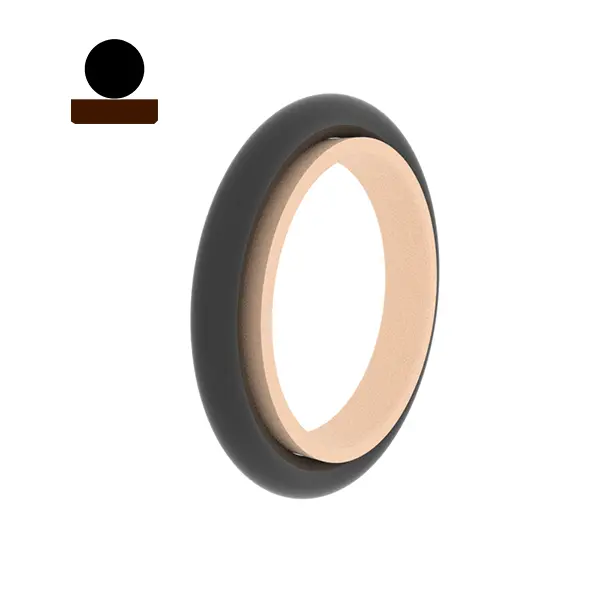

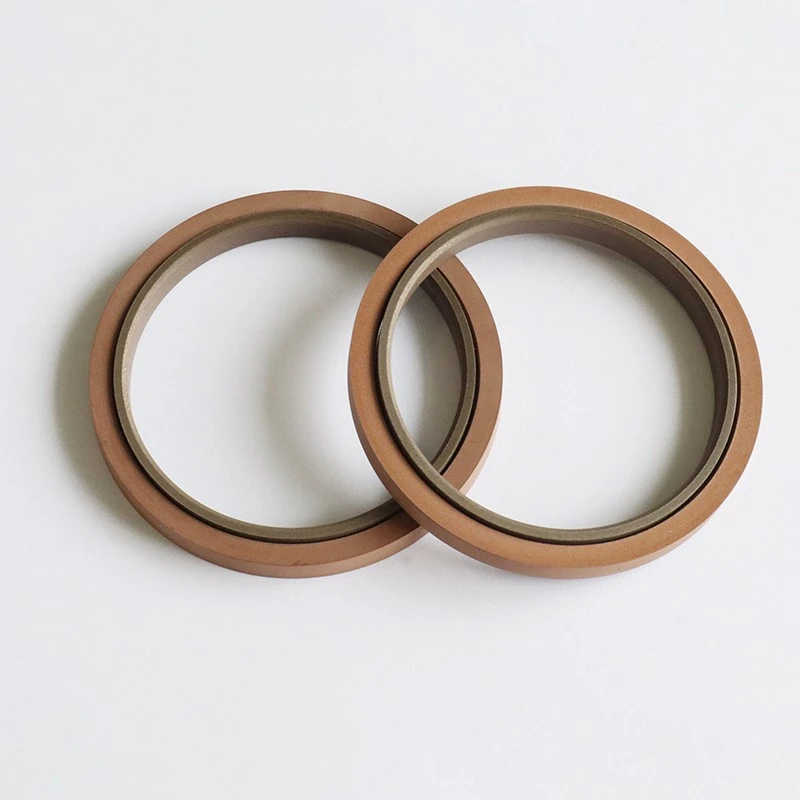

RCS109

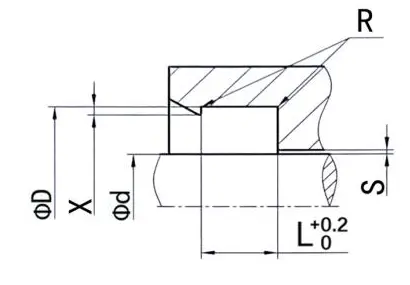

Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur

Contoh pesanan

Model: RCS109

Saiz Groove: 100x115.1x6.3

Bahan: PTFE3+NBR

Jenis meterai: RCS109
Permohonan Utama: Kenderaan Kejuruteraan, Jentera Pertanian, Kren, Peralatan Hidraulik Marin, Alat Mesin.
Kelebihan: Geseran yang rendah, tidak merayap, rintangan haus yang tinggi, hanya prestasi anti-ekstrusi yang baik, kekonduksian terma yang baik, alur embedding yang stabil, julat suhu yang luas.
Bahan: Tetrafluoroethylene, getah nitril atau getah fluorin

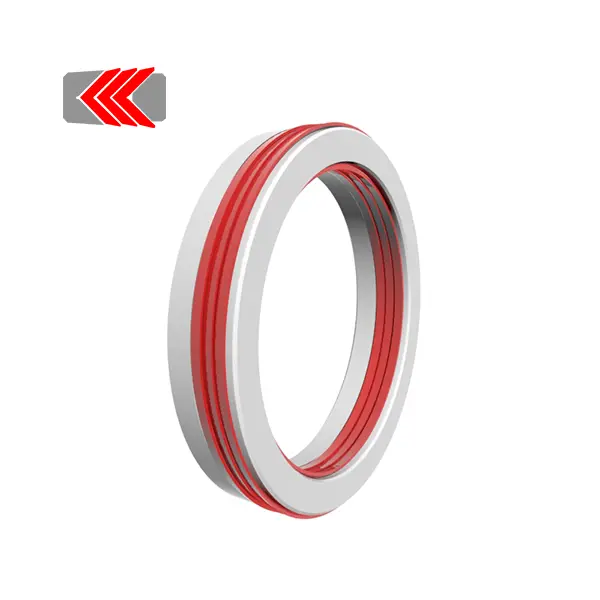

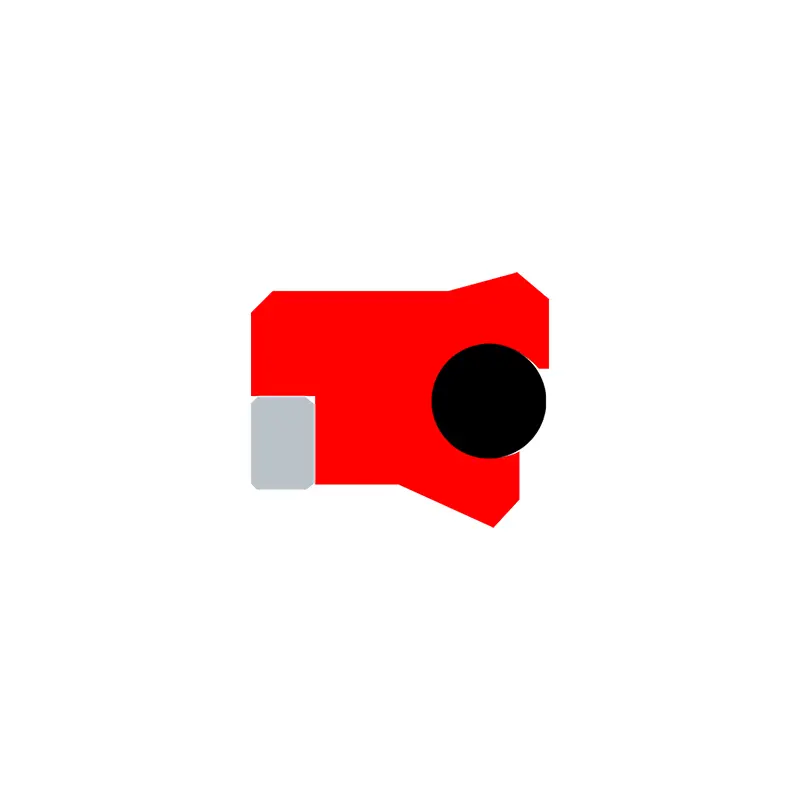

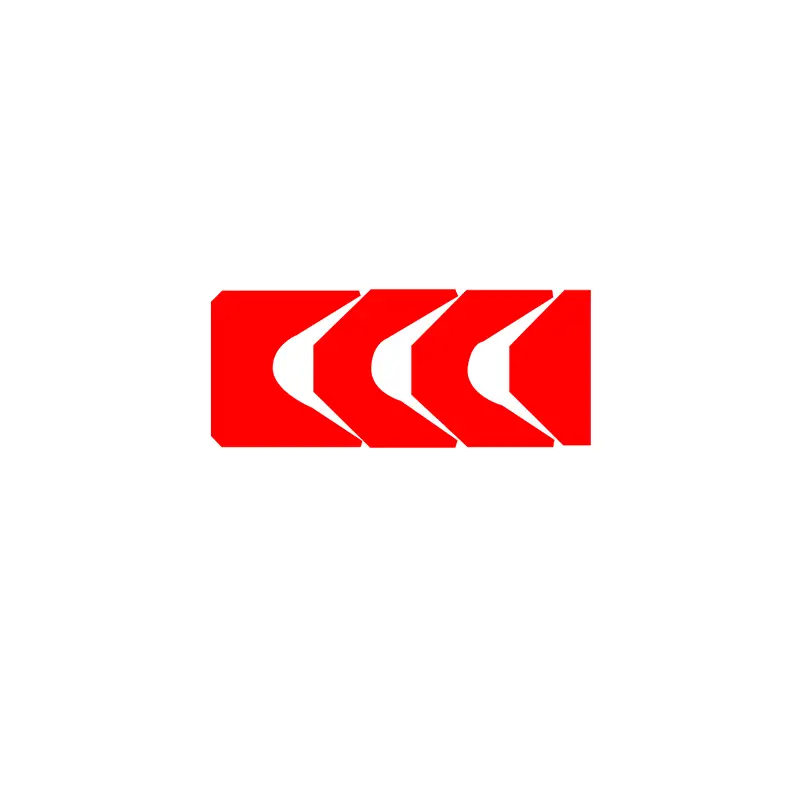

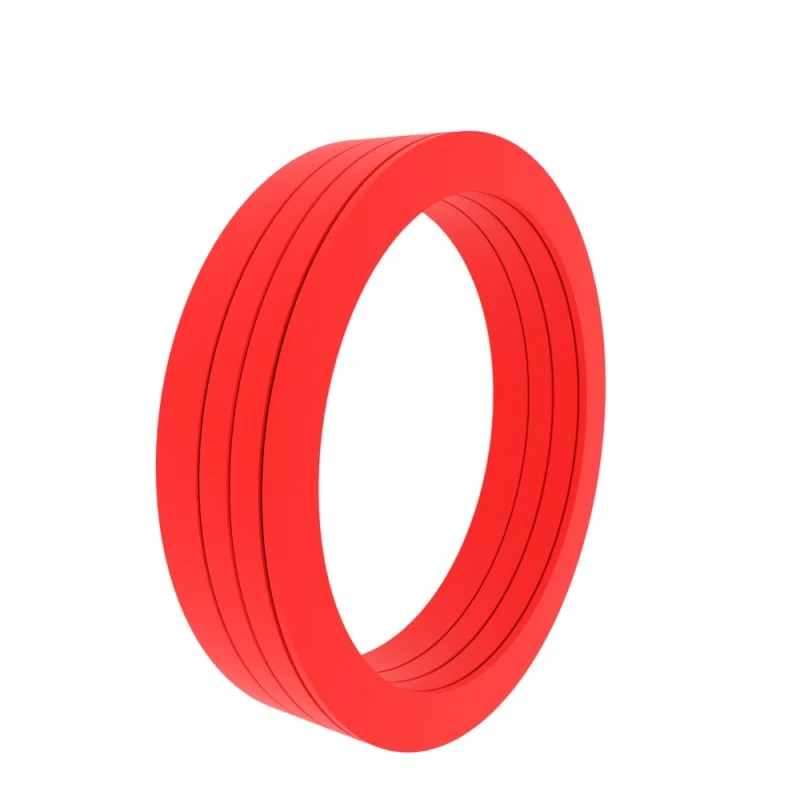

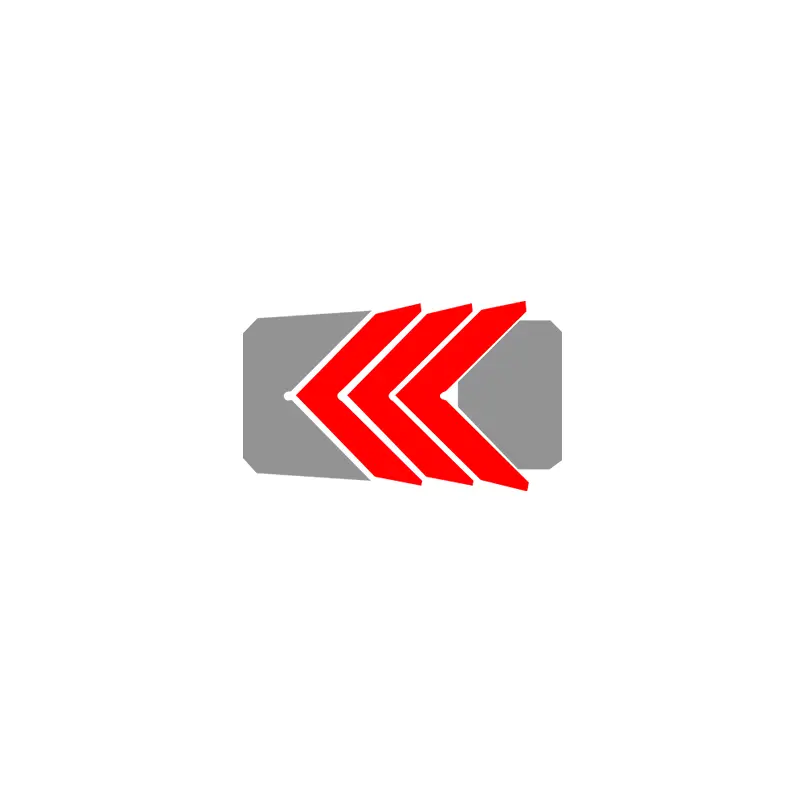

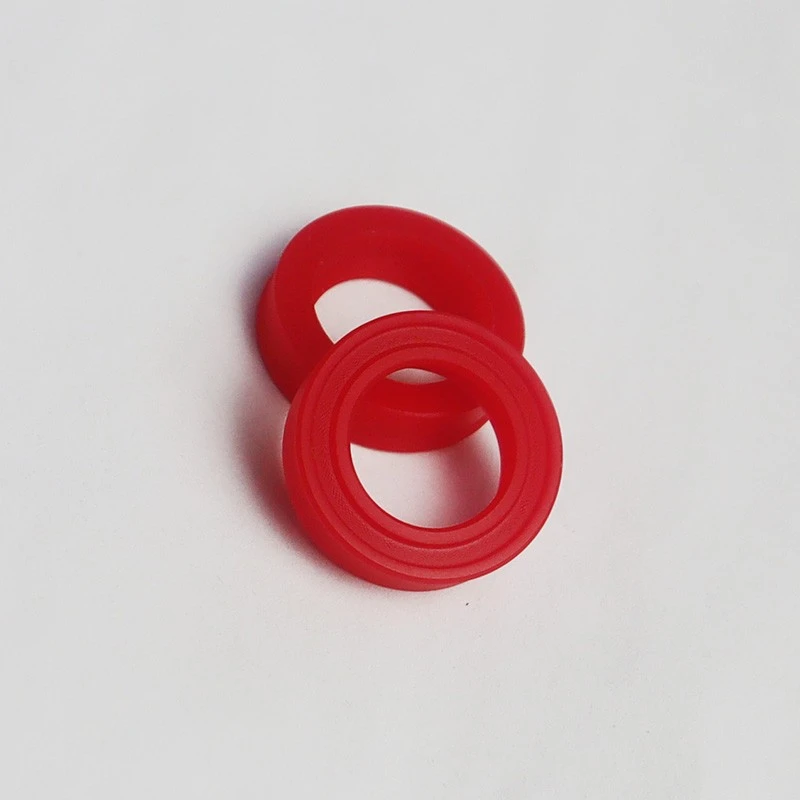

RCS110-112

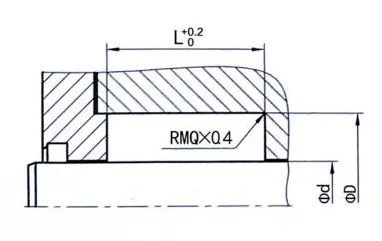

Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur

Contoh pesanan

Model: RCS110-112

Saiz alur: 100x120x32

Bahan: RC-PU-H+POM

Jenis meterai: RCS110-112, RCS126-128
Permohonan Utama: Untuk Jentera Perindustrian Berat, Tekan
Kelebihan: Sesuai untuk batang omboh lama, jenis terbuka mudah dipasang creeper
Bahan: Polyurethane, Polyoxymethylene, Nylon

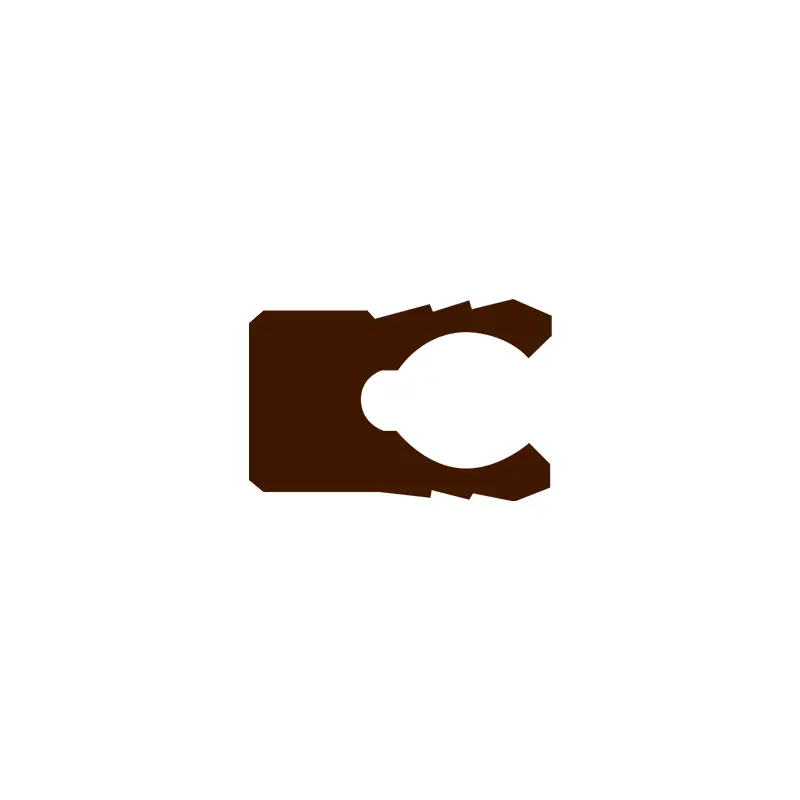

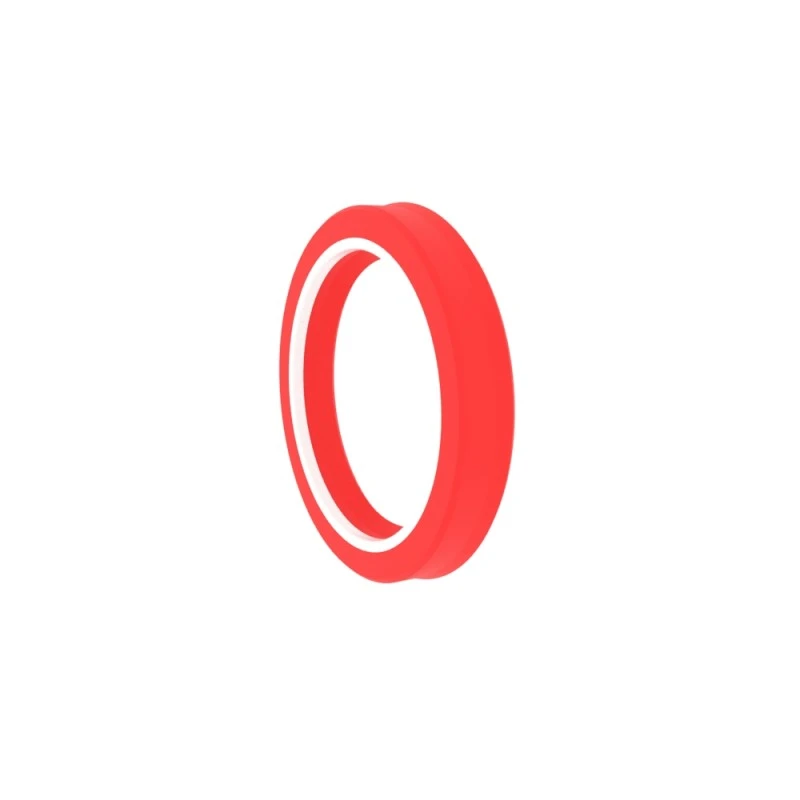

RCS119
Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur

Contoh pesanan

Model: RCS119

Saiz alur: 100x109.4x7.1

Bahan: PTFE2+NBR

Jenis meterai: RCS119
Aplikasi utama: industri kimia, silinder pesat dan jentera kedudukan. Industri makanan, industri farmaseutikal.
Kelebihan: Tahan suhu tinggi dan pelbagai media kimia, pekali geseran yang rendah, tiada rayapan, ciri geseran kering yang baik, nilai statik dan geseran yang rendah.
Bahan: PTFE+Spring Leaf
