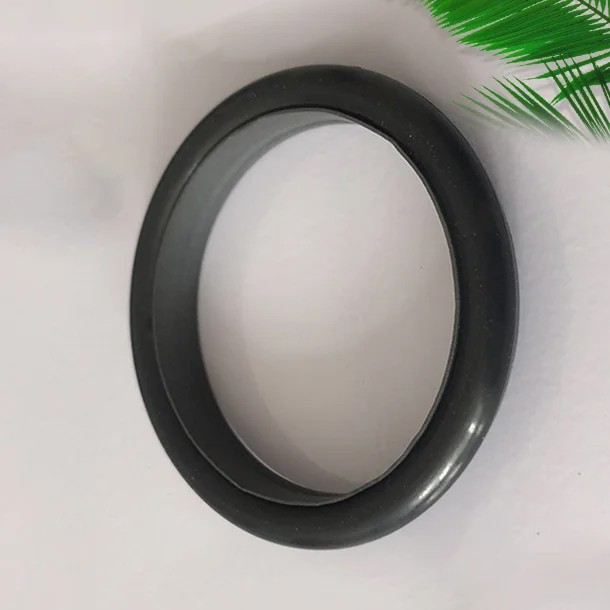

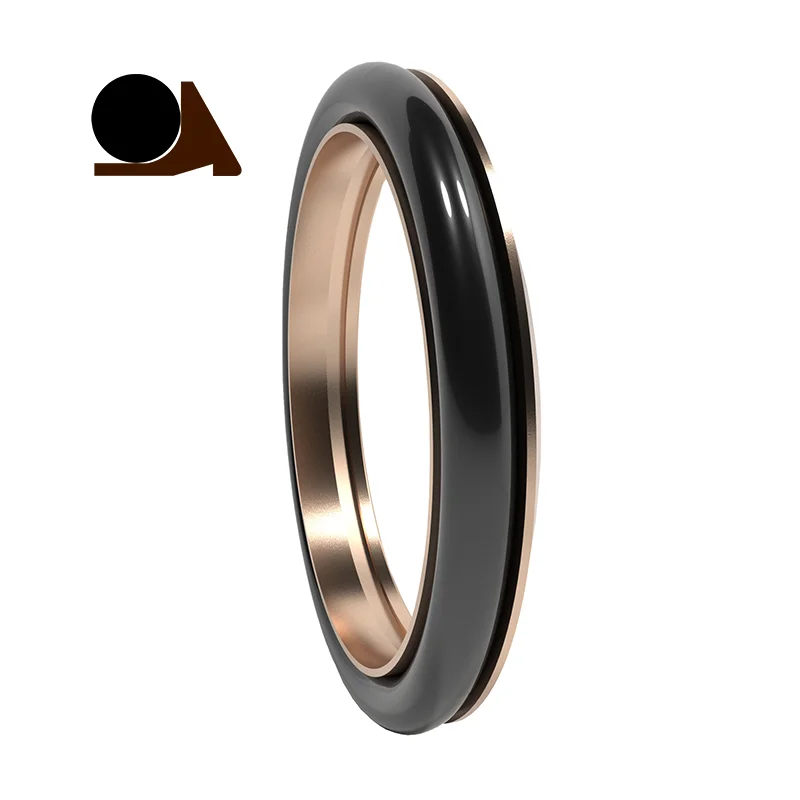

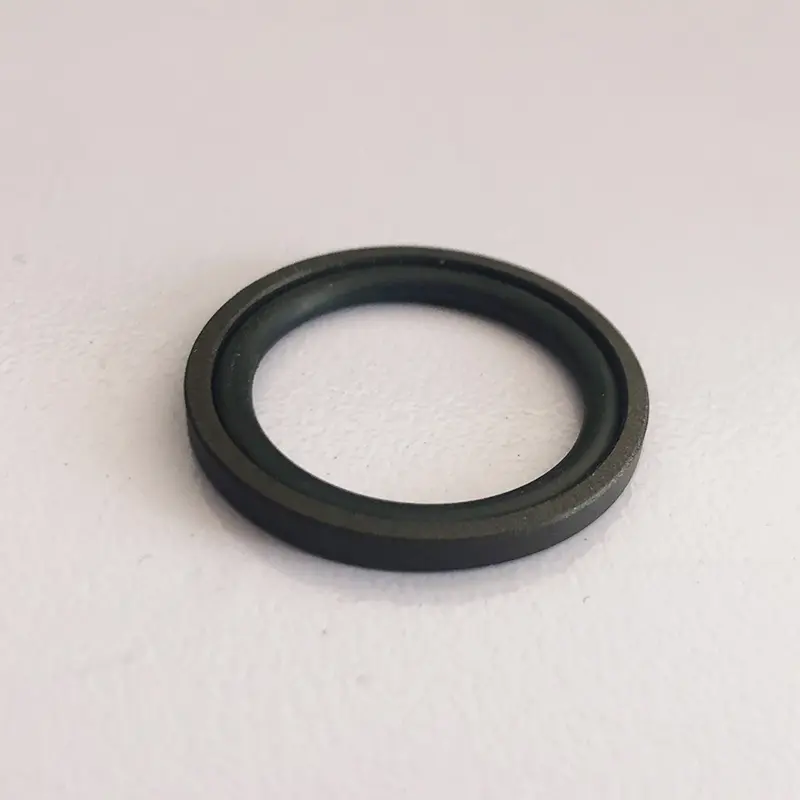

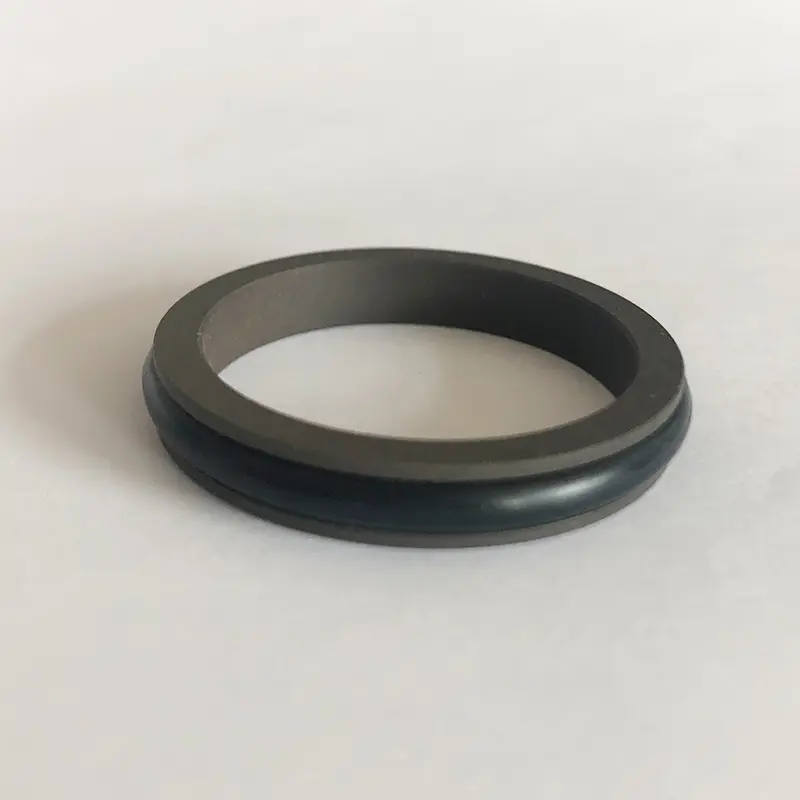

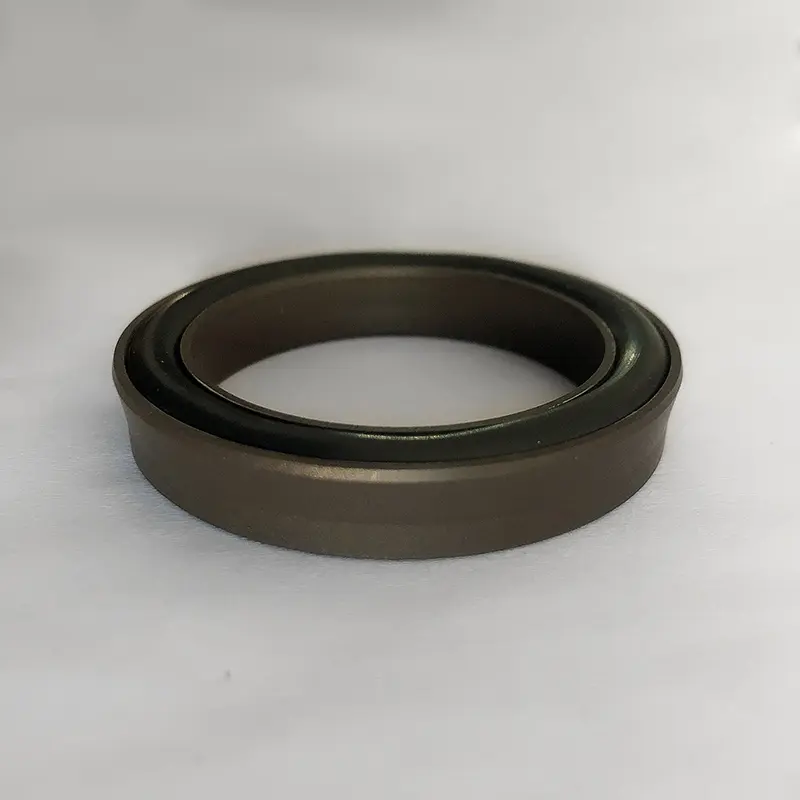

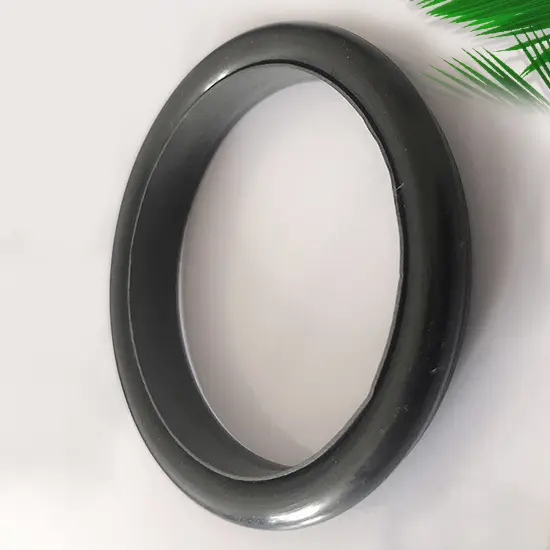

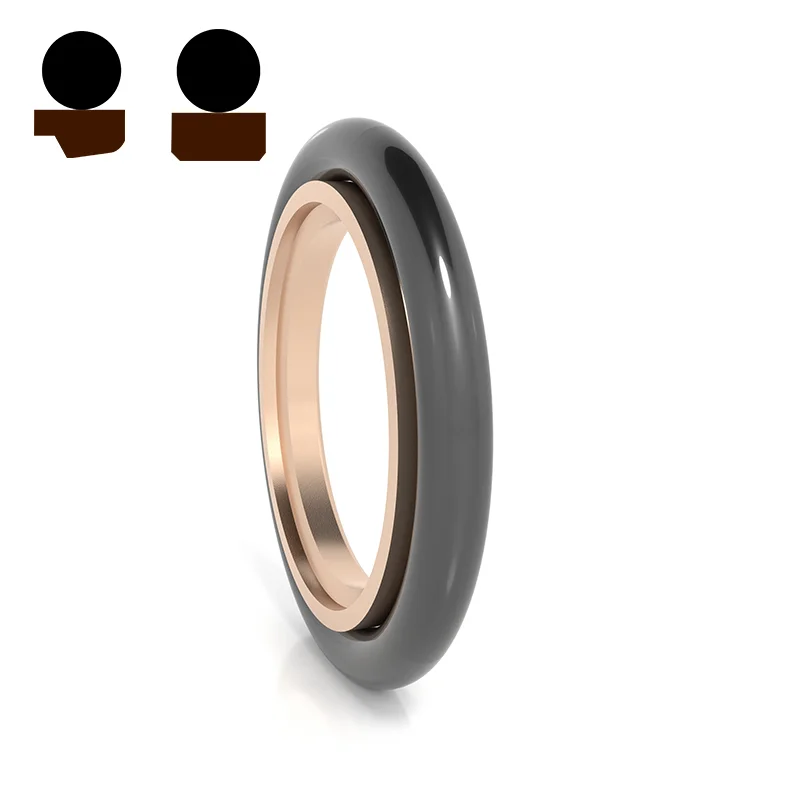

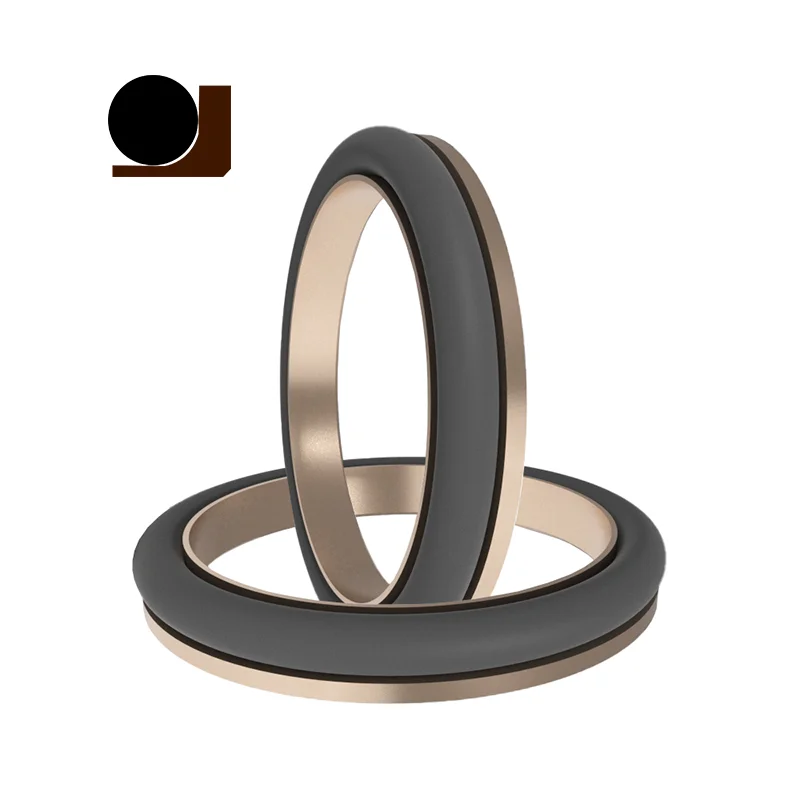

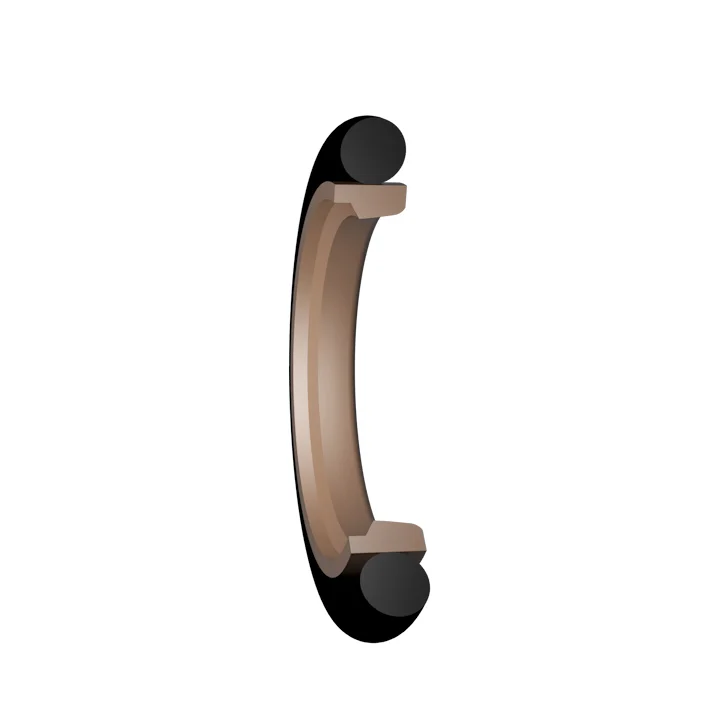

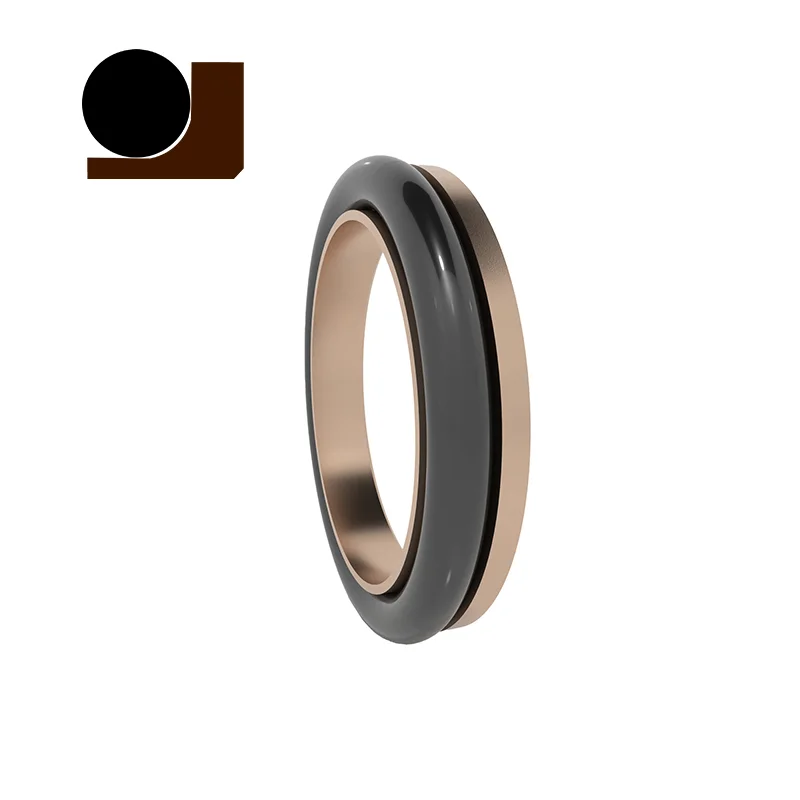

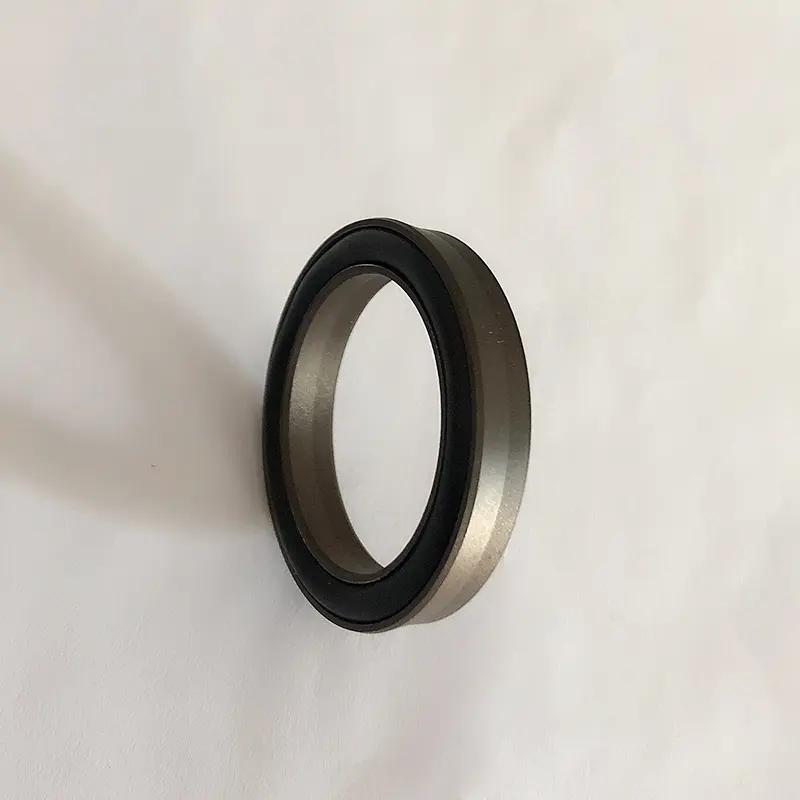

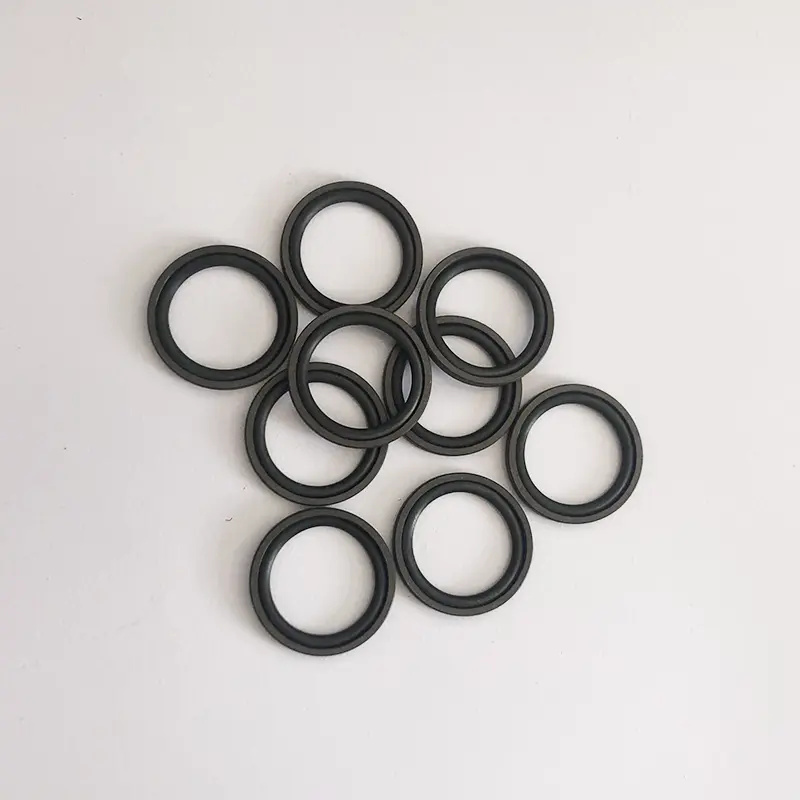

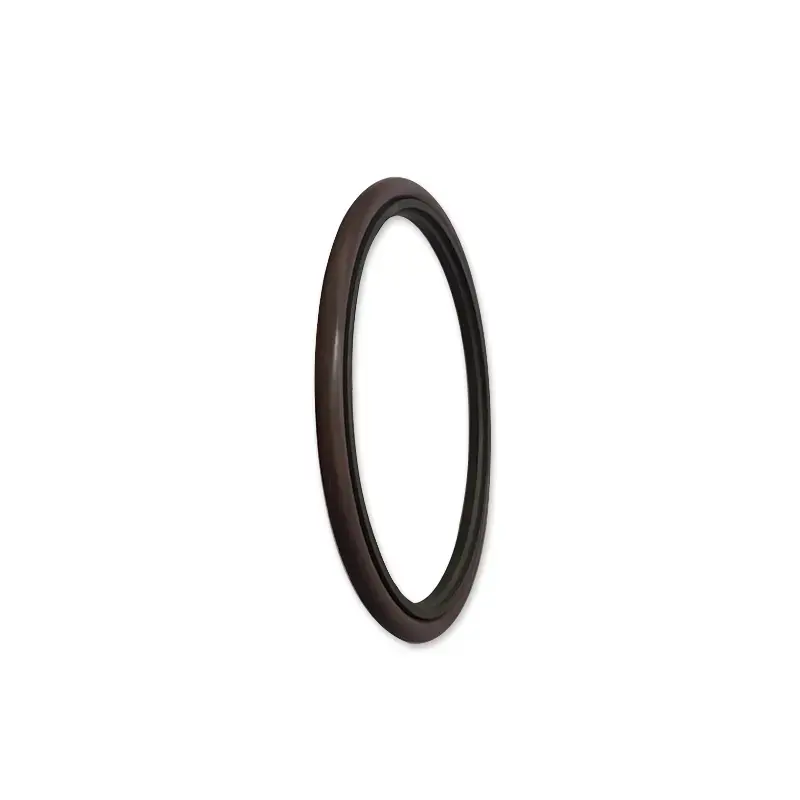

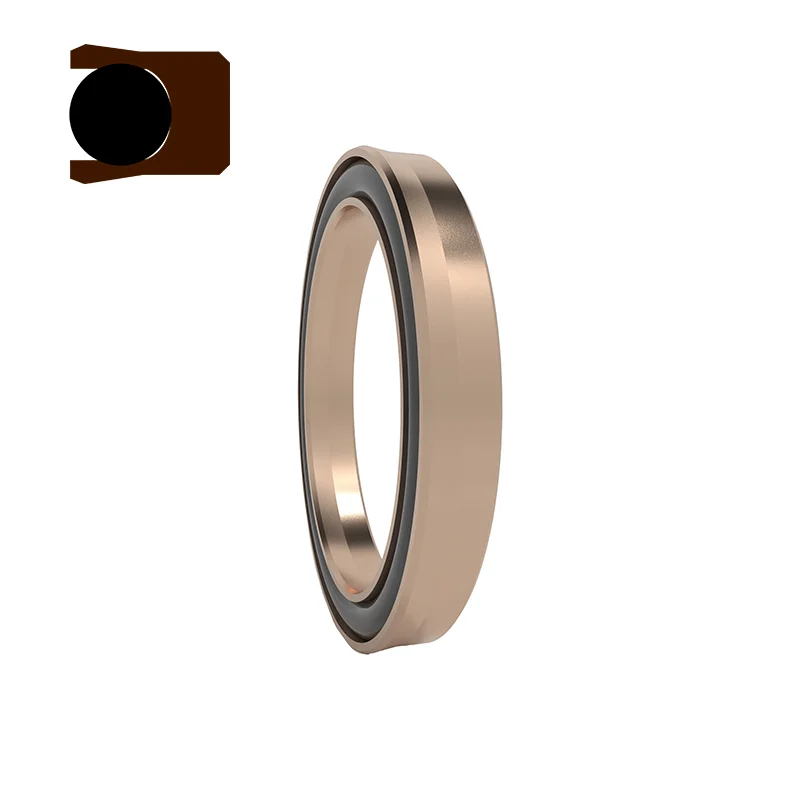

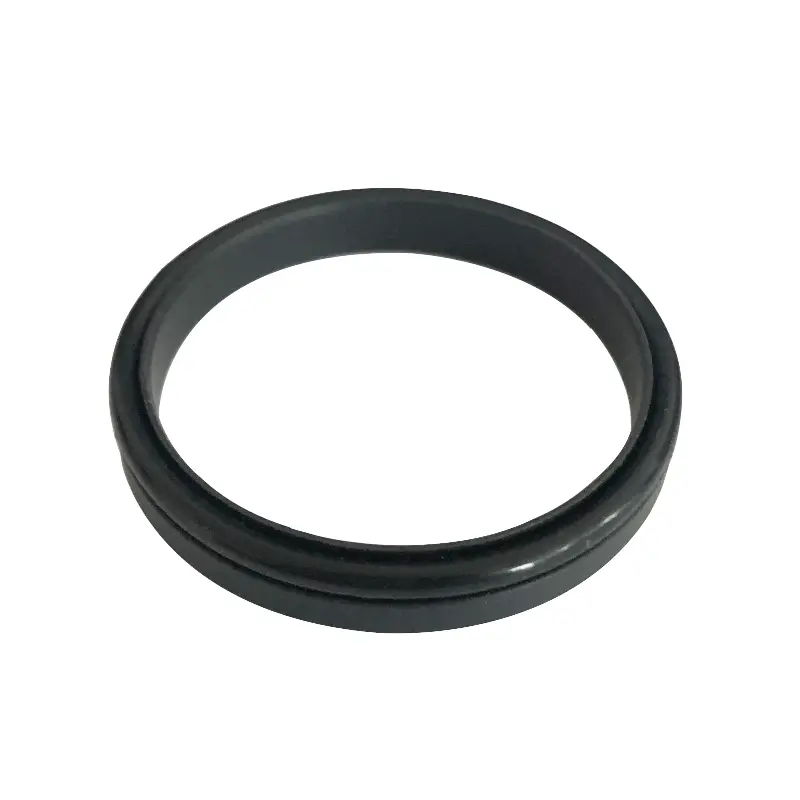

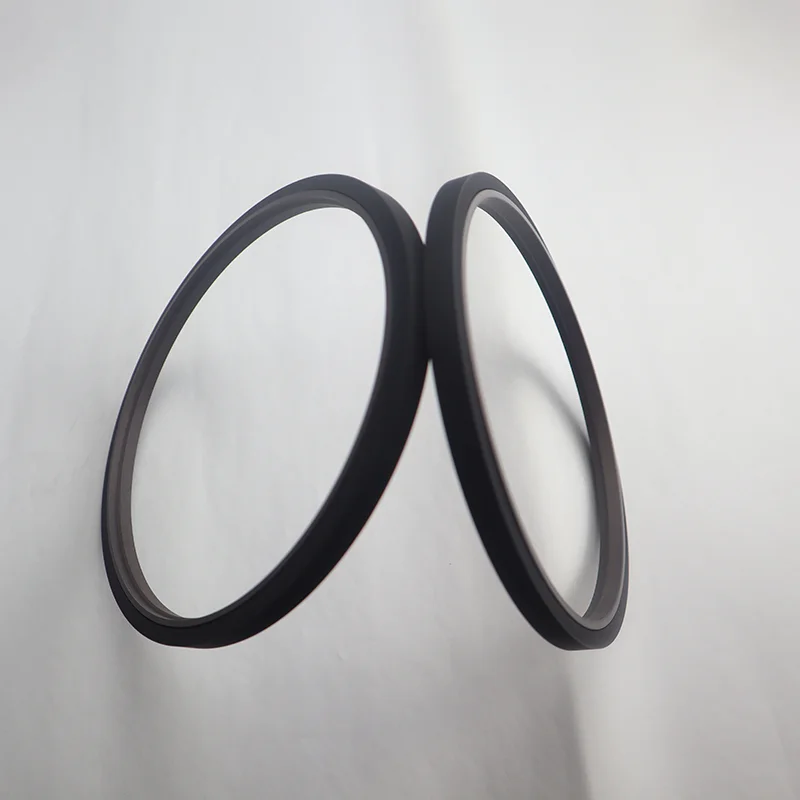

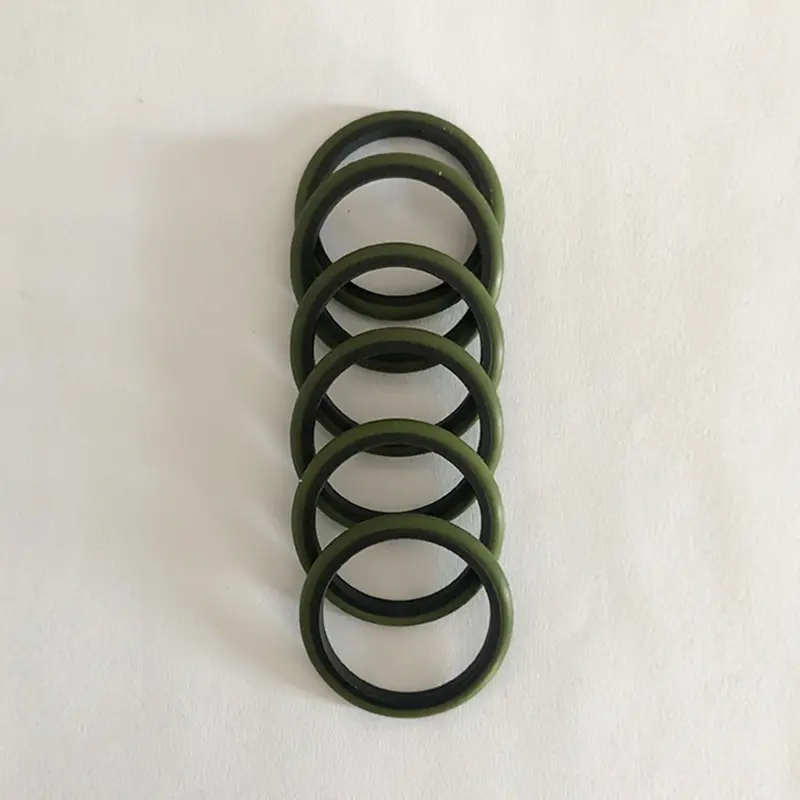

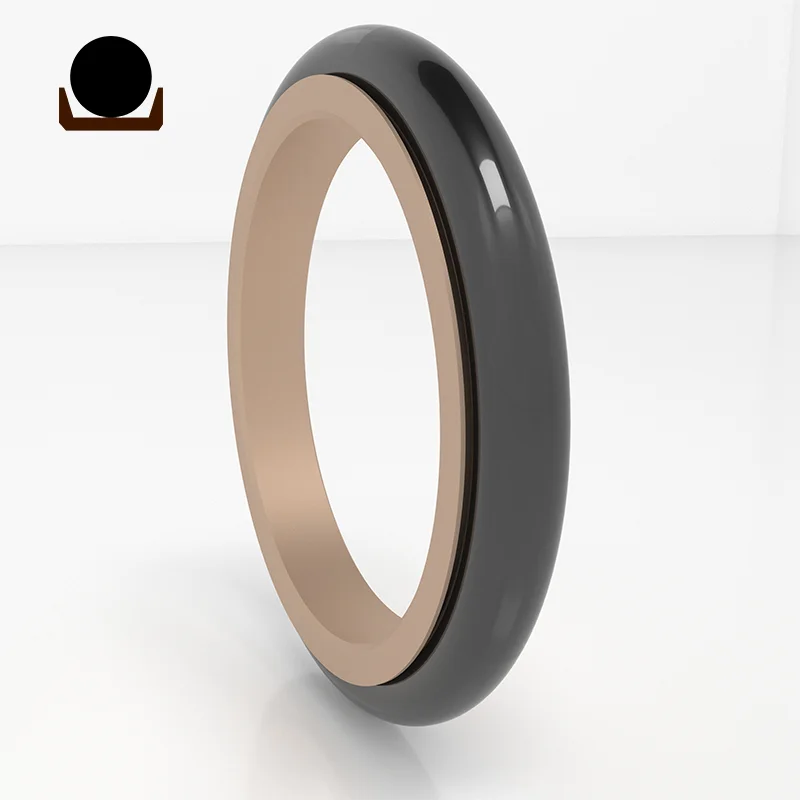

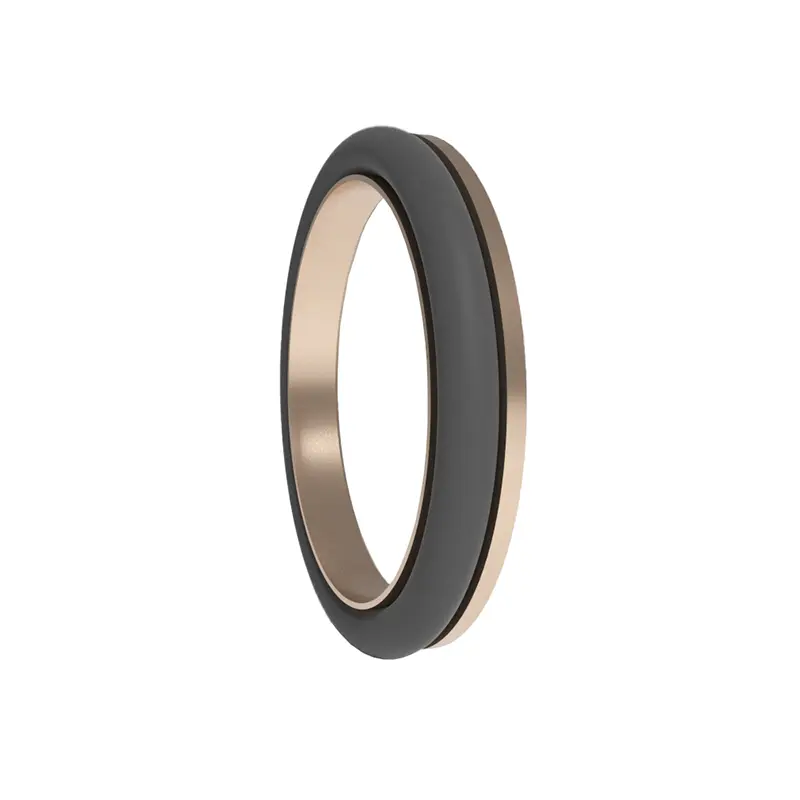

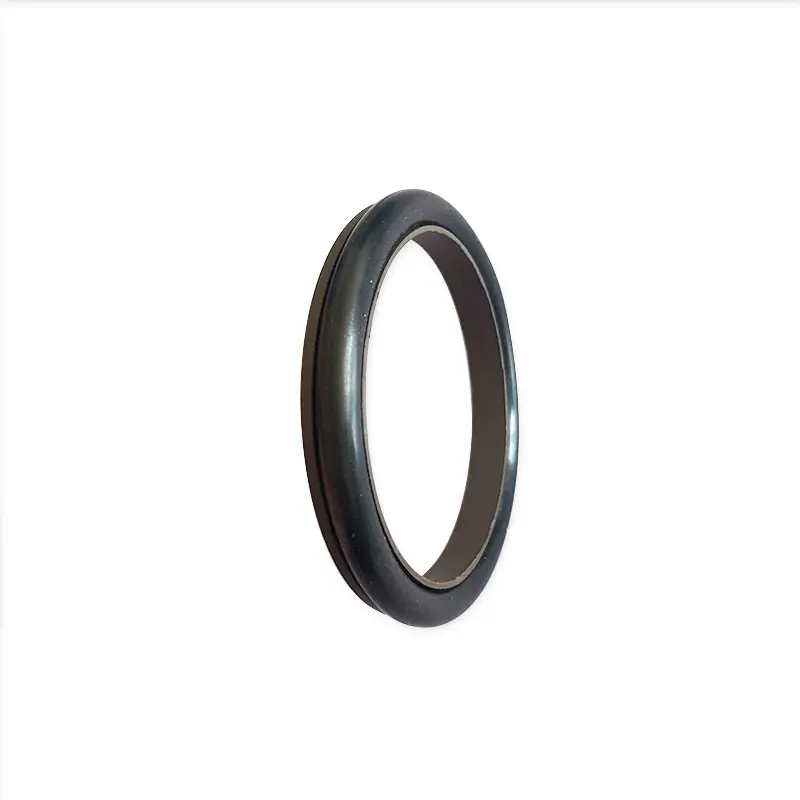

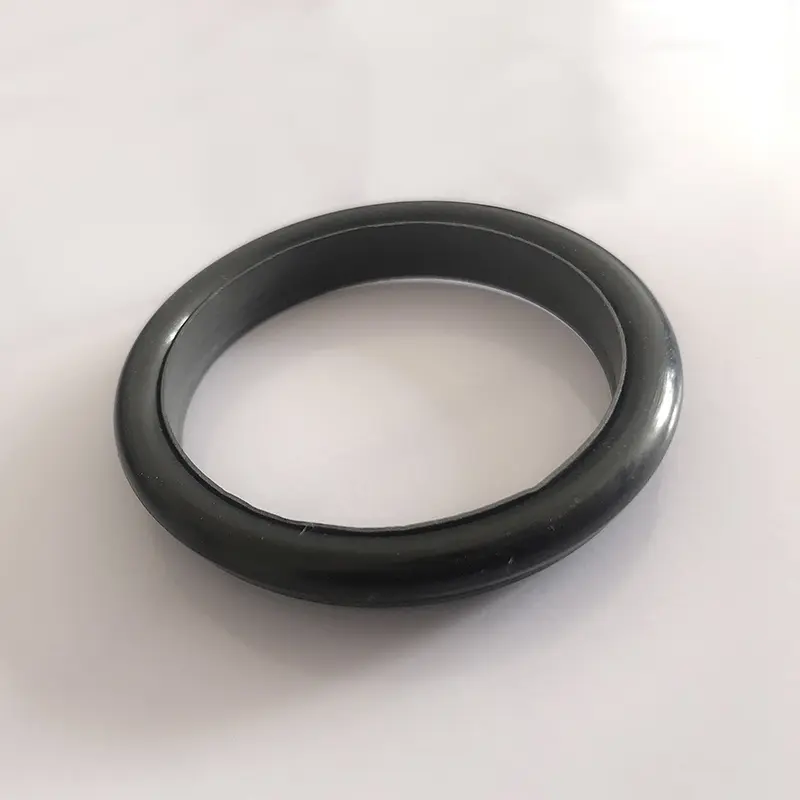

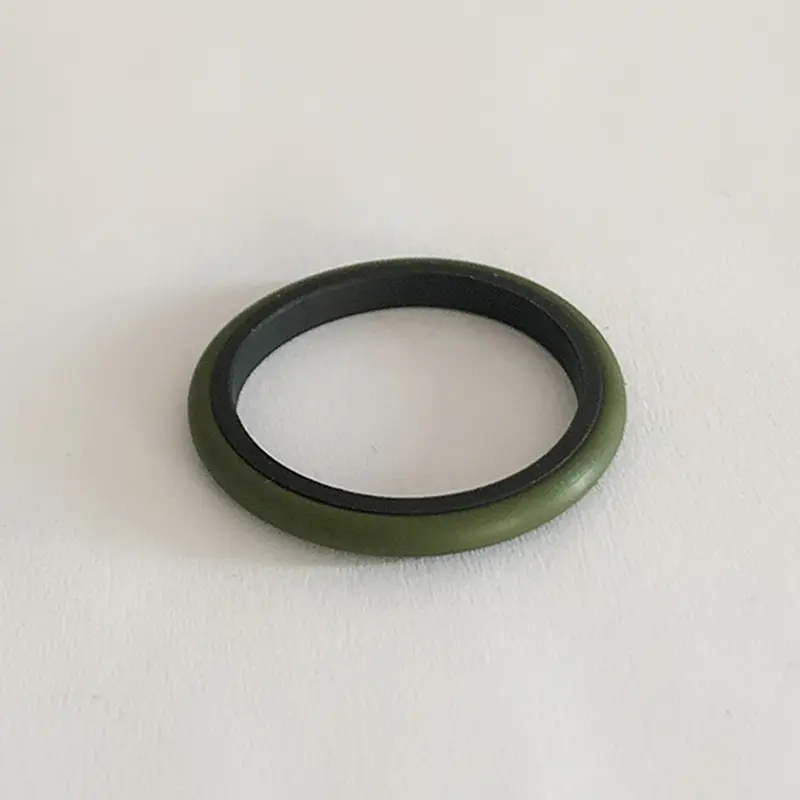

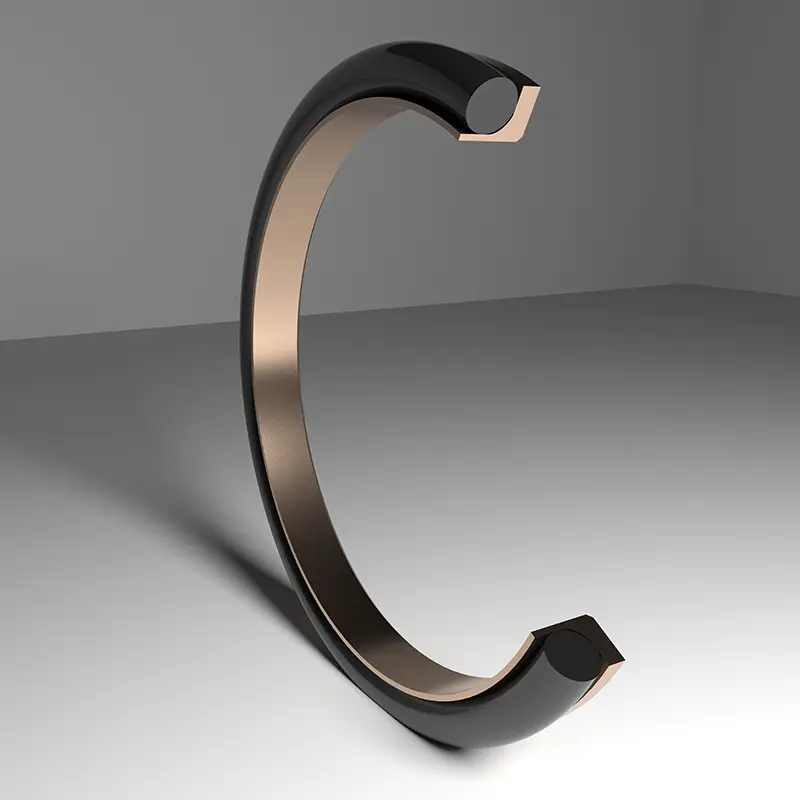

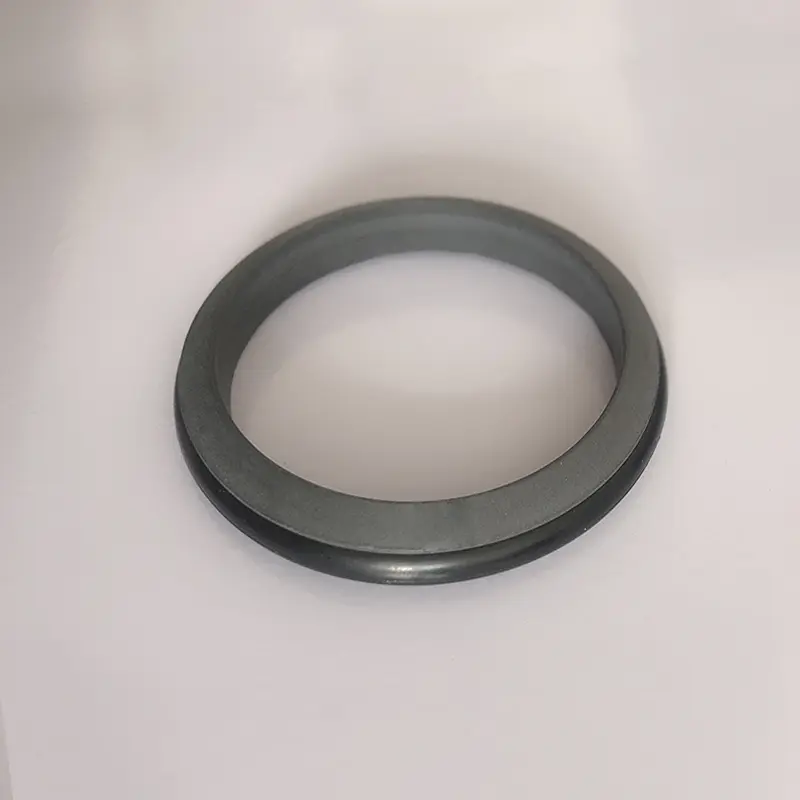

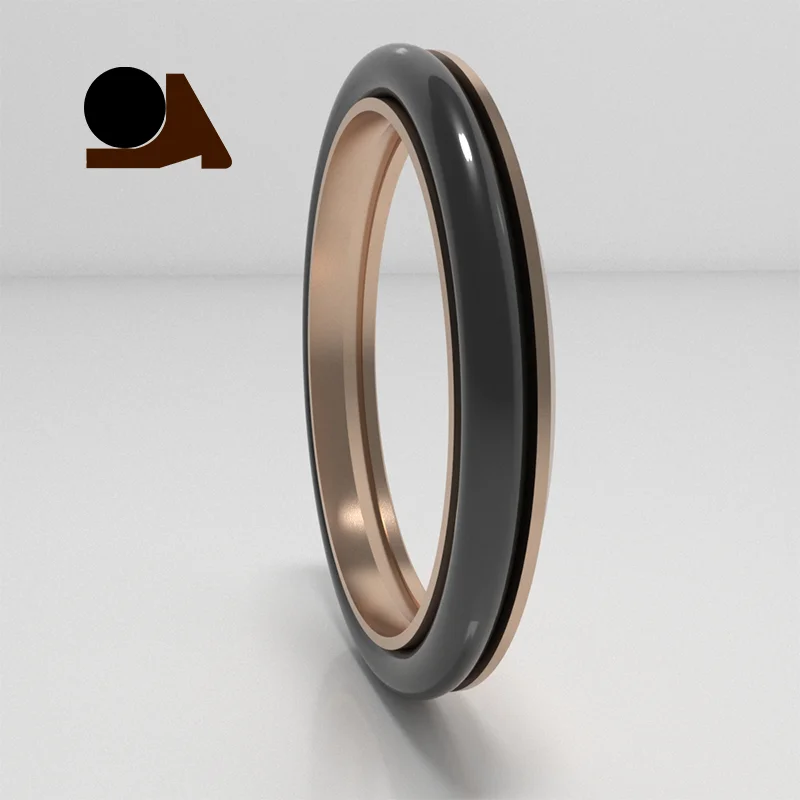

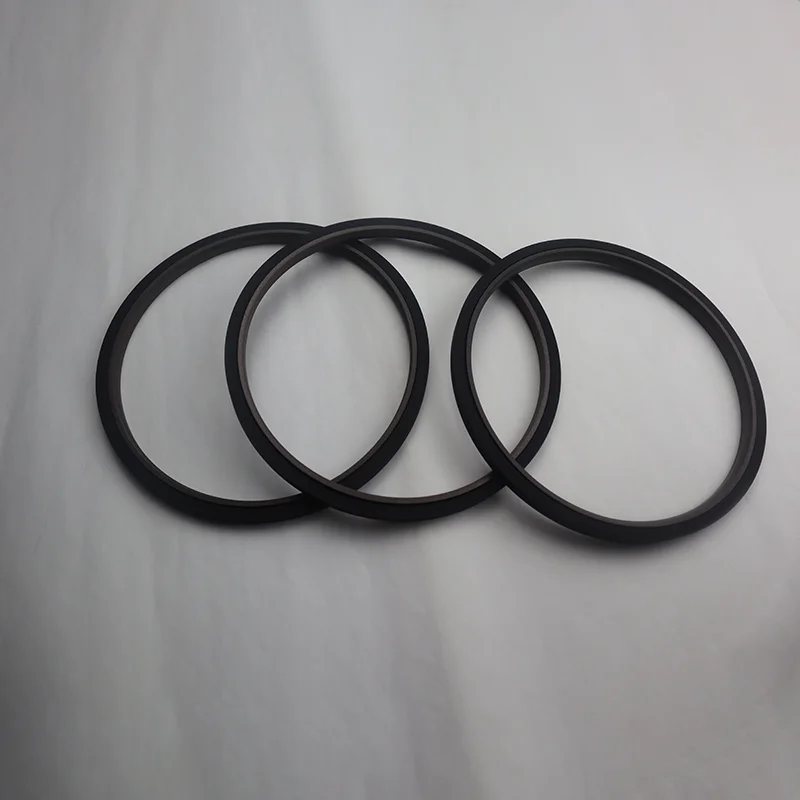

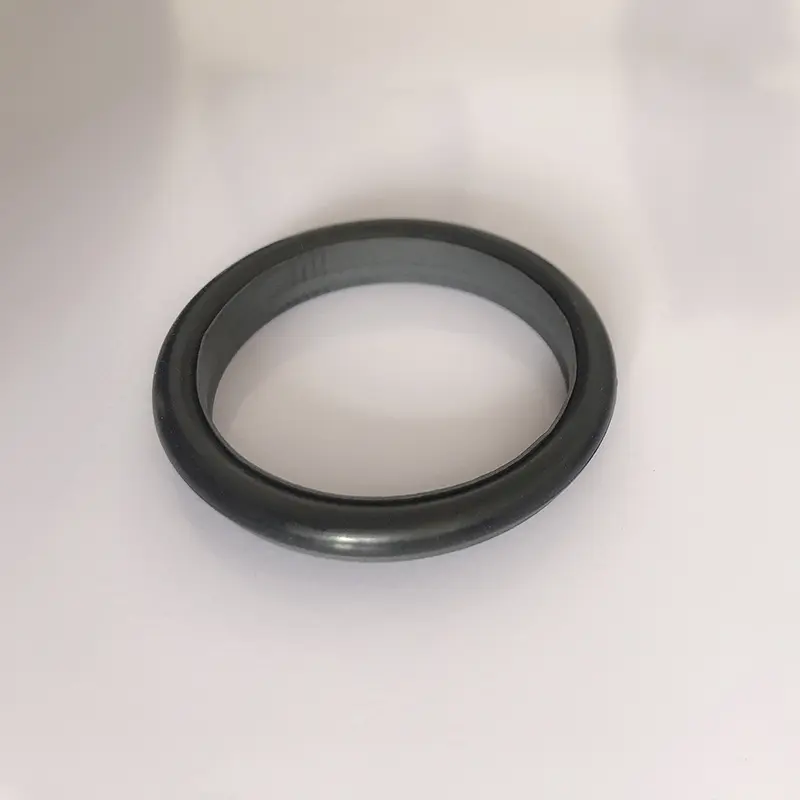

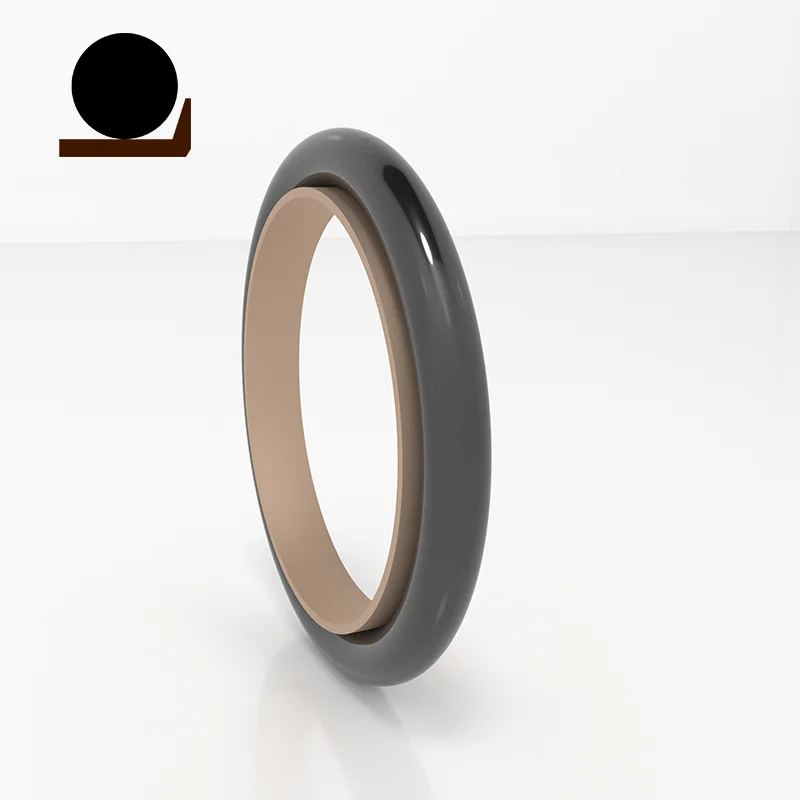

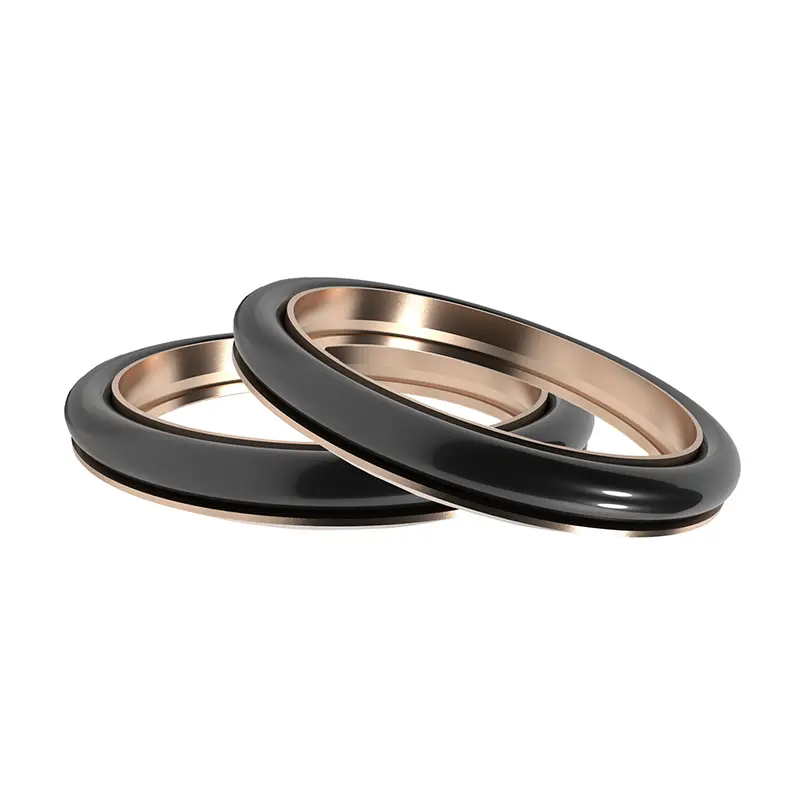

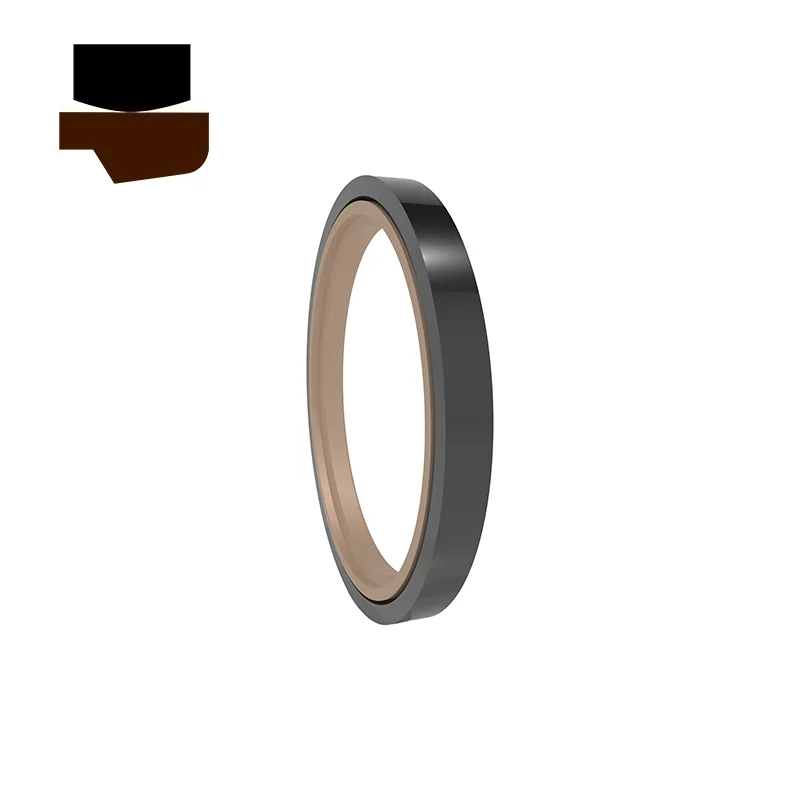

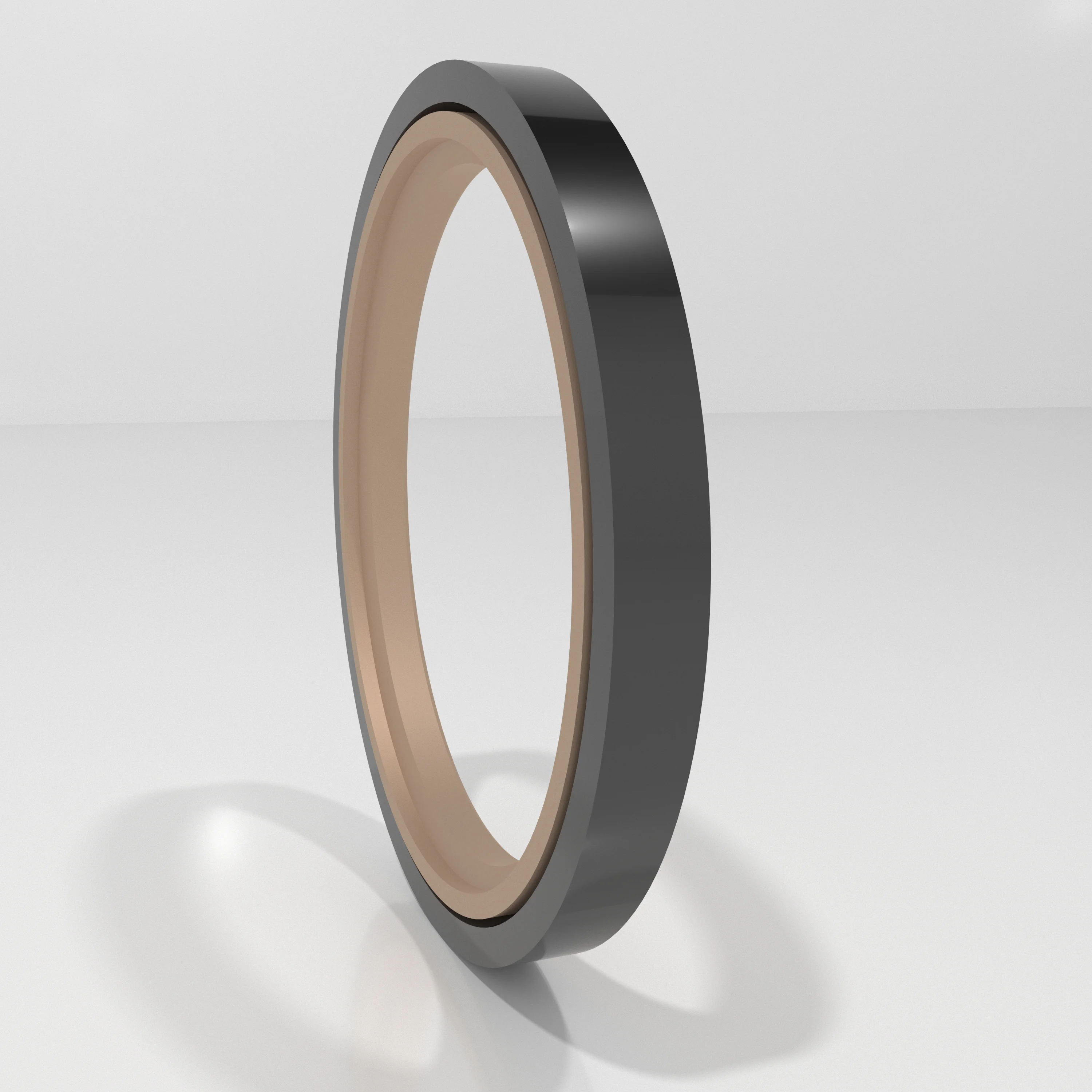

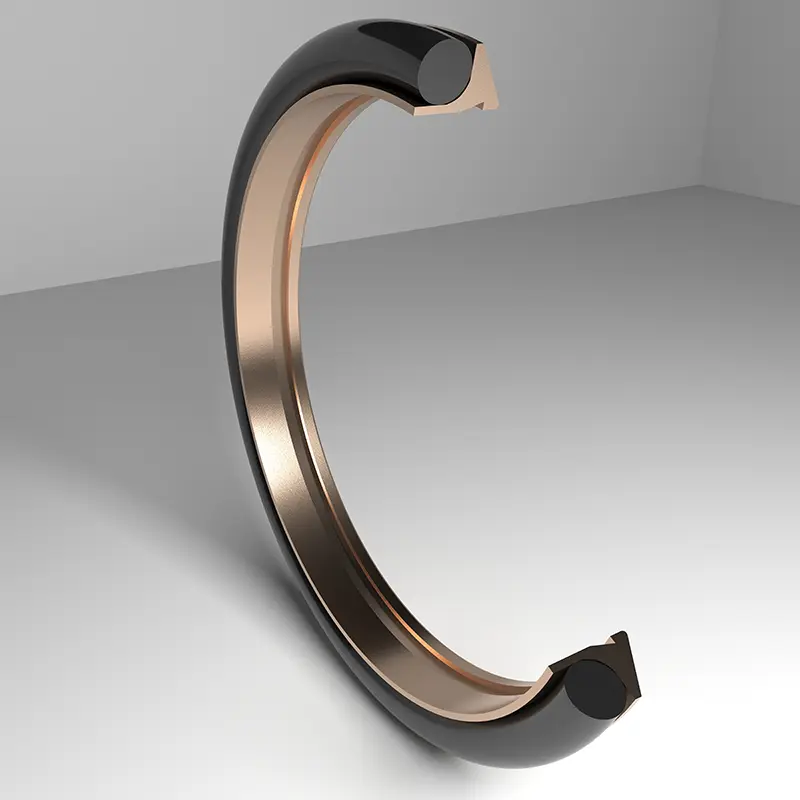

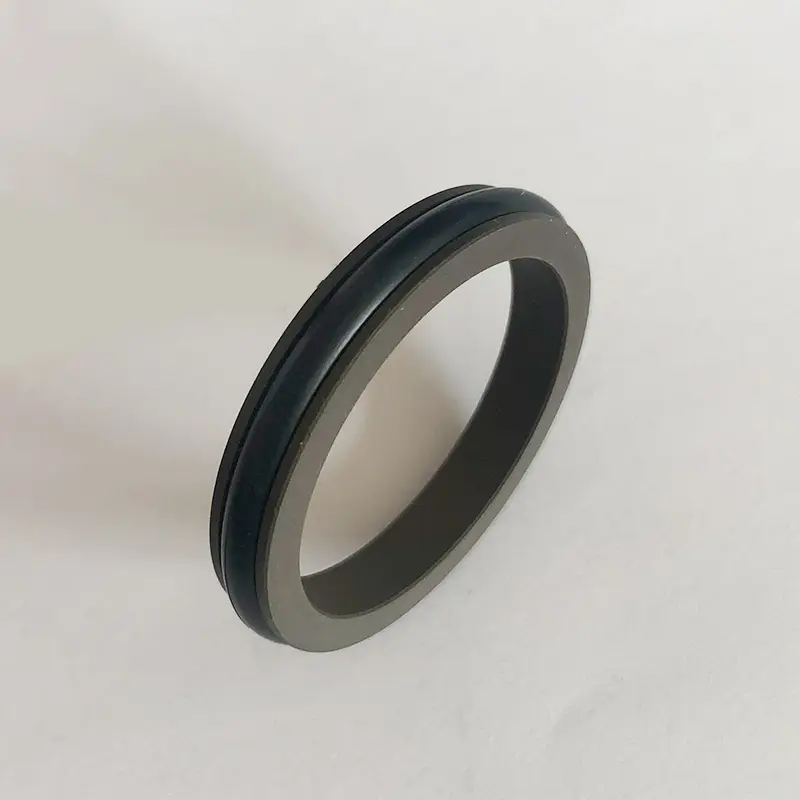

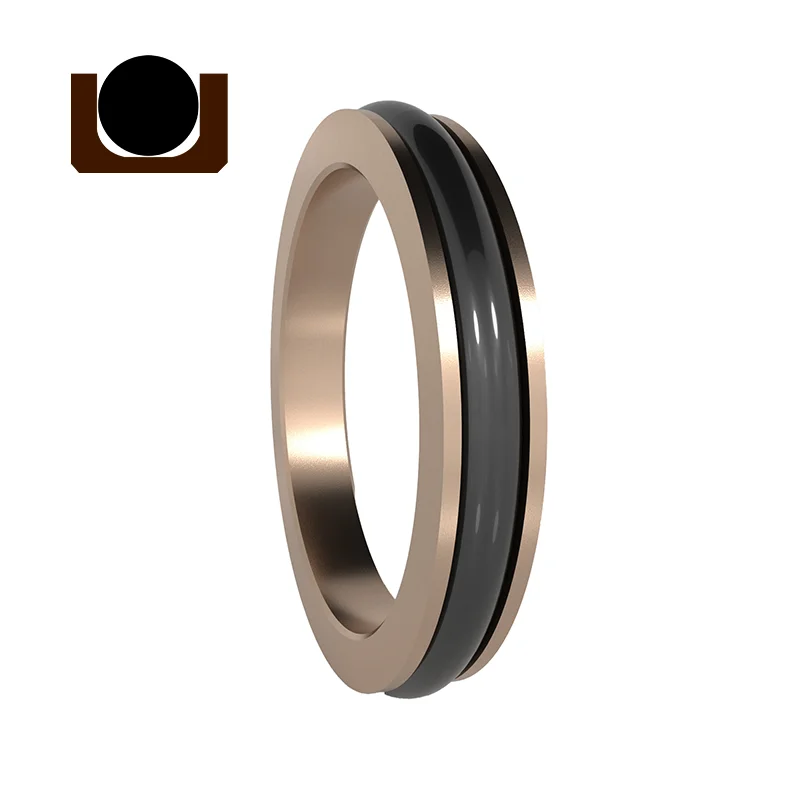

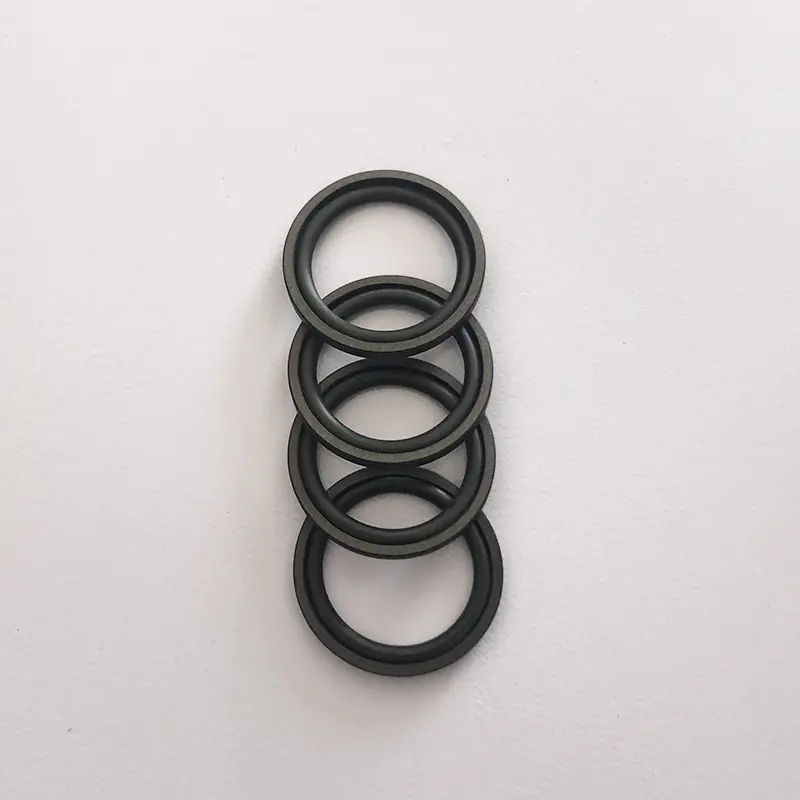

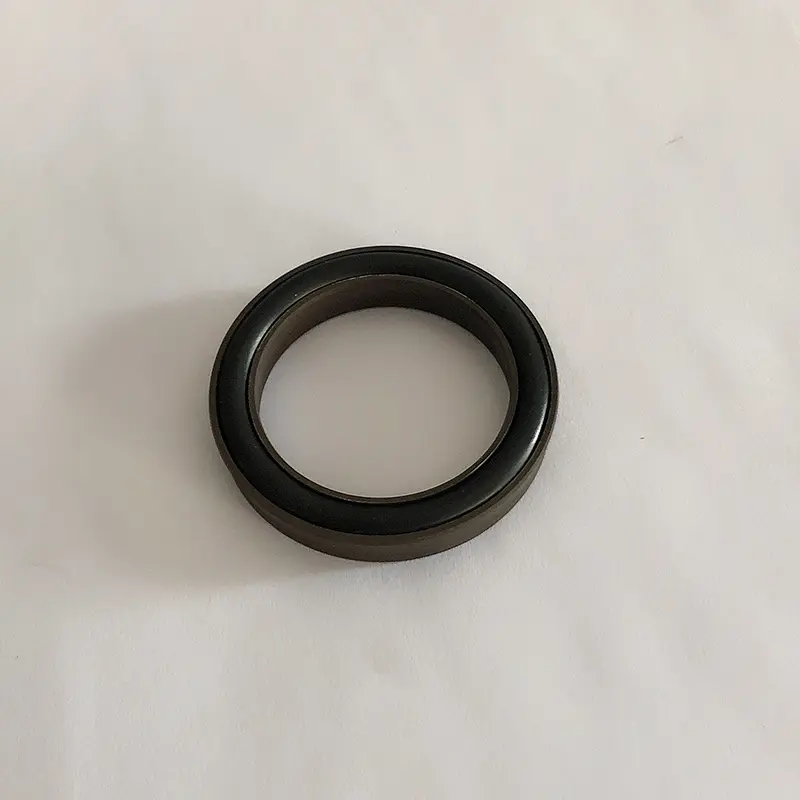

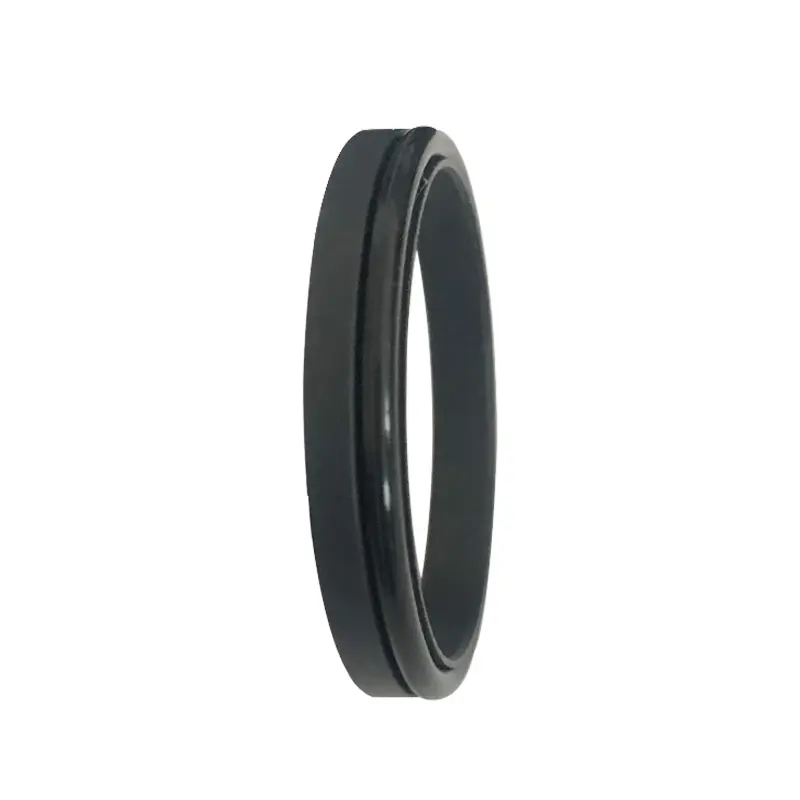

Meterai batang omboh tekanan tinggi yang disediakan oleh Ruichen terdiri daripada cincin pengedap PTFE dan cincin getah berbentuk O, yang digunakan secara khusus untuk pengedap satu arah gerakan salingan hidraulik. Mereka dibahagikan kepada siri RC01-RC14 mengikut cincin O yang sepadan. Apabila bekerja, O-Ring menyediakan daya radial untuk mengimbangi memakai cincin pengedap, dan reka bentuk bibir nipis cincin pengedap mempunyai sesuai. Kedua -dua bekerja bersama -sama untuk mewujudkan kesan pengedap yang baik.
Meterai batang omboh tekanan tinggi kami digunakan secara meluas dalam mesin pengacuan suntikan dan mesin mati-matian dalam sistem hidraulik industri, penggali dan pemuat dalam jentera kejuruteraan, bahagian hidraulik dalam pembuatan dan penyelenggaraan kereta, gear pendaratan dan penggerak di aerospace, dan gear stereng hidraulik dan gear hydraulic di dalam kapal. Mereka dapat memastikan operasi sistem hidraulik yang stabil dan mengelakkan kebocoran.
Ciri dan aplikasi produk:
Ciri -ciri:
1. Meterai rod omboh tekanan tinggi boleh digunakan untuk aplikasi hidraulik dan pneumatik.
2. Prestasi pengedap sentiasa baik sama ada keadaan pengedap tekanan tinggi atau rendah.
3. Geseran rendah, rintangan permulaan yang kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap.
4. Meterai mempunyai kehidupan yang panjang, sesuai untuk pengedap pelinciran bebas minyak.
5. Ruang struktur kecil dan pemasangan dan penyelenggaraan yang mudah.
Keadaan kerja yang berkenaan:
Keadaan kerja yang berkenaan dengan meterai batang omboh tekanan tinggi (nilai had tidak boleh muncul pada masa yang sama)
| Profil | Model | Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Media |
 |
RC01/RC02 | ≤70 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik, cecair retardan api (HFA/HFB), gas, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik, cecair retardan api (HFA/HFB), gas, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC05 | ≤200 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC10 | ≤260 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC11 | ≤60 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC12 | ≤60 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC13 | ≤20 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll. |
| -20 ~+180 (memadankan fkm o-ring) | |||||
 |
RC14 | ≤20 | -35 ~+100 (Memadankan O-Ring NBR) | ≤6 | Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), gas, dll. |
| -20 ~+180 (memadankan fkm o-ring) |
Pemilihan Bahan:
1. Bahan O-ring yang sepadan boleh dipilih: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: PTFE1, PTFE2, PTFE3, PTFE4, PU, dll.
Contoh pesanan: (Hanya beberapa model yang ditunjukkan, sila hubungi kami untuk model pesanan tertentu)
Pesanan Model RC01-80x89.6x7.8-PTFE3-R01
Model-rod diameter x diameter alur x lebar alur PTFE3 yang diubahsuai kod bahan PTFE R01 O-RING Bahan Kod
Pesanan Model RC03-80x89x10-PTFE3-R01
Model-Rod Diameter X Diameter Alur X Lebar Groove PTFE3-Modified PTFE Kod Bahan R01-O-Ring Bahan
Pesanan Model RC06-80x89.9x9.2-PTFE3-R01
Model-rod diameter x diameter alur x lebar alur PTFE3 yang diubahsuai kod bahan PTFE R01 O-RING Bahan Kod
Model Pesanan RC08-80x90.2x11.2-PTFE3-R01 Model-Rod Diameter X Diameter Groove X Kod Lebar Groove
Spesifikasi:
(Hanya beberapa model yang ditunjukkan, sila hubungi kami untuk model pesanan tertentu)

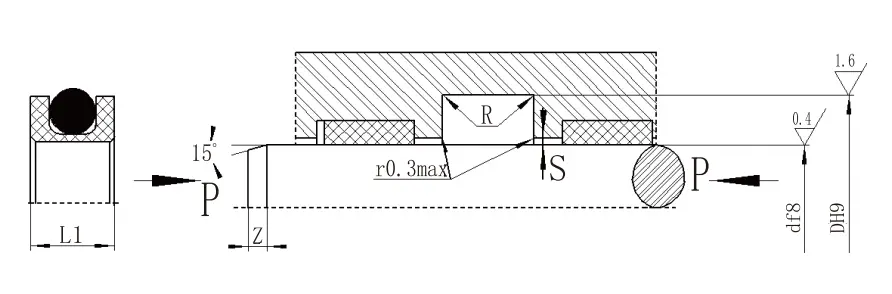

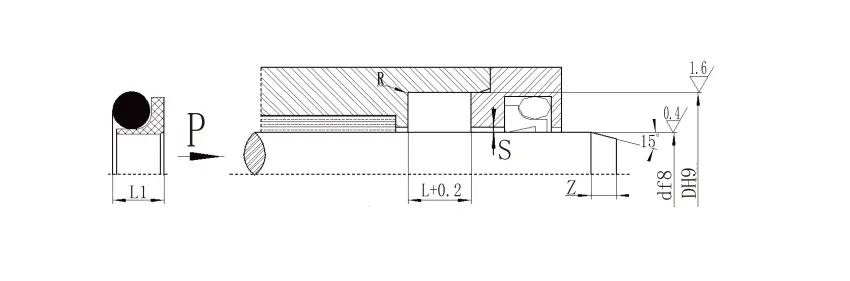

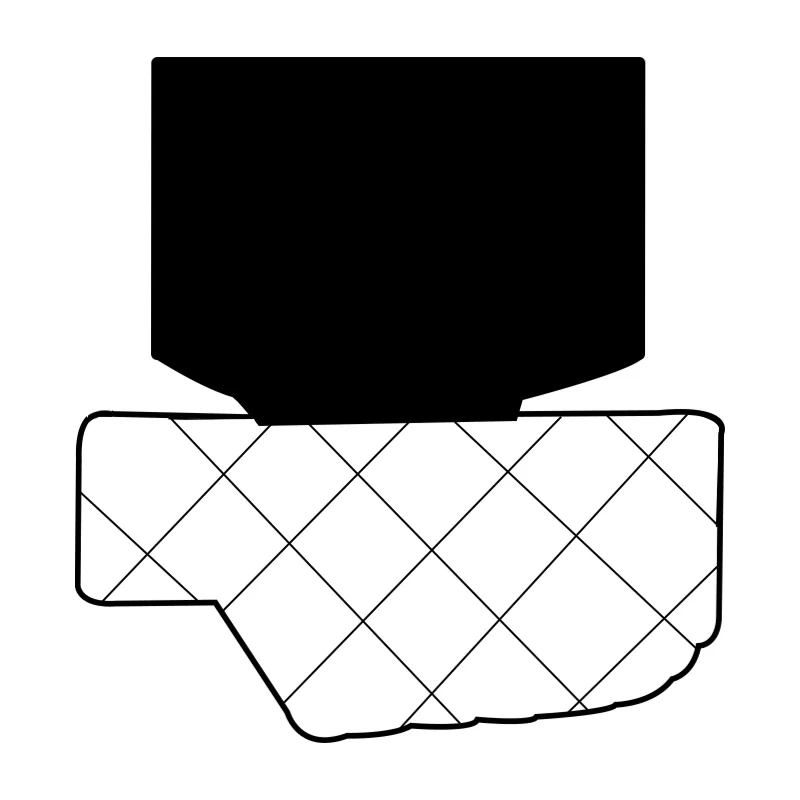

| 4.1 Spesifikasi RC01 (Produk dari sebarang saiz dalam jadual spesifikasi boleh dihasilkan) | ||||||||||
| DF8 Jenis standard RC01 |
DF8 Beban cahaya RC01-q |
DF8 Beban berat RC01-Z |

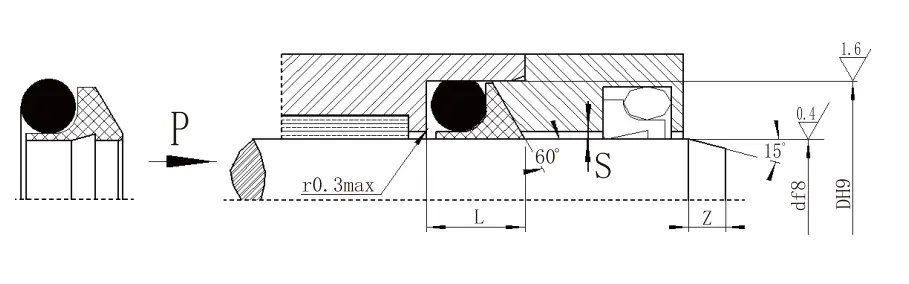

D H9 | L+0.2 | L1 | Rmaks | Smaks | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Untuk ≤30mm, disarankan untuk menggunakan alur terbuka. | ||||||||||
| 2. Untuk pemasangan gegelung alur integral (tertutup), sila rujuk kepada Panduan Pemasangan Syarikat kami. 3. Untuk tekanan> 40MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai. | ||||||||||
| 4.1 Jadual Parameter Spesifikasi RC03 (Produk dari sebarang saiz dalam jadual spesifikasi boleh dihasilkan) | |||||||
| d f8 | D H9 | L+0.2 | Smaks | Zmin | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Nota: 1. Untuk tekanan> 60MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai, dan meterai tekanan ultra tinggi <0.05. | |||||||
| 2. Sila rujuk syarikat kami apabila struktur alur tertutup mesti digunakan. | |||||||

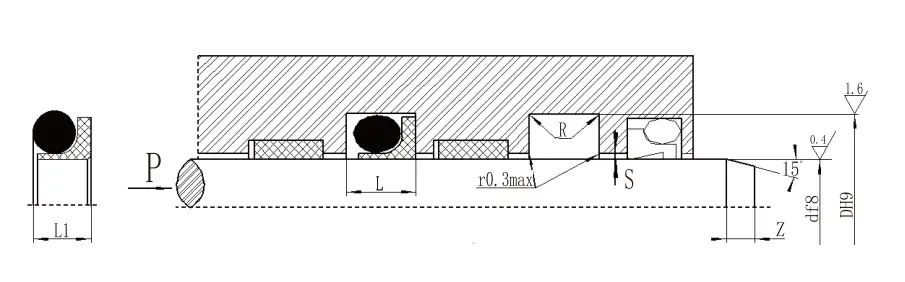

| 4.1 Spesifikasi RC06 (produk dari saiz mana -mana dalam jadual spesifikasi boleh dihasilkan) | ||||||||||
| d f8 Jenis standard RC06 |
d f8 Beban cahaya RC06-q |
d f8 Beban berat RC06-Z |
D H9 | L+0.2 | L1 | Rmaks | Smaks | Zmin | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Untuk diameter aci ≤70mm, disarankan untuk menggunakan alur terbuka. Untuk pemasangan segel alur integral (tertutup), sila rujuk kepada panduan pemasangan. | ||||||||||
| 2. Untuk tekanan> 40MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai. | ||||||||||
| 4.1 Spesifikasi RC08 (Produk dari sebarang saiz dalam jadual spesifikasi boleh dihasilkan) | ||||||||||
| Jenis Standard DF8 RC08 | Beban cahaya DF8 RC08-Q | Beban Berat DF8 RC08-Z | Diameter alur D H9 | Lebar alur L+0.2 |
Ketinggian meterai l1 | Sudut bulat rmaks | Pelepasan radial smaks | Chamfer Zmin |
O-ring dawai diamete d0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Nota: 1. Sila rujuk syarikat kami apabila alur tertutup diperlukan. | ||||||||||
| 2. Tekanan> 60MPa, Toleransi Pencocokan Root H8/F8, Tekanan Tekanan Ultra-Tinggi Smax <0.05. | ||||||||||
