Elemen panduan pengedap tekanan tinggi

Elemen panduan pengedap tekanan tinggi kami mempunyai pelbagai jenis yang kaya.

Cincin sokongan adalah komponen asas penting silinder hidraulik. Ruichen Seal telah berjaya membangunkan cincin sokongan fenolik bertetulang kain (Belt) untuk mematuhi perkembangan cincin gelongsor antarabangsa gabungan meterai dan struktur sokongan lembut. Selepas bertahun -tahun amalan, kualiti melebihi produk asing yang sama dan telah diterima dengan baik oleh pengguna. Jadual Prestasi boleh digunakan untuk rujukan.

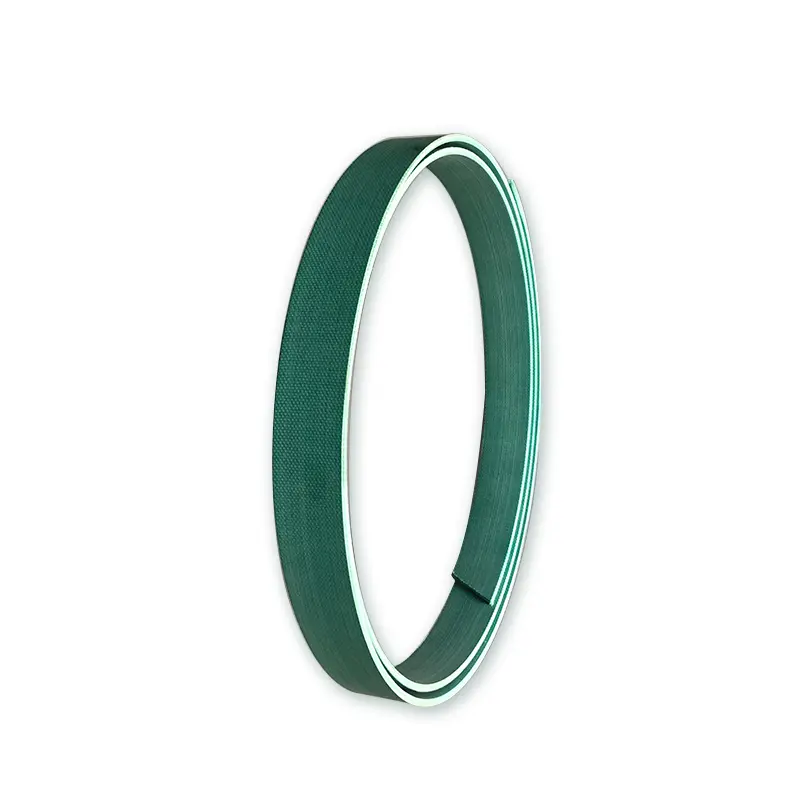

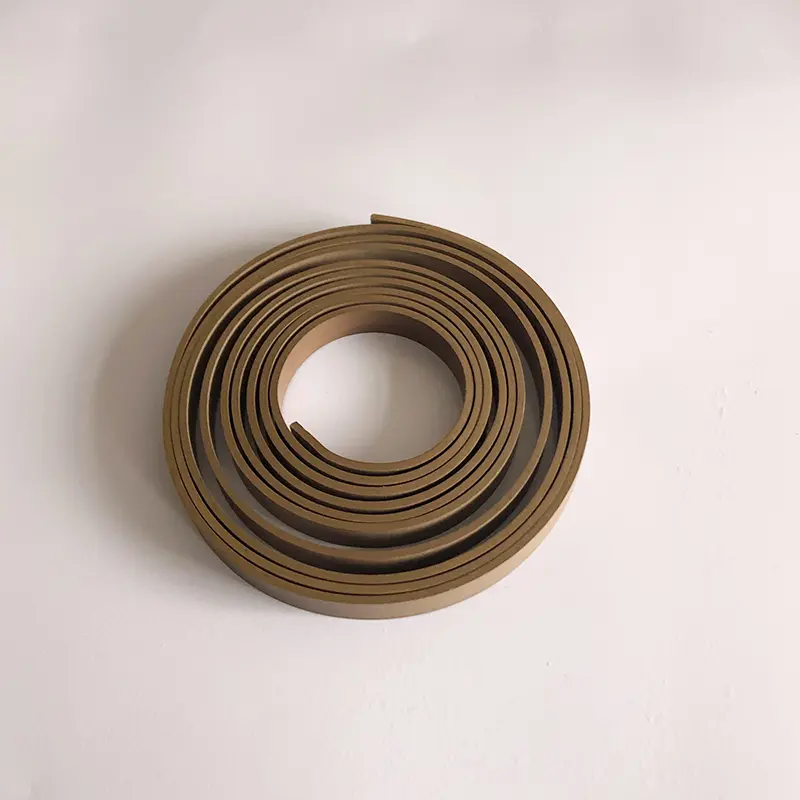

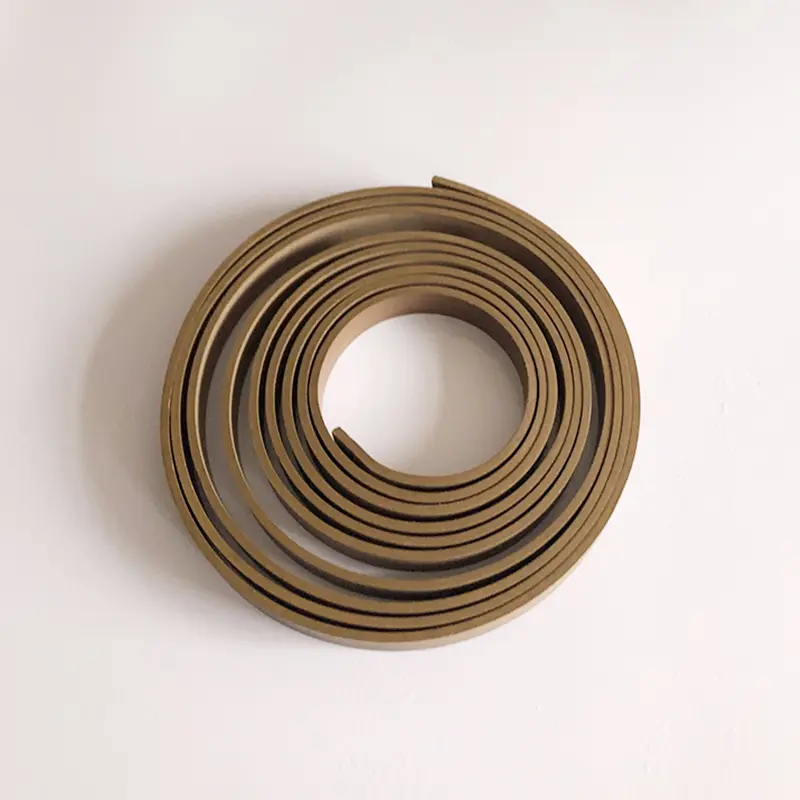

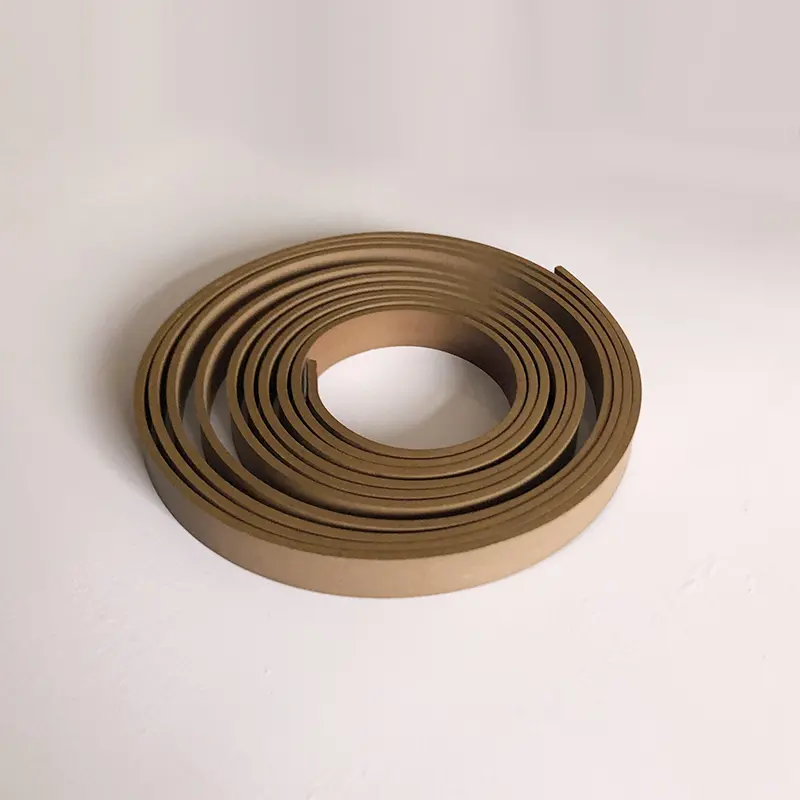

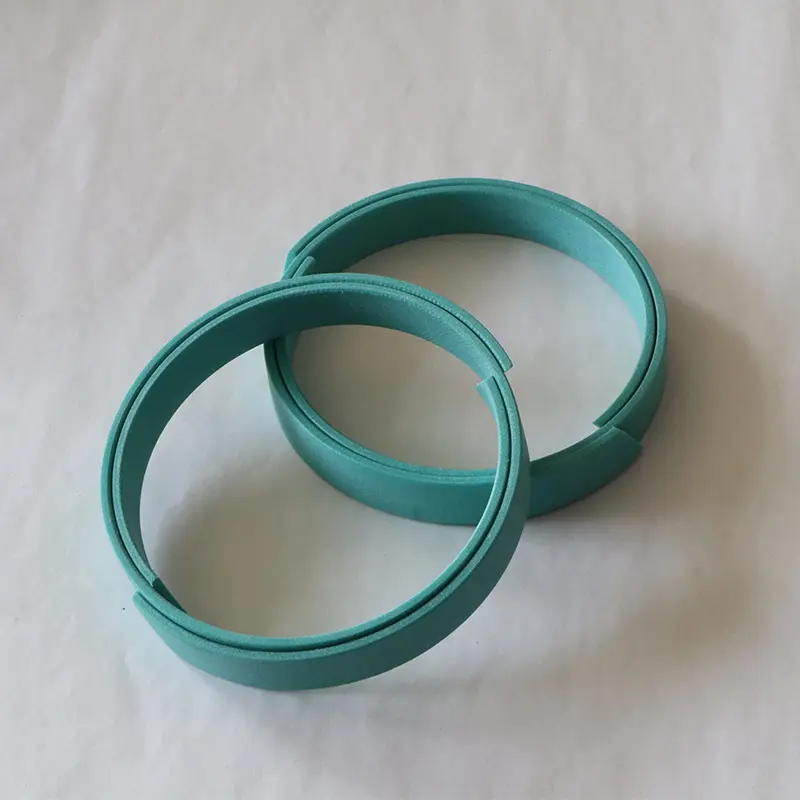

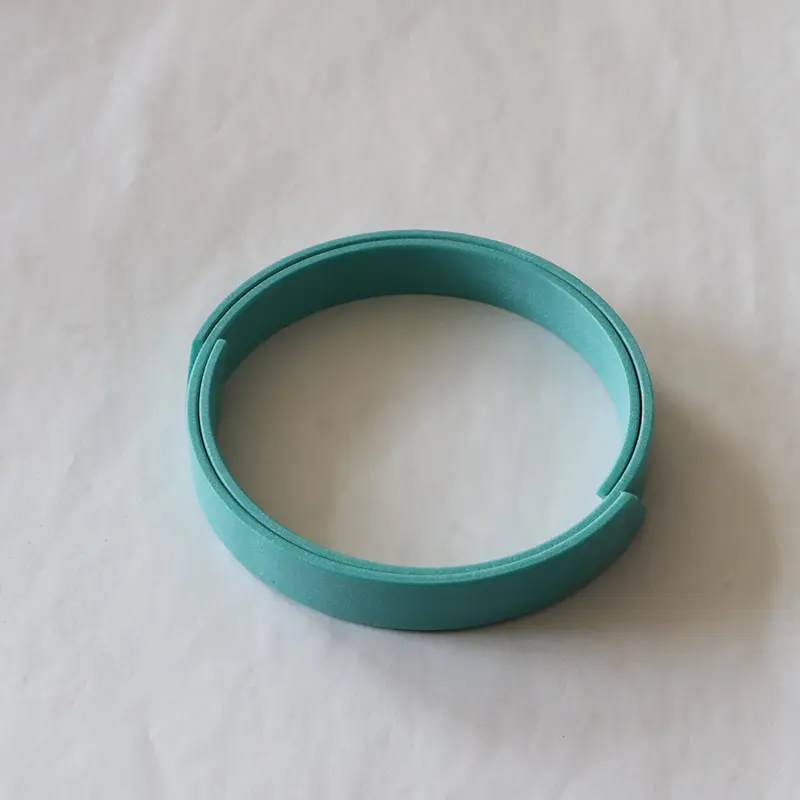

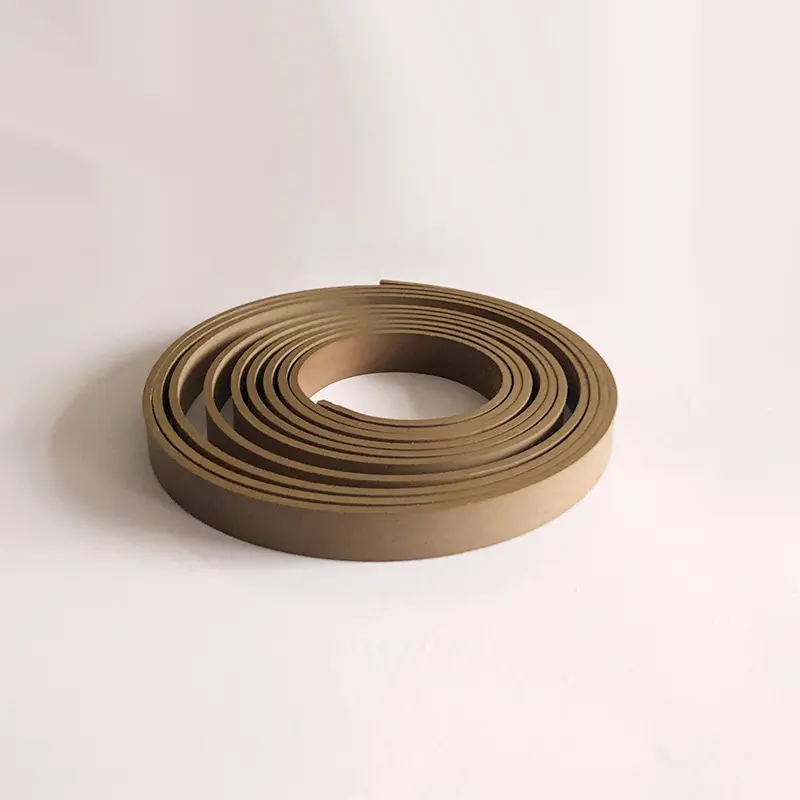

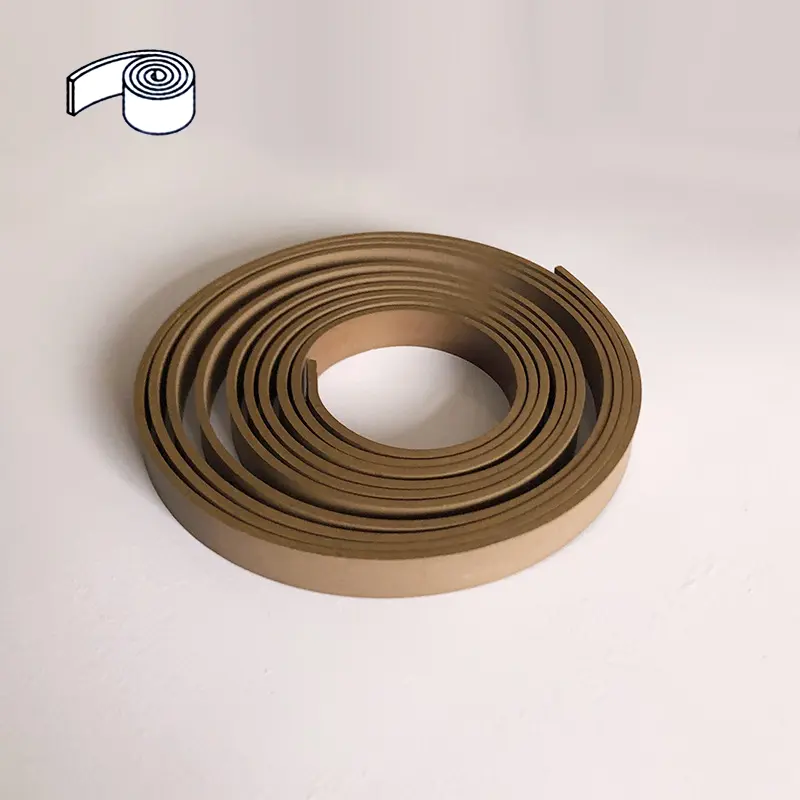

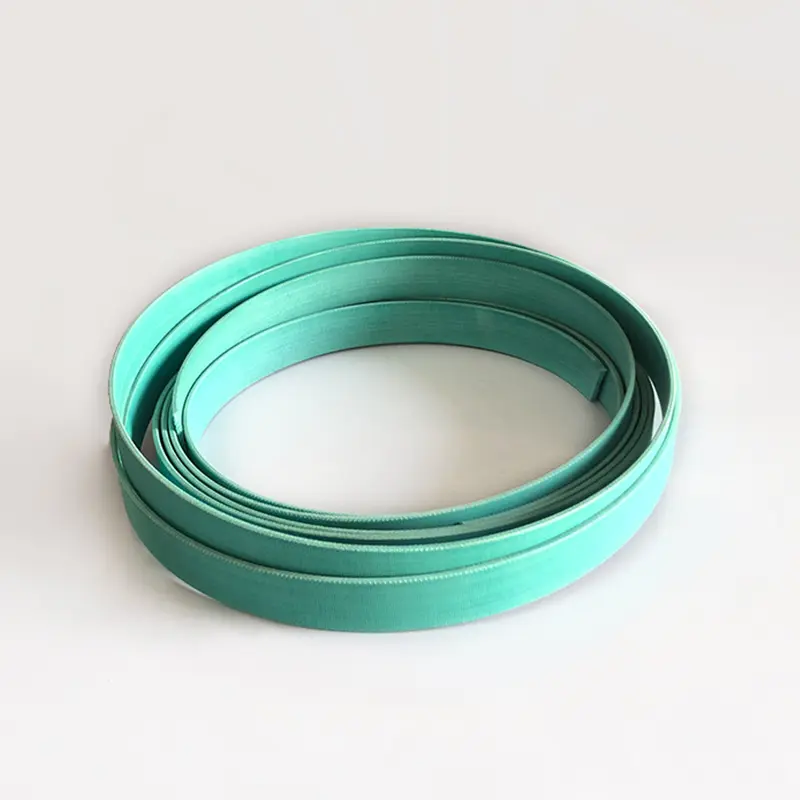

Dari segi tali pinggang panduan, RC1081 Panduan Polytetraethylene bertetulang menambahkan serbuk gangsa kepada PTFE, dan sebagainya, dengan galas beban yang tinggi, haus rendah, geseran rendah dan tiada ciri merayap; RC1082 Panduan fenolik bertetulang kain mengamalkan bahan bertetulang kain fenolik, dan kapasiti galas beban radialnya lebih baik daripada tali pinggang panduan PTFE. Kedua -duanya dibekalkan dalam gulungan, yang mudah dipotong dan dipasang, dan boleh mengelakkan hubungan logam. Cincin panduan RCS dan RCT digunakan untuk batang omboh dan omboh masing -masing.

Cincin tahan haus mempunyai fungsi dengan tepat membimbing rod omboh atau omboh dalam silinder hidraulik dan menyerap daya radial, yang boleh menghalang sentuhan logam. Berbanding dengan cincin memakai logam, cincin memakai bukan logam mempunyai kelebihan rintangan haus, mengelakkan hubungan logam, menekan getaran, yang membolehkan pelepasan radial yang lebih besar, alur mudah dan pemasangan mudah, dan kos penyelenggaraan yang rendah. Mereka digunakan secara meluas. Antaranya, cincin panduan fenolik dan ptfe yang diperkuat dengan kain boleh didapati dalam jenis pemotongan dan siap sedia di tapak.

Dari segi lengan baju, GFAI digunakan untuk rod omboh, dengan fungsi sokongan, panduan dan debu; GFI juga digunakan untuk batang omboh, memainkan peranan sokongan dan panduan; GFA digunakan untuk piston, menyediakan sokongan dan panduan. Produk ini membantu silinder hidraulik beroperasi dalam semua aspek.

Ciri dan aplikasi produk:

Contoh pesanan:

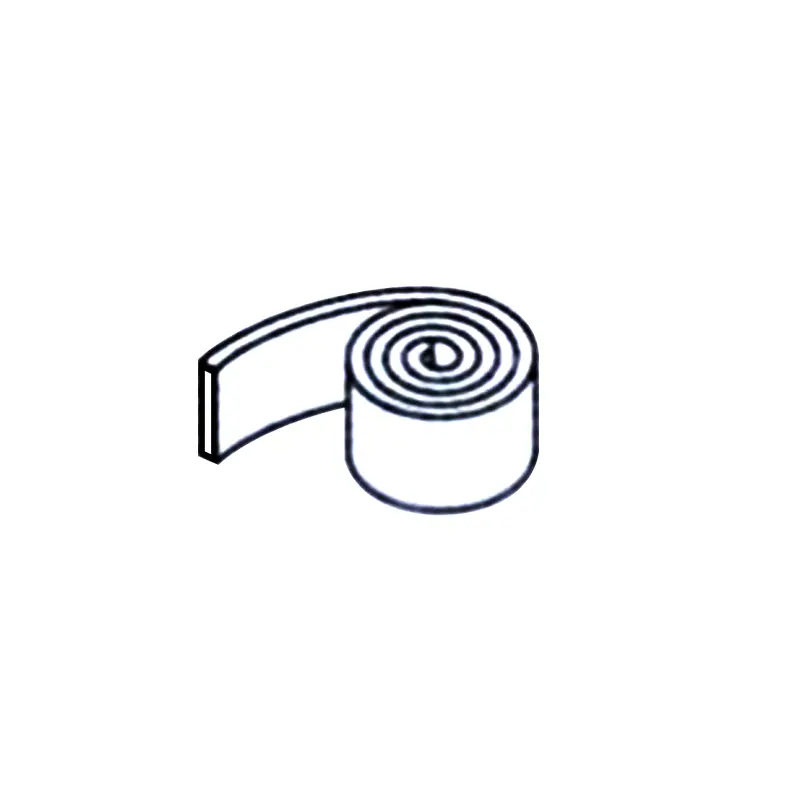

Contoh pesanan pita panduan PTFE RC1081-9.7x2.5

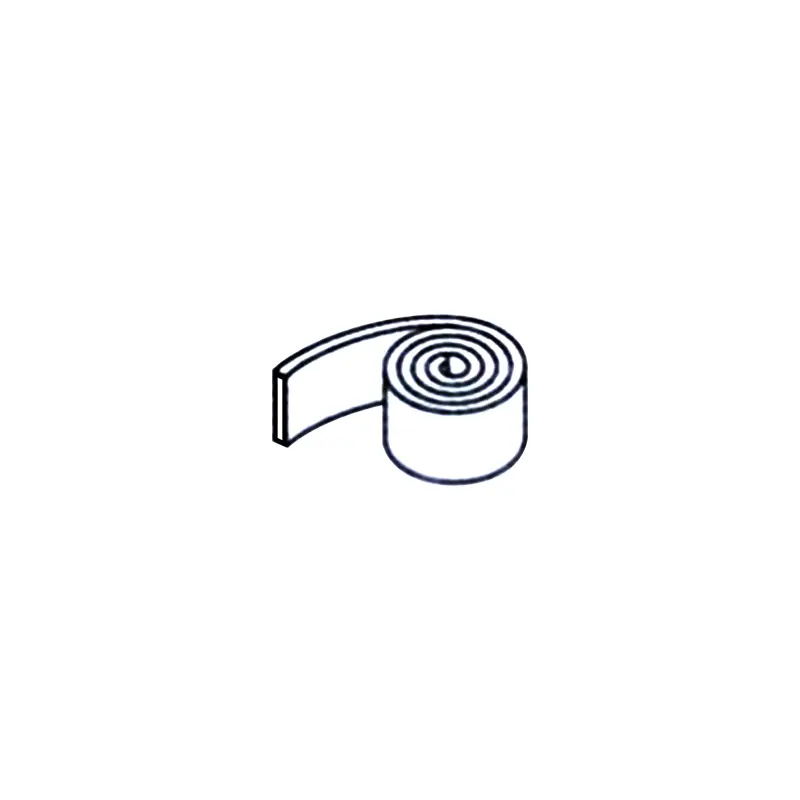

Contoh Pesanan Pesanan Panduan Fenolik RC1082-9.7x2.5

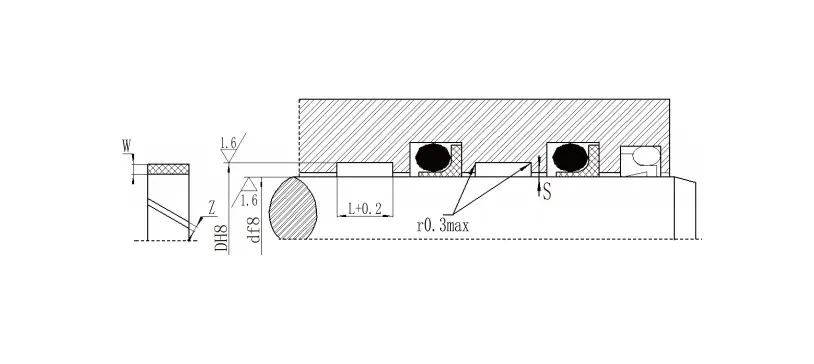

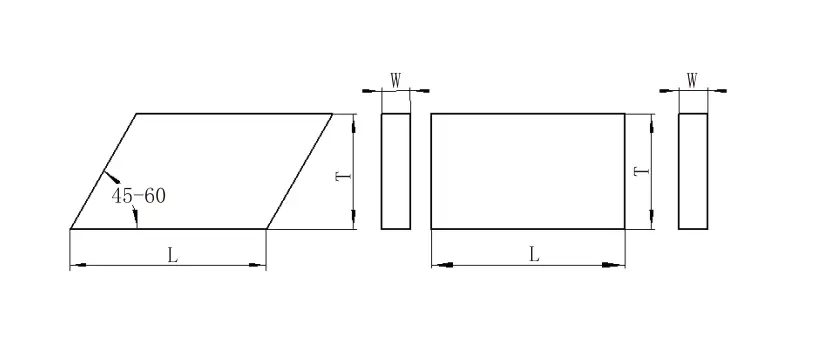

Pengiraan panjang pemotongan

Untuk aci: L = 3.1 (D+W) untuk lubang: L = 3.1 (D-W)

L --- panjang cincin d --- diameter aci d --- diameter lubang w --- ketebalan cincin z --- potong pelepasan

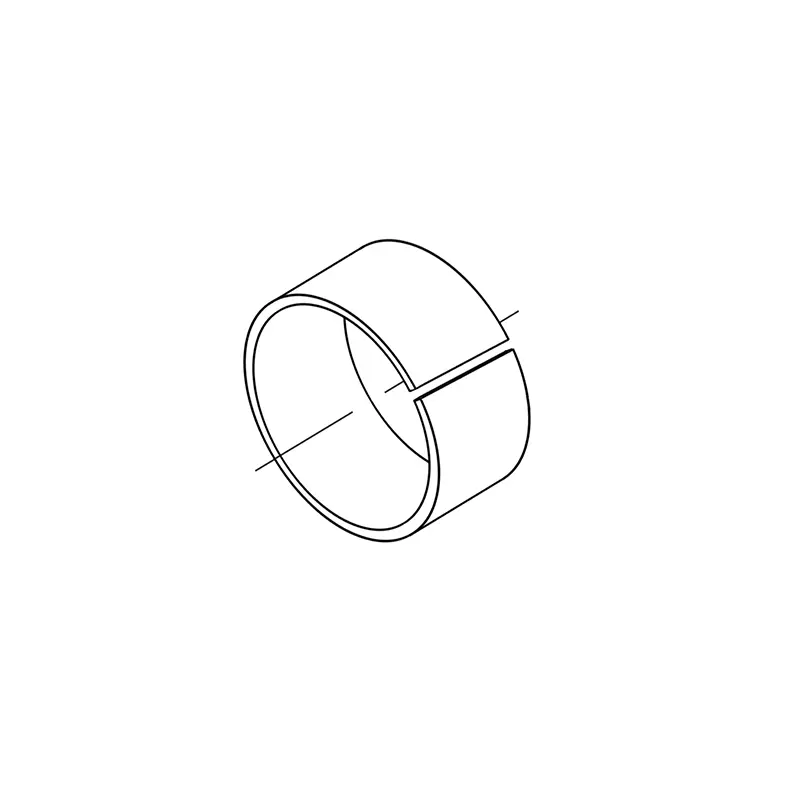

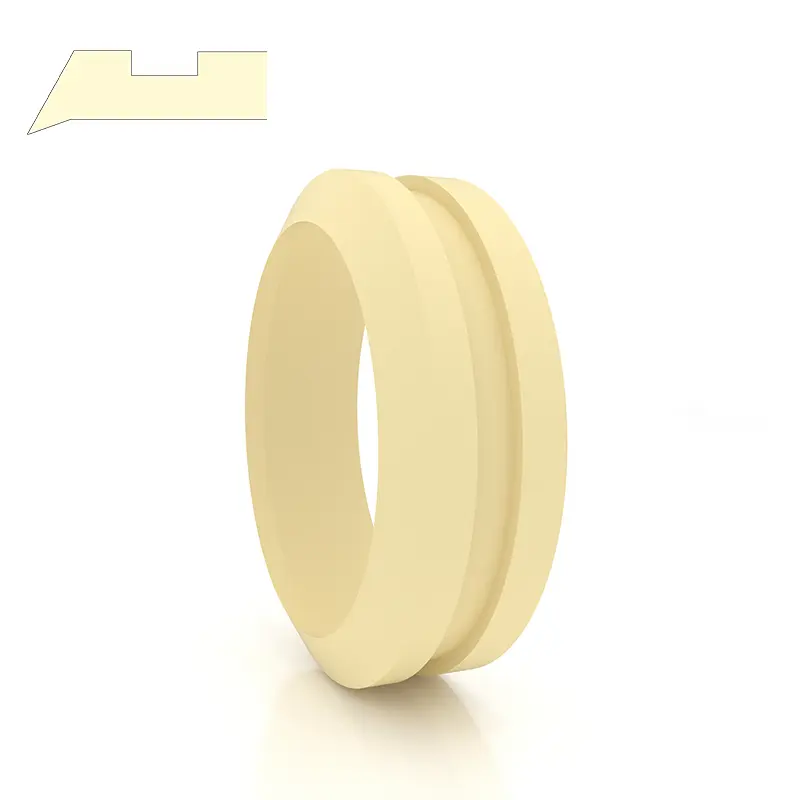

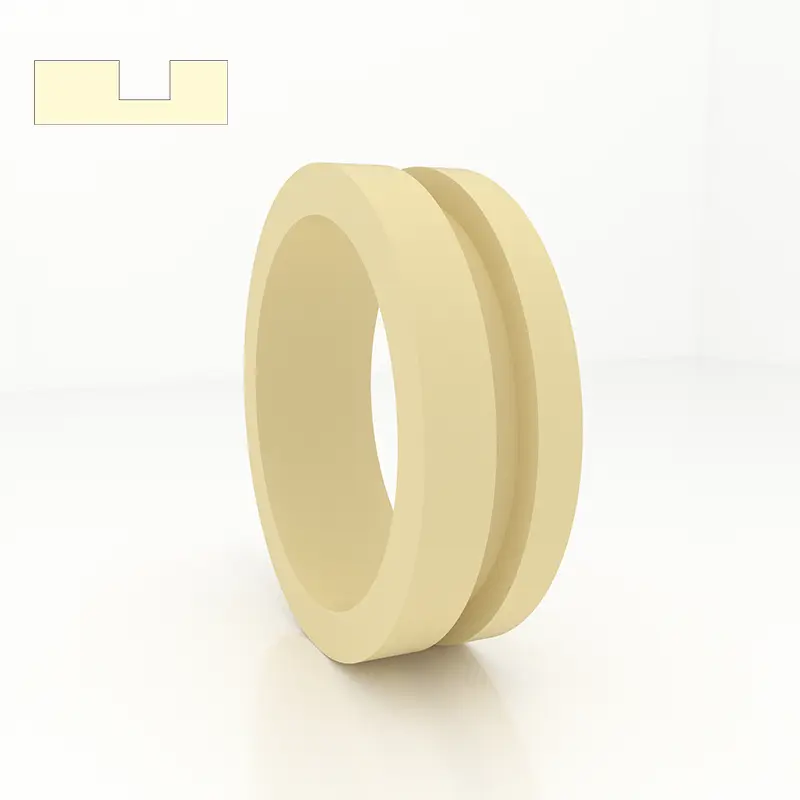

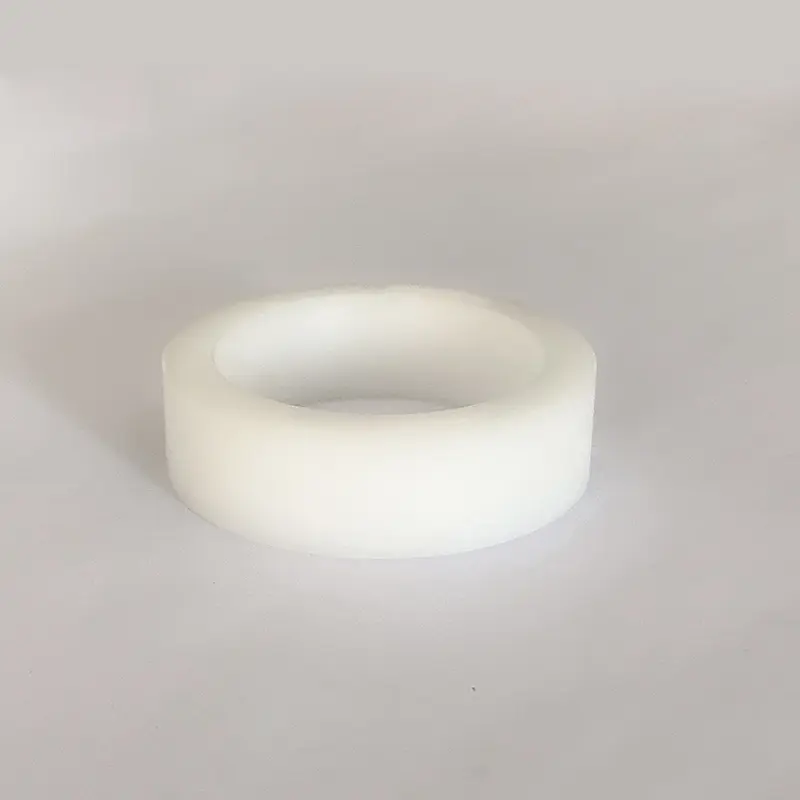

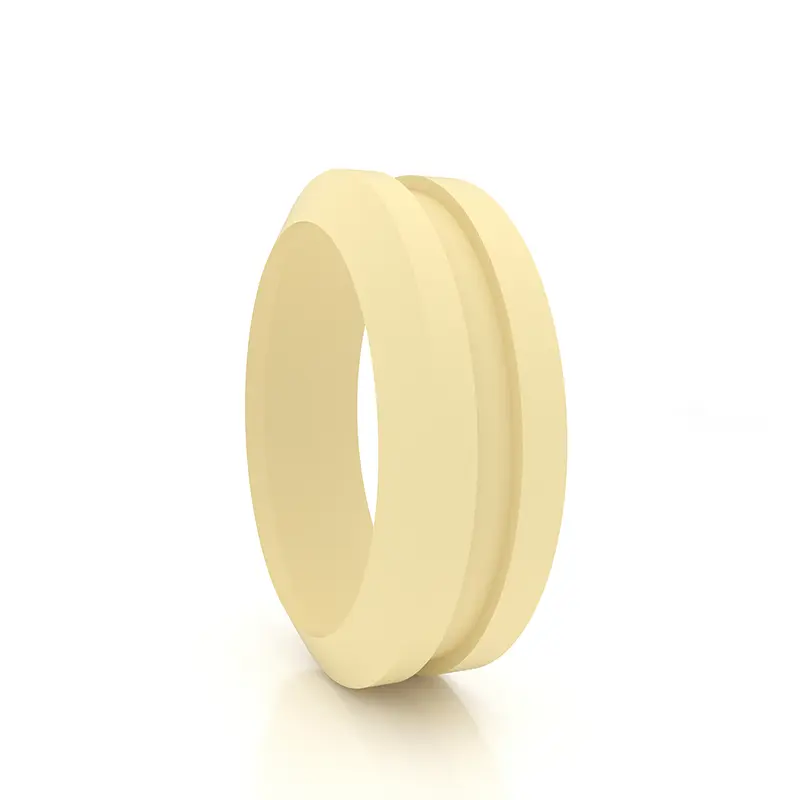

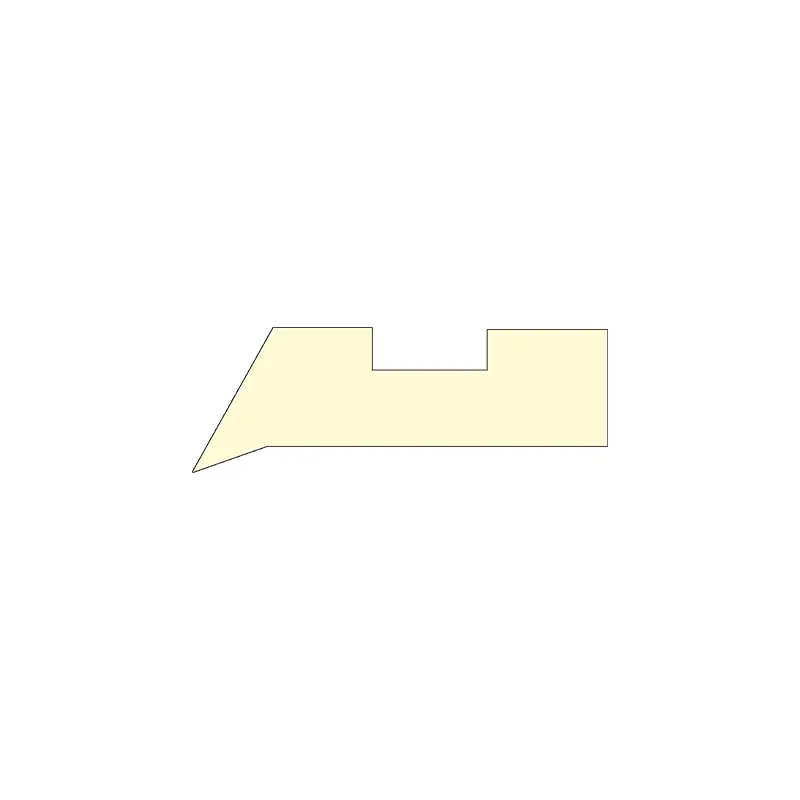

Panduan Lengan Gfai

1. Prestasi dan Penggunaan: Panduan Gfai Lengan adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh dan mempunyai fungsi debu.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ～+225 ℃ (PTFE digunakan di atas 120 ℃).

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FAI Syarikat Kelaparan.

5. Kaedah Menandakan dan Pesanan: Panduan Lengan Gfai ditandakan dengan nombor pesanan, Contoh: GFAI-0600PTFE

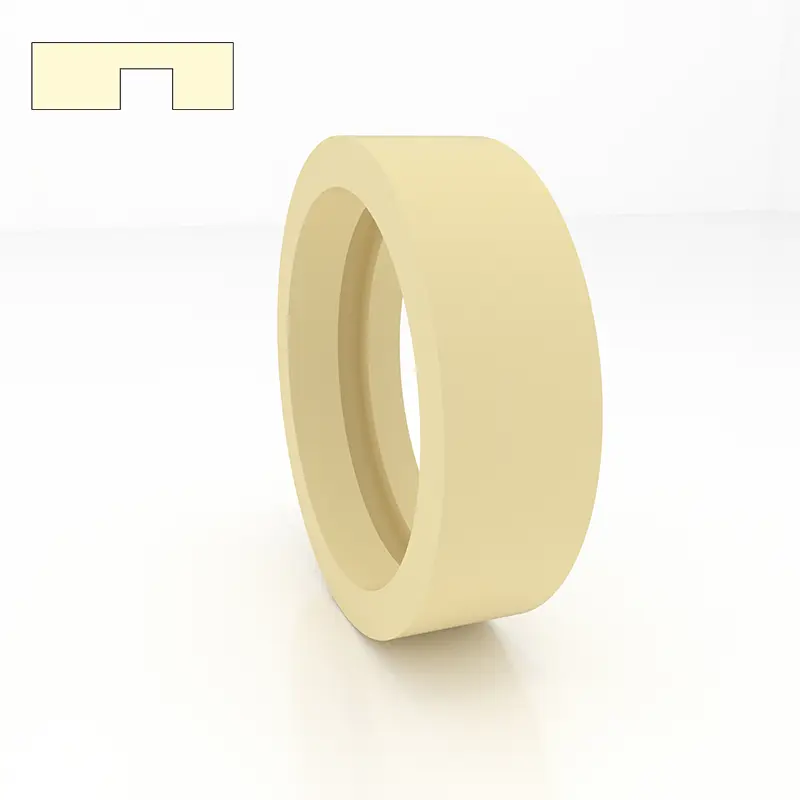

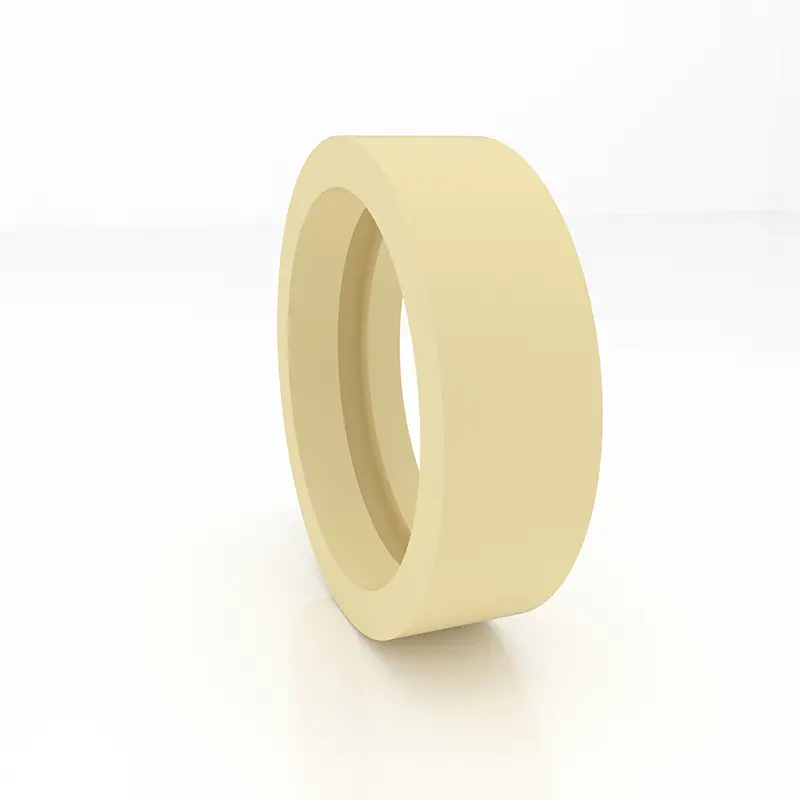

Panduan Lengan GFI

1. Prestasi dan Penggunaan: Panduan GFI Lengan adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ~+255 ℃ (PTFE digunakan di atas 120 ℃)

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FI Hunger.

5. Kaedah Menandakan dan Pesanan: Panduan Lengan GFI ditandakan dengan nombor pesanan, Contoh: GFI-0360PA

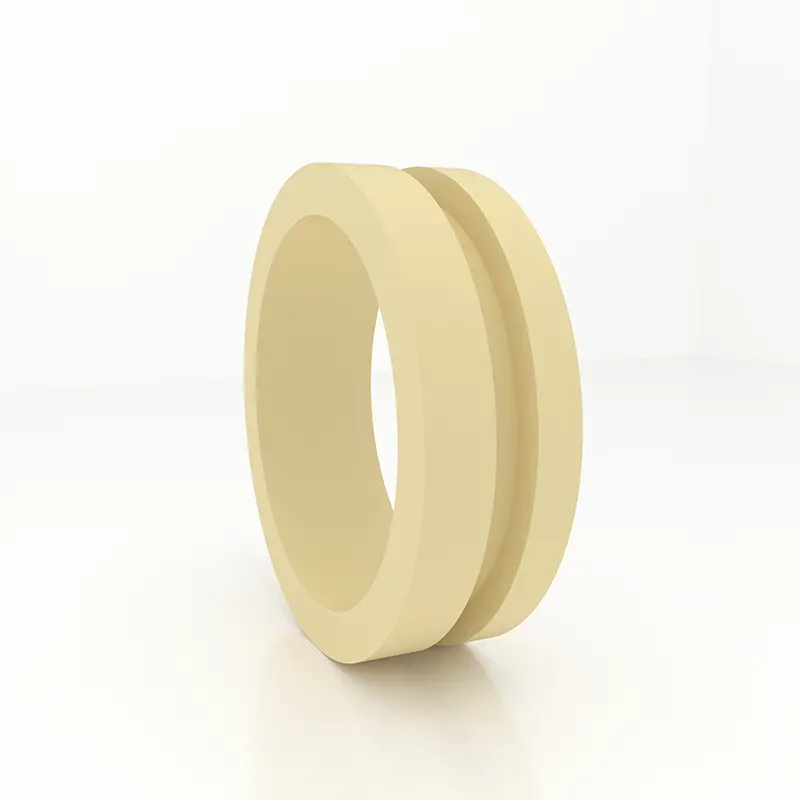

Panduan Lengan GFA

1. Prestasi dan Penggunaan: Panduan GFA Lengan adalah lengan panduan untuk omboh, yang menyokong dan membimbing omboh.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ~+255 ℃ (PTFE digunakan di atas 120 ℃)

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FA Hunger.

5. Kaedah Menandakan dan Pesanan: Panduan GFA Lengan ditandakan dengan nombor pesanan, Contoh: GFA-0560PA

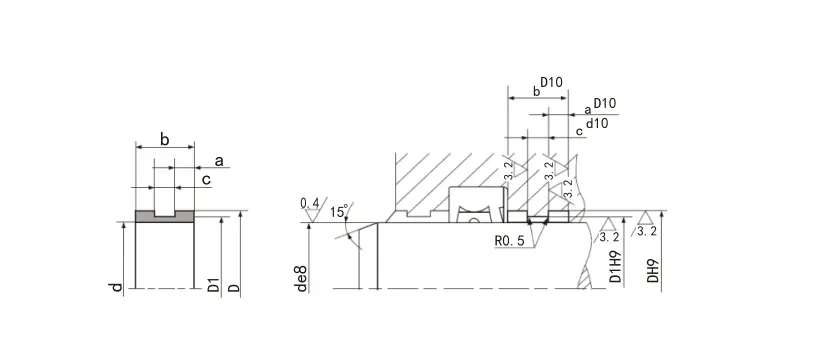

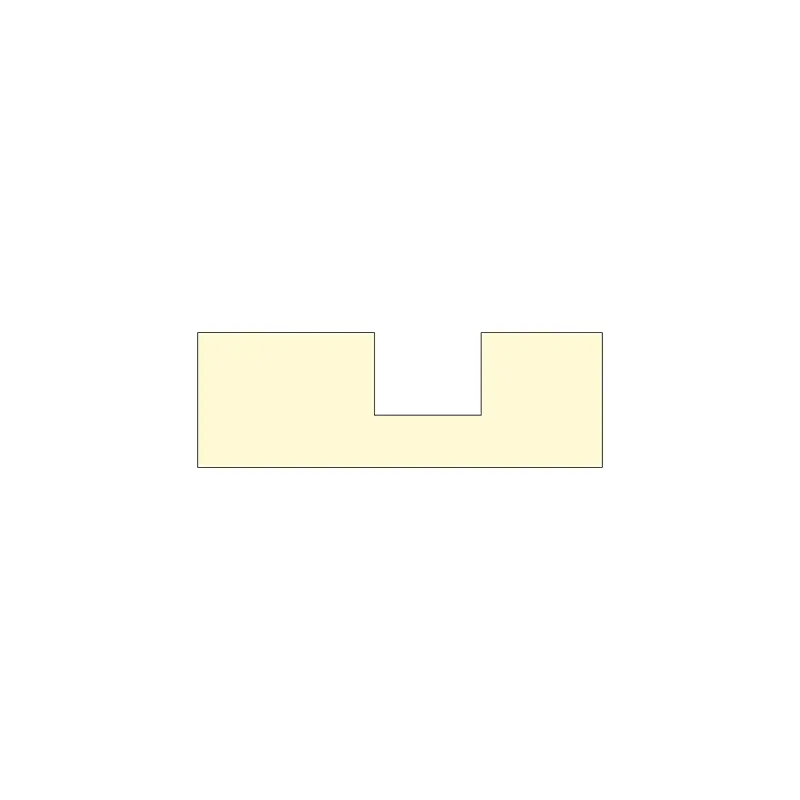

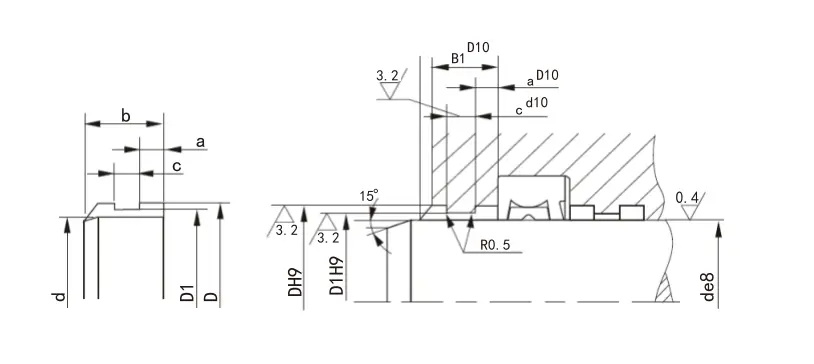

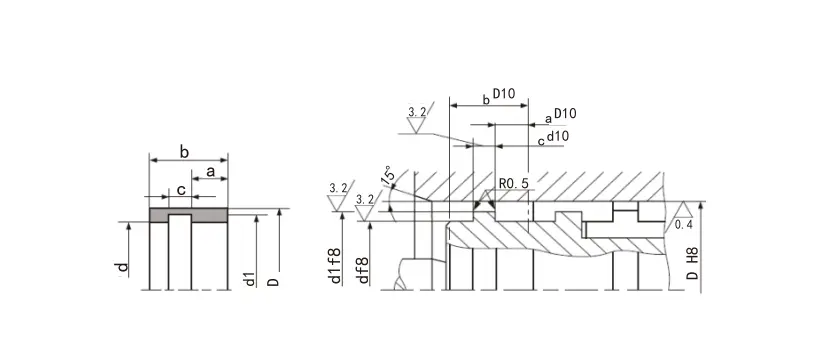

6. Peranti Struktur:

Spesifikasi:

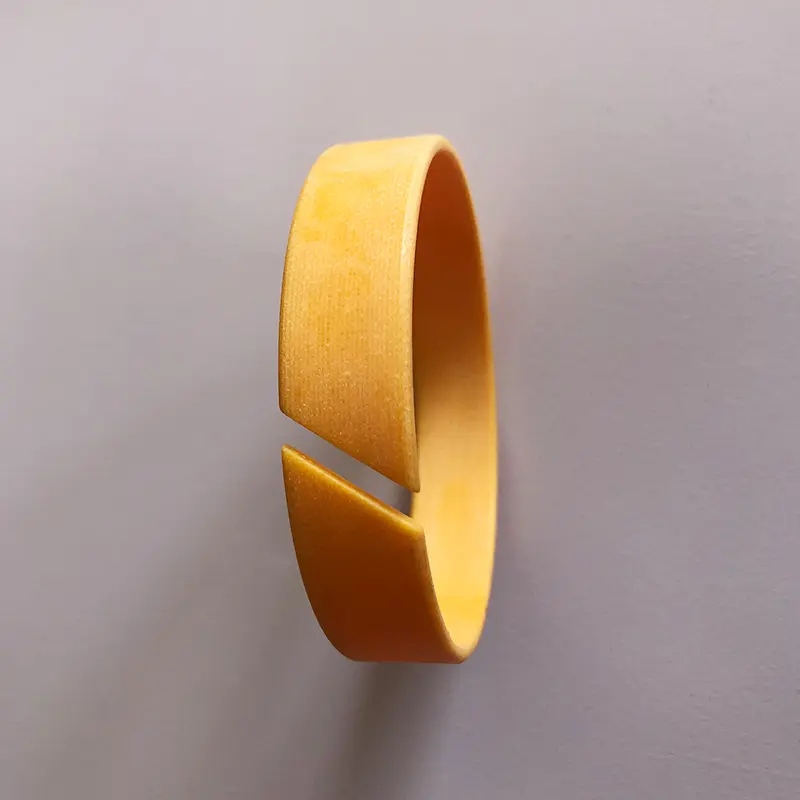

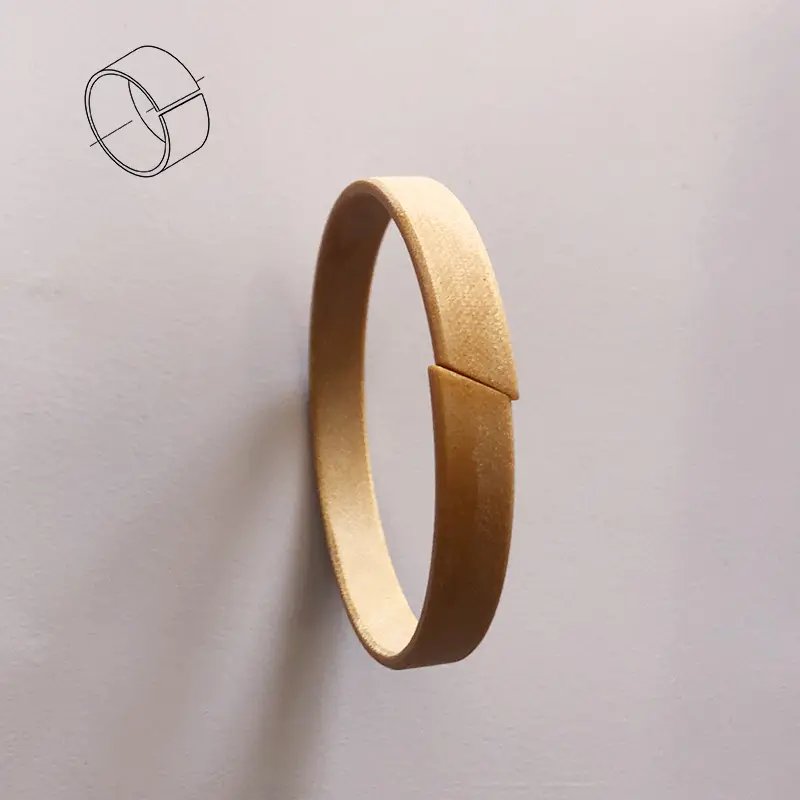

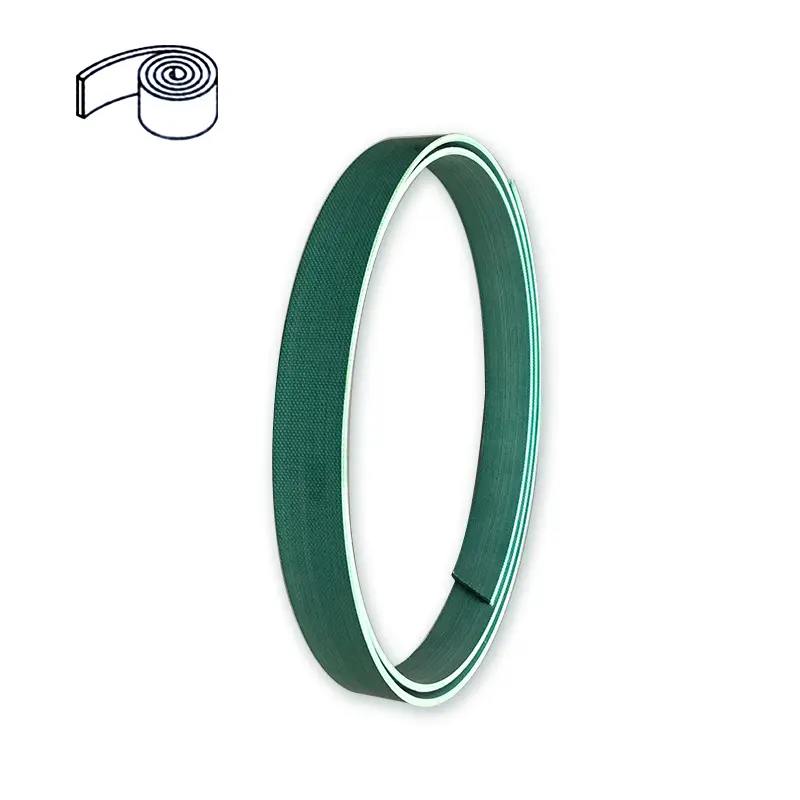

Cincin Sokongan Fenolik Berkuat Kain (Belt)

Cincin sokongan adalah komponen asas penting silinder hidraulik. Untuk menyesuaikan diri dengan pembangunan cincin gelongsor gabungan meterai dan struktur galas lembut di dunia, syarikat kami telah berjaya membangunkan cincin sokongan fenolik bertetulang kain (tali pinggang). Tahun penggunaan sebenar telah menunjukkan bahawa produk ini telah mencapai atau melebihi tahap kualiti produk asing yang serupa dan telah dipuji secara meluas oleh pengguna. Jadual 1 hingga 4 adalah jadual prestasi cincin sokongan (tali pinggang) yang dihasilkan oleh syarikat kami.

Table1 Perbandingan Ciri Fizikal Cincin Sokongan Kami dan Produk Busak+Shamba

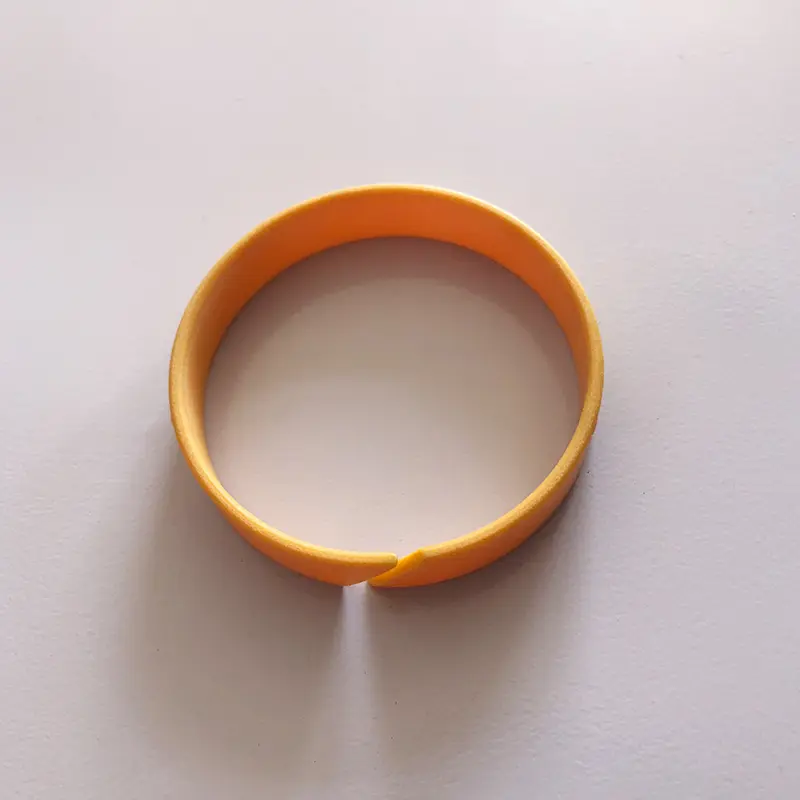

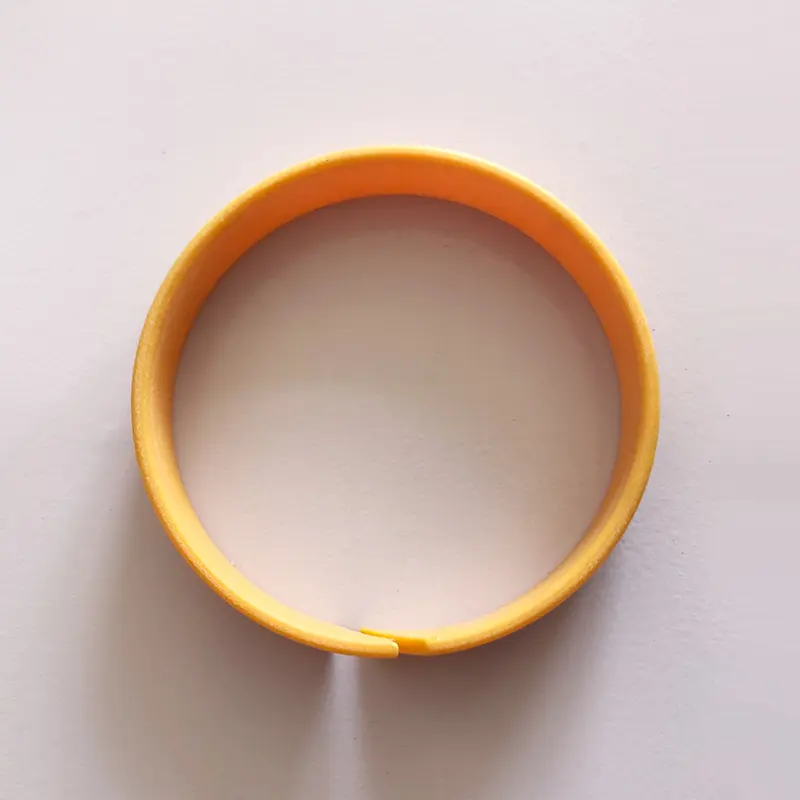

Cincin panduan bukan logam RCS untuk batang omboh

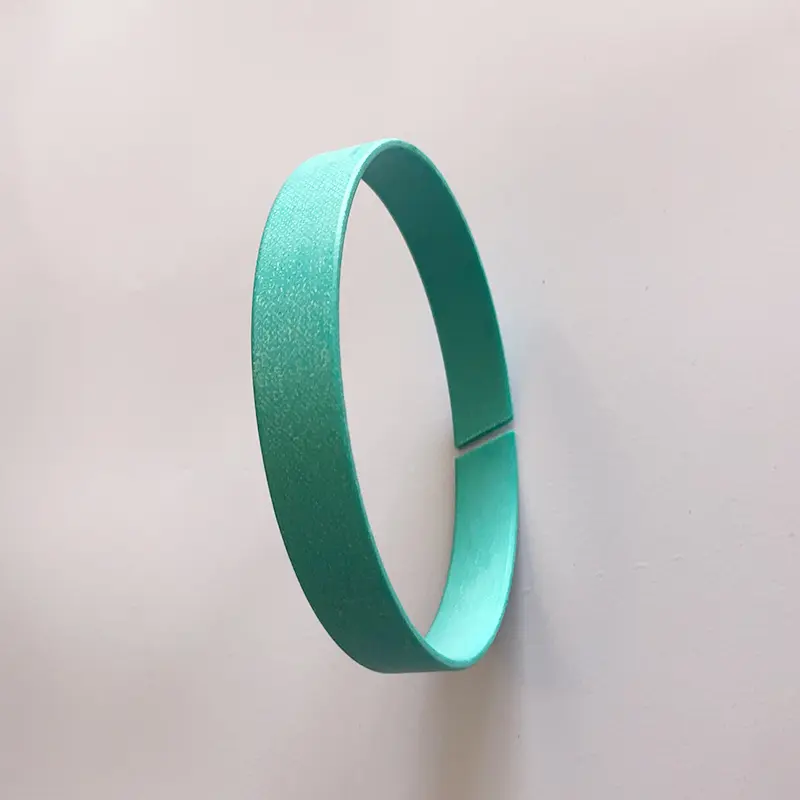

Cincin panduan bukan logam RCT untuk omboh

Untuk rod omboh atau omboh yang berjalan di silinder hidraulik, cincin memakai mempunyai kesan panduan yang tepat dan boleh menyerap daya radial. Pada masa yang sama, cincin memakai boleh menghalang sentuhan logam bahagian gelongsor dalam silinder hidraulik. Berbanding dengan cincin memakai logam, cincin memakai bukan logam mempunyai banyak kelebihan. Antaranya, cincin panduan fenolik dan PTFE bertetulang kain boleh didapati dalam jenis pemotongan di lokasi dan jenis siap sedia.

1. Rintangan haus yang baik

2. Elakkan hubungan logam ke logam

3. Boleh menindas getaran mekanikal

4. Oleh kerana kesan berpusat pada cincin tahan haus, pelepasan radial yang besar dibenarkan

5. Alur adalah mudah dan mudah dipasang

6. Kos Penyelenggaraan Rendah Berdasarkan kelebihan di atas, ia digunakan secara meluas

Bahan:

1. Polytetrafluoroethylene PTFE3 (bahan umum), PTFE4 (berkenaan dengan media kelikatan yang rendah seperti air), PTFE1 (keperluan geseran rendah seperti pneumatik)

2. POM POLYOXYMETHYLENE POM atau NYLON PA dan bahan yang diubah suai

3. Resin formaldehid + mengukuhkan gentian prif

Jadual perbandingan kapasiti galas beban bahan yang berbeza (rujukan)

Siri Spesifikasi Cincin Panduan Rod Piston
