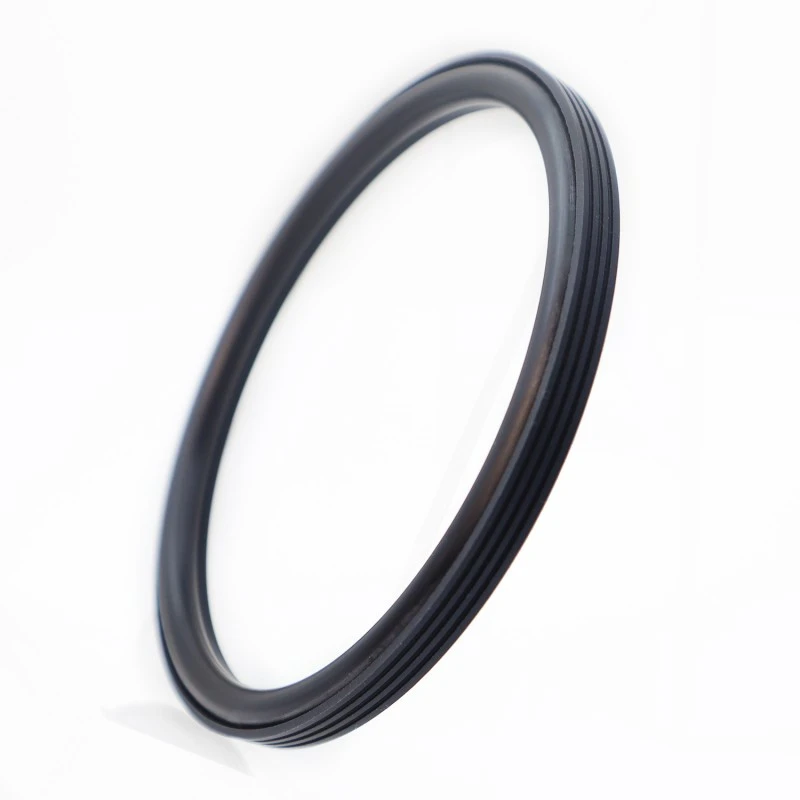

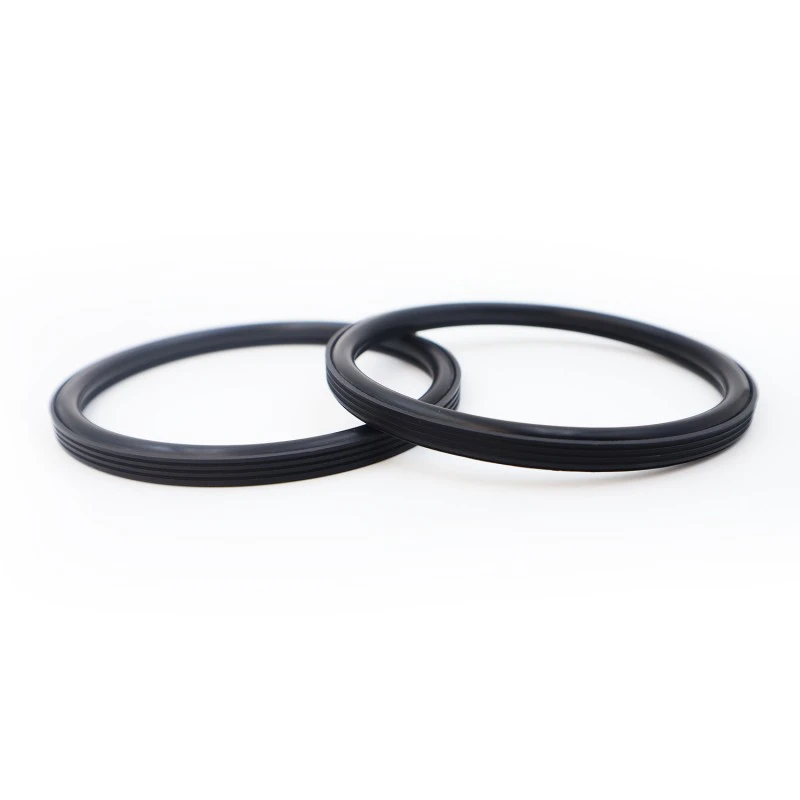

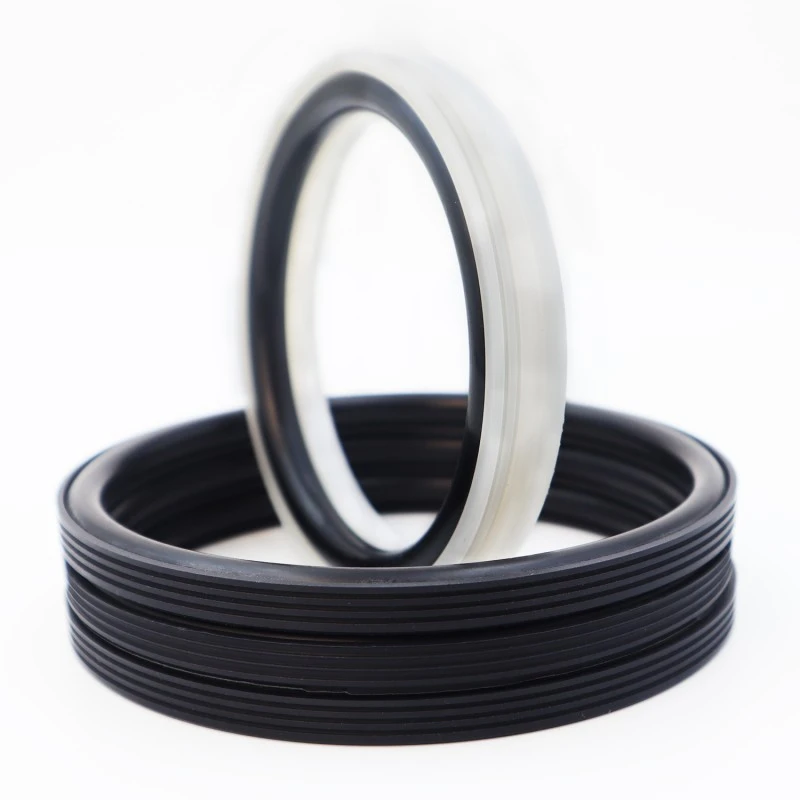

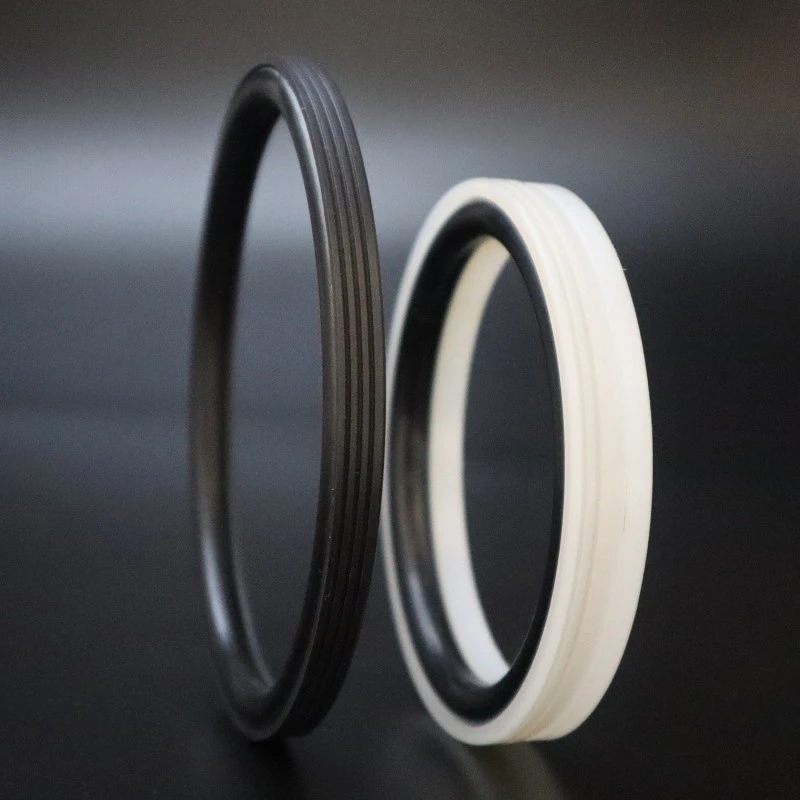

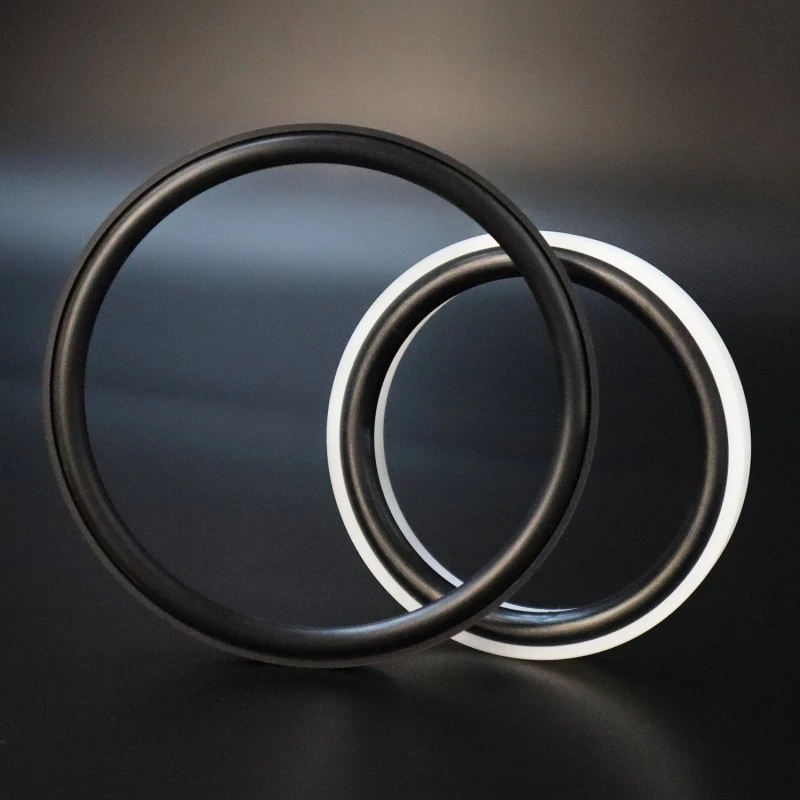

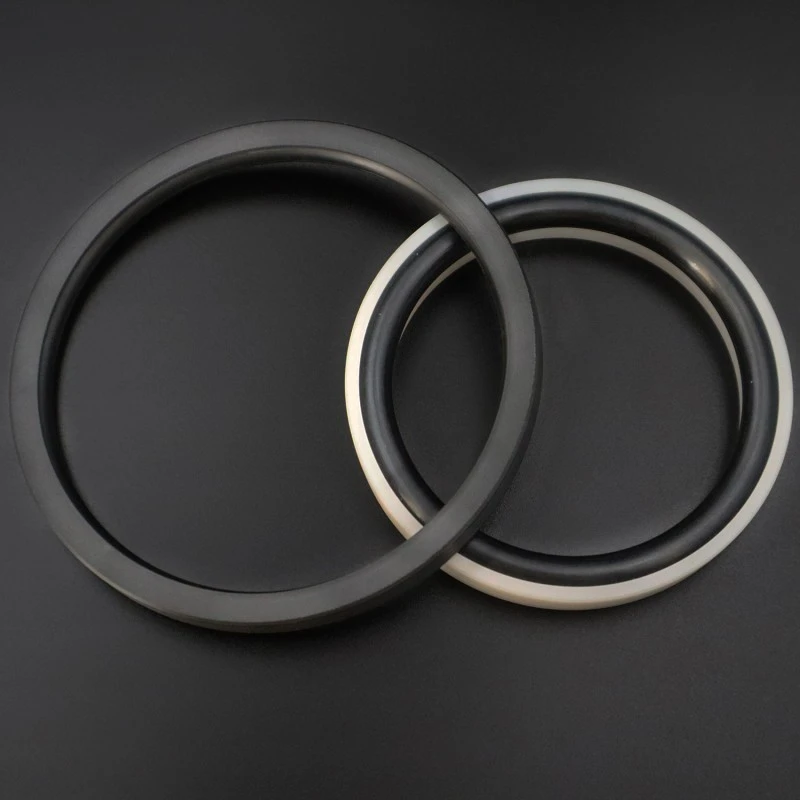

Bore Seal, direka dan dikeluarkan oleh Ruichen Sealing Factory, sesuai untuk pengedap satu arah dalam aplikasi gerakan salingan dan berputar hidraulik. Ia mempunyai hayat perkhidmatan yang panjang, geseran rendah, prestasi pengedap yang sangat baik, struktur padat, dan pemasangan, penggunaan dan penyelenggaraan yang mudah. Bibir pengedap khas dan reka bentuk ketebalan pengedap yang dioptimumkan memastikan prestasi pengedap yang sangat baik walaupun dalam media yang keras seperti grout simen.
|
Tekanan/MPa |
Suhu/°C |
Kelajuan / m/s |
Sederhana |
|
|
gerakan berbalas-balas |
Gerakan putaran |
|||
|
≤100 |
-35 hingga +100°C (dengan cincin O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidraulik, emulsi |
|
-20 hingga +200°C (dengan cincin O FKM) |
||||
Pemilihan Bahan
1. Bahan O-ring yang disertakan boleh dipilih daripada: R01 Getah nitril (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard ialah PTFE4, bahan lain yang tersedia termasuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dsb.
Contoh pesanan
Model pesanan: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diameter gerudi * Diameter alur * Lebar alur - Kod bahan

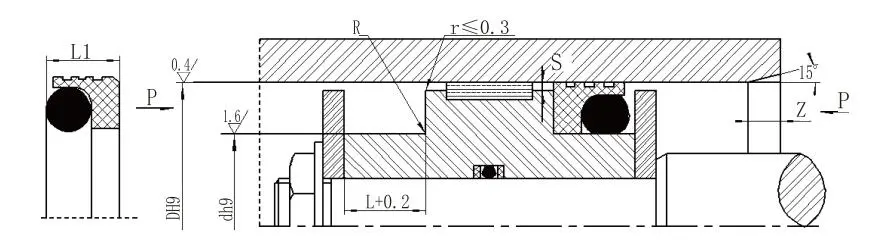

Spesifikasi dan parameter (Sebarang saiz dalam julat yang ditentukan tersedia.)
|
Julat apertur Jenis standard DH9 RC2062 |
Julat apertur Beban berat DH9 RC2062-Z |
Diameter alur d h9 |
Lebar alur L+0.2 |
Lebar meterai L1 |
Bucu bulat Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Untuk lubang silinder ≤ 30mm, reka bentuk alur terbuka disyorkan.
2. Untuk tekanan lebih daripada 30 MPa, muat H8/f8 disyorkan untuk jurang penyemperitan.
Keupayaan ujian komprehensif: Makmal pusat kami dilengkapi dengan rangkaian lengkap peralatan ujian, yang mampu mensimulasikan prestasi produk di bawah keadaan kerja sebenar. Item ujian termasuk, tetapi tidak terhad kepada:
Pemeriksaan dimensi: Menggunakan alat pengukur imej 2D berketepatan tinggi dan menyelaraskan mesin pengukur untuk memastikan dimensi produk memenuhi sepenuhnya keperluan toleransi lukisan.
Ujian prestasi: Termasuk ujian penuaan suhu tinggi, ujian suhu rendah, ujian rintangan minyak/sederhana, ujian rintangan haus, ujian tekanan pecah, dsb.
Ujian kitaran hayat: Meramalkan hayat perkhidmatan dan kebolehpercayaan produk melalui ujian bangku ketahanan yang mensimulasikan keadaan kerja sebenar.
