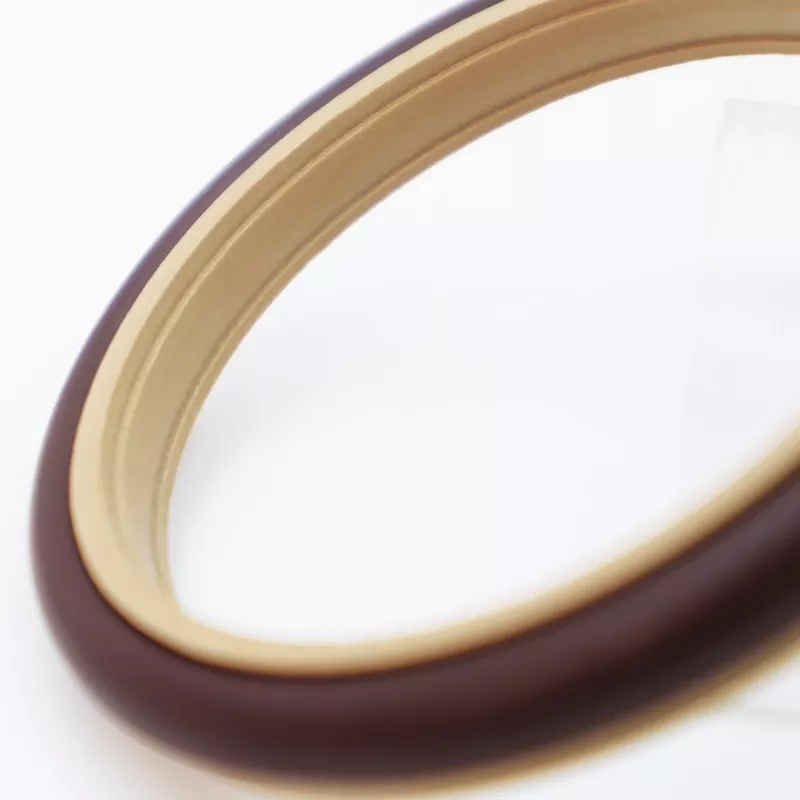

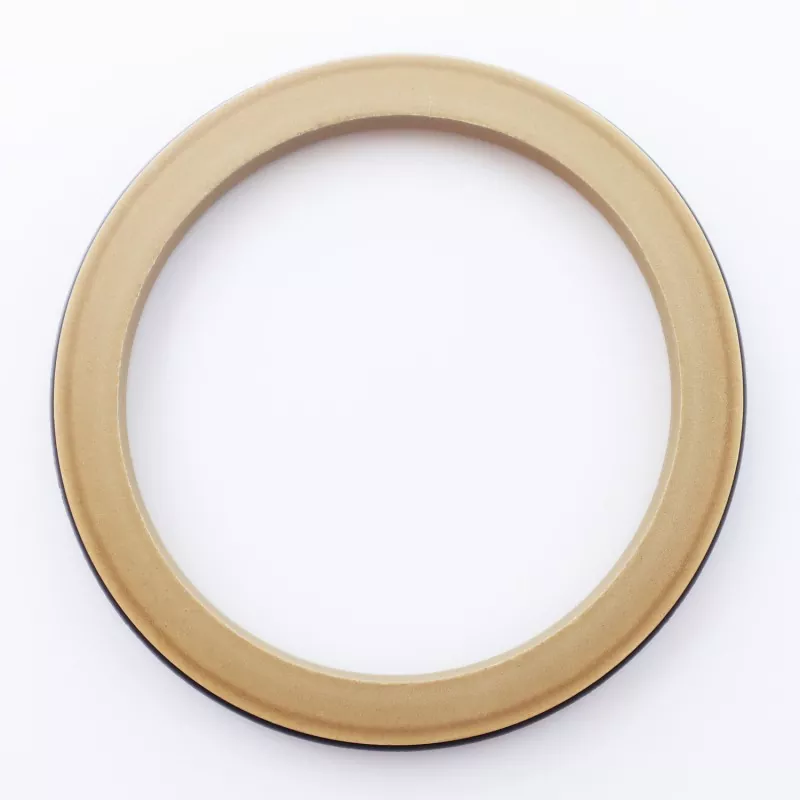

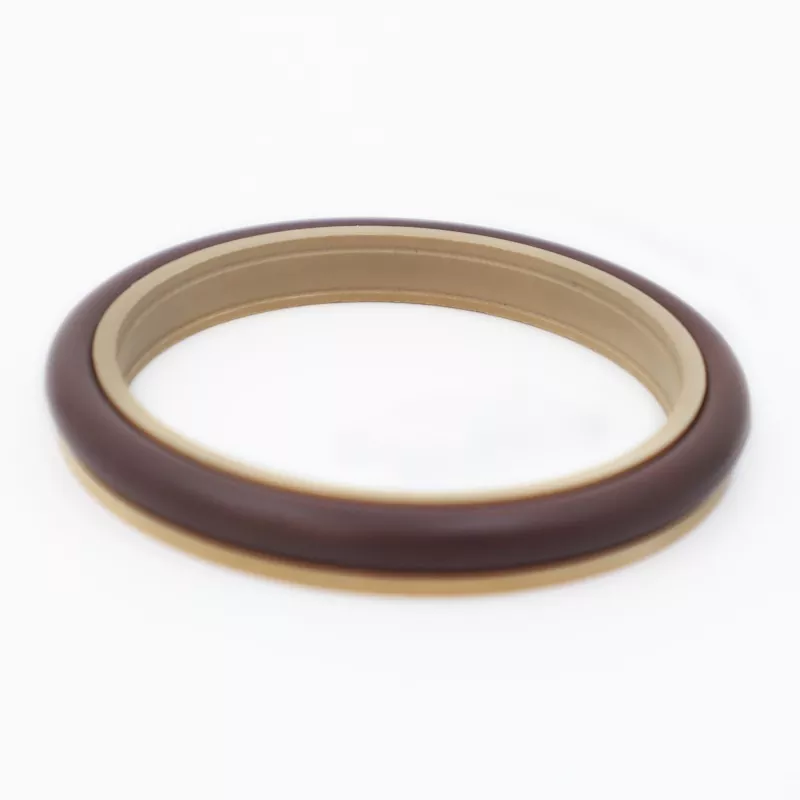

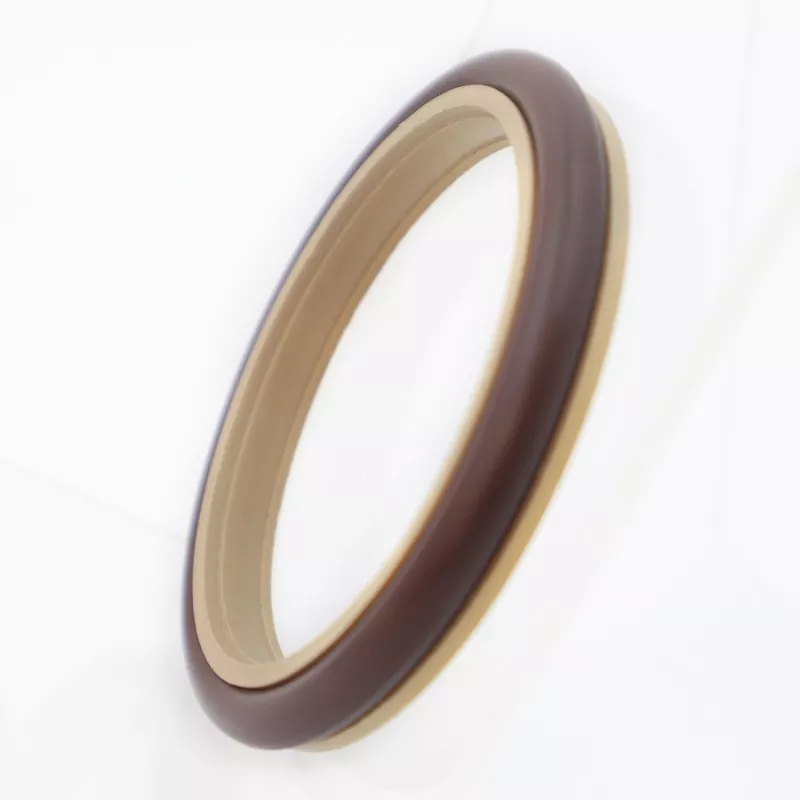

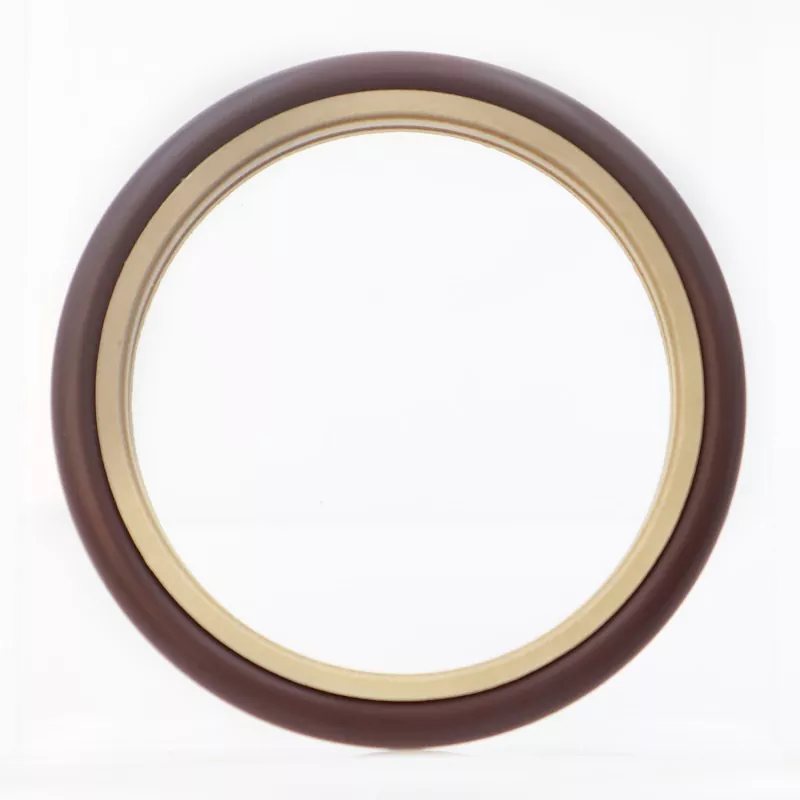

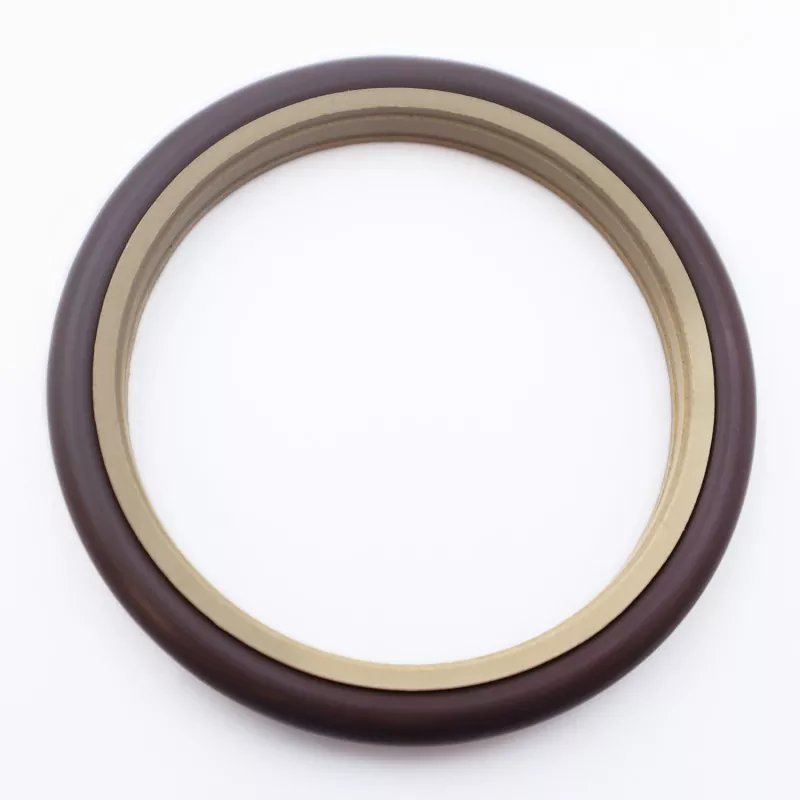

RC2051-B/G Toothed Combination Rotary Shaft Seal terdiri daripada cincin pengedap bergigi yang diperbuat daripada PTFE yang diisi dan cincin O getah. Ia direka untuk pengedap satu arah dalam aplikasi hidraulik dan pneumatik yang melibatkan kedua-dua gerakan salingan dan berputar. Ciri utama termasuk hayat perkhidmatan yang panjang, geseran rendah, prestasi pengedap yang sangat baik dan reka bentuk yang padat. Ia juga memberikan hasil pengedap yang cemerlang dan rintangan geseran minimum dalam aplikasi pengedap putar hidraulik air.
Ia mengekalkan prestasi pengedap yang boleh dipercayai walaupun dalam keadaan operasi berputar hidraulik air, dengan berkesan mengurangkan haus permukaan aci dan meminimumkan risiko kebocoran peralatan. Kami mengalu-alukan pertanyaan daripada pelanggan OEM mengenai pemilihan produk, perbandingan dan pembelian pukal.
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Nilai PV rujukan (MPa·m/s) |
Kelajuan rujukan (m/s) |
Sederhana |
|
≤70 (Jenis standard) |
-35 hingga +100 (cincin O NBR) |
≤10 |
<2 |
Minyak hidraulik, emulsi, air, udara, dll. |
|
≤30 (Jenis berkelajuan tinggi) |
-20 hingga +200 (cincin O FKM) |
<6 |
1. Bahan O-ring yang serasi termasuk: Getah Nitril RO1 (NBR), Getah Fluoro RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE4; pilihan lain yang tersedia termasuk PTFE1, PTFE2, PTFE3 dan PTFE5.
Model Pesanan: RC2051—80x91.7x7.6—PTFE3—R01

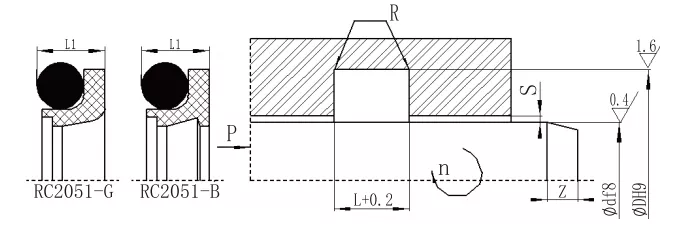

Model - d x D x L - Kod Bahan
Spesifikasi dalam julat yang ditentukan tersedia.
|
d f8 Jenis standard RC2051 |
d f8 Tugas ringan RC2051-Q |
d f8 Tugas berat RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmaks |
Smax |
Zmin |
buat |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Untuk diameter aci ≤30 mm, reka bentuk alur terbuka disyorkan.
2. Adalah disyorkan bahawa kekerasan permukaan aci berputar melebihi HRC 58.
