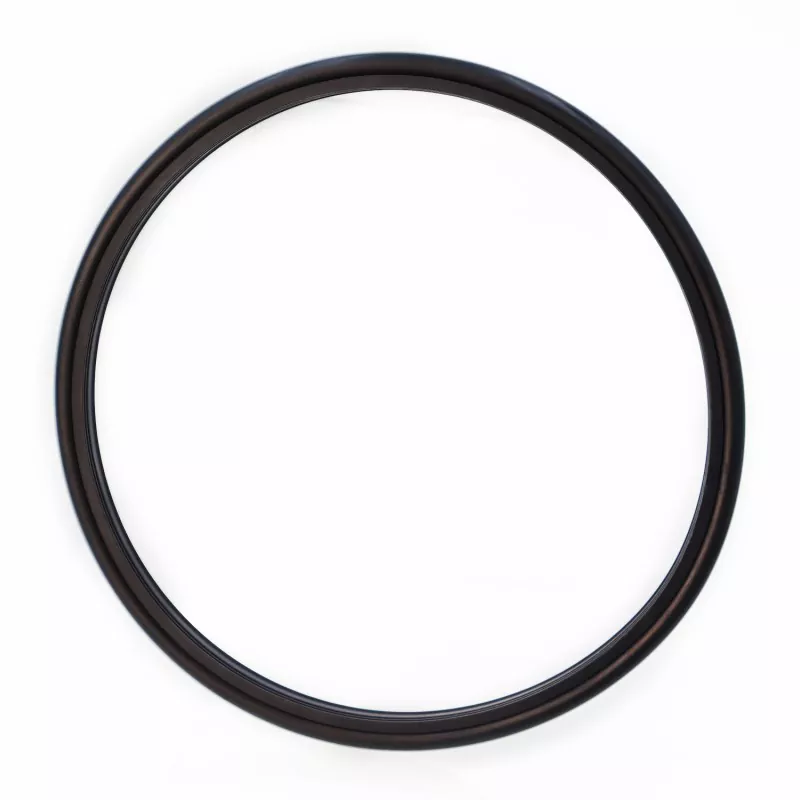

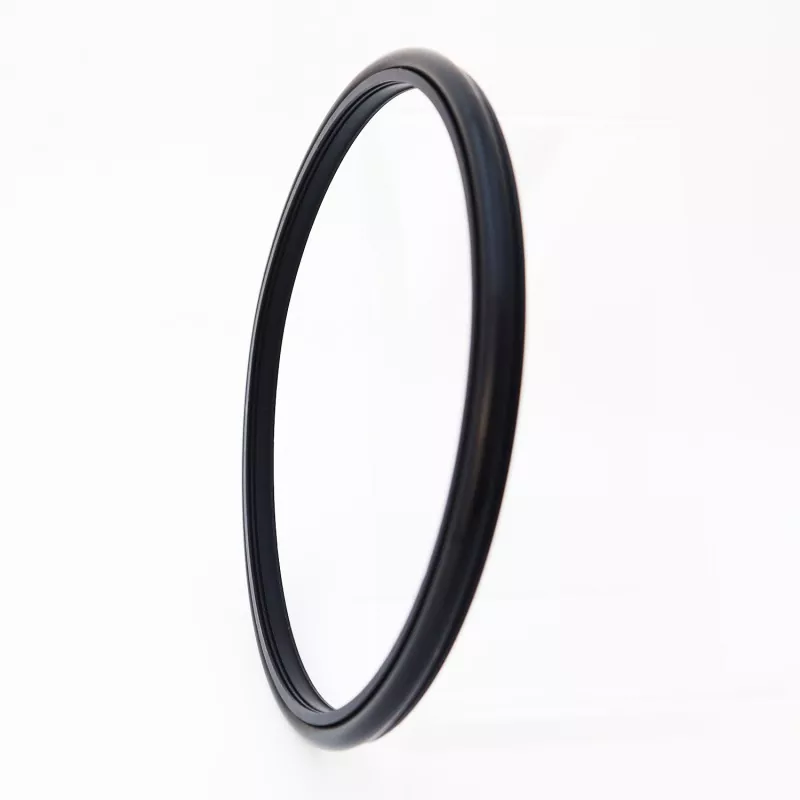

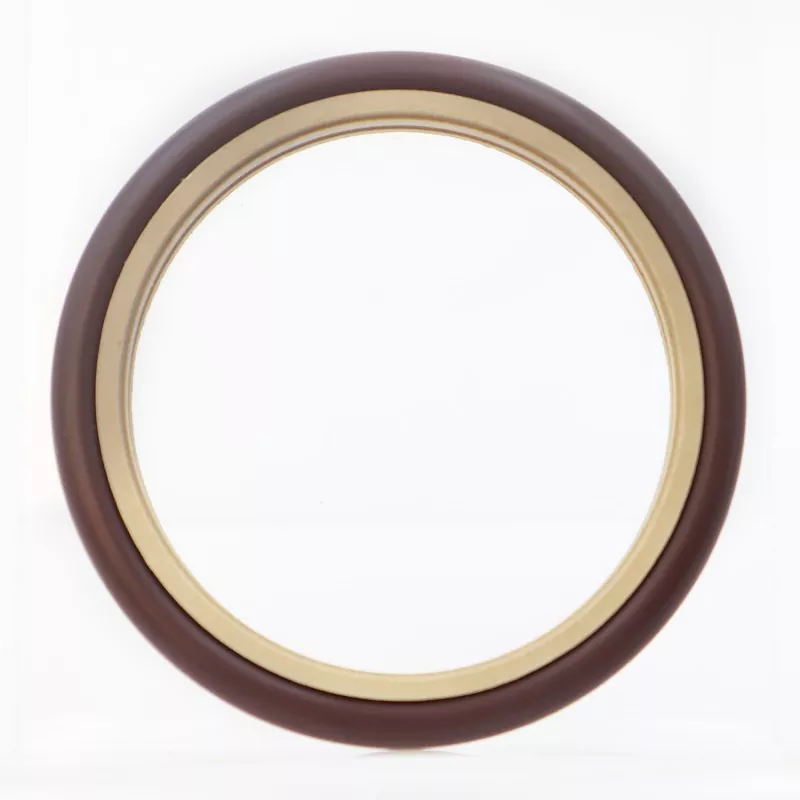

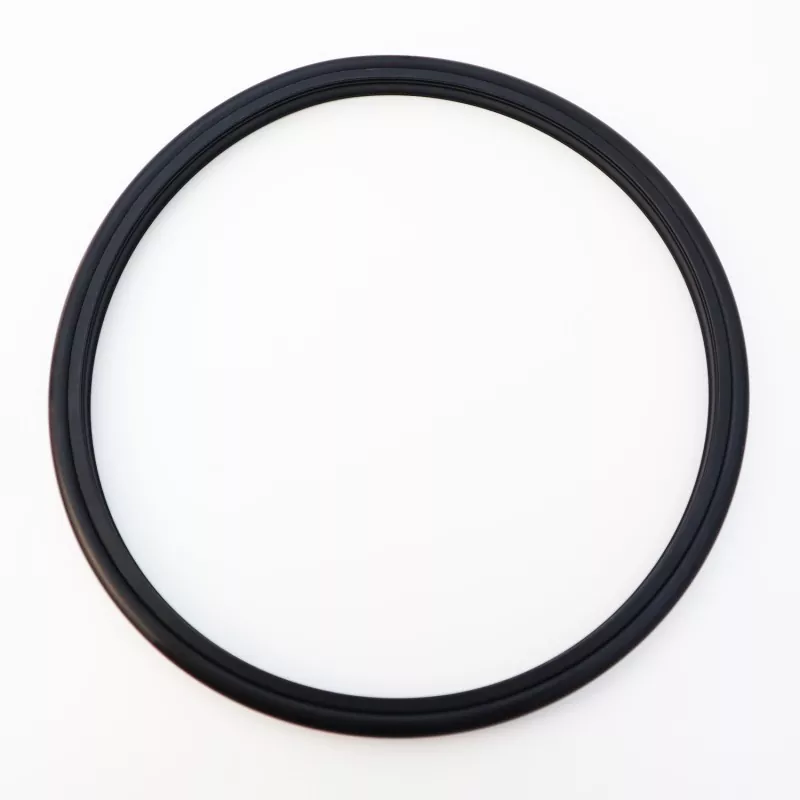

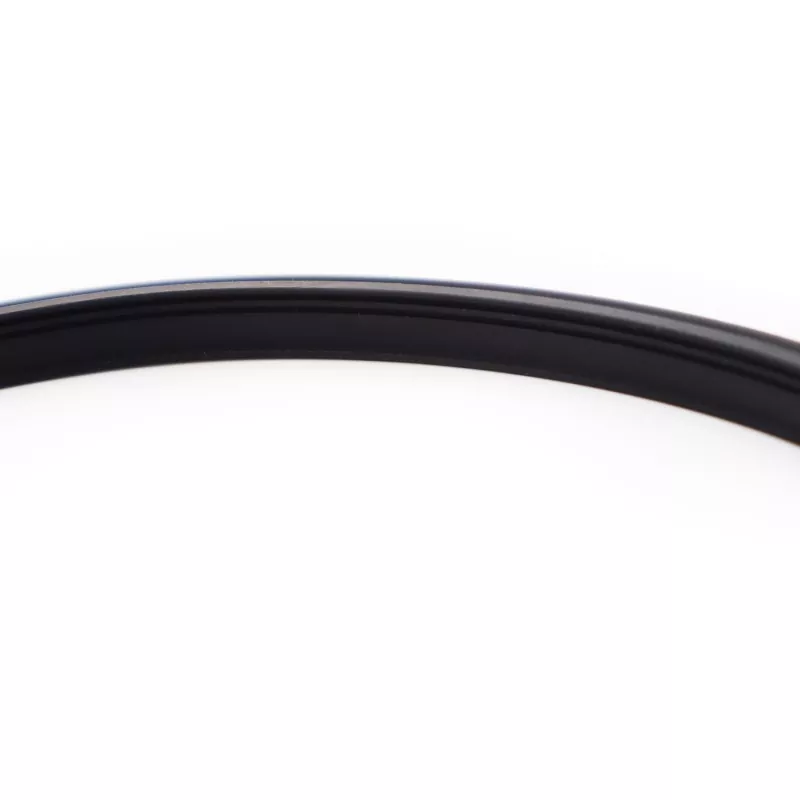

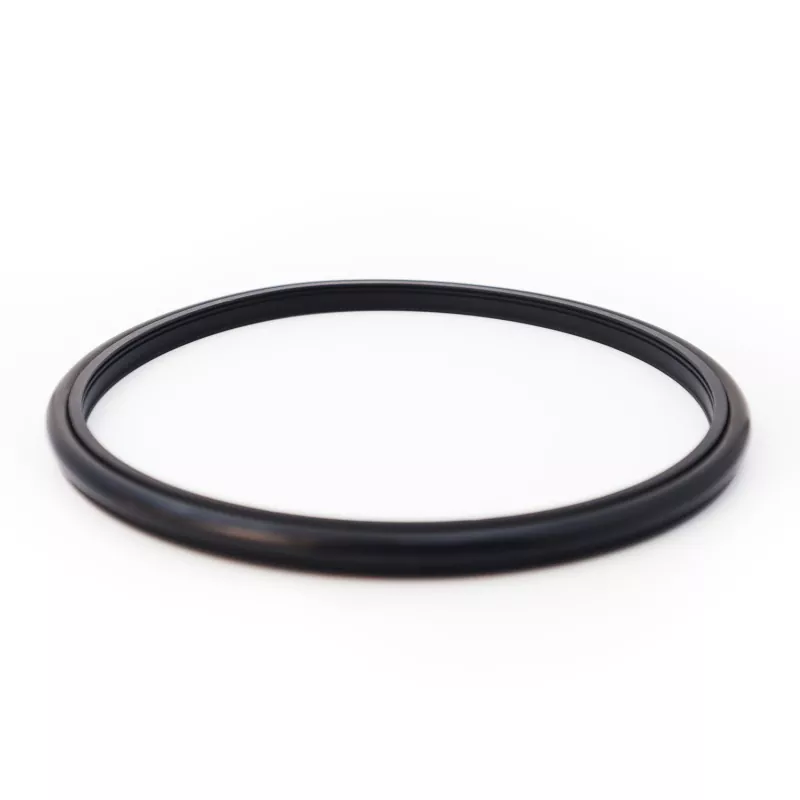

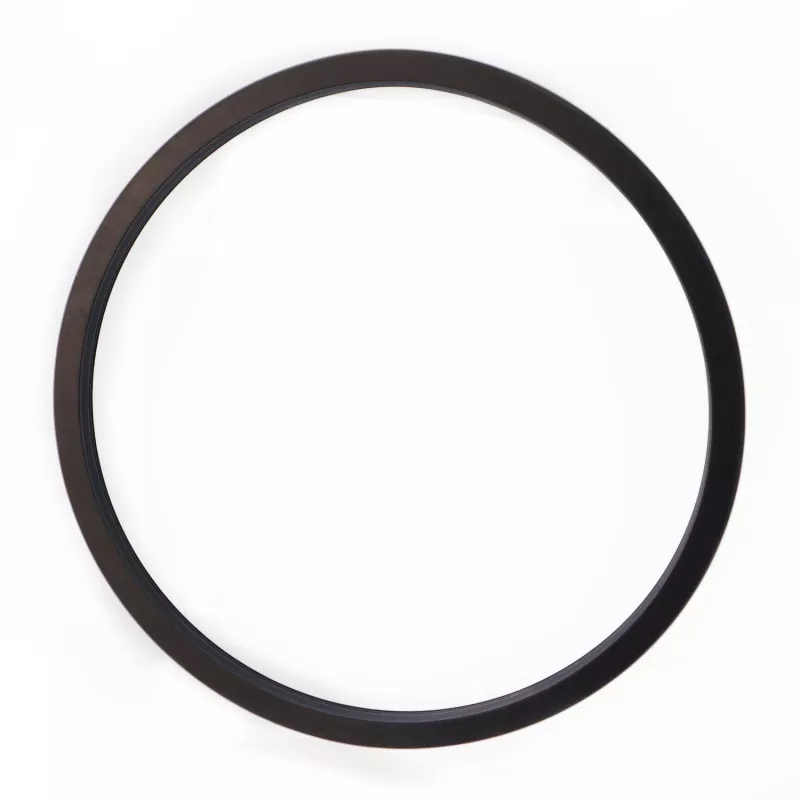

RC2061 Reinforced Toothed Combination Seal (direka bentuk untuk pengedap buburan simen) terdiri daripada cincin pengedap bergigi yang direka khas yang diperbuat daripada plastik kejuruteraan berprestasi tinggi dan cincin O getah; ia sesuai untuk pengedap satu arah dalam aplikasi salingan hidraulik dan berputar. Ketebalan bibir yang dioptimumkan menahan hakisan daripada buburan simen dan kekotoran lumpur, memastikan pengedap yang boleh dipercayai dan geseran rendah sambil memerlukan ruang pemasangan yang minimum. Reka bentuk memudahkan pemasangan dan penyelenggaraan yang mudah dan berkesan mengurangkan degradasi pengedap yang cepat yang disebabkan oleh bahan zarahan dalam medium.
Ia digunakan terutamanya dalam aplikasi seperti pam pelocok, pam lumpur, alat penggerudian skru, pelantar penggerudian, peralatan penerokaan minyak dan loji pencampur konkrit. Ciri utama termasuk hayat perkhidmatan yang panjang, geseran rendah, prestasi pengedap yang sangat baik, jejak yang padat dan kemudahan pemasangan dan penyelenggaraan.
Apabila digunakan untuk mengelak media seperti lumpur, disyorkan untuk menyuntik gris pelincir di antara dua (atau lebih) elemen pengedap.
Nilai mengehadkan tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Sederhana |
|
|
Gerak berbalas-balas |
Gerakan putaran |
|||
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidraulik, emulsi |
|
-20 hingga +200 (dengan cincin O FKM) |
||||
1. Bahan O-ring yang serasi termasuk: Getah Nitril RO1 (NBR), Fluoroelastomer RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dsb.
Model Pesanan: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diameter Aci * Diameter Alur * Lebar Alur - Kod Bahan)
Tersedia dalam sebarang saiz dalam julat yang ditentukan.
|

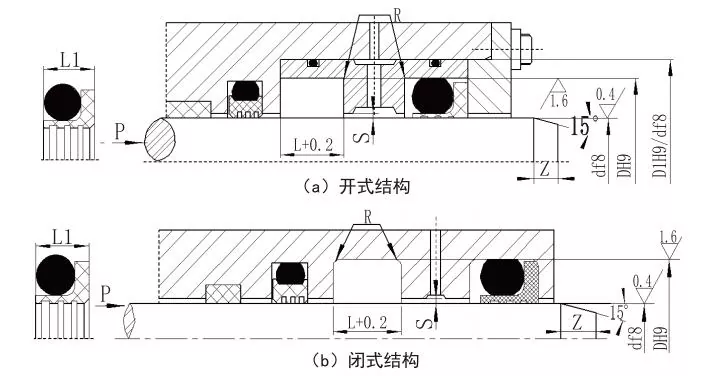

Julat diameter aci Jenis standard d f8 RC2061 |
Julat diameter aci Tugas berat d f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Lebar meterai L1 |
Jejari sudut Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter keratan rentas cincin O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Untuk diameter aci ≤30 mm, reka bentuk alur terbuka disyorkan.
2. Untuk aplikasi pengedap berputar, kekerasan permukaan aci HRC ≥58 adalah disyorkan.
3. Untuk tekanan melebihi 30 MPa, muat H8/f8 disyorkan untuk jurang penyemperitan.
