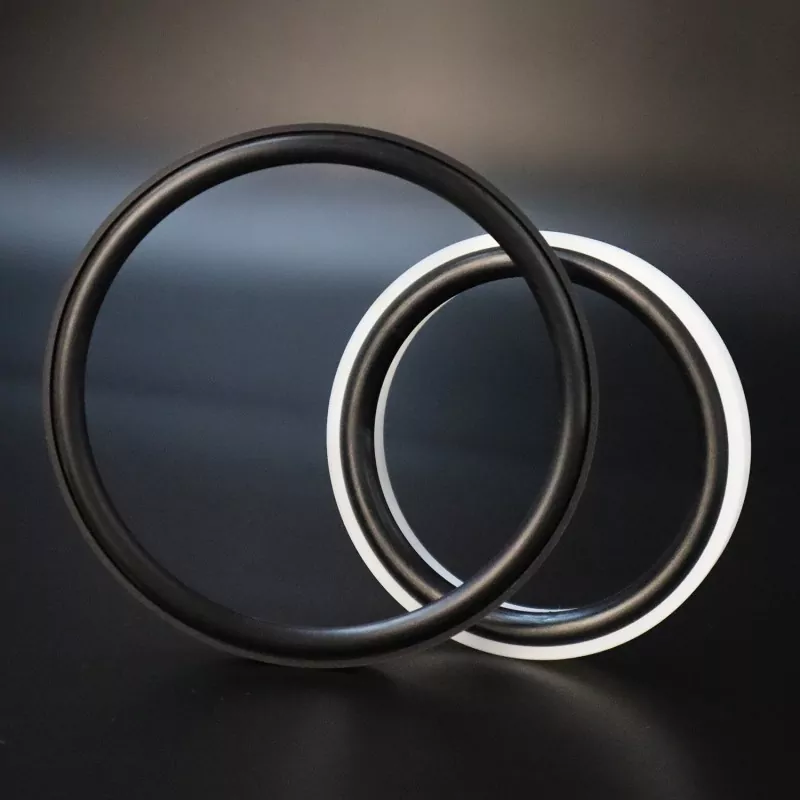

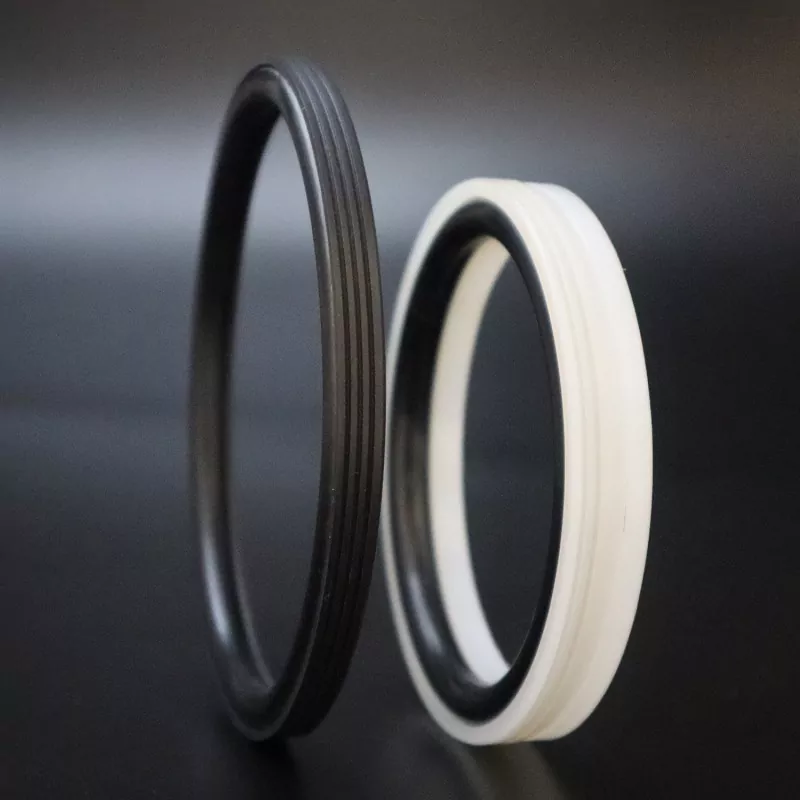

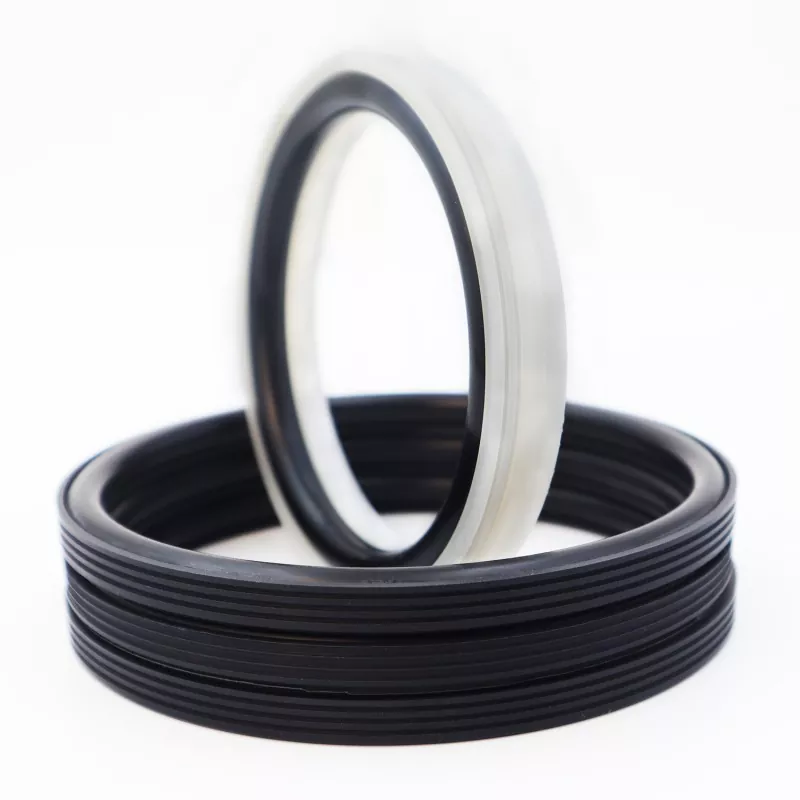

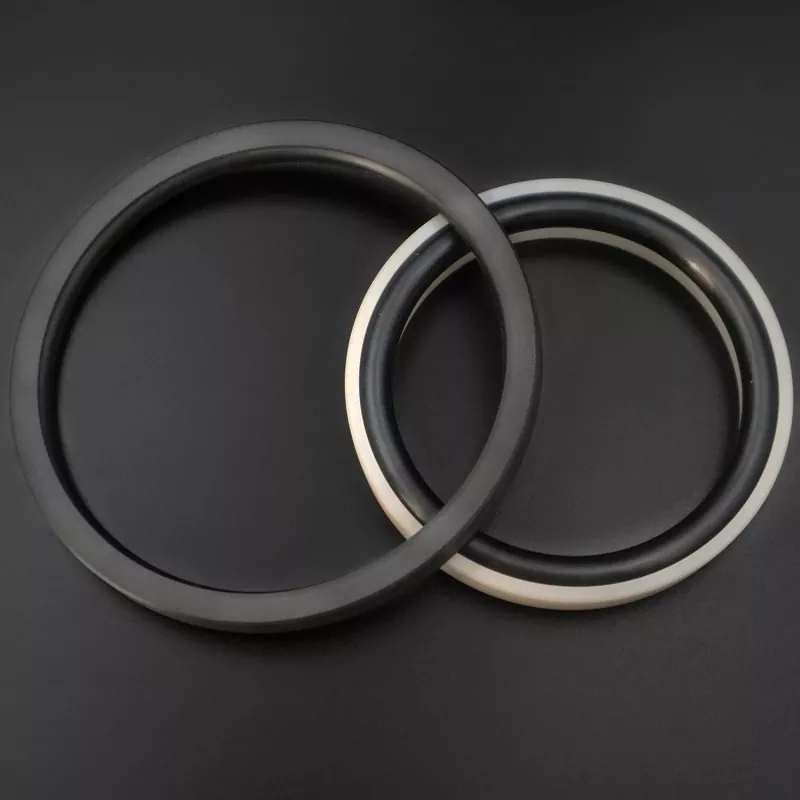

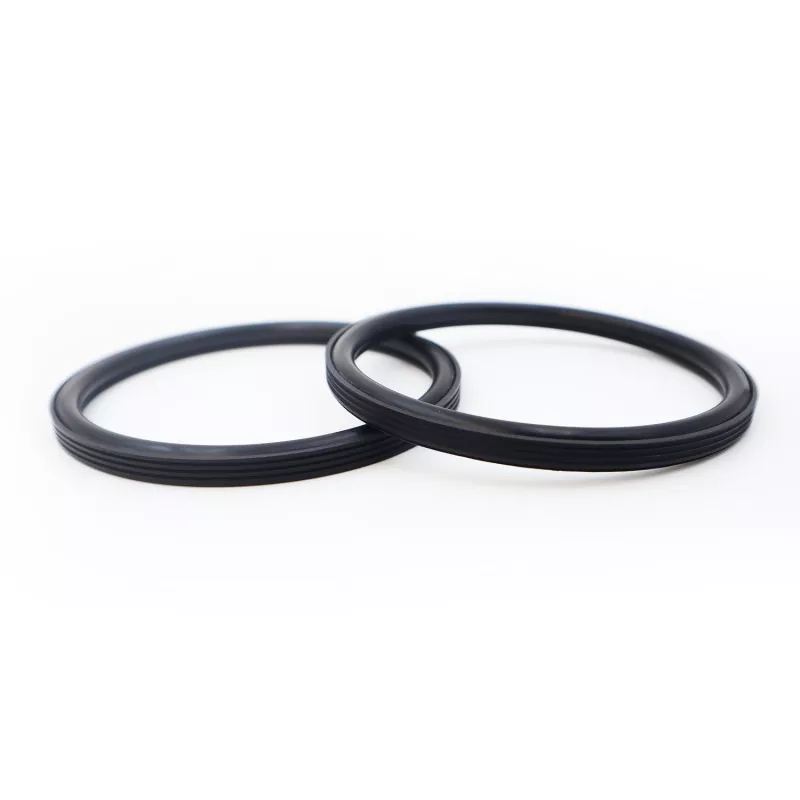

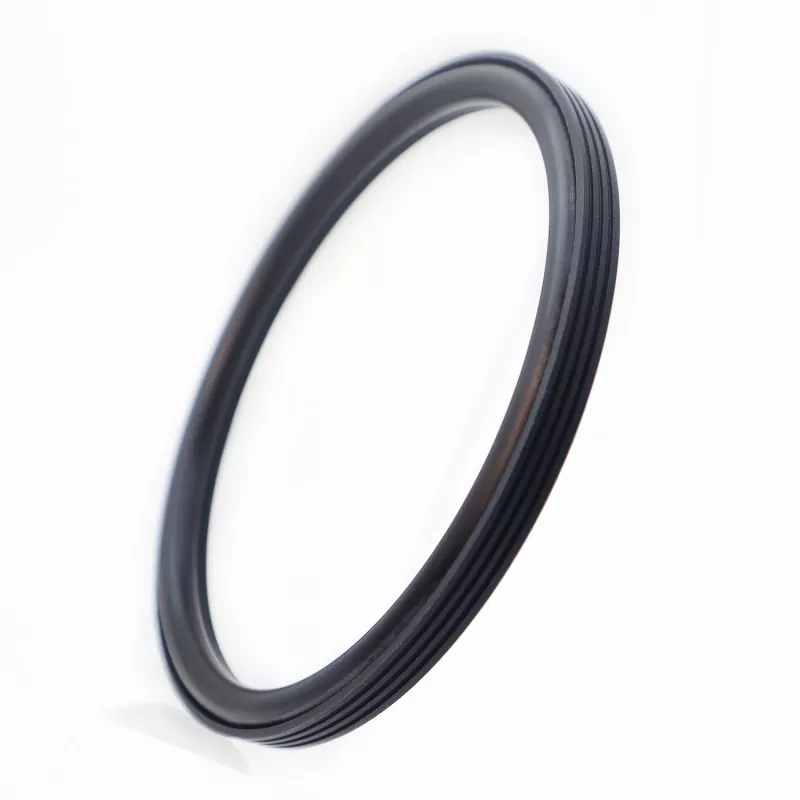

RC2062 Reinforced Toothed Piston Seal terdiri daripada cincin pengedap bergigi yang direka khas yang diperbuat daripada plastik kejuruteraan berprestasi tinggi dan cincin O getah; ia sesuai untuk pengedap satu arah dalam aplikasi salingan hidraulik dan berputar.
Ia mempunyai hayat perkhidmatan yang panjang, geseran rendah, prestasi pengedap yang sangat baik, jejak yang padat, dan kemudahan pemasangan dan penyelenggaraan. Reka bentuk optimum bibir pengedap dan ketebalan memastikan pengedap yang berkesan walaupun terdedah kepada media yang keras seperti buburan simen.
Dengan struktur keseluruhannya yang padat, ia meminimumkan keperluan ruang pemasangan dan memudahkan pemasangan di tapak yang mudah dan penyelenggaraan seterusnya. Ia berfungsi sebagai penyelesaian pengedap yang boleh dipercayai untuk ruang omboh dalam aplikasi pengendalian buburan. Kami menjemput pengeluar peralatan industri untuk menilai, membandingkan dan membuat pesanan pukal untuk produk ini.
Nilai mengehadkan tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C)
|
Kelajuan (m/s) |
Sederhana |
|
|
Gerak berbalas-balas |
Gerakan putaran |
|||
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidraulik, emulsi |
|
-20 hingga +200 (dengan cincin O FKM) |
||||
1. Bahan O-ring yang serasi termasuk: Getah Nitril RO1 (NBR), Fluoroelastomer RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dsb.
Model Pesanan: RC2062-80*68.3*7.6-PTFE4-R01
Model - Diameter Gergaji * Diameter Alur * Lebar Alur - Kod Bahan
Sebarang saiz dalam parameter tersedia
|

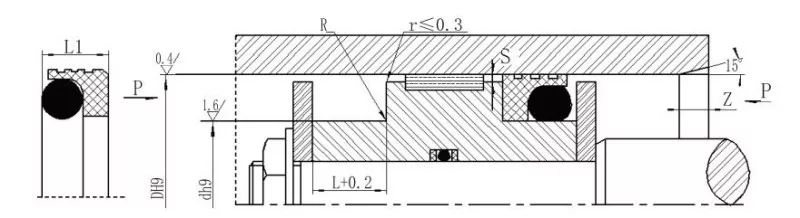

Julat saiz gerek Jenis standard D H9 RC2062 |
Julat gerek Tugas berat D H9 RC2062-Z |
Diameter alur d h9 |
Lebar alur L+0.2 |
Lebar meterai L1 |
Jejari sudut Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter keratan rentas cincin O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Untuk diameter gerudi ≤30 mm, reka bentuk alur terbuka disyorkan.
2. Untuk tekanan melebihi 30 MPa, muat H8/f8 disyorkan untuk jurang penyemperitan.
