1. Rintangan kimia yang sangat baik
2. Julat suhu operasi yang luas
3. Sesuai untuk pelinciran rendah dan pelinciran bebas minyak
4. Geseran rendah untuk penggunaan kuasa minimum
5. Sesuai untuk kelajuan linear tinggi
6. Tiada kesan lilitan kayu, rintangan permulaan yang rendah selepas masa henti yang berpanjangan
7. Sesuai untuk aci berputar yang tidak dikeraskan (dengan pemilihan pengedap bibir PTFE yang sesuai)
8. Sesuai untuk aplikasi tekanan tinggi
Aplikasi biasa termasuk: pemampat berputar, pemampat skru, penghantaran/kotak gear, peniup, enjin, alatan mesin, pam, motor hidraulik, emparan, dsb.
Keperluan kekerasan untuk permukaan mengawan
Kekerasan yang disyorkan: HRC ≥ 58. Kekerasan yang diperlukan bergantung kepada banyak faktor; untuk aplikasi tekanan rendah dan berkelajuan rendah, aci berputar yang lebih lembut juga sesuai. Untuk logam lembut, pengedap bibir PTFE6 disyorkan.
Keperluan kualiti untuk permukaan mengawan Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
Bentuk keratan rentas |
Model |
Tekanan |
Suhu |
Kelajuan |
Sederhana |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Minyak, gas, air, dll. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Minyak, gas, air, dll. |
Pengedap Edaran Semula Lingkaran Dinamik Bendalir: Jenis RCS-D menggunakan pengedap bibir dengan corak peredaran semula lingkaran, meningkatkan prestasi pengedap. Aci berputar hanya dibenarkan berputar dalam satu arah.

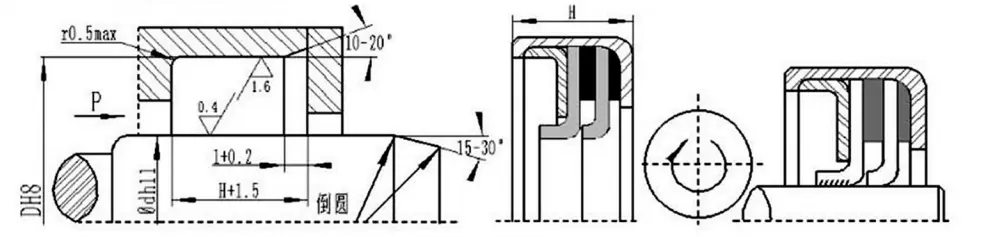

Keperluan lokasi pemasangan
Contoh pesanan: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Sila hubungi syarikat kami; model RC2057 menawarkan produk dengan panjang maksimum 1600mm.
Panduan Pemasangan Kedap Minyak PTFE
1. Bersihkan dan pelincir kedap minyak dan semua bahagian pemasangan;
2. Sebelum pemasangan, meterai minyak hendaklah dipasang pada aci licin dengan diameter yang sama dengan aci untuk mengelakkan pengetatan yang berlebihan dan kegagalan pemasangan, dan untuk mengelakkan terlalu panas semasa operasi awal;
3. Sebelum pemasangan, sapukan pengedap (seperti Loctite 601 atau 641) pada lilitan luar dan muka hujung pengedap minyak untuk mengelakkan kebocoran pada diameter luar;
4. Apabila memasangkan bibir pengedap minyak PTFE pada aci, bibir pengedap minyak PTFE hendaklah dilindungi untuk mengelakkan kerosakan pada bibir pengedap daripada benang, alur kunci, dsb.;
5. Lengan panduan hendaklah digunakan untuk memasang pengedap minyak PTFE untuk melindungi bibir daripada kerosakan. Lengan panduan mempunyai sudut tirus 15 darjah pada hujung pemandu, dan lubang dalam hujung yang satu lagi adalah muat gelongsor pada aci. Diameter luar lengan panduan ialah diameter aci + 1mm, dengan permukaan licin dan tepi bulat. Lihat Rajah 1 untuk pemasangan pengedap minyak PTFE;
6. Bahan lengan panduan disyorkan untuk plastik keras;
7. Selepas meterai minyak dipasang, ia mesti dipasang dengan alat pengapit dan dimeterai dengan pengedap pada lilitan luar dan muka hujung. Lihat Rajah 2 untuk penetapan pengedap minyak PTFE.

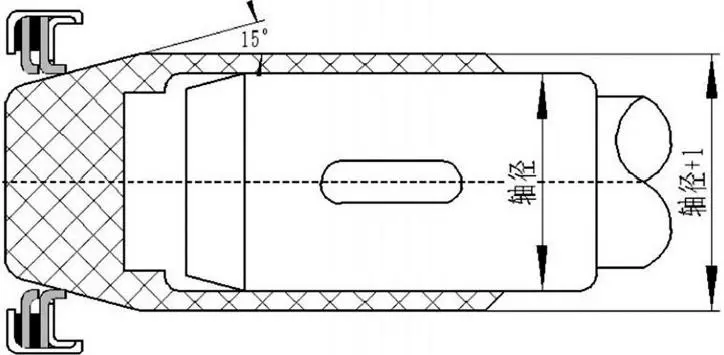

Rajah 1. Pemasangan meterai minyak PTFE.

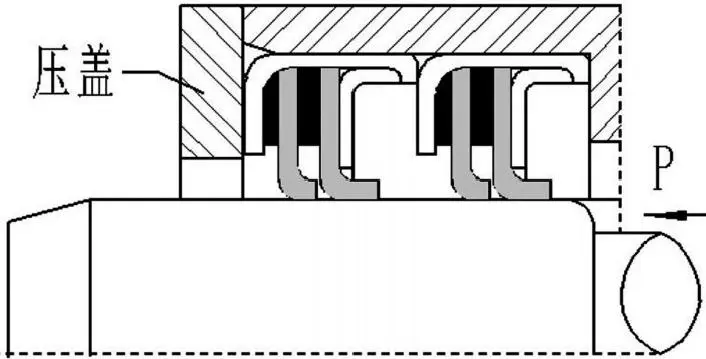

Rajah 2. Membetulkan pengedap minyak PTFE.
