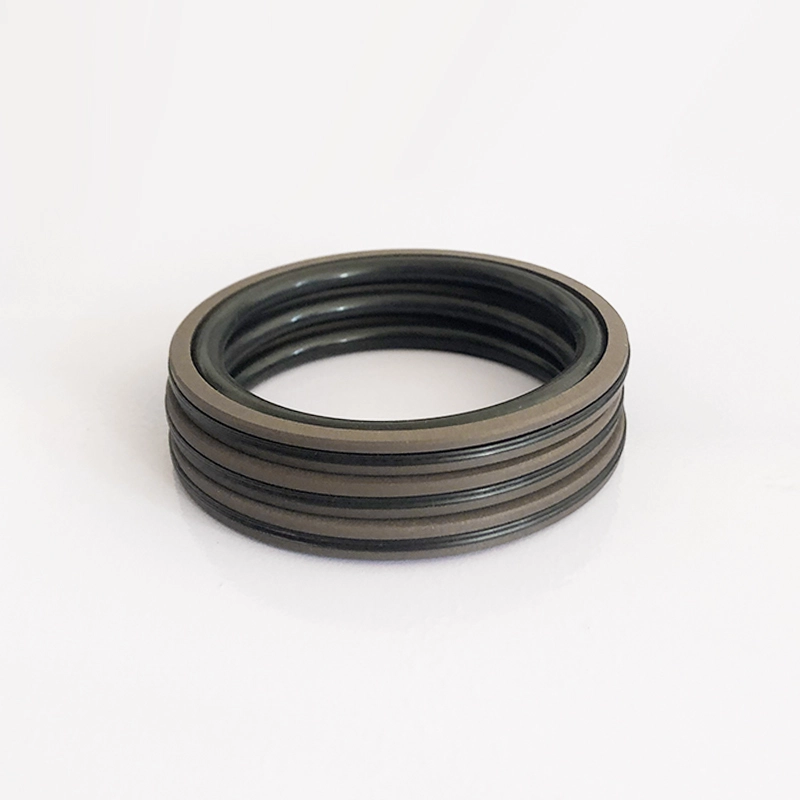

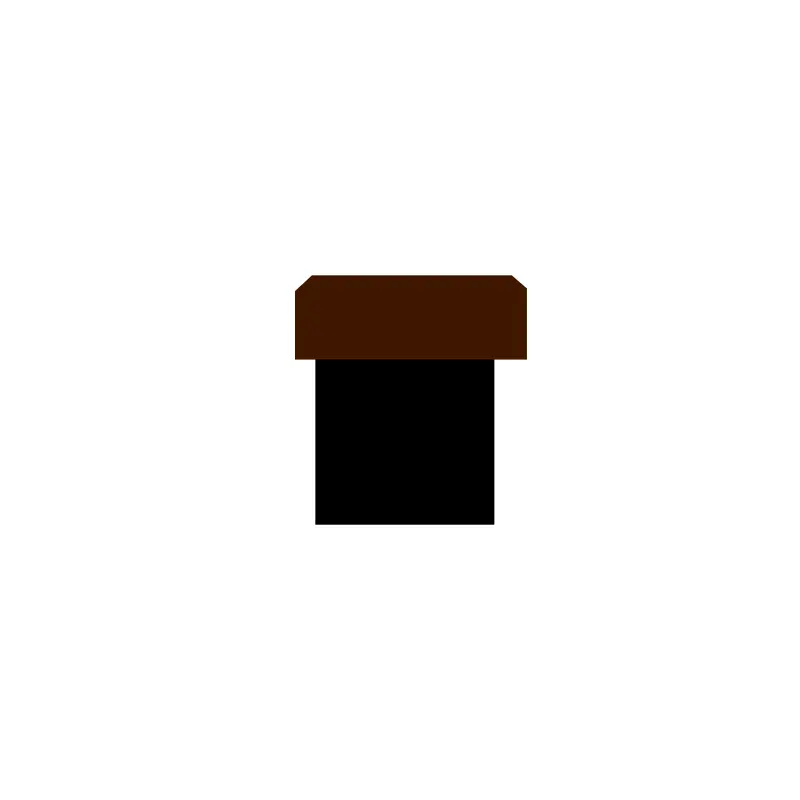

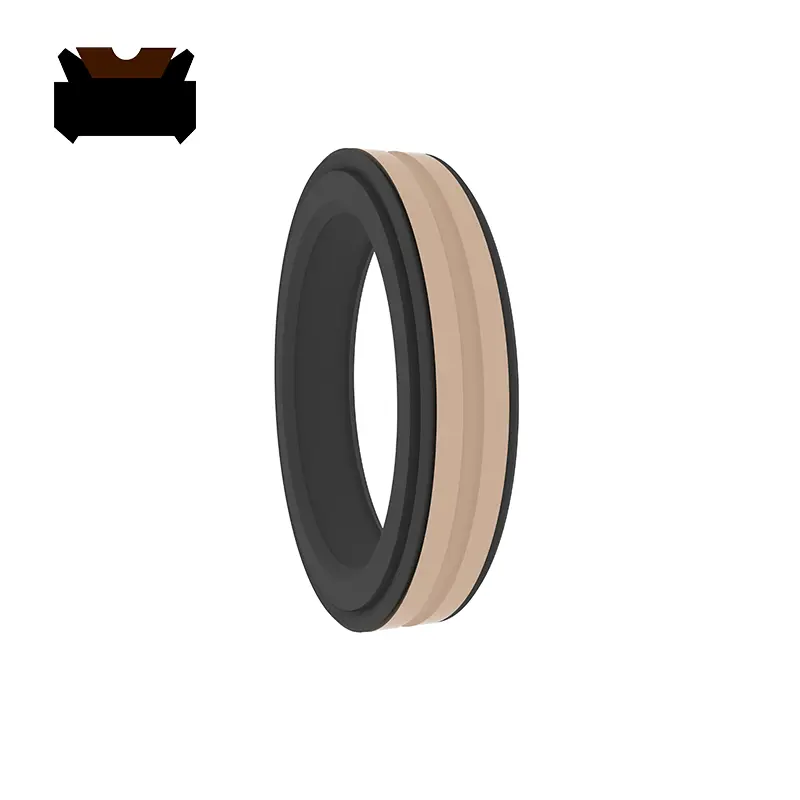

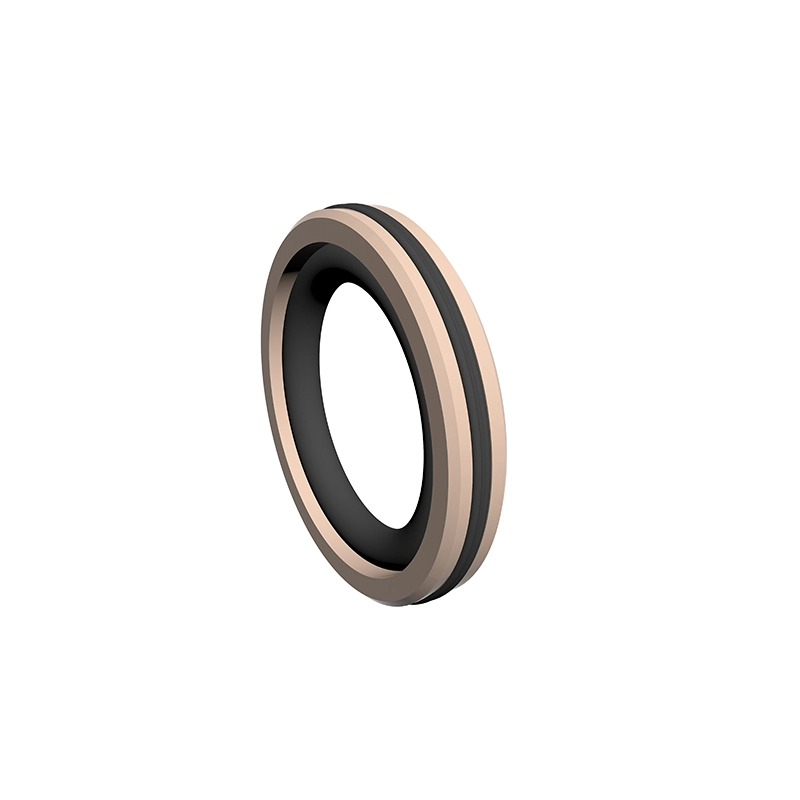

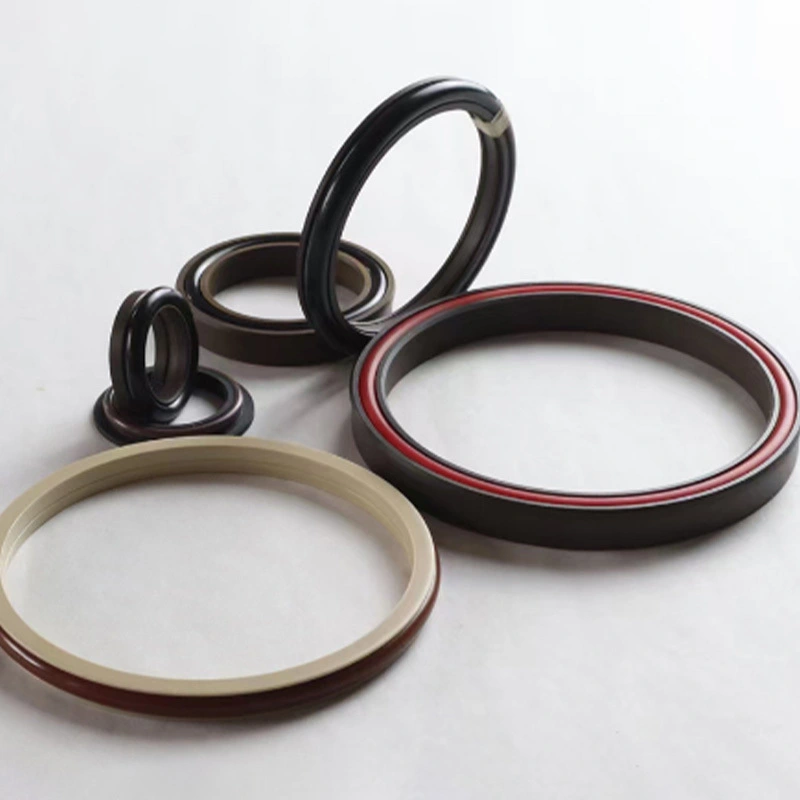

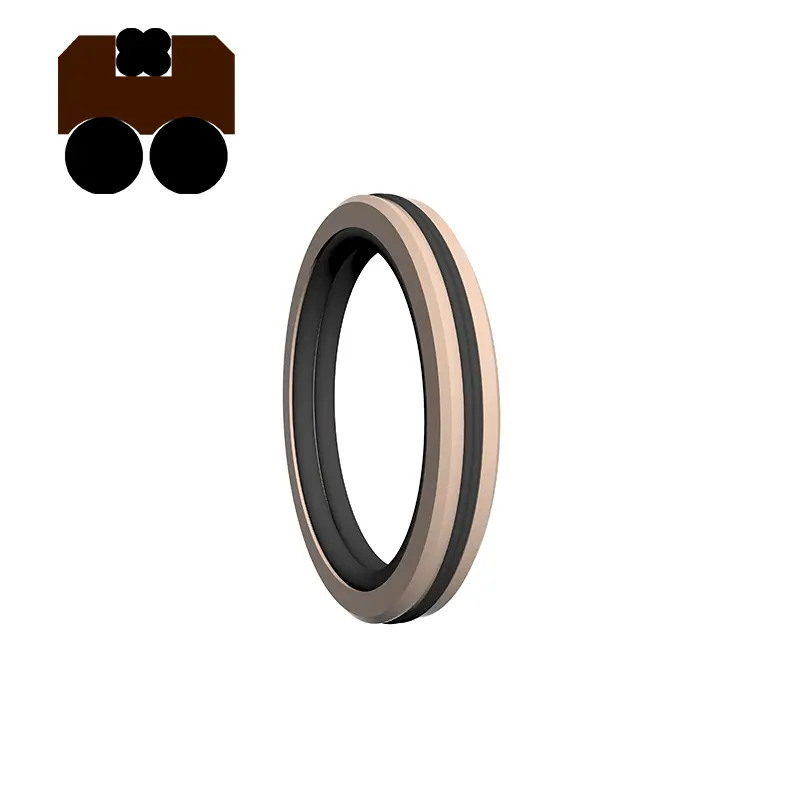

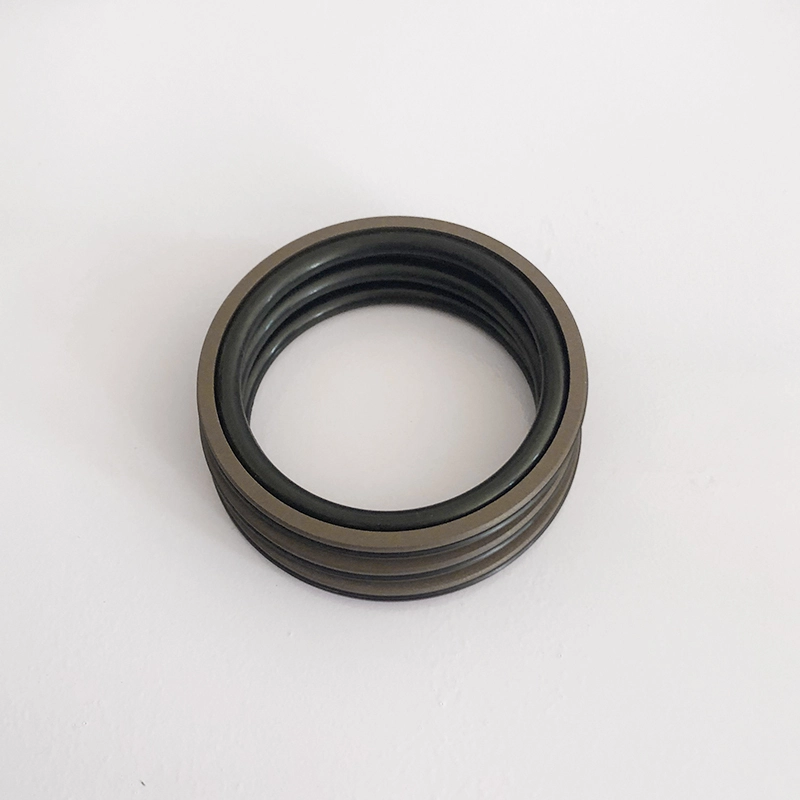

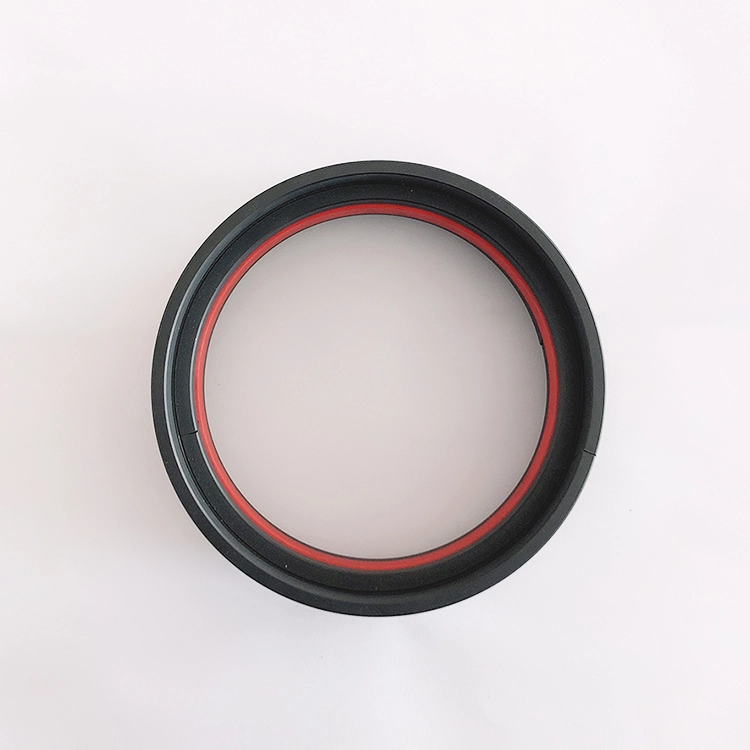

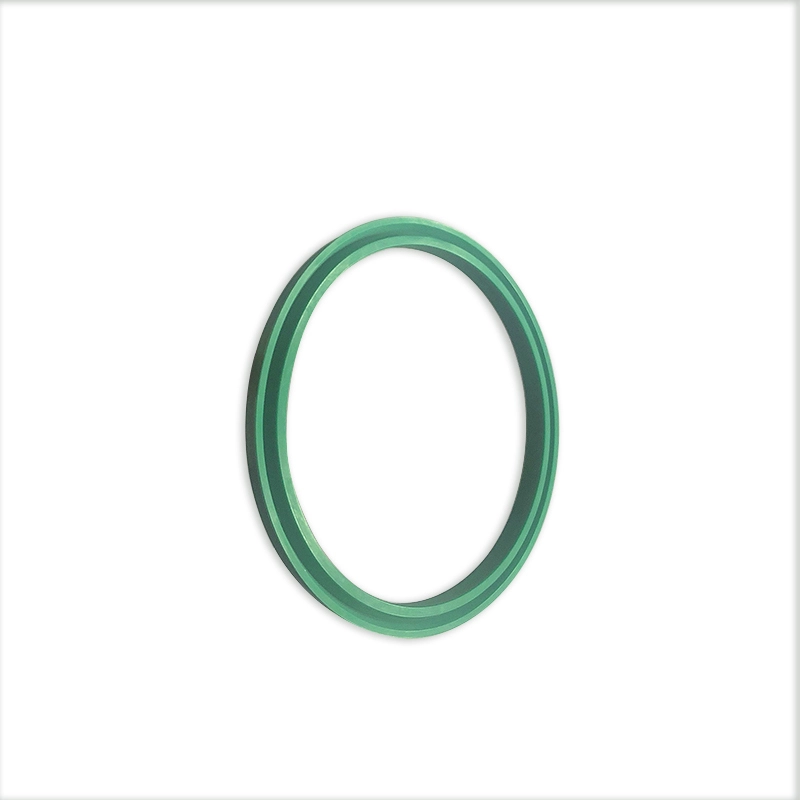

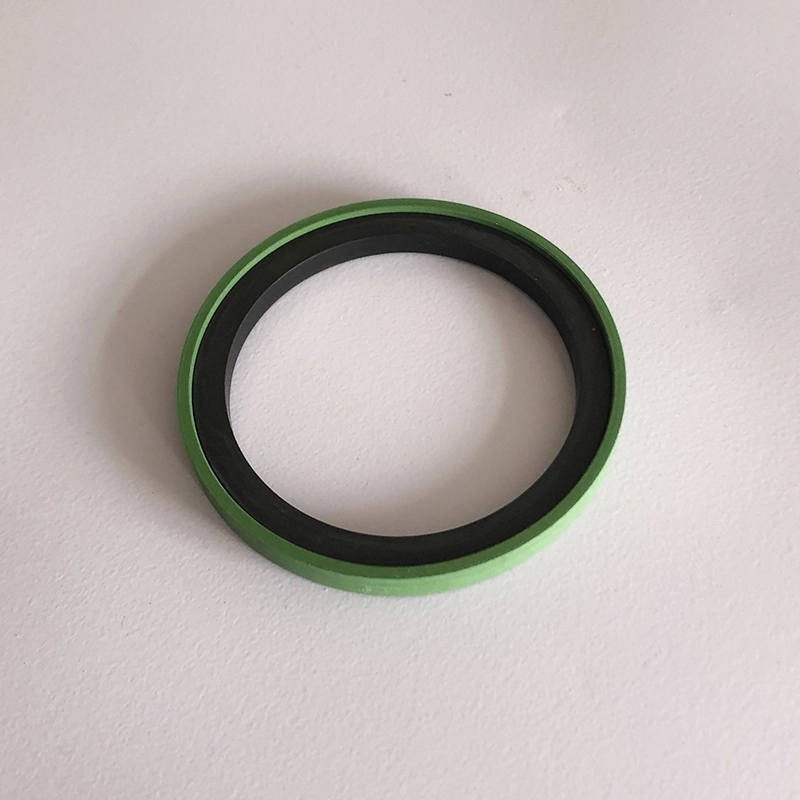

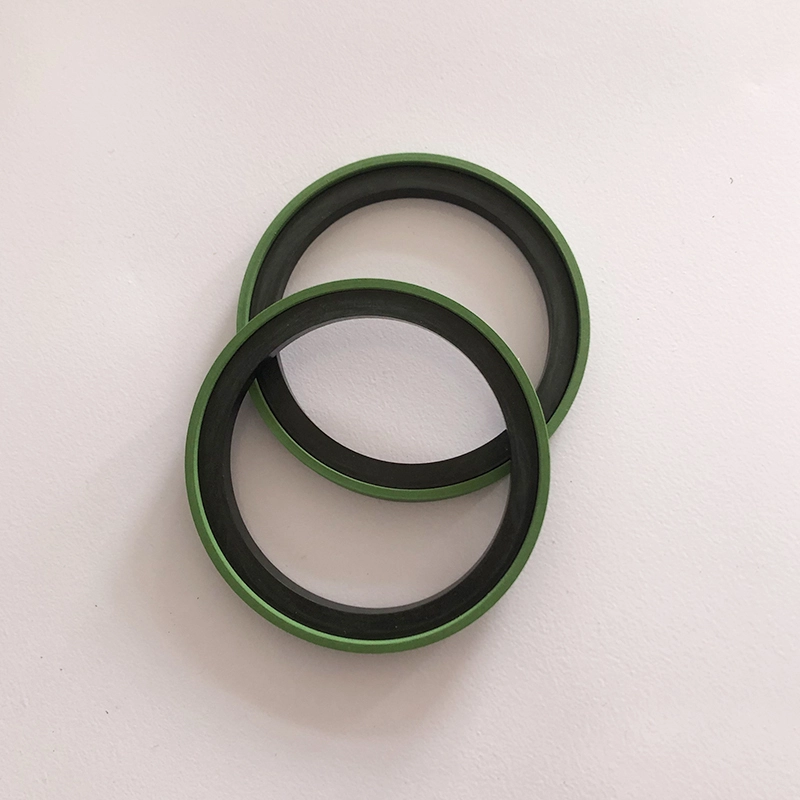

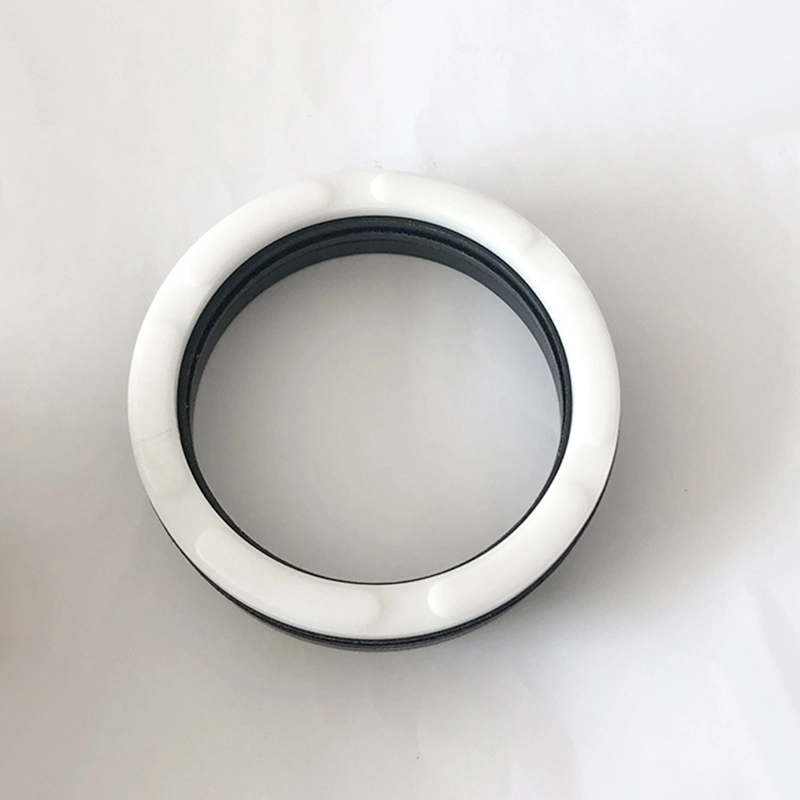

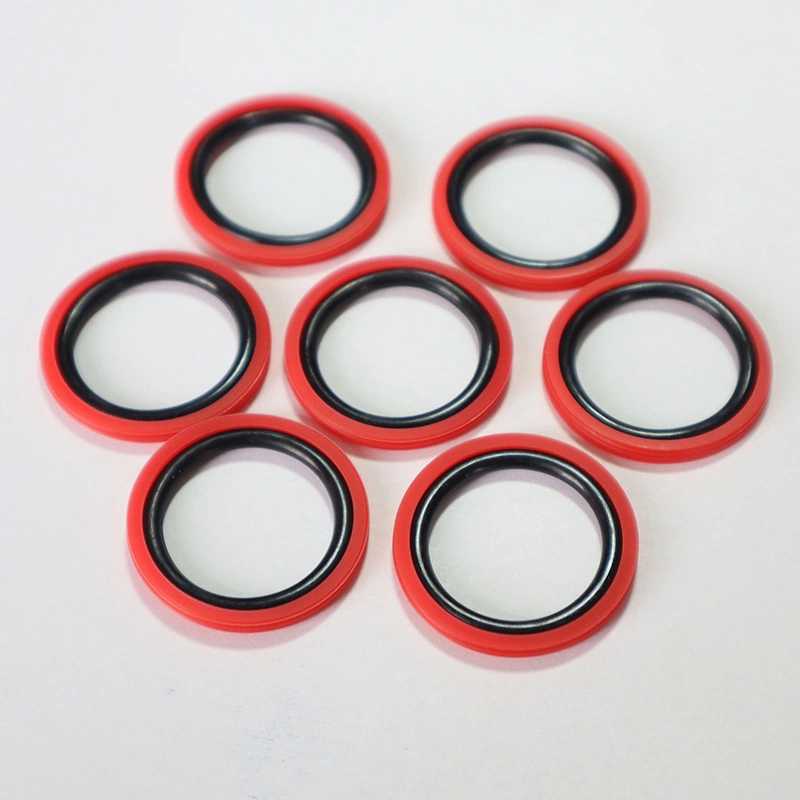

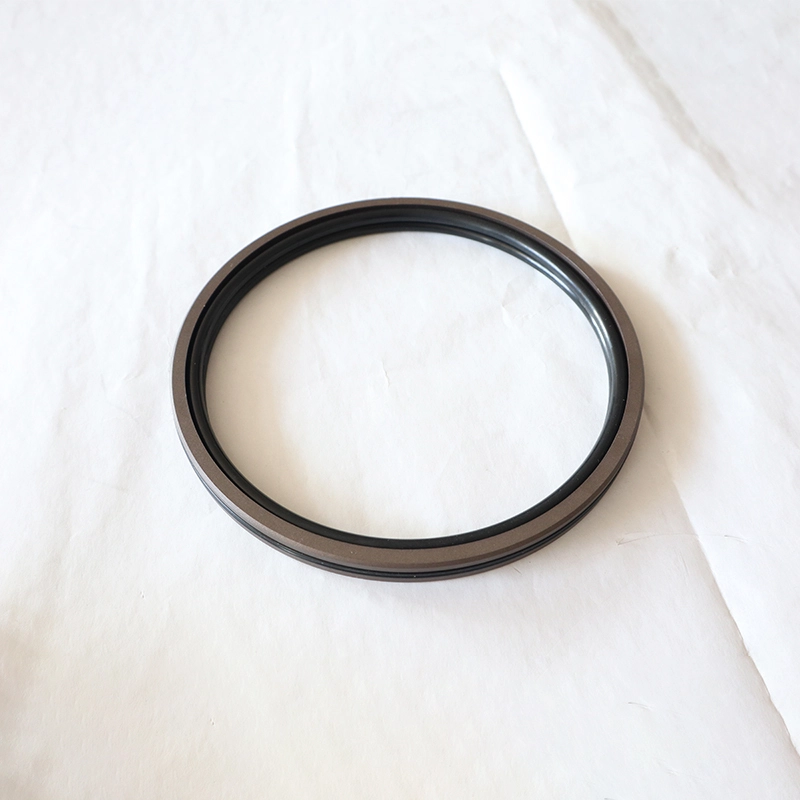

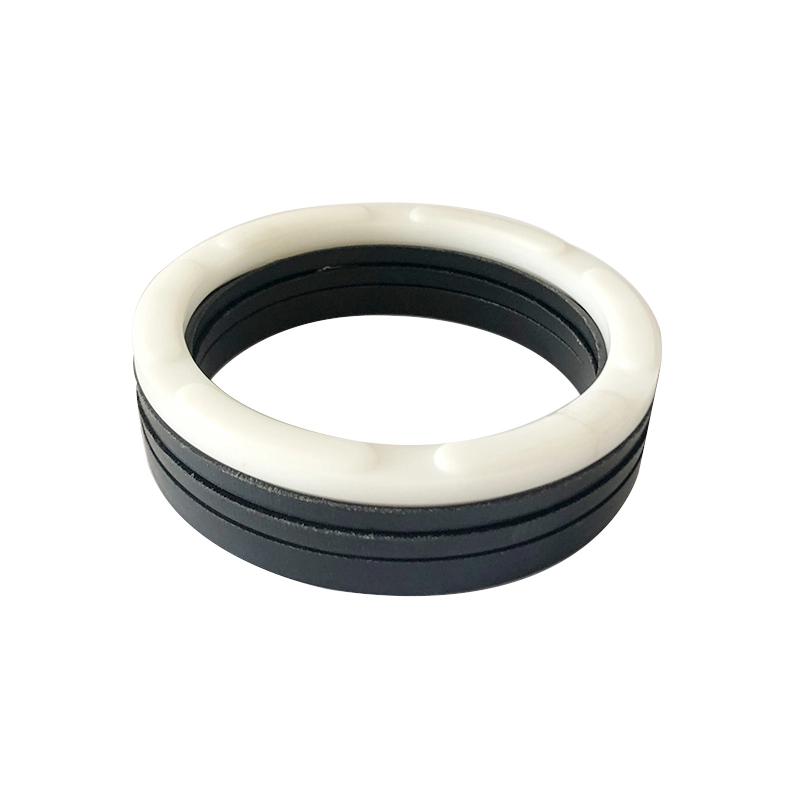

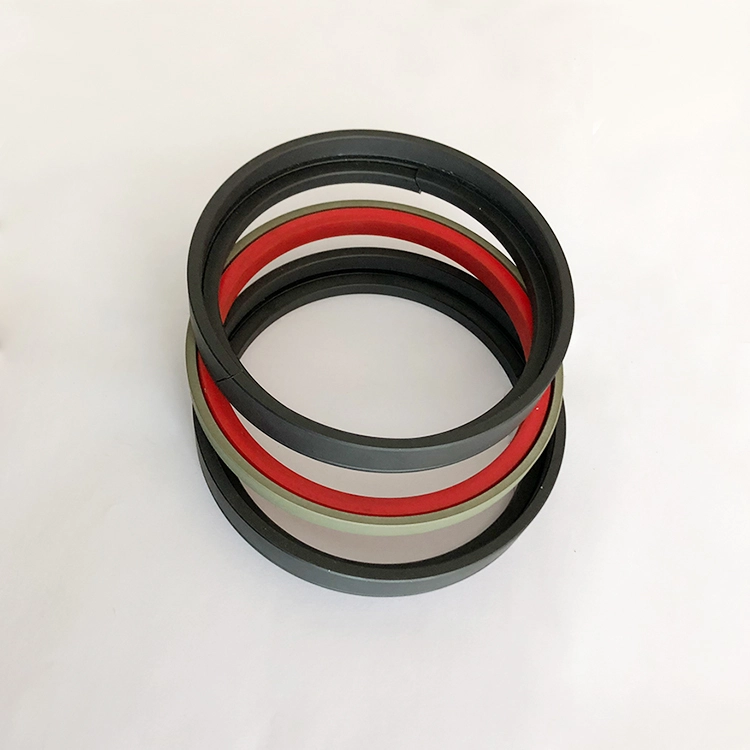

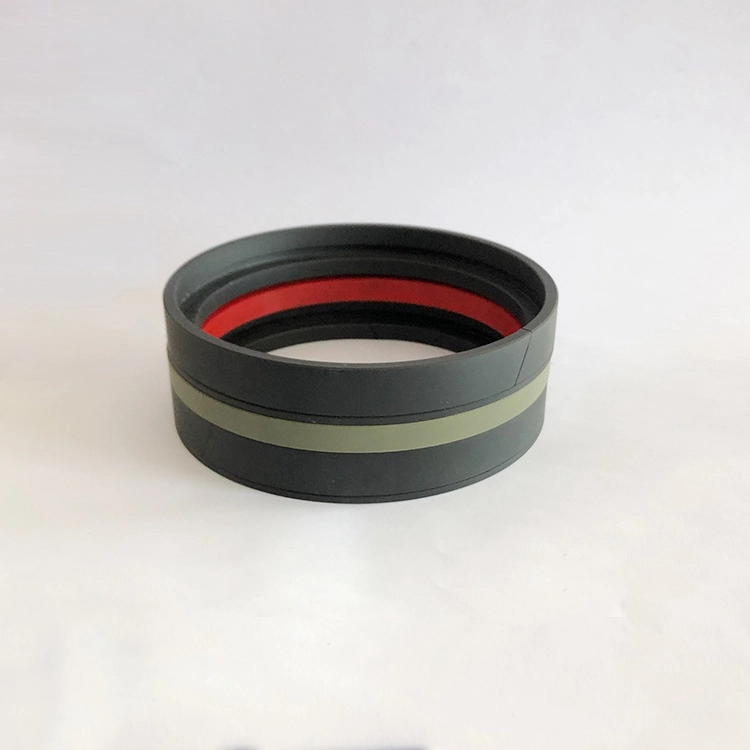

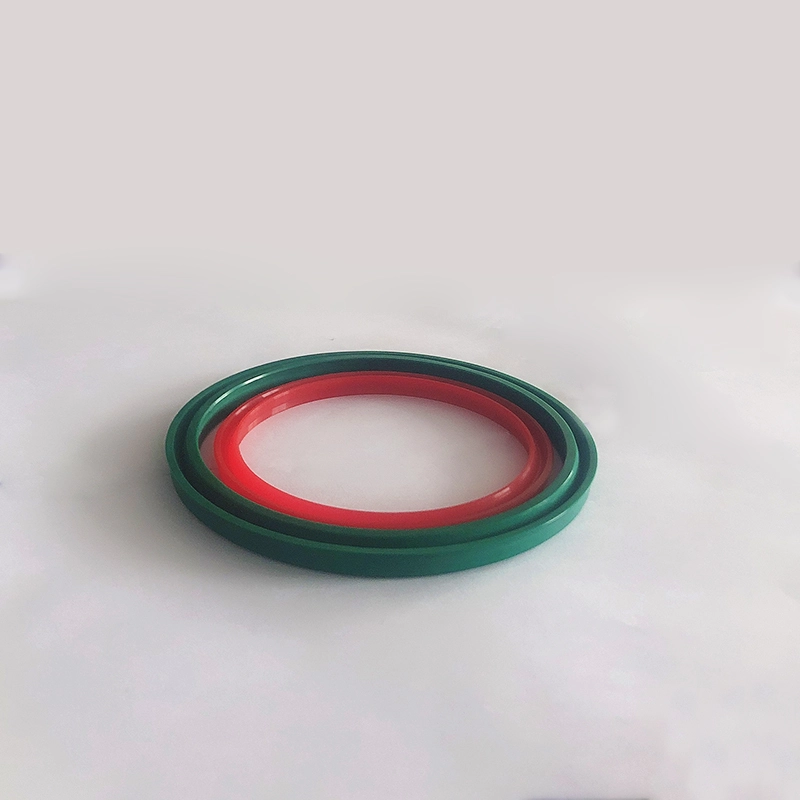

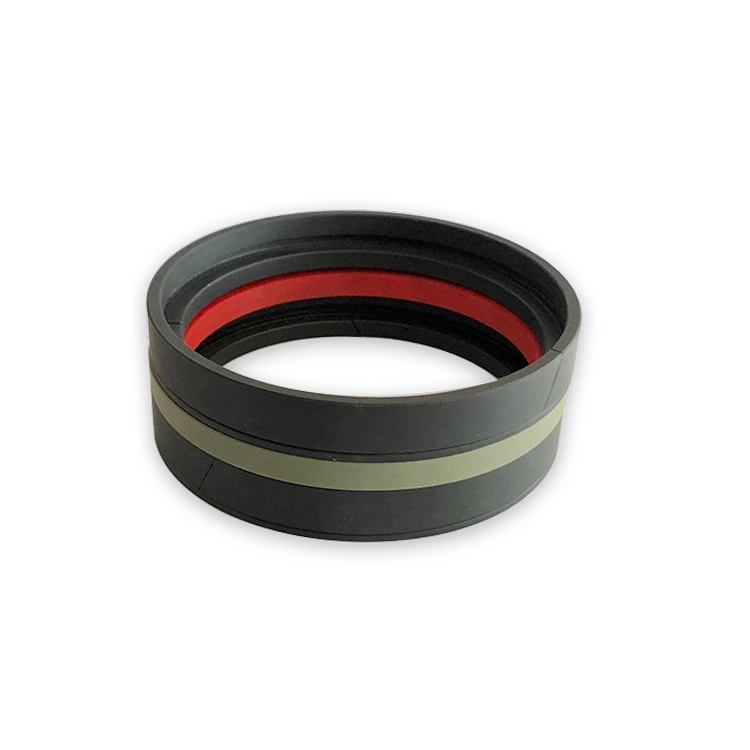

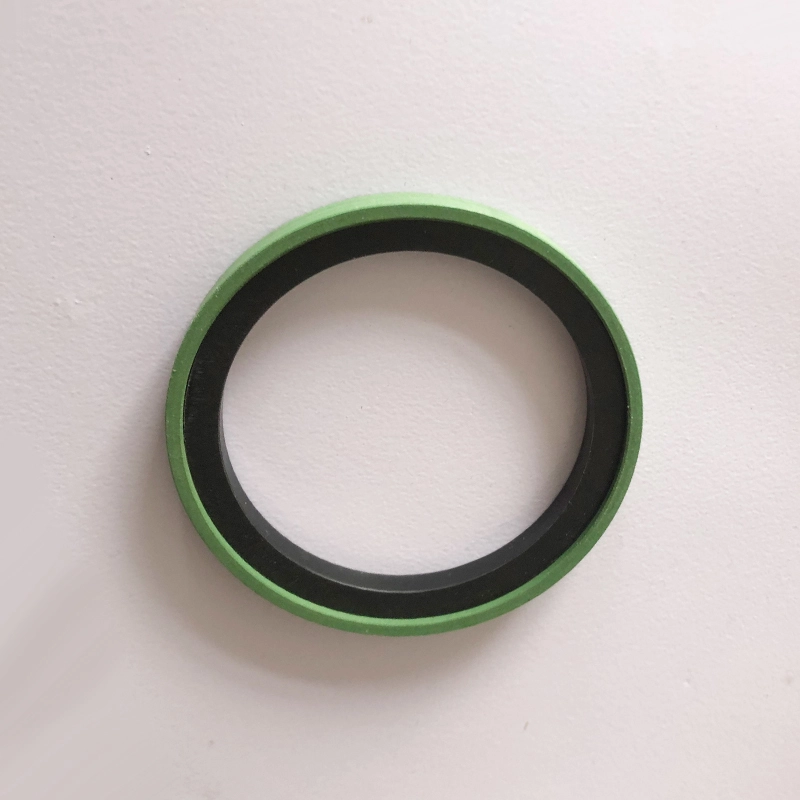

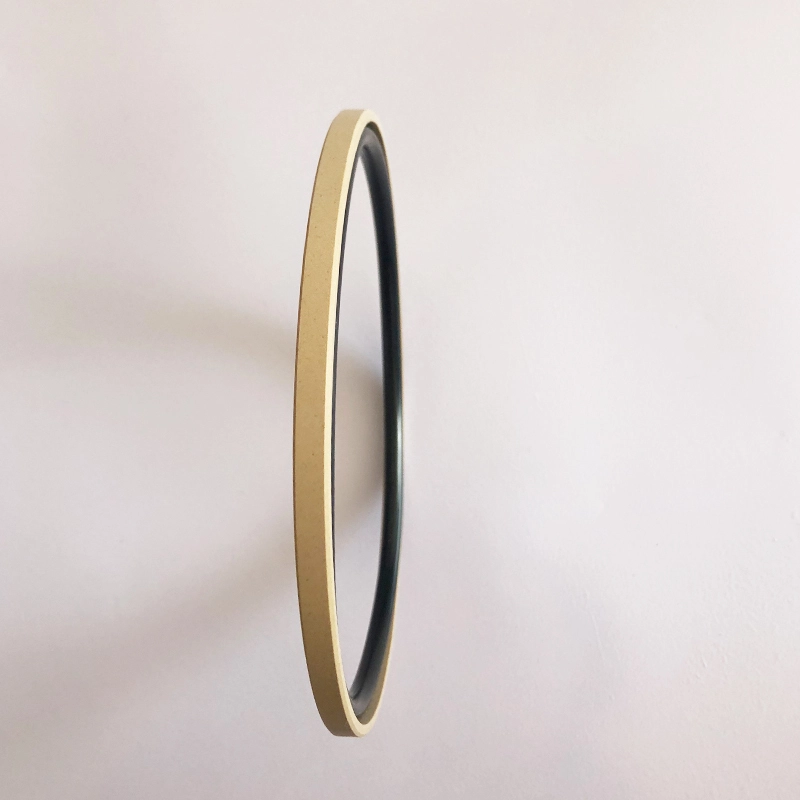

Meterai hidraulik untuk lubang omboh, di kilang dan pusat R & D kami, terdapat model dan jenis yang terbahagi, masing -masing dengan ciri -ciri sendiri, tetapi kami telah mencapai kawalan kualiti yang ketat.

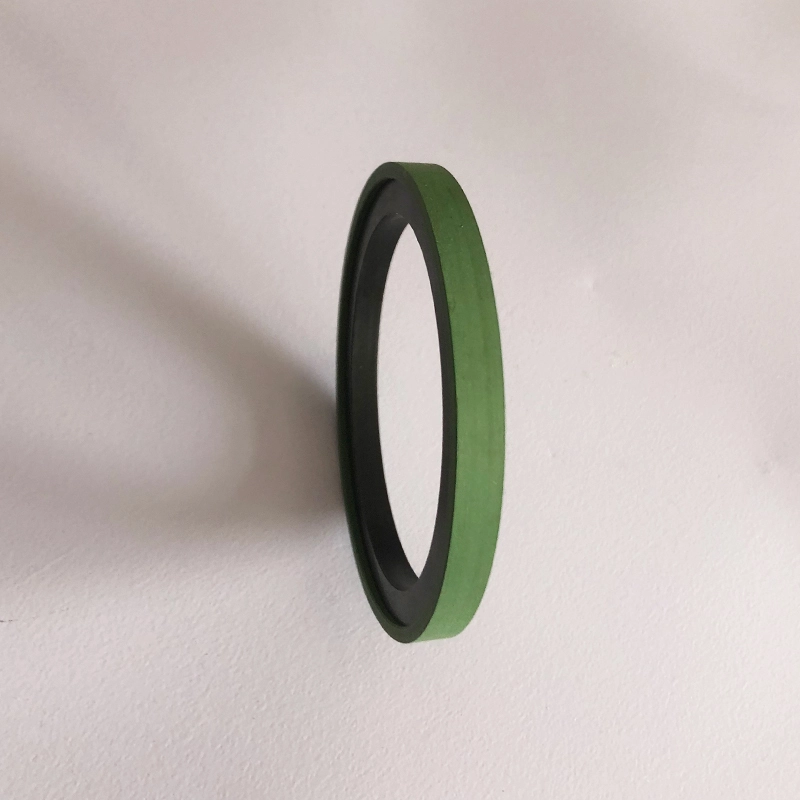

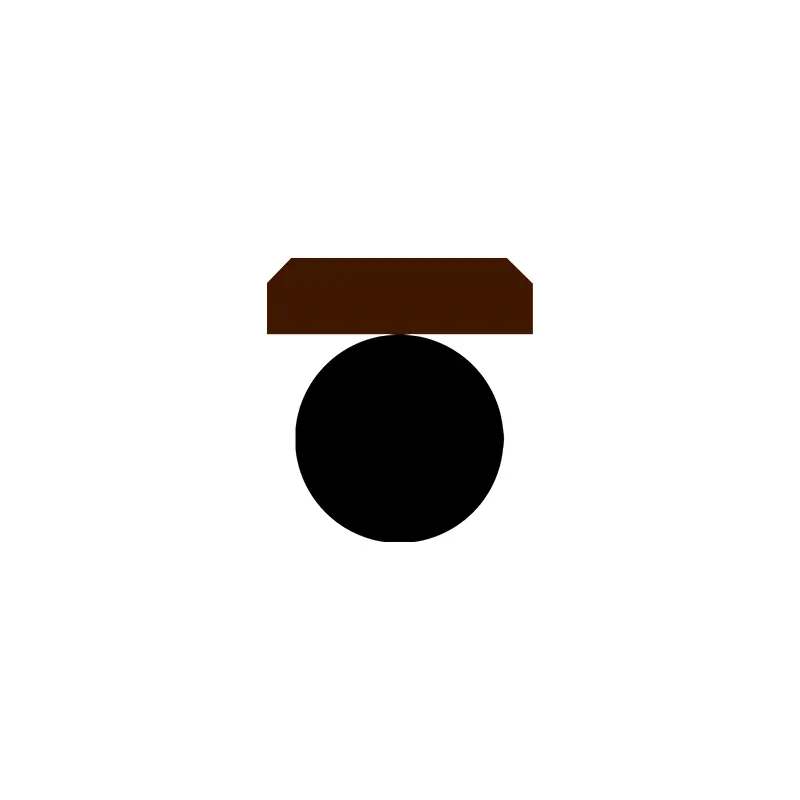

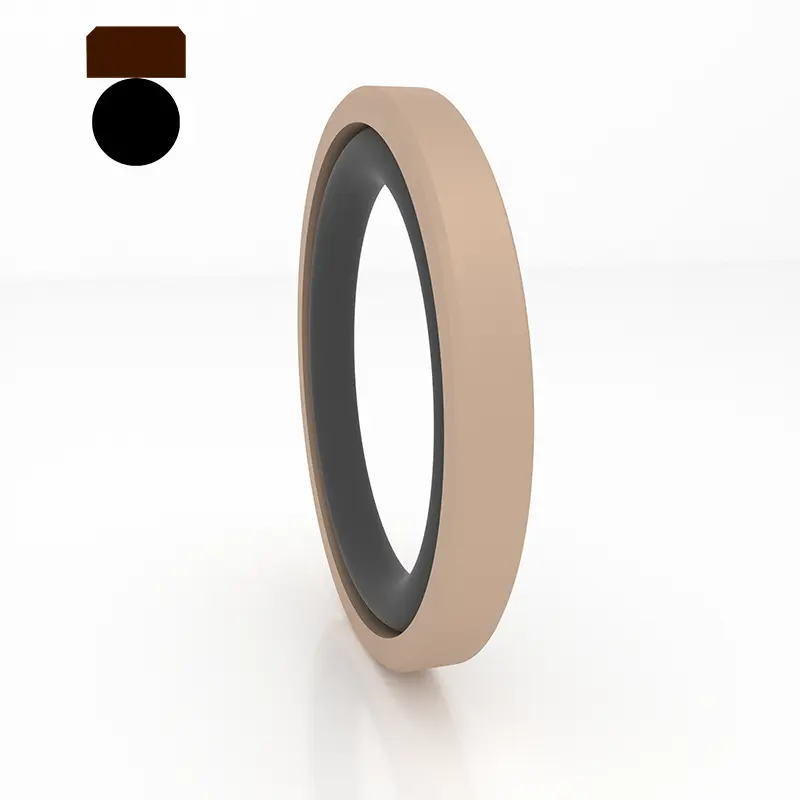

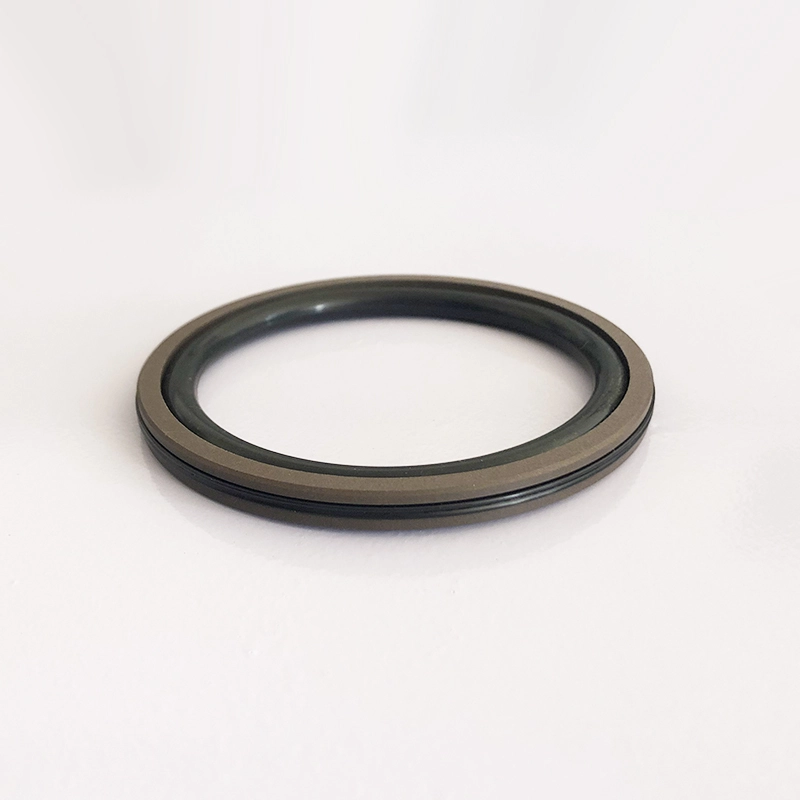

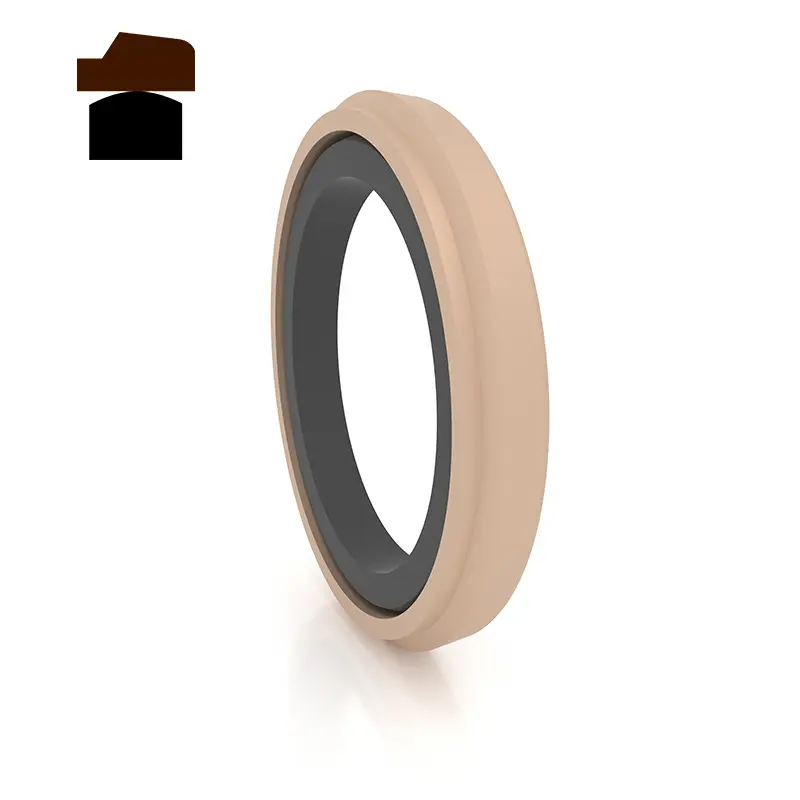

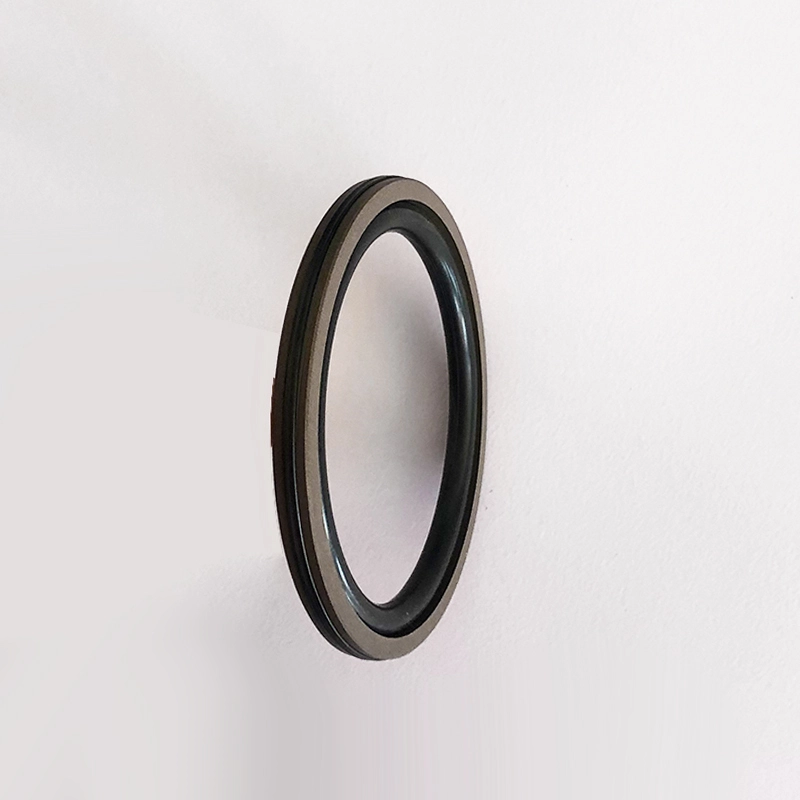

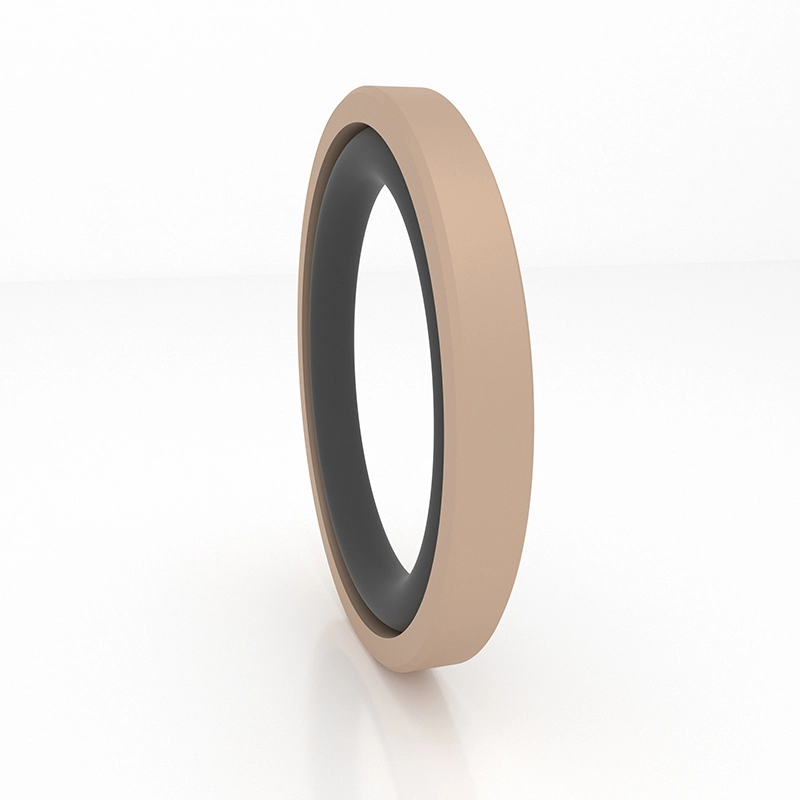

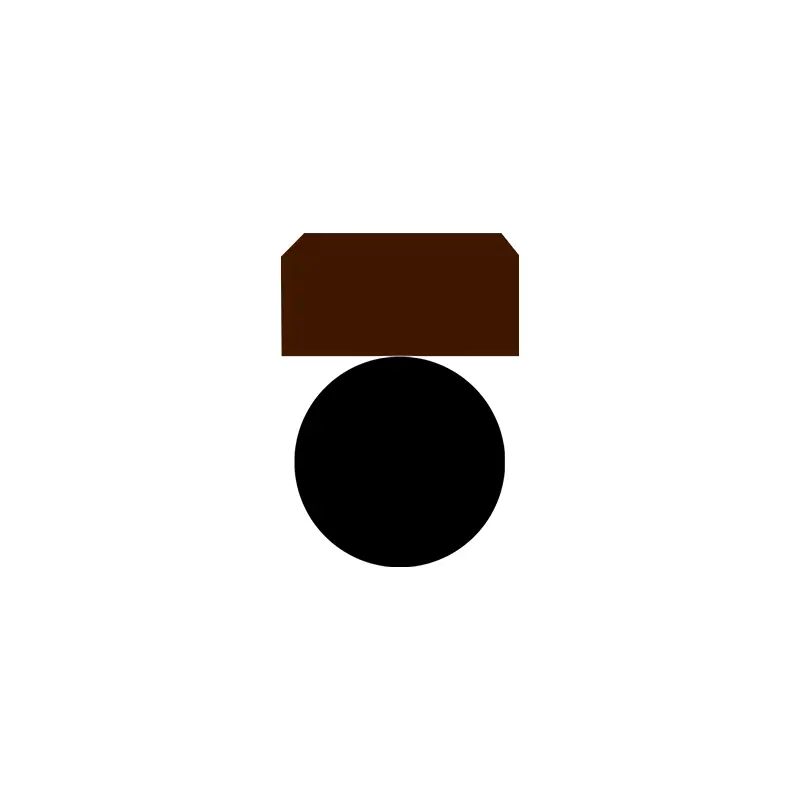

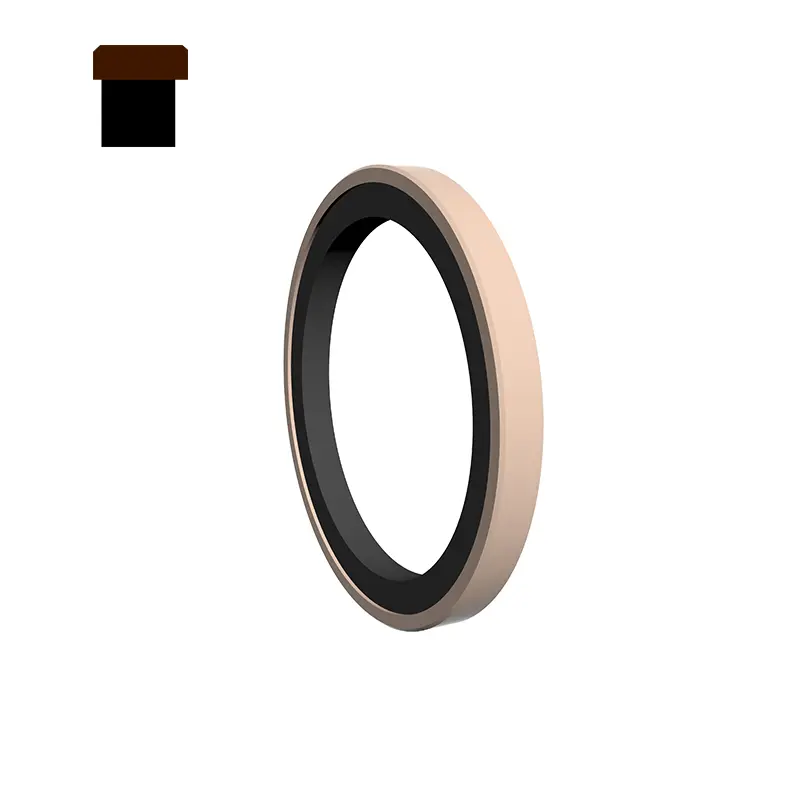

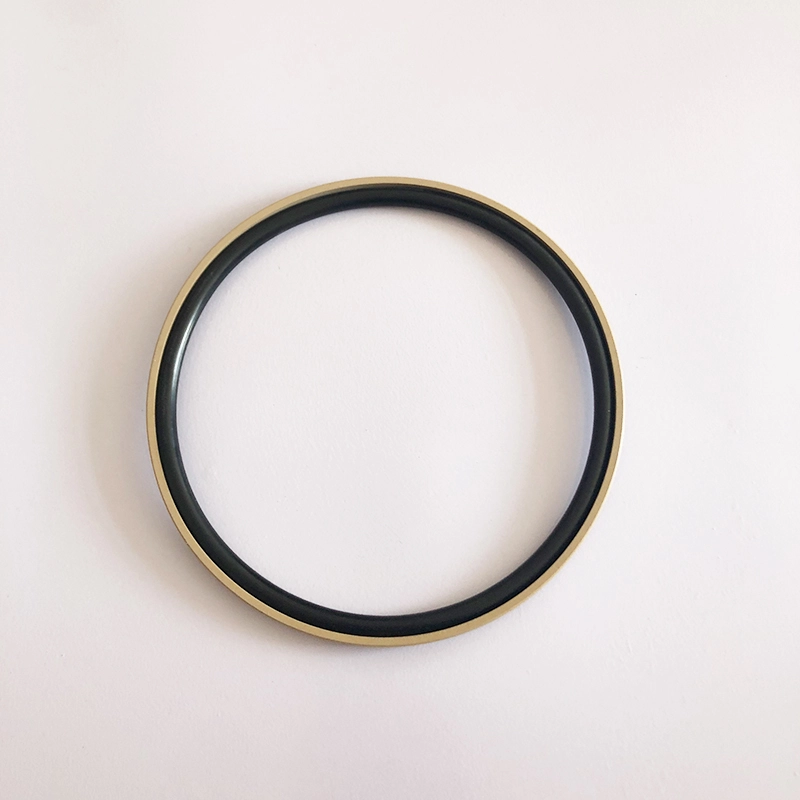

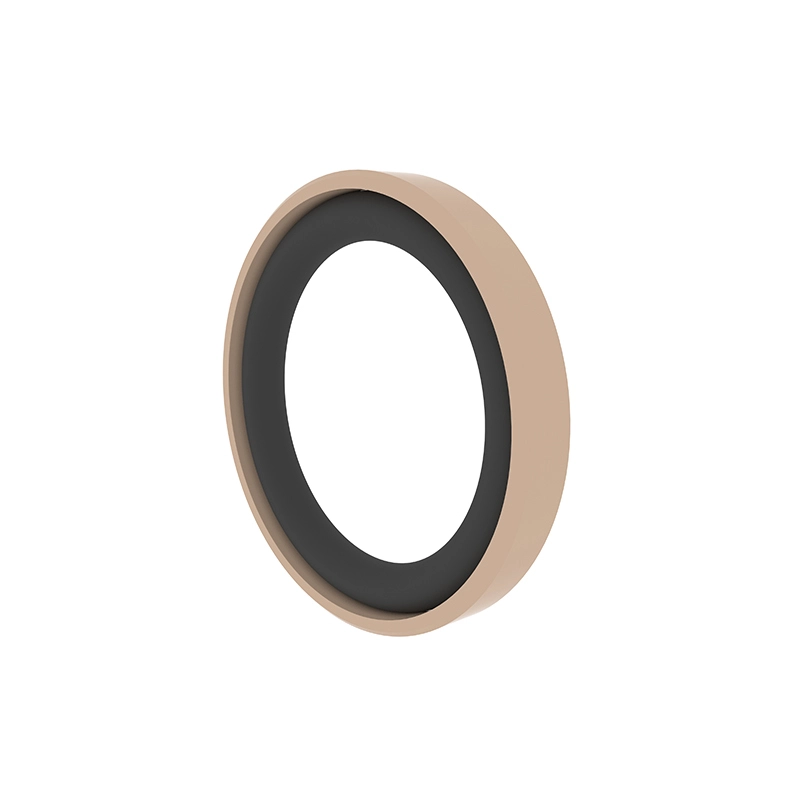

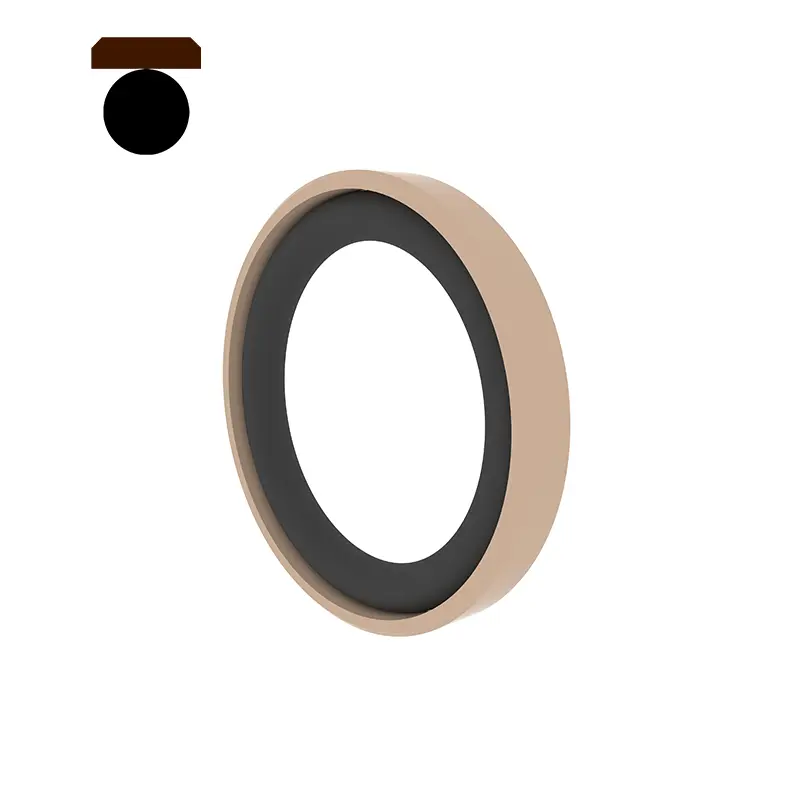

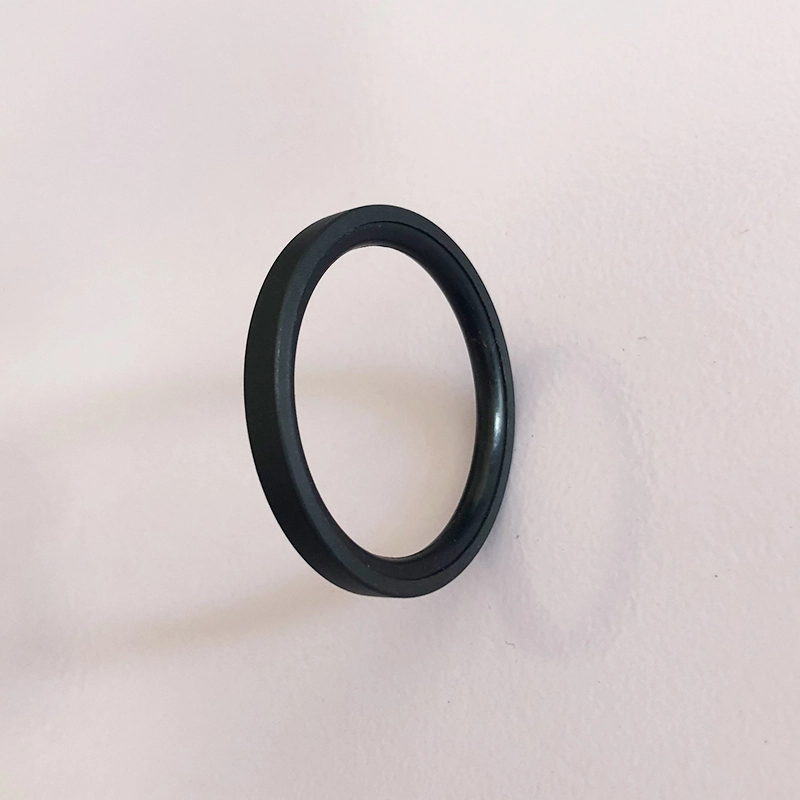

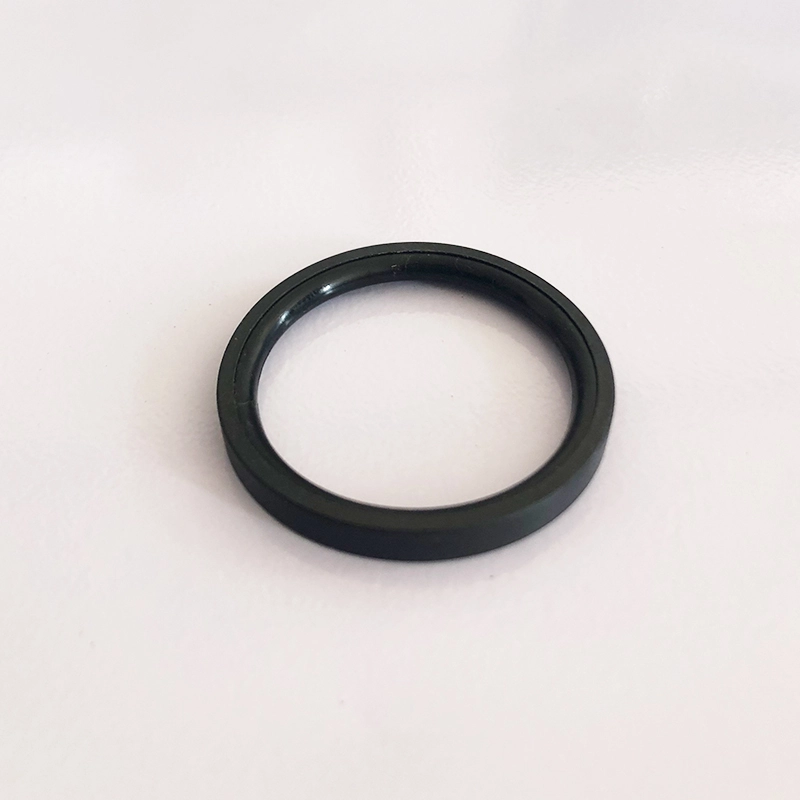

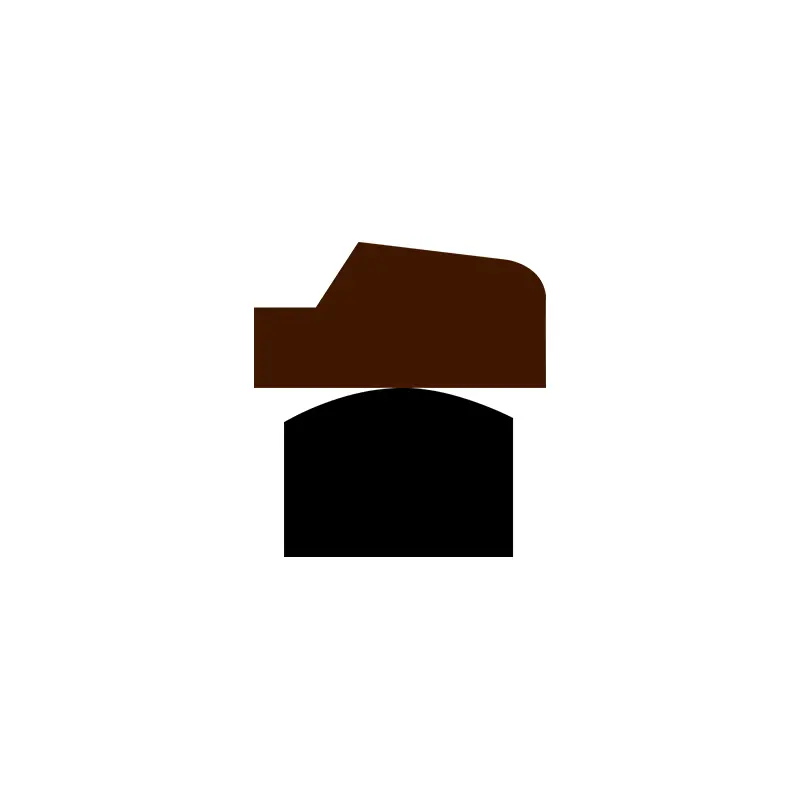

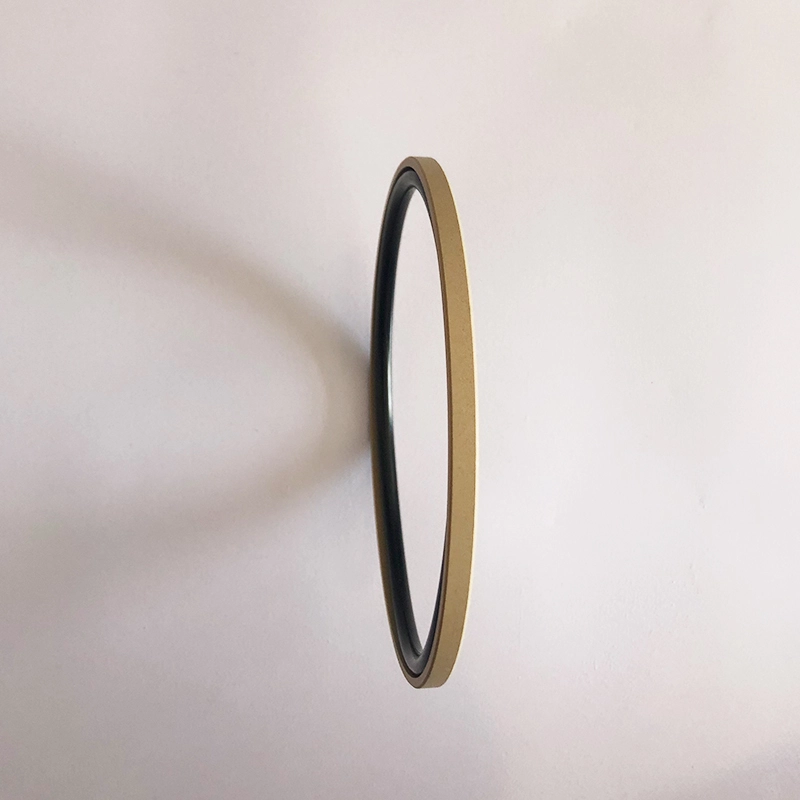

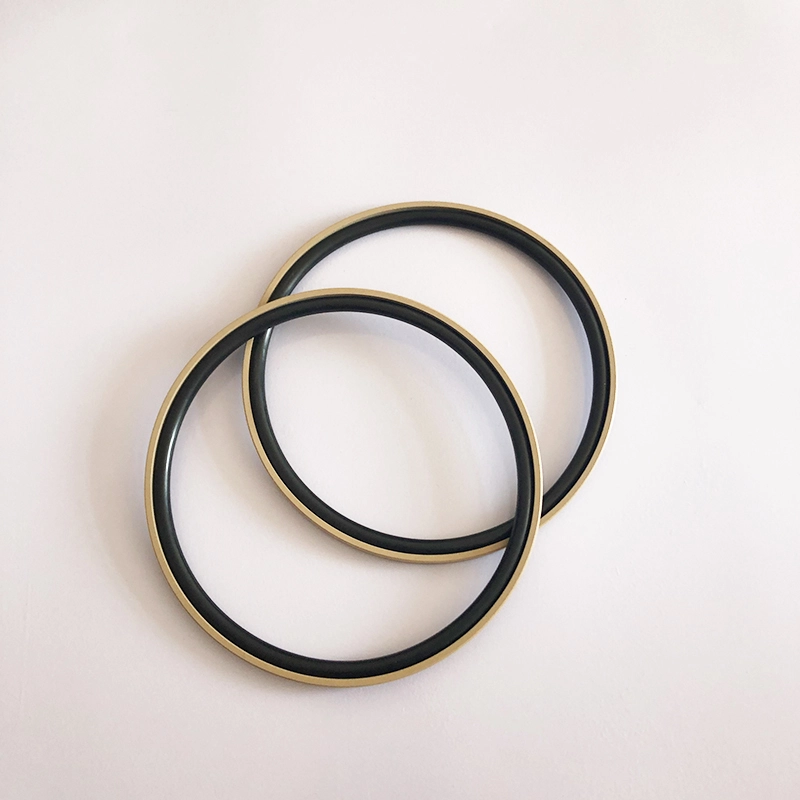

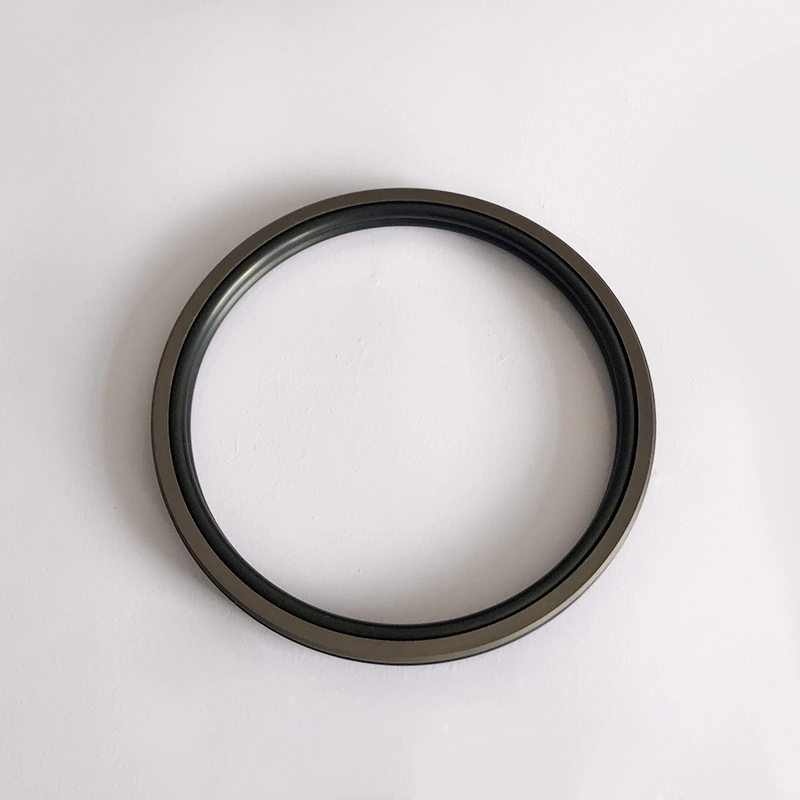

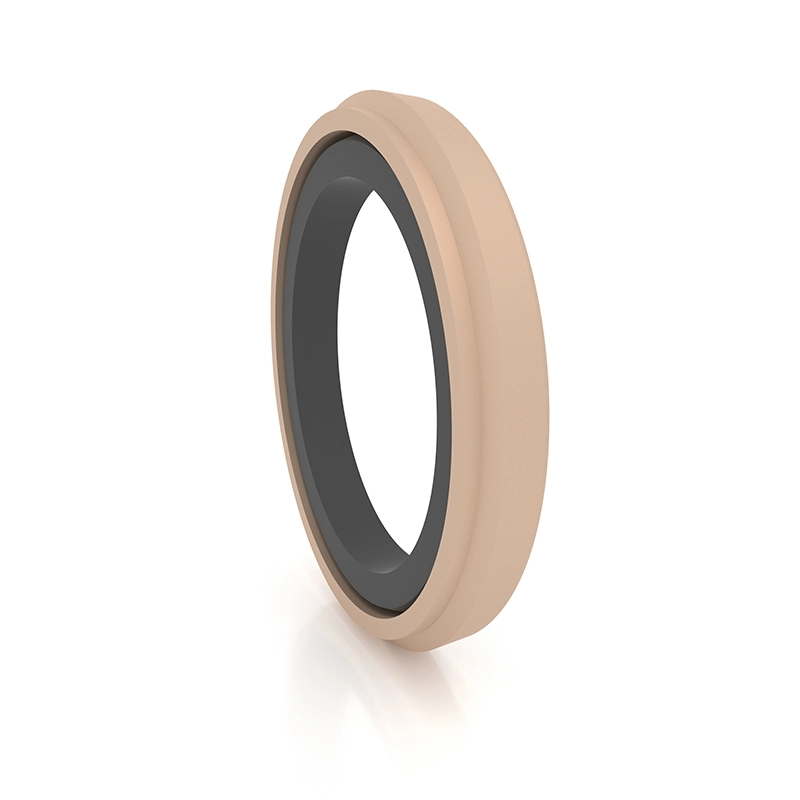

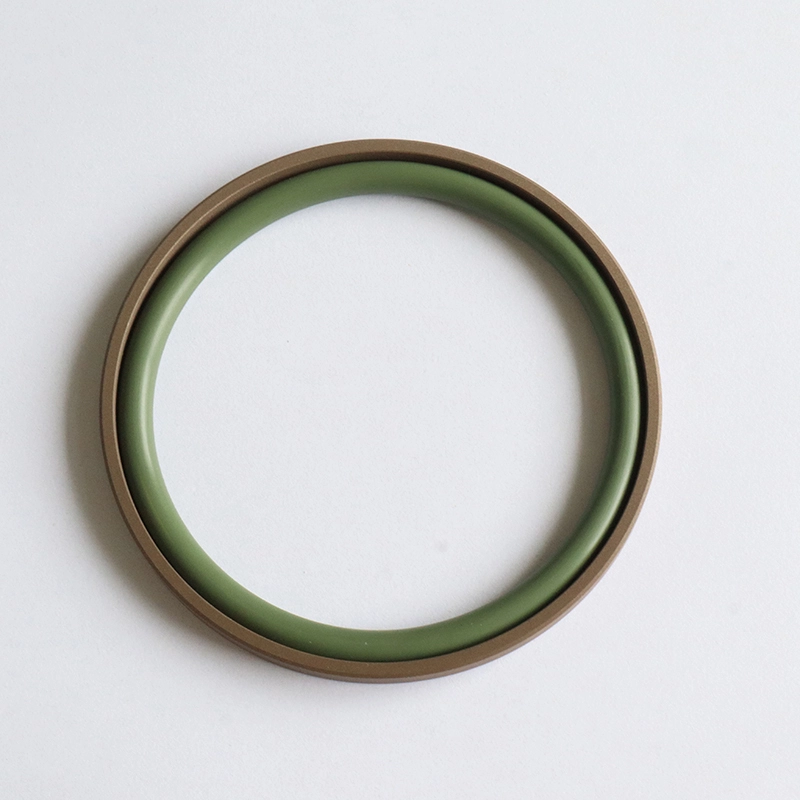

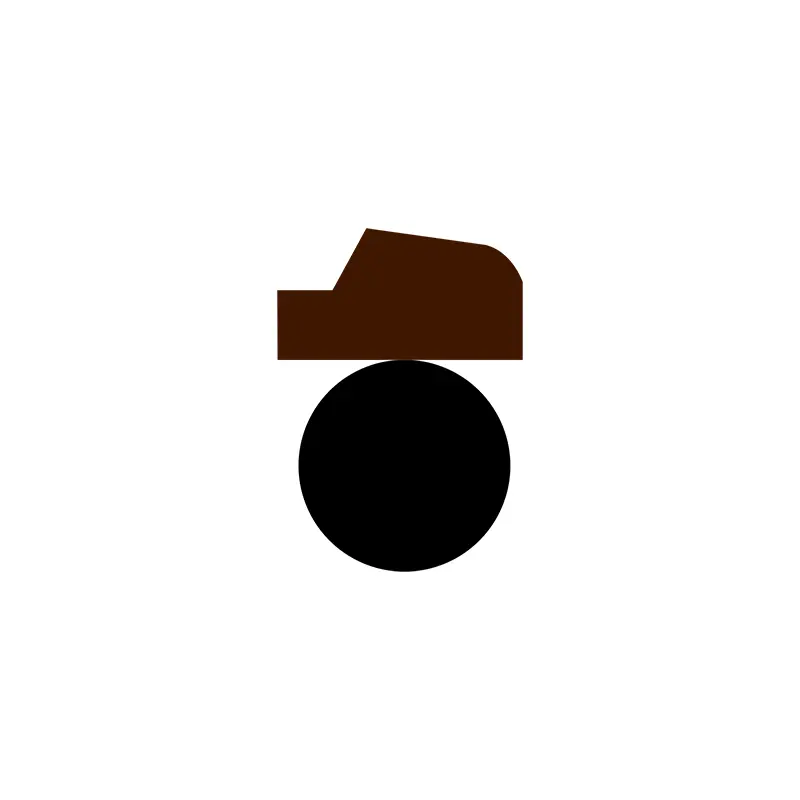

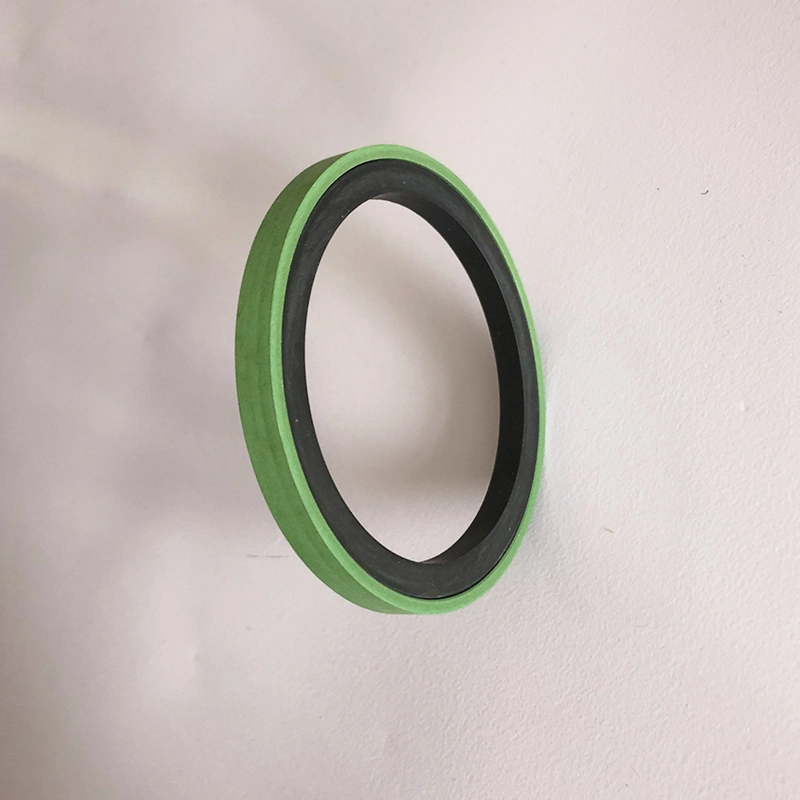

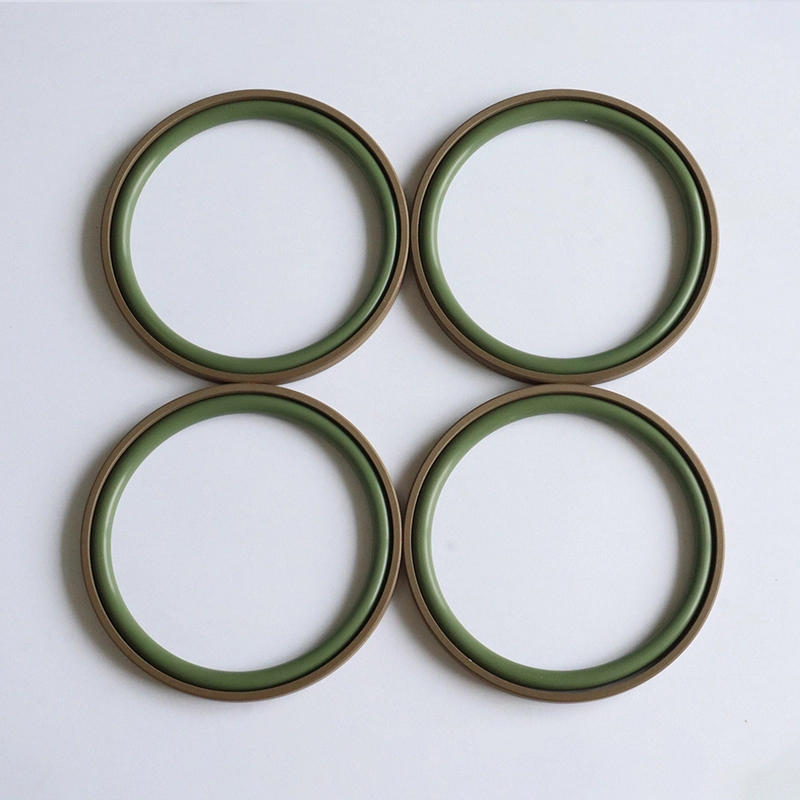

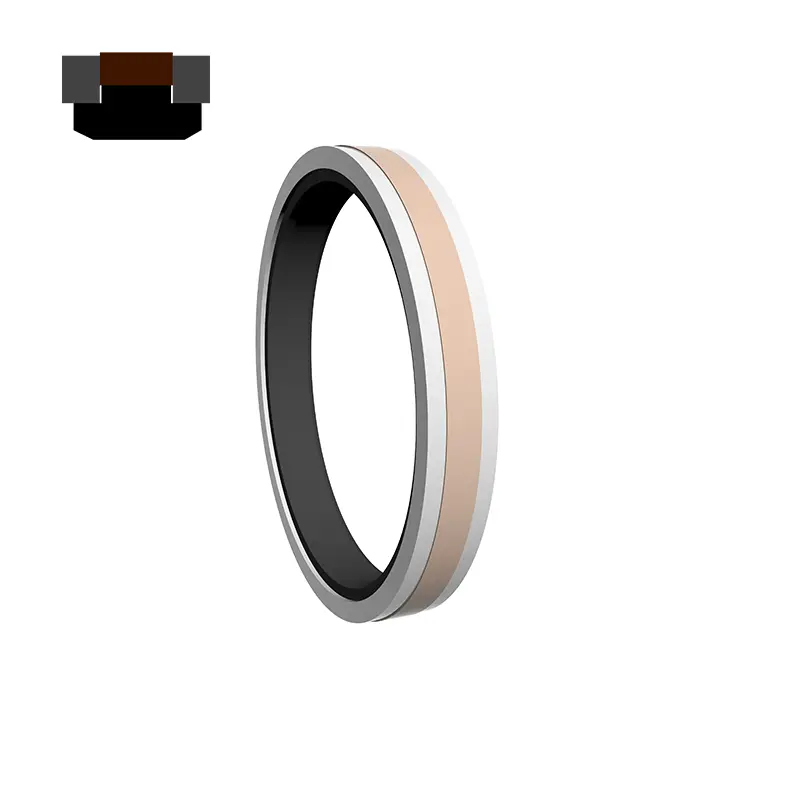

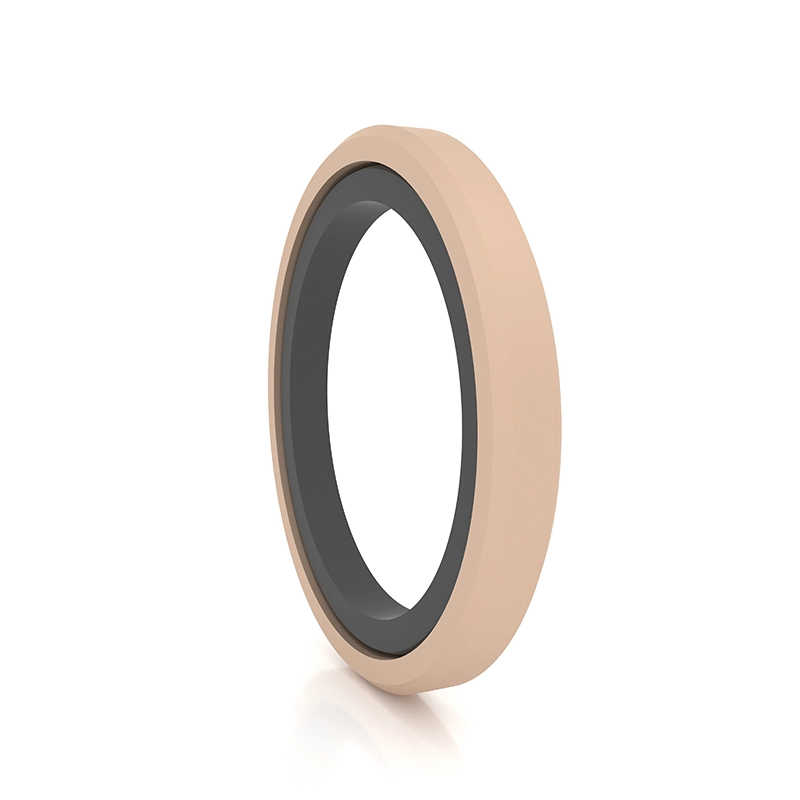

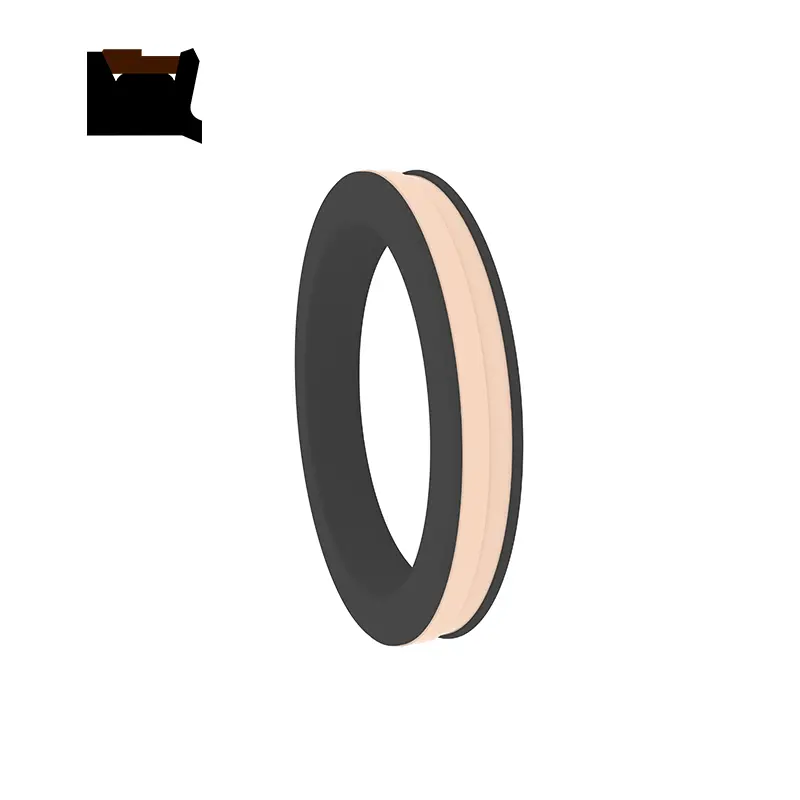

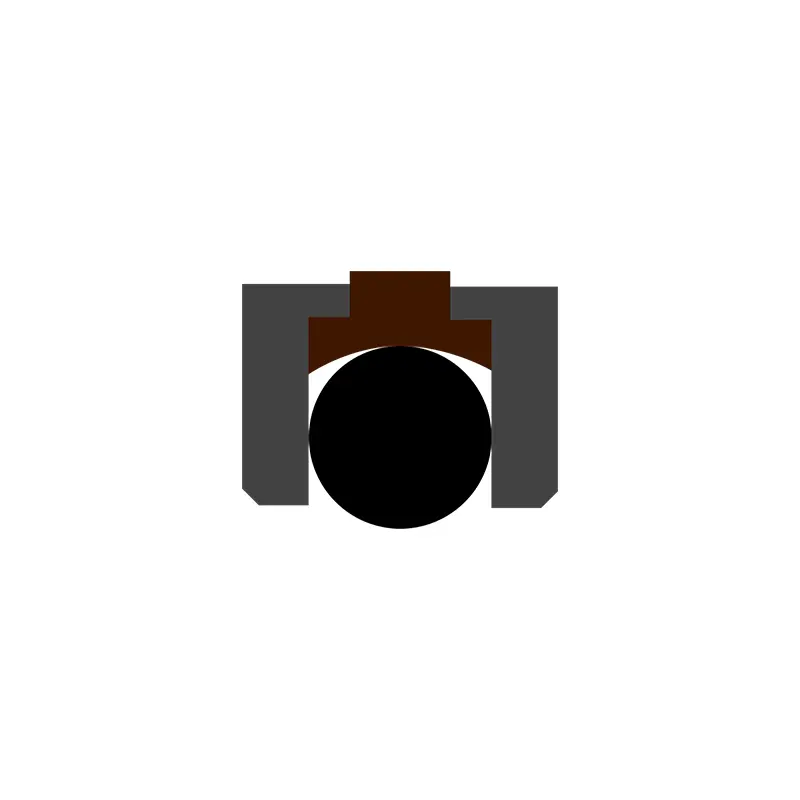

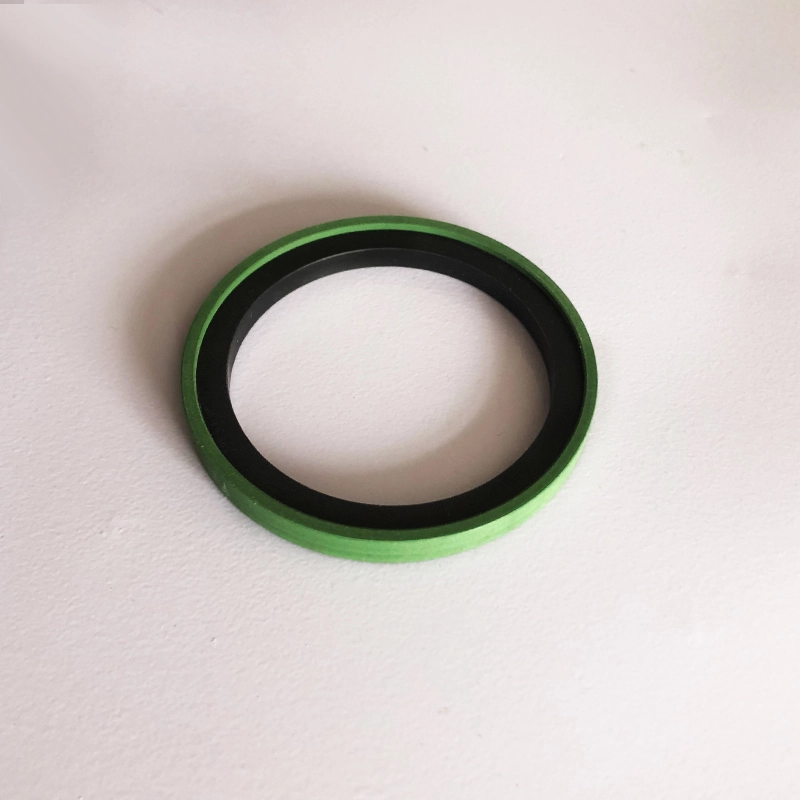

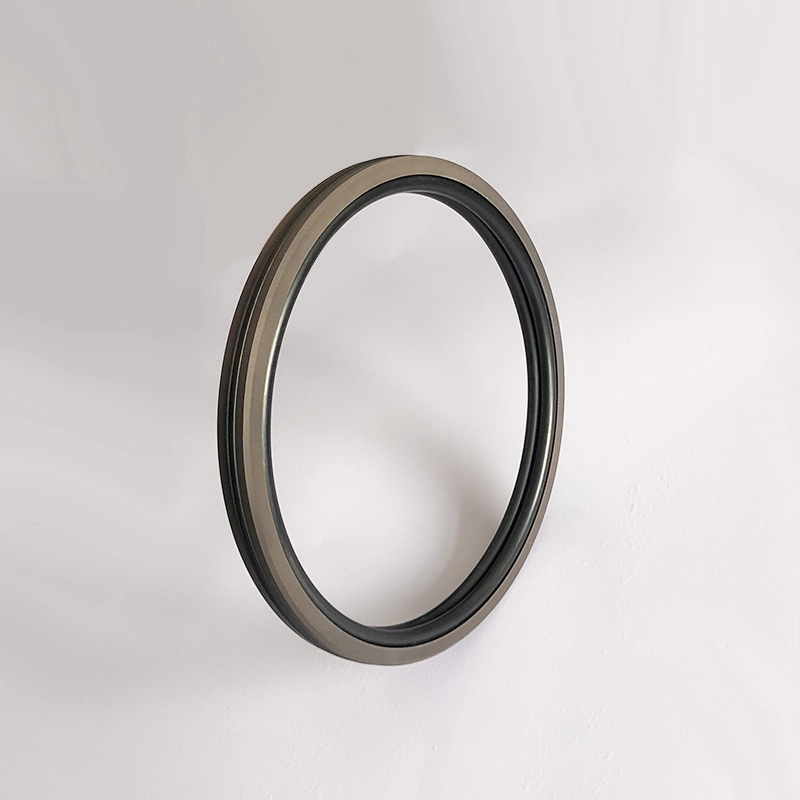

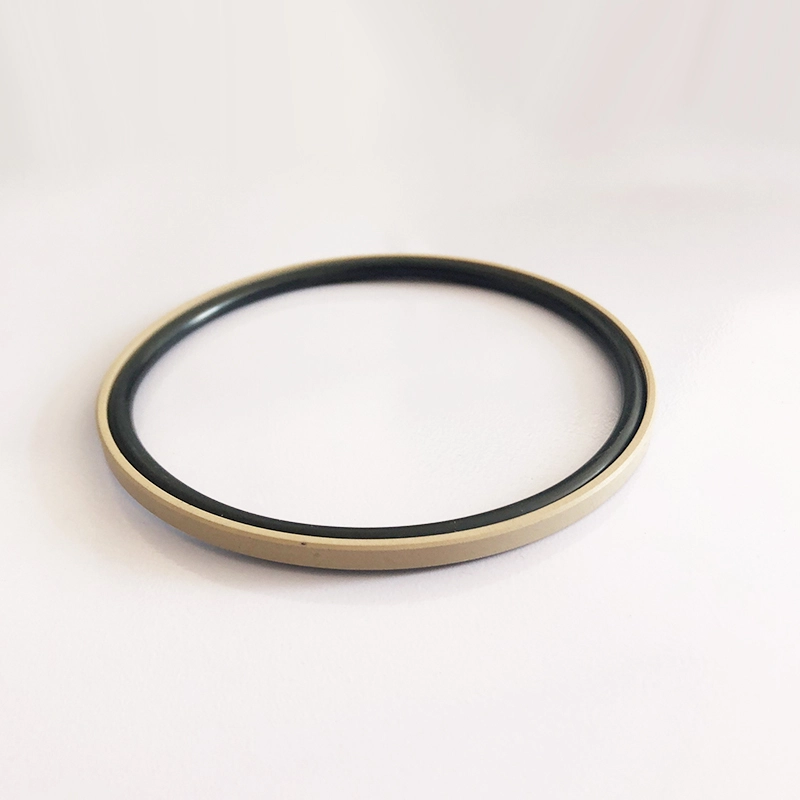

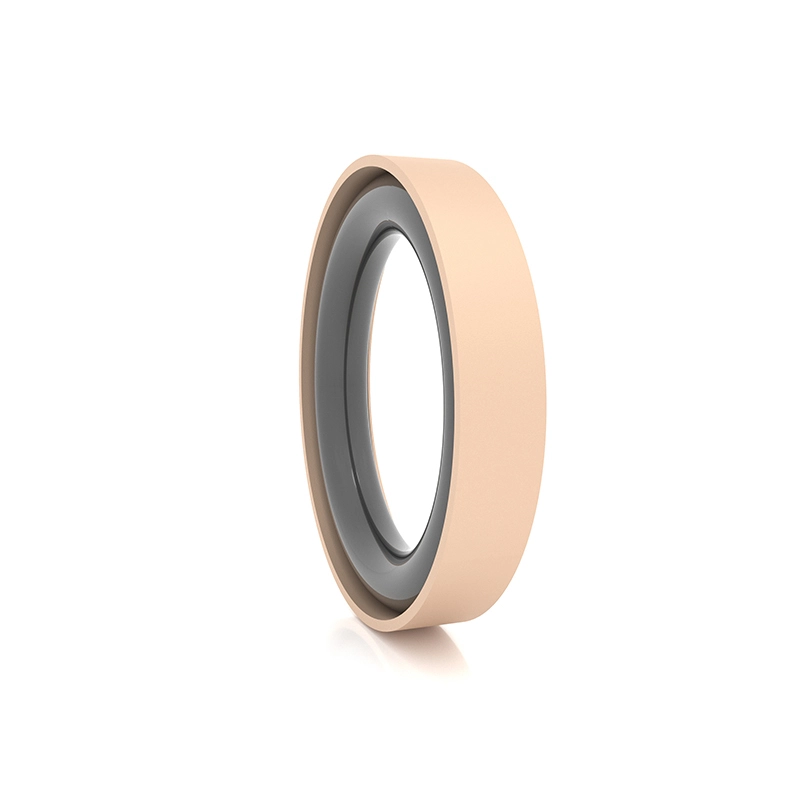

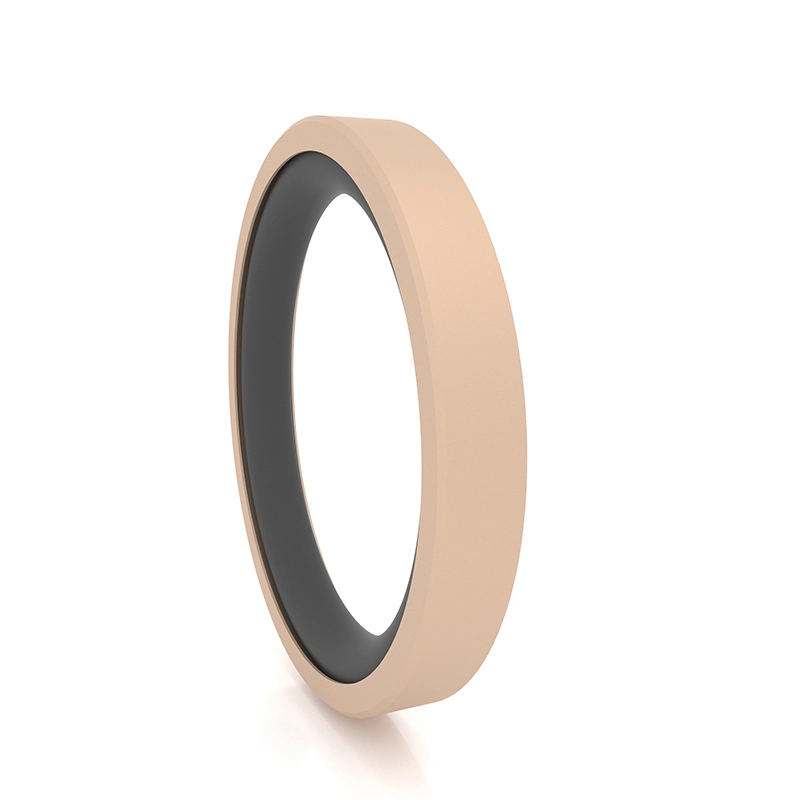

RC61 dan RC62 terdiri daripada cincin pengedap segi empat tepat PTFE dan cincin getah berbentuk O, sesuai untuk pengedap tekanan bidirectional gerakan hidraulik. RC61-B terdiri daripada cincin pengedap PTFE yang diisi dan cincin getah berbentuk O, sesuai untuk pengedap tekanan unidirectional gerakan hidraulik. RC62-B adalah meterai langkah terbalik tugas berat, sesuai untuk menyegel pengedap tekanan unidirectional. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Ia biasanya digunakan bersempena dengan cincin panduan untuk peralatan hidraulik berat. Alur berpecah (terbuka) hendaklah digunakan untuk silinder dengan diameter kurang dari 30mm. Ciri -ciri:
1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;
2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;
3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;
4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;

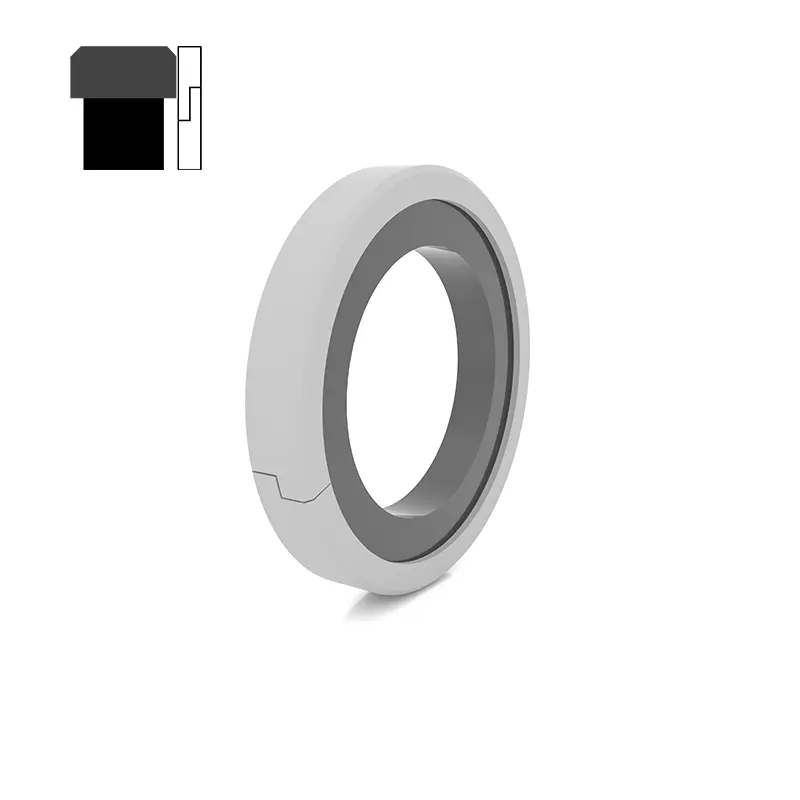

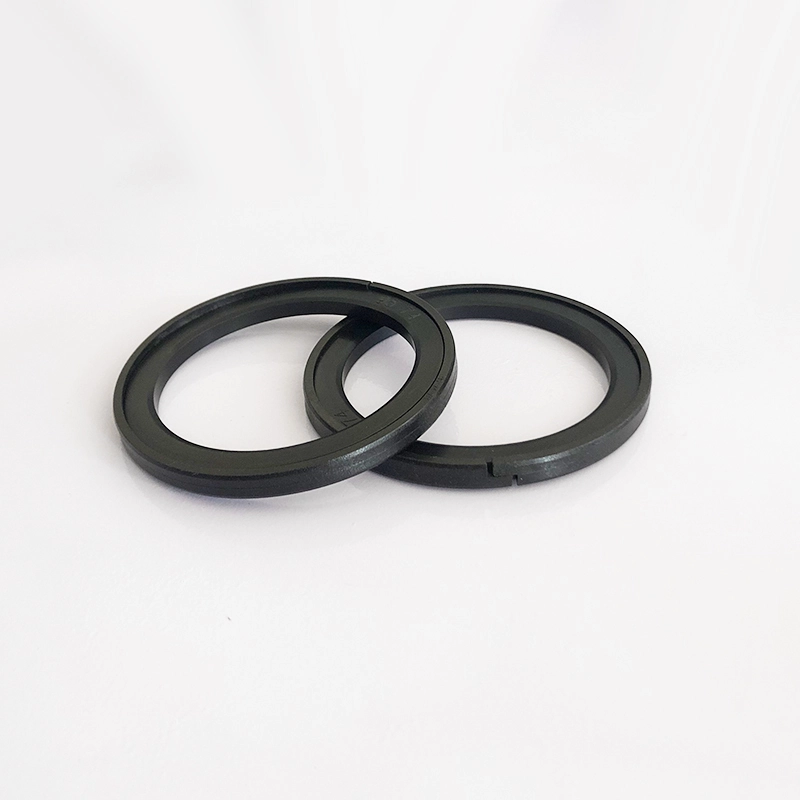

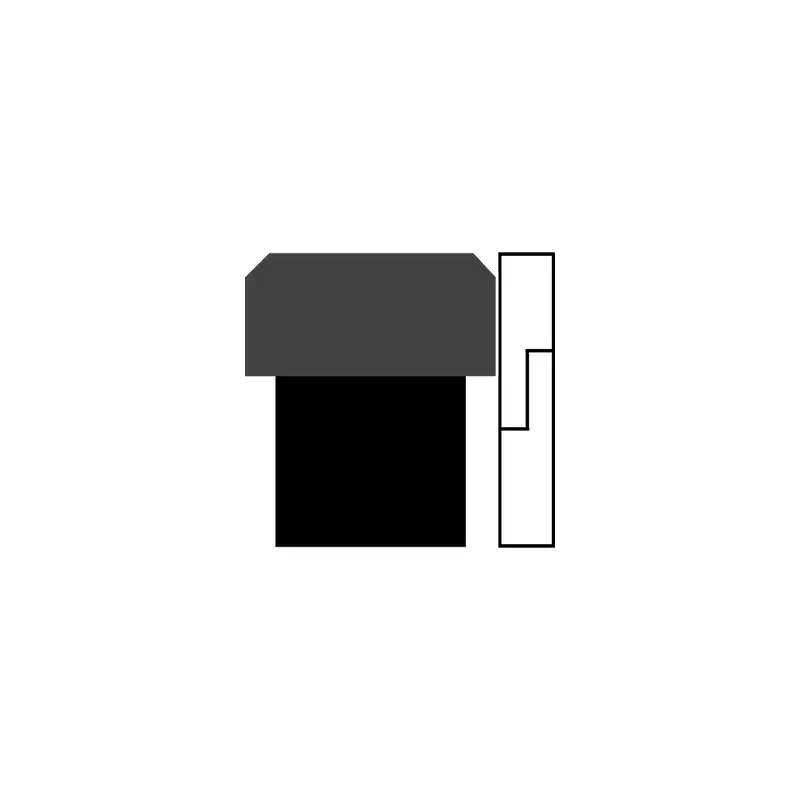

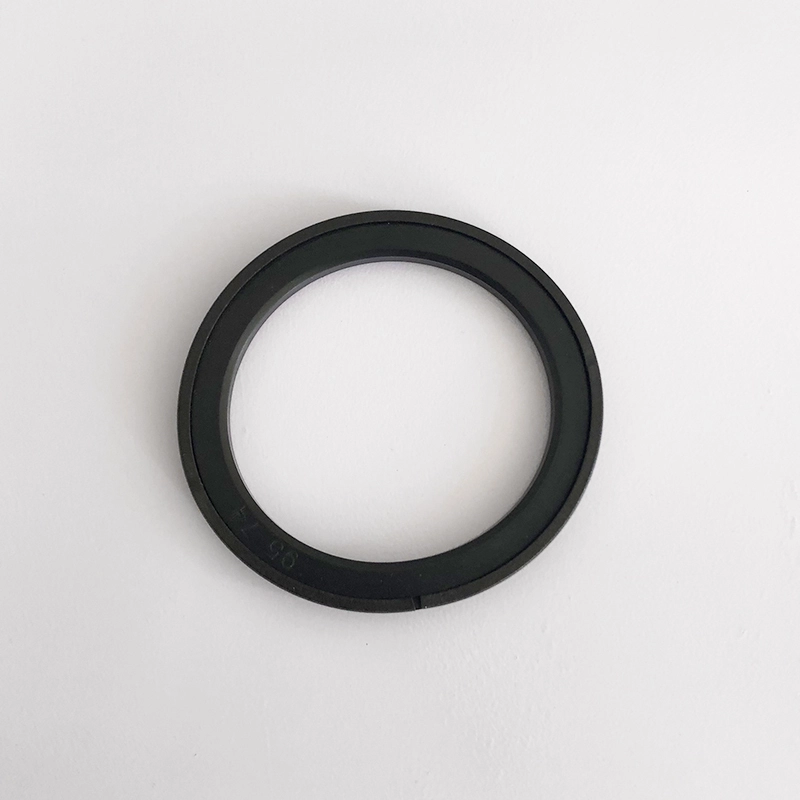

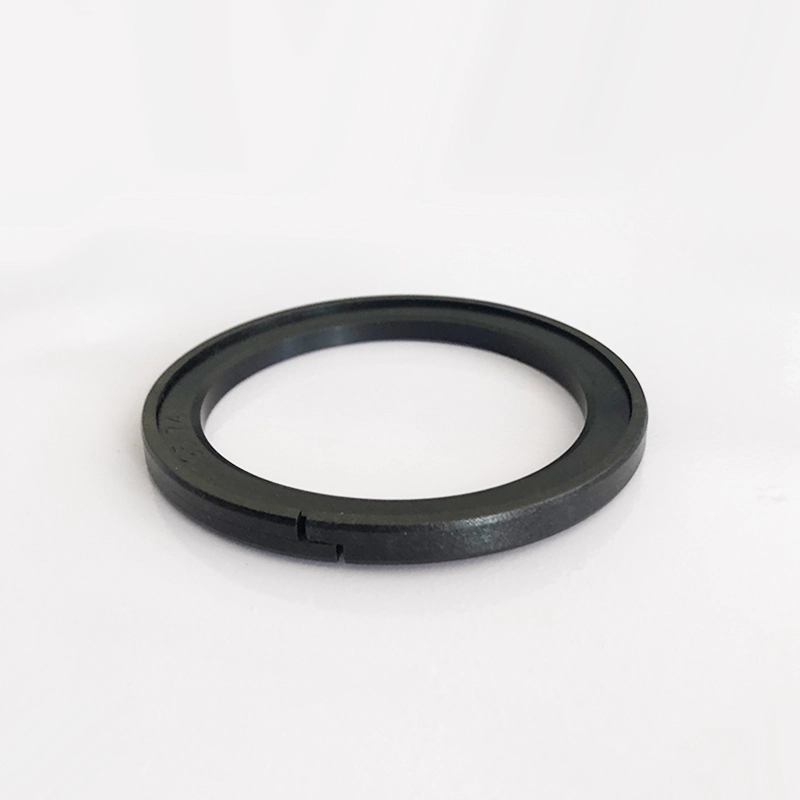

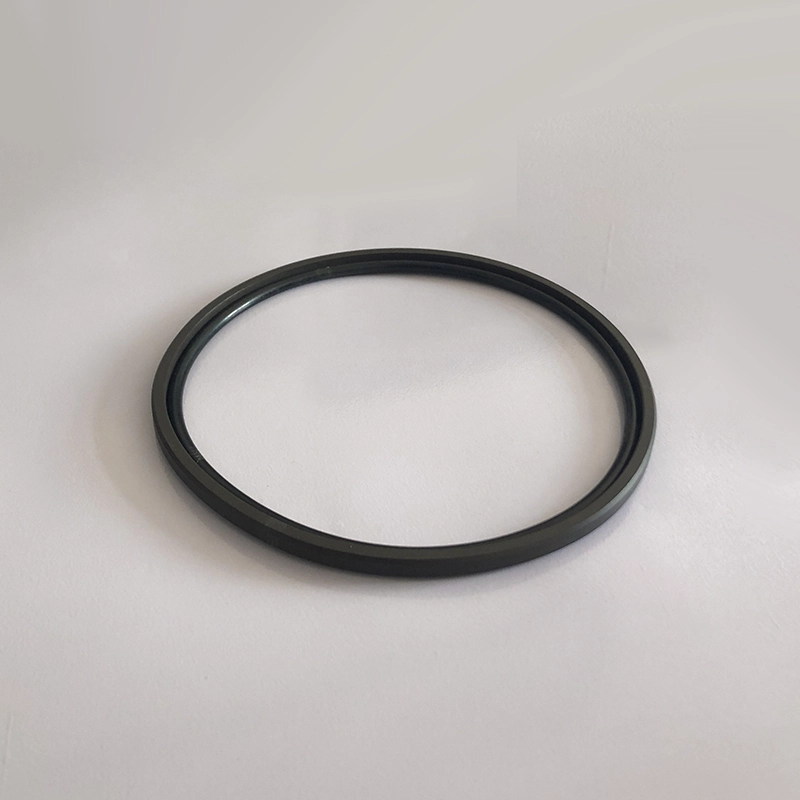

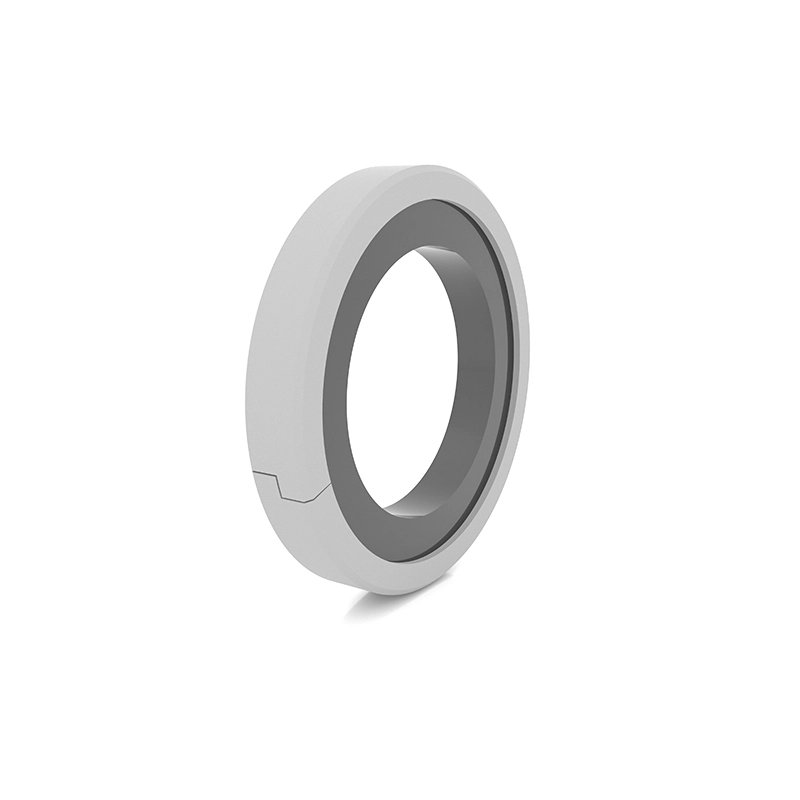

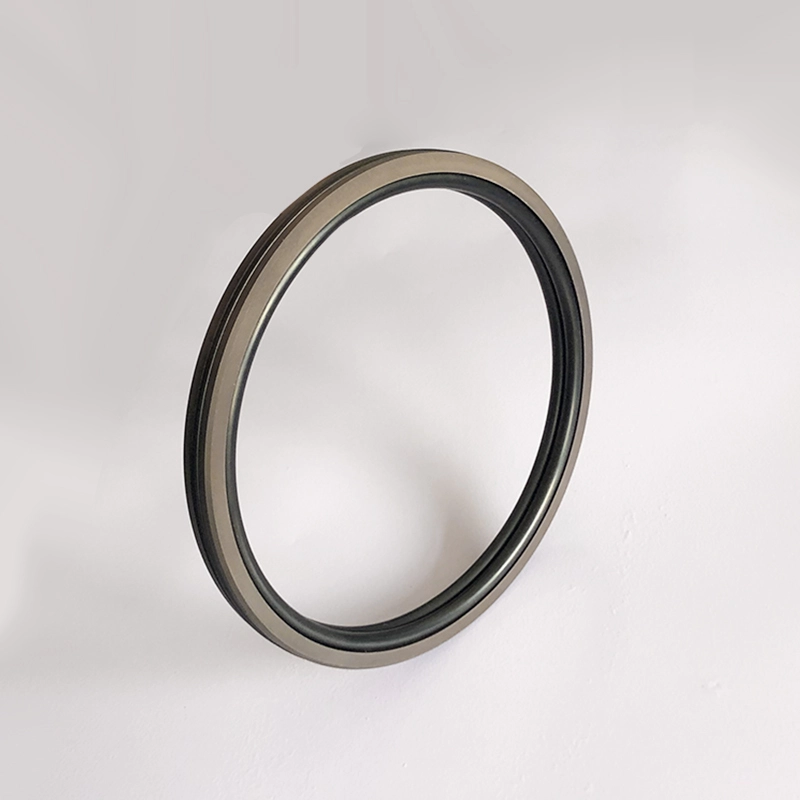

OK terdiri daripada cincin pengedap terbuka termoplastik yang diperbuat daripada bahan khas dan cincin getah segi empat tepat, yang sesuai untuk hidraulik gerakan timbal balik pengedap tekanan dua arah. Cincin getah menyediakan daya radial dan mengimbangi memakai cincin pengedap. Oleh kerana cincin pengedap mengamalkan struktur terbuka, masalah cincin Glyd memerlukan alat khas yang akan dipasang diselesaikan. Ciri -ciri:
1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, tidak merayap;
2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;
3. Pemasangan mudah dan mudah, tiada alat pemasangan diperlukan;
4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;
5. Prestasi anti-ekstrusi yang baik, yang membolehkan jurang penyemperitan yang lebih besar.

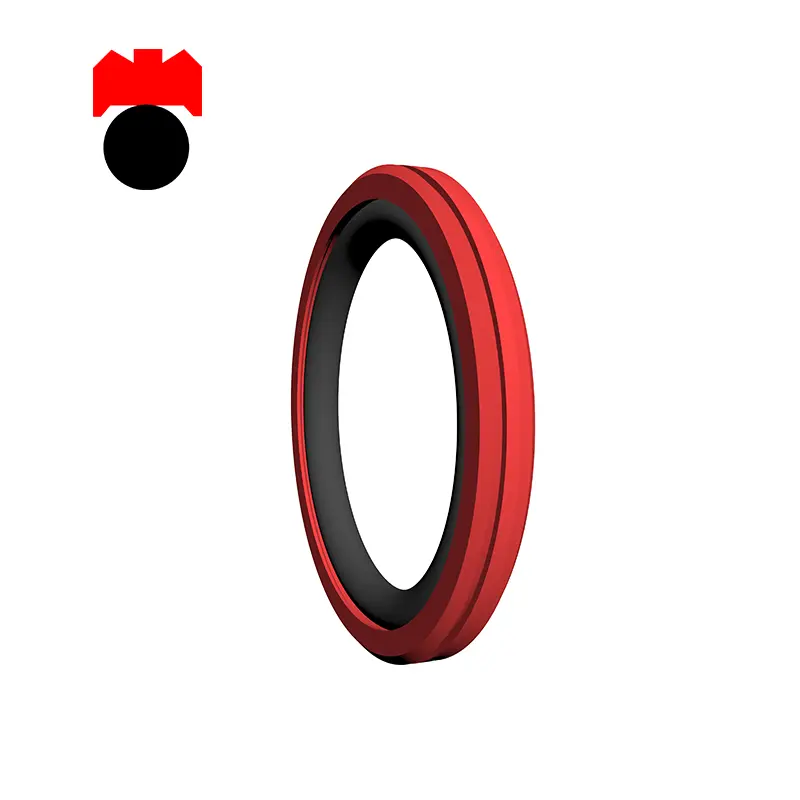

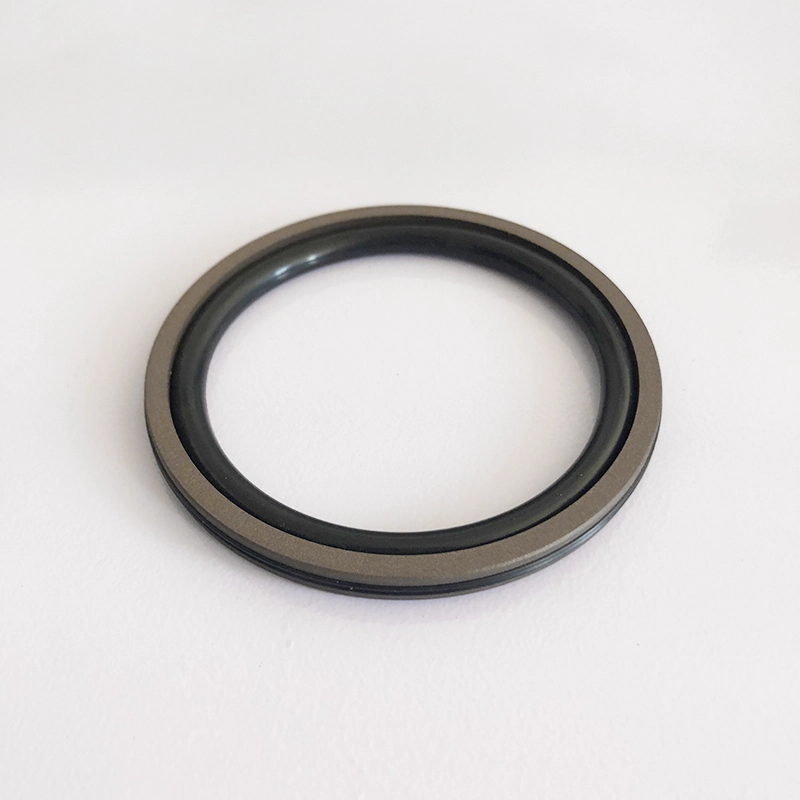

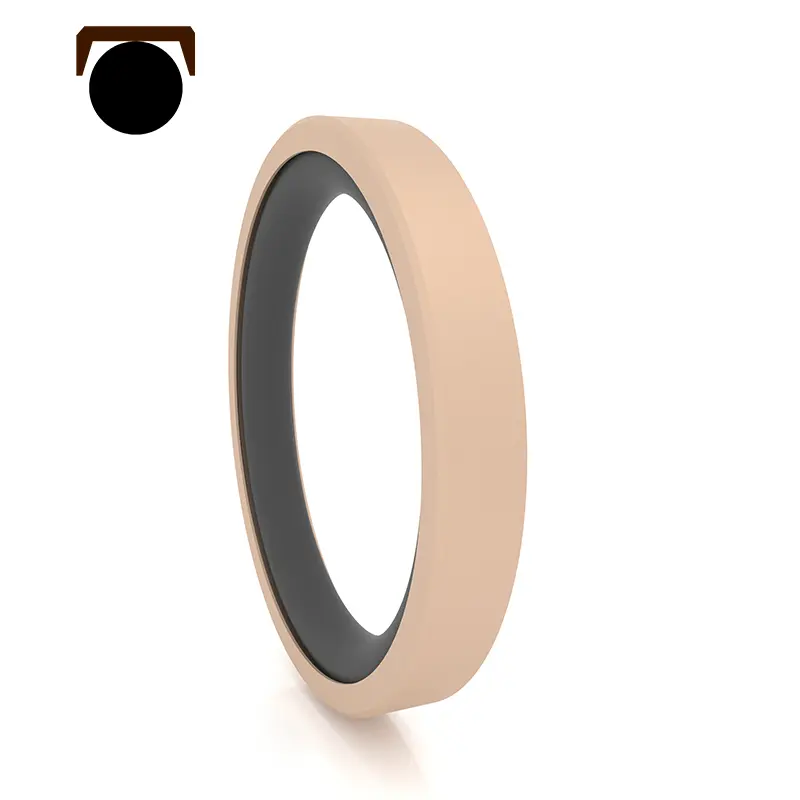

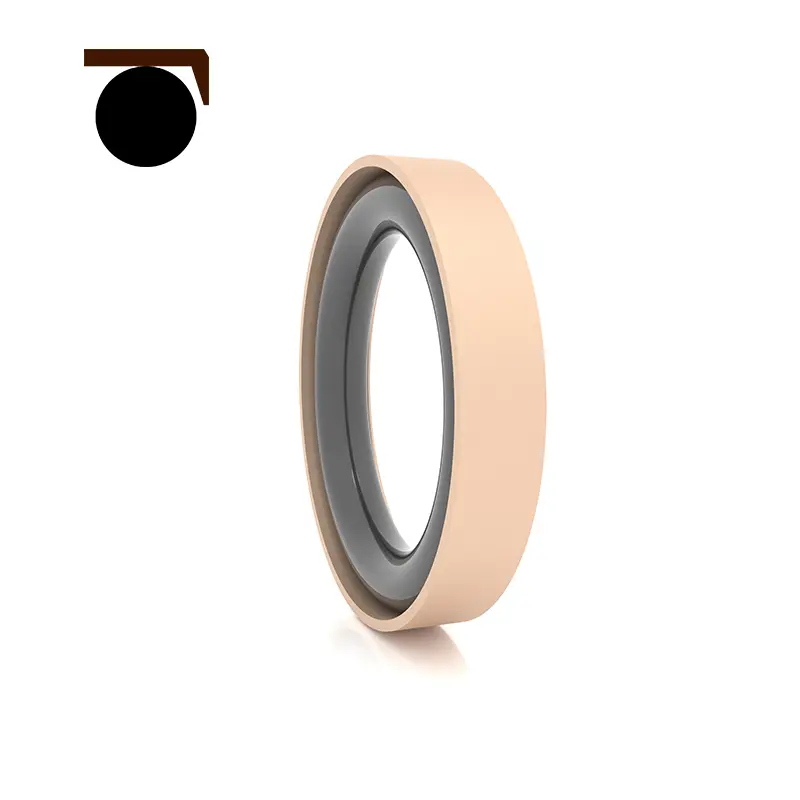

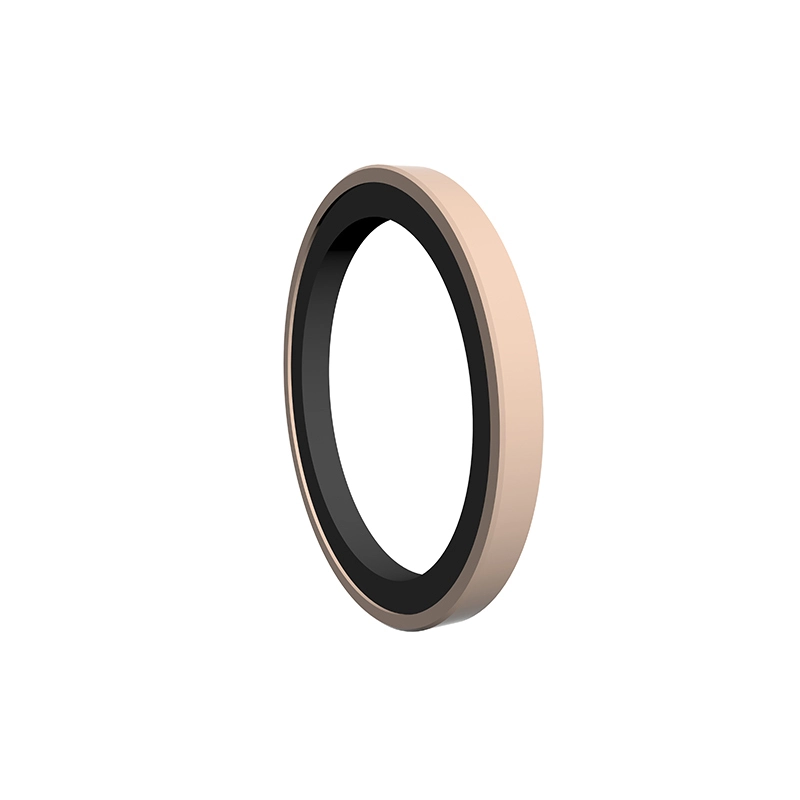

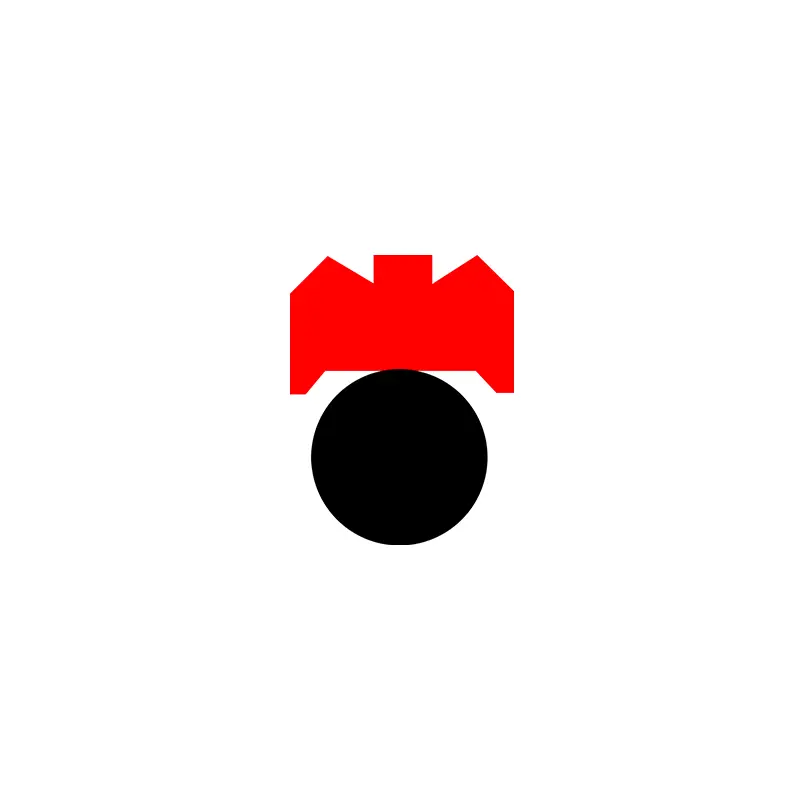

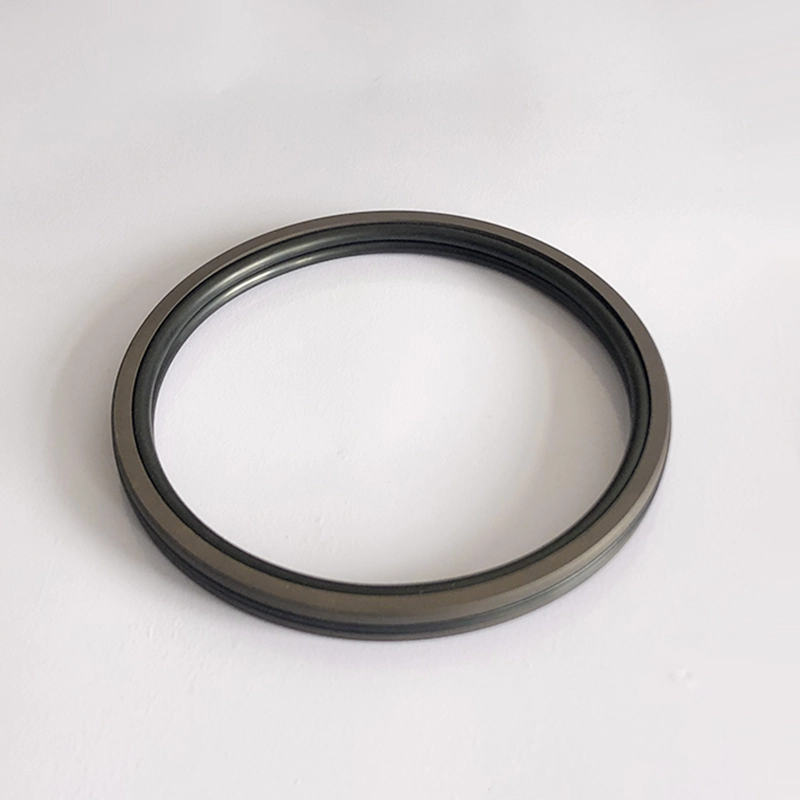

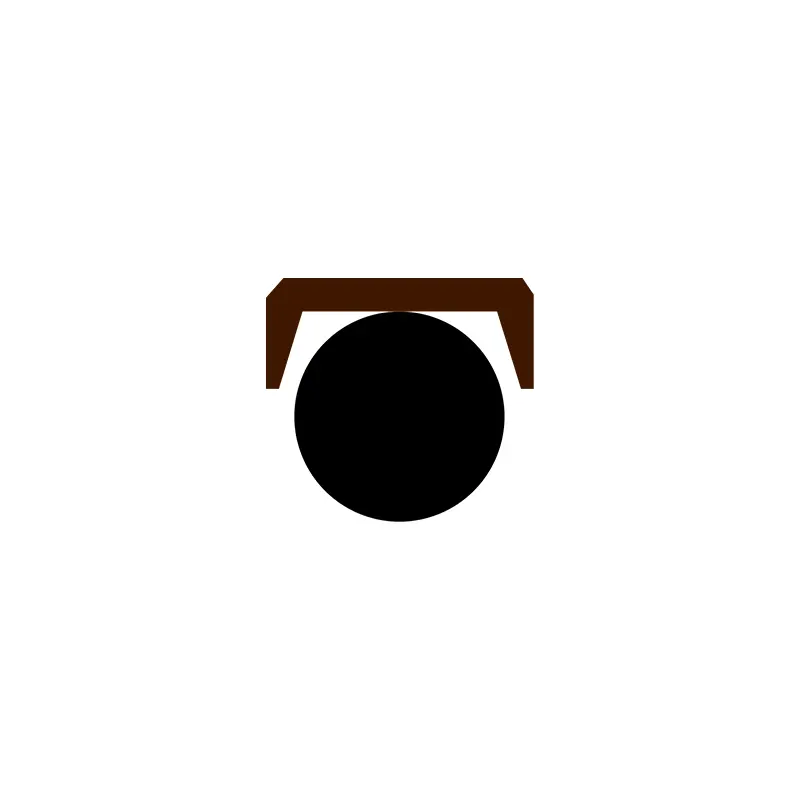

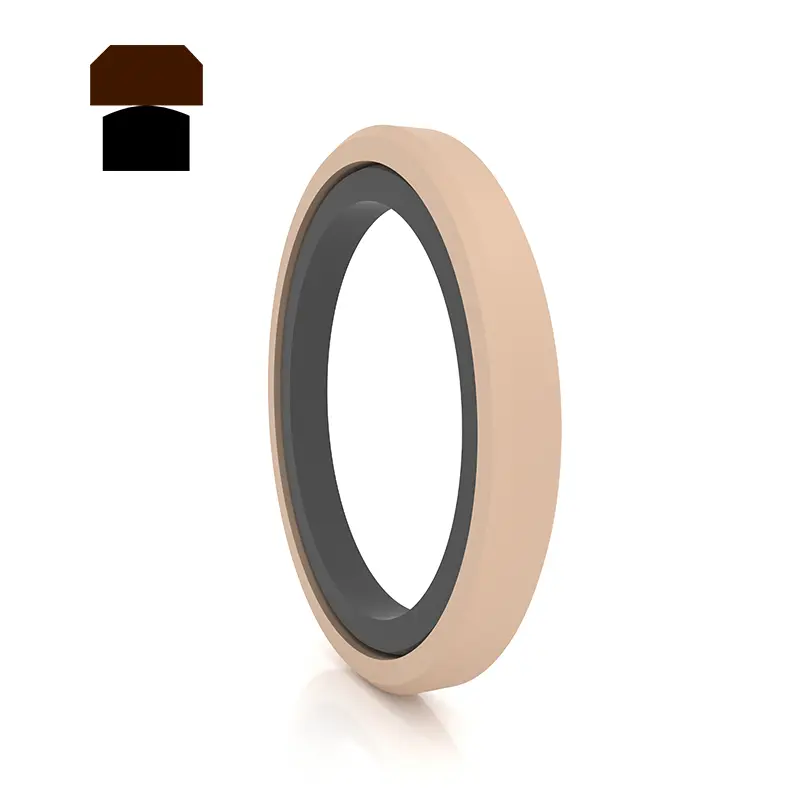

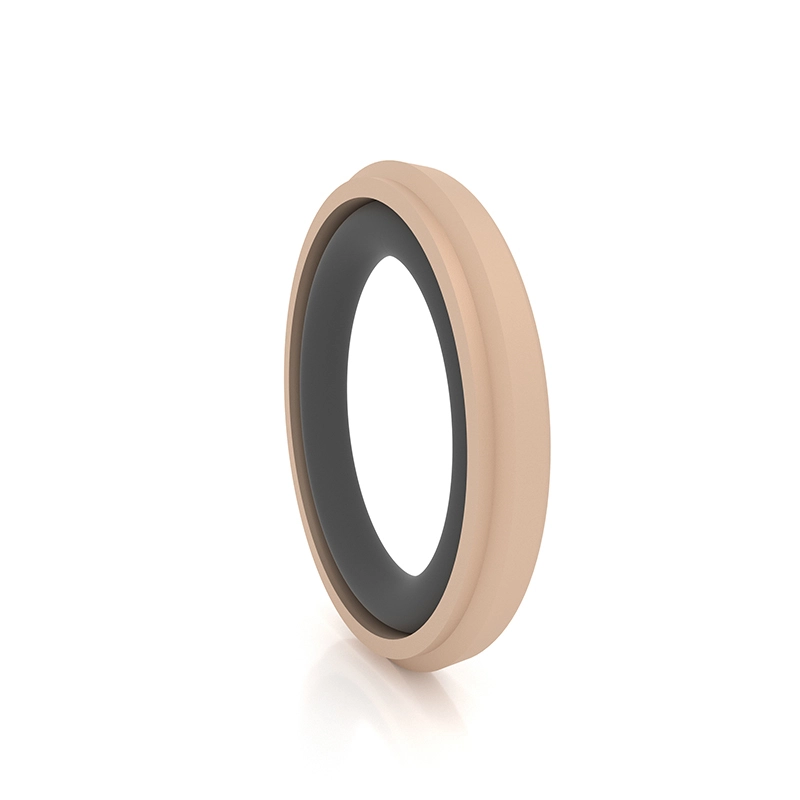

RC63 terdiri daripada cincin pengedap berbentuk cap PTFE dan cincin getah berbentuk O, yang sesuai untuk pengedap tekanan tinggi hidraulik dan pneumatik. Cincin berbentuk O menyediakan daya radial dan mengimbangi memakai cincin pengedap. Oleh kerana cincin pengedap mengamalkan reka bentuk bibir nipis, keupayaan pampasan susulan adalah baik, jadi prestasi pengedap adalah baik dan ia boleh dipasang di alur cincin GB12350. Alur berpecah (terbuka) hendaklah digunakan untuk diameter silinder kurang daripada 30mm. Ciri -ciri:
1. Ia boleh digunakan untuk kedua -dua hidraulik dan pneumatik, dan boleh digunakan untuk pengedap tekanan dua arah;
2. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;
3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;
Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah;

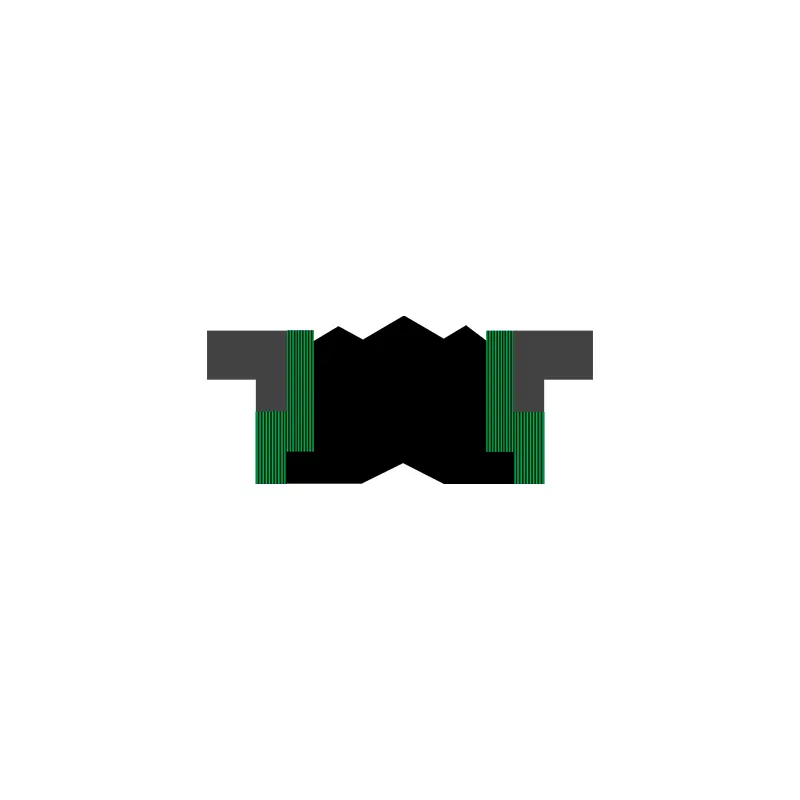

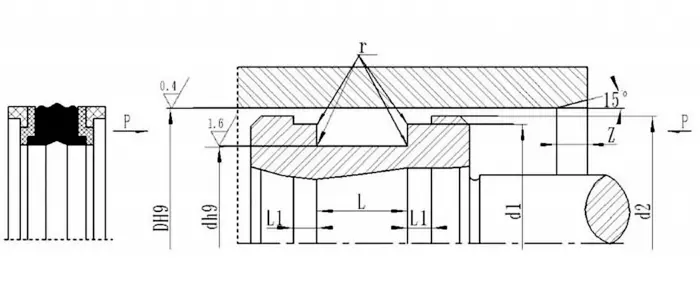

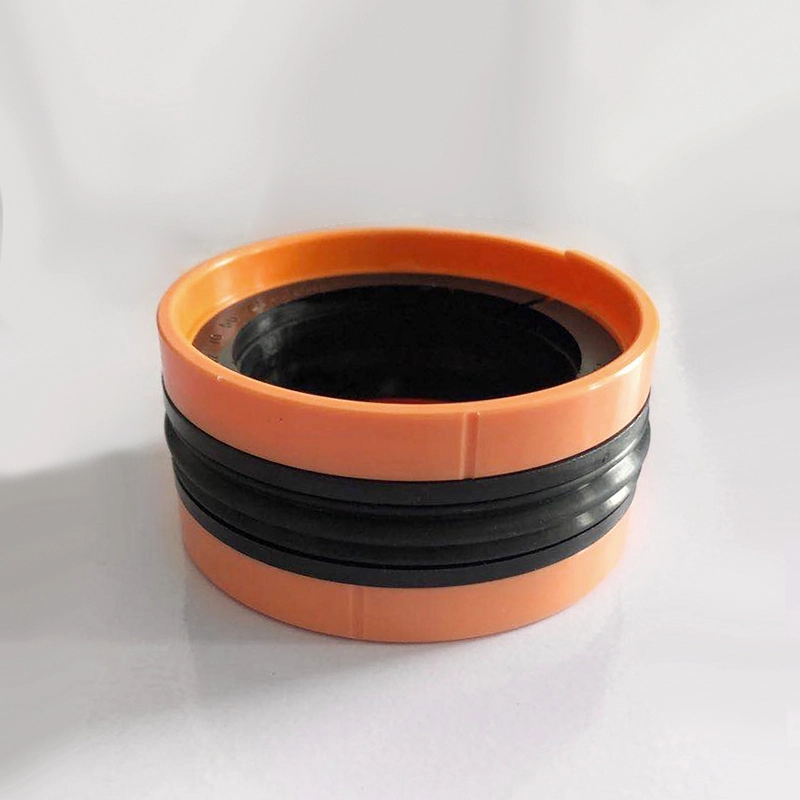

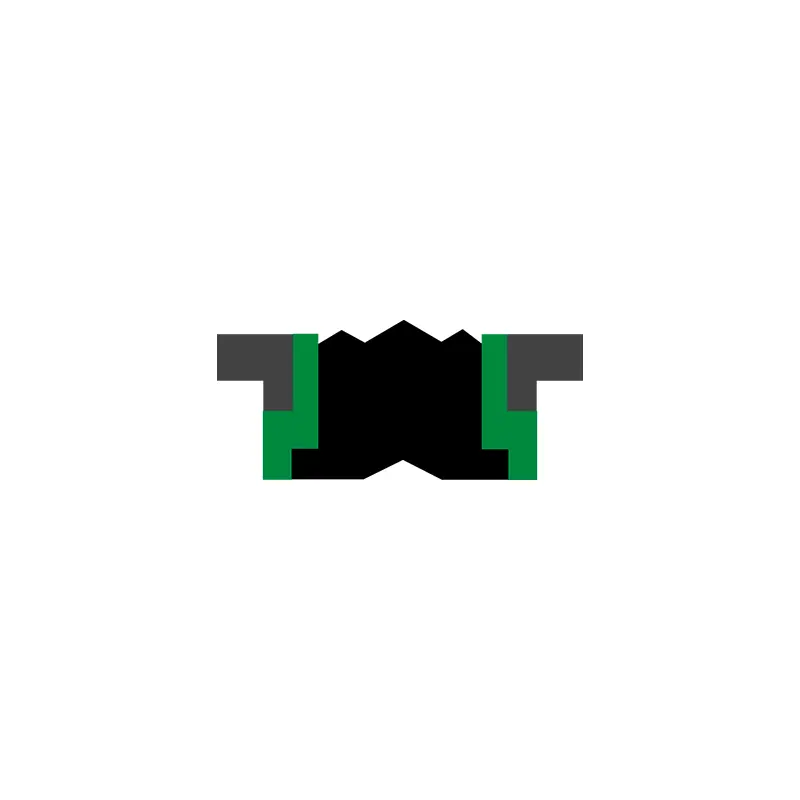

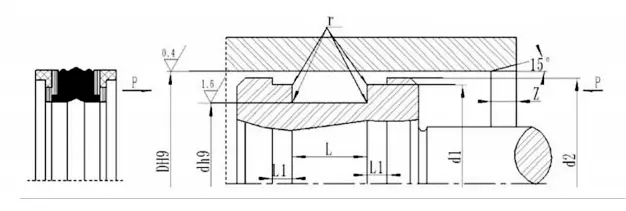

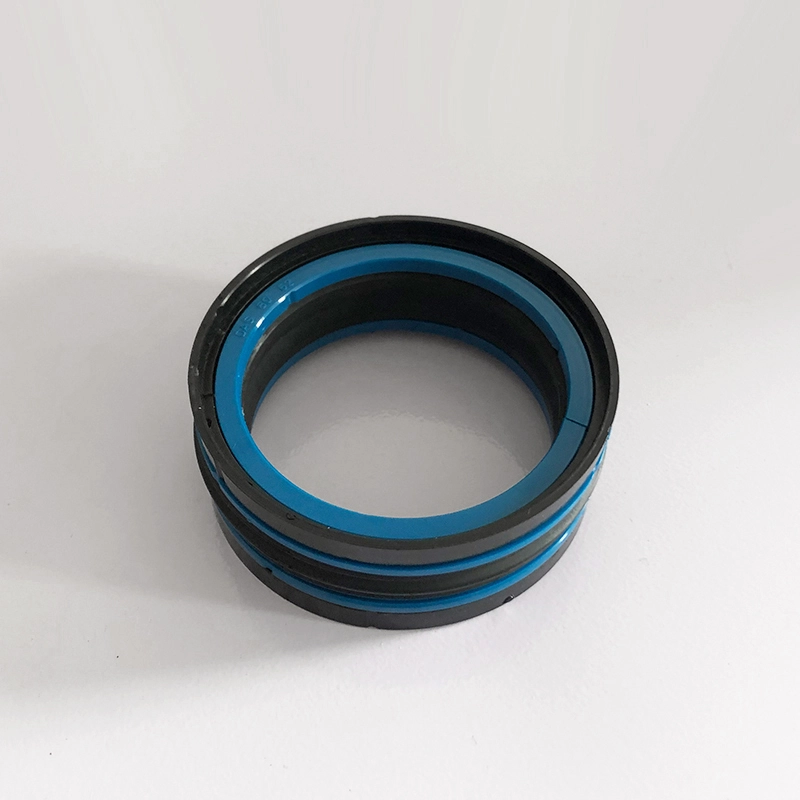

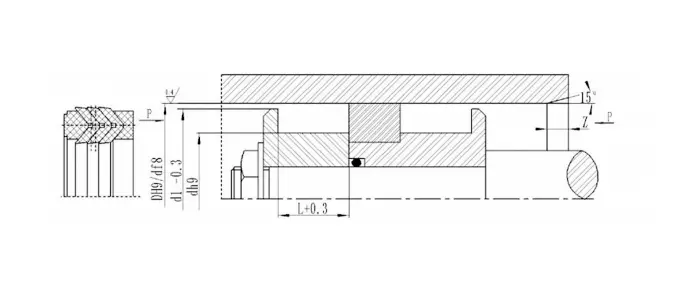

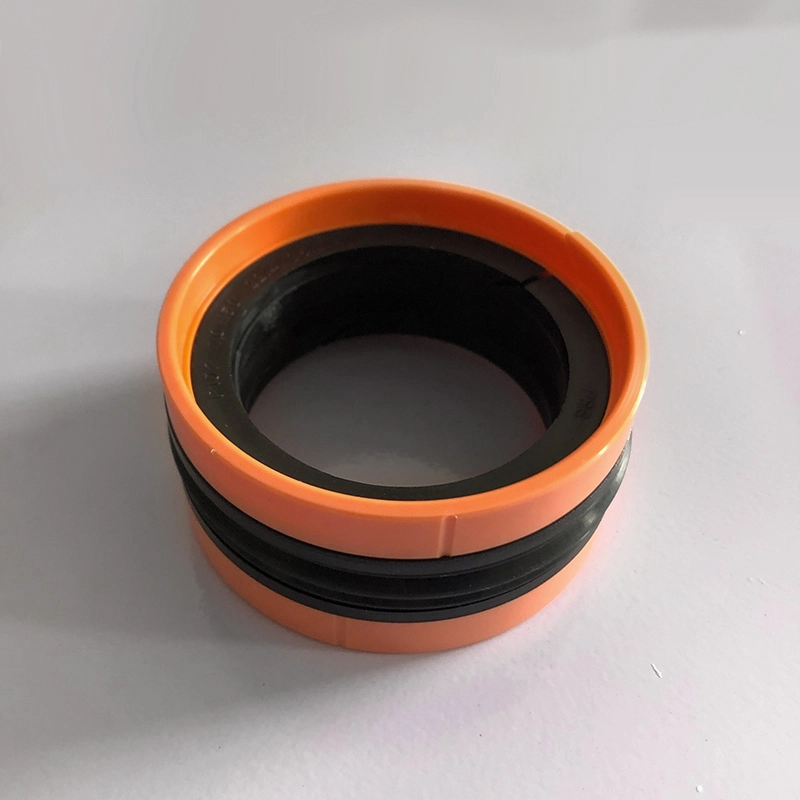

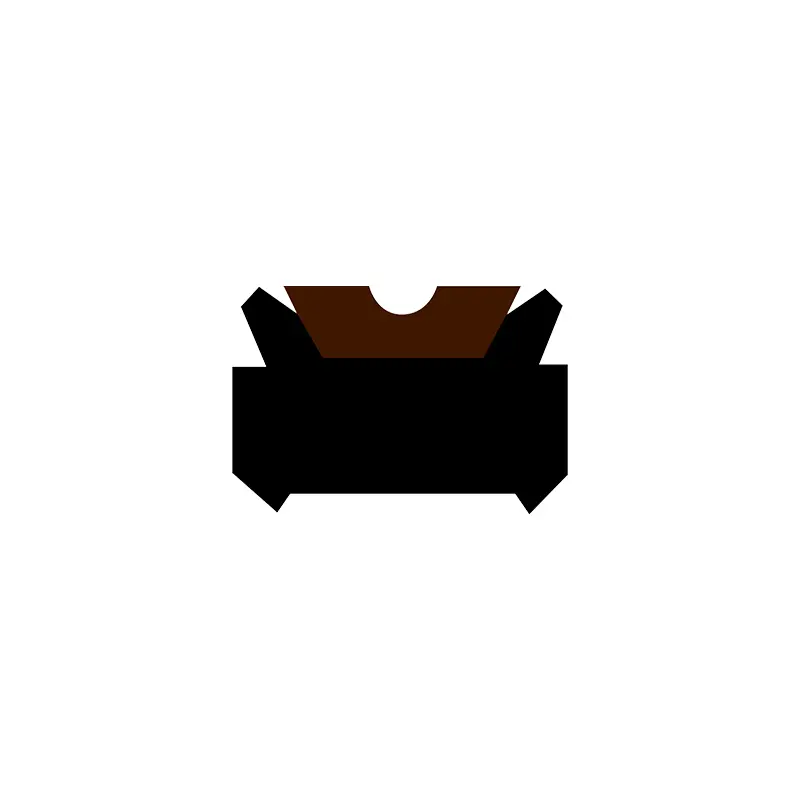

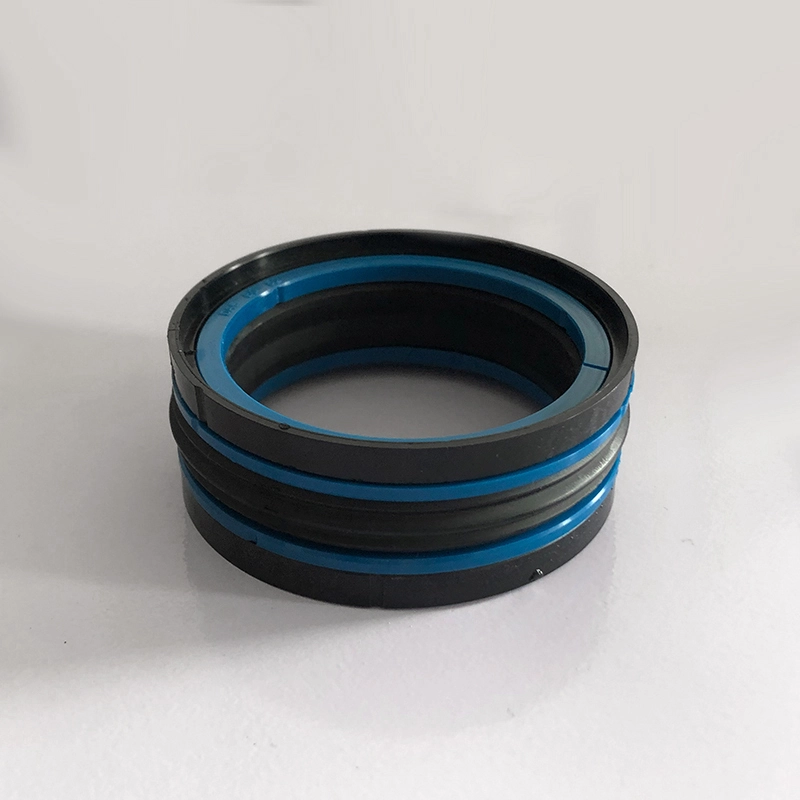

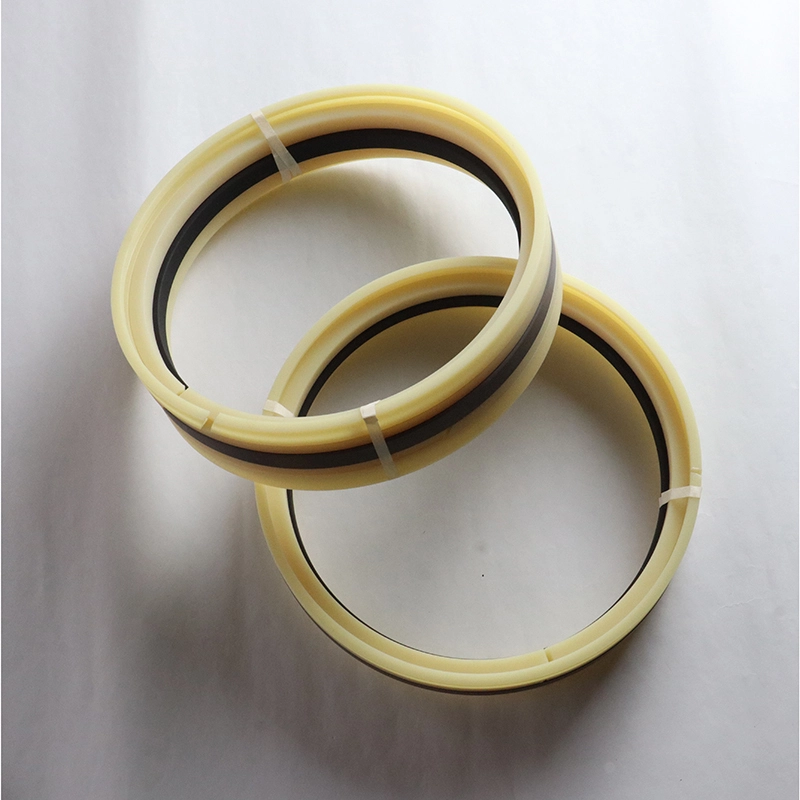

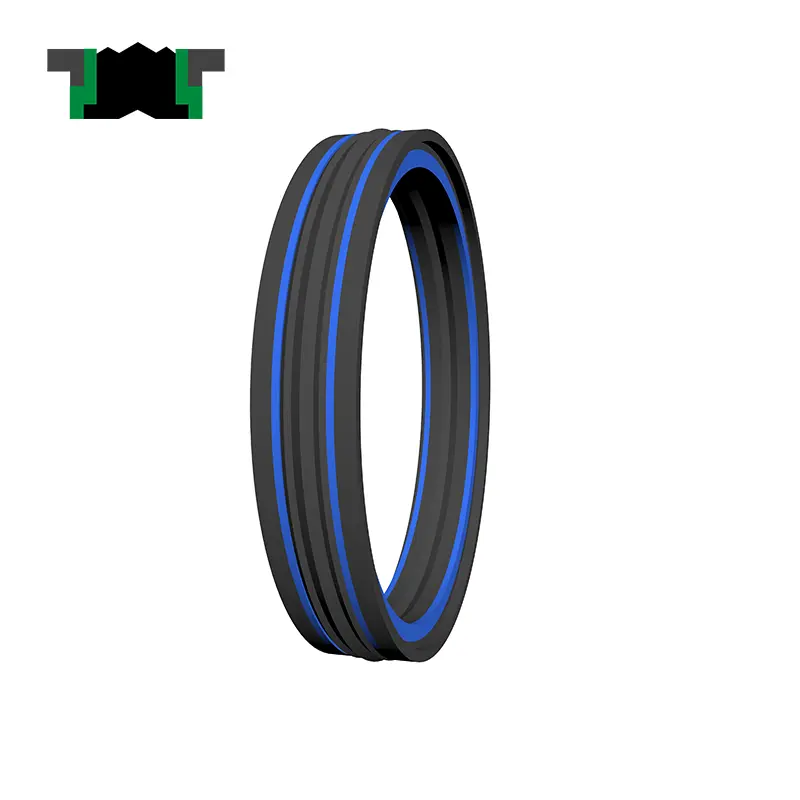

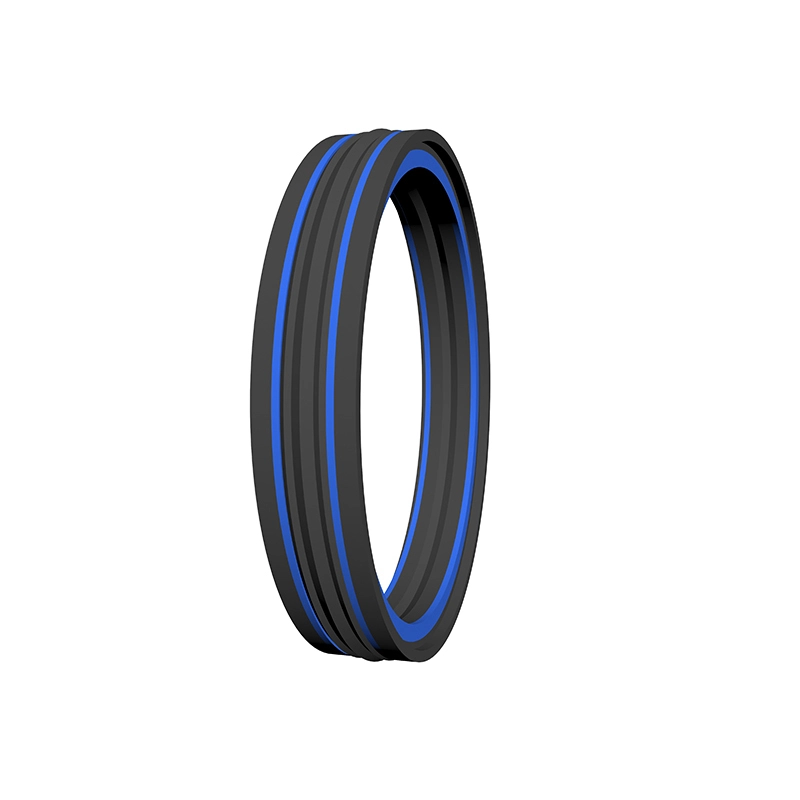

KDAS, TPM (Bentuk Khas) adalah pemasangan meterai piston mampatan lima kombinasi yang terdiri daripada elemen pengedap getah, dua cincin penahan dan dua cincin panduan. Sesuai untuk pengedap omboh tekanan dua arah. Ciri -ciri:
1. Pengedap yang baik, kebolehpercayaan yang tinggi, struktur padat;
2. Tidak akan diperas ke dalam jurang radial;
3. Pemasangan mudah, pemasangan omboh integral;
Bentuk geometri khas elemen pengedap NBR menghalangnya daripada berpusing di alur semasa pemasangan.

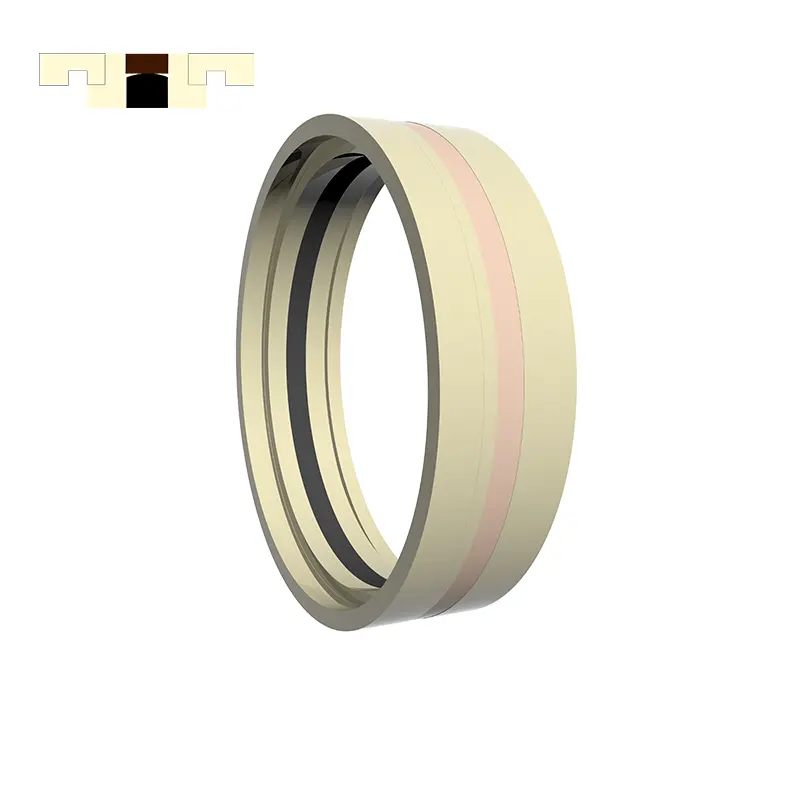

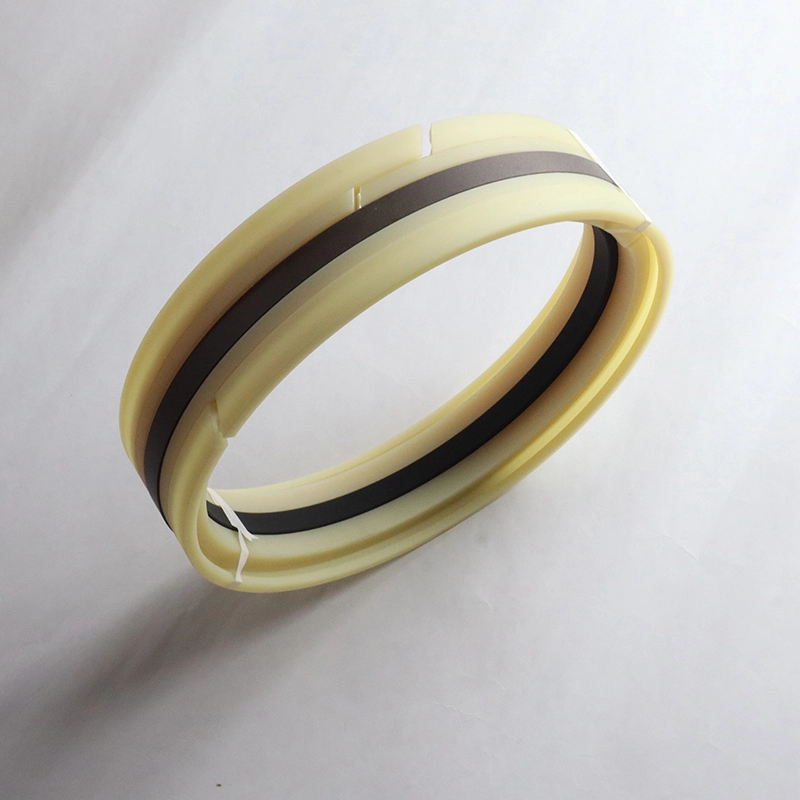

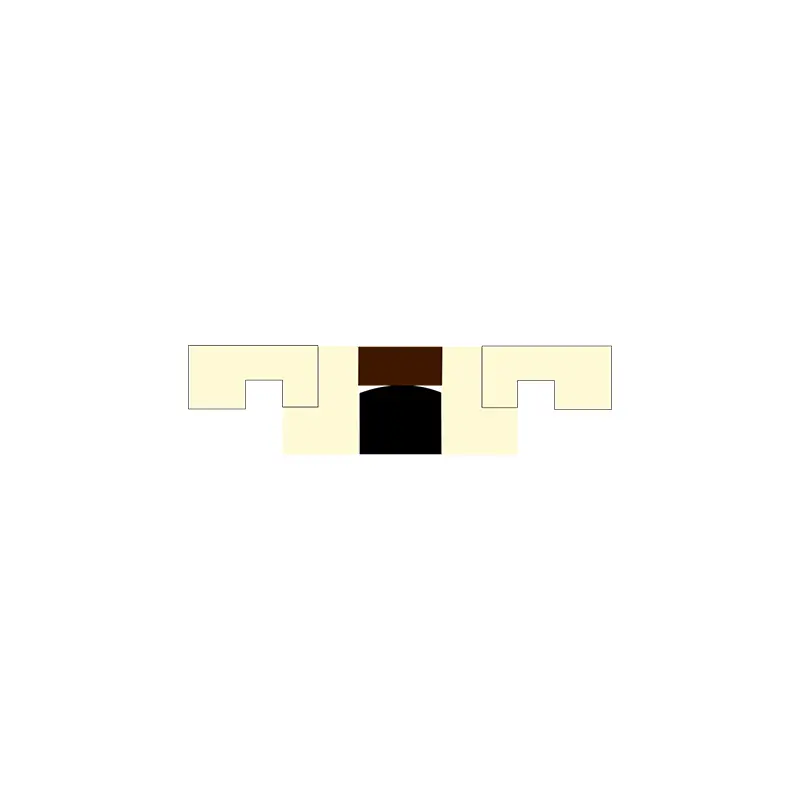

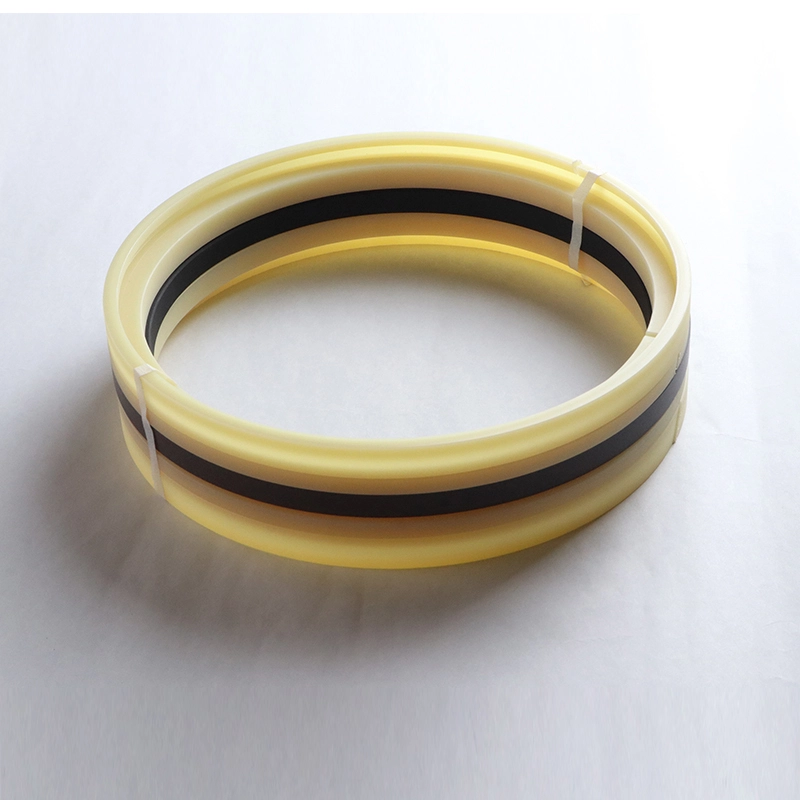

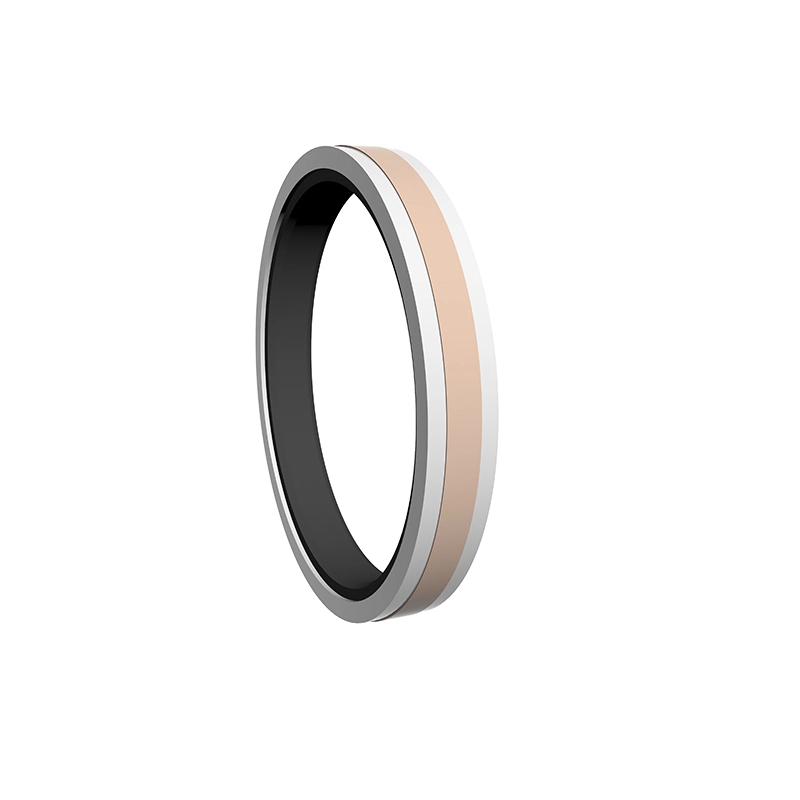

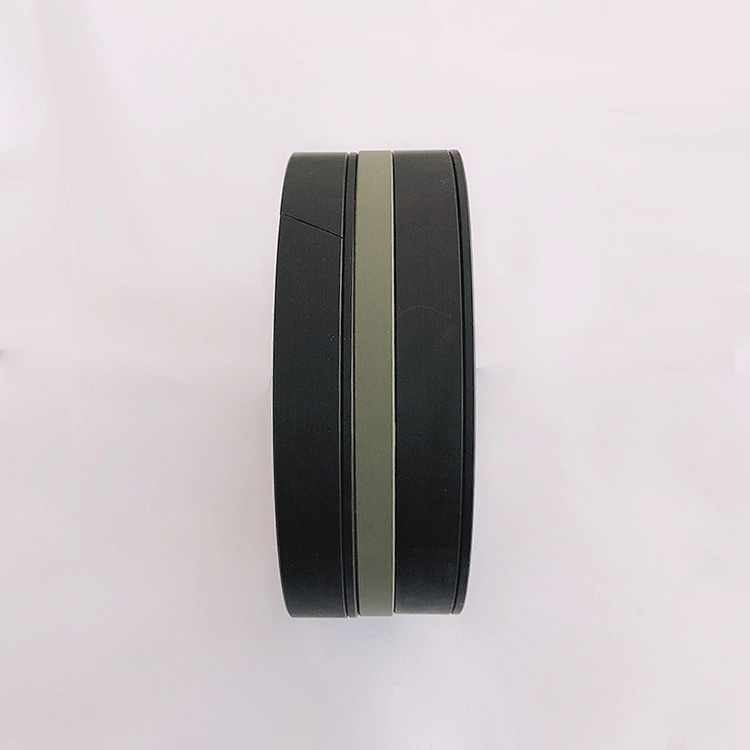

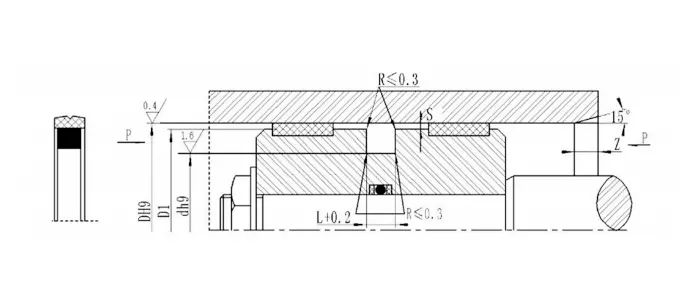

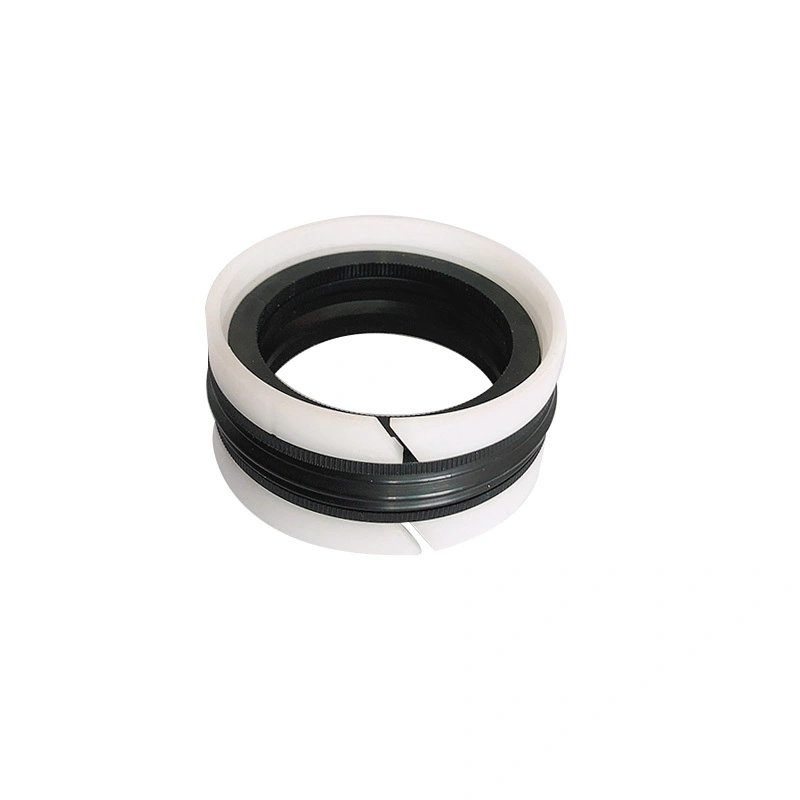

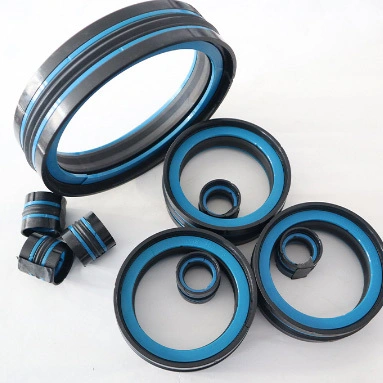

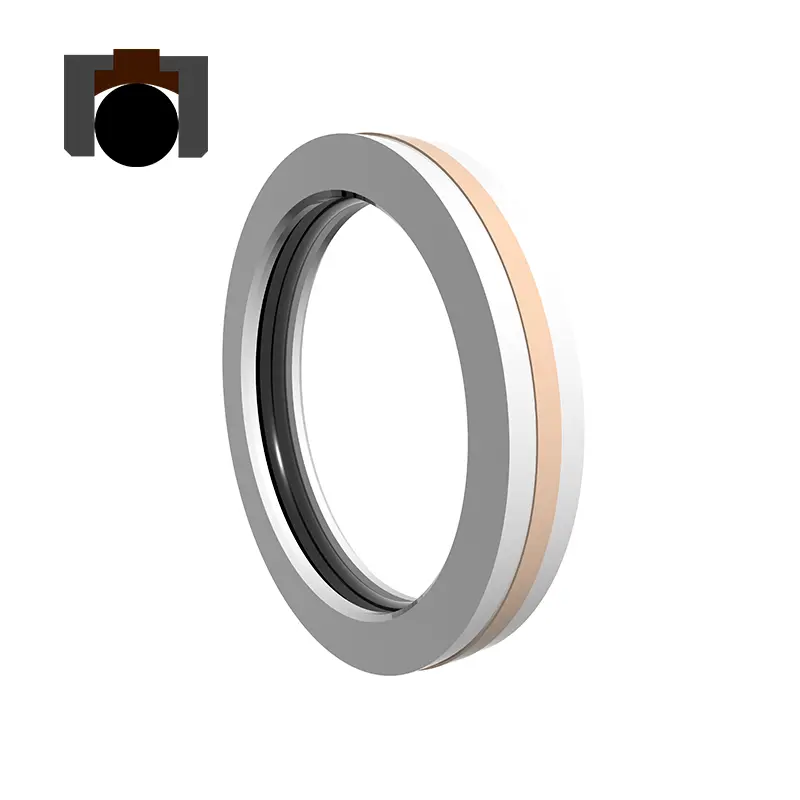

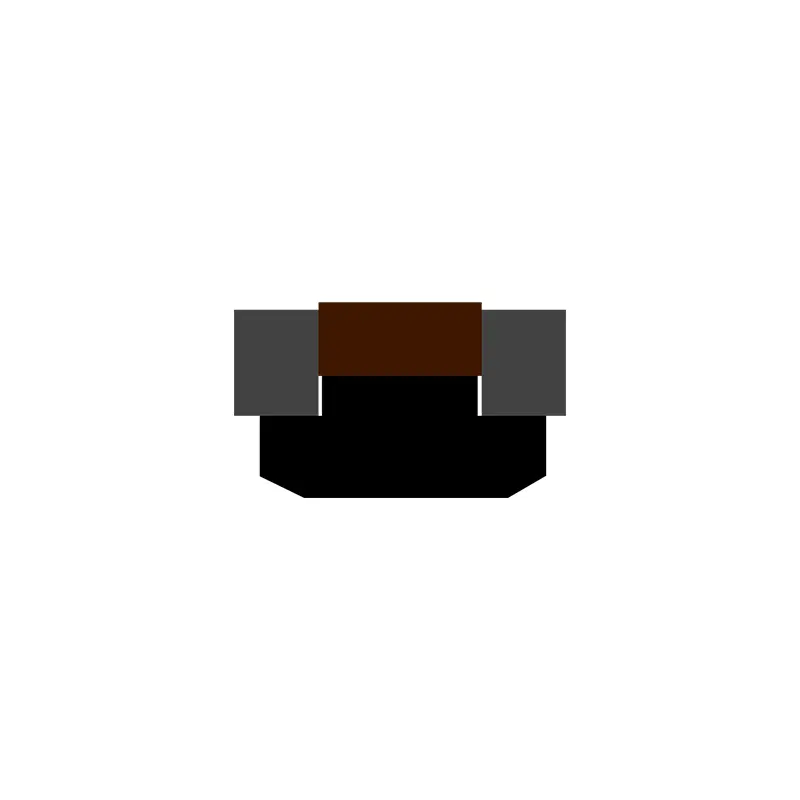

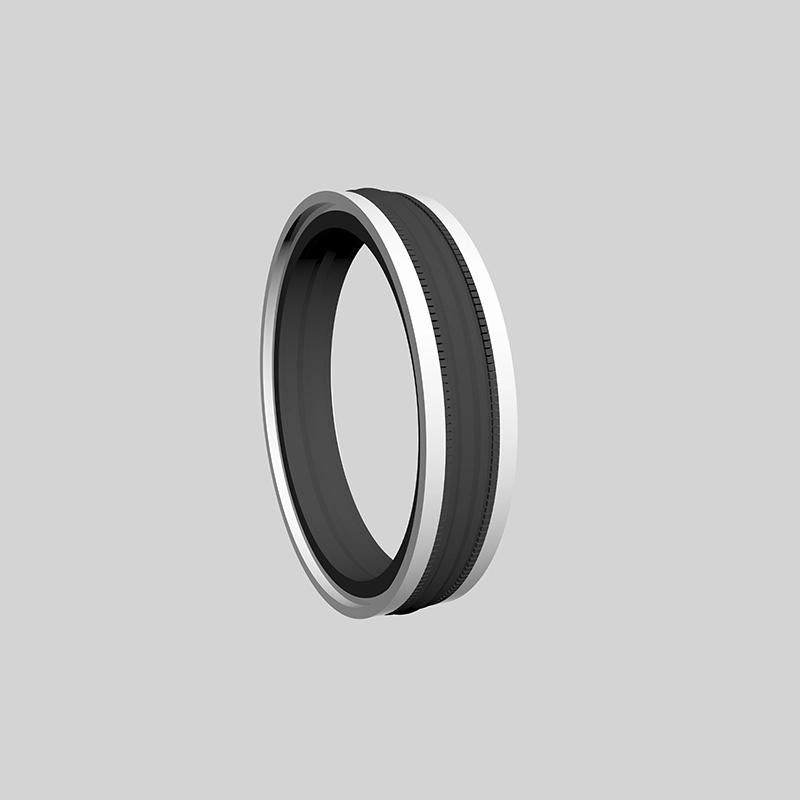

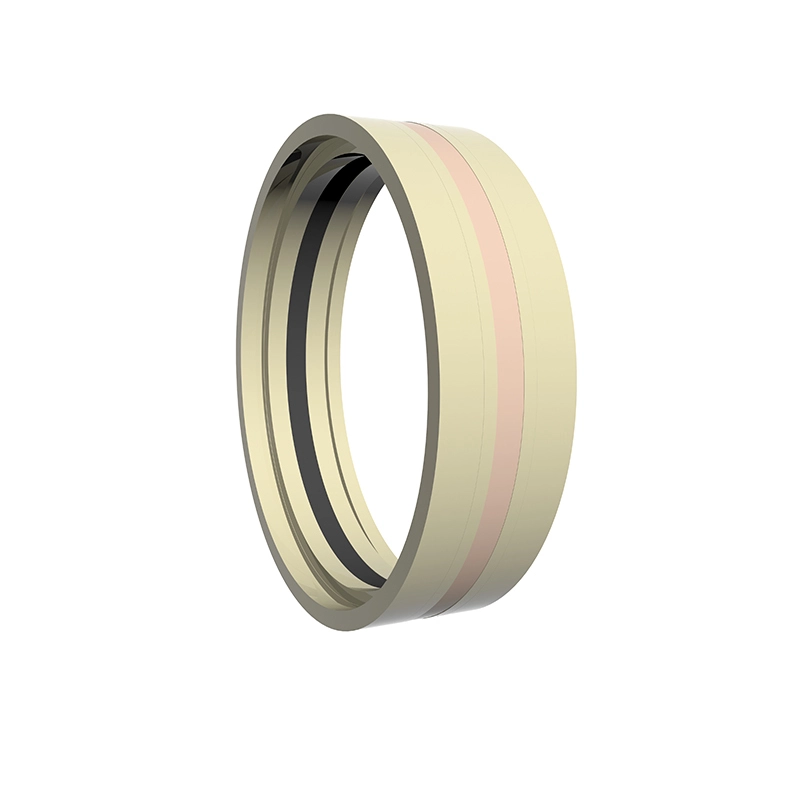

GDKK terdiri daripada dua cincin panduan, dua cincin penahan, cincin getah elastik dan cincin pengedap. Cincin panduan memainkan peranan kedudukan dan membimbing. Cincin penahan memainkan peranan sokongan dan kedudukan, cincin getah elastik memberikan daya elastik dan mengimbangi kehilangan cincin pengedap. Cincin pengedap bekerjasama dengan lubang dalaman silinder minyak untuk menghasilkan kesan pengedap, yang sesuai untuk pengedap tekanan dua arah dari omboh silinder minyak. Ia mempunyai kesan pengedap yang baik walaupun di bawah keadaan kerja yang keras. Ciri -ciri:
1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;
2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;
3. Kehidupan yang tinggi, boleh digunakan untuk pengedap dalam keadaan pelinciran yang lemah;
4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;
Prestasi pengedap tekanan tinggi dan rendah yang sangat baik.

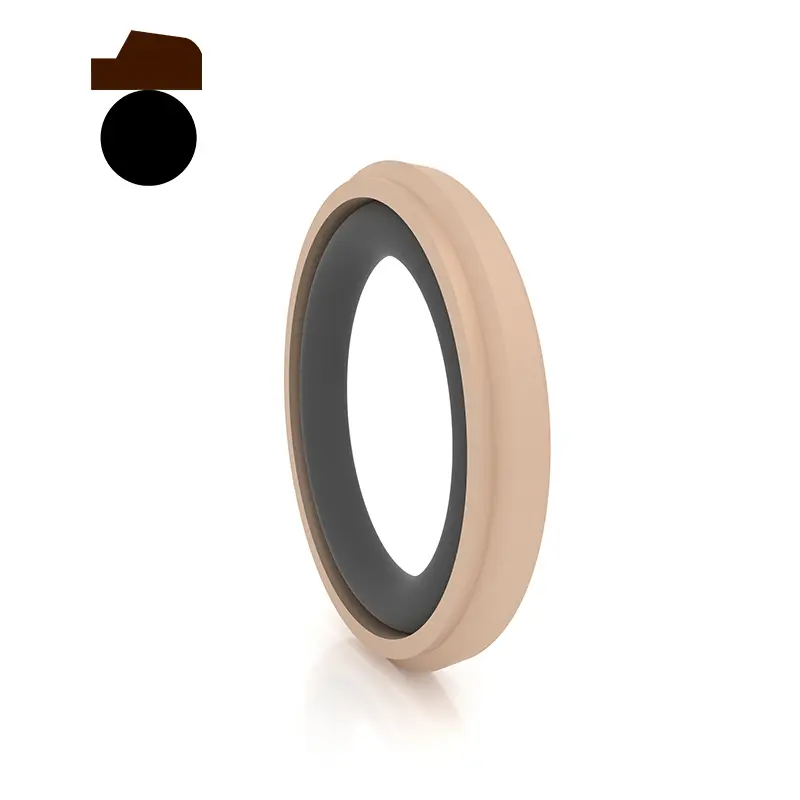

RC64 terdiri daripada cincin pengedap segi tiga PTFE dan cincin getah O-ring, sesuai untuk gerakan hidraulik dan pneumatik yang berulang-ulang. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Oleh kerana cincin pengedap mengamalkan reka bentuk bibir nipis, keupayaan pampasan susulan lebih baik, jadi prestasi pengedap adalah baik. Alur berpecah (terbuka) hendaklah digunakan untuk diameter silinder kurang daripada 30mm. Ciri -ciri:
1. Ia boleh digunakan untuk kedua -dua hidraulik dan pneumatik;
2. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;
3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;
Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah;

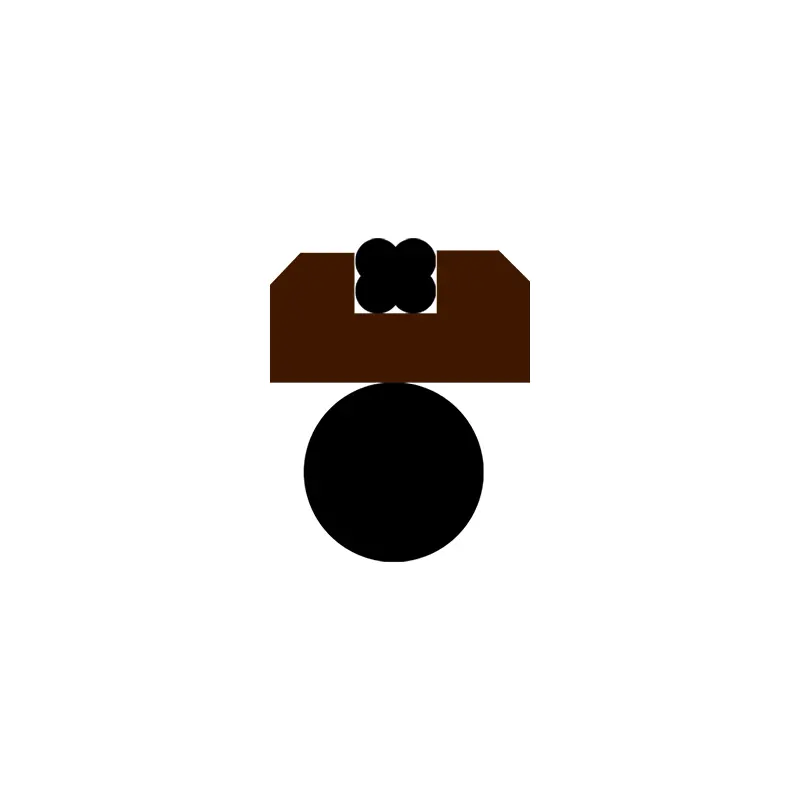

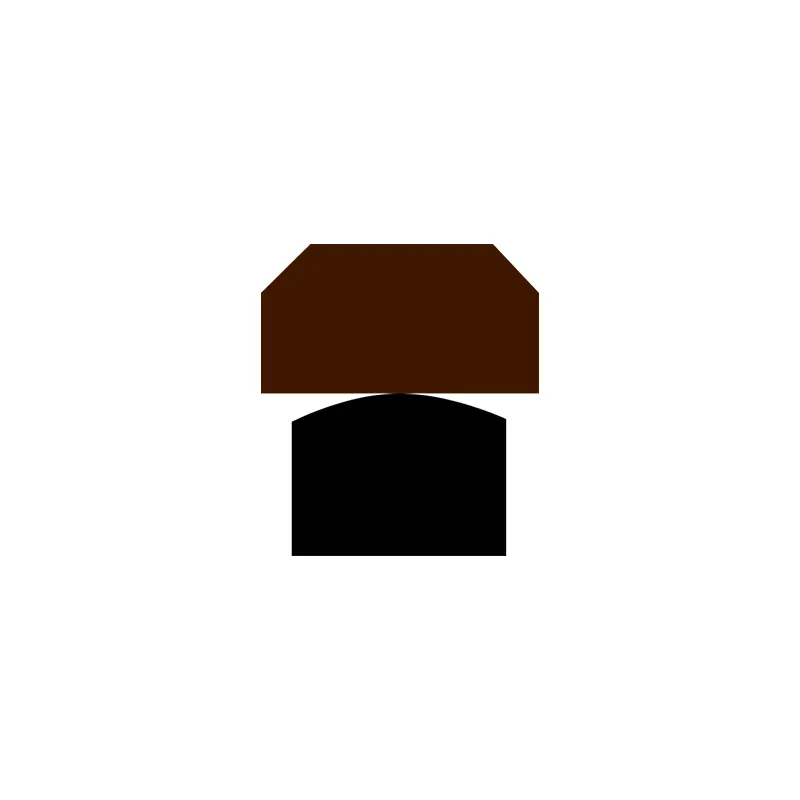

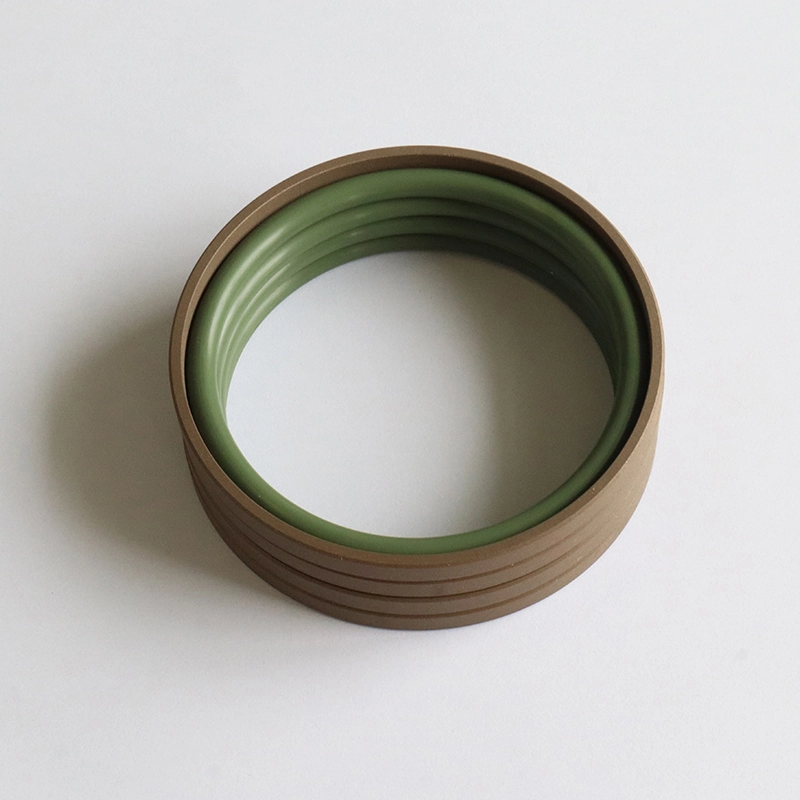

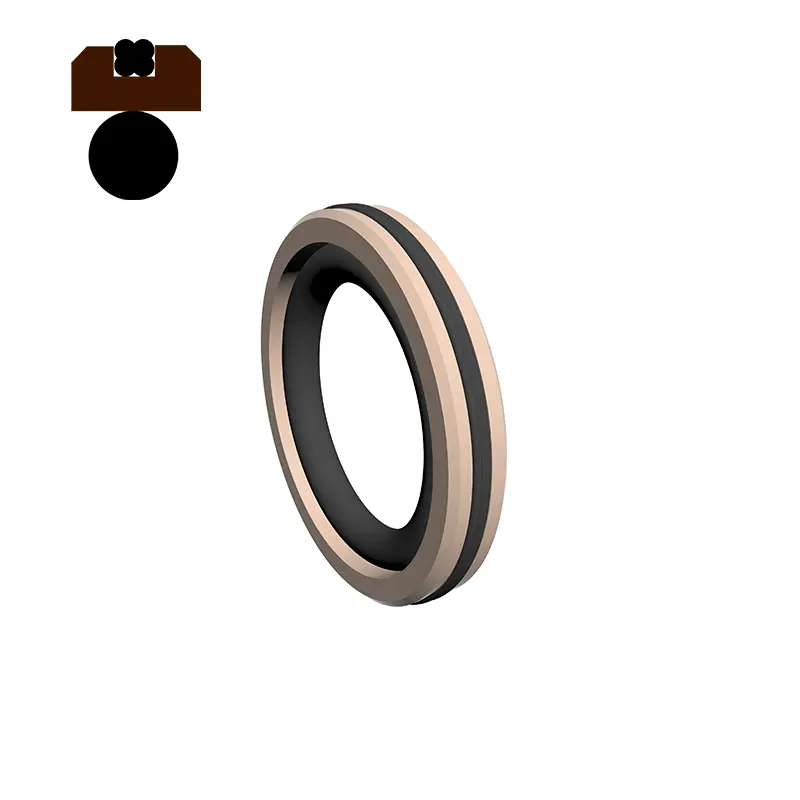

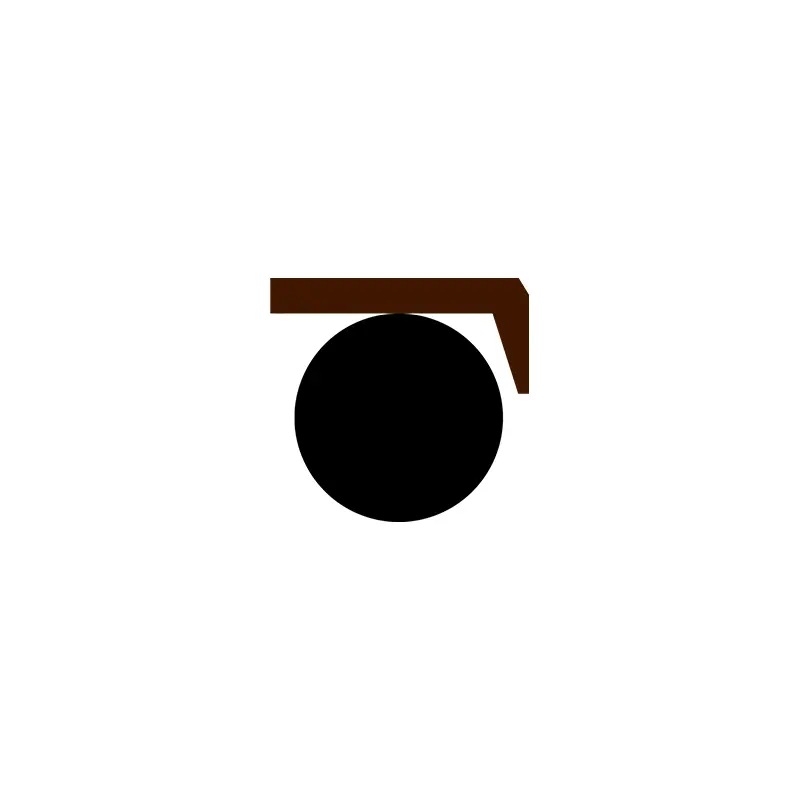

SPG adalah gabungan cincin pengedap PTFE yang diubahsuai segi empat tepat dan cincin getah segi empat tepat sebagai elemen preload. Ia mempunyai ciri -ciri pengedap yang baik, geseran rendah dan ruang struktur kecil.

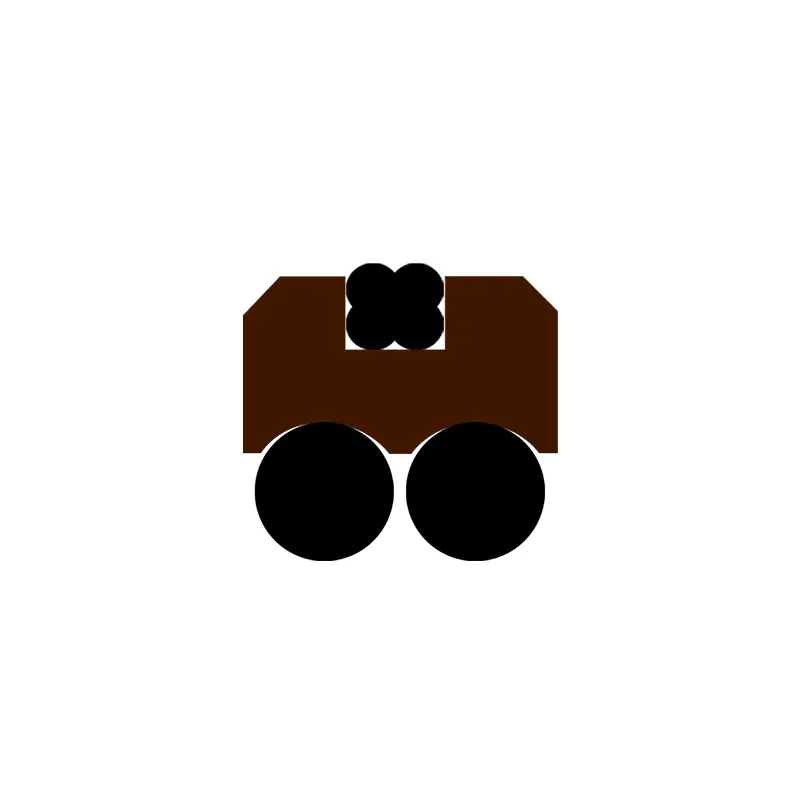

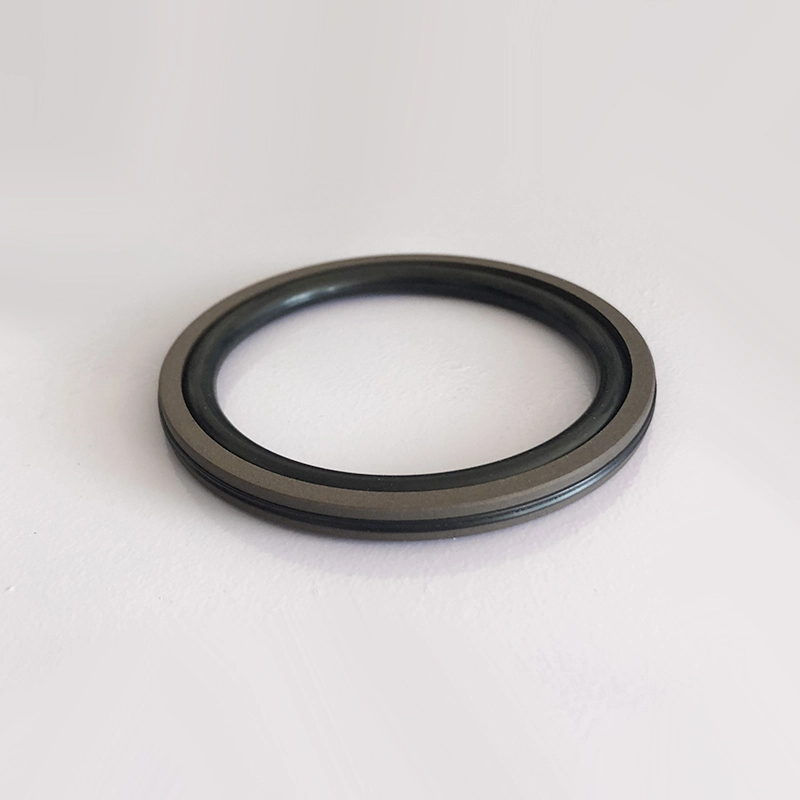

RC66 adalah gabungan cincin pengedap PTFE yang diubahsuai segi empat tepat dan O-Ring sebagai elemen preload. Ia mempunyai ciri -ciri pengedap yang baik, geseran rendah, dan ruang struktur kecil. Ia sesuai untuk silinder minyak berkelajuan tinggi atau silinder. RC67 terdiri daripada cincin pengedap segi empat tepat PTFE yang diisi, dua cincin penahan, dan elastomer heterogen, yang sesuai untuk pengedap tekanan bidirectional gerakan hidraulik. Elastomer menyediakan daya radial dan mengimbangi memakai cincin pengedap. Cincin penahan melindungi cincin pengedap dan mempunyai kesan pengedap yang baik walaupun di bawah keadaan kerja yang keras. Ciri -ciri:
1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;
2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;
3. Kehidupan yang tinggi, boleh digunakan untuk meterai pelinciran bebas minyak;
4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;
5. Prestasi pengedap tekanan tinggi yang tinggi dan rendah.

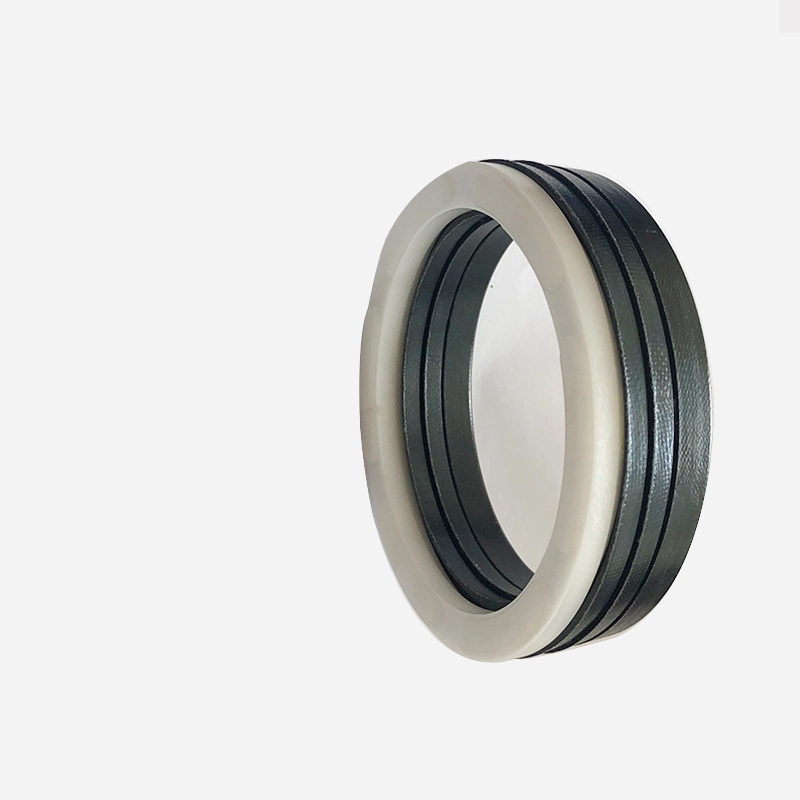

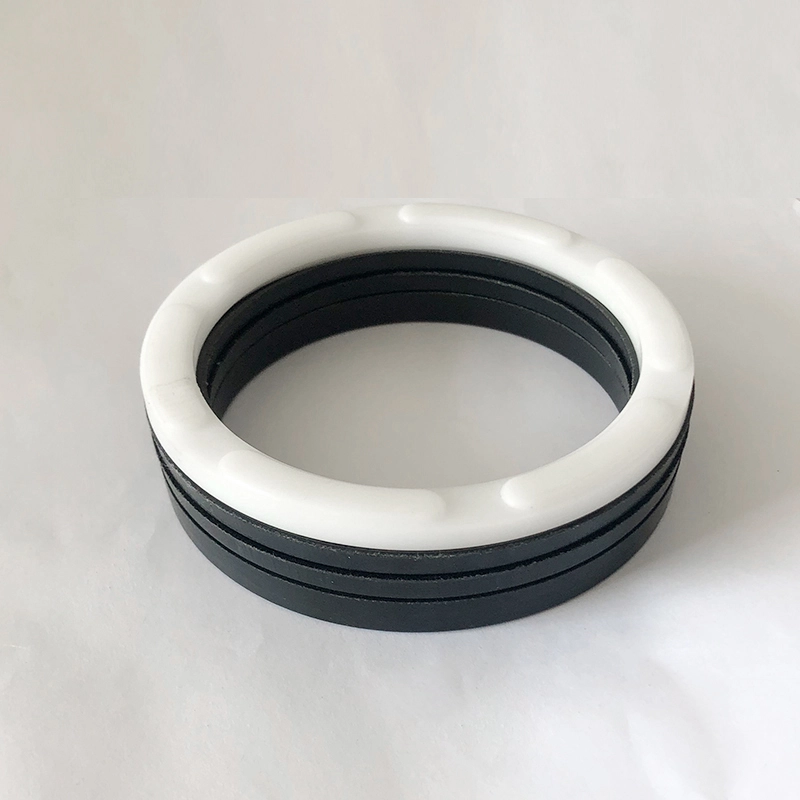

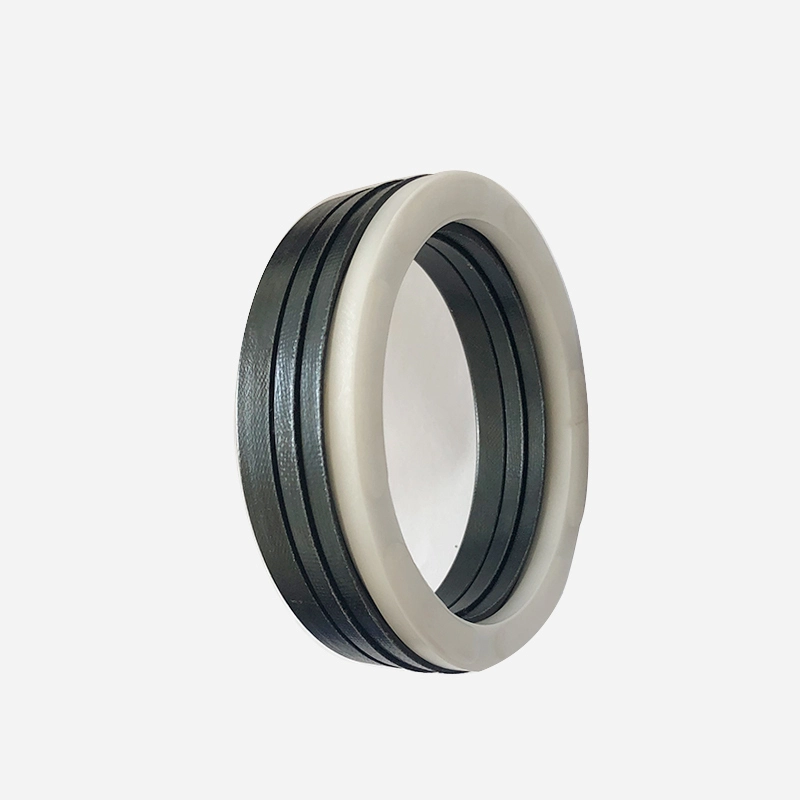

RCEK terdiri daripada satu set cincin pengedap berbentuk V, cincin tekanan dan cincin sokongan, dan sesuai untuk gerakan timbal balik hidraulik. Grease yang serasi dengan bahan pengedap mesti digunakan semasa pemasangan. Ia tidak boleh dipasang dalam alur integral (tertutup). Ia digunakan untuk meterai omboh dalam beban sederhana dan berat. Ciri -ciri:
1. Pelbagai bahan boleh didapati, yang boleh diselaraskan secara optimum untuk memenuhi pelbagai tujuan;
2. Ia boleh digunakan dalam keadaan kerja yang keras dan sesuai untuk hampir semua media dan keadaan yang keras;
3. Ia mempunyai hayat perkhidmatan yang panjang dan boleh digunakan untuk meterai pelinciran bebas minyak (pemilihan bahan yang munasabah);
4. Prestasi pengedap boleh diselaraskan, dan saiz paksi boleh diselaraskan dengan menambahkan atau mengeluarkan cincin pengedap berbentuk V;
Ia boleh berfungsi dengan berkesan walaupun kualiti permukaan pengedap adalah miskin.

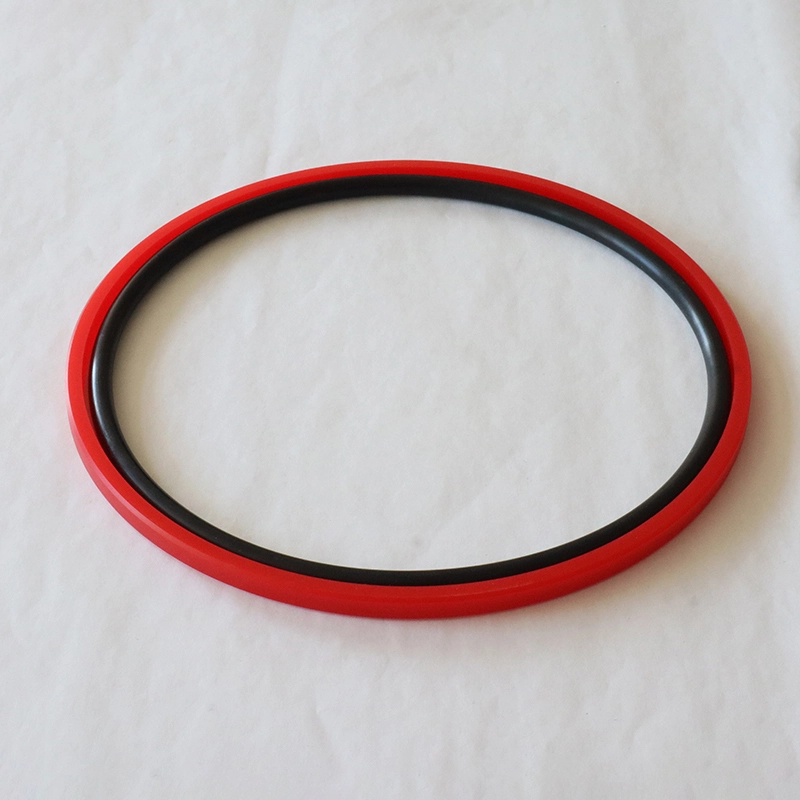

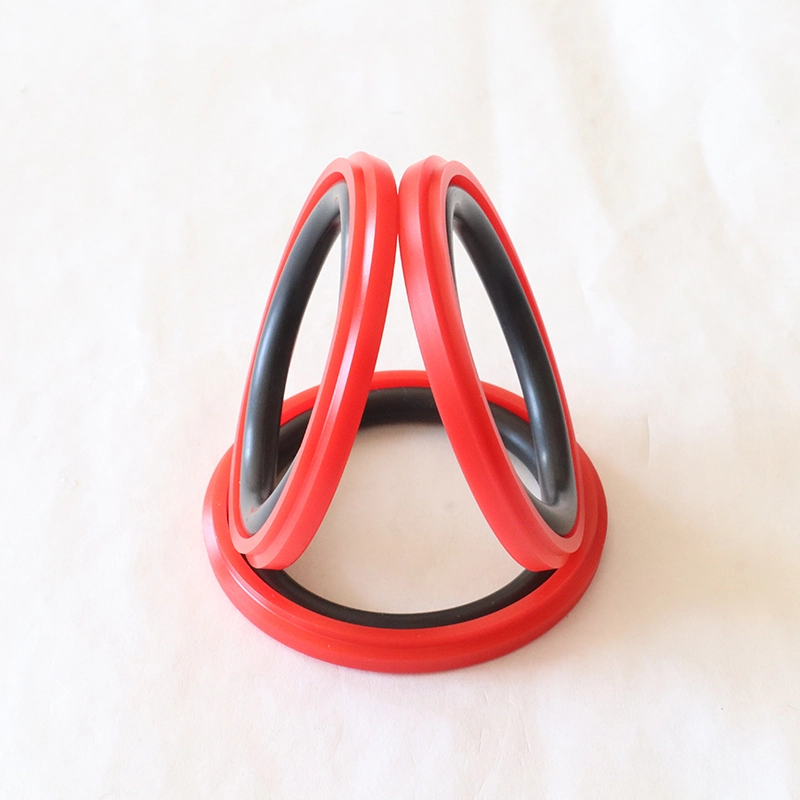

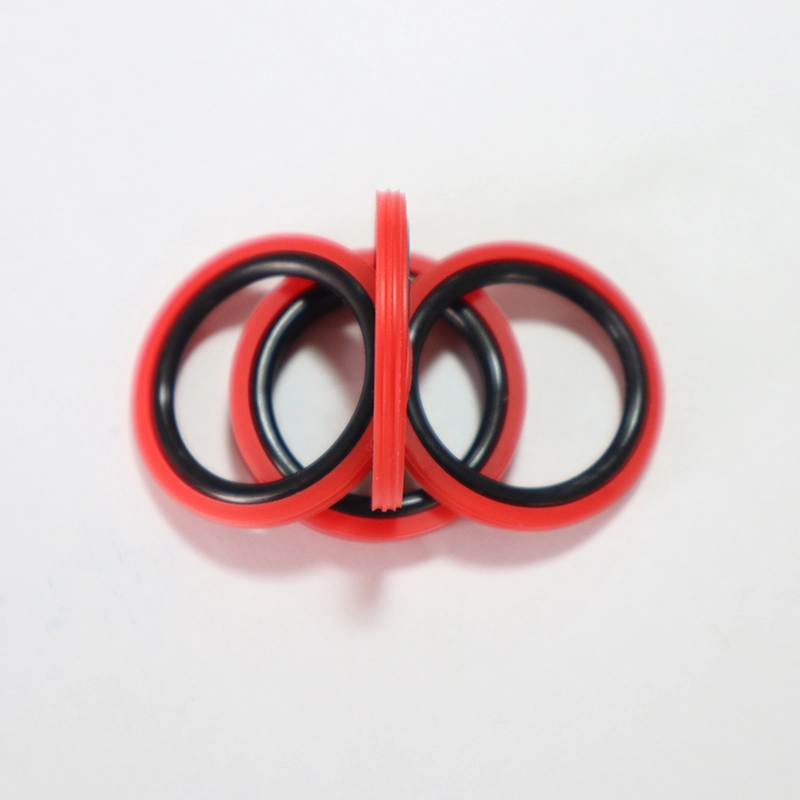

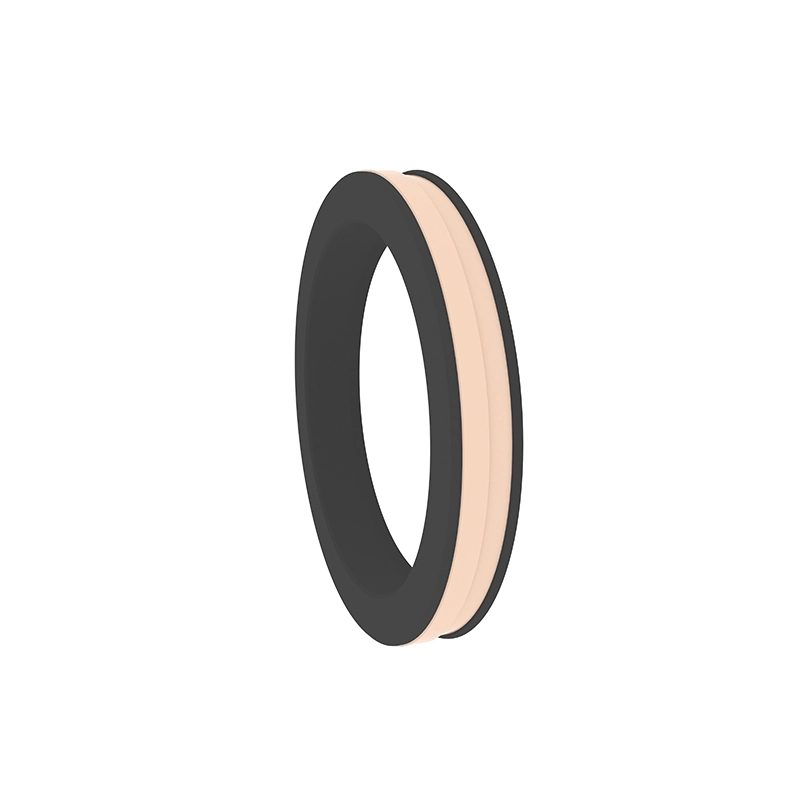

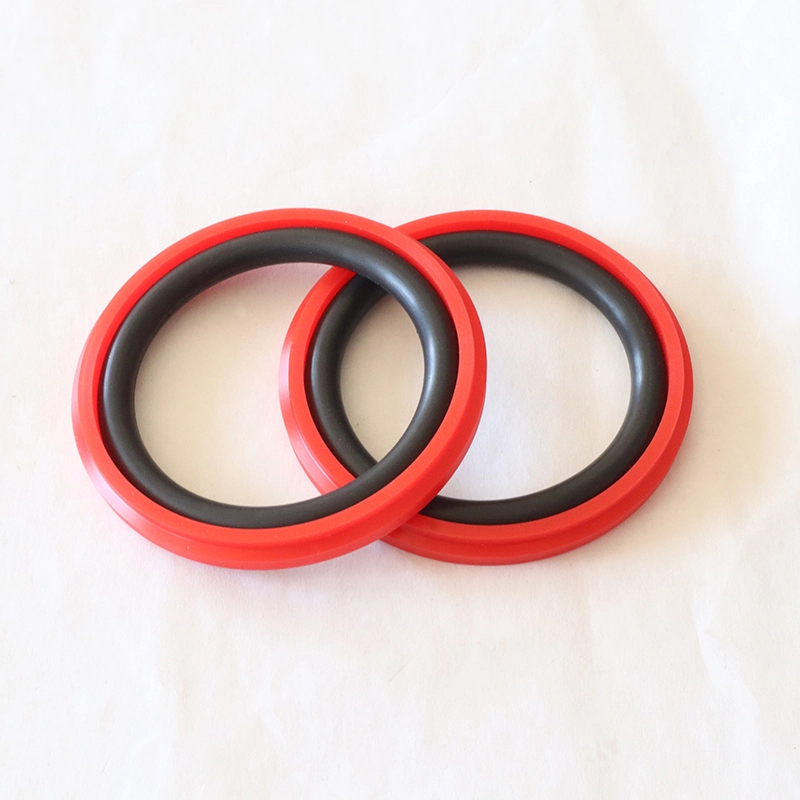

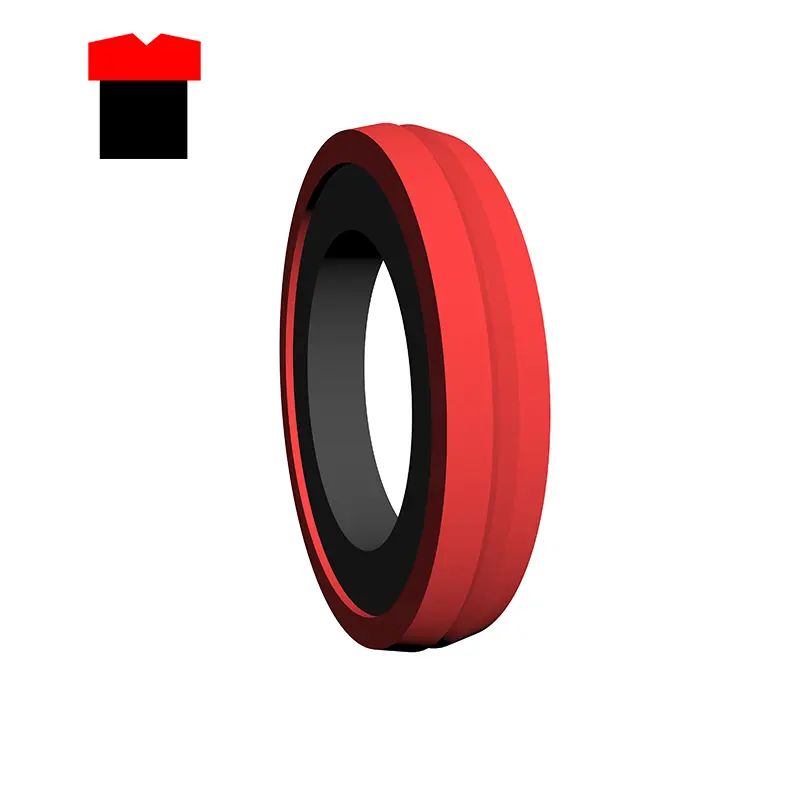

RCKR terdiri daripada cincin pengedap PU dan cincin getah segi empat tepat, sesuai untuk pengedap bidirectional gerakan hidraulik. Ia adalah produk pelengkap produk cincin Glyd, dengan keupayaan pengedap dan tekanan yang lebih baik daripada cincin Glyd, dan boleh dipasang tanpa bantuan alat pemasangan. Cirinya:
1. Prestasi pengedap dinamik dan statik yang baik;
2. Prestasi pengedap tekanan rendah yang lebih baik daripada cincin Glyd, dan boleh dipasang tanpa alat pemasangan;
3. Geseran rendah, rintangan permulaan kecil, dan pergerakan lancar;
4. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;
5. boleh digunakan untuk pengedap tekanan dua arah;
Alur pemasangan mematuhi standard ISO7425/1.

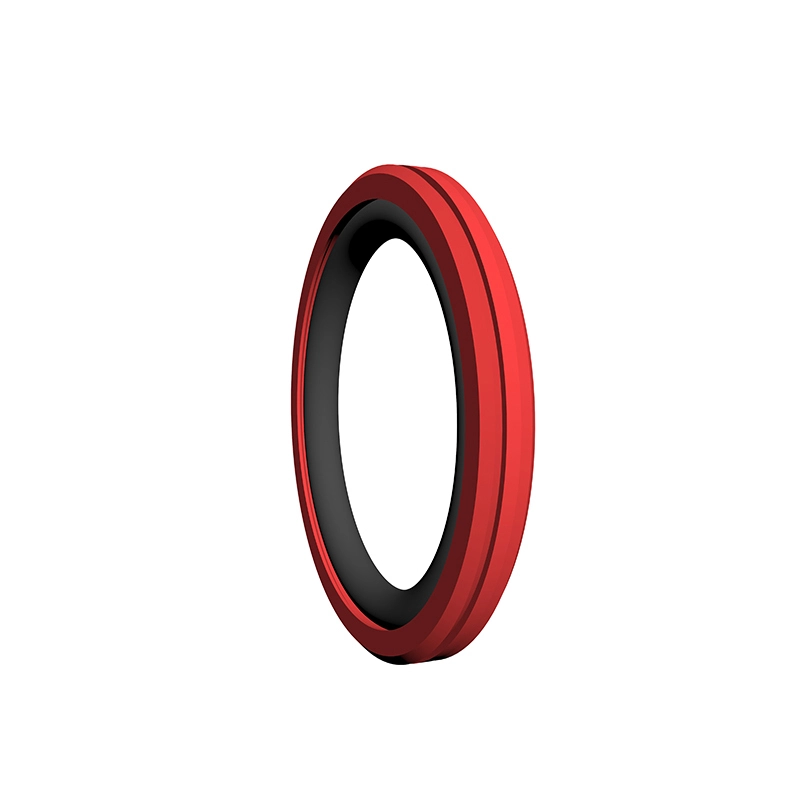

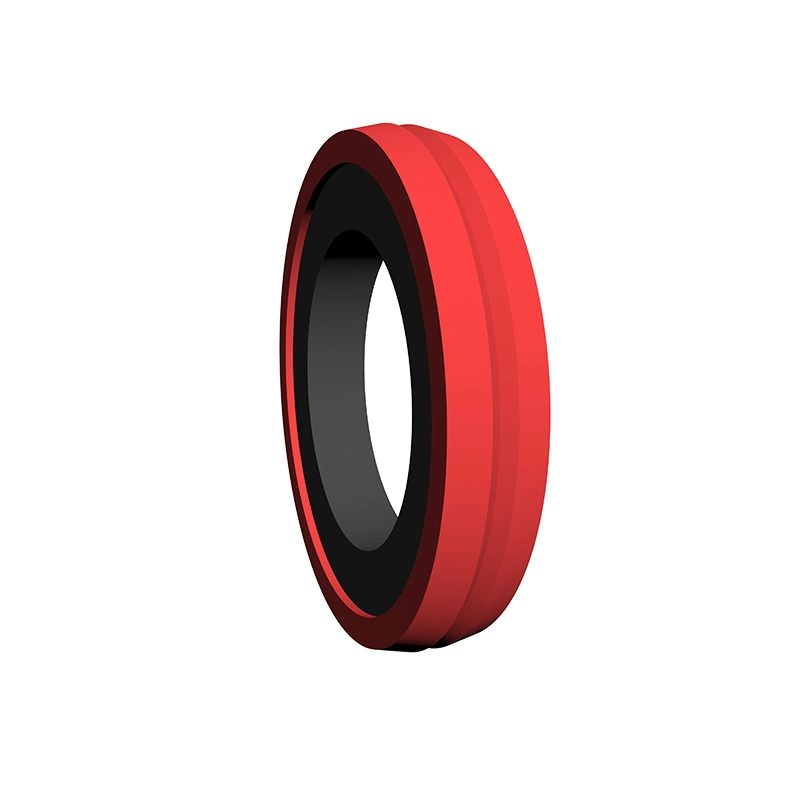

RPW terdiri daripada cincin pengedap PU berbentuk khas dan cincin getah berbentuk O, sesuai untuk pengedap tekanan dua arah hidraulik. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Ia biasanya digunakan bersempena dengan cincin panduan. Ciri -ciri:
1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, tidak merayap;
2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;
3. Prestasi pengedap yang baik pada tekanan tinggi dan rendah;
Tiada alat pemasangan diperlukan untuk pemasangan.

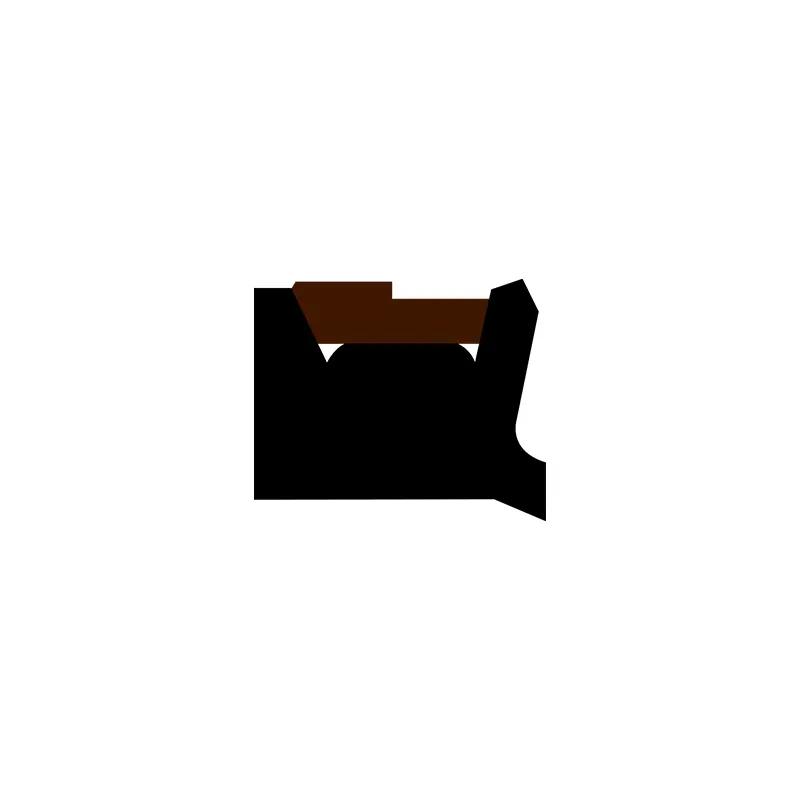

TDA dan TDMA terdiri daripada elastomer getah berbentuk khas (atau poliuretana) dan cincin pengedap PTFE yang diubahsuai, dan mempunyai ciri-ciri pengedap yang baik, kehidupan yang panjang, geseran yang rendah, tidak merayap, dan lain-lain. TDMA sesuai untuk pengedap tekanan dua hala piston.
GGDA terdiri daripada cincin pengedap PTFE, dua cincin sokongan plastik berbentuk L dan daya elastik O-ring, dengan pengedap yang baik, kehidupan yang panjang, geseran rendah, tidak menjalar dan ciri-ciri lain. Sesuai untuk pengedap tekanan dua arah omboh.

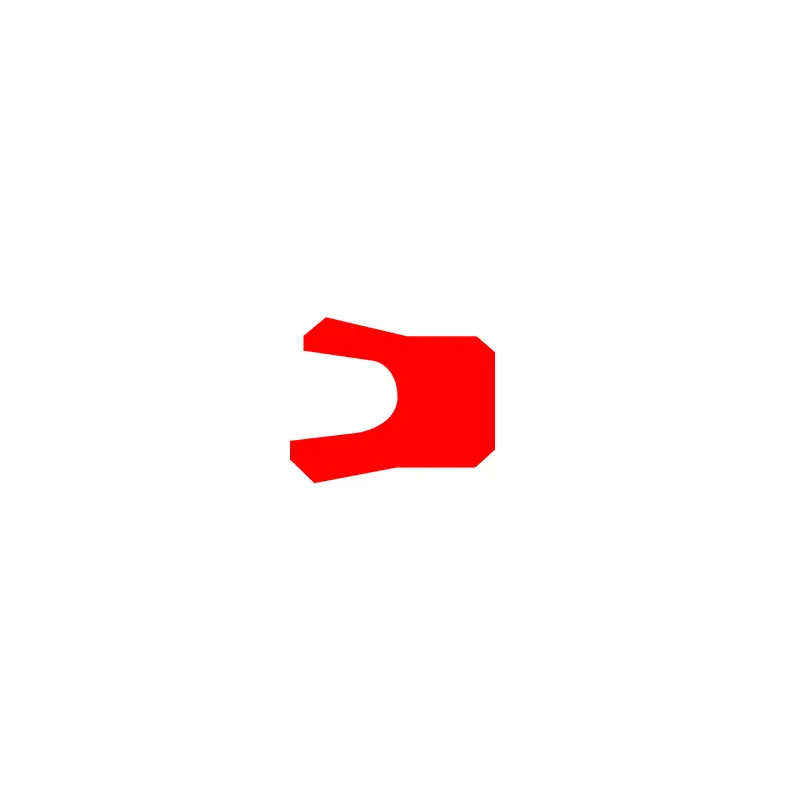

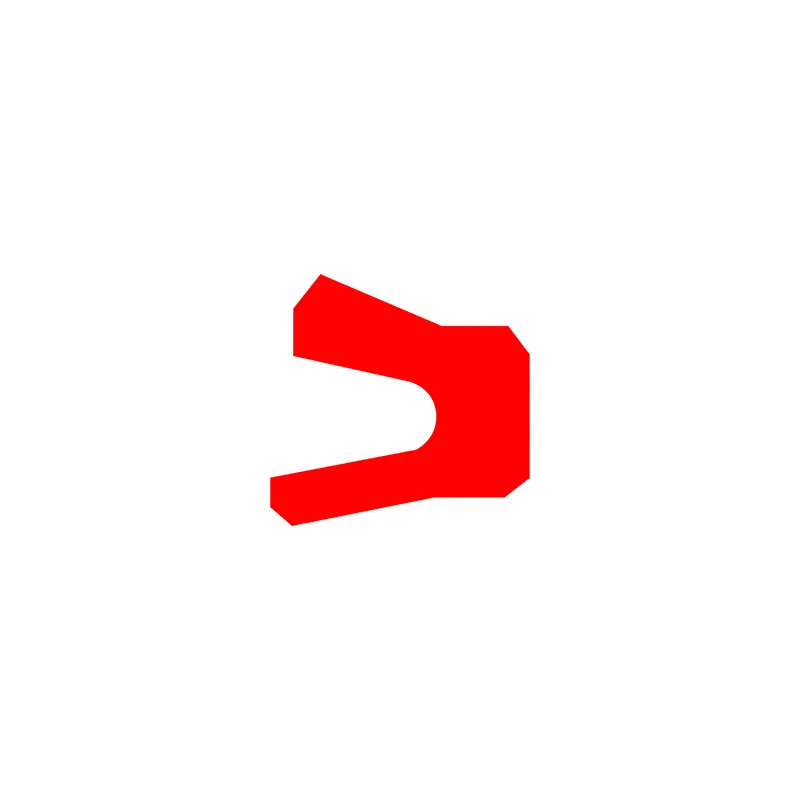

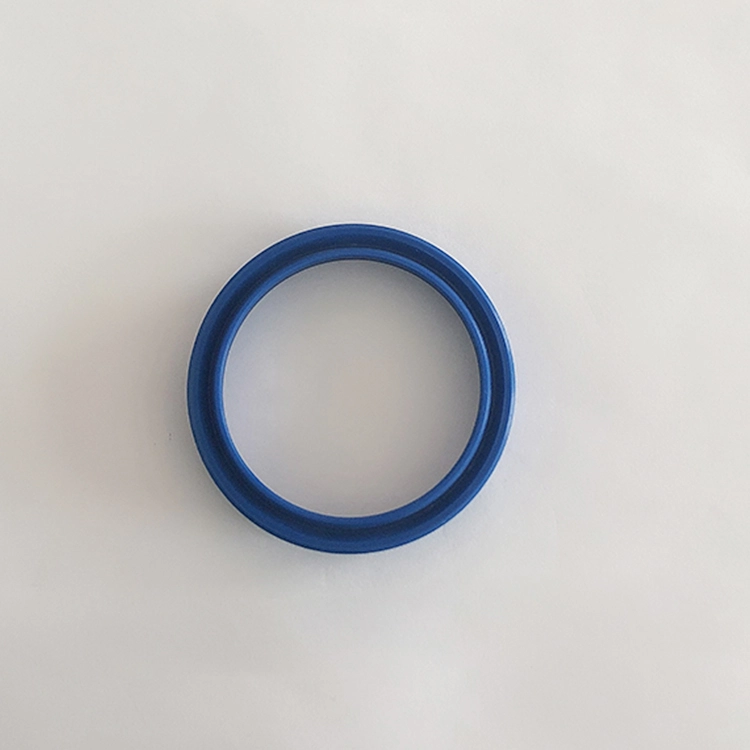

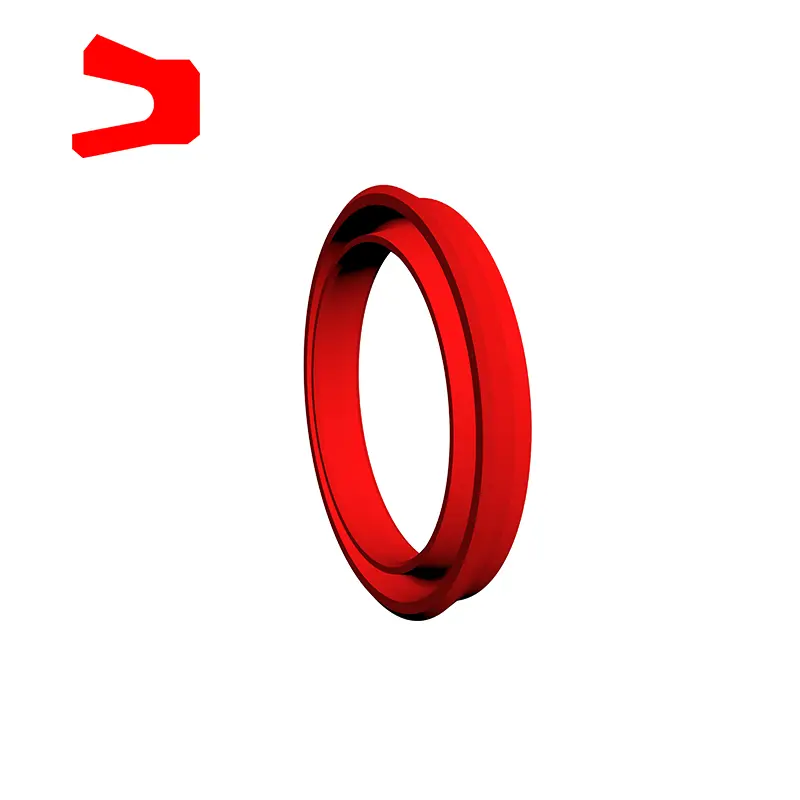

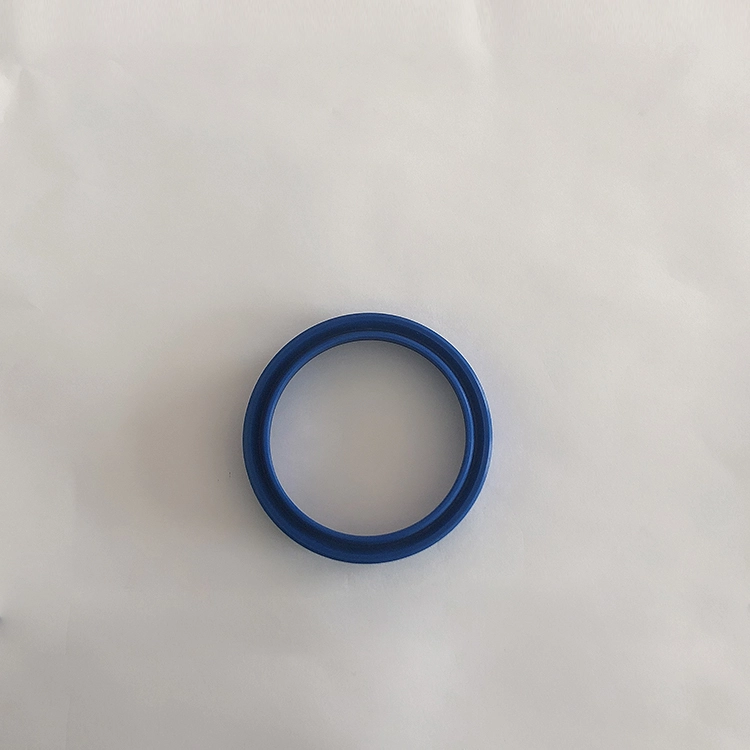

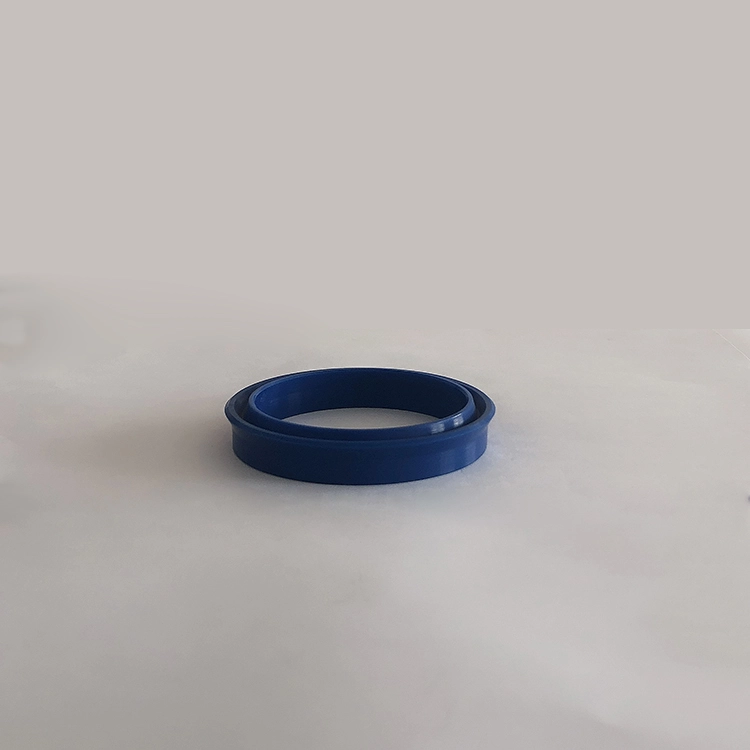

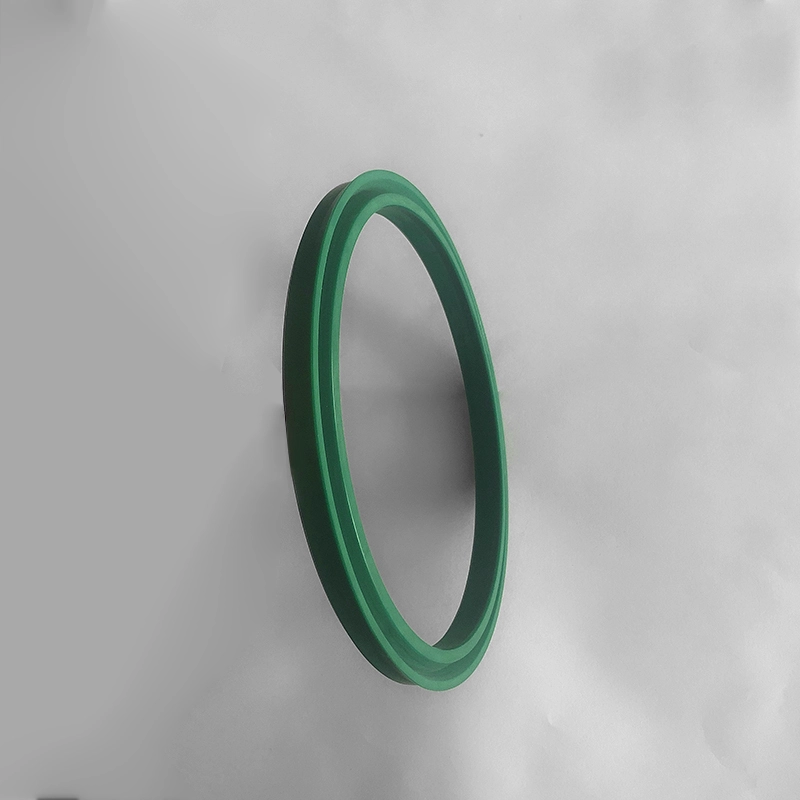

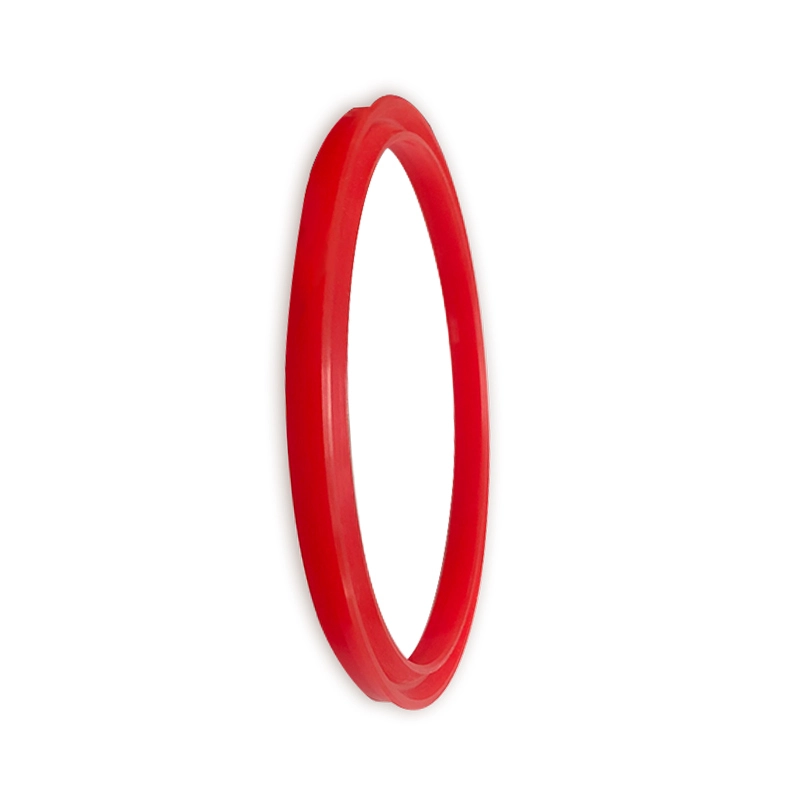

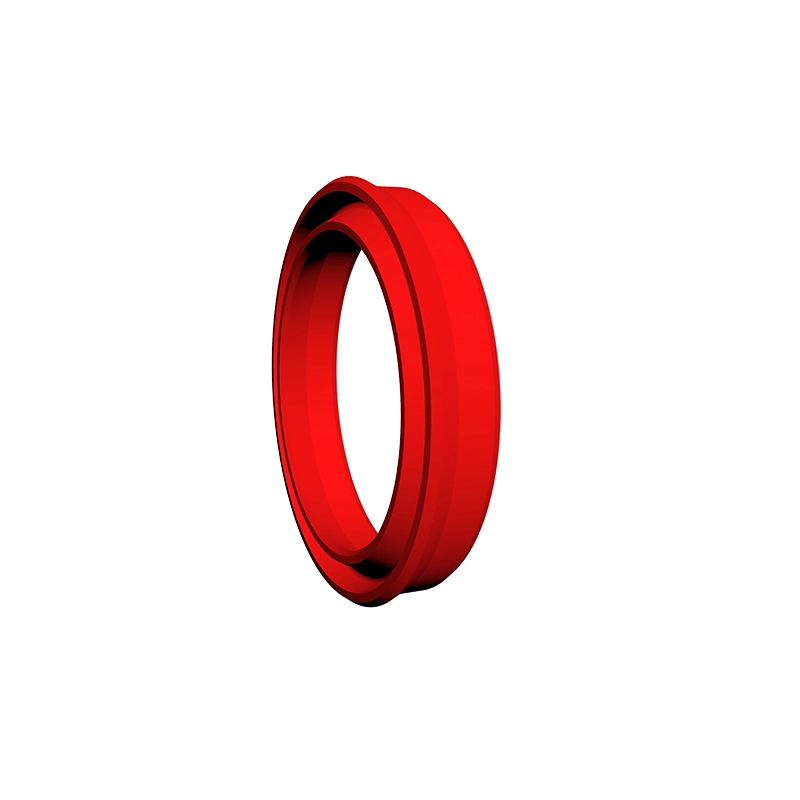

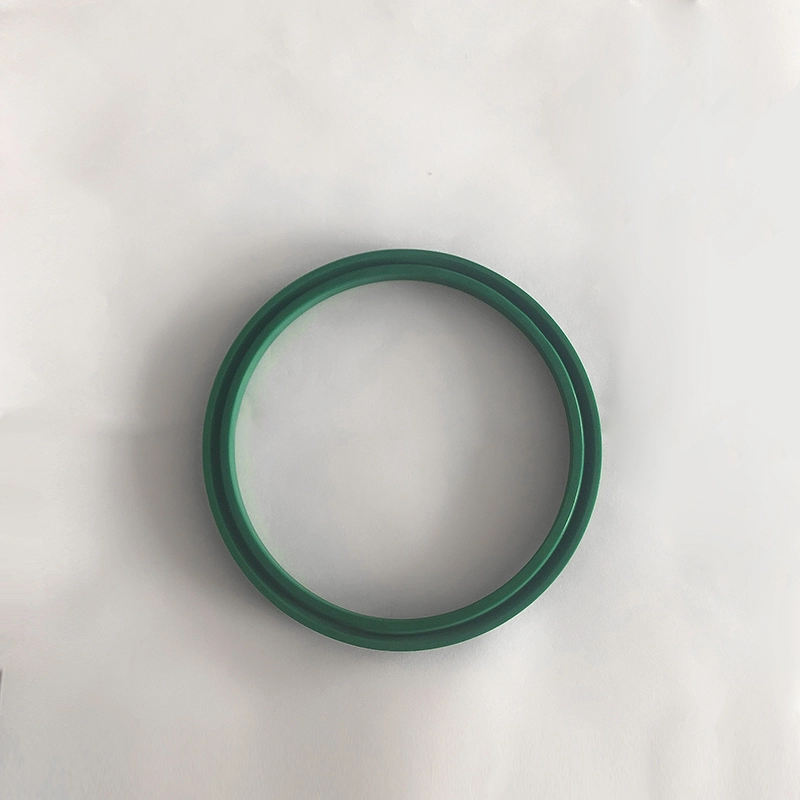

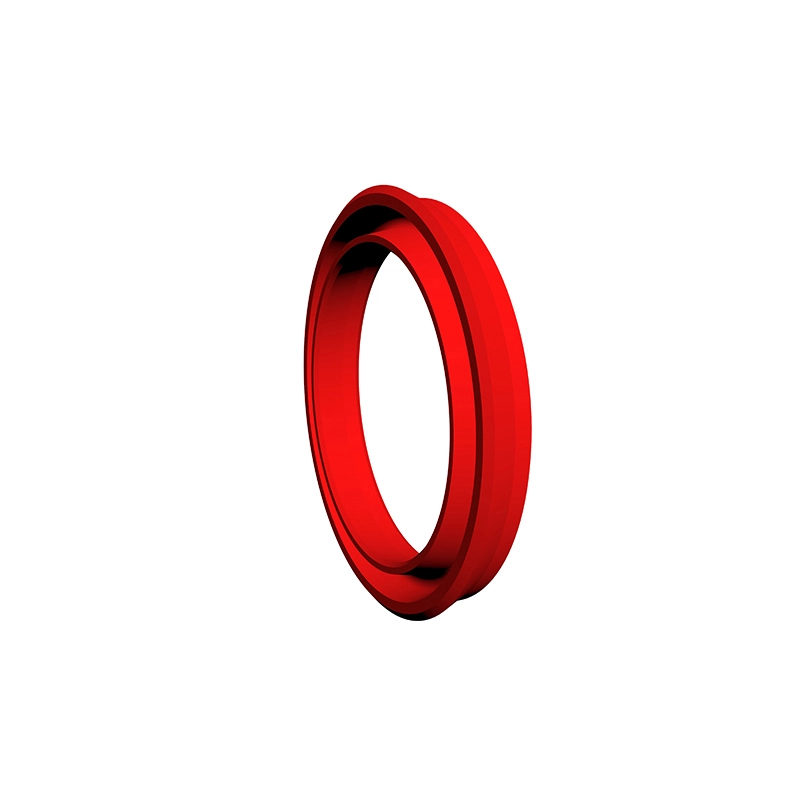

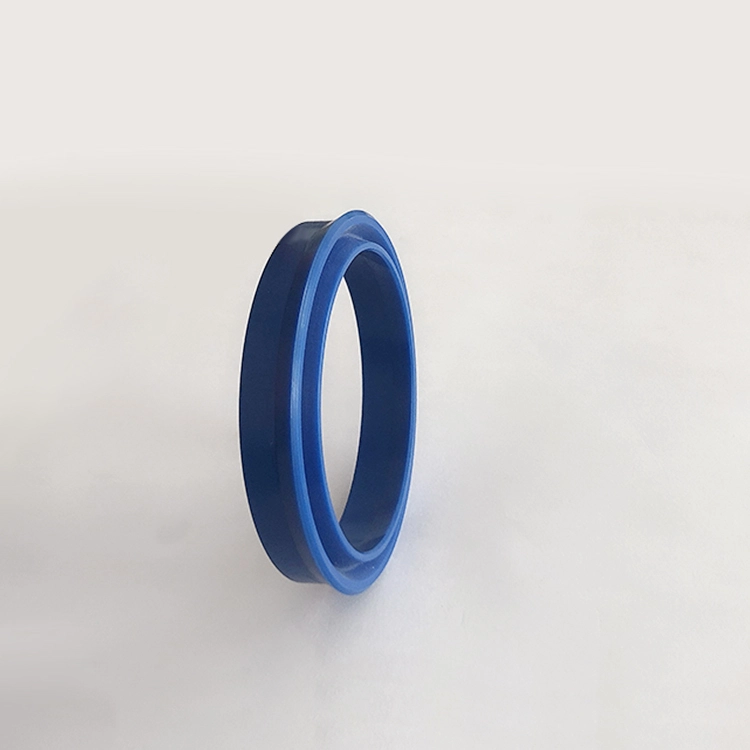

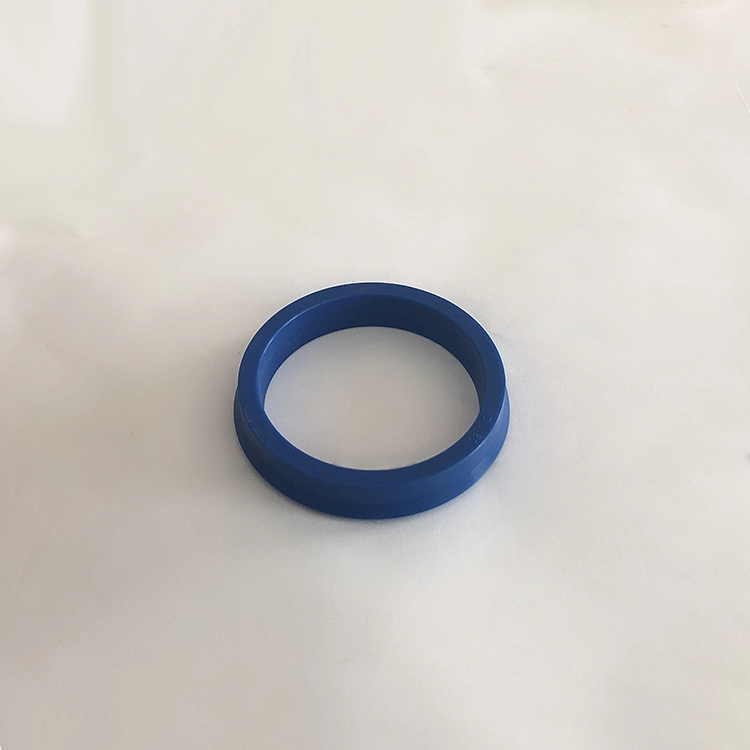

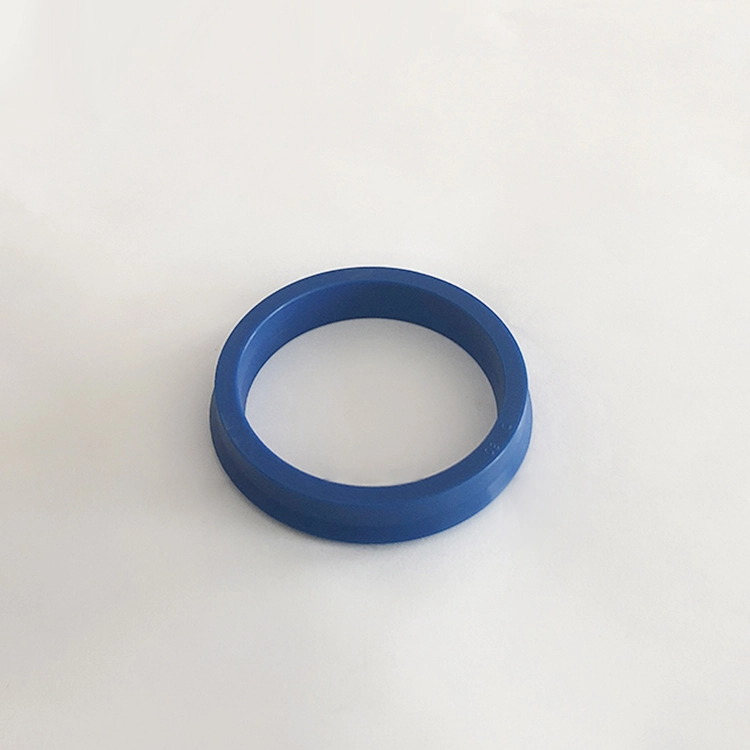

Cincin pengedap RCUP adalah meterai asimetrik yang digunakan secara khusus pada omboh, sesuai untuk gerakan reciprocating hidraulik satu arah, dengan prestasi pengedap yang baik. Alur itu sesuai dengan standard ISO5597. Cincin pengedap jenis YXD untuk aci adalah meterai asimetrik yang digunakan secara khusus pada omboh, sesuai untuk gerakan salingan hidraulik satu arah, dengan prestasi pengedap yang baik. Apabila digunakan di bawah 12 ~ 32MPa, cincin penahan diperlukan di tumit. Alur itu sesuai dengan standard JB/ZQ4265-97. Ciri -ciri:
1. Berkenaan dengan beban ringan dan beban sederhana;
2. Prestasi pengedap yang baik untuk kedua-dua tekanan tinggi dan pengedap tekanan rendah;
3. Pelbagai bahan boleh didapati, dengan pelbagai rintangan media;
4. Struktur mudah dan pemasangan dan penyelenggaraan yang mudah.
Ciri dan aplikasi produk:
Pemilihan Bahan:
RC61, RC62
1. Bahan-bahan O-ring boleh: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: Bahan Standard PTFE3, bahan pilihan lain PTFE2, PTFE4, PU, dll.
Ok
1. Bahan cincin segi empat tepat yang sepadan: R01 getah nitril
2. Bahan cincin pengedap: bahan termoplastik komposit.
RC63, RC64, SPG, RC66, AQ, AQF
1. Bahan-bahan O-ring boleh: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: Bahan Standard PTFE3, Bahan Pilihan Lain PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Bahan cincin getah yang sepadan: R01 getah nitril
2. Mengekalkan bahan cincin: PA Nylon PA/Polyoxymethylene POM
3. Cincin Panduan: PA/Polyoxymethylene POM/Polytetrafluoroethylene PTFE POM/Polytetrafluoroethylene
GDKK, RC67
1. Bahan elastomer yang tersedia: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: Bahan Standard PTFE3, bahan pilihan lain PTFE2, PTFE4.
3. Mengekalkan bahan cincin: POM/PA/PTFE, bahan PTFE digunakan apabila suhu melebihi 100 darjah.
Rcek
1. Tekan bahan cincin: polytetrafluoroethylene, kain nitril, kain fluororubber, nilon, polyoxymethylene
2. Bahan V-Ring: Polytetrafluoroethylene, getah nitril, kain nitril, fluororubber, kain fluororubber
3. Sokongan bahan cincin: kain nitril, kain fluororubber, nilon, polyoxymethylene, polytetrafluoroethylene
Rckr, rpw
1. Bahan cincin segi empat tepat yang sepadan: RO1 Nitrile Rubber (NBR)
2. Bahan Cincin Pengedap: PU
Yxd
Getah nitril pilihan (R01), fluororubber (R02), poliuretana (PU), dll.
Contoh pesanan:

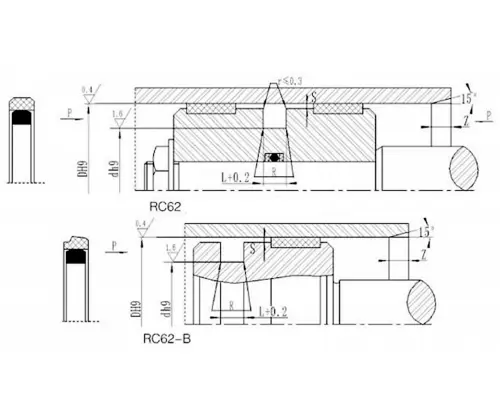

Model Pesanan RC61-40x29x4.2-PTFE3-R01Ordering Model RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-bahan-KOD
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Kod Bahan
Model Pesanan OK-80x59x8 silinder diameter x diameter alur x lebar alur
Model pesanan RC63-80-PTFE3-R01 atau SPGC-80-PTFE3-R01
RC63/SPGC-Model 80-silinder diameter D PTFE3-PTFE Kod Bahan R01-O-Ring Bahan
Pesanan Model KDAS-80x60x22.4 Silinder Diameter X Diameter Alur X Lebar Groove (L)
Model Pesanan TPM-80x60x22.4 Silinder Diameter X Diameter Alur X Lebar Groove (L)
Contoh pesanan: GDKK-80*62*43*22.5-R01
Model pesanan RC64-80-PTFE3-R01
RC64-Model 80-silinder diameter D PTFE3-PTFE Kod Bahan R01-O-Ring Bahan
Contoh pesanan: SPG-D*D*L-PTFE3-R01 (diameter luar*Diameter dalaman*lebar alur) PTFE3, R01-Material Code
RC66
Model pesanan RC67-100X85X12.5-PTFE3-R01 atau SPGW-100X85X12.5-PTFE3 -R01
Diameter silinder model x diameter bawah alur x lebar alur ptfe3 yang diubahsuai kod bahan ptfe r01 kod bahan elastomer
Rcek
| model | Bahan | Julat yang berkenaan | Pengedap |
| Rcek-a | V-Ring: Kain NBR, Cincin Tekanan, Cincin Sokongan: Kain NBR/PA/POM/PTFE | Suhu normal, tekanan tinggi | Baik |
| RCEK-B | V-Ring: FKM Kain, Cincin Tekanan, Cincin Sokongan: FKM Kain/PTFE | Suhu tinggi, tekanan tinggi | Baik |
| RCEK-C | V-Ring: NBR, Cincin Tekanan, Cincin Sokongan: Kain NBR/PA/POM/PTFE | Suhu normal, tekanan sederhana dan rendah | Cemerlang |
| RCEK-D | V-Ring: FKM, Cincin Tekanan, Cincin Sokongan: FKM Kain/PTFE | Tekanan suhu tinggi, sederhana dan rendah | Cemerlang |
| Rcek-e | V-Ring: gabungan kain NBR dan NBR, cincin tekanan, cincin sokongan: kain NBR/PA/POM/PTFE | Suhu normal, tekanan sederhana dan tinggi | Cemerlang |
| RCEK-F | V-Ring: kombinasi kain FKM dan FKM, cincin tekanan, cincin sokongan: kain fkm/ptfe | Tekanan suhu tinggi, sederhana dan tinggi | Adil |
| RCEK-G | V-Ring, Cincin Tekanan, Cincin Sokongan: PTFE1/PTFE2/PTFE3/PTFE4 | Suhu tinggi dan tekanan tinggi media menghakis | Cemerlang |
| RCEK-H | V-Ring: PU, Cincin Tekanan, Cincin Sokongan: PU/PA/POM/PTFE | Suhu normal, tekanan sederhana dan tinggi | Pengedap |
| Model Pesanan RCEK-A-120 × 95x25.3 Model-silinder Diameter X Diameter Bawah Alur X Lebar | |||
Aq
Aqf
Rckr
Rpw
TDA

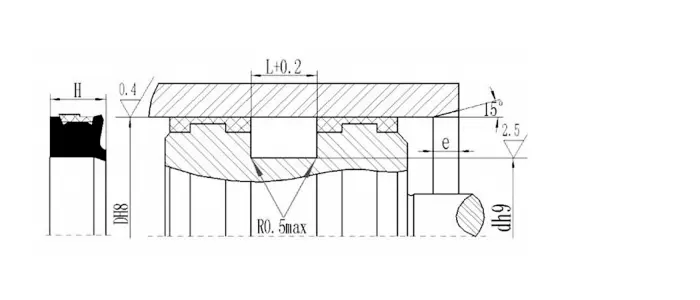

Panjang chamfer
| Julat diameter silinder | Panjang chamfer e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
Contoh pesanan: Model pesanan RCUP D63 × 48 × 10 silinder diameter × diameter alur × ketinggian meterai
Yxd
Model Pesanan YXD63 × 51 × 14-R01 silinder diameter silinder × diameter alur × meterai ketinggian-material kod

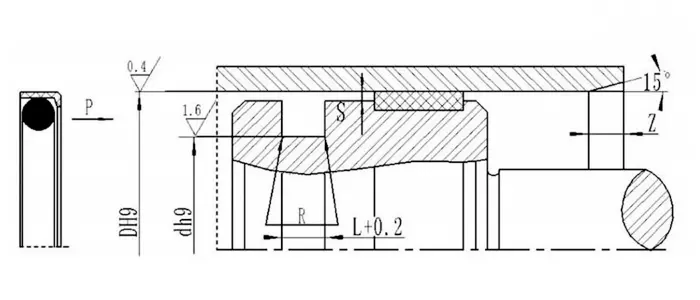

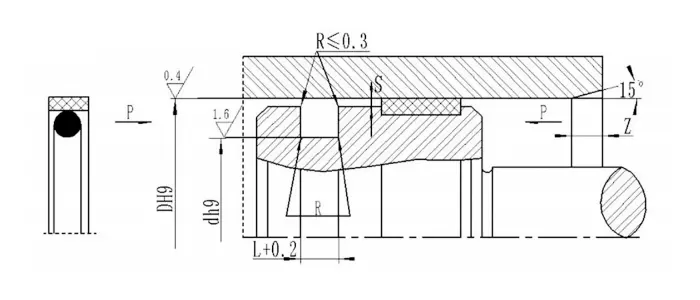

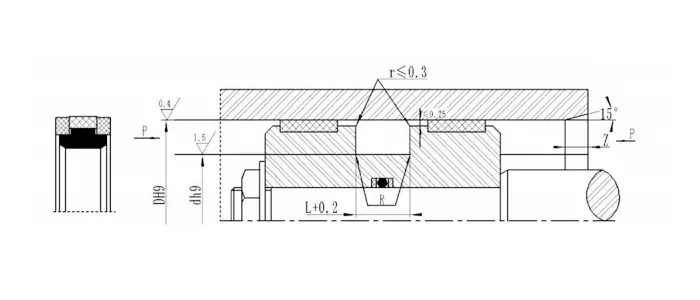

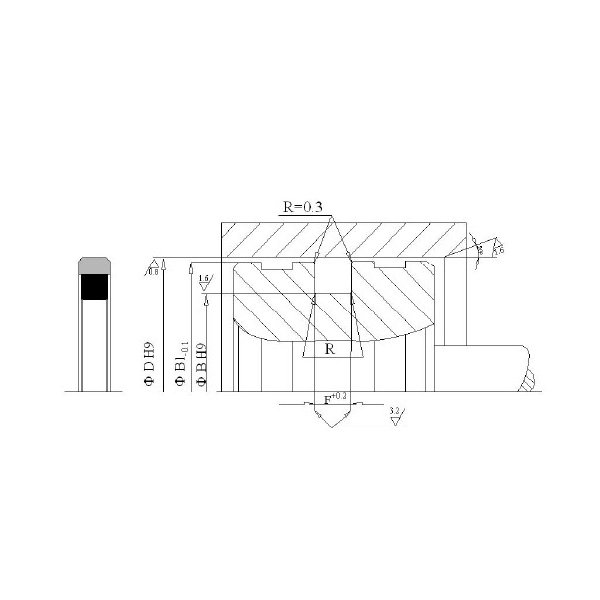

Spesifikasi:

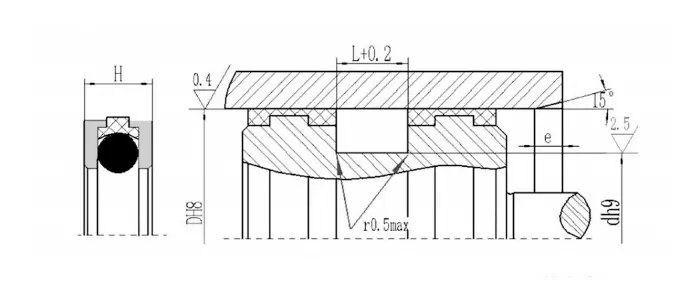

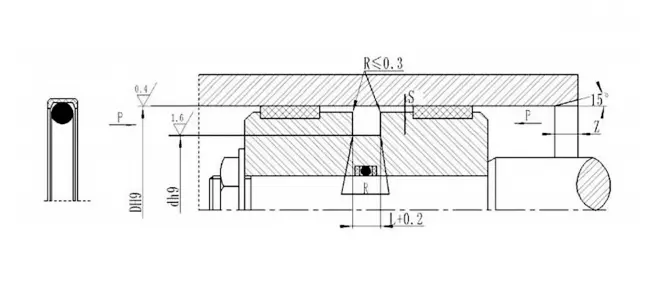

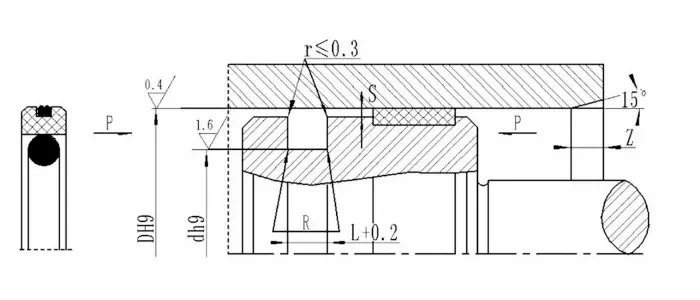

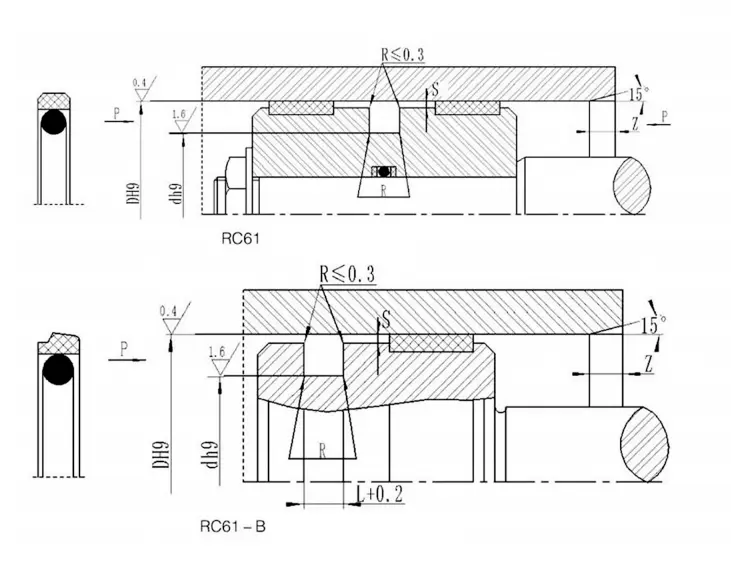

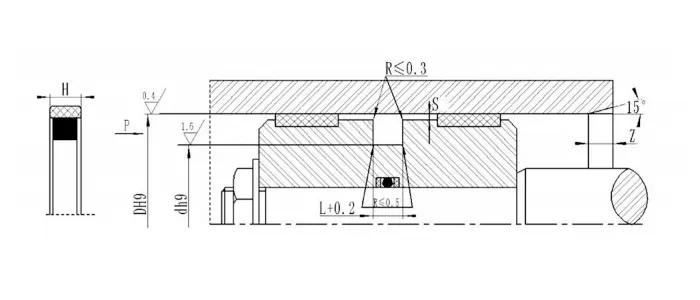

RC61| Julat Aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial Smax | Sudut bulat Rmax |
Chamfer Zmin |
O-ring diameter dawai | |||
| Jenis standard | Beban cahaya | Beban berat | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Nota: 1. Untuk diameter lubang ≤30mm, disarankan untuk menggunakan alur terbuka. | |||||||||
| 2. Untuk tekanan> 40mpa, kawasan akar meterai menggunakan toleransi max H8/F8 | |||||||||
| Julat Aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial Smax | Sudut bulat Rmax |
Chamfer Zmin |
|
| 0-20mpa | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Nota: 1. Untuk diameter lubang ≤ 30mm, disarankan untuk menggunakan alur terbuka. | ||||||
| 2. Untuk tekanan> 40mpa, kawasan akar meterai menggunakan toleransi max H8/F8. | ||||||
| model | DH9 | DH9 | L+0.2 | D1 | model | DH9 | DH9 | L+0.2 | D1 | model | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

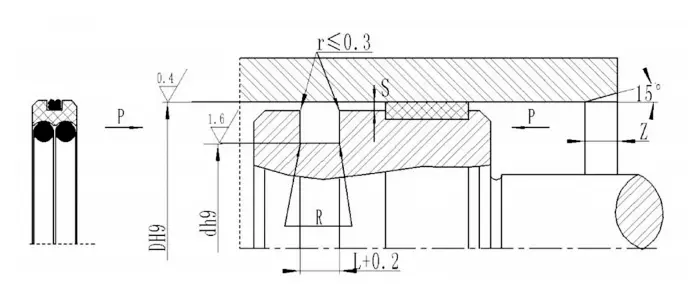

| Julat Aperture D H9 |
Diameter alur d H9 | Lebar alur L+0.2 |
Pelepasan radial Smax |
Sudut bulat Rmax |
Chamfer Zmin |
O-ring diameter dawai dO |
|
| Hidraulik | Geseran rendah pneumatik dan hidraulik | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| model | saiz | model | saiz | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

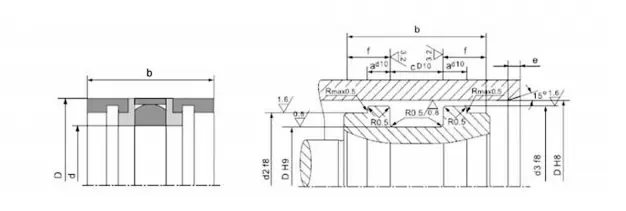

| Nombor produk | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Julat Aperture D H9 |
Diameter alur DH9 |
Lebar alur L+0.2 |
Sudut bulat Rmax |
Pelepasan radial Smax |
Chamfer Zmin |
O-ring diameter dawai dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Nota: Untuk diameter silinder ≤30mm, buka alur disyorkan. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Contoh pesanan: RC66-D*D*L-PTFE3-R01 (diameter luar*diameter dalaman*lebar alur) PTFE3, R01- Kod Bahan | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Nota: Dimensi tidak disenaraikan dalam jadual ini, sila hubungi kami. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Spesifikasi dan dimensi | ||||||||||
| Diameter silinder | Diameter bawah | Diameter asas | Lebar | Panduan Min |
|
Diameter silinder | Diameter bawah | Diameter asas | Lebar | Panduan Min |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Contoh pesanan AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-Material Kod | ||||||||||||||||
| Nombor produk | D | d | L+0.2 | RMax |
|
Nombor produk | D | d | L+0.2 | RMax |
|
Nombor produk | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Tambah0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Contoh pesanan AQF0800 80 × 67 × 8.3 (D × D × L) Kod Bahan PTFE3-R01 | ||||||||||||||||
| Nombor produk |
D H9 |
d H9 |
L+0.2 | RMax |
|
Nombor produk |
D H9 |
d H9 |
L+0.2 | RMax |
|
Nombor produk |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |

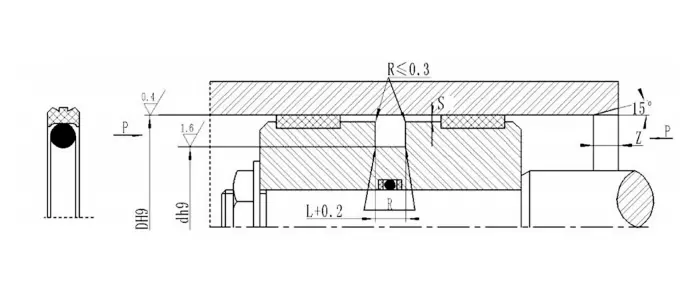

| Julat Aperture D H9 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Clearance Radial Smax | Sudut bulat Rmax |
Chamfer Z |
O-ring diameter dawai | |||
| Jenis standard Rpw |
Beban cahaya RPW-Q |
Beban berat RPW-Z |
0 ~ 20mpa | 20-40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Nota: 1. Untuk diameter lubang ≤ 30mm, disarankan untuk menggunakan alur terbuka. | |||||||||
| 2. Untuk tekanan> 40MPa, kawasan akar meterai menggunakan toleransi H8/F8 yang sesuai. | |||||||||
|
|
|||||||||||||
| Nombor pesanan | DH8 | DH9 | L+0.2 |
|
Nombor pesanan | DH8 | DH9 | L+0.2 |
|
Nombor pesanan | DH8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Nota: Jika spesifikasi yang diperlukan tidak dalam jadual ini, sila hubungi kami. | |||||||||||||

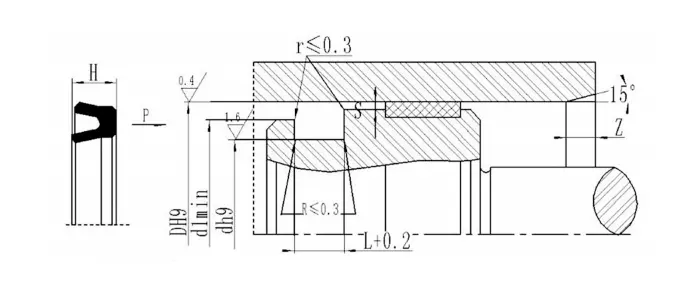

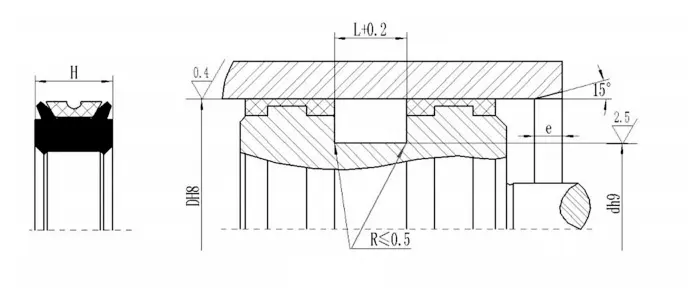

| Dimensi pemasangan |
|
|
|
|
|
|
|
|
|
|
|
Panjang chamfer | |||||
| Silinder diameterdh8 | Alur bawah diameterdh9 | Lebar slot L+0.2 | Ketinggian meterai H |
|
|
Julat diameter silinder | Panjang chamfer e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Nombor pesanan | DH8 | DH9 | L+0.2 |
|
Nombor pesanan | DH8 | DH9 | L+0.2 |
|
Nombor pesanan | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Nota: Spesifikasi yang diperlukan tidak dalam jadual ini, tetapi juga boleh dihasilkan. Sila hubungi kami. | |||||||||||||||||
| Dimensi pemasangan |
|
|
|
|
|
|
Panjang chamfer | |||||||
|
|
|
|
|
Julat diameter silinder | Panjang chamfer e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Diameter silinder DH8 | Diameter bawah alur DH9 | Lebar slot L.+0.2 | Ketinggian meterai H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Nombor pesanan | D H8 | D H9 | L+0.2 |
|
Nombor pesanan | D H8 | D H9 | L+0.2 |
|
Nombor pesanan | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Nota: Spesifikasi yang diperlukan tidak dalam jadual ini, tetapi juga boleh dihasilkan. Sila hubungi kami. Produk maksimum yang ada ialah 1600mm. | ||||||||||||||
| Jurang penyemperitan |
|
|
|
|
|
|
|
|
|
|
|
||
| Tekanan MPA | Extrusion Gap Smax |
|
|
|
|||||||||
| Diameter silinder d≤60mm | Diameter silinder d> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Carta saiz | |||||||||||||
| Nombor produk | D | d | H | L | D1 |
|
Nombor produk | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||

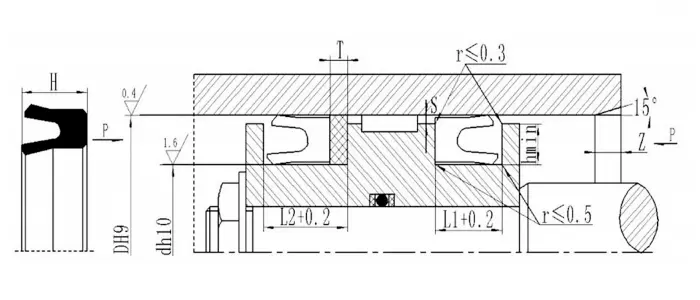

| Nombor produk | D | d | H | L1 | L2 | T |
|
Nombor produk | D | d | H | L1 | L2 | T |
| YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Alamat
No.1 Ruichen Road, Taman Perindustrian Dongliuting, Daerah Chengyang, Qingdao City, Provinsi Shandong, China
Tel
