Elemen panduan meterai hidraulik

Elemen panduan meterai hidraulik, seperti produk meterai hidraulik kami yang lain, mempunyai model subdivisi tertentu. Ruichen Seals sentiasa mengekalkan pembangunan produk dan kawalan kualiti. Setiap model mempunyai ciri reka bentuk dan pengeluaran yang berbeza, dan mempunyai keadaan dan aplikasi yang lebih disasarkan.

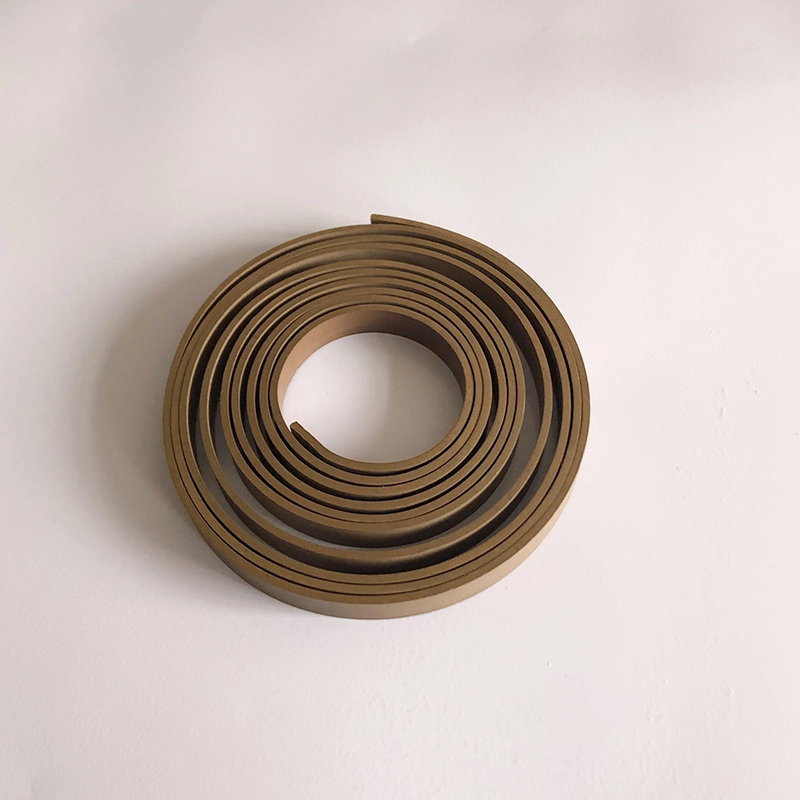

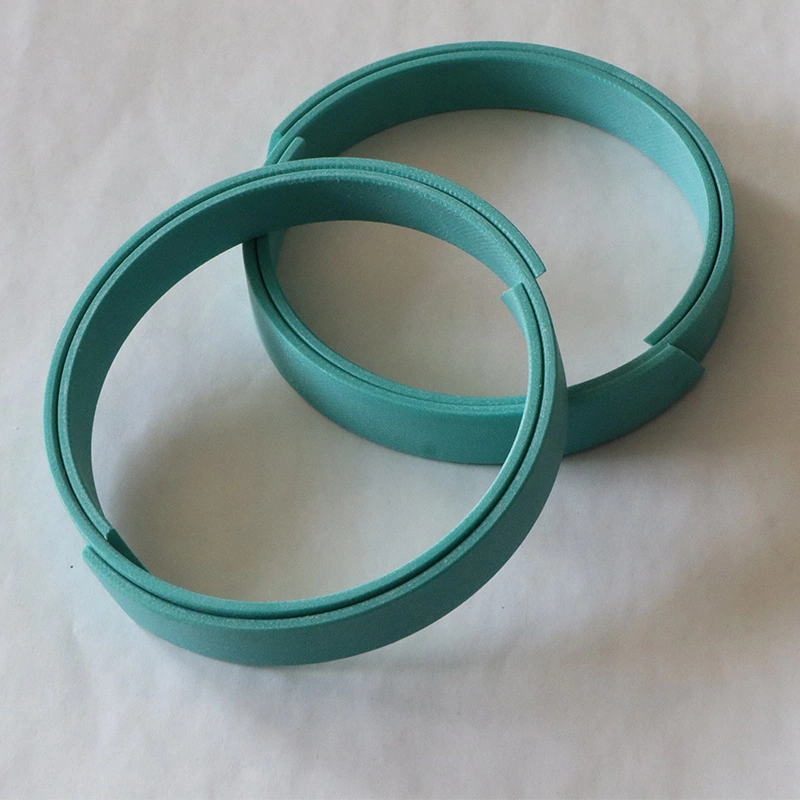

RC1081 Panduan Polytetraethylene bertetulang mempunyai ciri -ciri beban tinggi, haus rendah, geseran rendah dan tidak merayap kerana penambahan serbuk gangsa dan bahan lain kepada bahan PTFE. RC1082 Panduan Fenolik bertetulang kain mempunyai kapasiti beban radial yang lebih tinggi daripada tali pinggang PTFE kerana penggunaan bahan bertetulang kain fenolik. Kedua -dua tali pinggang panduan disediakan dalam gulungan, yang boleh dipotong oleh pengguna untuk pemasangan mudah dan mengelakkan hubungan logam pada permukaan gelongsor.

Cincin sokongan adalah komponen asas penting silinder hidraulik. Untuk menyesuaikan diri dengan pembangunan cincin gelongsor gabungan meterai dan struktur galas lembut di dunia, syarikat kami telah berjaya membangunkan cincin sokongan fenolik bertetulang kain (tali pinggang). Tahun penggunaan sebenar telah menunjukkan bahawa produk ini telah mencapai atau melebihi tahap kualiti produk asing yang serupa dan telah dipuji secara meluas oleh pengguna. Jadual prestasi cincin sokongan (tali pinggang) yang dihasilkan oleh syarikat kami boleh digunakan sebagai rujukan. Rod omboh dan omboh silinder hidraulik yang membangkitkan memainkan peranan sokongan dan panduan.

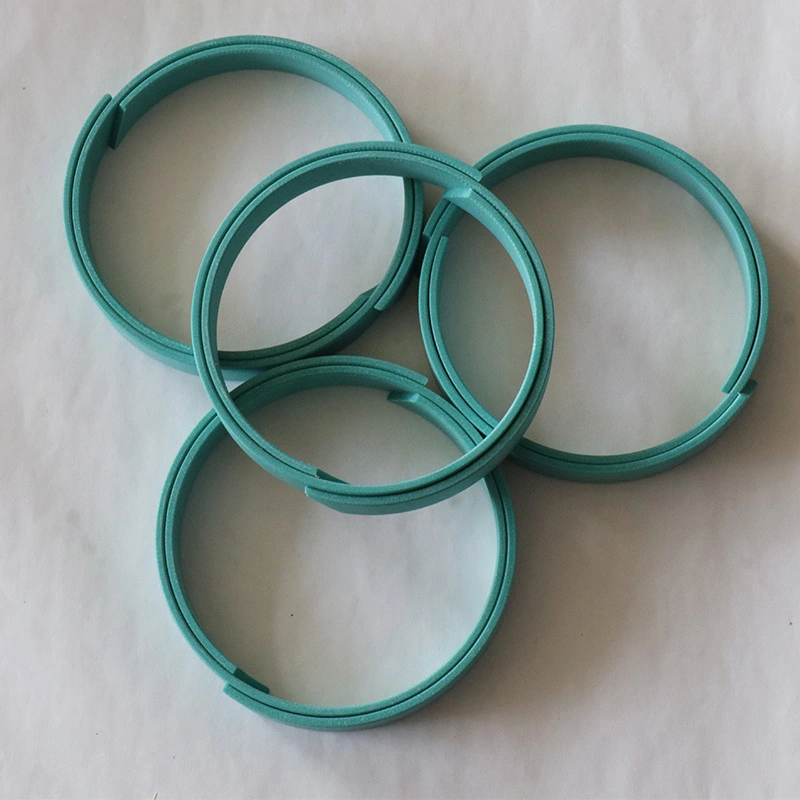

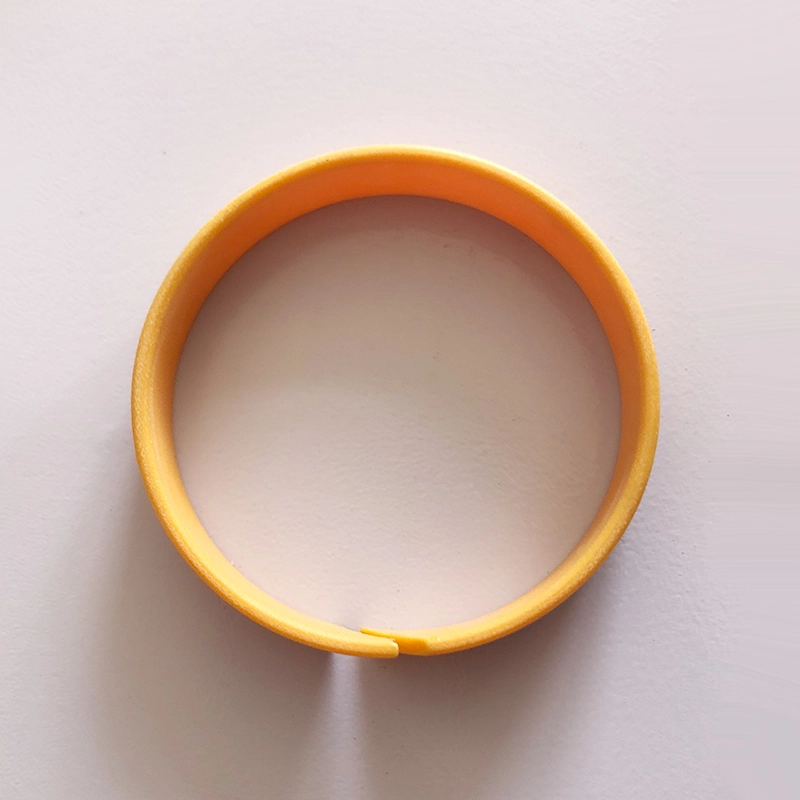

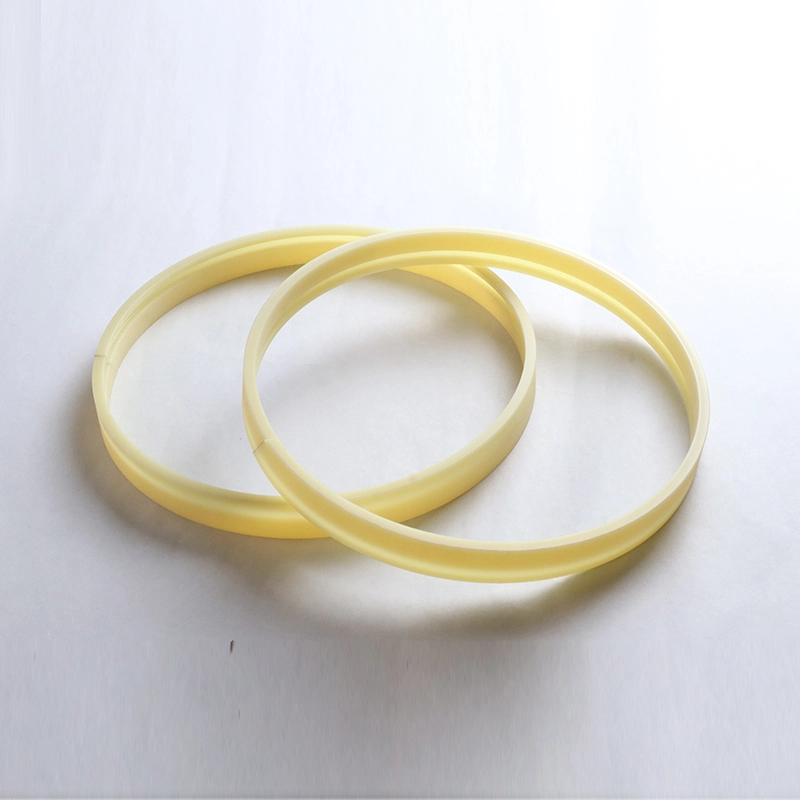

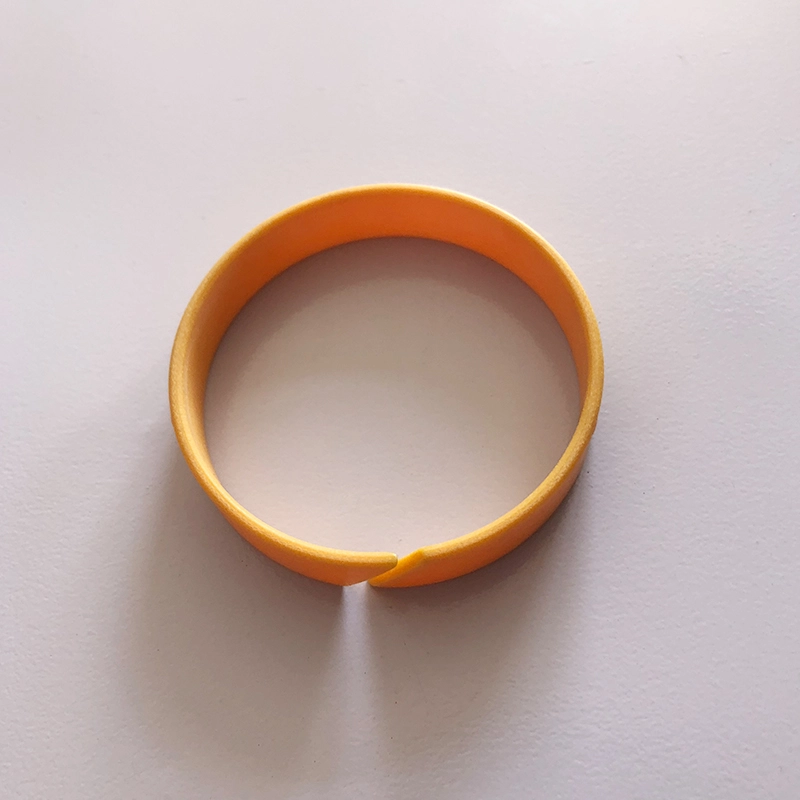

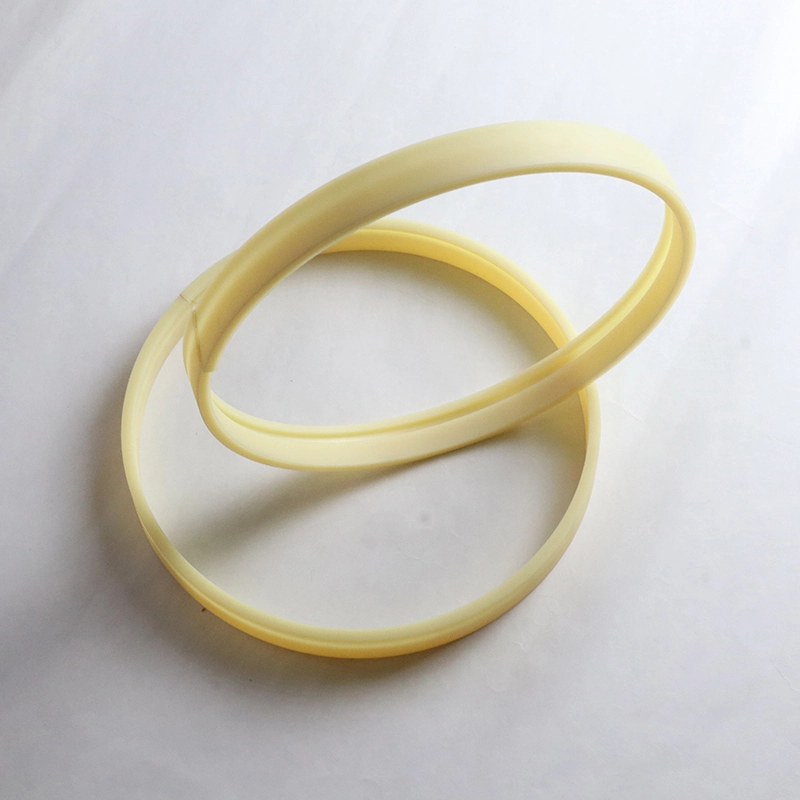

Cincin panduan bukan logam RCS untuk rod omboh RCT cincin panduan bukan logam untuk omboh

Untuk rod omboh atau omboh yang berjalan di silinder hidraulik, cincin memakai mempunyai kesan panduan yang tepat dan boleh menyerap daya radial. Pada masa yang sama, cincin memakai boleh menghalang sentuhan logam bahagian gelongsor dalam silinder hidraulik. Berbanding dengan cincin memakai logam, cincin memakai bukan logam mempunyai banyak kelebihan. Antaranya, cincin panduan fenolik dan ptfe yang diperkuat dengan kain boleh didapati dalam jenis pemotongan dan siap sedia di tapak.

1. Rintangan haus yang baik

2. Elakkan hubungan logam

3. Boleh menindas getaran mekanikal

4. Oleh kerana kesan berpusat pada cincin memakai, pelepasan radial yang lebih besar dibenarkan

5. alur sederhana dan mudah dipasang

Kos penyelenggaraan yang rendah berdasarkan kelebihan di atas, ia digunakan secara meluas

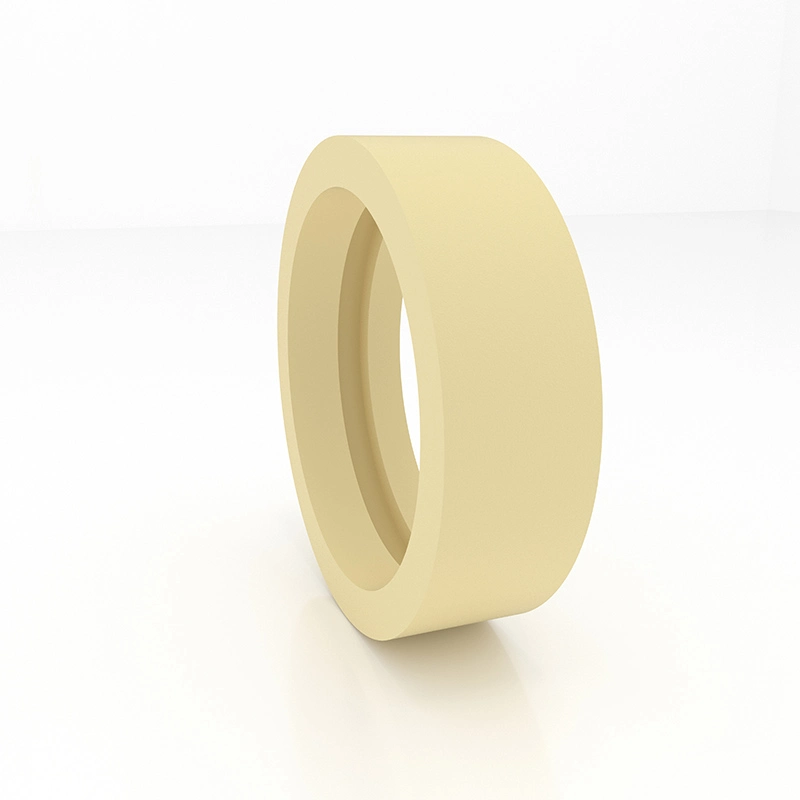

Panduan lengan

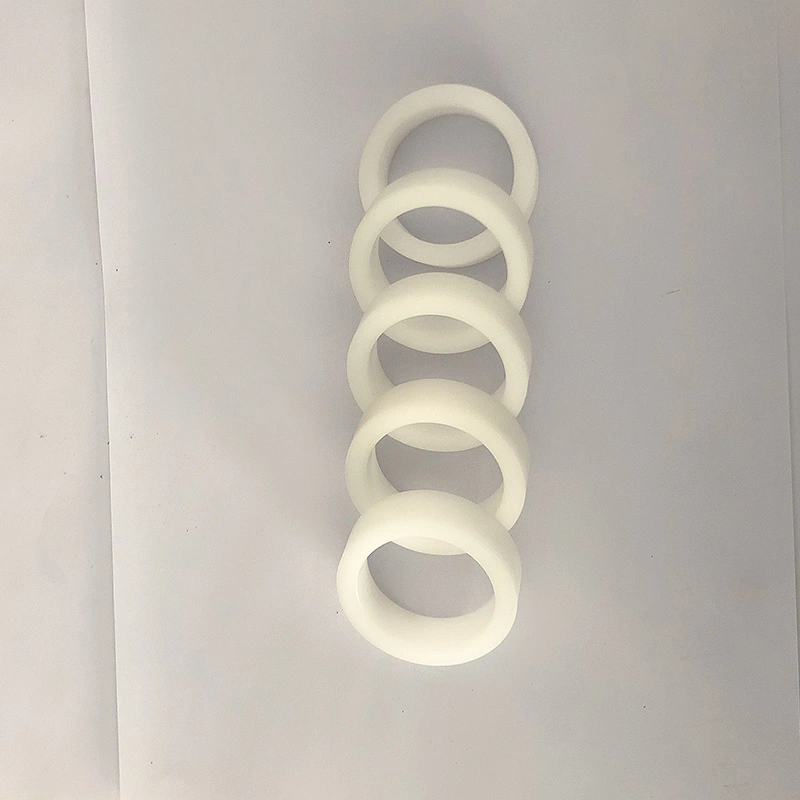

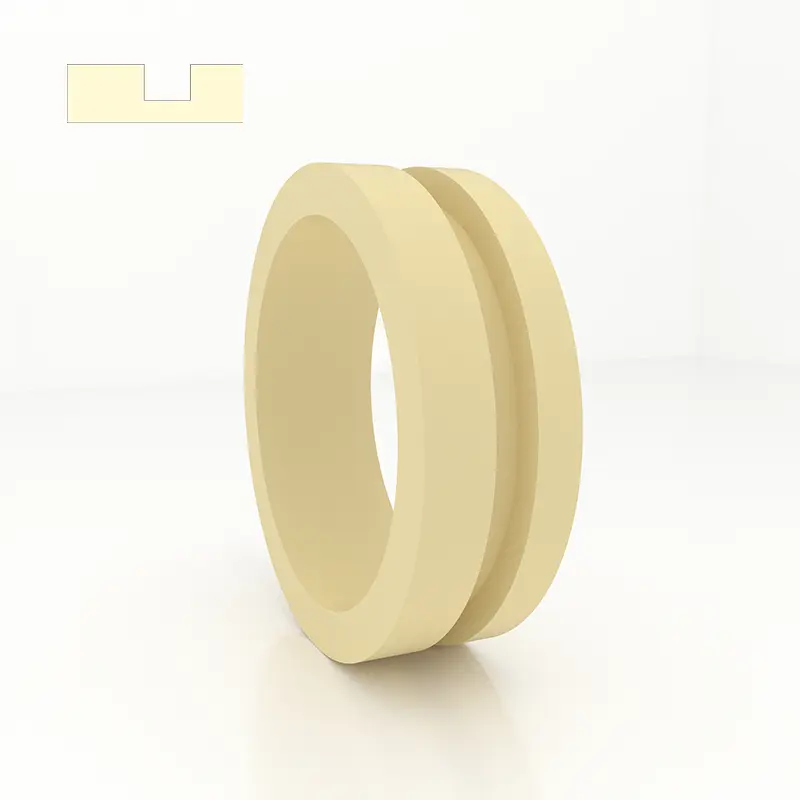

Gfai adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh dan juga mempunyai fungsi debu. Panduan lengan GFI dan GFA adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh.

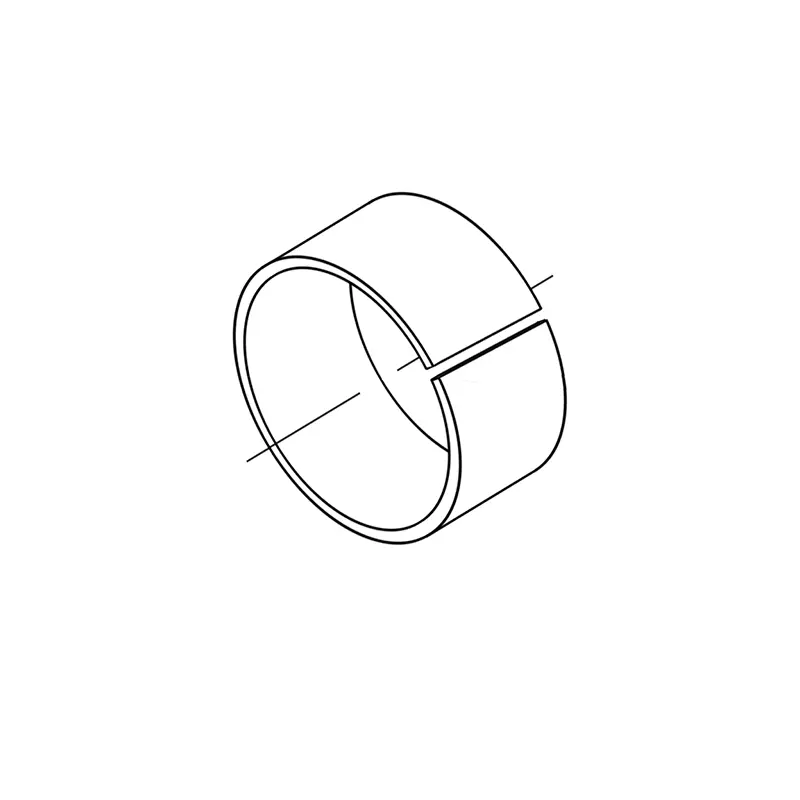

Cincin panduan RCSF-1 diperbuat daripada plat keluli sebagai asas, serbuk gangsa sintered di tengah, dan campuran polytetrafluoroethylene dan serat digulung di permukaan. Ciri-ciri: 1. Campuran PTFE dan serat adalah 0.01-0.03mm, membentuk filem pemindahan untuk melindungi permukaan dua dan mempunyai sifat lubricating diri; 2. Lapisan serbuk tembaga adalah 0.2-0.3mm, dengan kapasiti beban yang baik dan rintangan haus, kekonduksian terma yang baik; 3. Keluli karbon rendah, menyediakan kapasiti beban yang baik dan kekonduksian terma.

Cincin Panduan Gangsa Jenis RCFB diperbuat daripada gangsa CUSN8 sebagai bahan asas dan merupakan sesendal ekonomi dengan kapasiti galas beban yang tinggi dan rintangan yang baik. Permukaan kerja produk RCFB090 ditutup dengan lubang minyak berlian biasa, dan permukaan kerja produk RCFB092 ditutup dengan lubang minyak biasa, yang memainkan peranan penyimpanan minyak. Lebih mudah untuk membentuk filem minyak pada permulaan pergerakan, dengan itu mengurangkan rintangan geseran awal.

Ciri dan aplikasi produk:

Contoh pesanan:

Contoh pesanan pita panduan PTFE RC1081-9.7x2.5

Contoh Pesanan Pesanan Panduan Fenolik RC1082-9.7x2.5

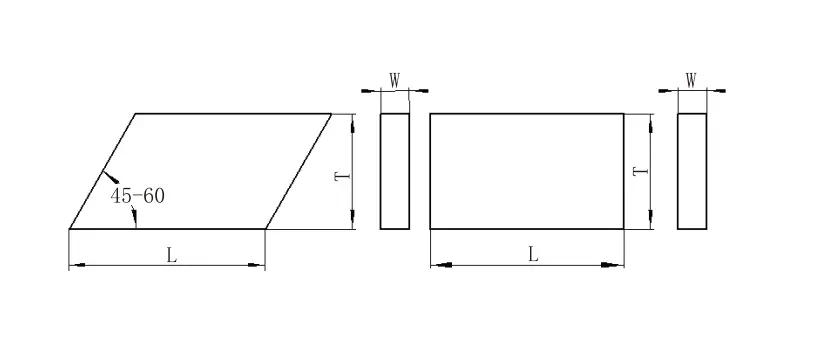

Pengiraan panjang pemotongan

Untuk aci: L = 3.1 (D+W) untuk lubang: L = 3.1 (D-W)

L --- panjang cincin d --- diameter aci d --- diameter lubang w --- ketebalan cincin z --- potong pelepasan

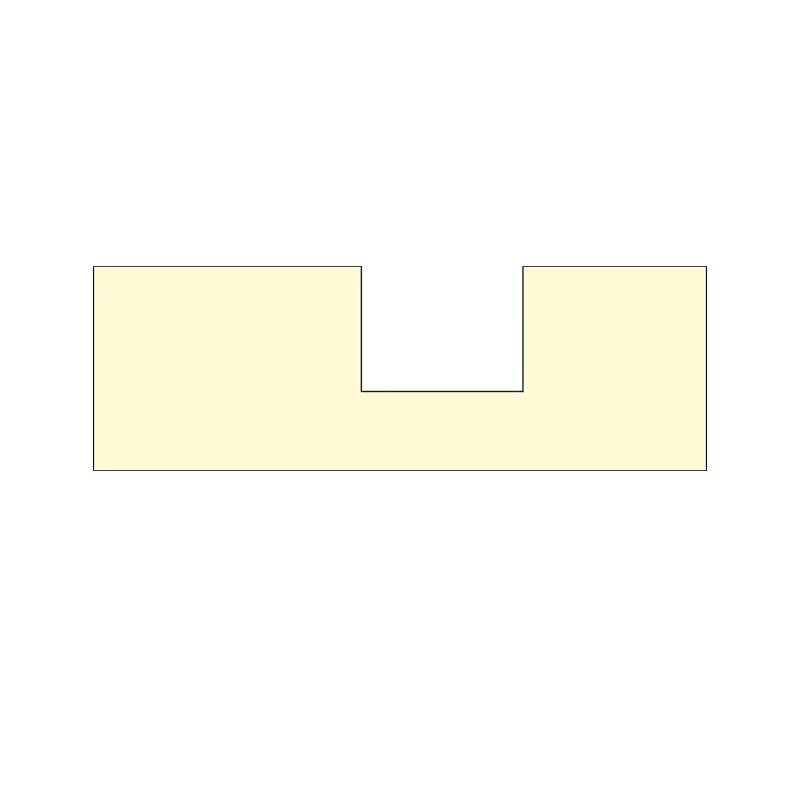

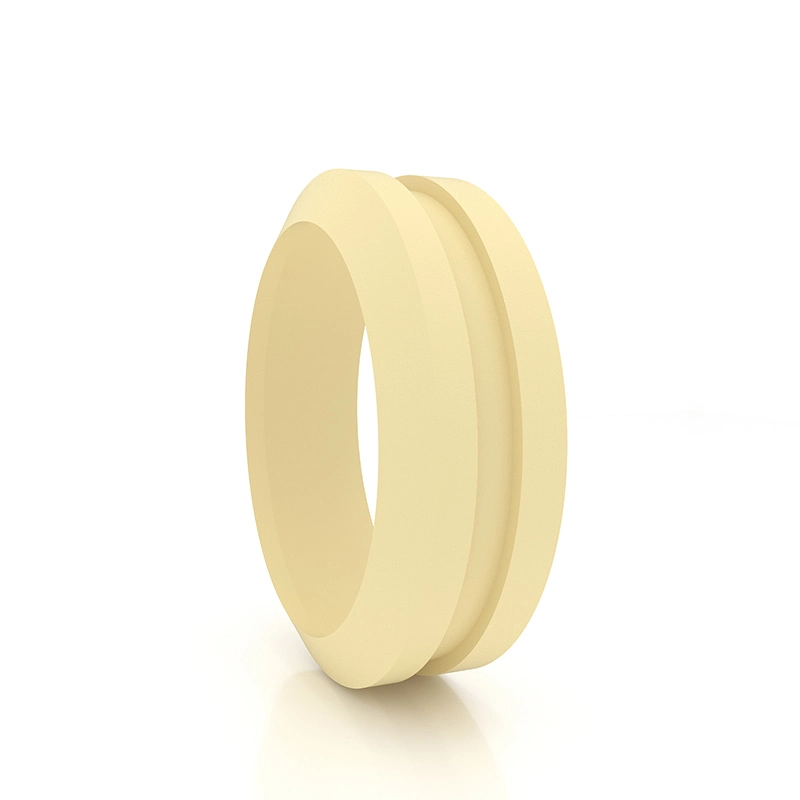

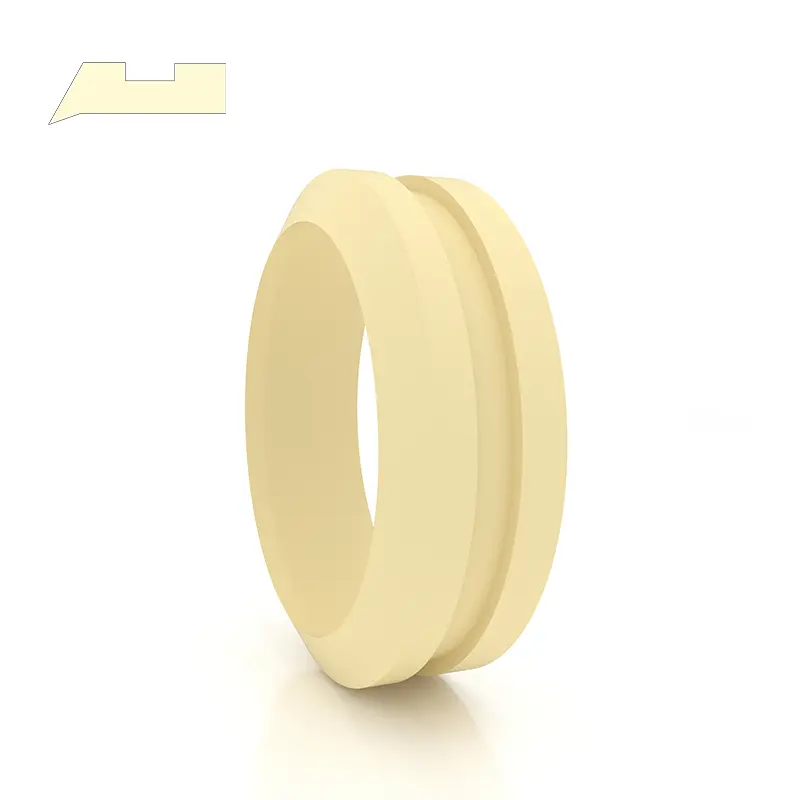

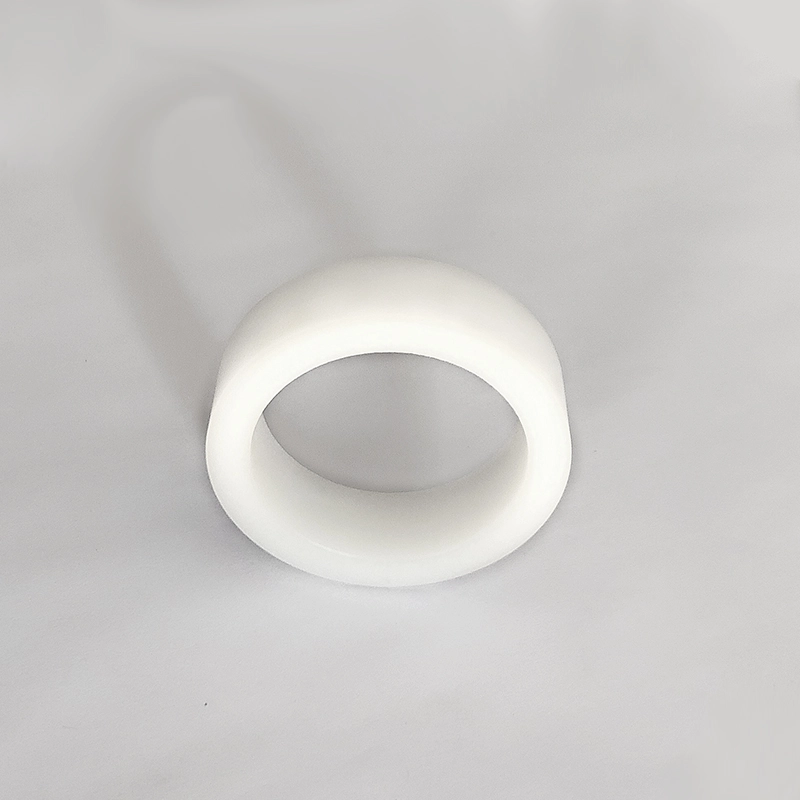

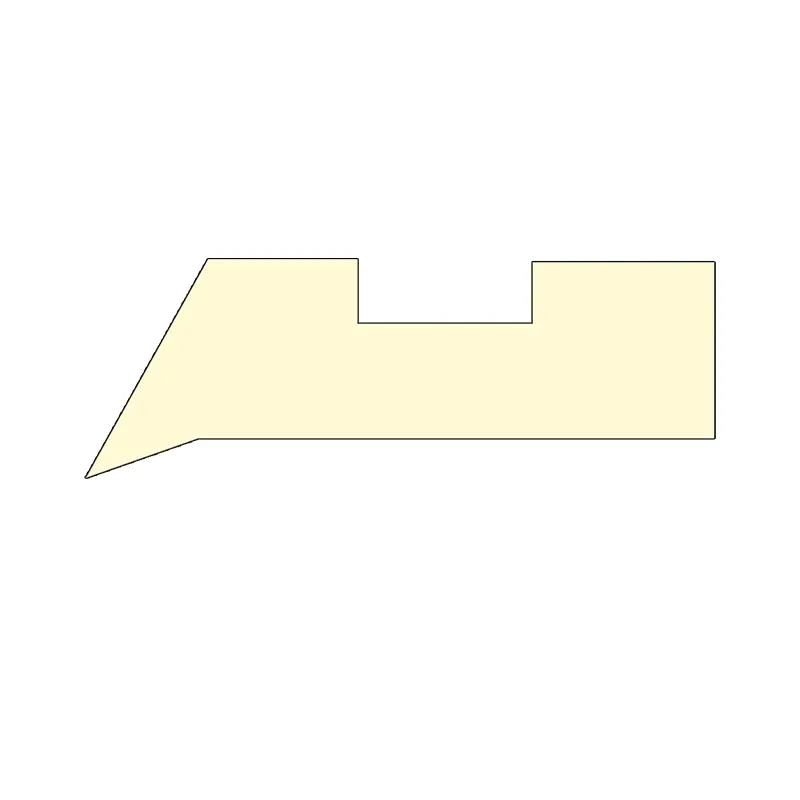

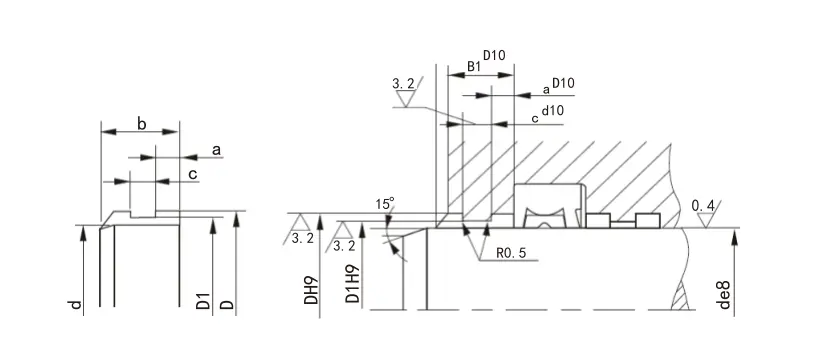

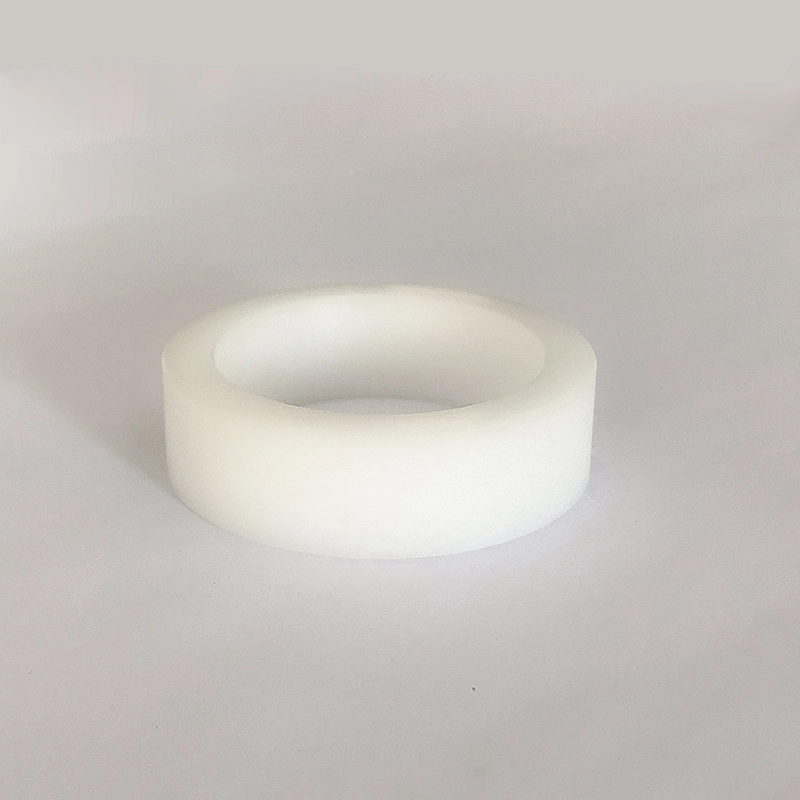

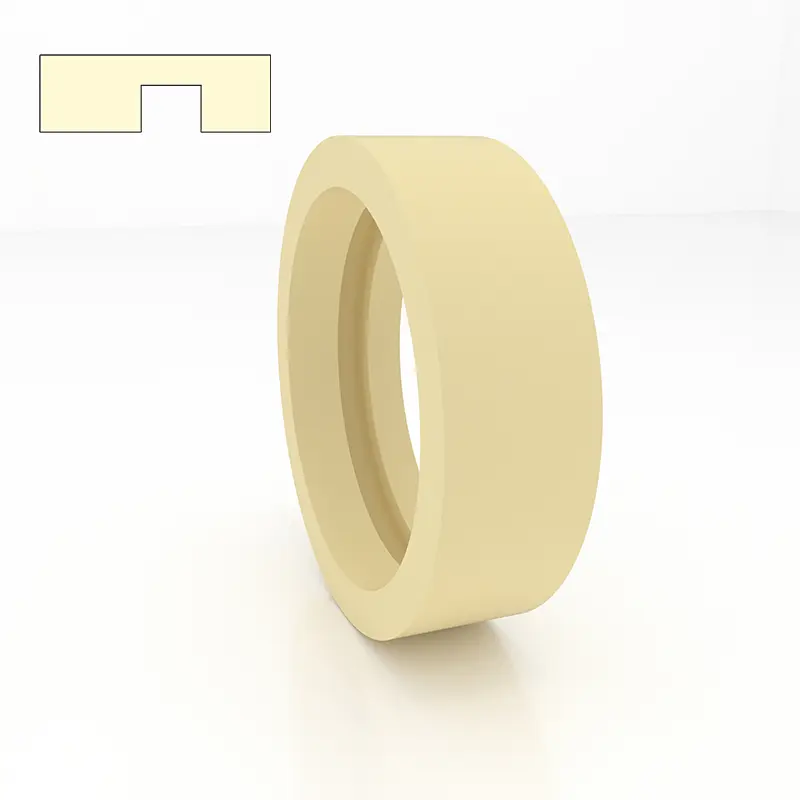

Panduan Lengan Gfai

1. Prestasi dan Penggunaan: Panduan Gfai Panduan adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh dan mempunyai fungsi debu-bukti.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ～+225 ° C (PTFE digunakan di atas 120 °).

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FAI Syarikat Kelaparan.

5. Kaedah Menandakan dan Pesanan: Panduan Lengan Gfai ditandakan dengan nombor pesanan, Contoh: GFAI-0600 PTFE

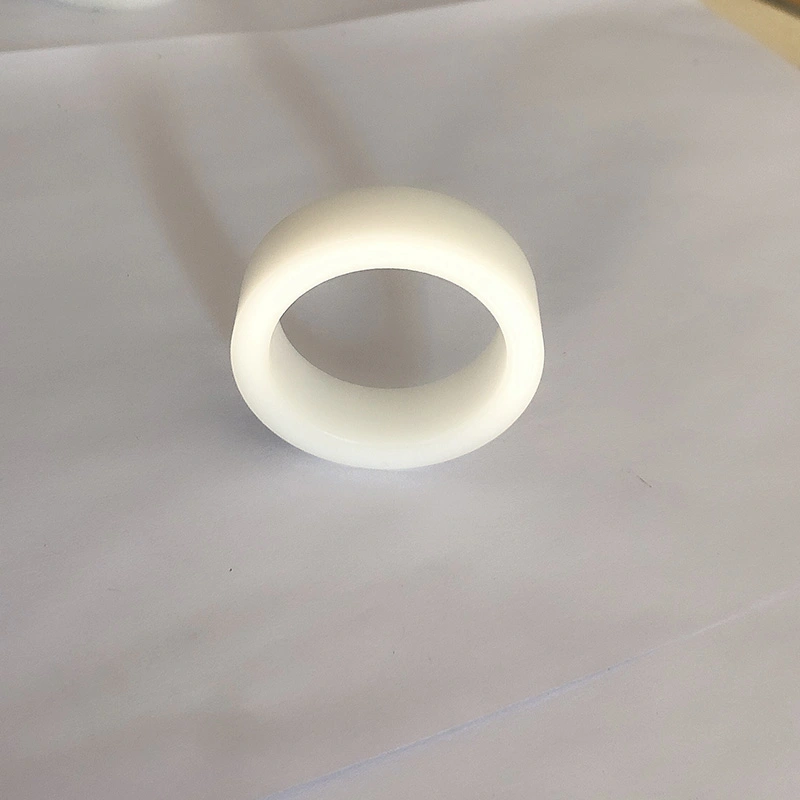

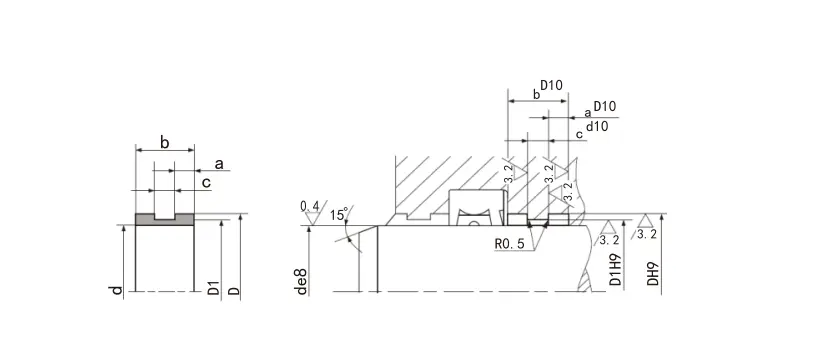

Panduan Lengan GFI

1. Prestasi dan Penggunaan: Panduan GFI Lengan adalah lengan panduan untuk rod omboh, yang menyokong dan membimbing batang omboh.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ~+255 ° C (PTFE digunakan melebihi 120 ° C)

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FI Hunger.

5. Kaedah Menandakan dan Pesanan: Panduan GFI Lengan ditandakan dengan nombor pesanan, Contoh: GFI-0360 PA

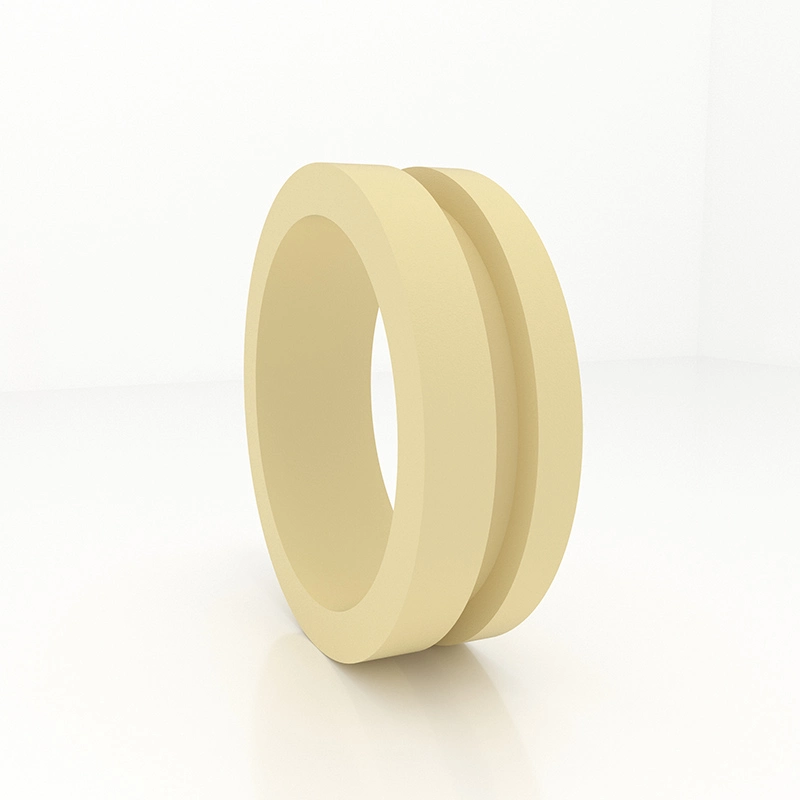

Panduan Lengan GFA

1. Prestasi dan Penggunaan: Panduan GFA Lengan adalah lengan panduan untuk omboh, yang menyokong dan membimbing omboh.

2. Bahan: Nylon PA, Polyoxymethylene POM dan Polytetrafluoroethylene PTFE.

3. Keadaan Kerja: Suhu Kerja: -55 ~+255 ° C (PTFE digunakan di atas 120C)

4. Standard Reka Bentuk: Apabila merancang dan memilih, rujuk siri FA Hunger.

5. Kaedah Menandakan dan Pesanan: Panduan GFA Lengan ditandakan dengan nombor pesanan, Contoh: GFA-0560 PA

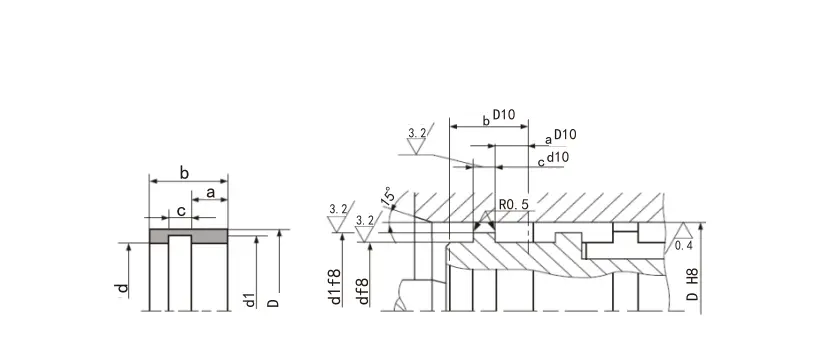

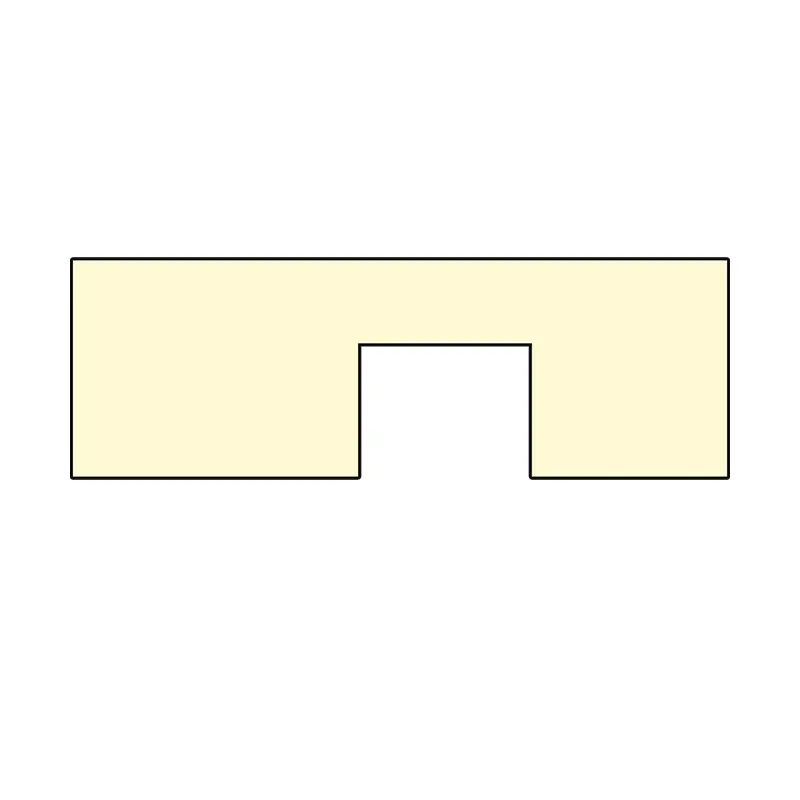

6. Peranti Struktur:

Spesifikasi:

Model	Lebar alur H+0.2	Ketebalan T-0.05	Ketebalan t T-0.05	Ketebalan T-0.05	Ketebalan T-0.05	Ketebalan T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Nota: Siri Boldface biasanya digunakan siri. Jika produk yang diperlukan tidak dalam jadual ini, sila hubungi kami.

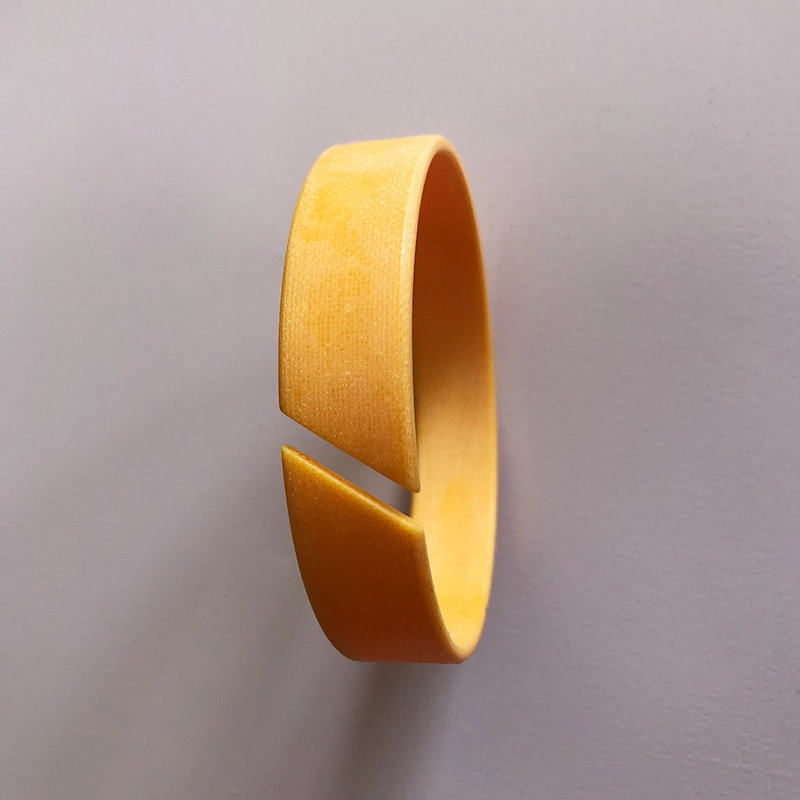

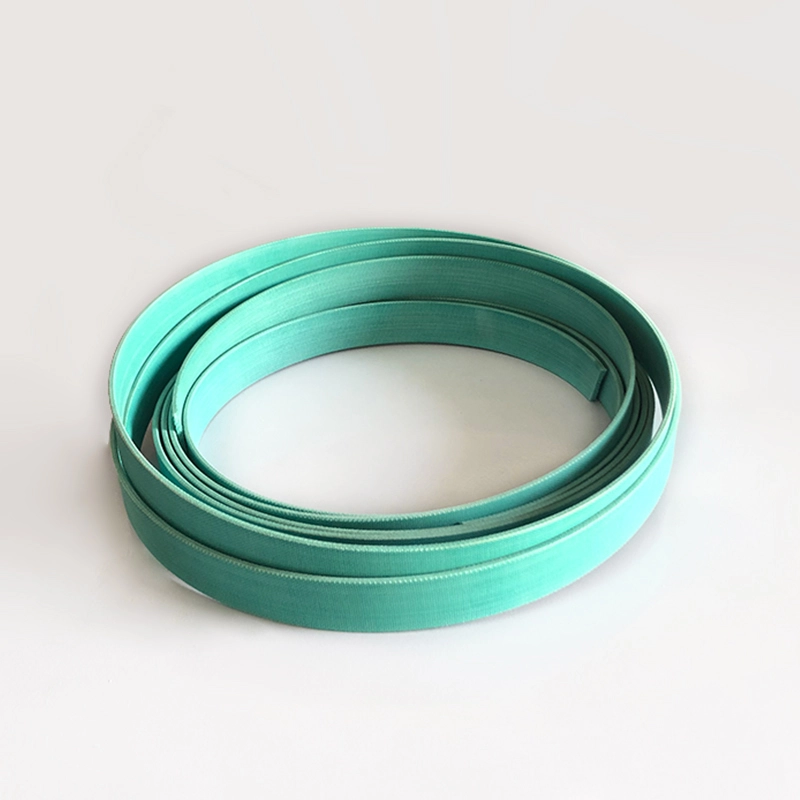

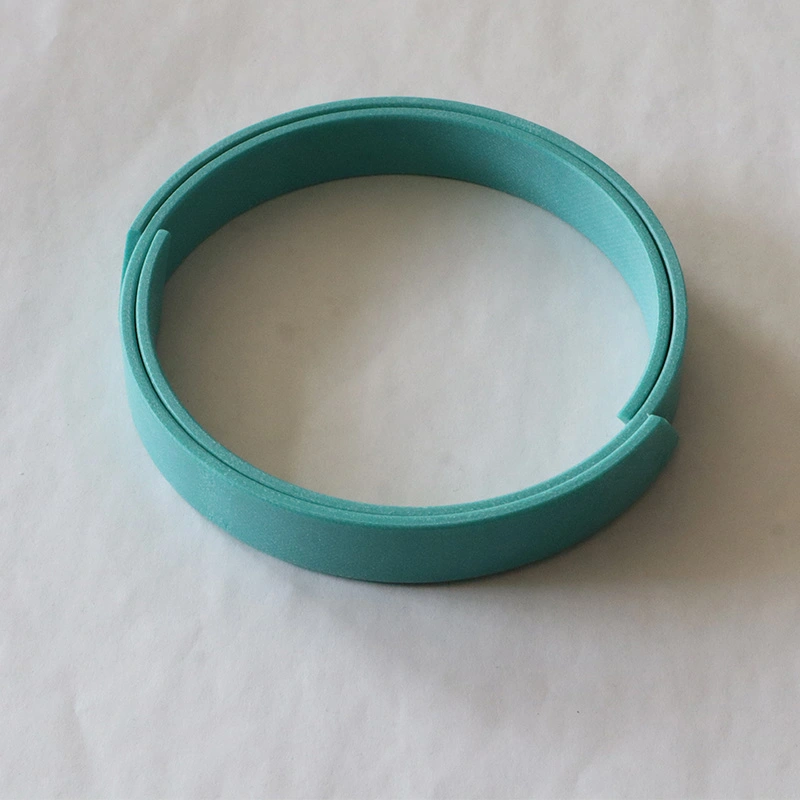

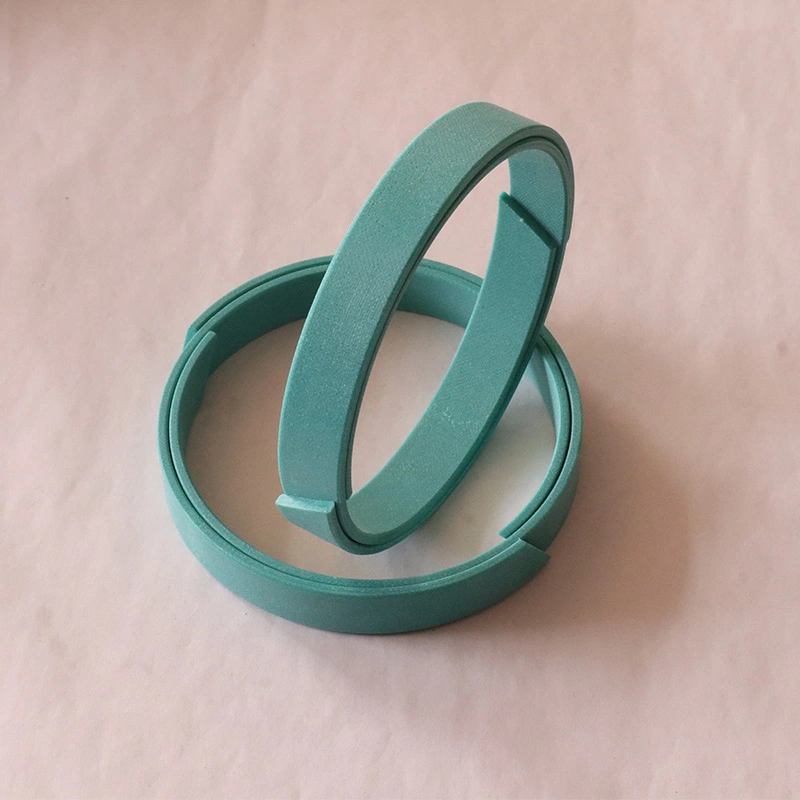

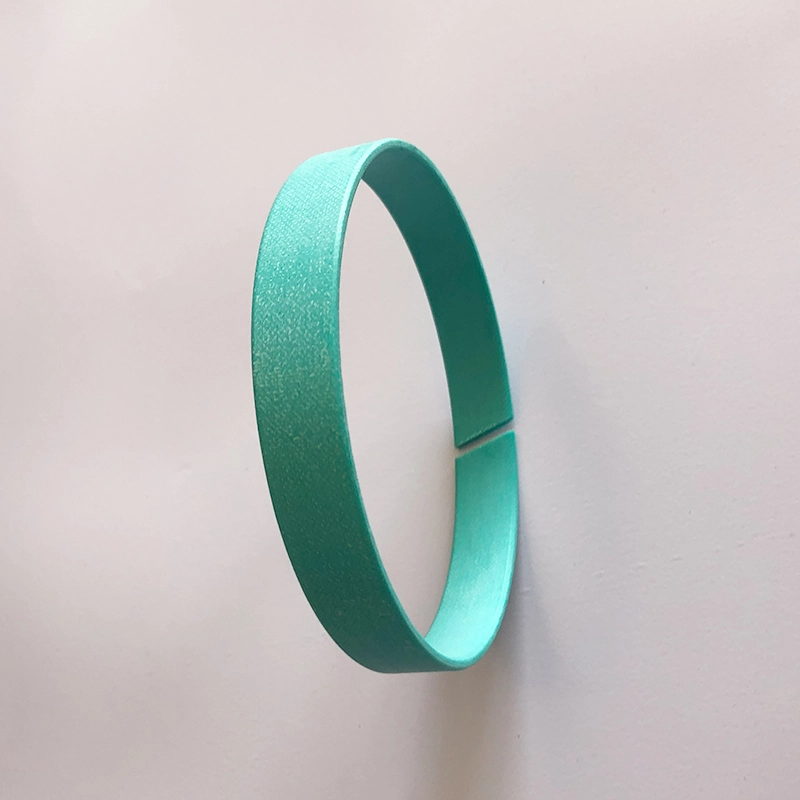

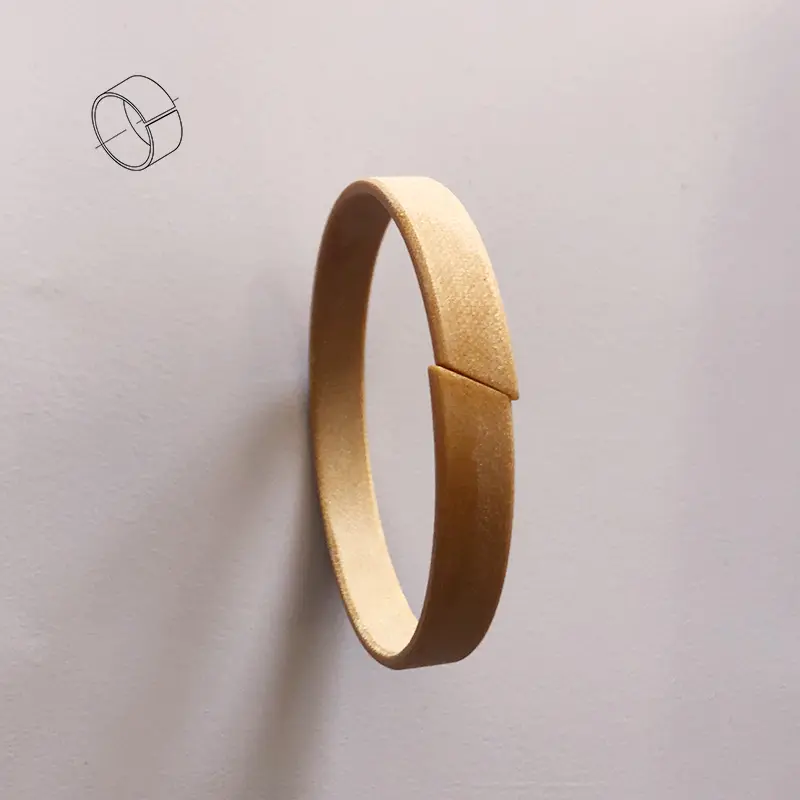

Cincin Sokongan Fenolik Berkuat Kain (Belt)
Cincin sokongan adalah komponen asas penting silinder hidraulik. Untuk menyesuaikan diri dengan pembangunan cincin gelongsor gabungan meterai dan struktur galas lembut di dunia, syarikat kami telah berjaya membangunkan cincin sokongan fenolik bertetulang kain (tali pinggang). Tahun penggunaan sebenar telah menunjukkan bahawa produk ini telah mencapai atau melebihi tahap kualiti produk asing yang serupa dan telah dipuji secara meluas oleh pengguna. Jadual 1 hingga 4 adalah jadual prestasi cincin sokongan (tali pinggang) yang dihasilkan oleh syarikat kami.

Jadual 1 Perbandingan sifat fizikal cincin sokongan kami dan produk Busak+Shamba

Sumber sampel	Ketebalan cincin sokongan (mm)	Kekuatan Mampatan (MPA)	Kadar Perubahan Berat Rintangan Minyak Minyak Hidraulik (70 ± 2 ℃*24h）	Kekuatan Breaking (MPA)	Lekatan Interlayer (KN/M)
Fesyen+Shamba	2.48	338.9	2.83	35.6	1.2
Produk kami	2.48	425	0.90	37.0	2.9
	2.48 (dengan grafit)	390	0.63	36.4	2.08

Jadual 2 Indeks prestasi cincin sokongan silinder hidraulik

Pelbagai contoh	Produk kami		Orkot TLG ①	DURATEC900 ①	Turcite47 ②	MT64/5B	Nokwr (Jepun)	POM diubahsuai Polyoxymethylene	Kucing (AS)
	Nilai diukur	Petunjuk yang diperlukan
Kekuatan Mampatan (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Nota: ①busak+shamba Company ②merkel Company Indeks Kekuatan Jadual 3

Pelbagai contoh	Produk kami		Orkot TLG ①	DURATEC900 ①	Turcite47 ②	MT64/5B	Nokwr (Jepun)	POM diubahsuai Polyoxymethylene	Kucing (AS)
	Nilai diukur	Petunjuk yang diperlukan
Kekuatan Mampatan (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Nota: ①busak+shamba Company ②merkel Company Jadual 4 Koefisien Geseran Produk kami dan Orkot TLG di bawah Geseran Kering dan Keadaan Minyak Minyak

Beban per unit panjang kenalan w (n/mm)	Hertz Hubungi Relay (N/mm2)	Pekali geseran
		Keadaan geseran kering		Keadaan pelinciran titisan minyak
		Produk kami	Orkot TLG	Produk kami	Orkot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

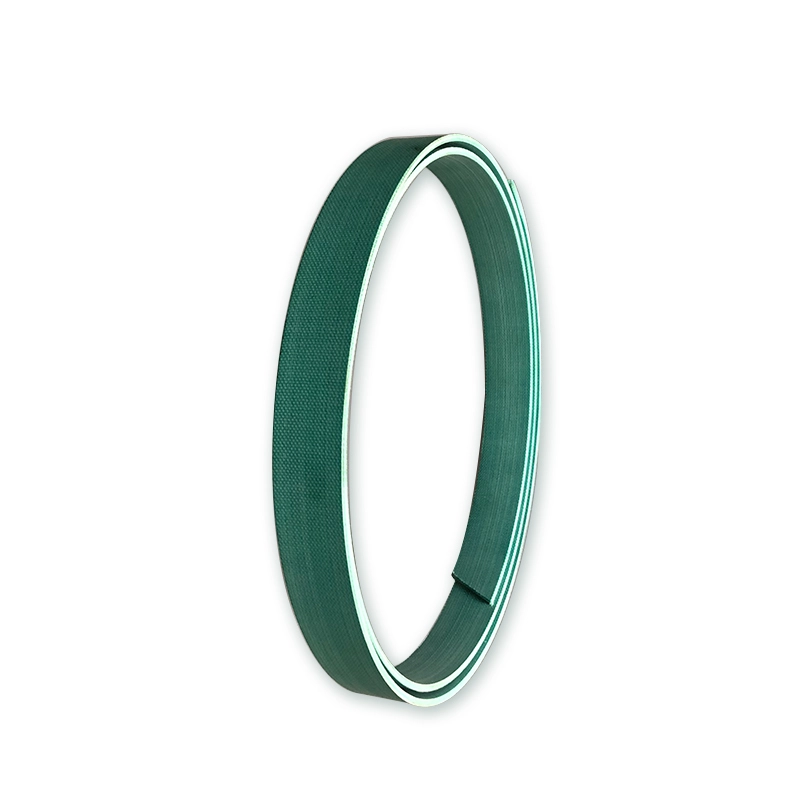

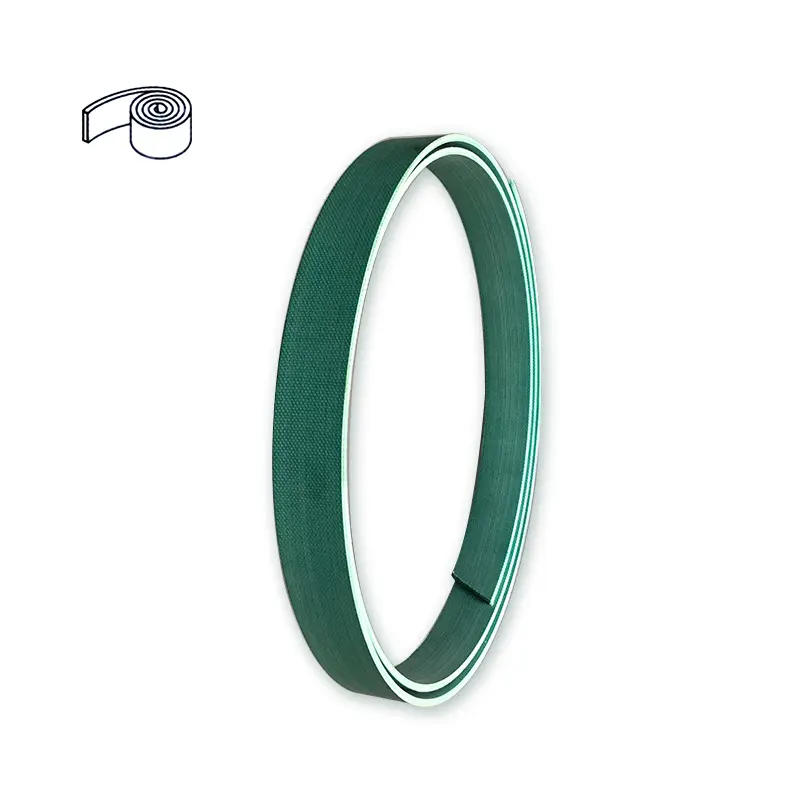

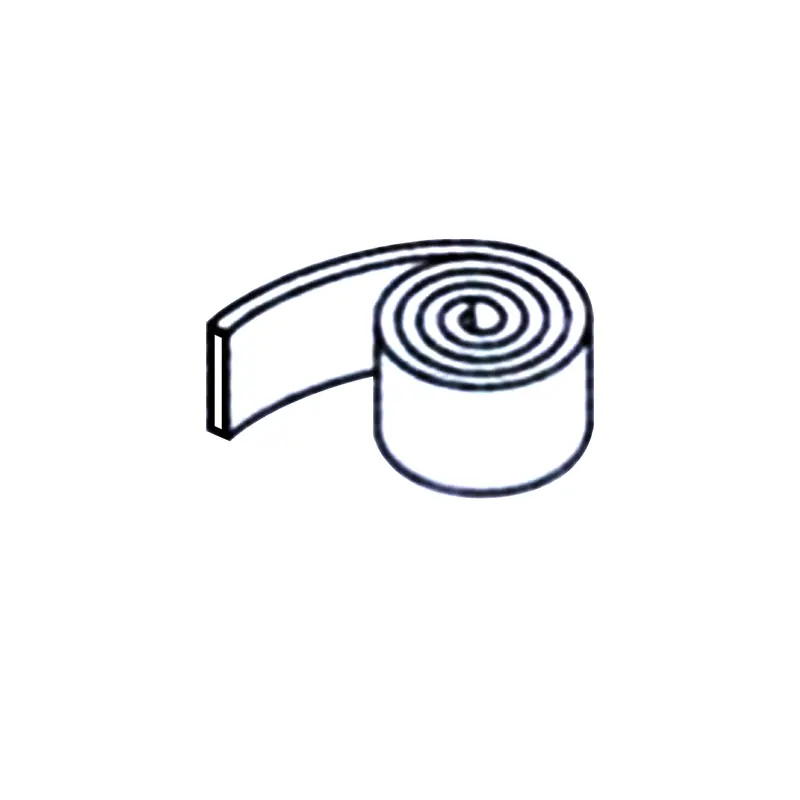

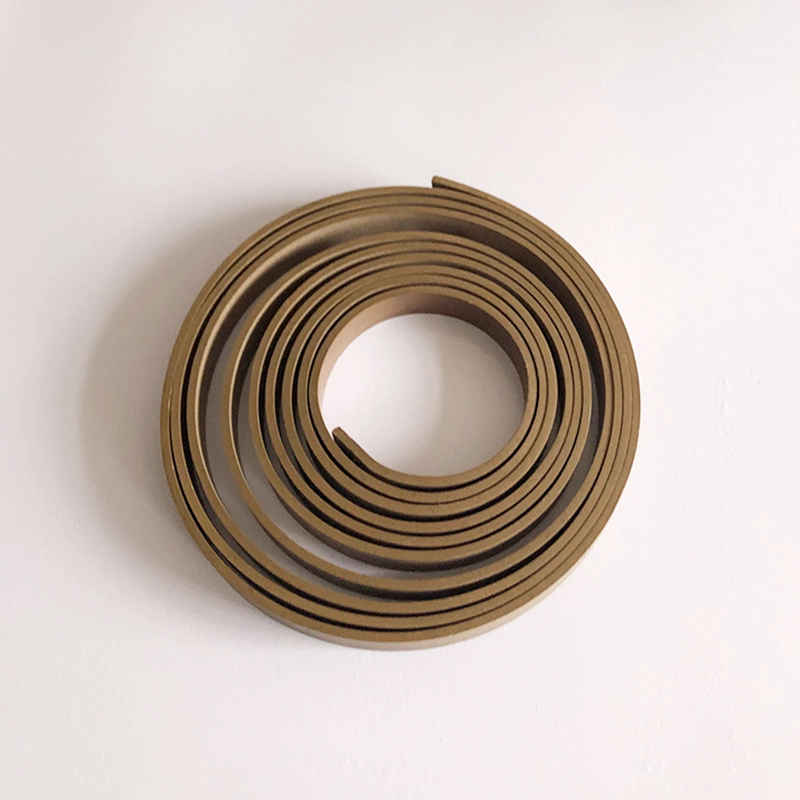

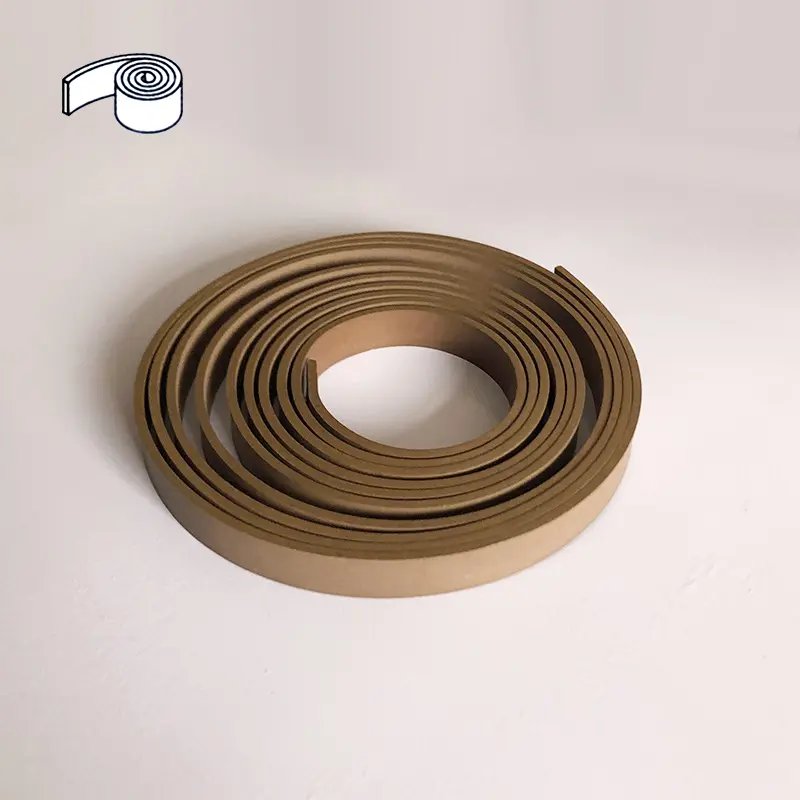

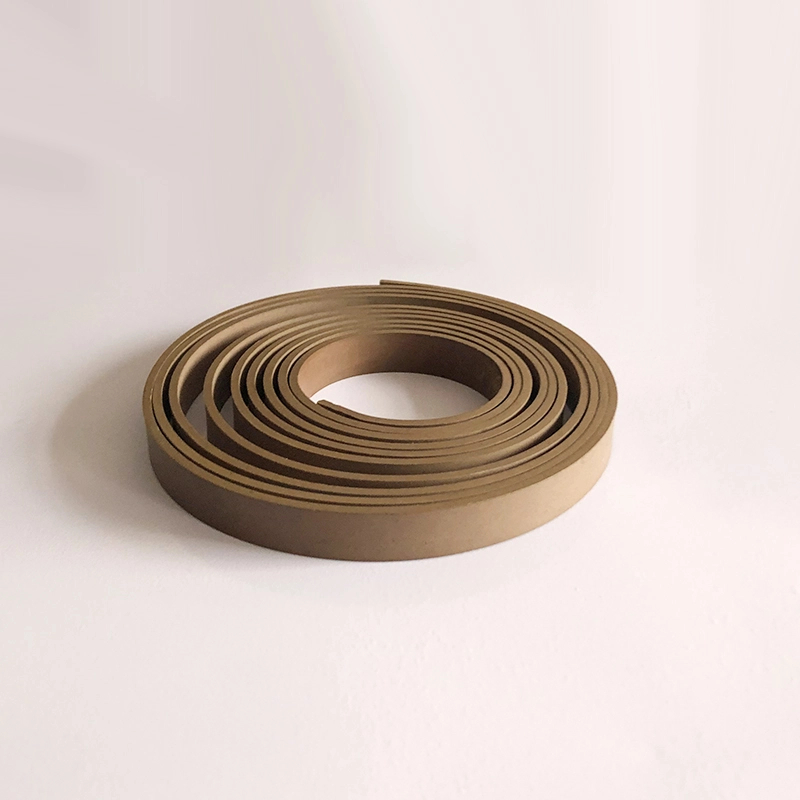

PTFE Wear-Resistant Belt (cincin)
Bahan	PTFE+Gangsa
Bekalan	Gulung (biasanya kira -kira 20 meter/roll) atau potong ke panjang yang diperlukan
Kelebihan	1. geseran rendah, tidak merayap dan menggigit;
	2. Boleh berfungsi dengan baik tanpa pelinciran yang mencukupi;
	3. Menentang pelbagai media, kestabilan kimia yang sangat baik;
	4. Boleh menampung objek keras yang tertanam dalam cincin tahan haus, mengurangkan objek keras menggaru silinder dan meterai, jadi dalam situasi beban berat, gunakan pelbagai cincin tahan haus;
	5. Ia juga mempunyai rintangan haus yang baik dalam situasi berkelajuan tinggi dan ringan, jadi ia adalah cincin tahan haus yang paling banyak digunakan;
	6. Tiada sekatan saiz, boleh digunakan dalam situasi diameter yang besar.
Suhu	-60 ~+200 ℃
Kelajuan maksimum	15m/s
Kekuatan penyemperitan maksimum	15n/mm2 (20 °)
	7.5N/mm2 (80 °)
	5n/mm2 (120 °)

Cincin panduan bukan logam untuk batang omboh RCS

Cincin panduan bukan logam untuk omboh RCT

Untuk rod omboh atau omboh yang berjalan di silinder hidraulik, cincin memakai mempunyai kesan panduan yang tepat dan boleh menyerap daya radial. Pada masa yang sama, cincin memakai boleh menghalang sentuhan logam bahagian gelongsor dalam silinder hidraulik. Berbanding dengan cincin memakai logam, cincin memakai bukan logam mempunyai banyak kelebihan. Antaranya, cincin panduan fenolik dan PTFE bertetulang kain boleh didapati dalam jenis pemotongan di lokasi dan jenis siap sedia.

1. Rintangan haus yang baik

2. Elakkan hubungan logam ke logam

3. Boleh menindas getaran mekanikal

4. Oleh kerana kesan berpusat pada cincin memakai, pelepasan radial yang besar dibenarkan

5. alur sederhana, mudah dipasang

6. Kos Penyelenggaraan Rendah Berdasarkan kelebihan di atas, ia digunakan secara meluas

Bahan:

1. Polytetrafluoroethylene PTFE3 (bahan umum), PTFE4 (sesuai untuk media kelikatan rendah seperti air), PTFE1 (keperluan geseran rendah seperti pneumatik)

2. POM POLYOXYMETHYLENE POM atau NYLON PA dan bahan yang diubah suai

3. Resin formaldehid + prif serat bertetulang

Jadual perbandingan kapasiti galas beban bahan yang berbeza (rujukan)

Bahan	Muat kapasiti maksimum (n/mm2)
Serbuk tembaga yang dipenuhi PTFE	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Fenolik dengan kain	90 (60 ° C); 40 (80 ° C)
Polyoxymethylene atau nilon	25 (60 ° C); 15 (80 ° C)
Polyoxymethylene atau nilon diisi	40 (60 ° C); 30 (80 ° C)

Kualiti permukaan alur

Kelancaran	RTMAX (μm)	RA (μm)
Permukaan gelongsor	≤2.5	0.05-0.3
Alur bawah	≤10	≤2
Sisi alur	≤15	≤3

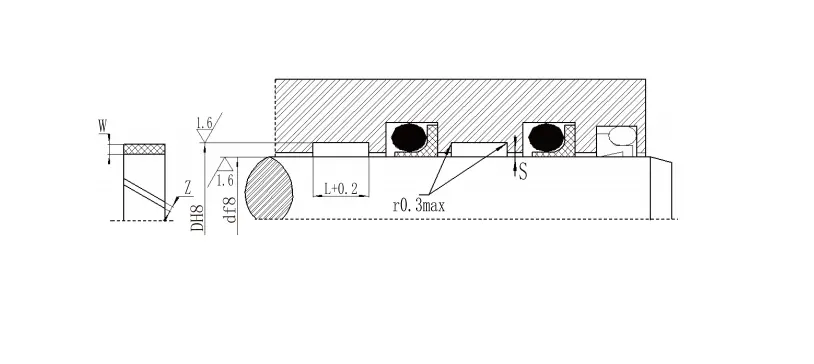

Siri Spesifikasi Cincin Panduan Rod Piston

Diameter rod	Diameter bawah	Lebar alur	Ketebalan	Jurang		Diameter rod	Diameter bawah	Lebar alur	Ketebalan	Jurang
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Parameter Cincin Panduan Lubricating Self-Lubricating
Parameter			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Bushings bebas plumbum		Lengan khas hidraulik	Base Base Bronze	Lengan tahan karat keluli tahan karat
Tekanan galas maksimum (dinamik)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Tekanan galas maksimum (statik)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Gerakan berayun			60N/mm²		60N/mm²	60N/mm²	60N/mm²
Kelajuan gelongsor maksimum (pelinciran minyak)			<2m/s		<2m/s	<2m/s	<2m/s
Koefisien geseran μ	Geseran kering		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	Pelinciran minyak		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Nilai PV maksimum (kering)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Nilai PV maksimum (minyak)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Suhu operasi			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Kekonduksian terma			42W/M.K.		42W/M.K.	42W/M.K.	42W/M.K.
Pekali pengembangan linear			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Jenis Panduan Gangsa Parameter Parameter
Parameter		RCFB090		RCFB092		RCFB09G
Ketumpatan		8.9g/cm³		8.9g/cm³		8.9g/cm³
Kekuatan mampatan		470N/mm²		470N/mm²		470N/mm²
Kekonduksian terma		60W/M.K.		60W/M.K.		58W/M.K.
Pekali pengembangan linear		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Kekerasan		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Pemanjangan		55%		55%		55%
Nama Bahan		CUSN8P		CUSN8P		CUSN8P
Bahan pilihan lain		CUSN6.5P		CUSN6.5P		CUSN6.5P
