Meterai hidraulik untuk piston dan rod omboh adalah nama bersatu untuk kelas meterai hidraulik, tetapi sebenarnya kita telah membahagikan banyak model yang berbeza, dan ciri -ciri dan tumpuan model yang berbeza juga akan berbeza. Sebagai pengeluar profesional, kami sangat gembira memperkenalkan anda. Sudah tentu, jika anda mempunyai keperluan tersuai yang lain, anda juga boleh menghubungi kami untuk pemahaman yang lebih mendalam.

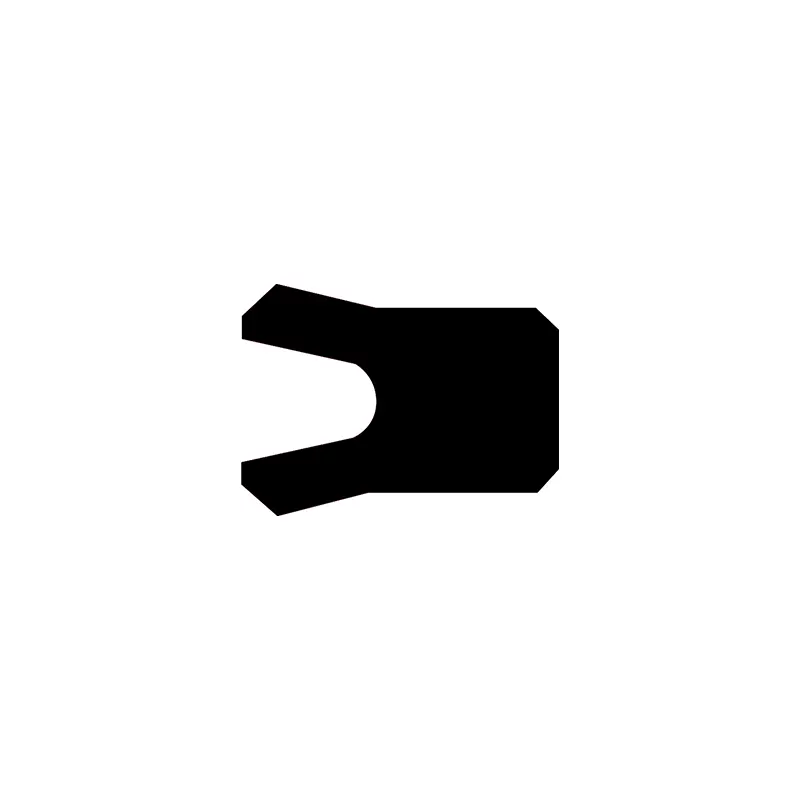

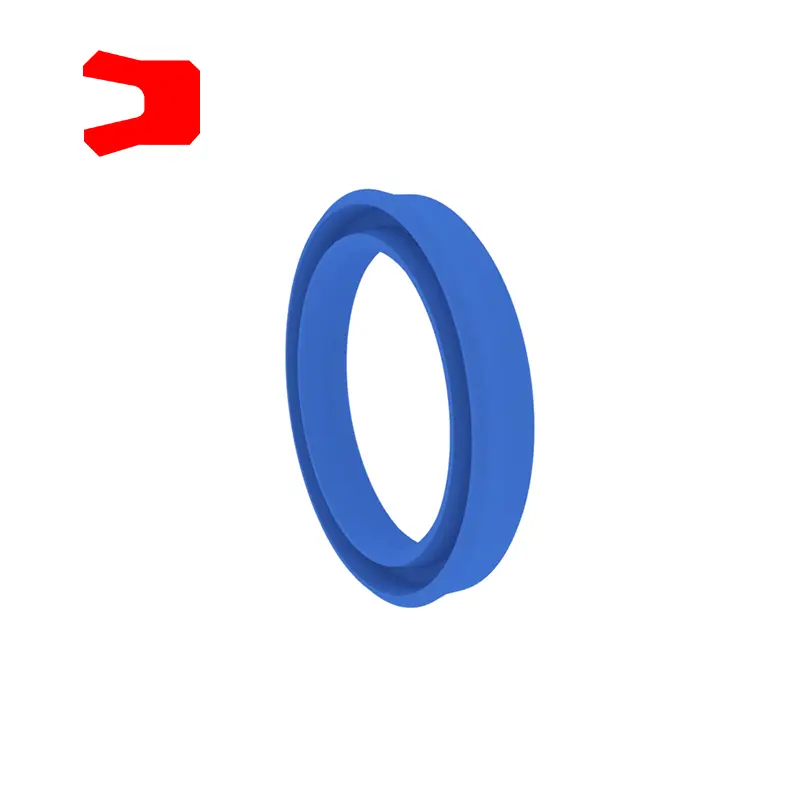

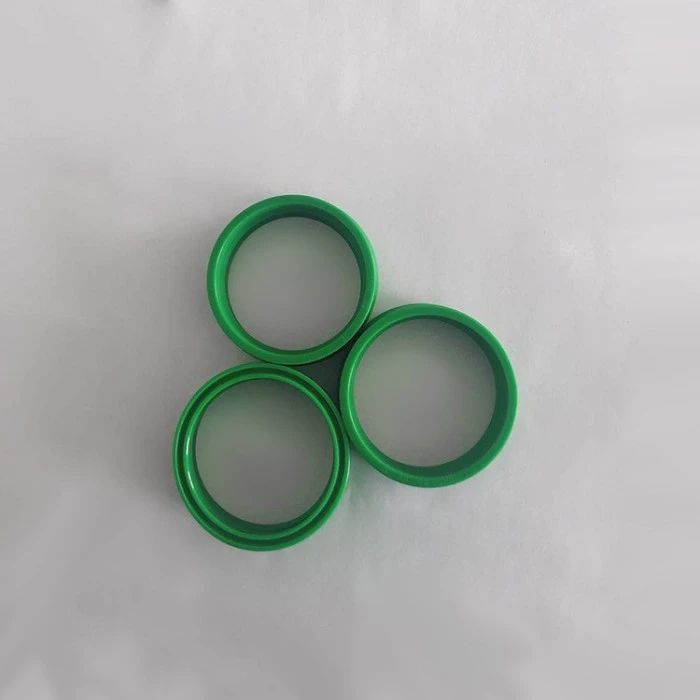

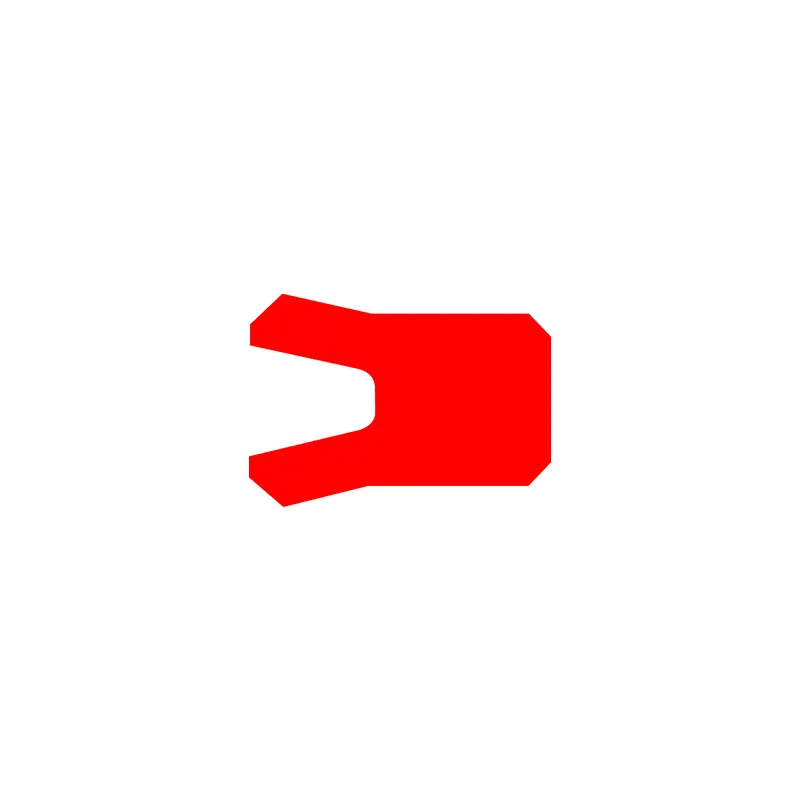

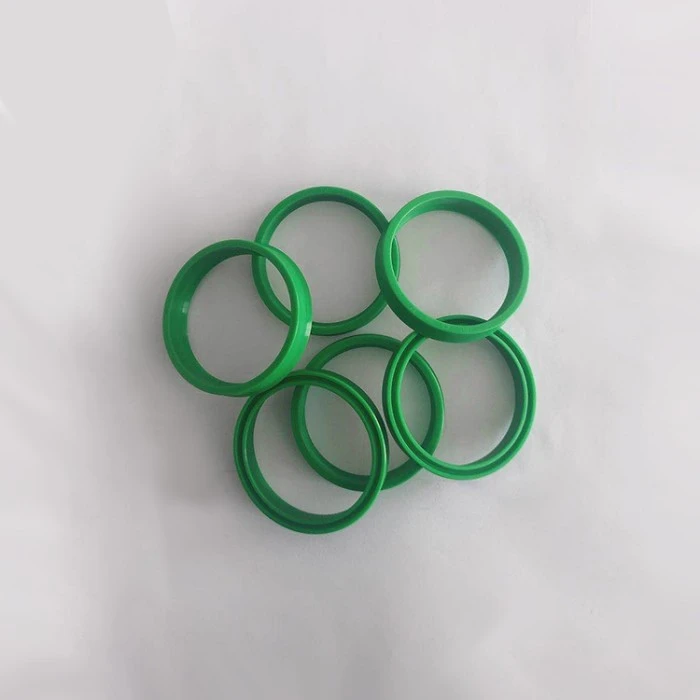

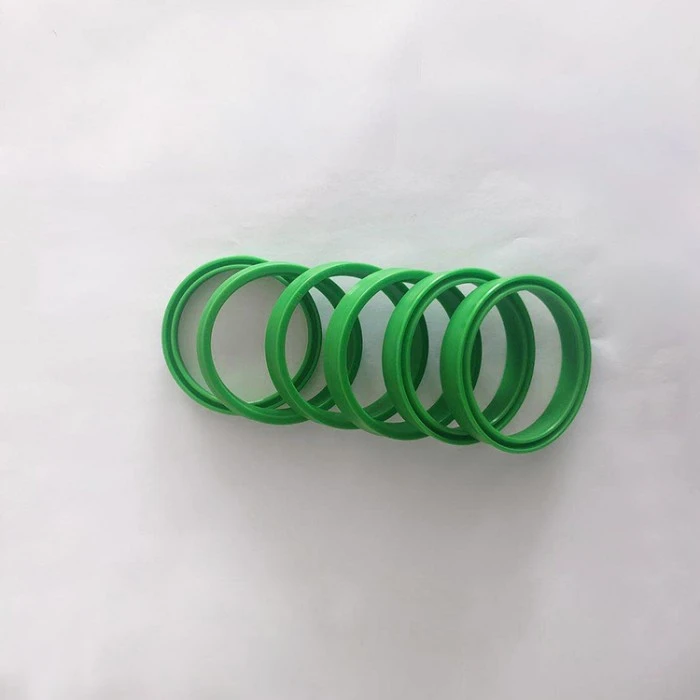

Meterai PBB adalah meterai simetri yang digunakan secara khusus pada piston atau batang omboh, yang digunakan dalam jentera berjalan, jentera industri ringan, jentera pertanian, kren, kereta, jentera perhutanan, jentera perlombongan, dll.

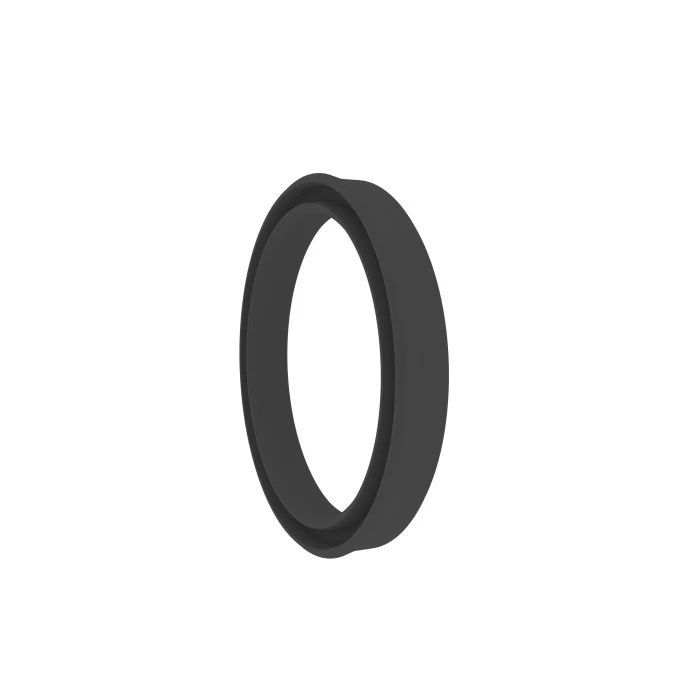

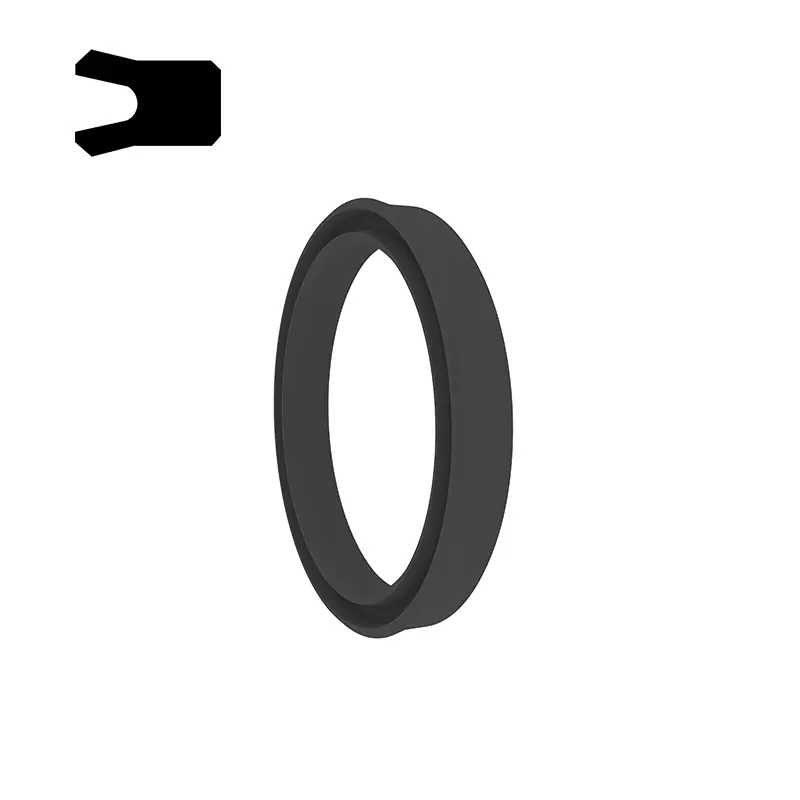

Meterai jenis UHS adalah meterai simetri untuk kedua-dua lubang dan aci, dengan keratan rentas yang lebih kecil, yang boleh dipasang di alur integral. Cincin penahan diperlukan pada akar apabila digunakan di bawah 16 ~ 32mpa.

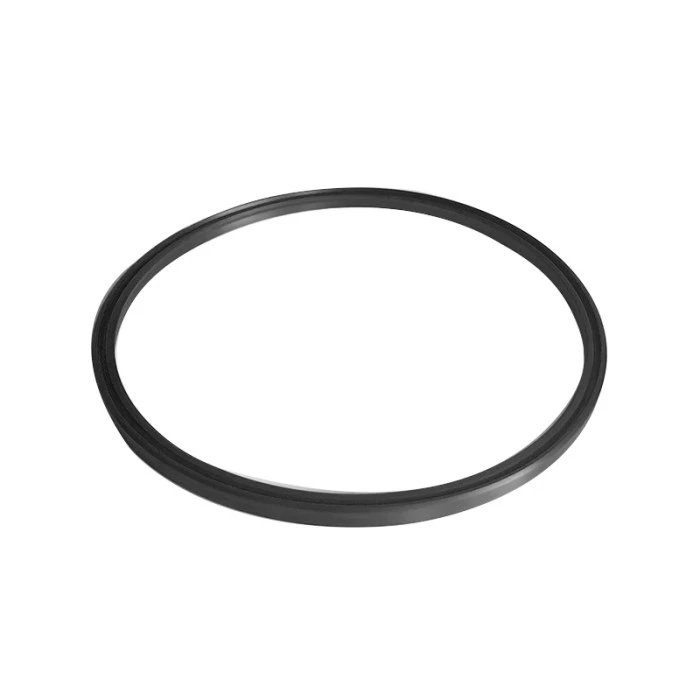

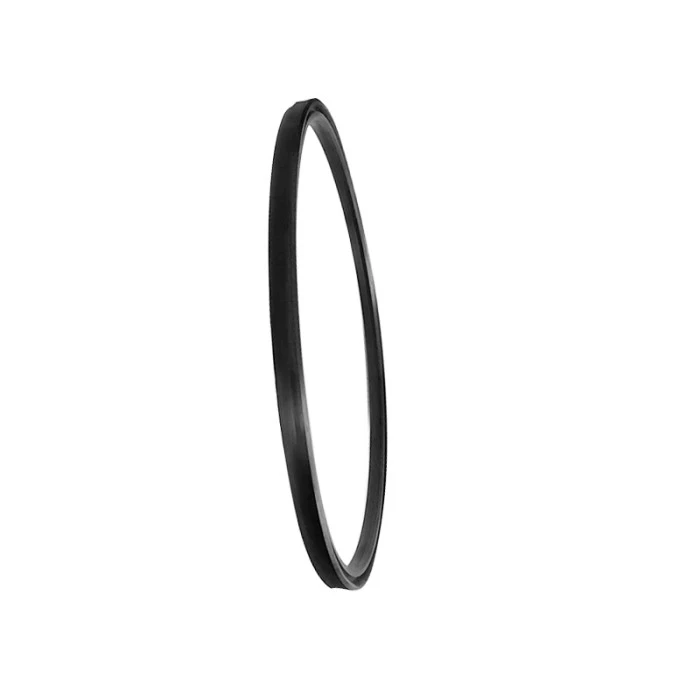

Meterai jenis RCBKY adalah meterai simetri untuk kedua-dua lubang dan aci, dengan prestasi pengedap dinamik dan statik yang baik. Ia digunakan terutamanya untuk pengedap diameter besar, dan bahannya adalah getah nitril (NBR).
Meterai Ba-jenis adalah meterai simetri untuk kedua-dua lubang dan aci, terutamanya digunakan untuk mengelak plungers, batang omboh, mesin penempaan dan peralatan hidraulik untuk peralatan berjalan. Ciri -ciri:
1. Tidak sensitif terhadap beban getaran dan puncak tekanan
2. Keupayaan anti-peluasan yang baik
3. Pengedap yang lebih baik di bawah tiada beban dan suhu rendah
Sesuai untuk keadaan kerja yang keras

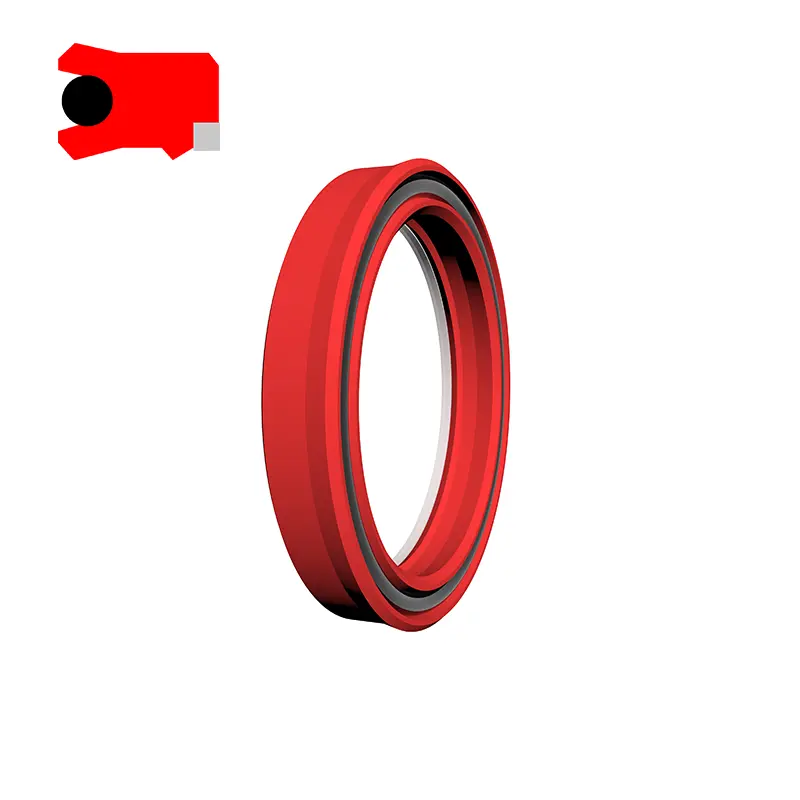

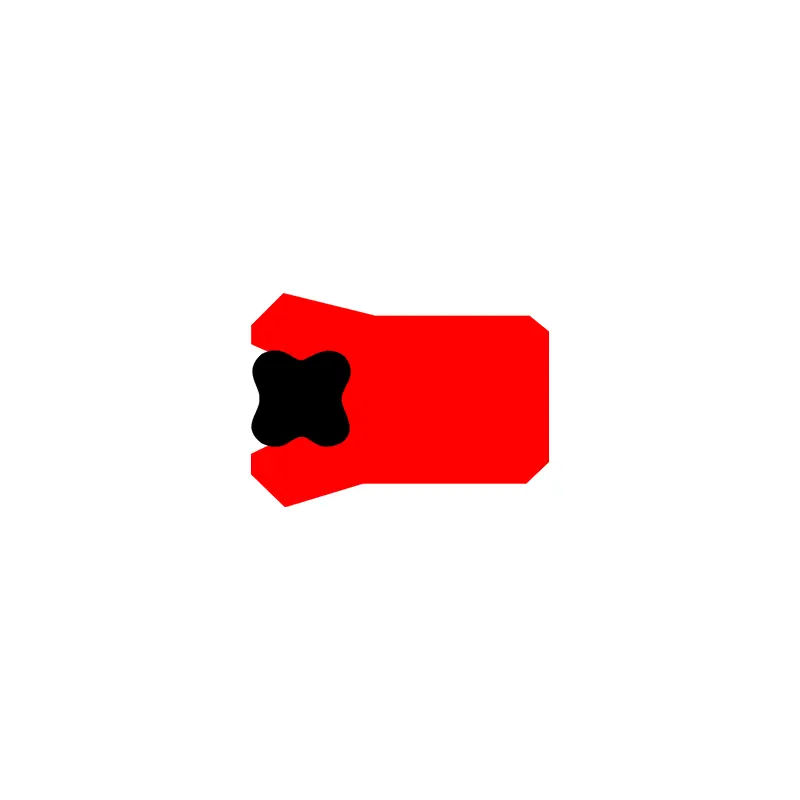

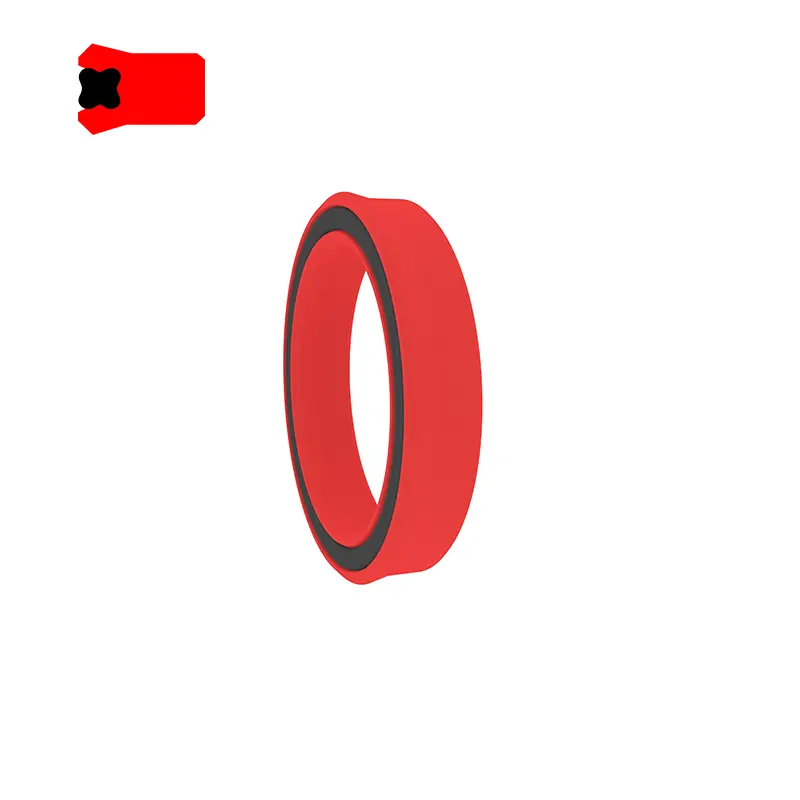

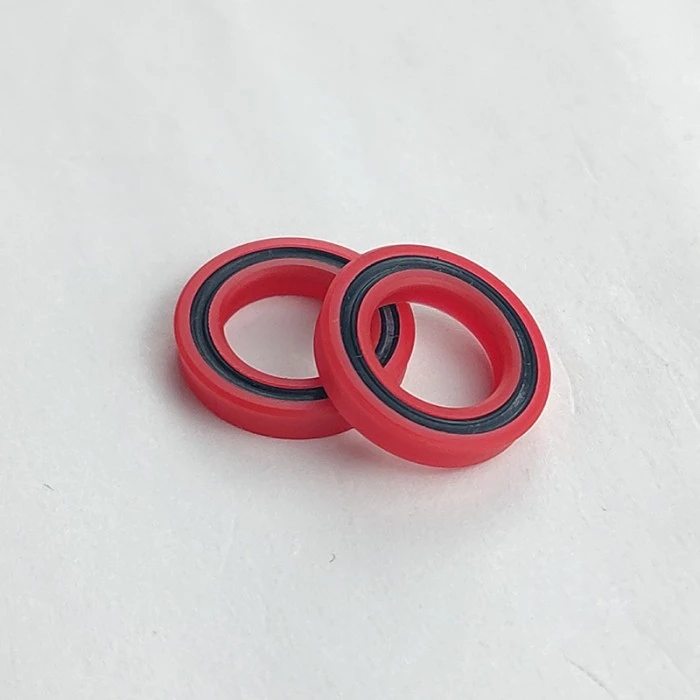

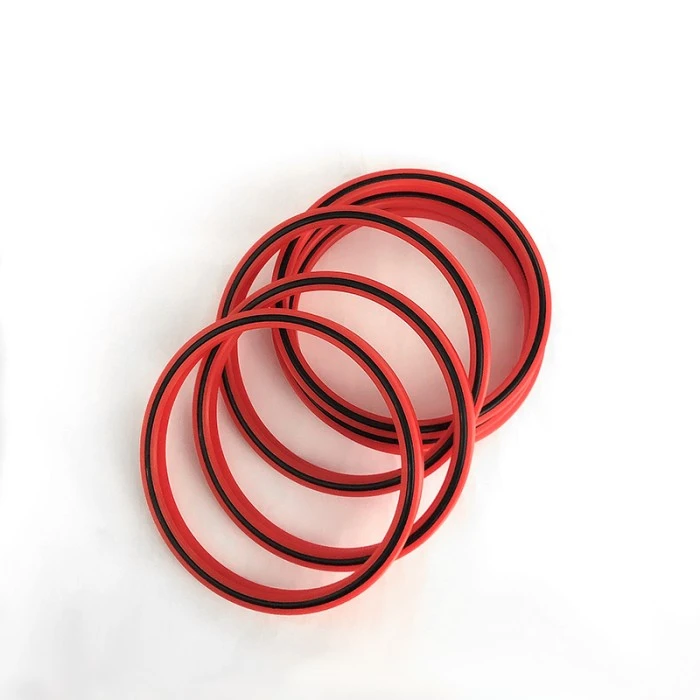

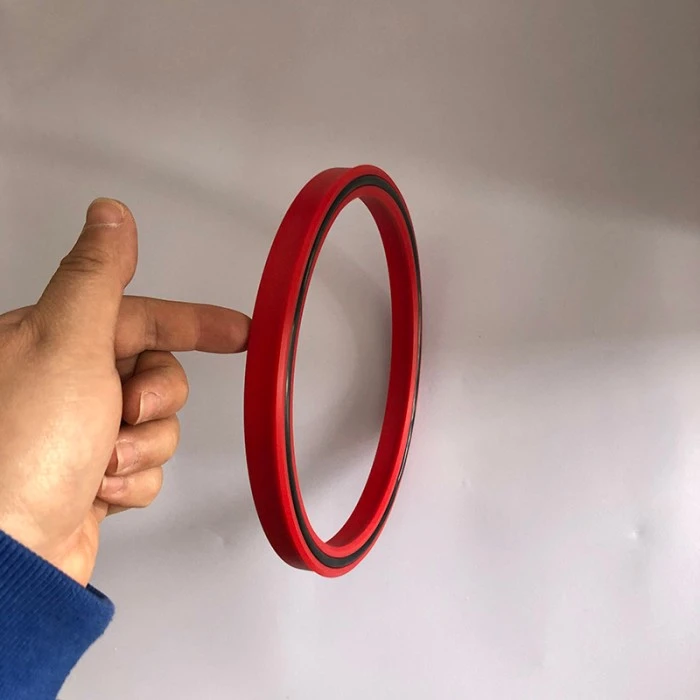

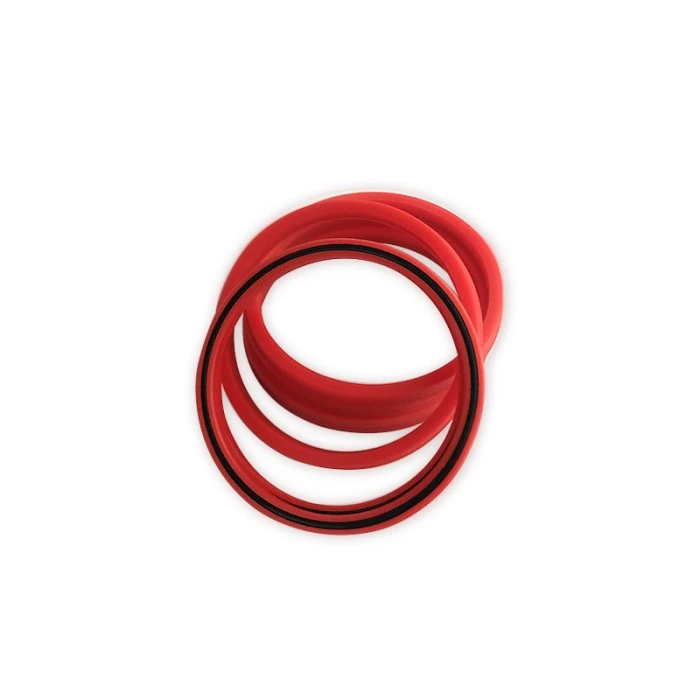

VAD Seal adalah meterai simetri untuk kedua -dua lubang dan aci. Ini adalah hasil daripada perkembangan selanjutnya bibir. Cincin bintang memainkan peranan radial dan mengimbangi memakai bibir pengedap. Tekanan sistem dihantar ke bibir pengedap melalui cincin bintang termampat dan cacat, jadi prestasi pengedap tekanan tinggi dan rendah sangat baik. Ia digunakan terutamanya untuk mengepung lajur, batang omboh, mesin penempaan dan peralatan hidraulik untuk peralatan berjalan. Bahannya ialah: bahan poliuretana (PU) + getah nitril (NBR), Ciri -ciri:
1. Tidak sensitif terhadap beban getaran dan puncak tekanan
2. Keupayaan anti-peluasan yang baik
3. Pengedap yang lebih baik di bawah tiada beban dan suhu rendah
4. Sesuai untuk keadaan kerja yang keras
5. Kehidupan yang panjang.

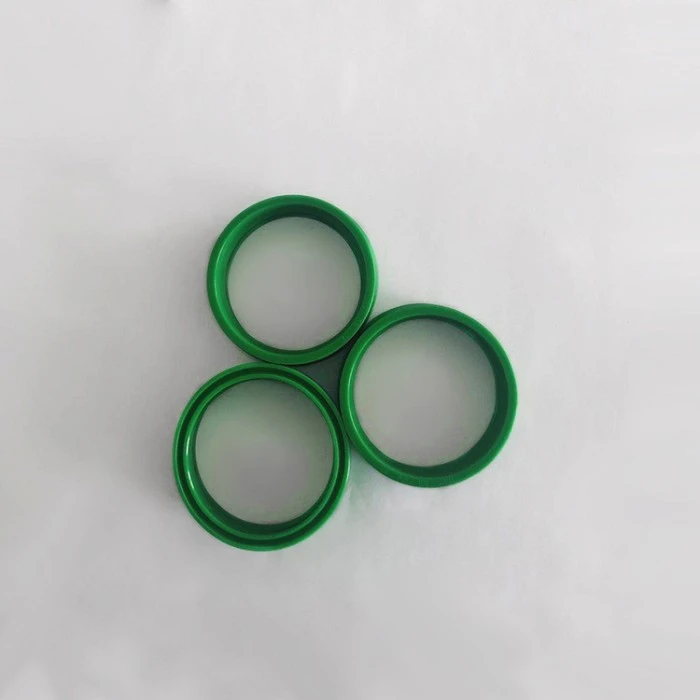

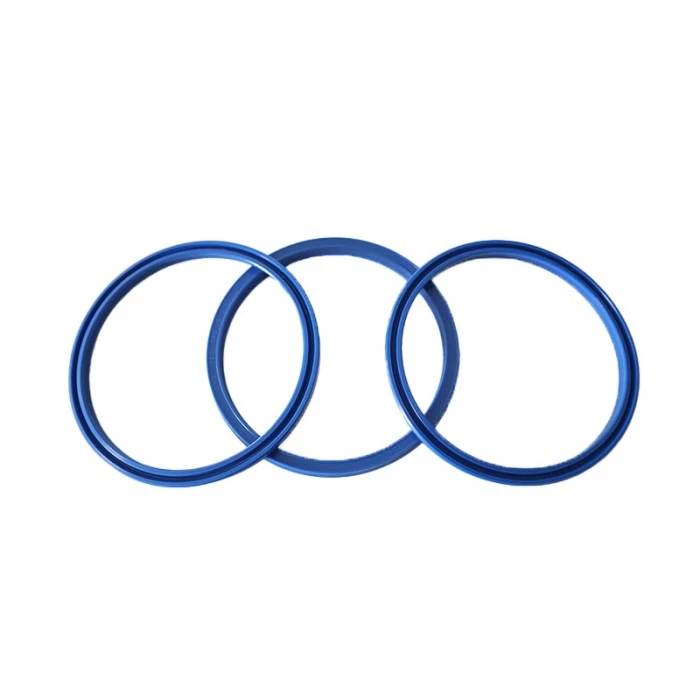

Ki-A Type Seal adalah meterai simetri untuk kedua-dua lubang dan aci, terutamanya digunakan dalam jentera kejuruteraan, kenderaan perindustrian, trak dump, jentera pertanian, kren, mesin pengacuan suntikan, silinder teleskopik, silinder hidraulik stereng, dan lain-lain.
1. Prestasi pengedap dinamik dan statik yang sangat baik
2. Struktur padat, tanah alur membolehkan kekasaran permukaan yang lebih tinggi
3. Reka bentuk untuk ruang dimensi radial terhad rongga
Ciri dan aplikasi produk:
Pemilihan Bahan:
Dan
Bahan Standard: Bahan Polyurethane PU Bahan Pilihan Lain: Getah Nitril R01, Fluororubber R02 (Sila rujuk syarikat kami)
Uhs
Bahan Standard: Getah Nitril R01 Bahan Pilihan Lain: Bahan Polyurethane PU, Fluororubber R02
Ba
Bahan poliuretana PU + getah nitril R01
Contoh pesanan:
Contoh pesanan: Lubang Aci Seal Universal UN50 × 65 × 10Pu (DXDXH) + Kod Bahan
Contoh pesanan: Hole-Shaft Seal Universal UHS50 × 60x6 R01 (DXD × H) + Kod Bahan
Rcbky
Ba
Contoh pesanan: BA50 × 60 × 10 (d × d × h)
Apa
TO-A

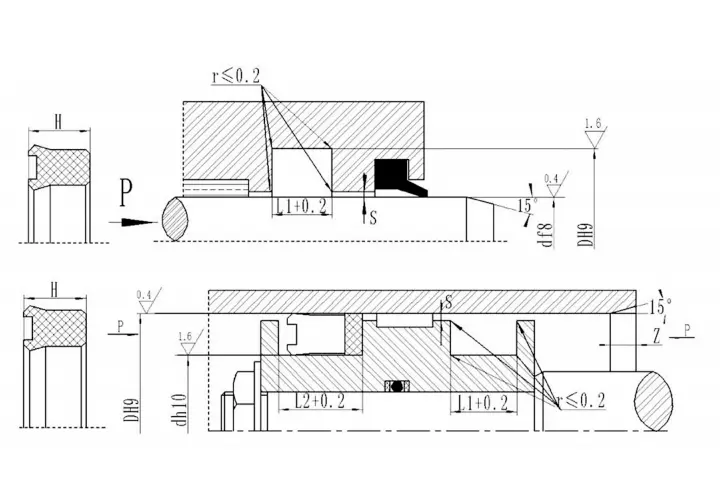

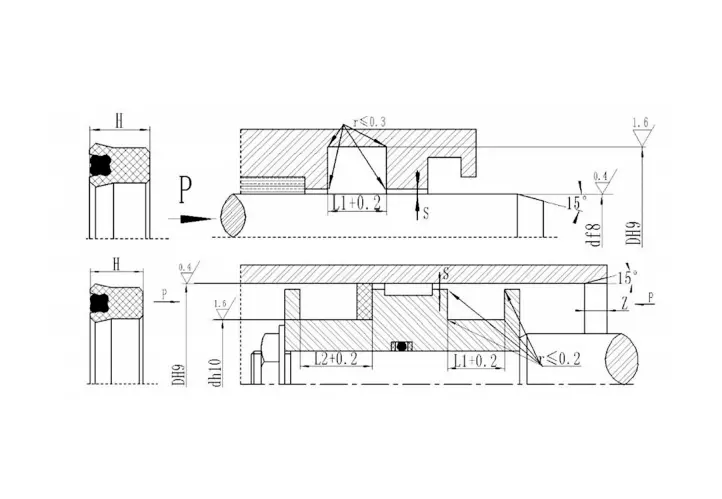

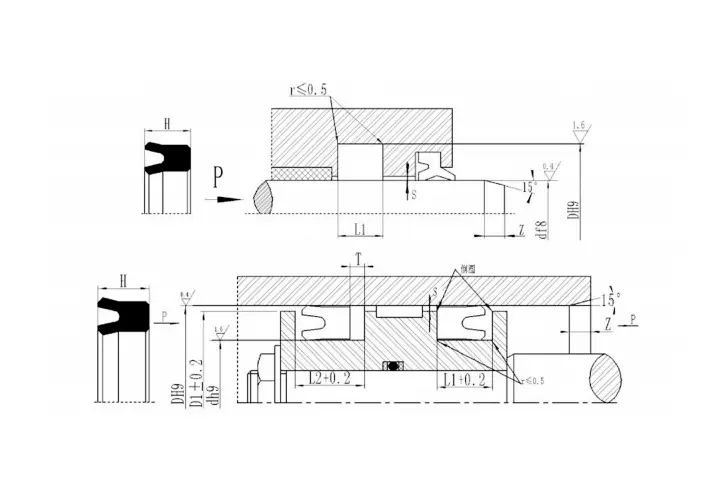

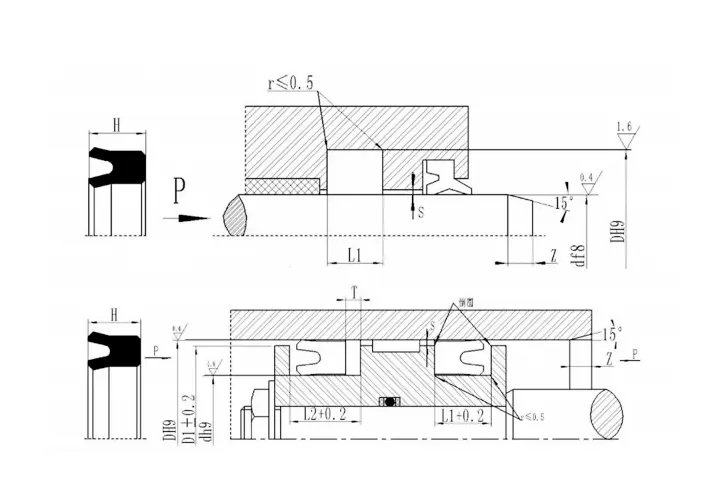

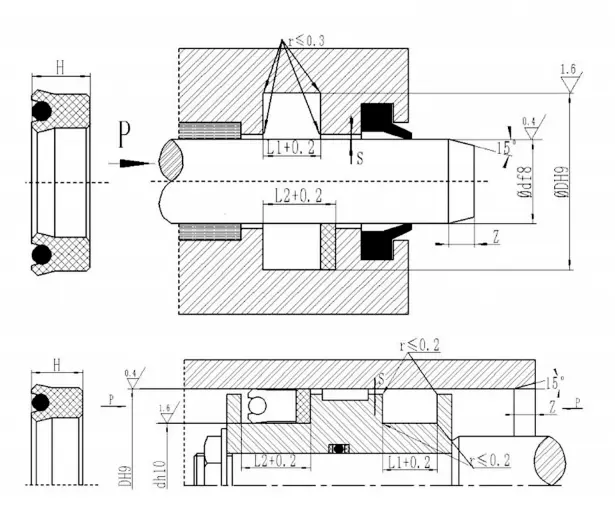

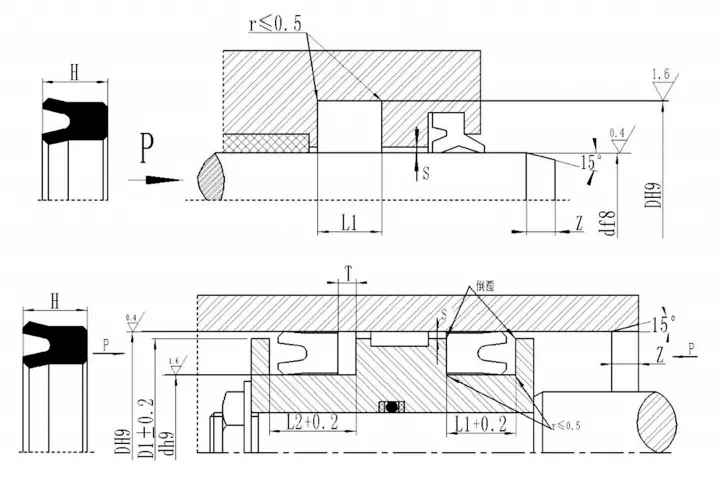

Spesifikasi dan dimensi:
Uhs| Spesifikasi dan dimensi alur | ||||||||||||||
| Nombor produk | d | D | H | L1 | L2 | T |
|
Nombor produk | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | Uhs-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| Uhs-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| Contoh pesanan jadual saiz standard: RCBKY 800 × 770 × 18 (d × d × h) | |||||||
| Nombor produk | D | d | H | Dari | L1 | L2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Jadual saiz standard | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| Contoh pesanan jadual saiz standard: VAD 65 × 75 × 8 (d × d × h) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| Nota: Meterai yang tidak terhad tidak terhad oleh jadual ini dan boleh dibekalkan dalam saiz apa pun. | ||||||||||||||||||
| Spesifikasi Pesanan Contoh: Ki-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
