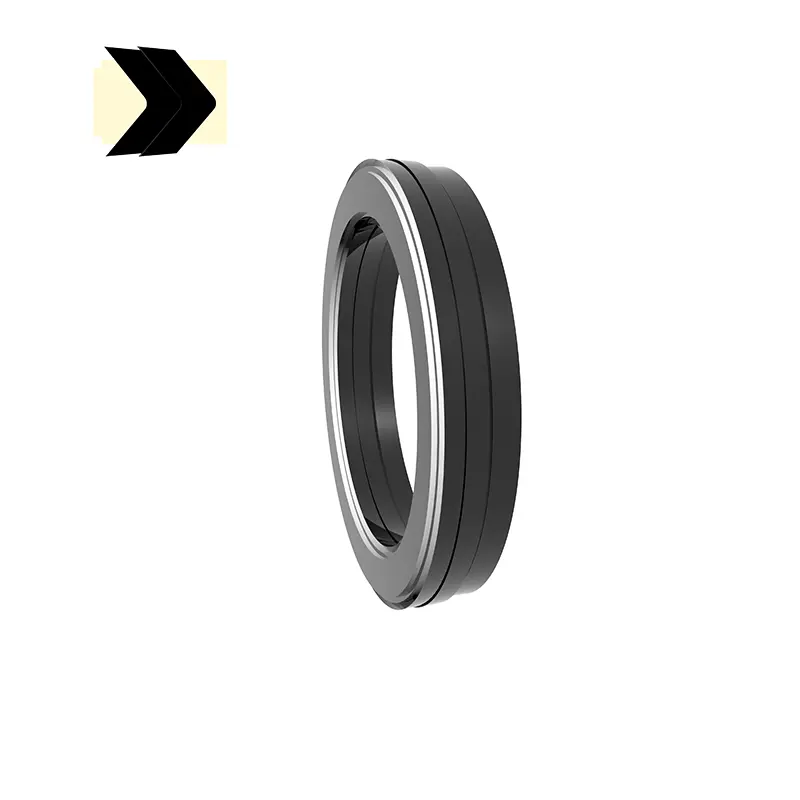

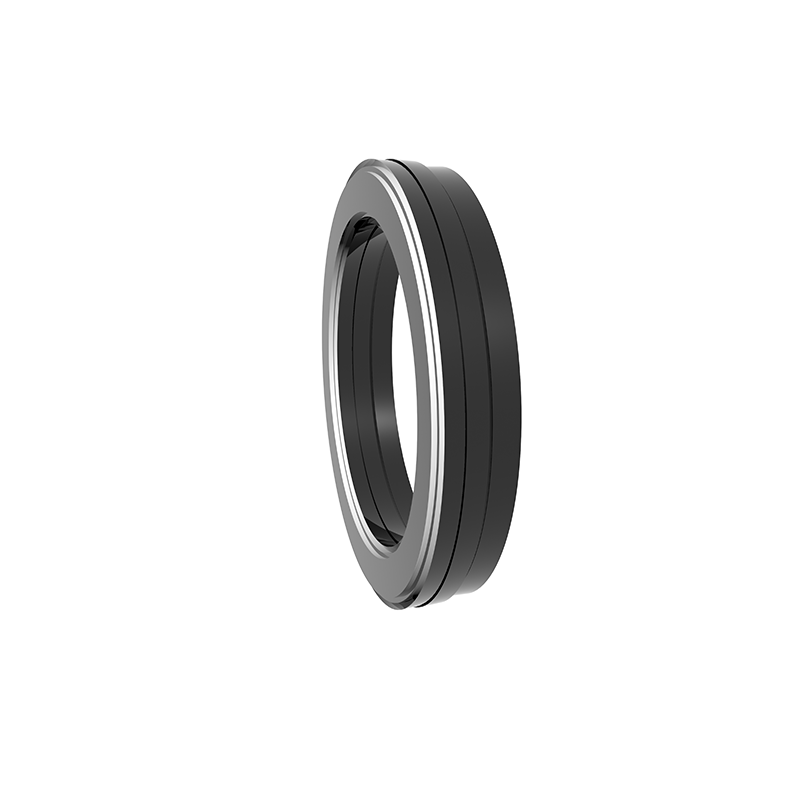

Meterai batang omboh hidraulik

Ruichen Seals mempunyai pengalaman yang luas dalam pengeluaran dan pembangunan anjing laut dan bahan pengedap. Meterai rod omboh hidraulik kami termasuk pelbagai model yang berbeza. Anda boleh membuat pilihan yang sesuai berdasarkan maklumat terperinci di bawah, atau hubungi kami untuk mendapatkan penyelesaian pengedap yang lebih sesuai dan disesuaikan.

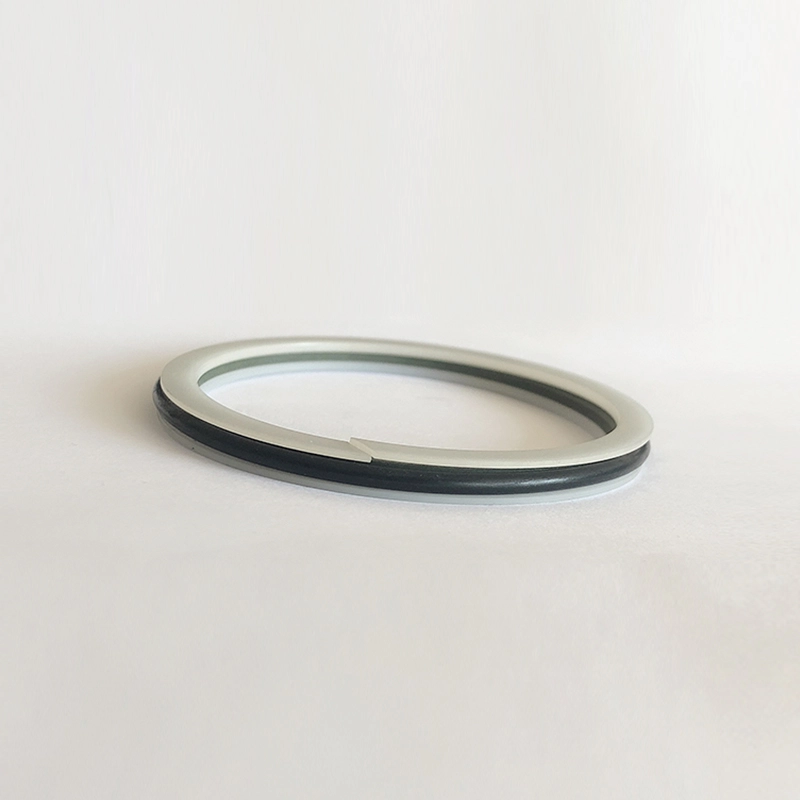

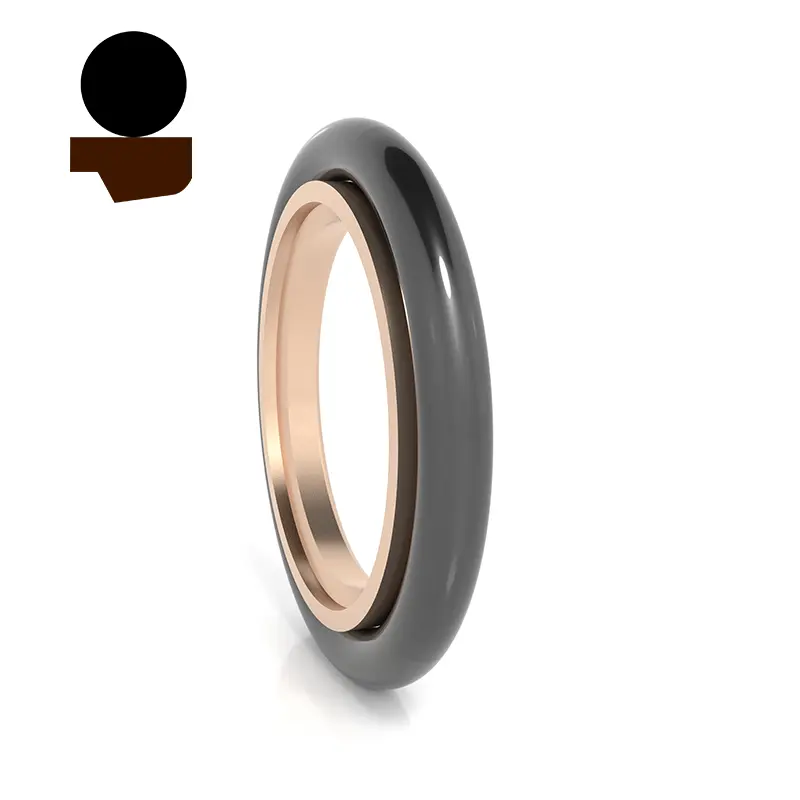

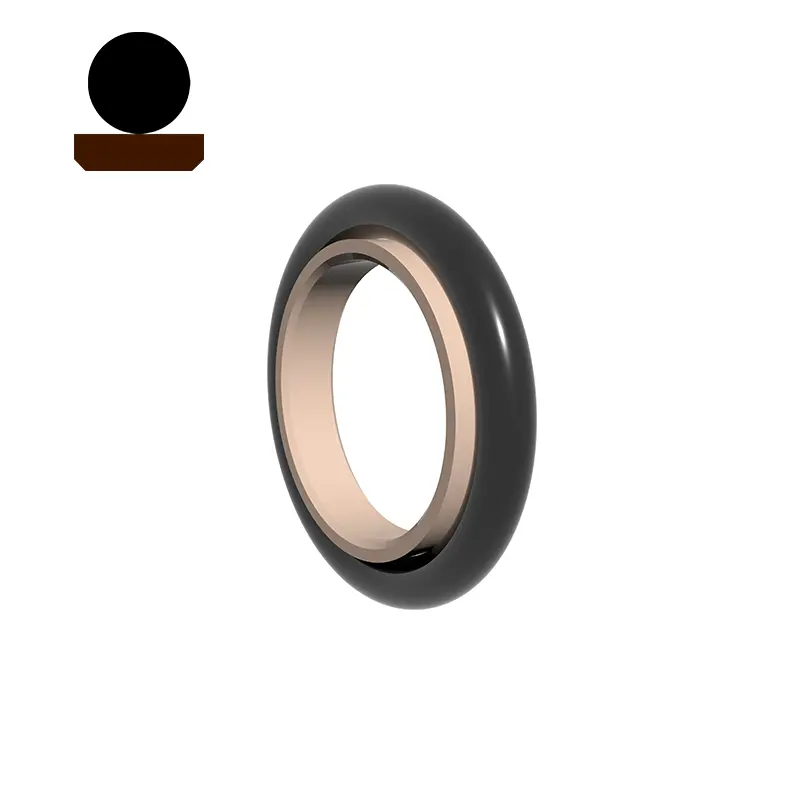

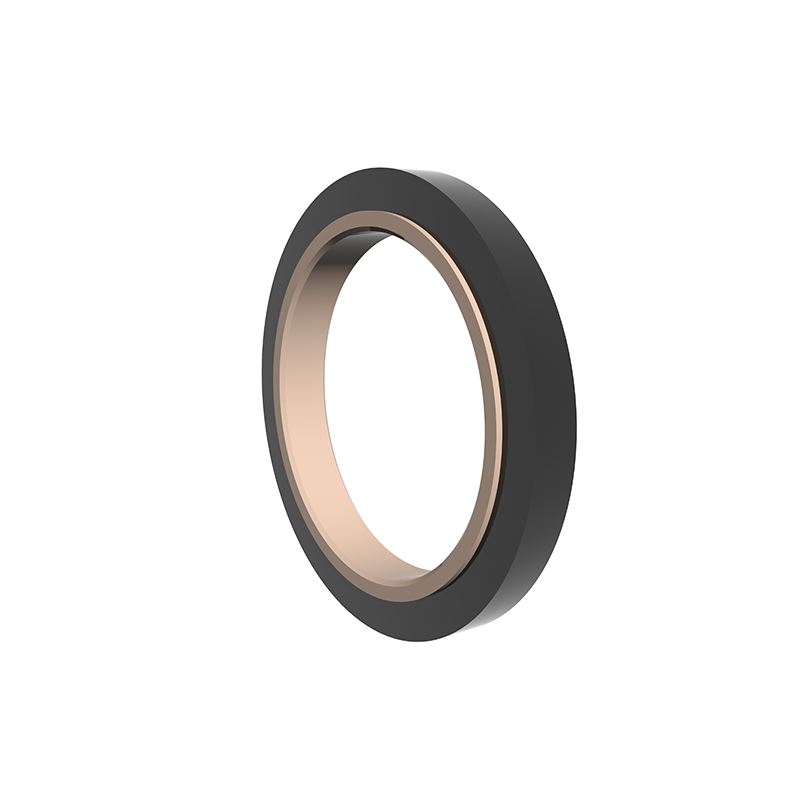

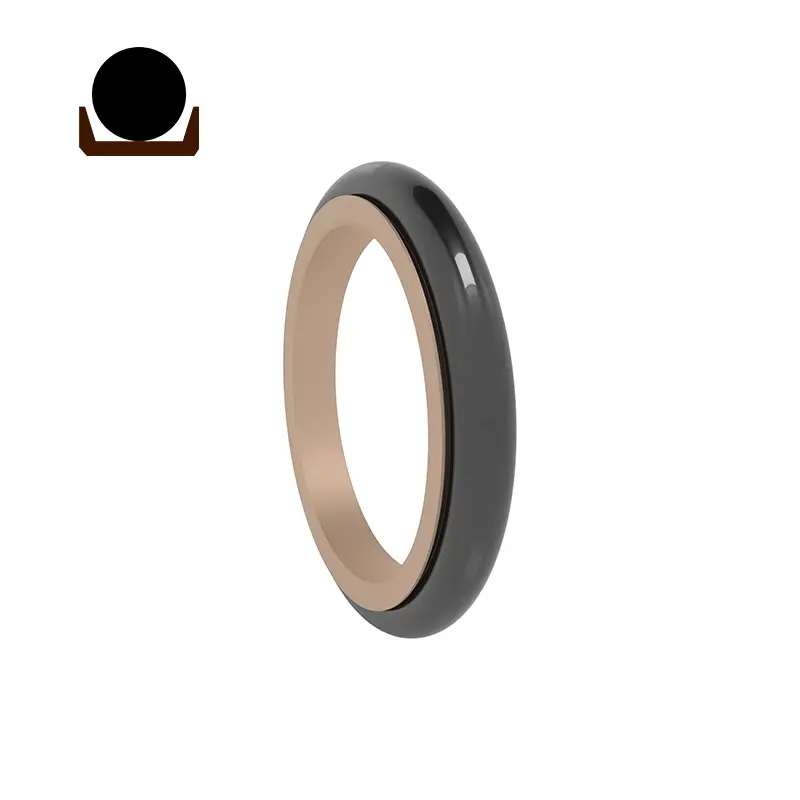

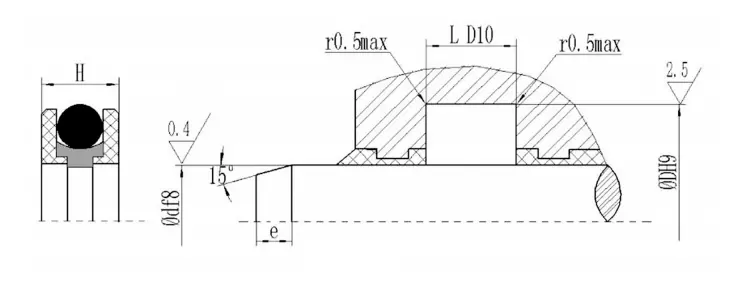

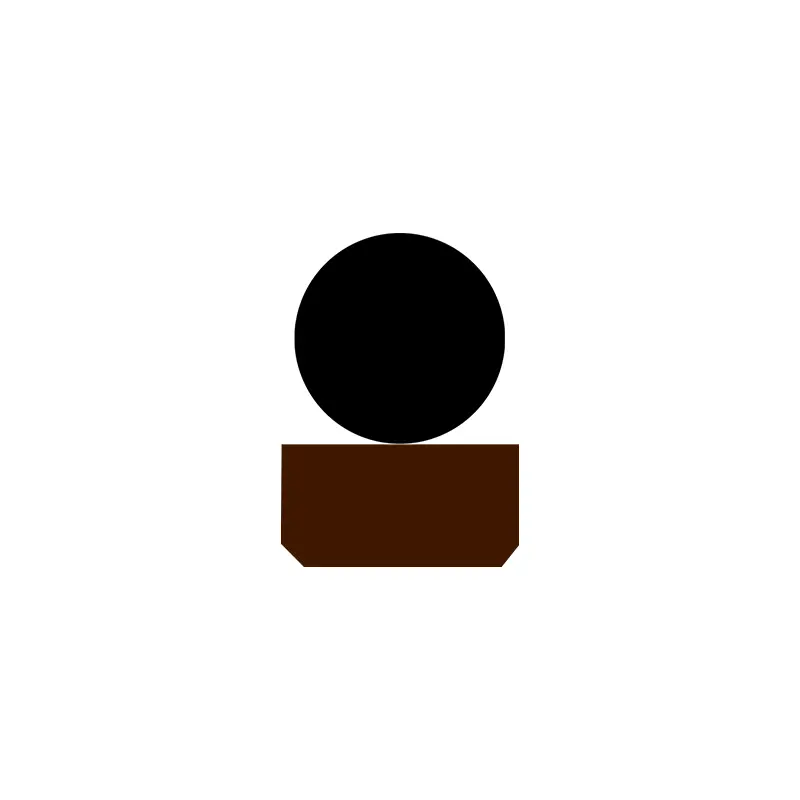

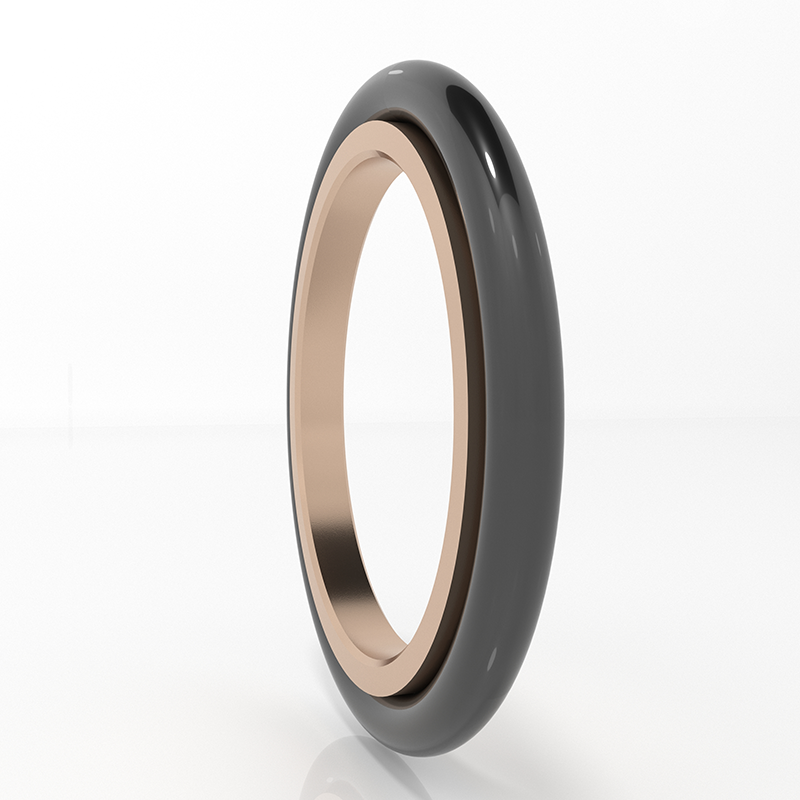

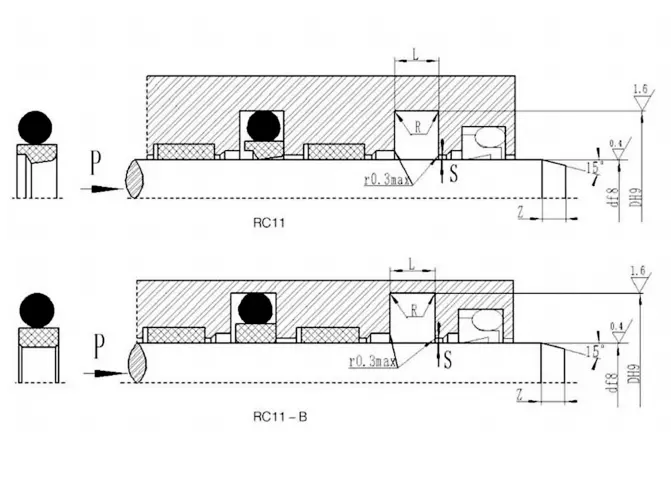

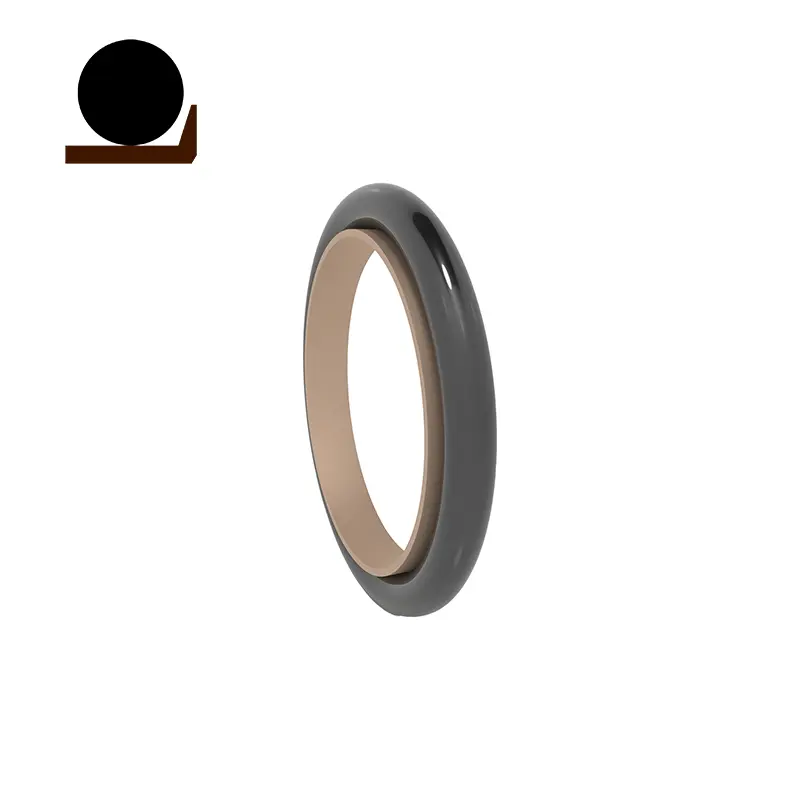

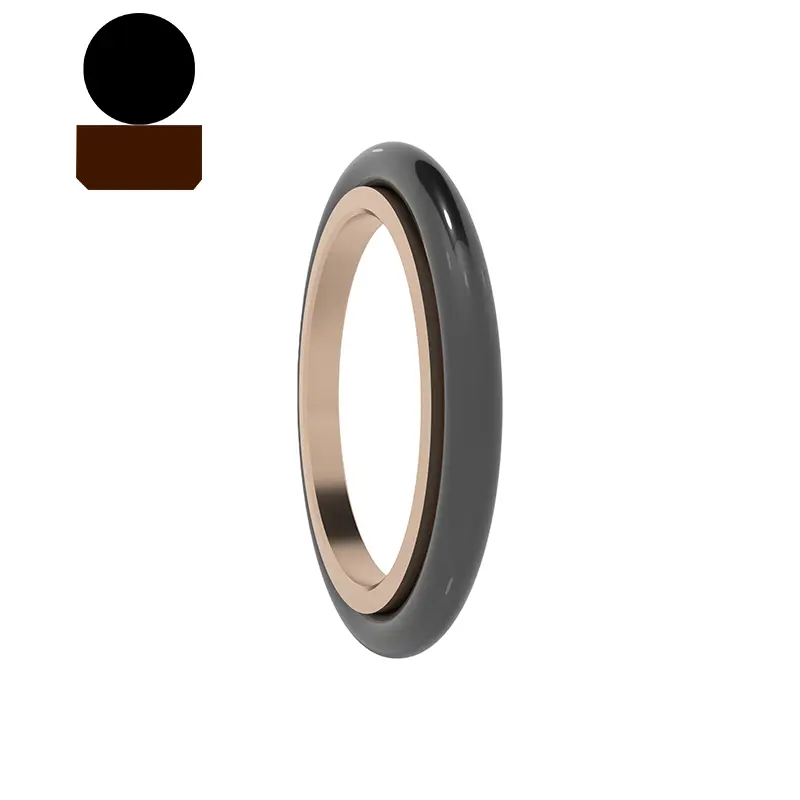

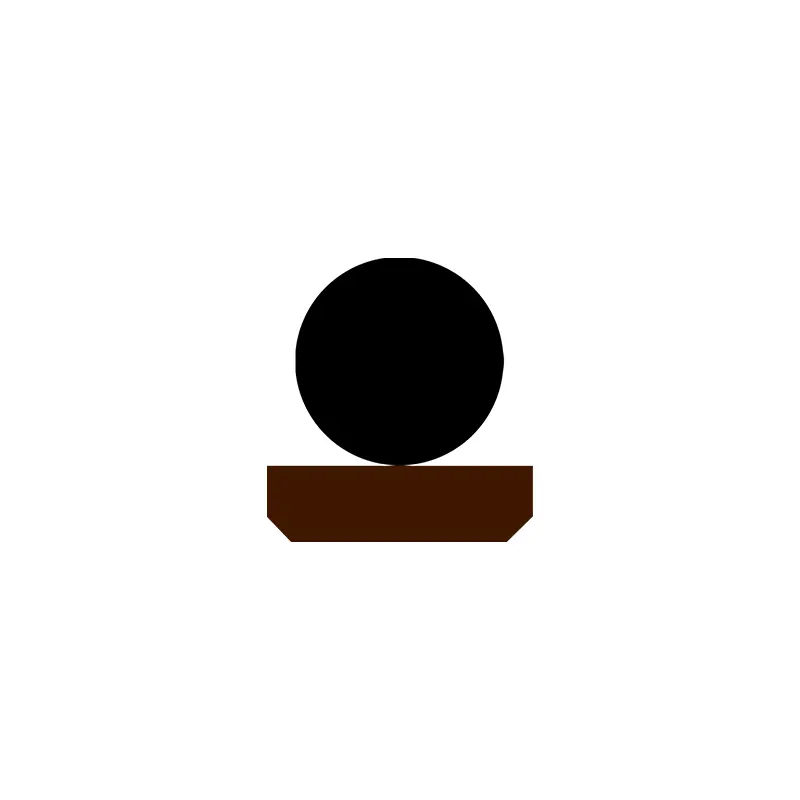

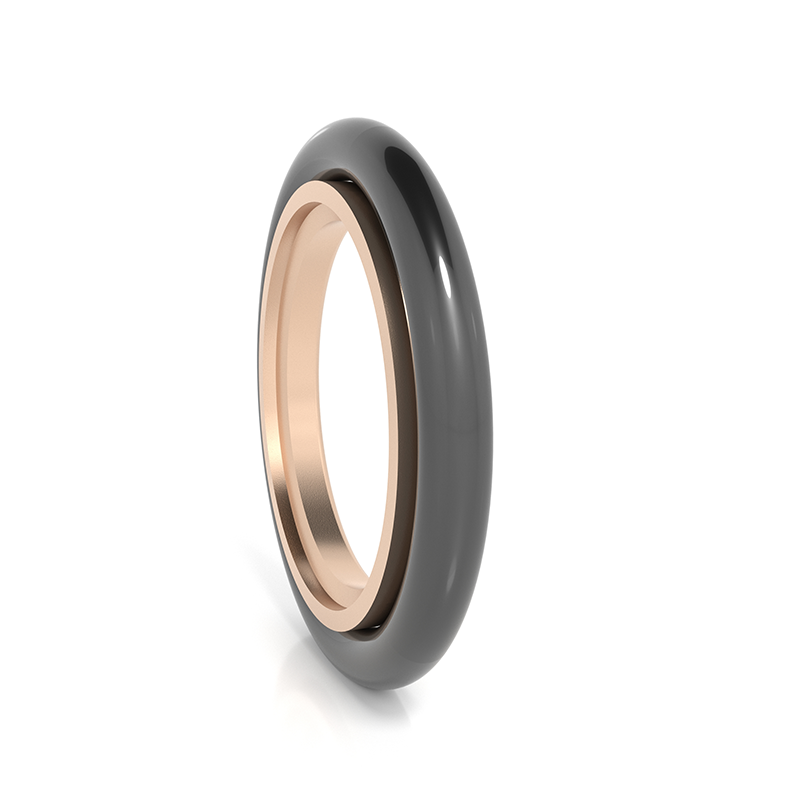

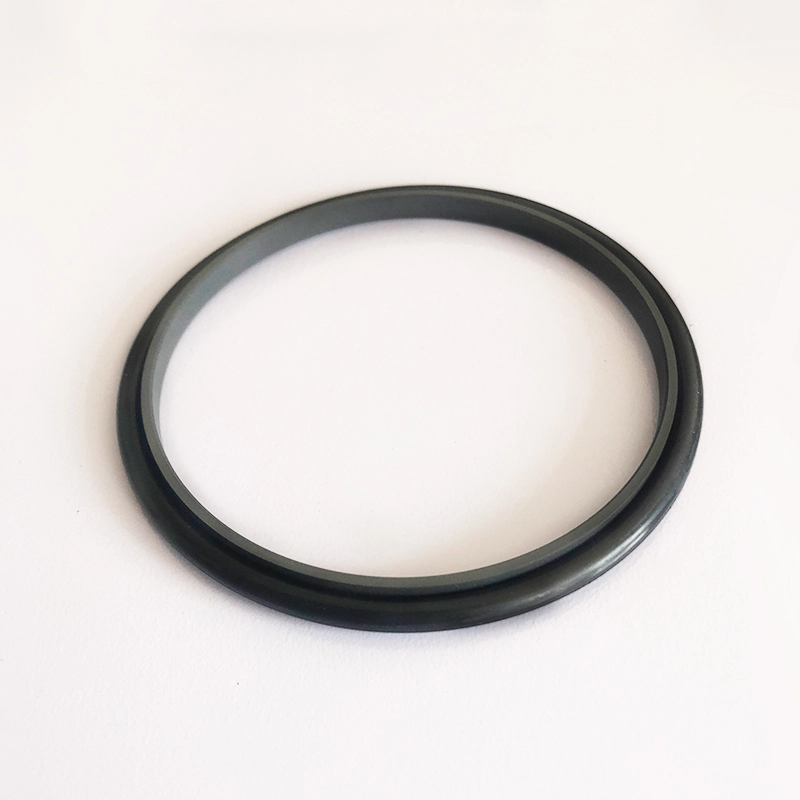

RC11 terdiri daripada cincin pengedap PTFE yang diisi dan cincin getah berbentuk O, sesuai untuk gerakan timbal balik hidraulik satu arah.

RC11-B terdiri daripada cincin pengedap segi empat tepat PTFE dan cincin getah berbentuk O, sesuai untuk gerakan timbal balik hidraulik dua hala. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Ia biasanya digunakan bersempena dengan cincin panduan. Alur berpecah (terbuka) hendaklah digunakan untuk diameter rod kurang daripada 30mm. Ciri -ciri:

1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;

3. Kehidupan yang tinggi, boleh digunakan untuk meterai pelinciran bebas minyak;

4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;

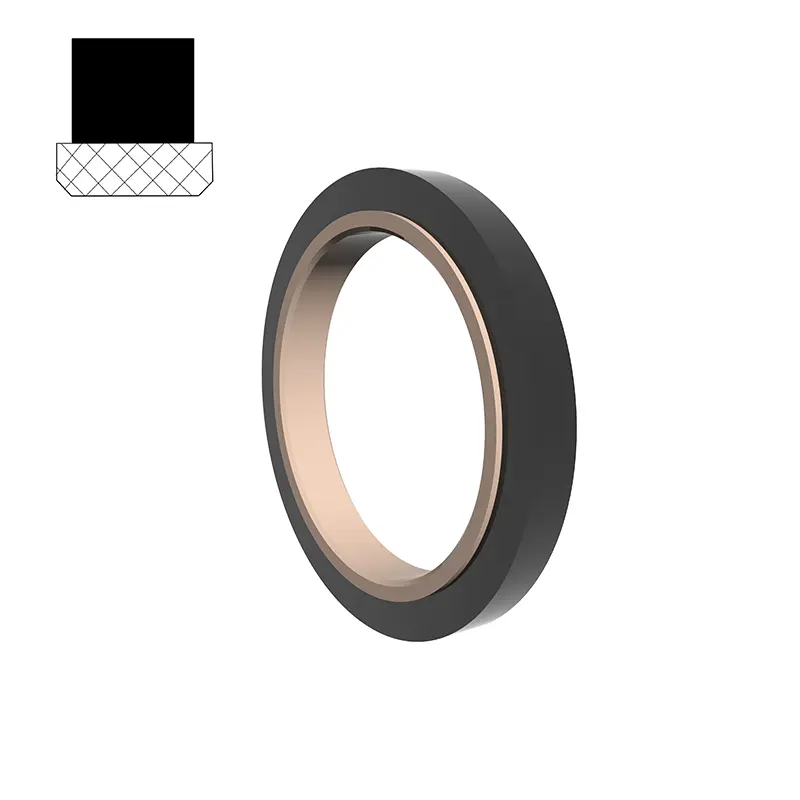

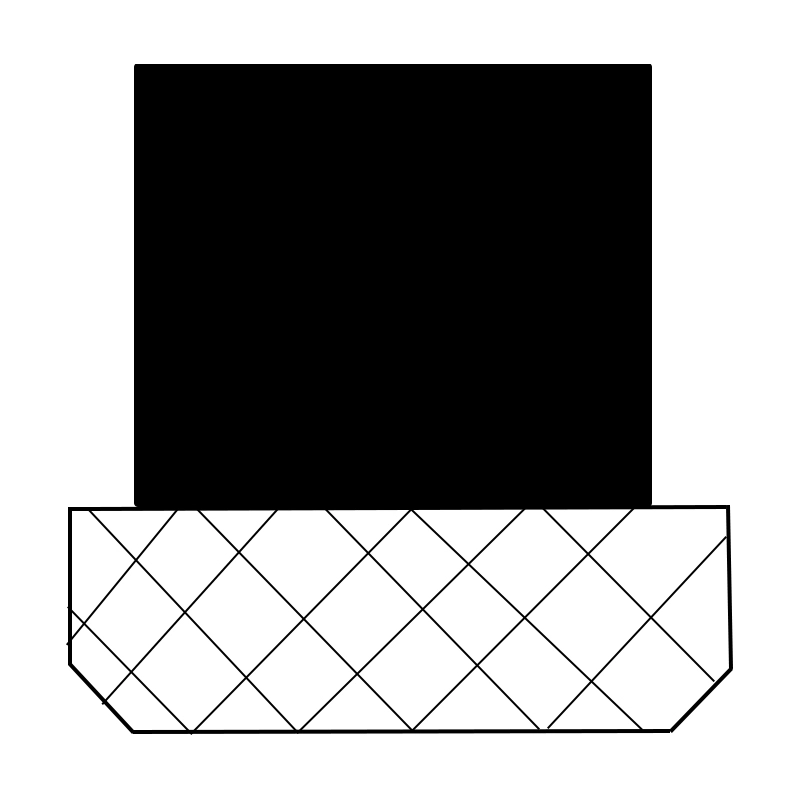

RC12 terdiri daripada cincin pengedap PTFE yang diisi dan cincin getah segi empat tepat, sesuai untuk gerakan timbal balik hidraulik. Cincin segi empat tepat menyediakan daya radial dan mengimbangi memakai cincin pengedap. Ia biasanya digunakan bersempena dengan cincin panduan. Alur berpecah (terbuka) hendaklah digunakan untuk diameter rod kurang daripada 30mm. Ia kebanyakannya digunakan dalam peralatan hidraulik berat.

Ciri -ciri:

1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

2. Kestabilan tekanan yang sangat tinggi di bawah tekanan dan keadaan yang keras;

3. Kehidupan yang tinggi, boleh digunakan untuk meterai pelinciran bebas minyak;

4. boleh digunakan untuk menyegel media kelikatan rendah seperti air;

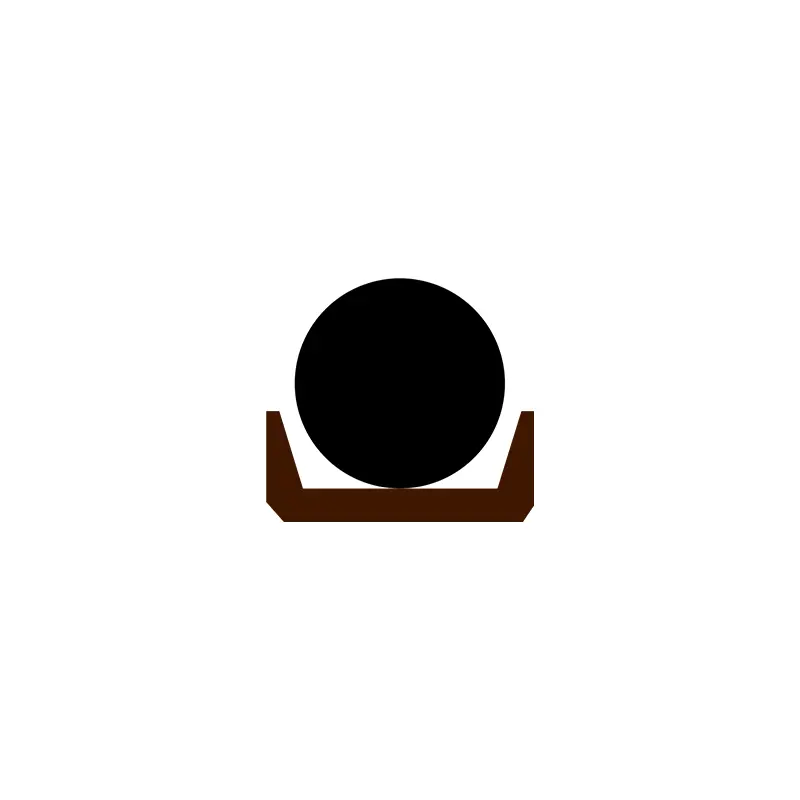

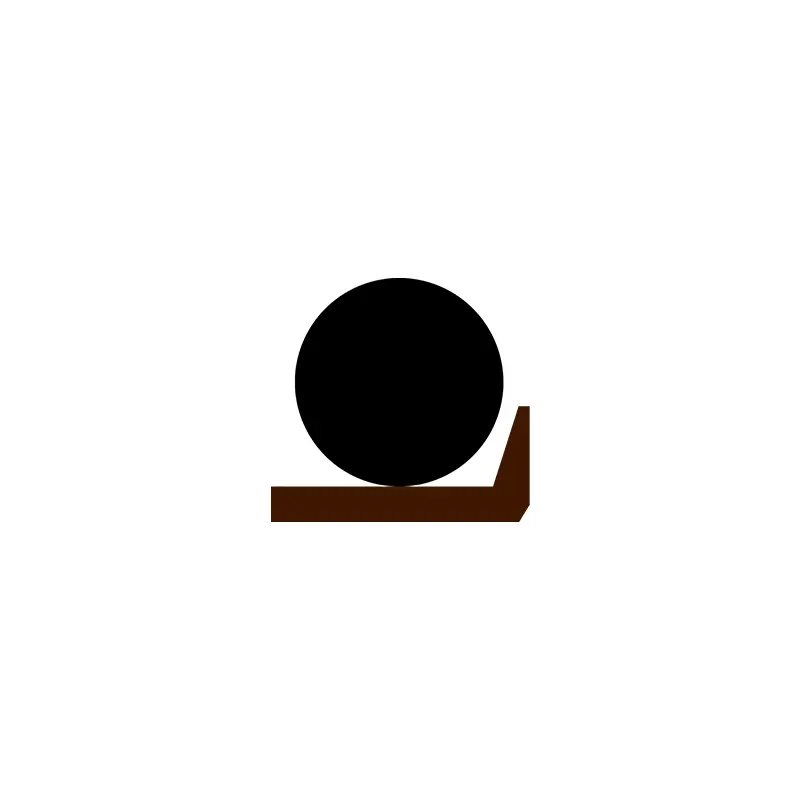

SPNC/RC13 terdiri daripada cincin pengedap berbentuk cap PTFE dan cincin getah berbentuk O, yang sesuai untuk pengedap tekanan tinggi hidraulik dan pneumatik. Cincin berbentuk O menyediakan daya radial dan mengimbangi memakai cincin pengedap. Cincin pengedap mengamalkan reka bentuk bibir nipis, yang mempunyai keupayaan pampasan susulan yang baik, jadi prestasi pengedap adalah baik dan boleh dipasang di alur cincin GB12350. Alur berpecah (terbuka) hendaklah digunakan untuk diameter rod kurang daripada 30mm. Ciri -ciri:

1. Ia boleh digunakan untuk kedua -dua hidraulik dan pneumatik, dan boleh digunakan untuk pengedap tekanan dua arah;

2. Geseran rendah, rintangan permulaan yang kecil, pergerakan lancar, geseran dinamik dan statik yang sama, dan tidak merayap;

3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;

4. Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah;

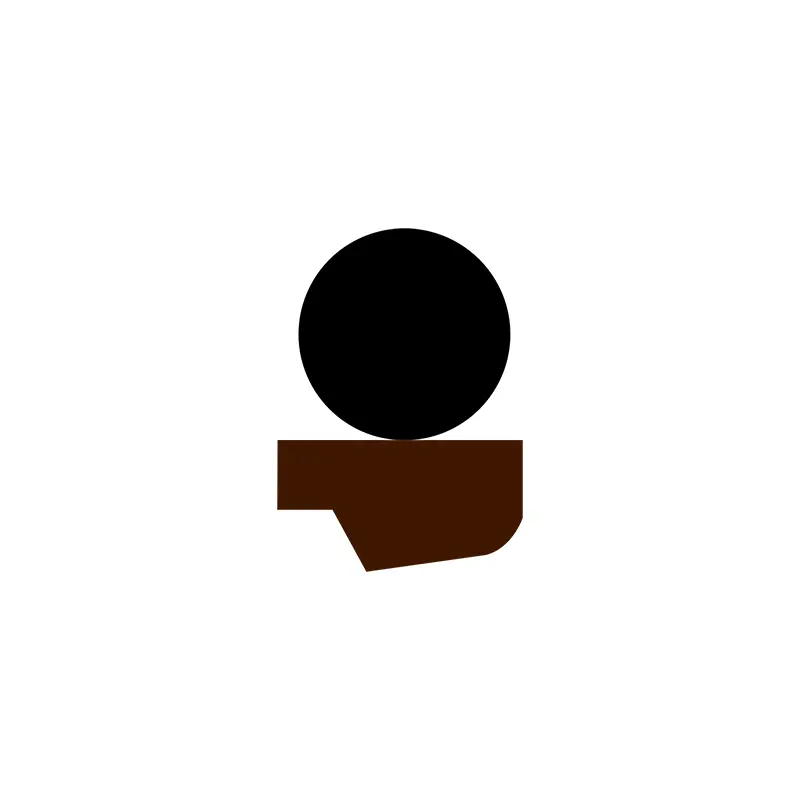

RC14 terdiri daripada cincin pengedap segi tiga PTFE dan cincin getah berbentuk O, yang sesuai untuk gerakan hidraulik dan pneumatik yang berulang-ulang. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Oleh kerana cincin pengedap mengamalkan reka bentuk bibir nipis, keupayaan pampasan susulan lebih baik, jadi prestasi pengedap adalah baik. Alur berpecah (terbuka) harus digunakan untuk diameter rod kurang dari 30mm. Ciri -ciri:

1. Ia boleh digunakan untuk kedua -dua hidraulik dan pneumatik;

2 geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;

4. Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah;

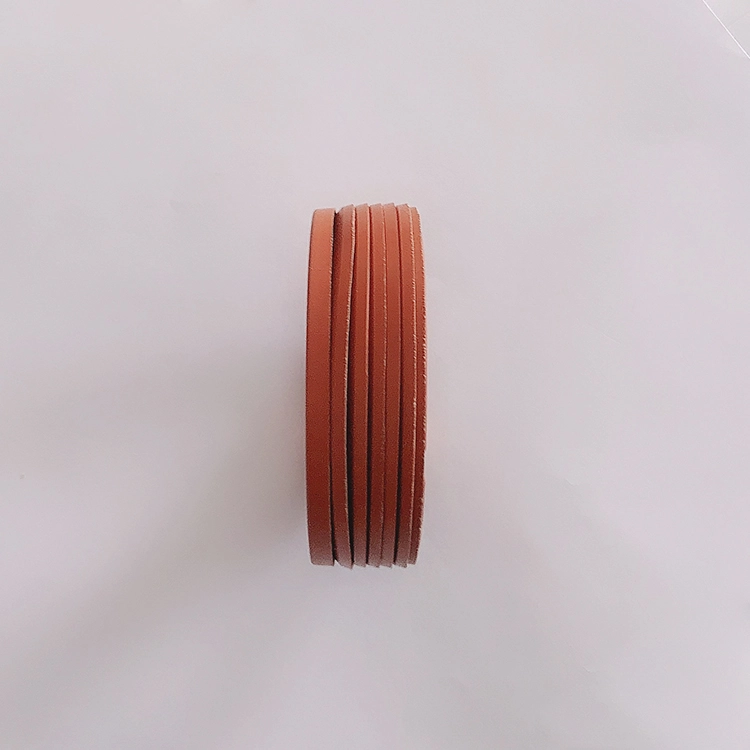

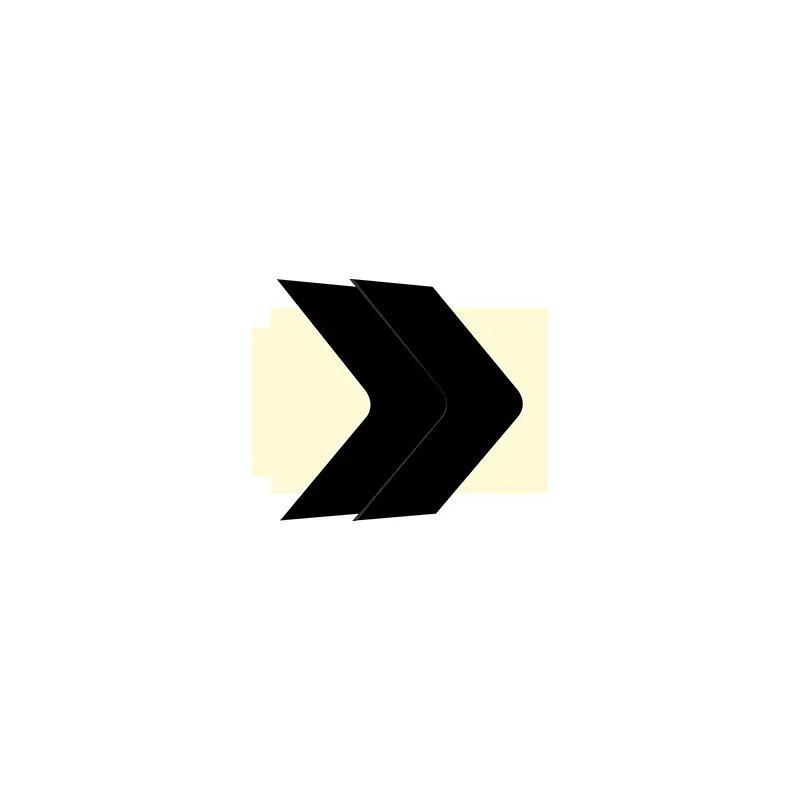

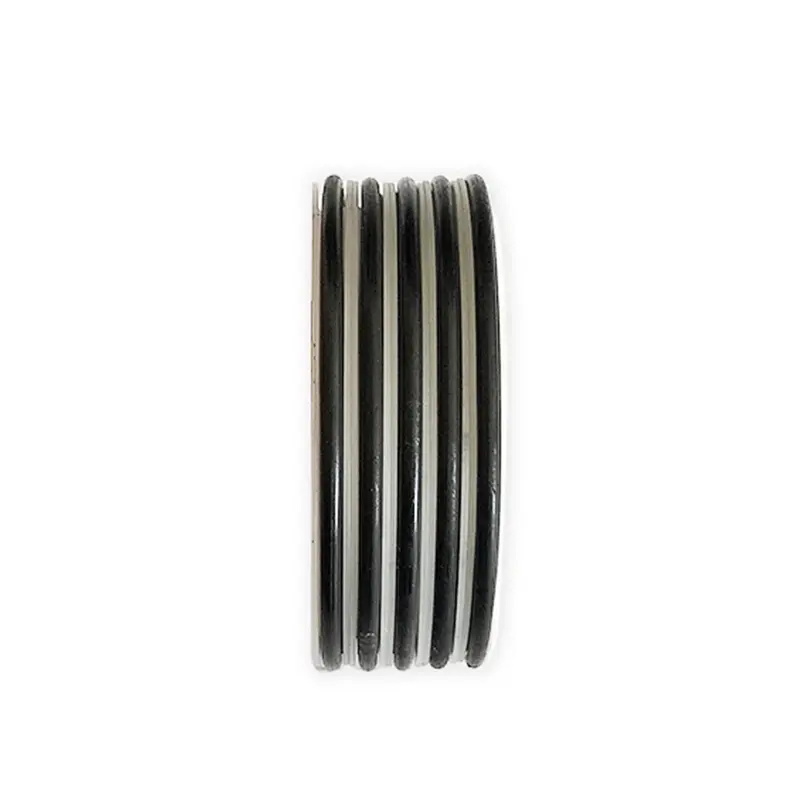

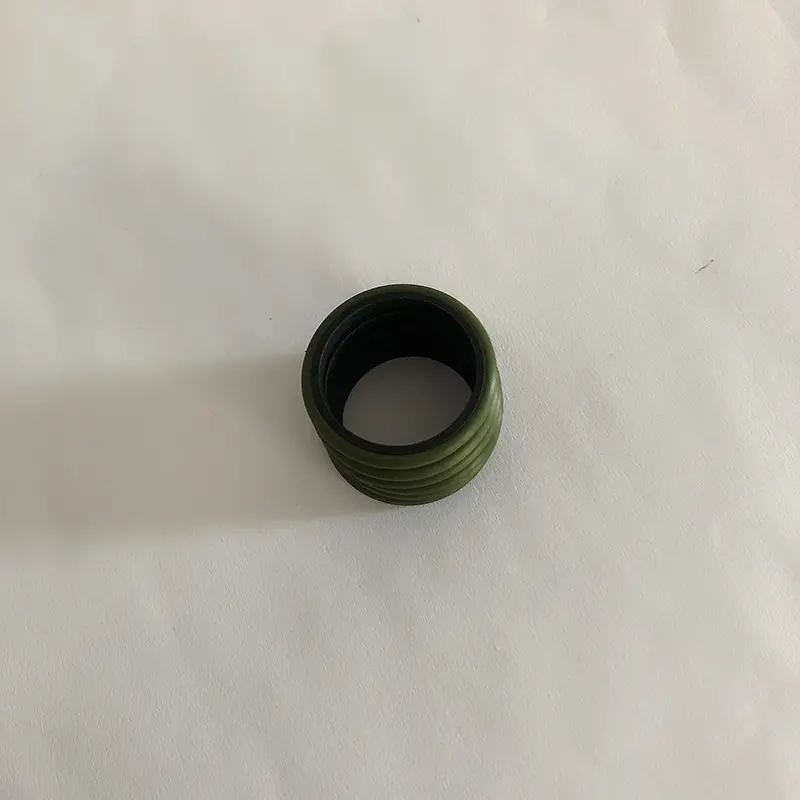

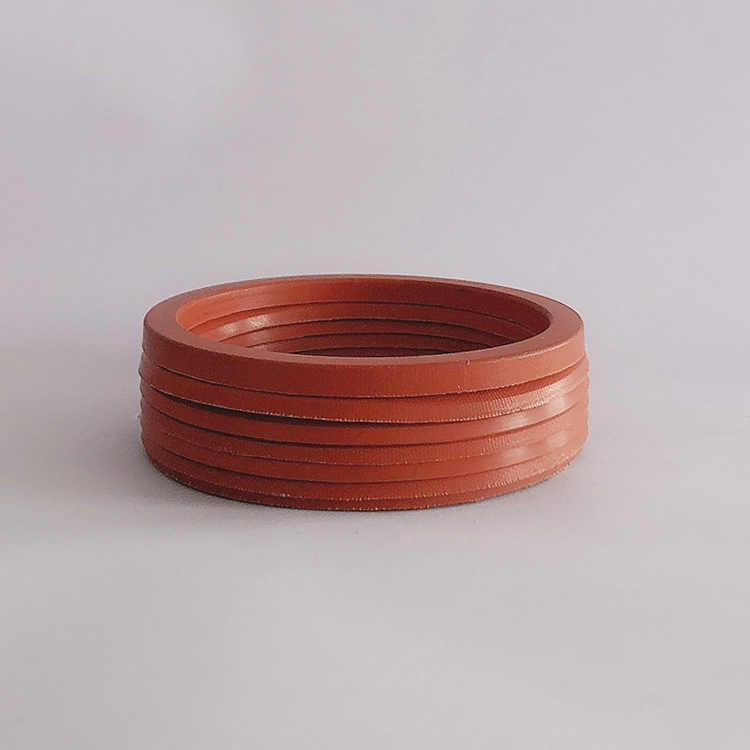

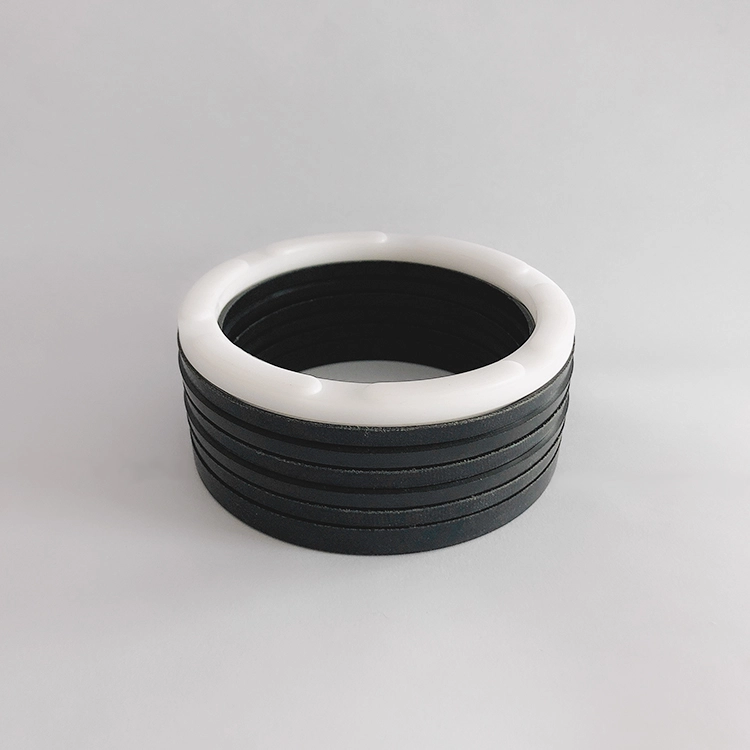

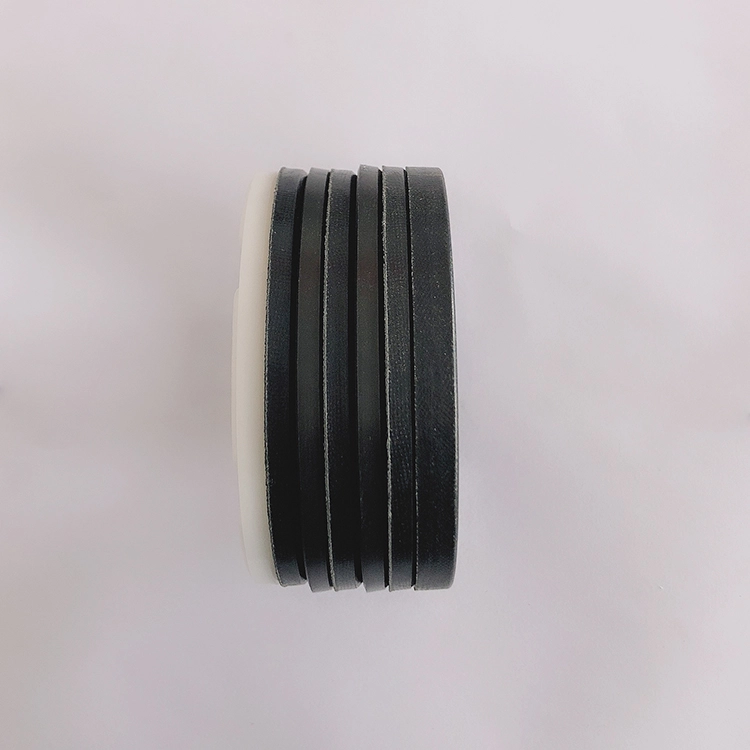

RC15 terdiri daripada satu set (lebih daripada 3) cincin pengedap berbentuk V, cincin tekanan dan cincin sokongan, dan sesuai untuk gerakan timbal balik hidraulik satu arah. Grease yang serasi dengan bahan pengedap mesti digunakan semasa pemasangan. Ia tidak boleh dipasang dalam alur integral (tertutup). Ciri -ciri:

1. Pelbagai bahan boleh didapati, yang boleh diselaraskan secara optimum untuk memenuhi pelbagai tujuan;

2. Ia boleh digunakan di bawah keadaan kerja yang keras dan sesuai untuk hampir semua media dan keadaan yang keras;

3. Ia mempunyai hayat perkhidmatan yang panjang dan boleh digunakan untuk meterai pelincir bebas minyak (pemilihan bahan yang munasabah);

4. Pengedap dan geseran boleh diselaraskan dengan menyesuaikan gasket, dan saiz paksi boleh diselaraskan dengan menambah atau mengeluarkan cincin pengedap berbentuk V;

5. Ia boleh berfungsi dengan berkesan walaupun kualiti permukaan pengedap adalah miskin.

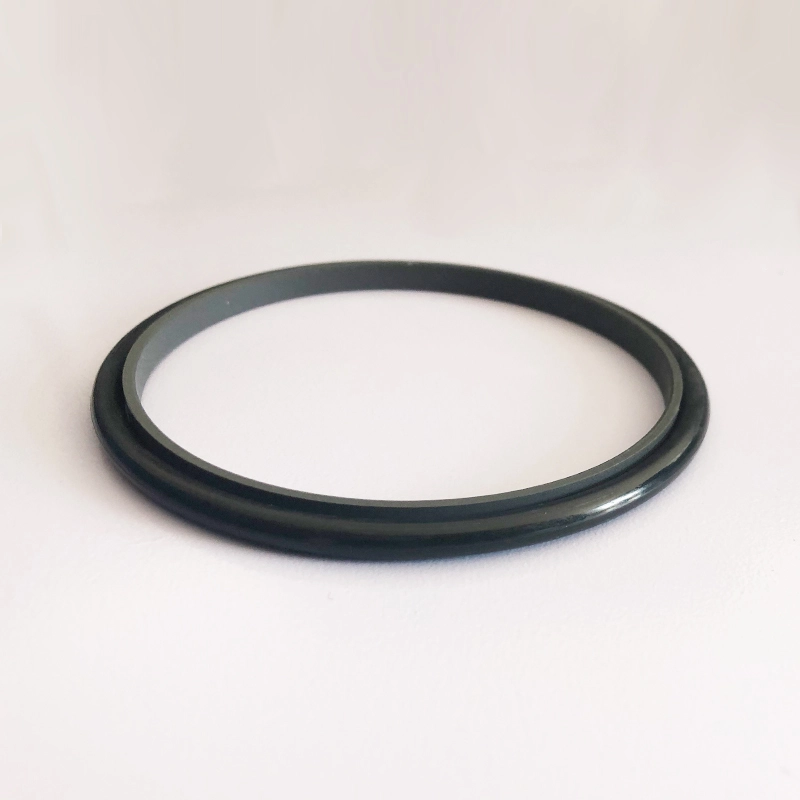

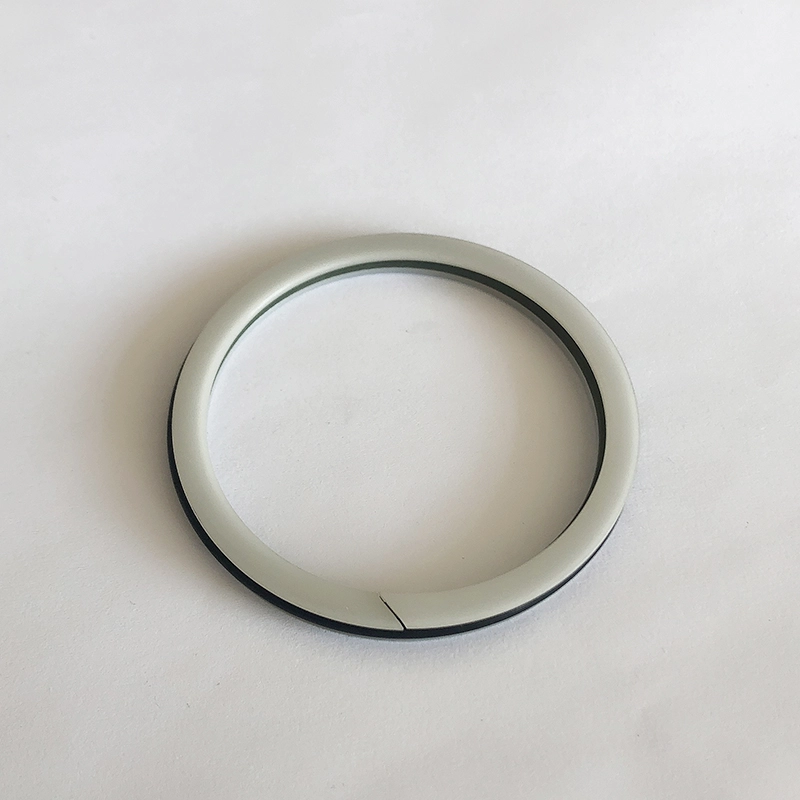

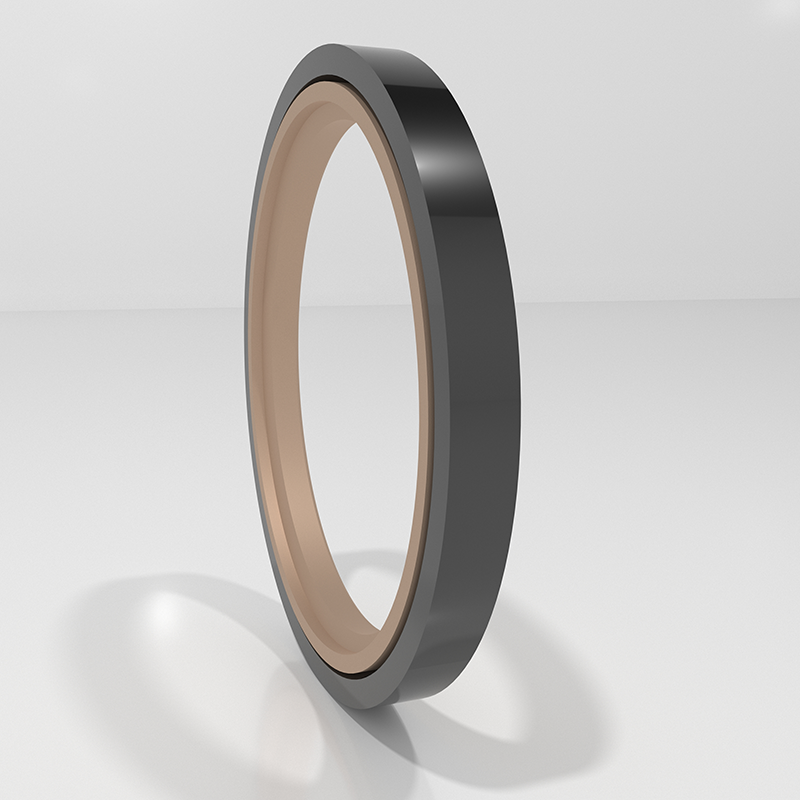

SPN terdiri daripada cincin pengedap segi empat tepat PTFE dan cincin getah segi empat tepat, sesuai untuk hidraulik dan pneumatic gerakan reciprocating gerakan pengedap tekanan bidirectional. Cincin segi empat tepat menyediakan daya radial dan mengimbangi memakai cincin pengedap. Alur berpecah (terbuka) hendaklah digunakan untuk diameter rod kurang daripada 30mm.

Ciri -ciri:

1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

2. Hydraulic dan pneumatic dwi-guna meterai, boleh digunakan untuk pengedap tekanan dua arah;

3. Kehidupan yang tinggi, boleh digunakan untuk meterai pelinciran bebas minyak;

4. Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah;

RC17 sesuai untuk pengedap tekanan dua arah hidraulik dan pneumatik. O-ring menyediakan daya radial dan mengimbangi memakai cincin pengedap. Alur berpecah (terbuka) hendaklah digunakan untuk diameter rod kurang daripada 30mm. Ciri -ciri:

1. Geseran rendah, rintangan permulaan kecil, pergerakan lancar, geseran dinamik dan statik yang sama, tidak merayap;

2. Hydraulic dan pneumatic dwi-guna meterai, boleh digunakan untuk pengedap tekanan dua arah;

3. Kehidupan yang panjang, boleh digunakan untuk meterai pelinciran bebas minyak;

4. Ruang struktur kecil, pemasangan dan penyelenggaraan yang mudah:

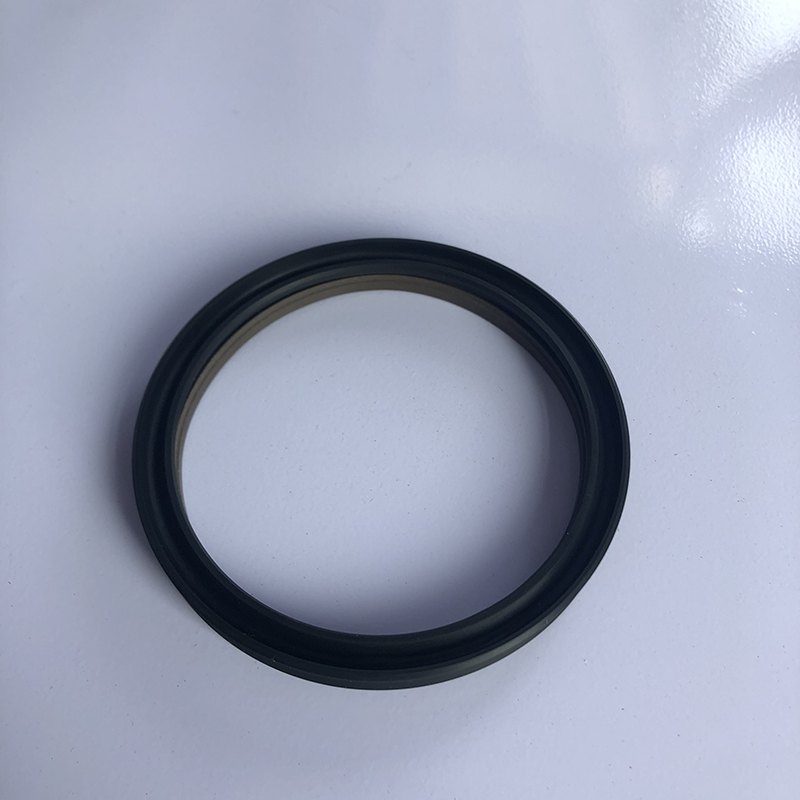

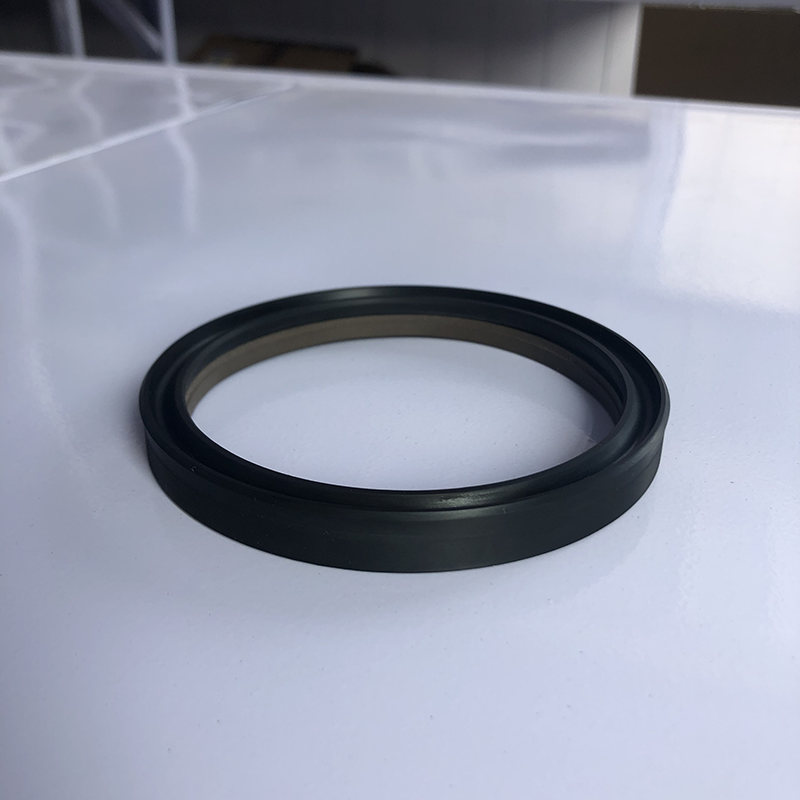

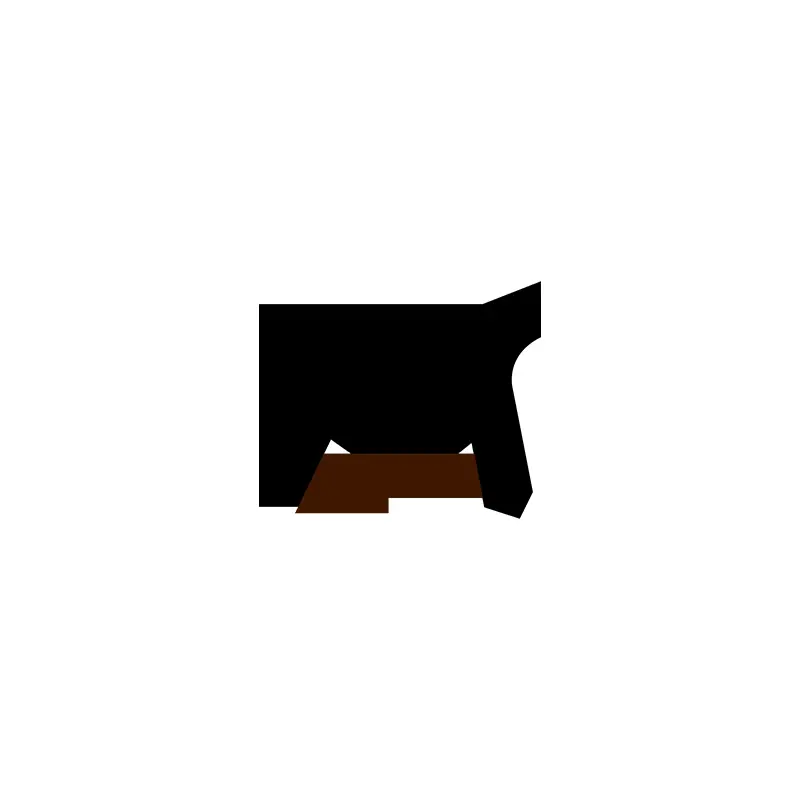

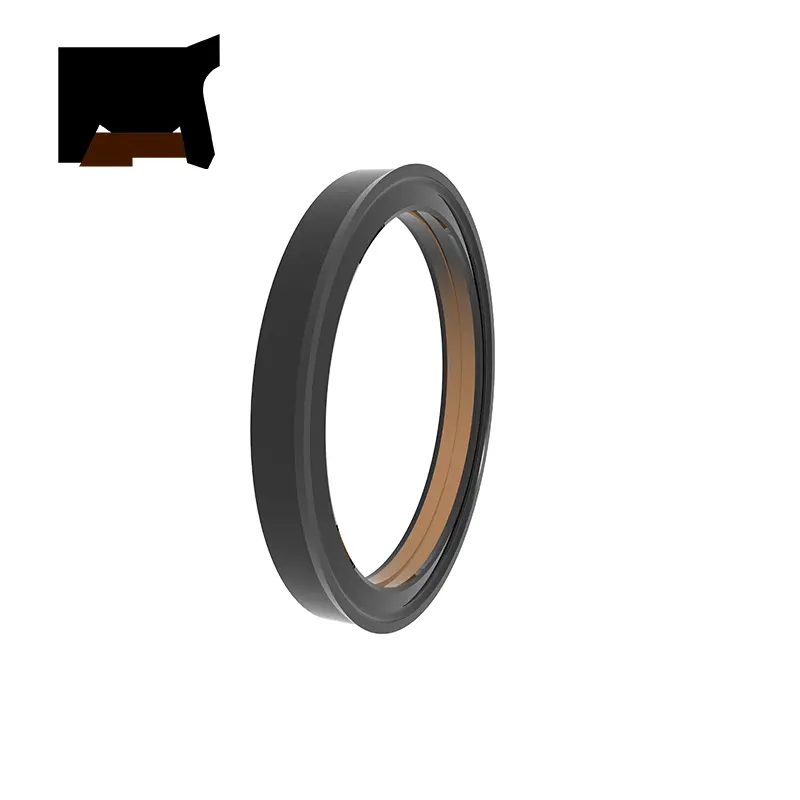

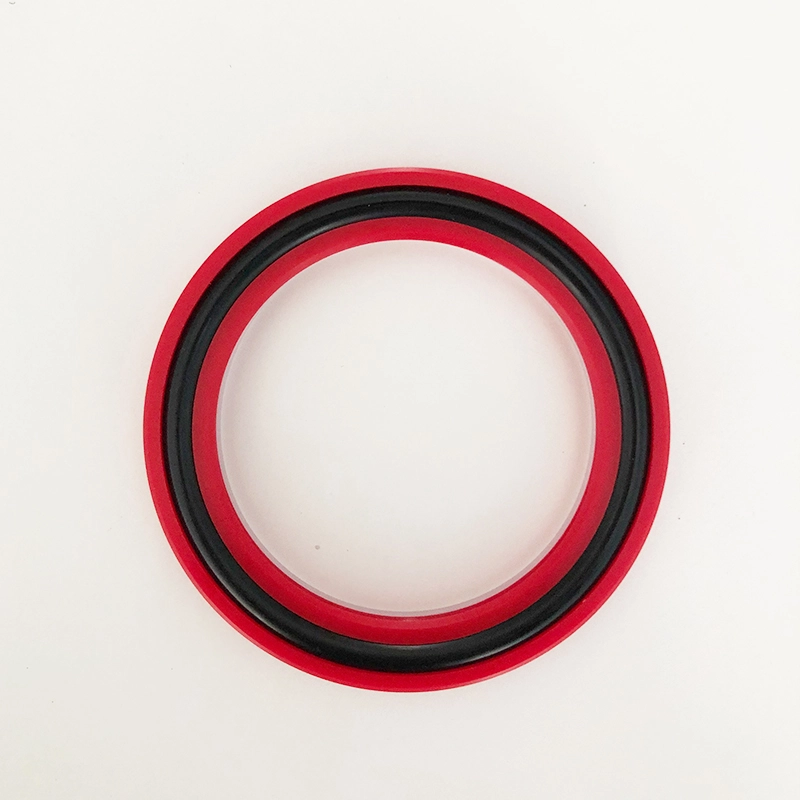

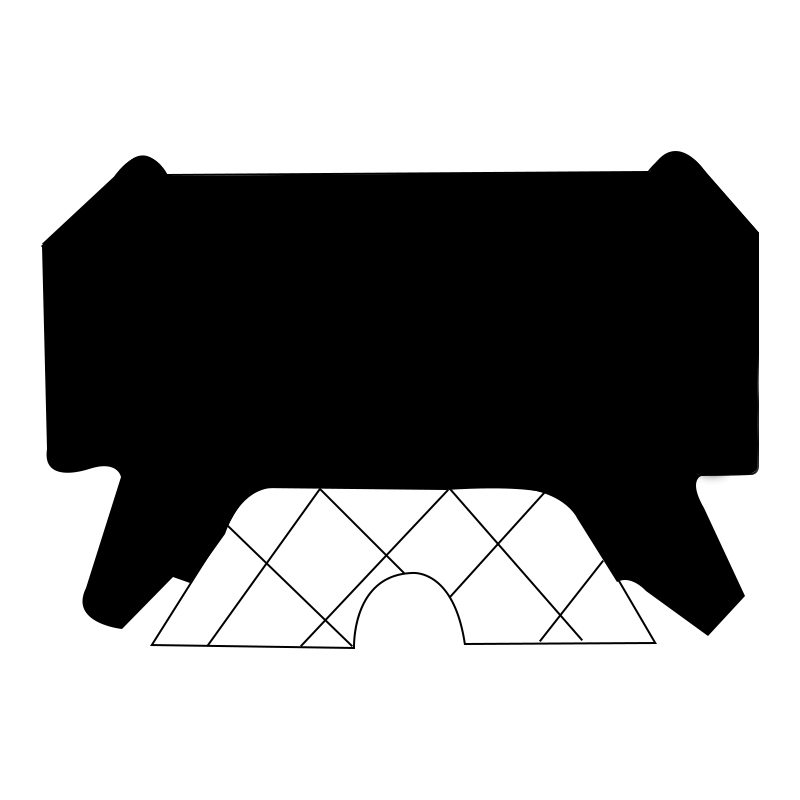

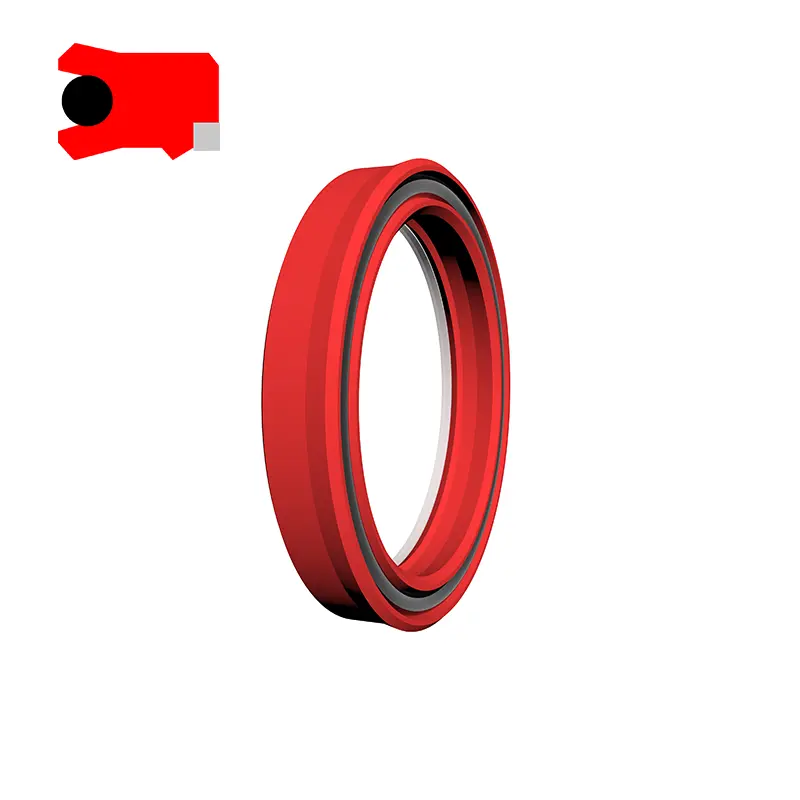

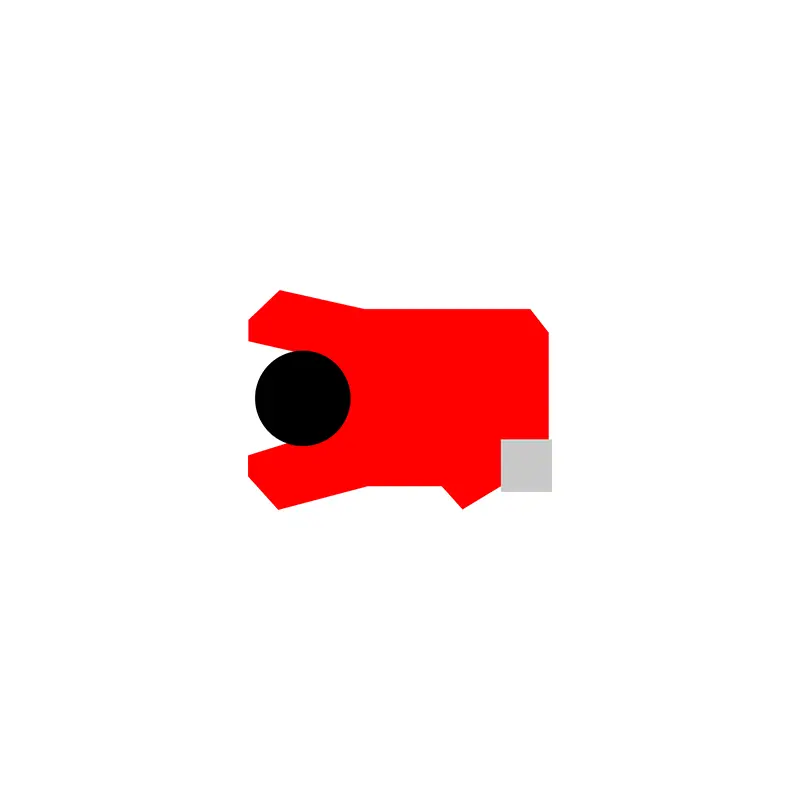

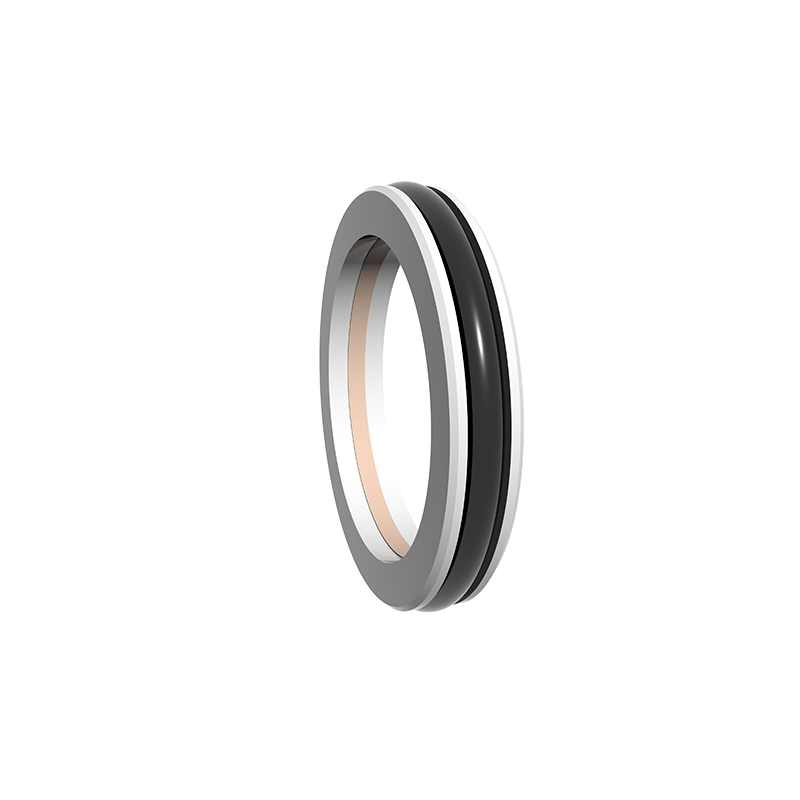

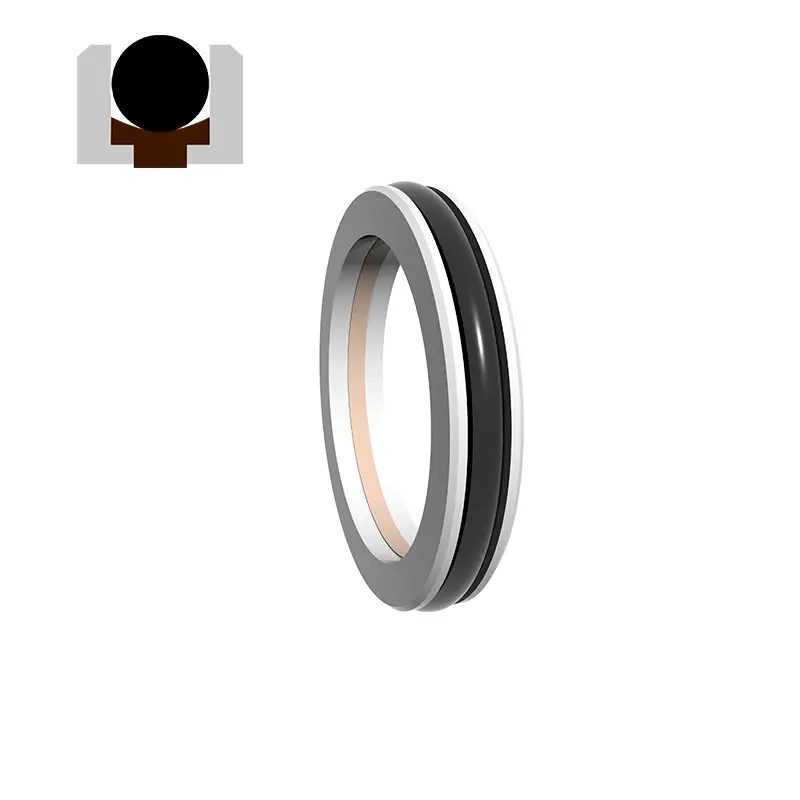

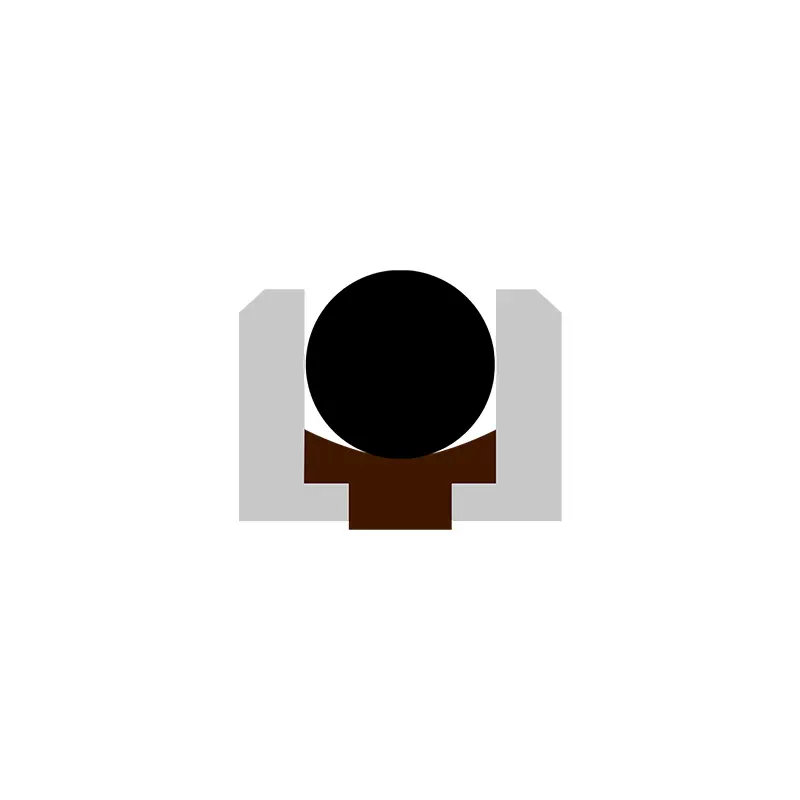

GTDI terdiri daripada elastomer getah berbentuk khas (atau poliuretana) dan cincin pengedap PTFE yang diubahsuai, dan mempunyai ciri-ciri pengedap yang baik, jangka panjang, geseran yang rendah, dan lain-lain. GGDI terdiri daripada cincin pengedap yang dipenuhi PTFE, dua cincin sokongan plastik berbentuk L dan daya elastik O-ring, dan mempunyai ciri-ciri pengedap yang baik, kehidupan yang panjang, geseran rendah, tidak merayap, dan lain-lain.

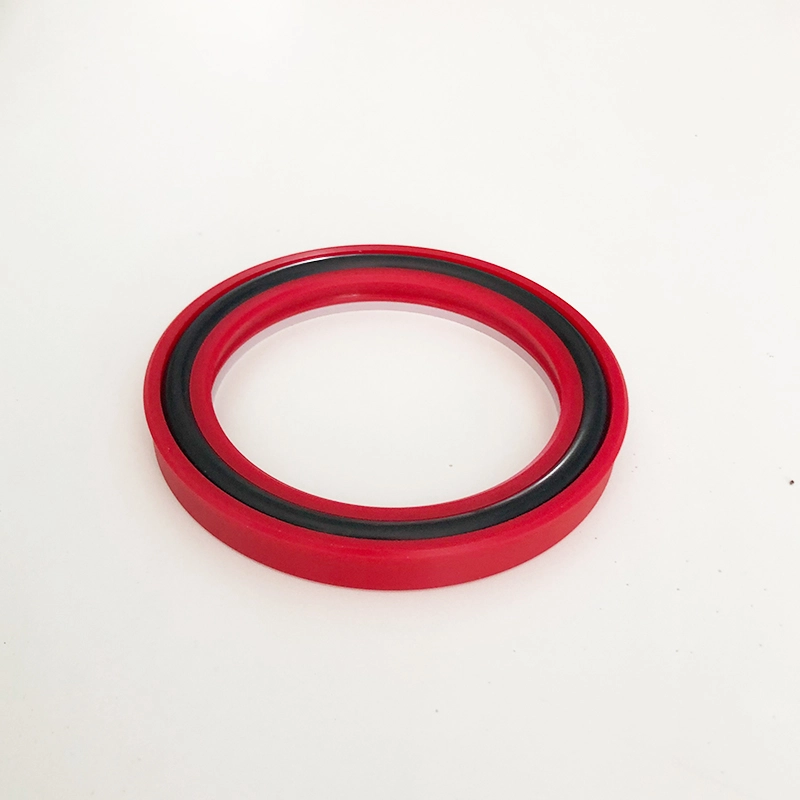

Cincin pengedap jenis BD adalah meterai rod omboh, terutamanya digunakan untuk penyedut penyedut, batang omboh, mesin penempaan dan peralatan hidraulik untuk peralatan berjalan. Ciri -ciri:

1. Tidak sensitif terhadap beban getaran dan puncak tekanan

2. Keupayaan anti-peluasan yang baik

3. Pengedap yang lebih baik di bawah tiada beban dan suhu rendah

4. Sesuai untuk keadaan kerja yang keras

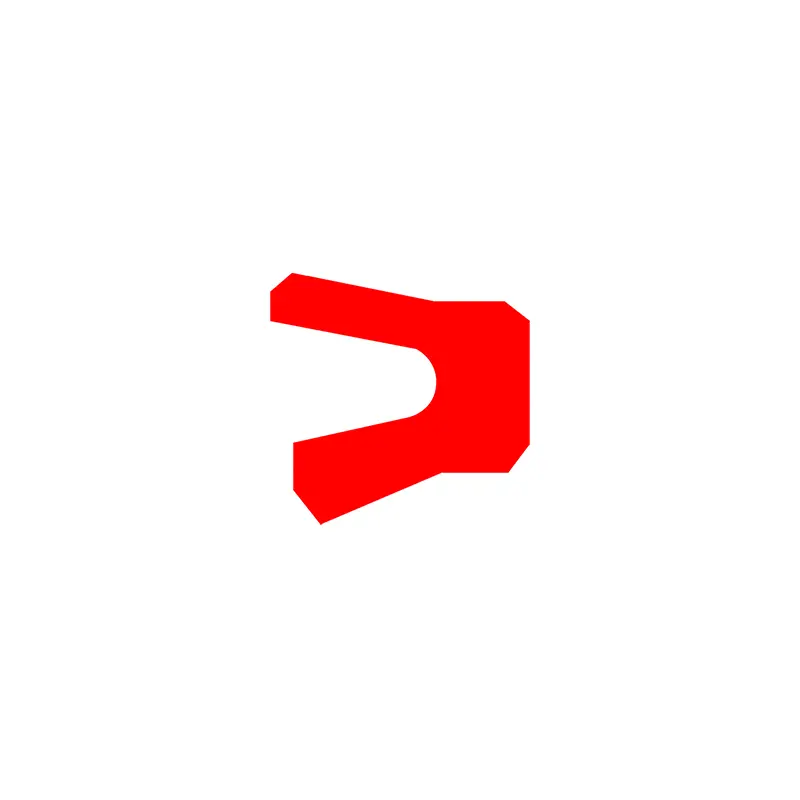

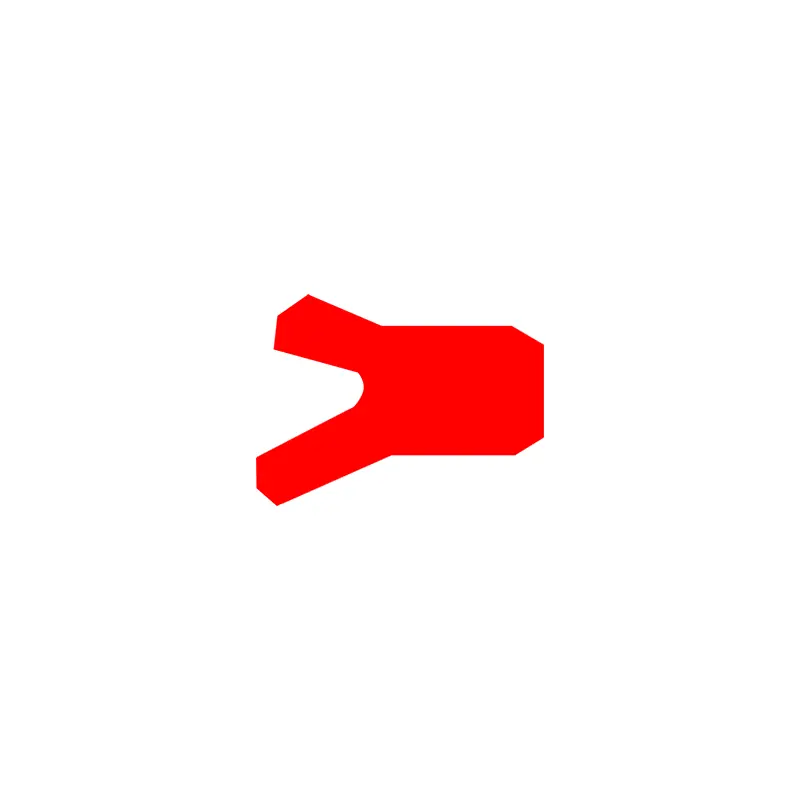

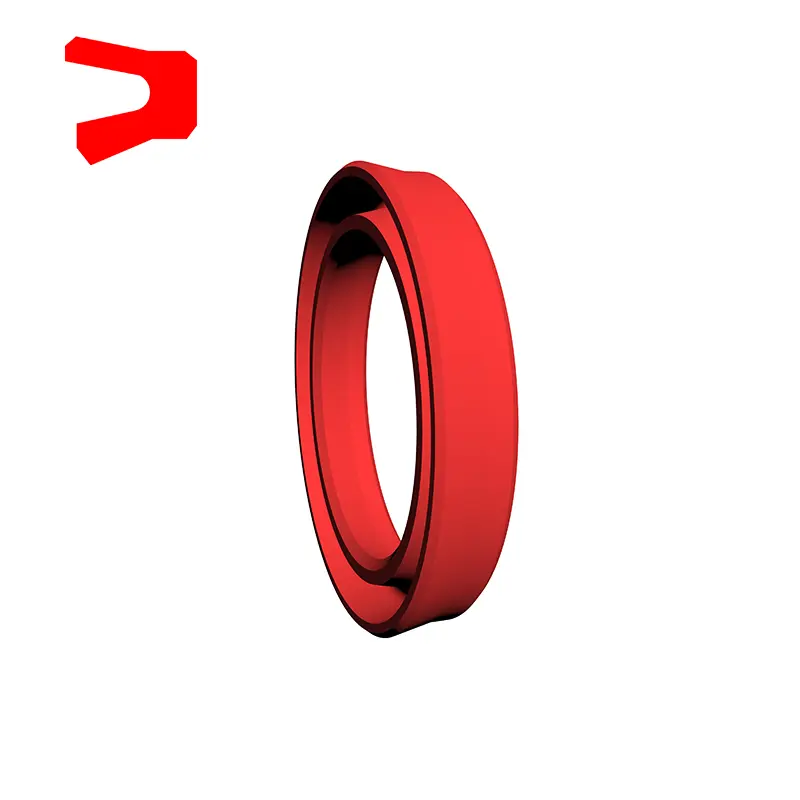

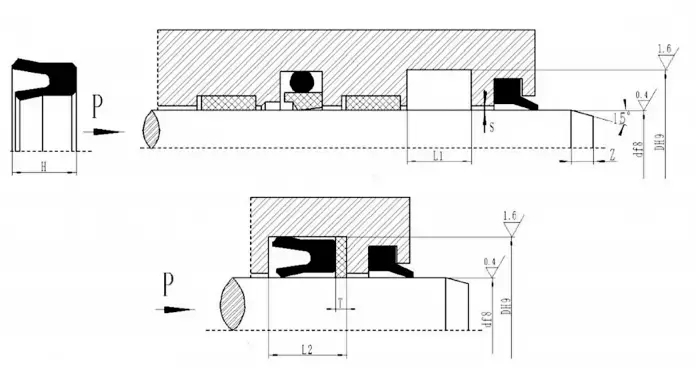

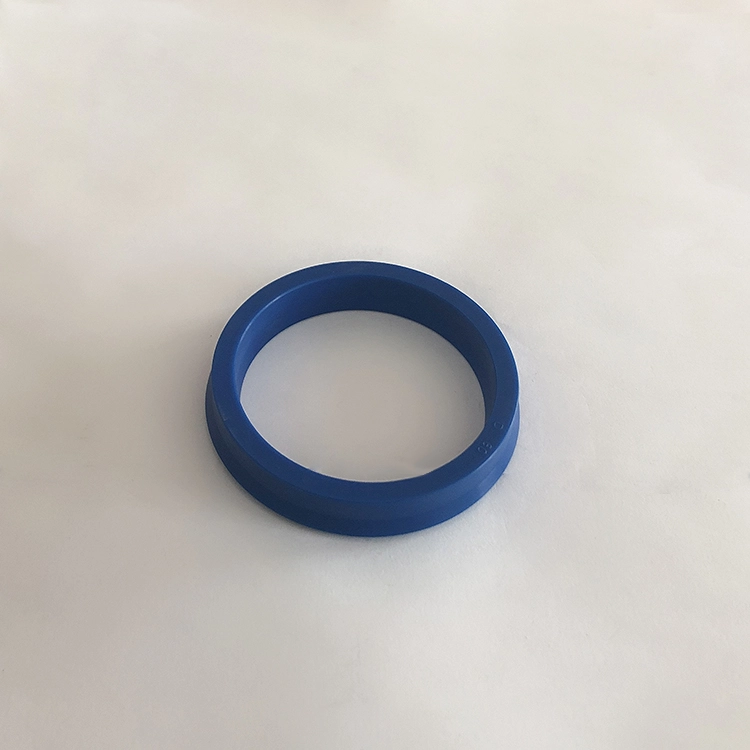

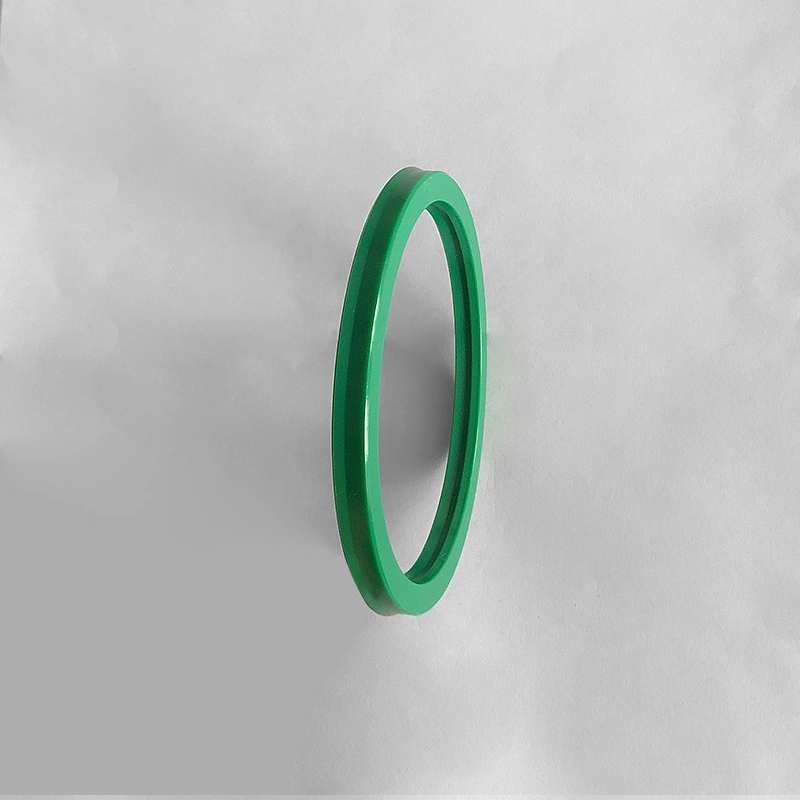

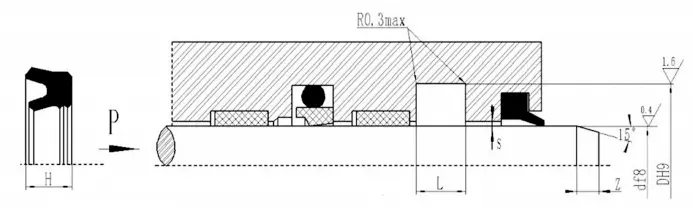

Cincin meterai jenis YXD untuk aci adalah meterai asimetrik yang digunakan secara khusus pada batang omboh. Ia sesuai untuk pengedap satu arah gerakan salingan hidraulik dan mempunyai prestasi pengedap yang baik. Apabila digunakan di bawah 12 ~ 32MPa, cincin penahan diperlukan di tumit. Alur itu mematuhi standard JB/ZQ4265-97. Ciri -cirinya:

1. Berkenaan dengan beban ringan dan beban sederhana;

2. Prestasi pengedap yang baik untuk kedua-dua tekanan tinggi dan meterai tekanan rendah;

3. Pelbagai bahan boleh didapati, dan prestasi rintangan sederhana lebih luas;

4. Struktur mudah dan pemasangan dan penyelenggaraan yang mudah.

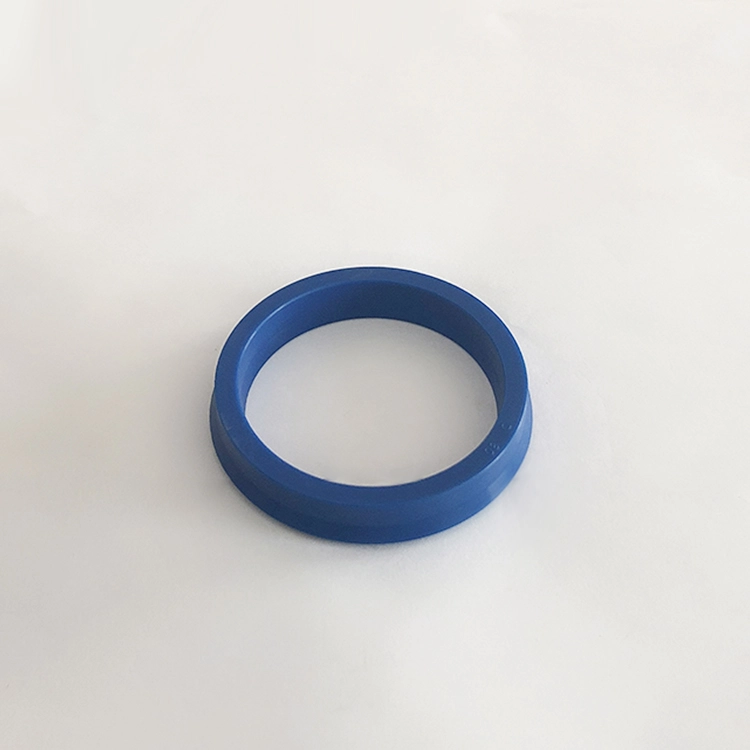

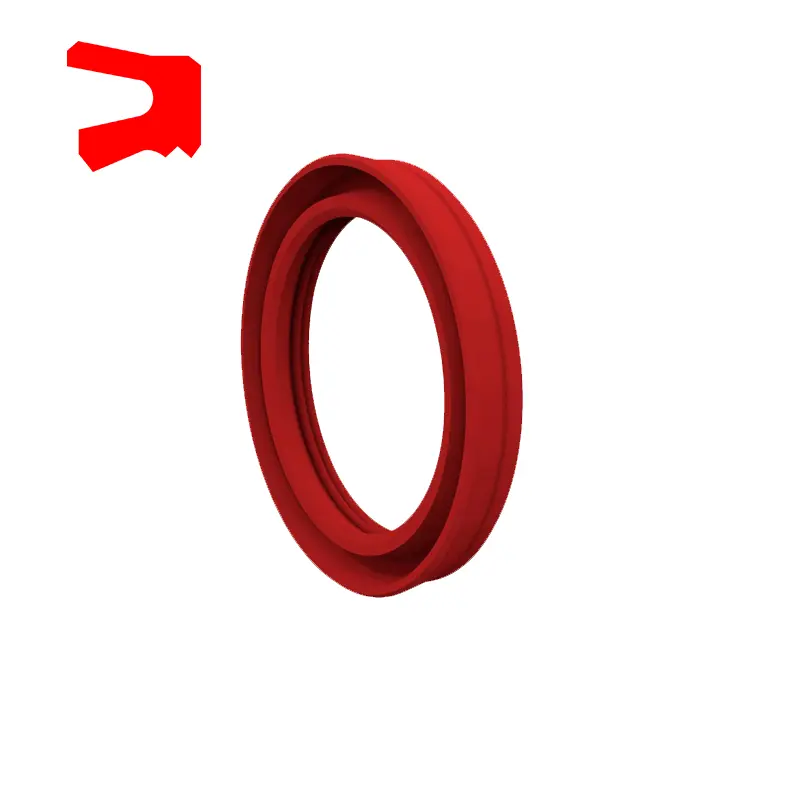

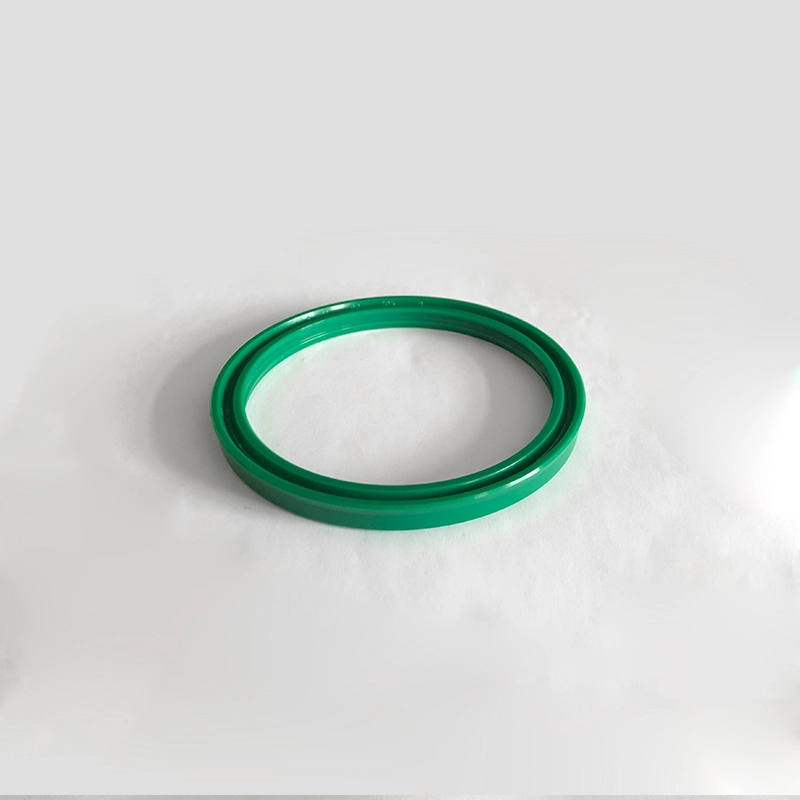

RCUR Seal Ring adalah meterai asimetrik yang digunakan secara khusus pada batang omboh, sesuai untuk pengedap satu arah gerakan salingan hidraulik, dengan prestasi pengedap yang baik. Alur itu sesuai dengan standard ISO5597. Ia digunakan sebagai meterai tambahan dalam sistem pengedap. Ciri -cirinya:

1. Prestasi pengedap statik dan dinamik yang baik;

2. Keupayaan pemulihan minyak sisa yang kuat di bawah keadaan dinamik;

3. Struktur mudah dan pemasangan dan penyelenggaraan yang mudah.

Cincin meterai RCUSR adalah meterai asimetrik yang digunakan secara khusus pada batang omboh, dengan bibir tambahan di bahagian dalam cincin meterai. Ia sesuai untuk pengedap satu arah gerakan salingan hidraulik dan mempunyai prestasi pengedap yang baik. Alur itu sesuai dengan standard ISO5597. Ia boleh digunakan semata -mata atau sebagai meterai tambahan dalam sistem pengedap. Ciri -cirinya:

1. Prestasi pengedap statik dan dinamik yang baik;

2. Geseran rendah, pergerakan lancar, keupayaan pemulihan minyak sisa yang kuat di bawah keadaan dinamik;

3. Struktur mudah dan pemasangan dan penyelenggaraan yang mudah.

Ciri dan aplikasi produk:

Pemilihan bahan

1. Bahan O-Ring yang menyokong boleh dipilih: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.

2. Bahan Cincin Pengedap: PTFE2, PTFE3, PTFE4, PU, ​​dll.

Pemilihan bahan RC15

1. Bahan cincin tekanan: polytetrafluoroethylene, kain nitril, kain fluororubber, nilon, polyoxymethylene

2. Bahan V-Ring: Polytetrafluoroethylene, getah nitril, kain nitril, fluororubber, kain fluororubber, poliuretana

3. Sokongan bahan cincin: kain nitril, kain fluororubber, nilon, polyoxymethylene, polytetrafluoroethylene

Polyurethane Pemilihan Bahan RCUR (PU)

Contoh pesanan:

Pesanan Model RC11-40x55.1x6.3-PTFE3-R01

Model pesanan RC11-B-40X55.1X6.3-PTFE3-R02

Model-Rod Diameter X Diameter Alur X Lebar Groove PTFE3-Modified PTFE Kod Bahan R01, Kod Bahan R02-O-Ring

Pesanan Model RC12-40x55x7.5-PTFE3-R01

Model-rod diameter x diameter alur x lebar alur ptfe3 yang diubah suai tetrafluoroethylene kod bahan r01-rectangular code code

Pesanan Model RC13-80-PTFE3-R01 atau SPNC-80-PTFE3-R01

RC13/SPNC-Model 80-Shaft Diameter D PTFE3-PTFE Kod Bahan R01-O-Ring

Model pesanan RC14-80-PTFE3-R01

RC14-Model 80-Shaft Diameter D PTFE3-PTFE Kod Bahan R01-O-Ring Bahan

RC15

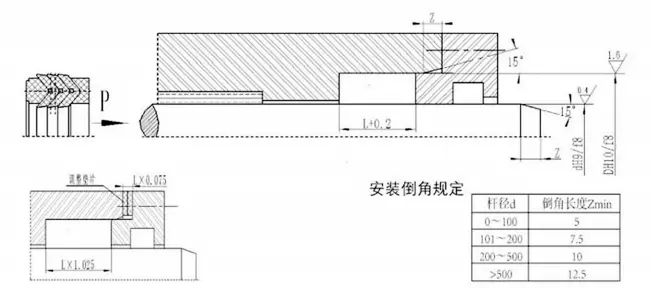

Contoh pesanan RC15-A-40X55X22.5RC15-A-MODEL DXDXL Peraturan chamfer pemasangan

Meterai gabungan berbentuk V boleh mencapai keadaan terbaik pengedap dan geseran dengan menyesuaikan saiz paksi gasket. Haus awal selepas operasi jangka panjang dapat dilanjutkan dengan menyesuaikan saiz paksi. Adalah disyorkan bahawa saiz paksi laras rongga pengedap direka untuk menjadi 1.025L, dan jumlah pelarasan adalah 7.5%L.

SPN

Model pesanan spn-d*d*l-ptfe3-r01 diameter rod*diameter bawah alur*lebar alur

Model SPN PTFE3-Modified PTFE Kod Bahan R01 Rectangular Cincin Bahan

RC17

Model Pesanan RC17-D*D*L-PTFE3-R01 Rod Diameter*Diameter bawah alur*Lebar alur

GTD

Tdmi

GGDI

BD

Model Pesanan BD40*55*11.4 Rod Diameter × Diameter Groove × Tinggi meterai

Yxd

Model Pesanan YXD63X75X14 -R01 Rod Diameter × Diameter Groove × Tinggi meterai - Kod Bahan

Rcur

Model Pesanan RCUR63X73 × 10 Diameter Rod × Diameter Groove × Tinggi meterai

Model Pesanan RCUSR63X73X6 Rod Diameter × Diameter Groove × Tinggi meterai

Spesifikasi
