Cincin panduan meterai kami digunakan secara meluas dalam silinder hidraulik, sistem pneumatik, jentera perindustrian dan bidang lain. Kami boleh menyediakan penyelesaian yang disesuaikan mengikut keperluan pelanggan untuk membantu meningkatkan kecekapan operasi peralatan dan kebolehpercayaan pengedap. Mengikut ciri -ciri yang berbeza, kami telah membahagikan cincin panduan meterai ke siri model yang berbeza.

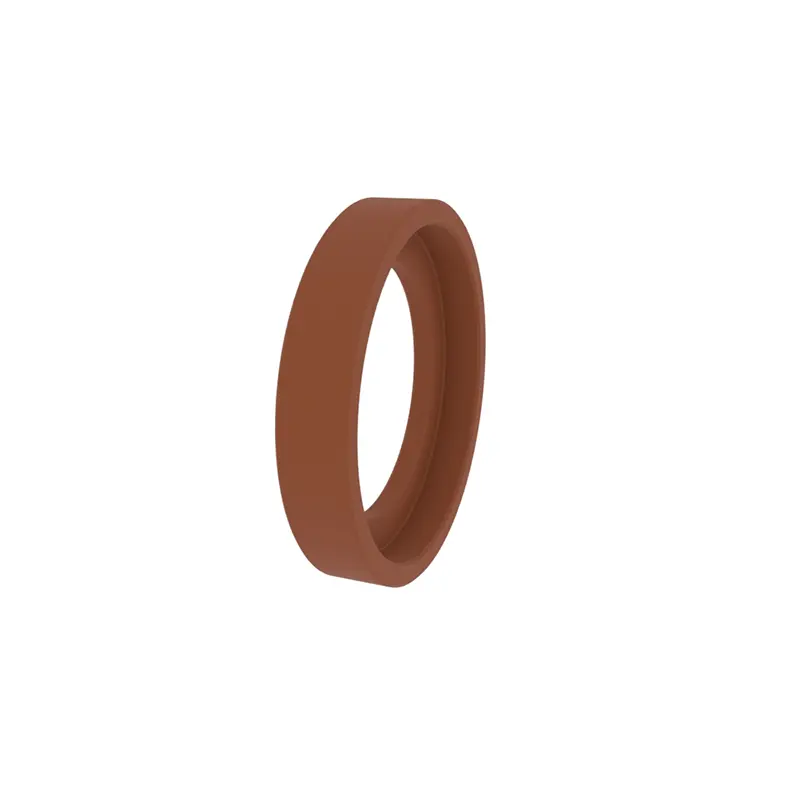

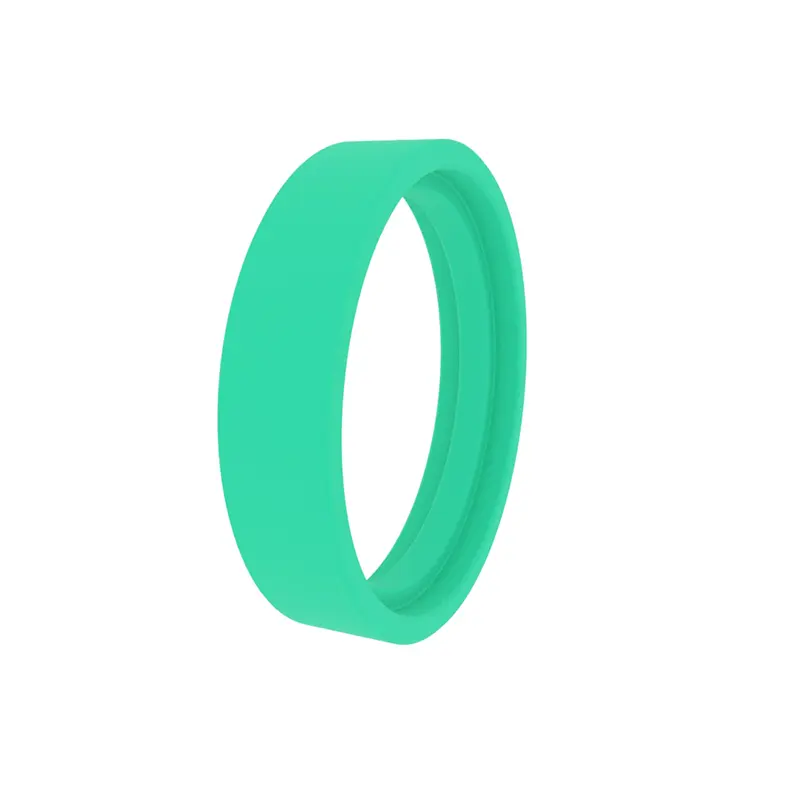

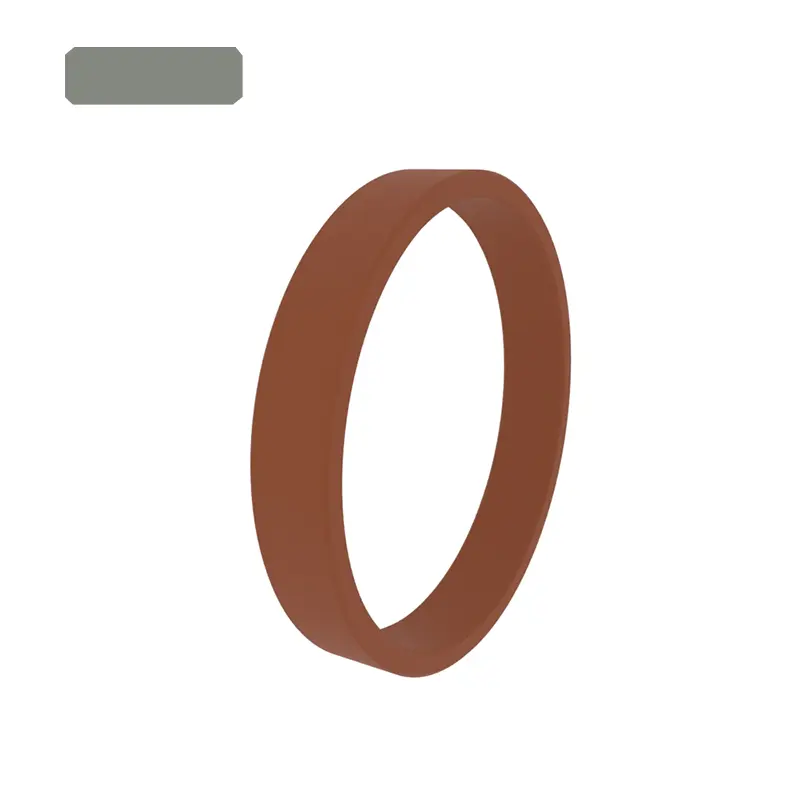

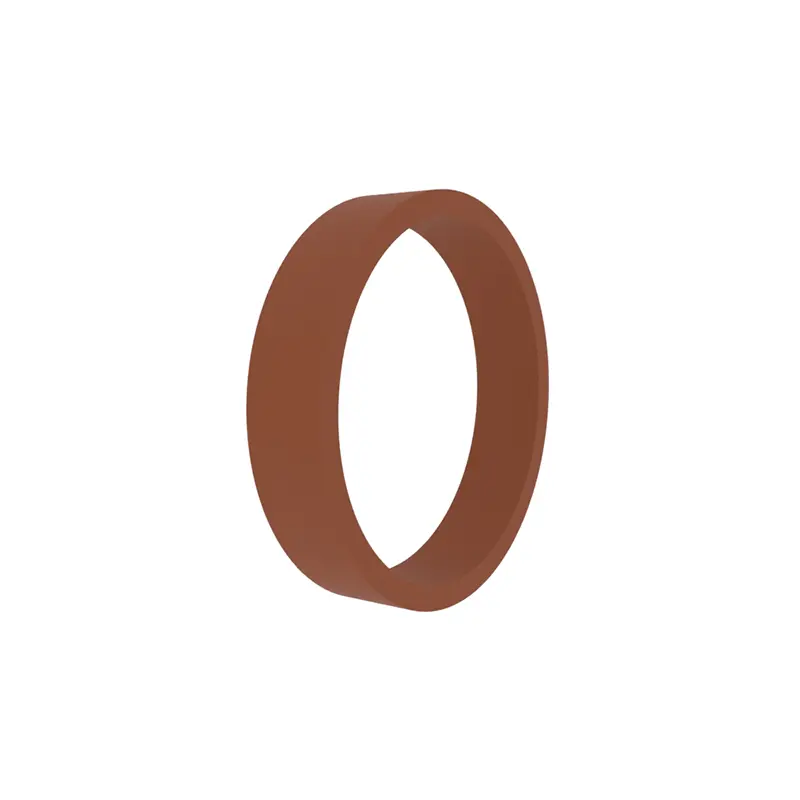

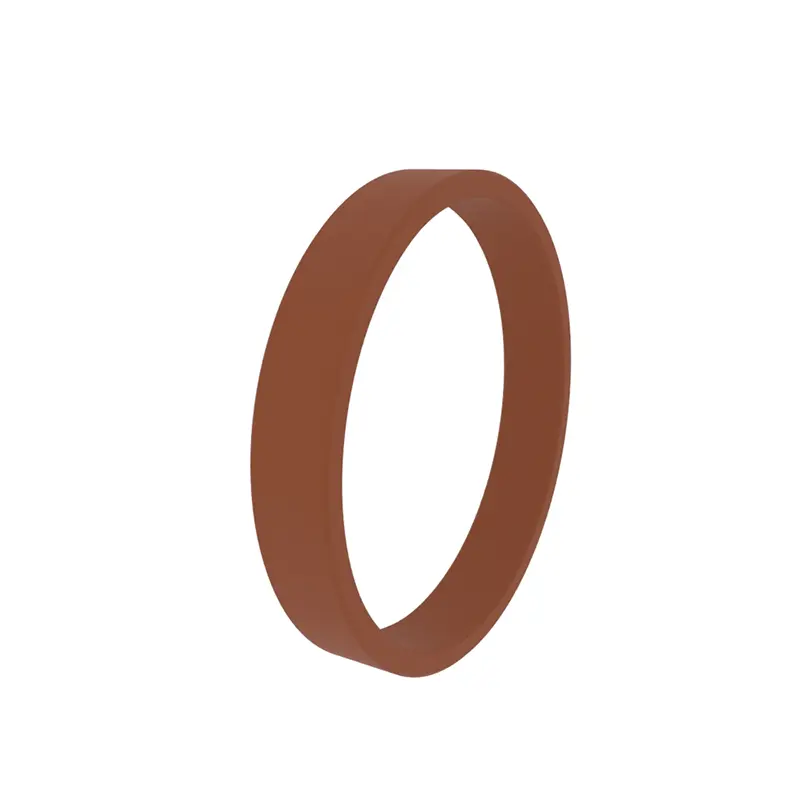

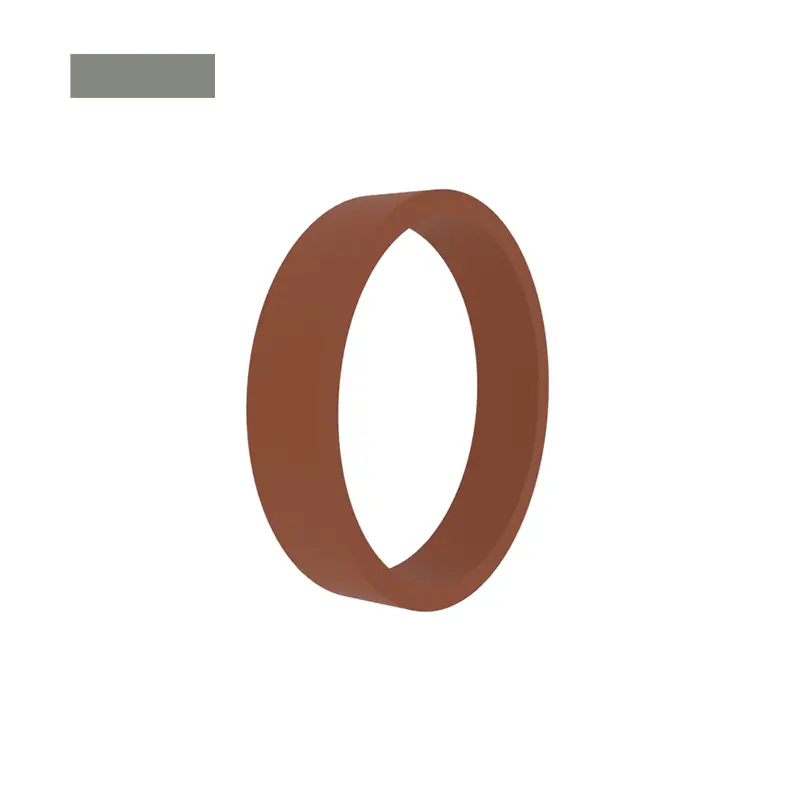

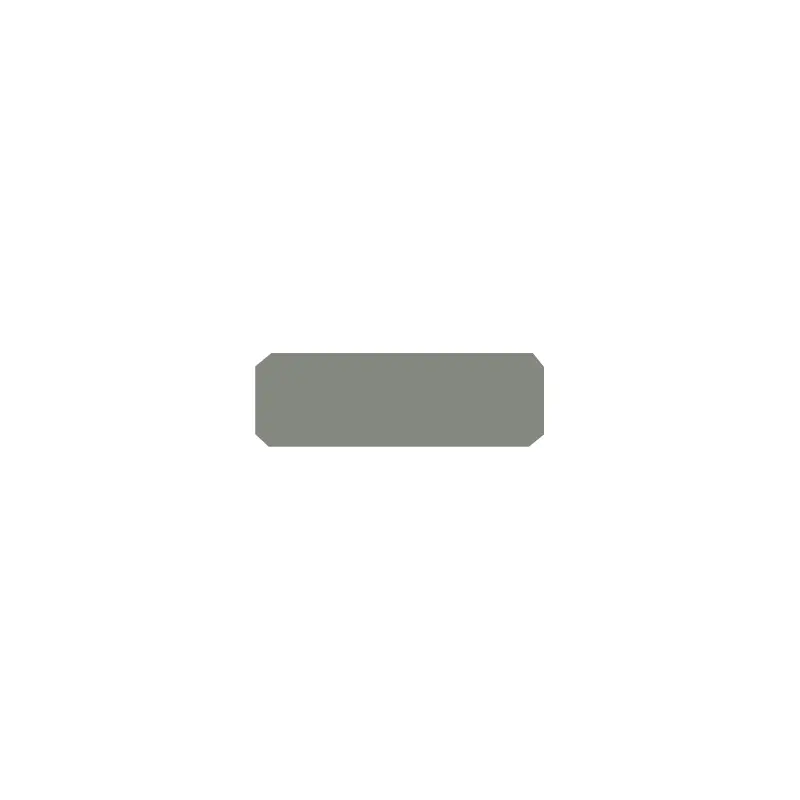

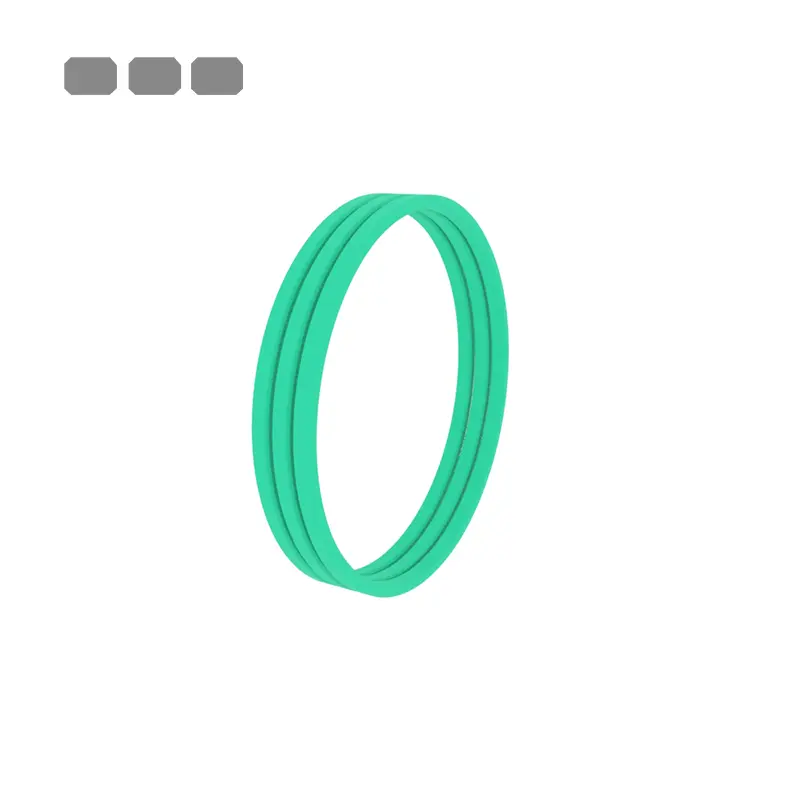

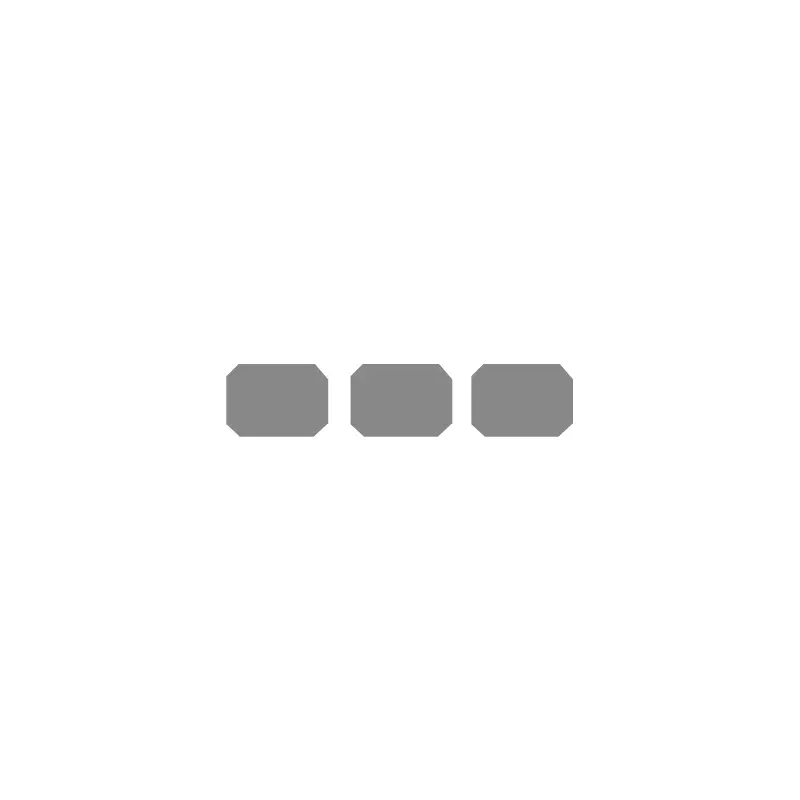

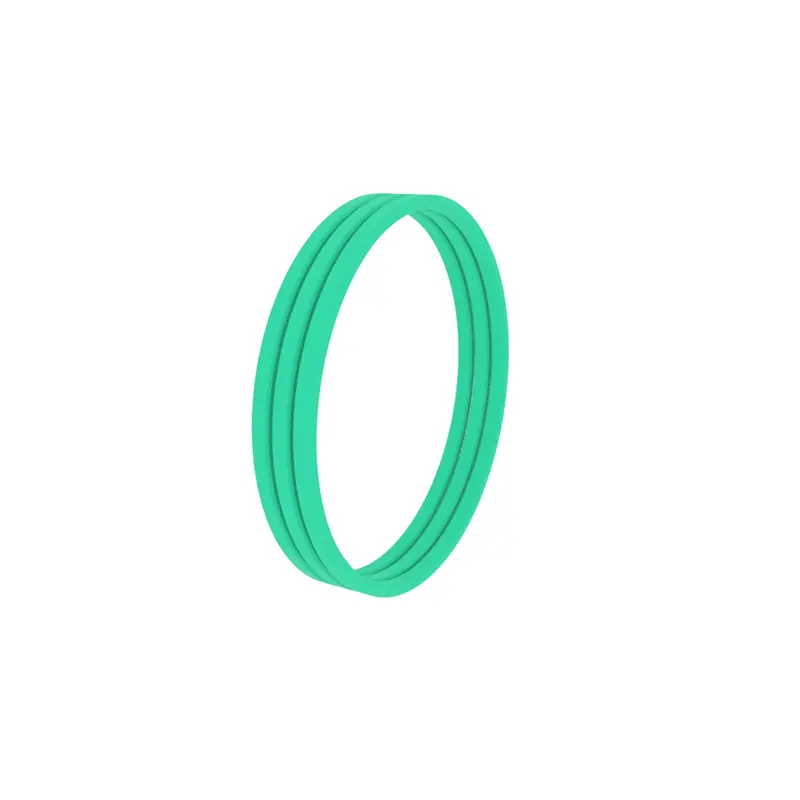

RCF101, RCF102, RCFB102 Cincin panduan standard sesuai untuk panduan rod omboh dan omboh silinder. Kebanyakan mereka perlu dibuka dan dipasang di alur tertutup, atau mereka boleh dibuka.

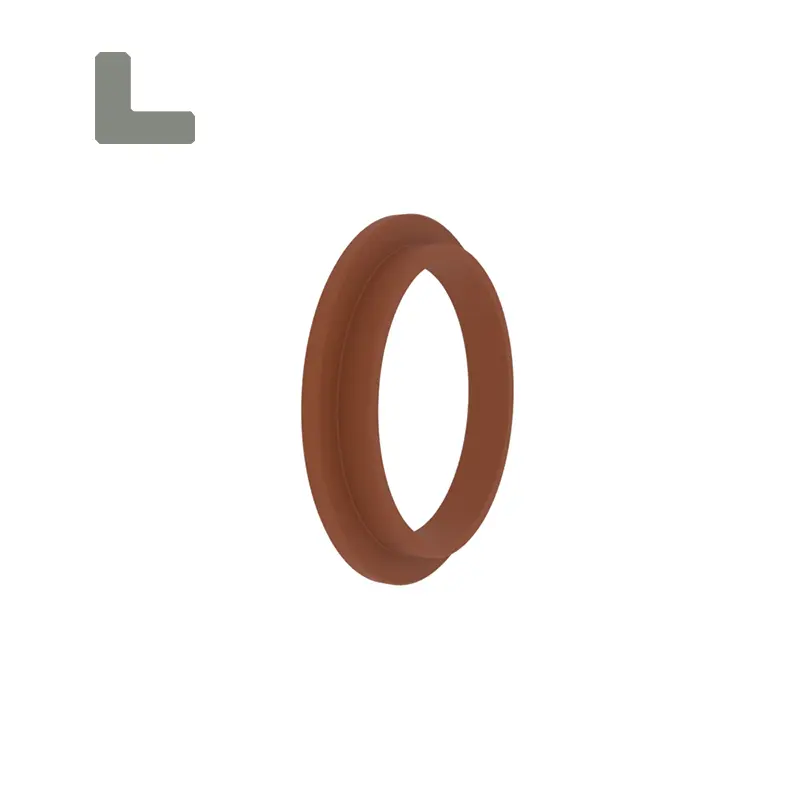

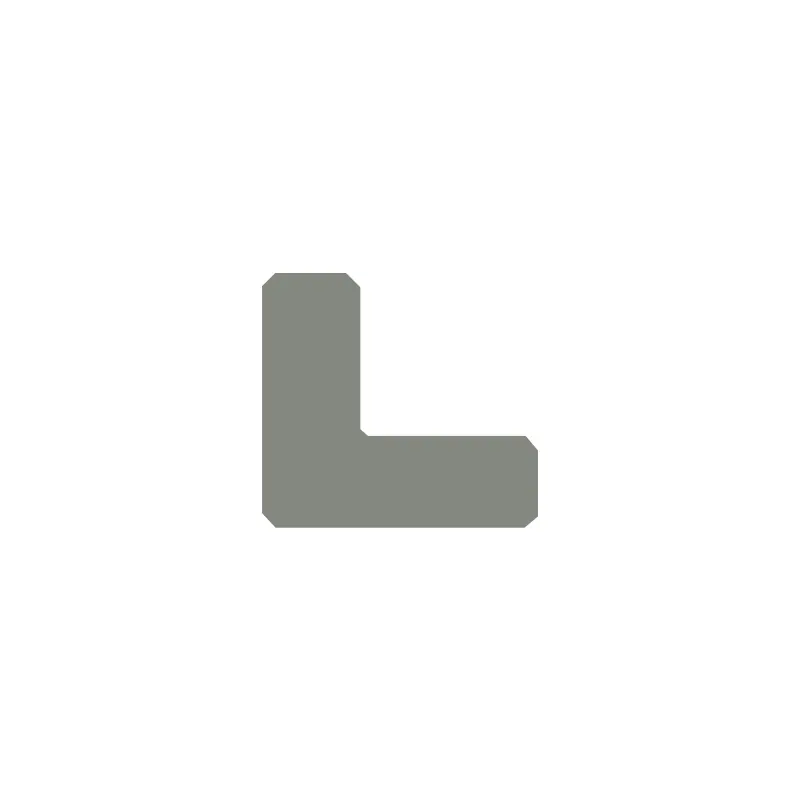

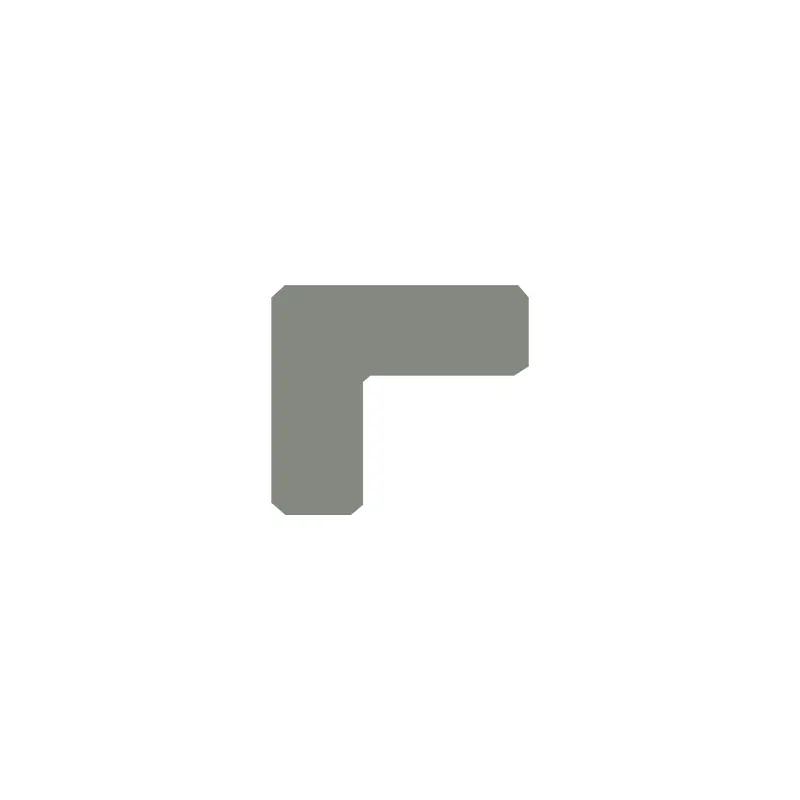

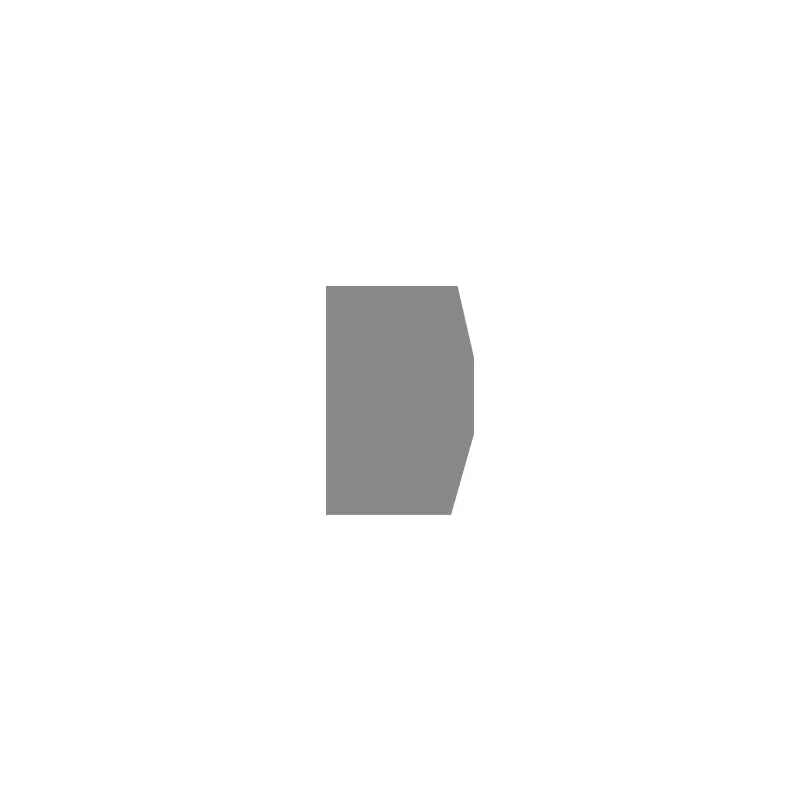

RCF103, RCF104 Cincin panduan standard sesuai untuk panduan omboh. Reka bentuk dengan sudut menjadikannya mempunyai fungsi cincin panduan dan cincin penahan. Ia boleh dibuka atau tidak.

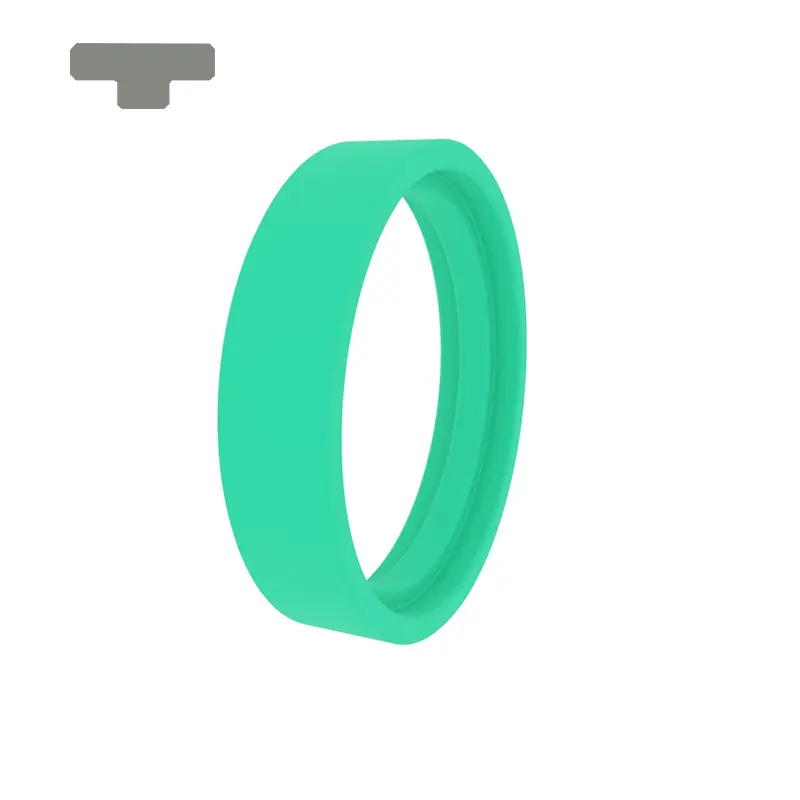

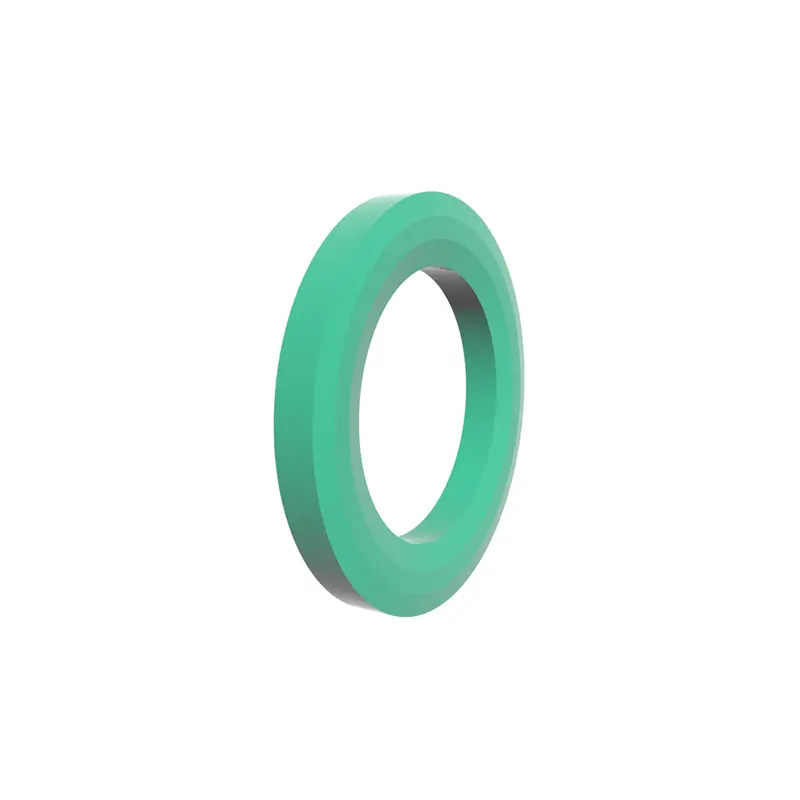

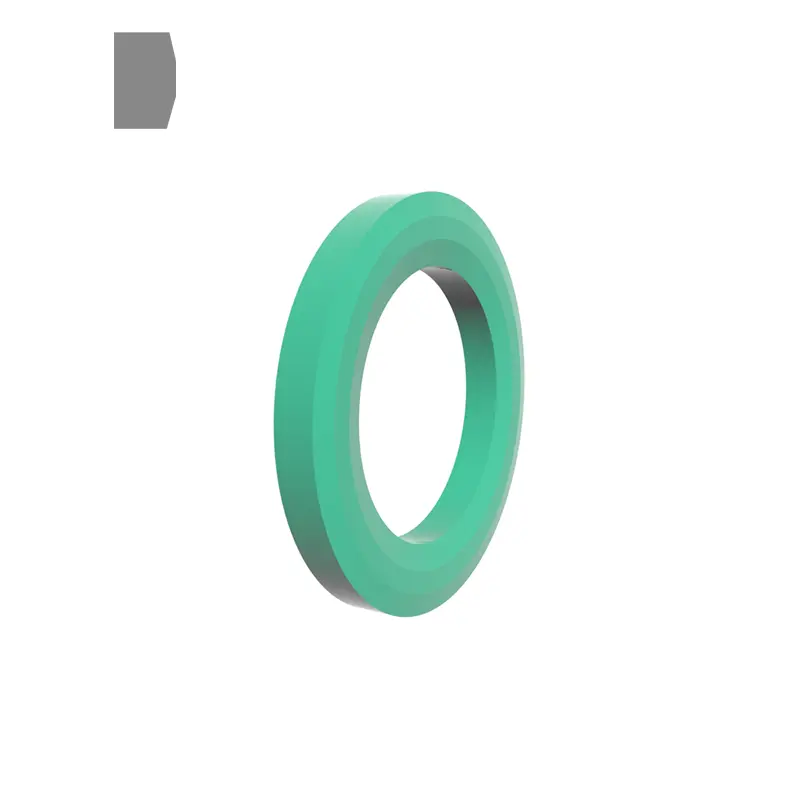

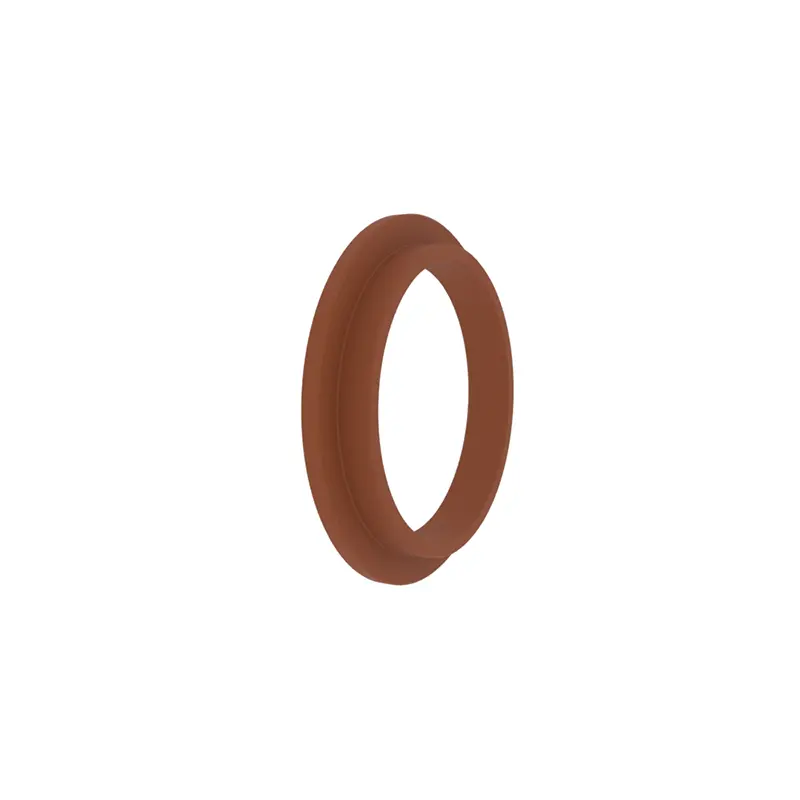

RCF105 Standard Guide Ring sesuai untuk panduan omboh. Ia mempunyai cincin cembung pada diameter dalaman. Ia boleh dibuka atau tidak.

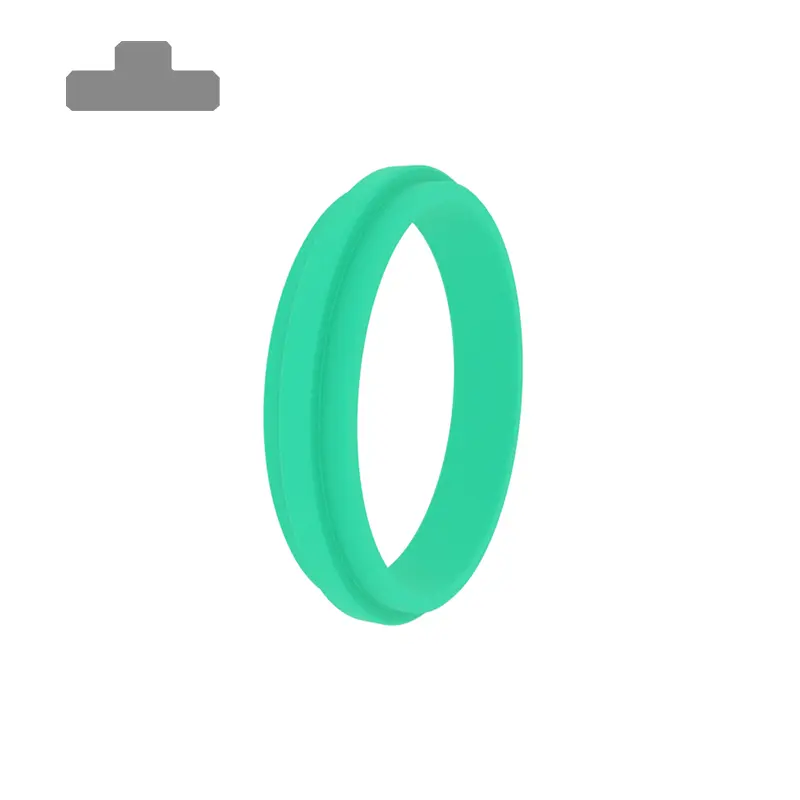

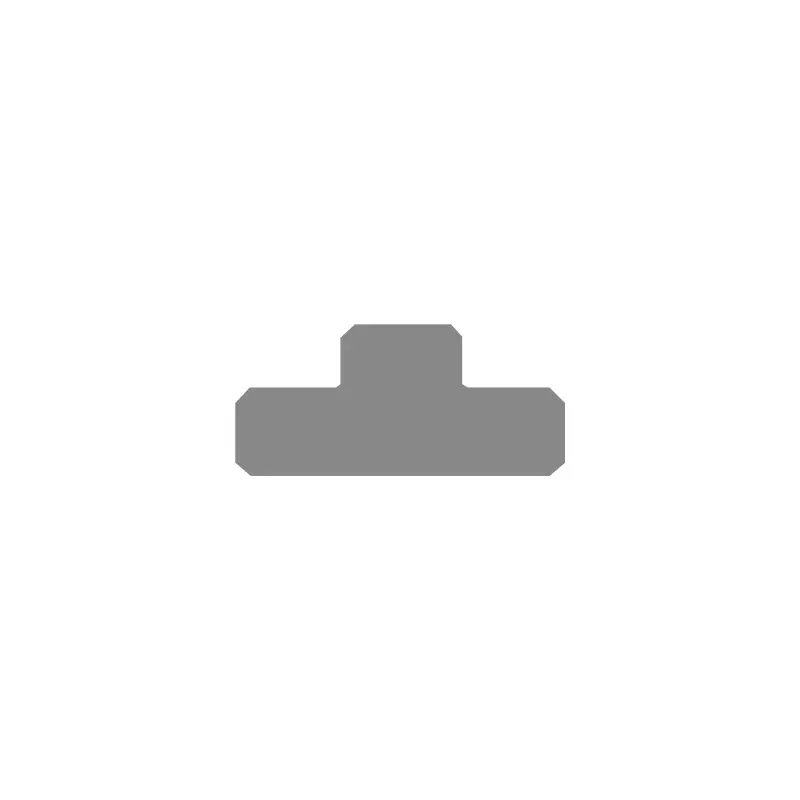

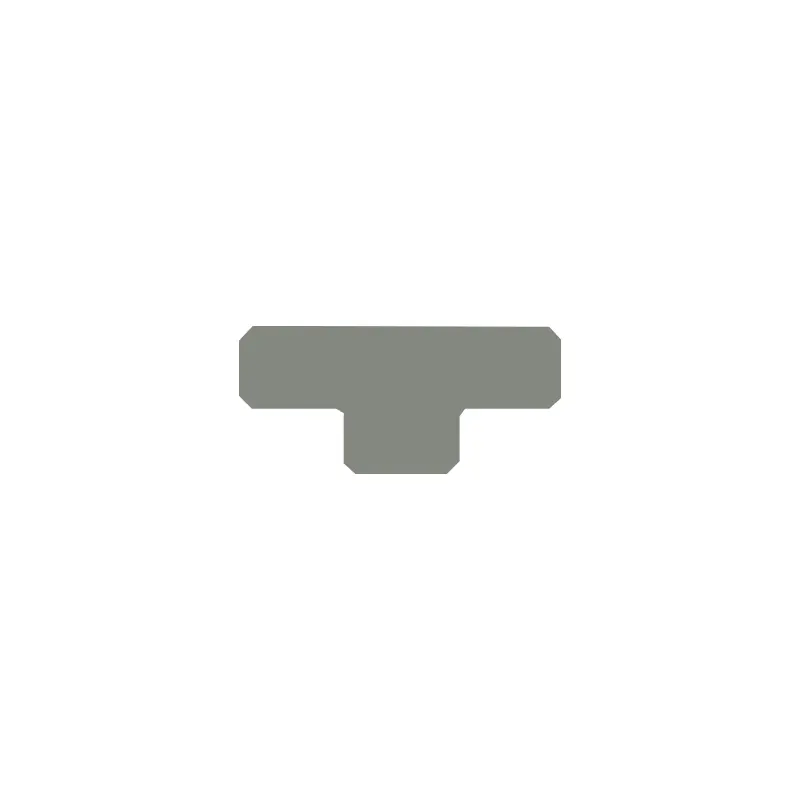

RCF106 Cincin Panduan Standard sesuai untuk panduan rod omboh. Ia mempunyai cincin cembung pada diameter luar. Ia boleh dibuka atau tidak.

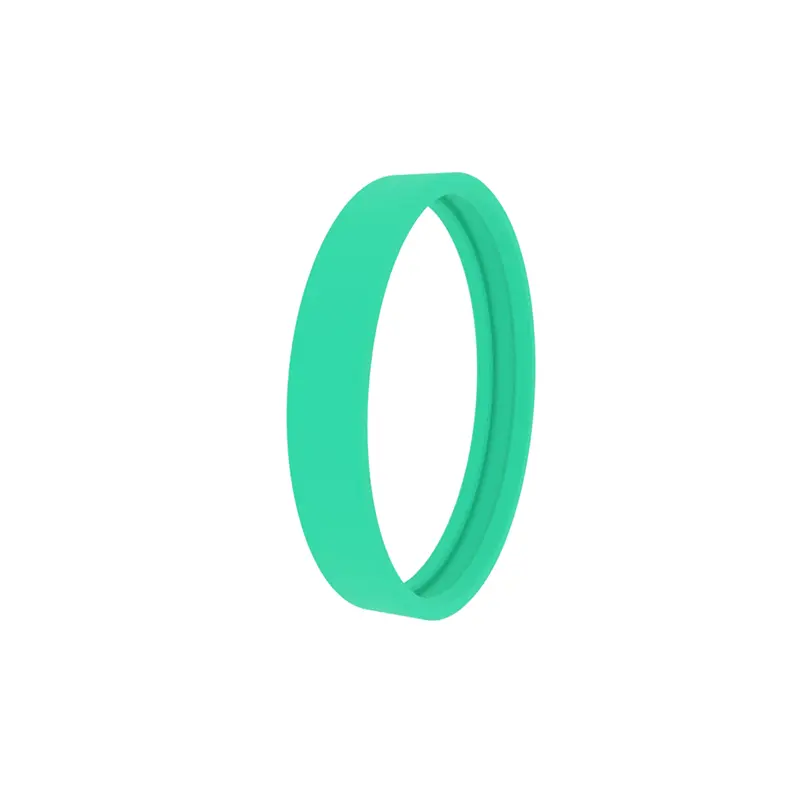

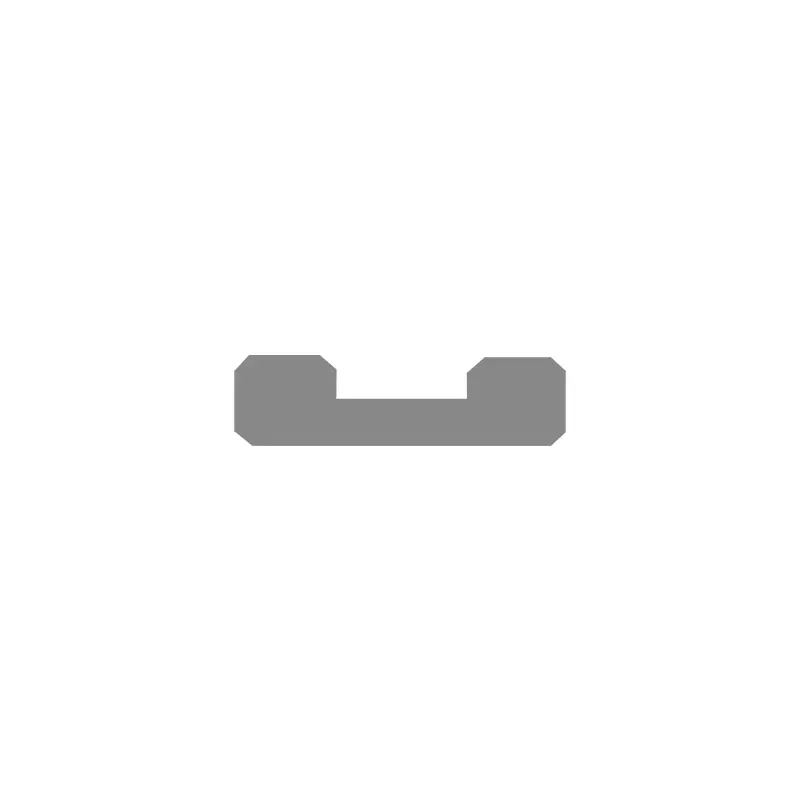

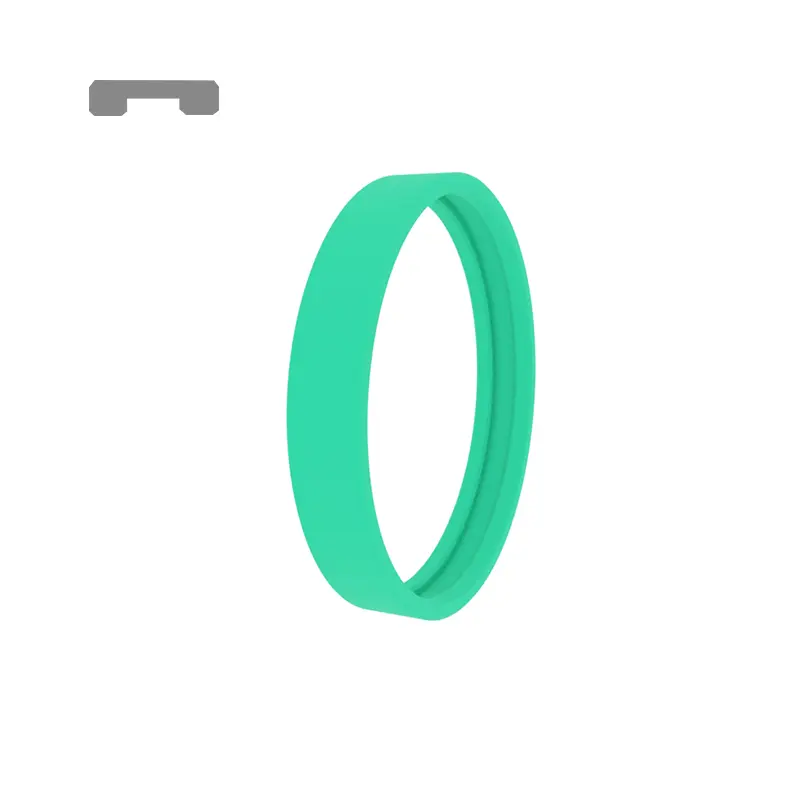

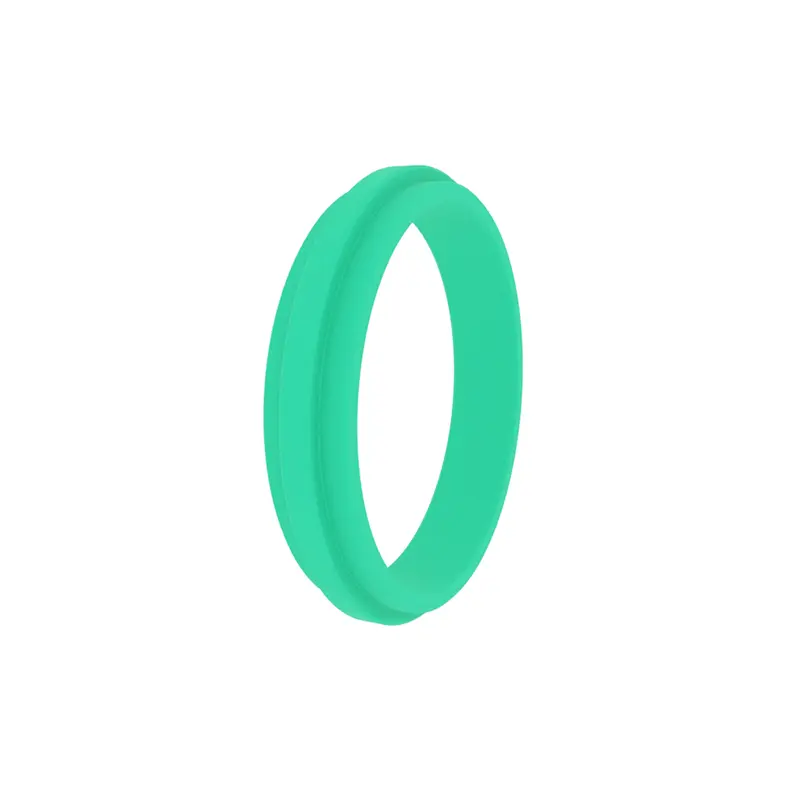

RCF107 Cincin Panduan Standard sesuai untuk panduan omboh. Ia mempunyai alur pada diameter dalaman. Ia boleh dibuka atau tidak.

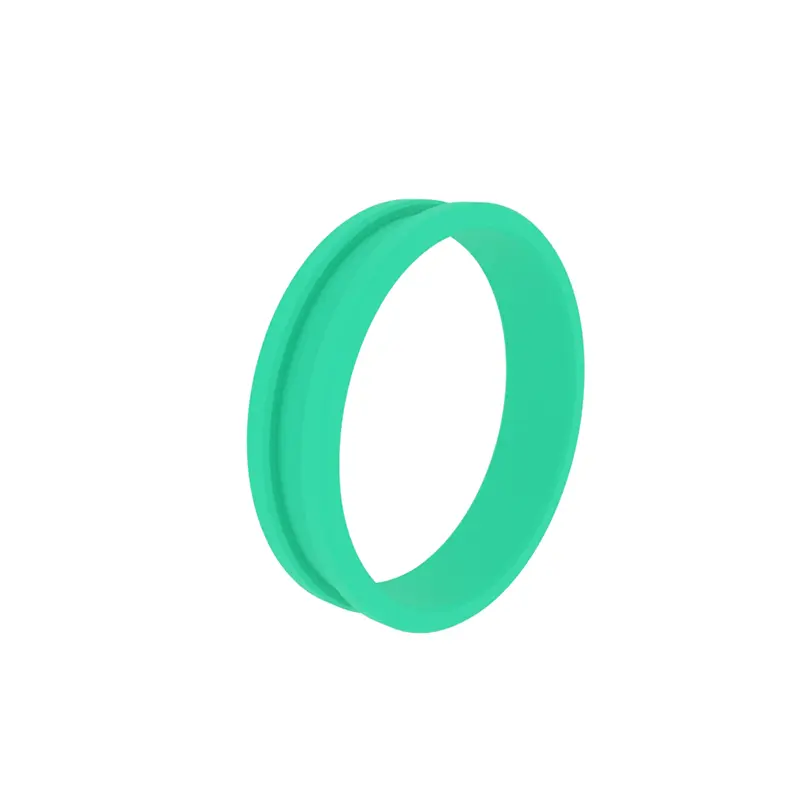

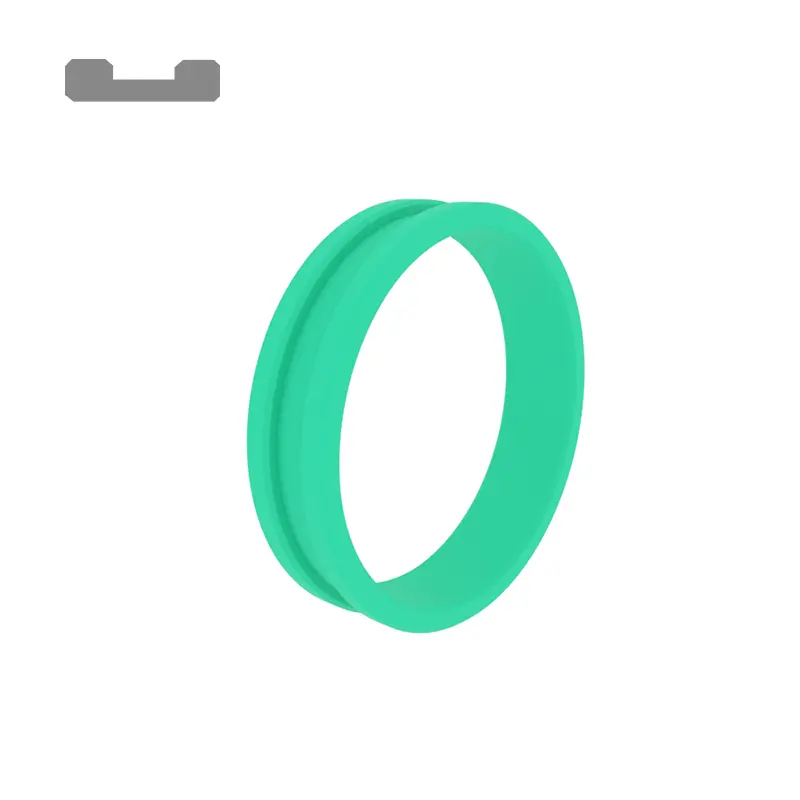

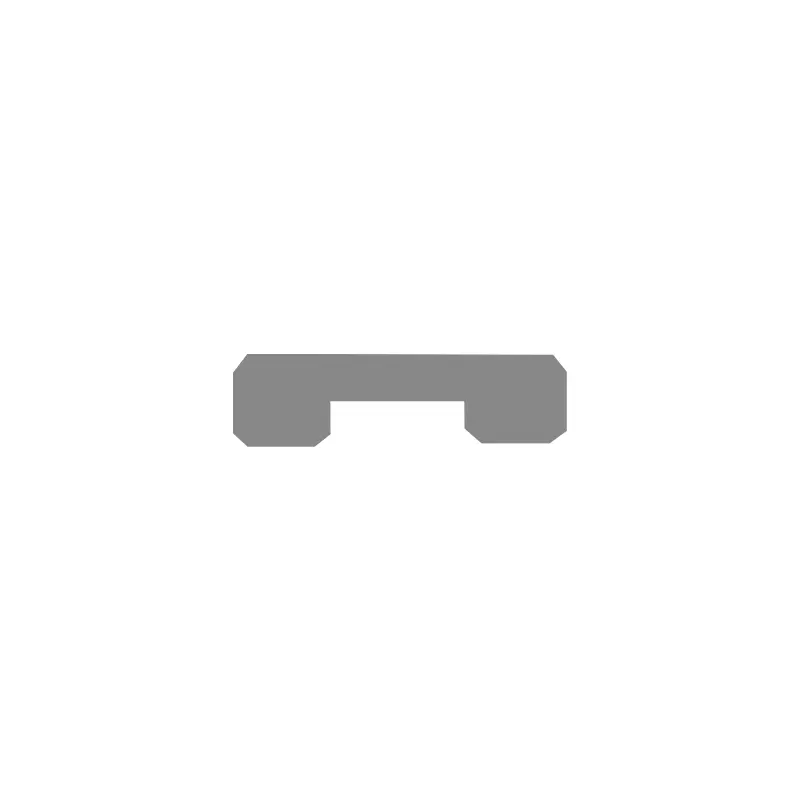

RCF108 Cincin Panduan Standard, sesuai untuk membimbing batang omboh, dengan alur pada diameter luar, tersedia dengan atau tanpa pembukaan.
Ciri dan aplikasi produk:
Ciri -ciri produk
Panduan Panduan Meterai, sesuai untuk alur rongga standard ISO10766, padanan plastik logam, boleh menghalang "menyekat" dan "penyitaan", kapasiti galas beban yang kuat, dan masih elastik sebelum mencapai suhu rapuh. Tepi -tepi cincin panduan itu dikelilingi untuk mengelakkan tepi daripada diperas ke dalam jurang yang dihasilkan oleh chamfer separuh bulatan alur rongga.
Aplikasi utama
Jentera kejuruteraan, jentera pertanian, jentera pengacuan suntikan, platform pemuatan dan pemunggahan, silinder sokongan, kenderaan perindustrian, penekan, silinder metalurgi.

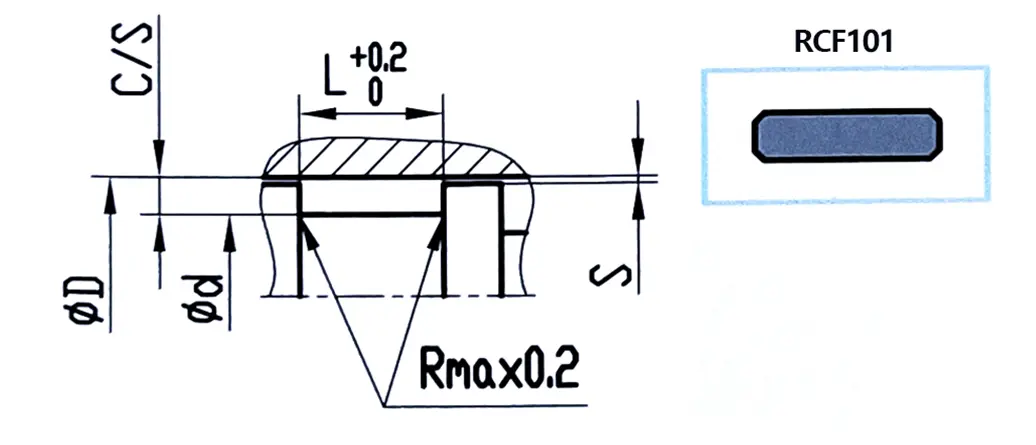

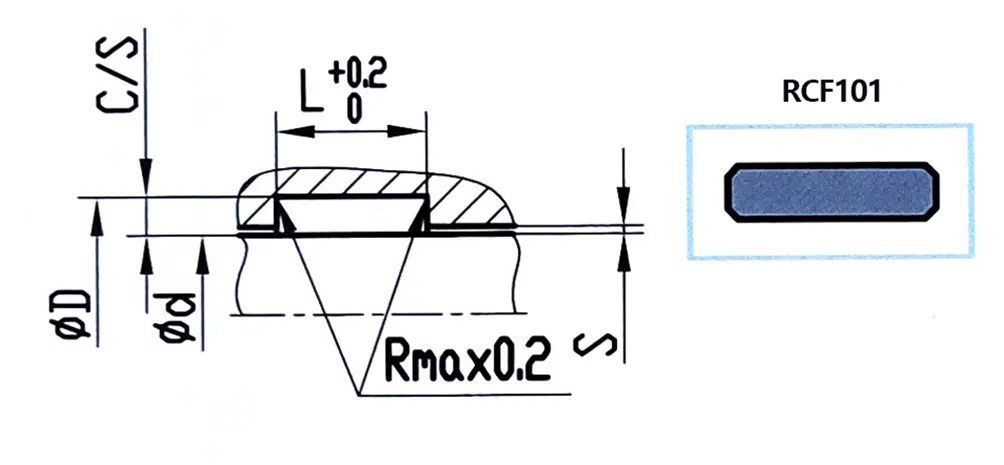

Contoh 1 Panduan Cincin Panduan untuk Rod Piston
| Φd f8 | Φd H8 | L+0.2 | c/s | Pelepasan radial s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Contoh 2 alur cincin panduan omboh
| Φd H8 | Φd f8 | L+0.2 | c/s | Pelepasan radial s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Bahan
1. PTFE (untuk beban sederhana dan ringan);
2. POM atau PA (untuk beban cahaya);
3. Resin fenolik + serat kain (untuk beban berat)
Pemilihan lebar dan nombor cincin panduan
Formula boleh digunakan untuk menentukan t = (f*f) / (d*pr)
T: Lebar Cincin Panduan (MM), F: Beban Radial Maksimum (N), F: Faktor Keselamatan, PR: Beban Radial Maksimum yang Dibenarkan (N/mm²), D: Diameter omboh atau batang omboh (mm)
Contoh: D = 60mm, F = 40kn, PR = 90n/mm², F = 2, t = 40000*2/60*90 = 14.8mm
Pilihan yang dikira adalah memilih satu cincin panduan dengan lebar t = 15mm atau dua cincin panduan dengan lebar 9.7mm. Jika dua cincin panduan dengan lebar 9.7mm dipilih, faktor keselamatan boleh ditingkatkan kepada 2.6. Umumnya, faktor keselamatan yang disyorkan ialah f = 2

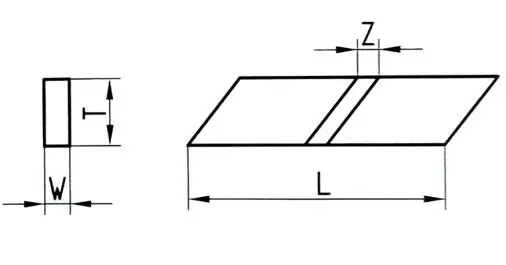

Penentuan panjang pemotongan
L = 3.14* (d -w) -k untuk omboh
L = 3.14* (d+w) -k untuk batang omboh
K ialah pemalar suhu, 0.8 dipilih apabila suhu di bawah 120 darjah, dan 2.0 dipilih apabila suhu melebihi 120 darjah.

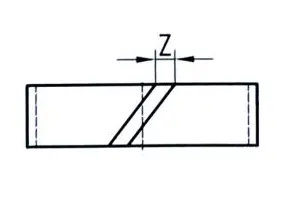

Pengiraan Gap Z
|
|
Resin fenolik/pom | Ptfe |
| Untuk rod omboh | 0.050 (φd+w) | 0.042 (φd+w) |
| Untuk omboh | 0.050 (φd-w) | 0.042 (φd-w) |
Jenis Insision
30 ° Bevel Cut

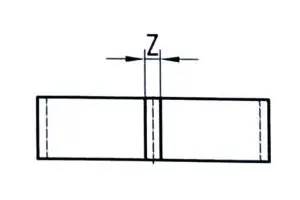

Potongan lurus (terutamanya digunakan untuk putaran atau alur swing dan tidak standard)

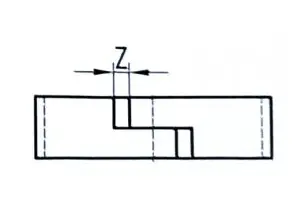

Incision berbentuk z (juga mempunyai fungsi pengedap)
