Sebagai pembekal penyelesaian pengedap profesional, siri RCA meterai habuk yang dilancarkan oleh Ruichen Seals mempunyai reka bentuk yang pelbagai dan fungsi yang disasarkan, meliputi sepenuhnya keperluan teras bidang perindustrian untuk pencegahan habuk, rintangan tekanan dan kebolehsuaian alam sekitar.
Dari segi reka bentuk teknikal, produk siri Seal Turning Seal berpusat pada fleksibiliti. Terdapat meterai umum (seperti RCA101/104/105) yang dipasang dengan diameter luar yang diekstrusi, yang serasi dengan alur standard ISO 6195-A dan sesuai untuk senario ruang padat; Terdapat juga model dengan rangka anti-ekstrusi bersepadu (seperti RCA103/106), yang meningkatkan kestabilan struktur di bawah beban dinamik melalui reka bentuk alur terbuka paksi (ISO 6195-B). Untuk keadaan kerja khas, RCA107 menyokong pemasangan alur yang cenderung 30 ° dan bersesuaian dengan peralatan imperial dan metrik, manakala RCA108 memudahkan proses penyelenggaraan silinder lama melalui reka bentuk penetapan bebibir, dengan ketara mengurangkan kos transformasi.
Dari segi pengoptimuman prestasi pengedap, kami meningkatkan kebolehpercayaan melalui struktur inovatif: Reka bentuk alur pulangan minyak RCA101 menggalakkan refluks minyak dan mengurangkan pengumpulan bahan pencemar; Bibir ganda atau struktur bibir tambahan (RCA109/111/112, dan lain-lain) digabungkan dengan meterai gabungan tetrafluoroethylene untuk mencapai habuk dwi dan penghalang minyak; dan reka bentuk komposit PTFE (polytetrafluoroethylene) bahan dan O-ring (RCA115 ~ 119) selanjutnya mengimbangi pengagihan tekanan, tahan terhadap suhu tinggi 250 ° C, dan tahan terhadap kakisan kimia, sesuai untuk persekitaran bersih seperti semikonduktor, makanan dan perubatan. Untuk keadaan kerja yang melampau, RCA213 digunakan dalam kombinasi dengan siri DA, menggunakan bahan-bahan yang tinggi untuk menahan bahan pencemar melekit seperti lumpur dan tar, dan melindungi meterai dalaman dari hakisan.
Dari segi permohonan, siri RCA disesuaikan secara meluas dengan jentera kejuruteraan, peralatan perlombongan, sistem hidraulik dan pneumatik, dan bidang perindustrian ketepatan. Sebagai contoh, RCA111/211 dapat menahan tekanan tinggi 1.6MPa, memberikan perlindungan berganda untuk silinder hidraulik; RCA115 ~ 119 telah menjadi pilihan pertama untuk pencegahan habuk peralatan ketepatan kerana ciri-ciri geseran yang tidak mencipta dan rendah; RCA108 menyediakan penyelesaian cepat untuk penyelenggaraan peralatan lama tanpa perlu mengubah suai alur. Dari segi bahan, kami berkeras memberi kepentingan yang sama dengan perlindungan dan prestasi alam sekitar. Teknologi pengubahsuaian PTFE mengambil kira kedua-dua pelinciran diri dan rintangan haus. O-ring elastomer (seperti NBR) memastikan kestabilan pengedap. Sesetengah model (seperti RCA119) menggunakan formula bebas silikon untuk memenuhi keperluan bengkel bersih yang ketat. Selama bertahun-tahun, Ruichen Seals sentiasa bertujuan untuk "penyesuaian yang tepat dan perlindungan jangka panjang". Melalui siri RCA, ia membantu pelanggan menghadapi cabaran seperti pencerobohan habuk, kebocoran minyak, dan kakisan suhu tinggi, memberikan jaminan yang boleh dipercayai untuk operasi peralatan yang cekap.
Ciri dan aplikasi produk:
Permohonan Utama: Debu Standard untuk Silinder Minyak
Kelebihan: meterai menghidupkan meterai mudah dipasang, dengan kesan anti-geseran dan kesan debu yang sangat baik. Mereka tidak akan bergerak ke arah yang bertentangan di rongga, dan tidak akan ada tekanan pembukaan antara cincin meterai dan cincin dustproof.
Bahan: poliuretana, getah
Kawasan Permohonan Khusus:
Dustproof umum (RCA101 ~ 105/113/114): digunakan secara meluas dalam jentera kejuruteraan dan peralatan automasi untuk menahan pencerobohan habuk.
Senario Berat dan Penyelenggaraan (RCA103/106/108): Sokongan Skeleton dan Reka Bentuk Pembaikan Flange sesuai untuk senario beban tinggi seperti jentera perlombongan dan transformasi silinder lama.
Persekitaran Precision dan Hard (RCA115 ~ 119): Semikonduktor, makanan dan perubatan dan industri lain, memenuhi keperluan tidak merayap, geseran rendah dan rintangan kakisan.
Keserasian Multi-Standard: RCA107 menyokong peralatan British, dan siri RCA meliputi alur standard ISO 6195 untuk memudahkan proses pemilihan.

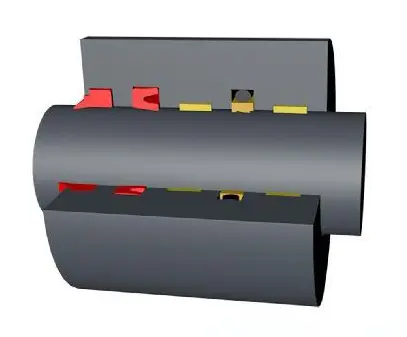

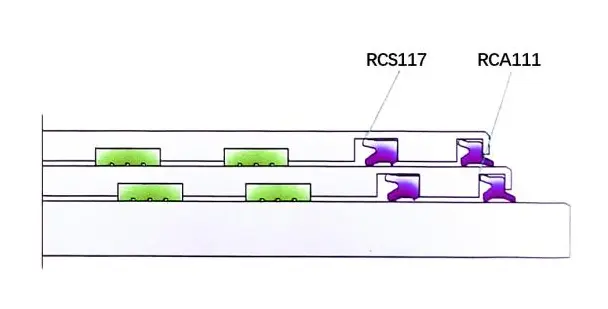

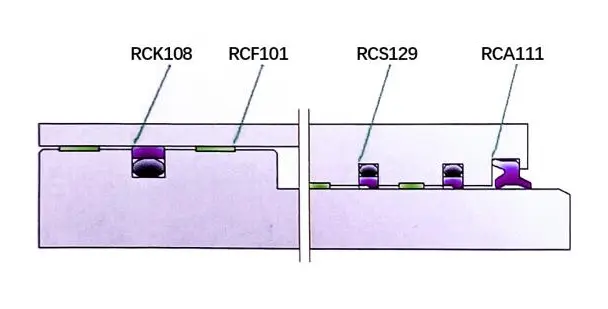

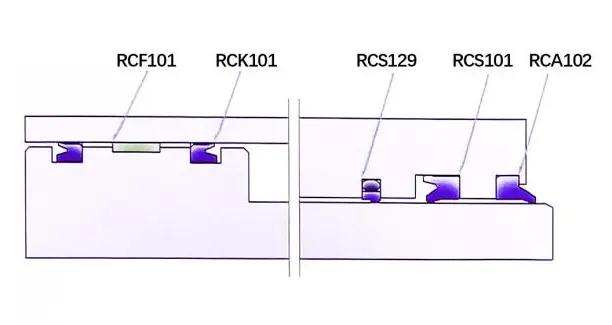

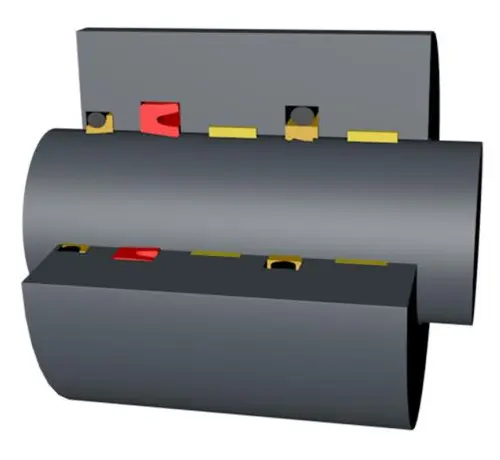

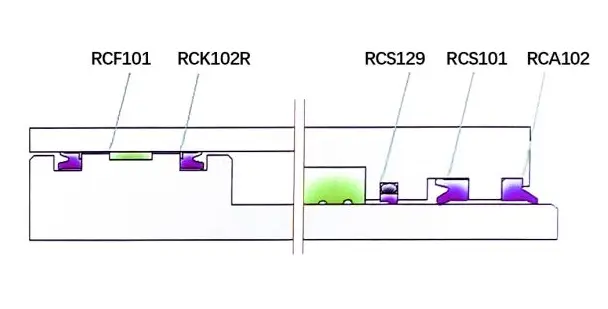

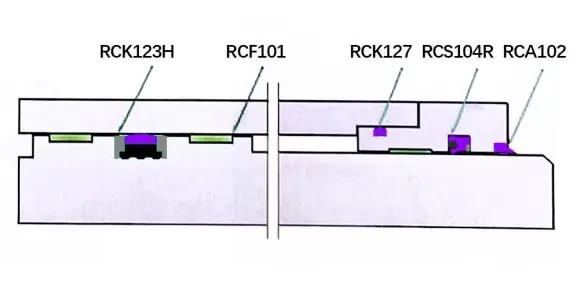

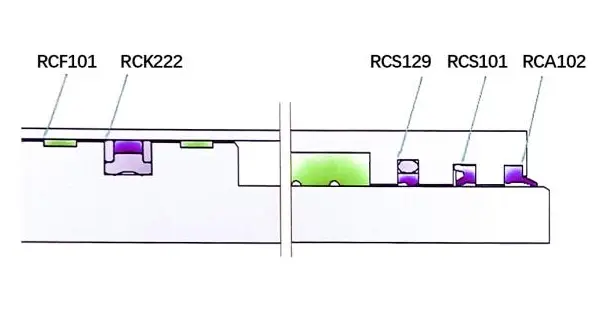

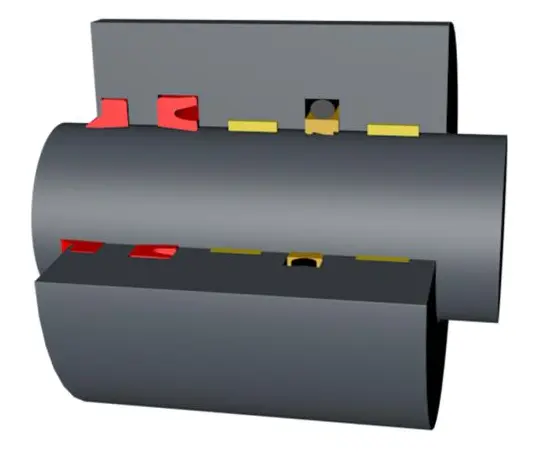

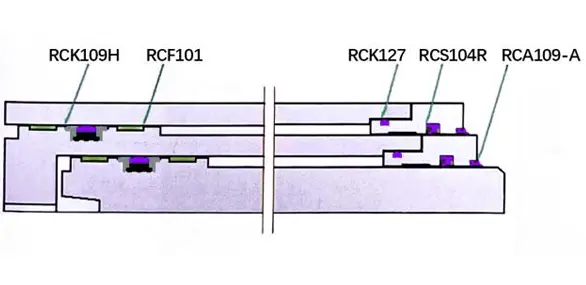

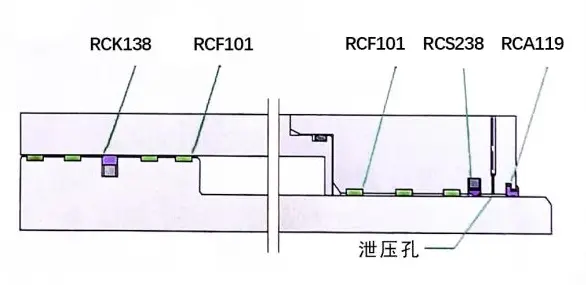

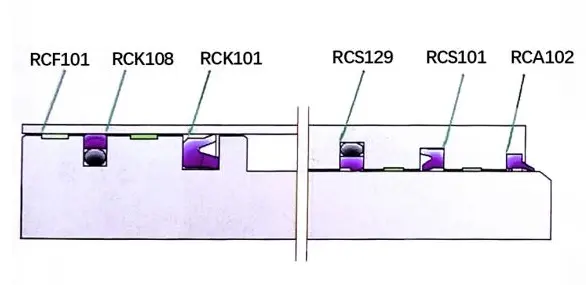

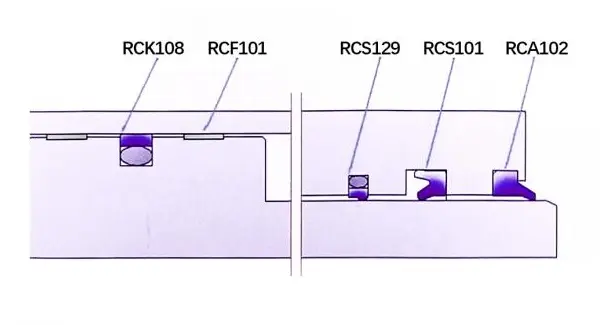

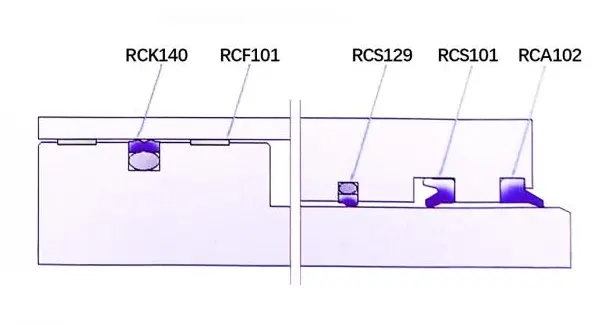

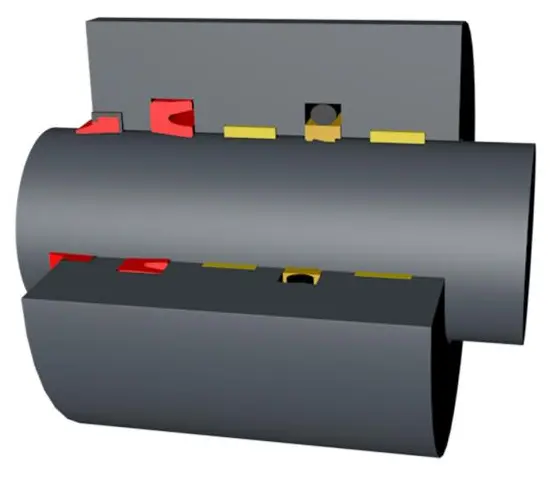

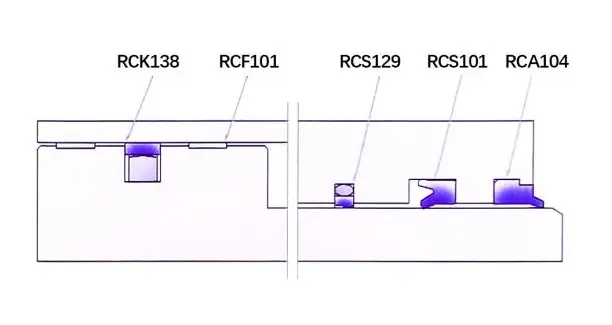

Reka bentuk permohonan & silinder pengedap
Industri Berat: Contoh Industri: Alat mesin berat (penempaan mesin, tekanan hidraulik, mesin lenturan, dan lain -lain), metalurgi (kilang rolling, silinder AGC, dan lain -lain), Perlombongan (sokongan hidraulik, peralatan perlombongan, dan lain -lain)
Reka bentuk pengedap yang disyorkan:
Mesin penempaan berat
Metalurgi AGC
Silinder lajur sokongan hidraulik
Jack Pengawal Sokongan Hidraulik
Silinder mengangkat kren
Silinder Luffing Crane
Industri Sederhana: Contoh Industri: Peralatan mengangkat, jentera pertanian, alat pengangkutan ringan, platform mengangkat, alat mesin (mesin lenturan, mesin pengacuan suntikan, mesin penggilingan, dll), forklift, trak sampah
Reka bentuk pengedap yang disyorkan:
Mesin lentur
Peranti mengangkat trak dump
Jentera pertanian
Platform mengangkat
Industri Cahaya: Contoh Industri: Alat Mesin, Forklift, Mesin Pencetakan Suntikan, Jentera Pertanian, Balers
Reka bentuk pengedap yang disyorkan:
Forklift kecil
Mesin pengacuan suntikan

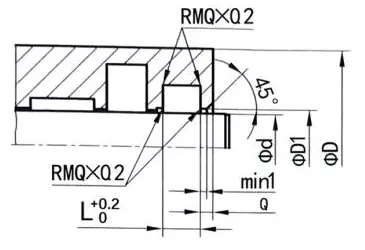

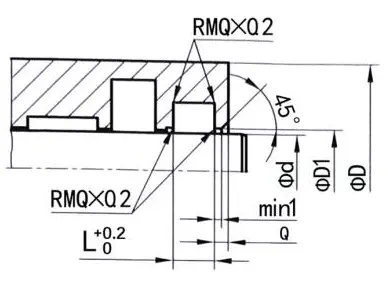

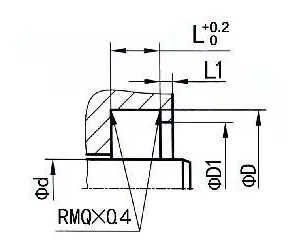

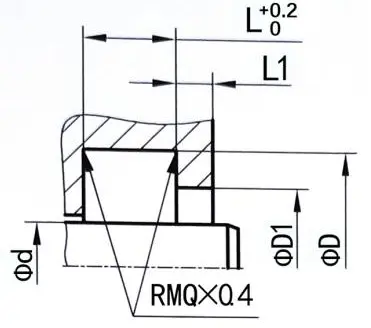

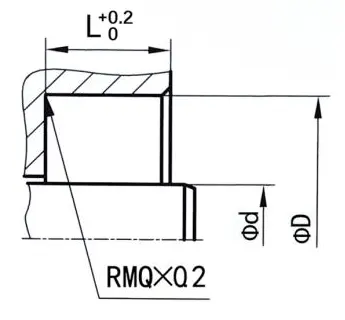

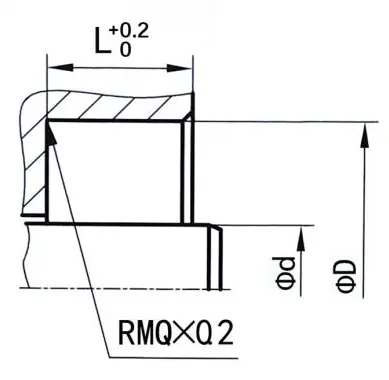

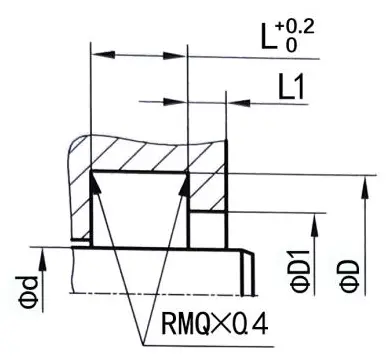

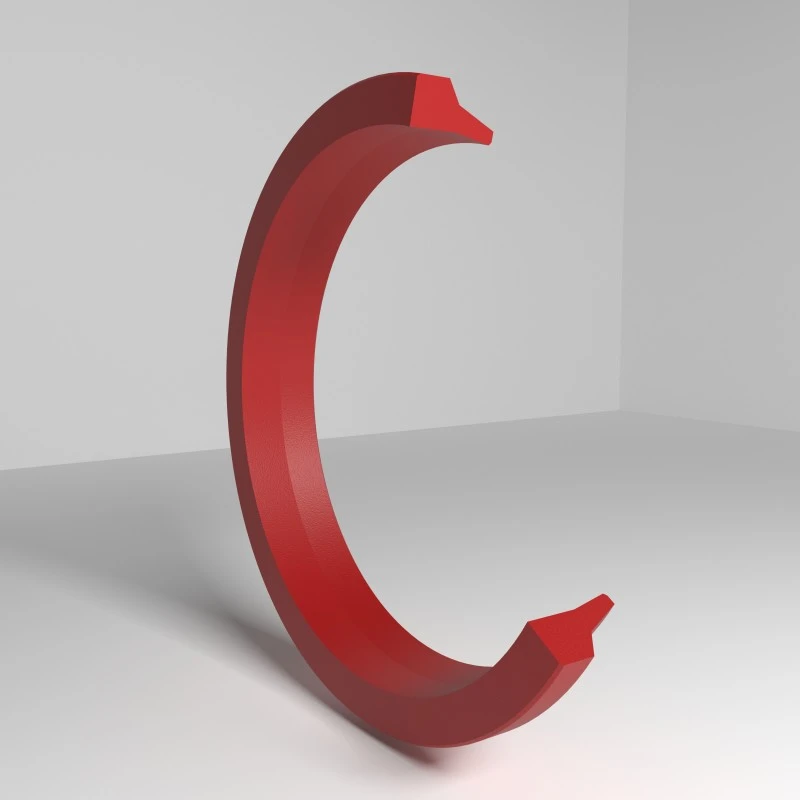

Alur meterai habuk

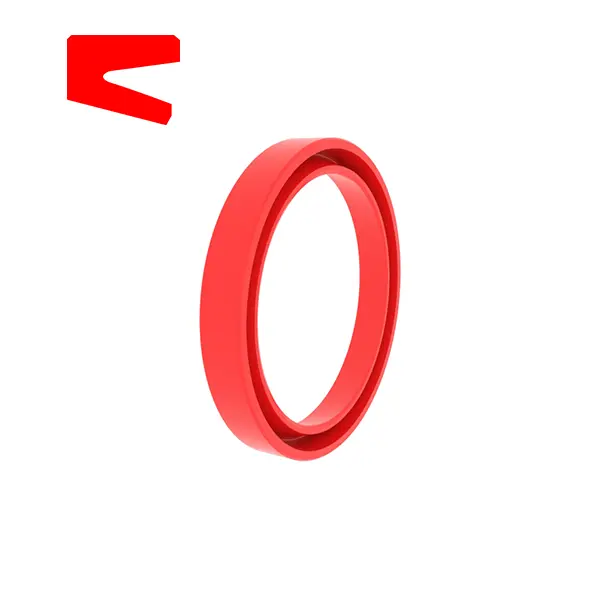

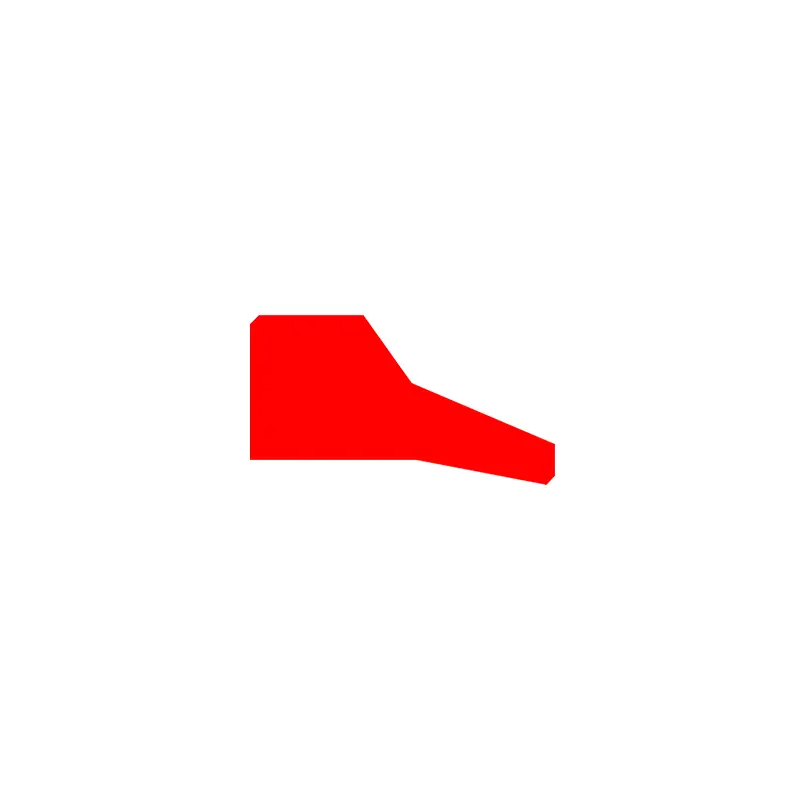

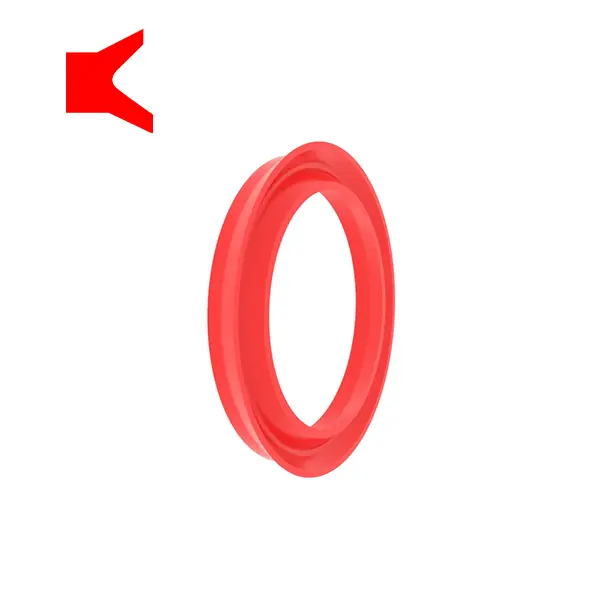

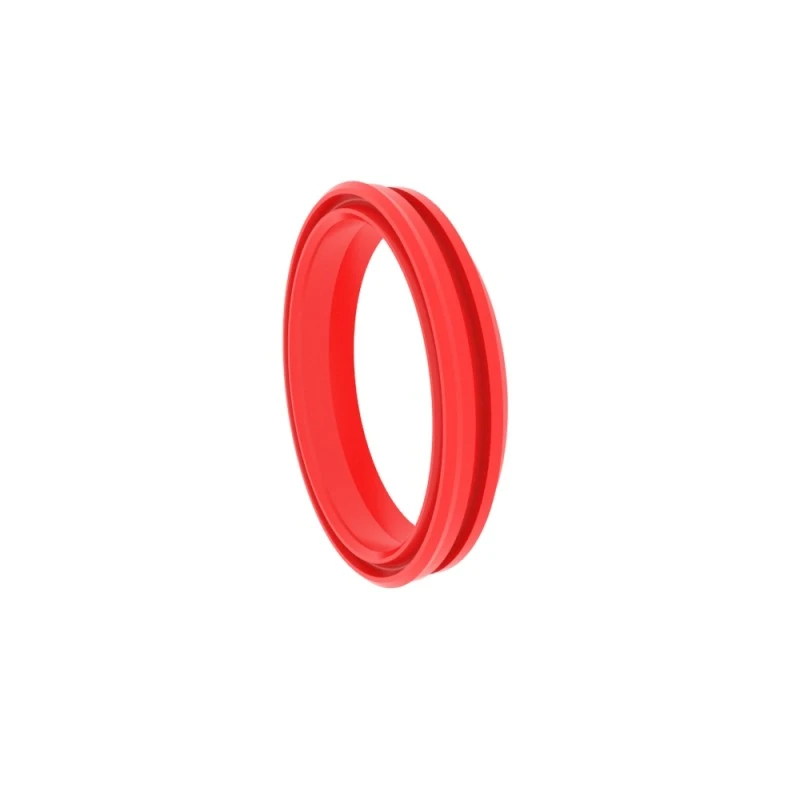

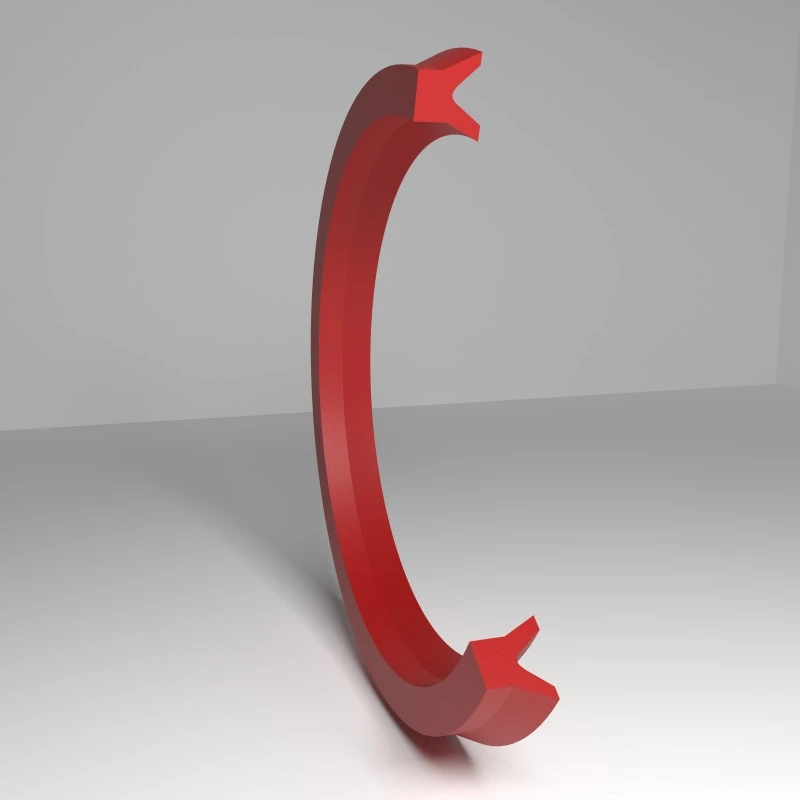

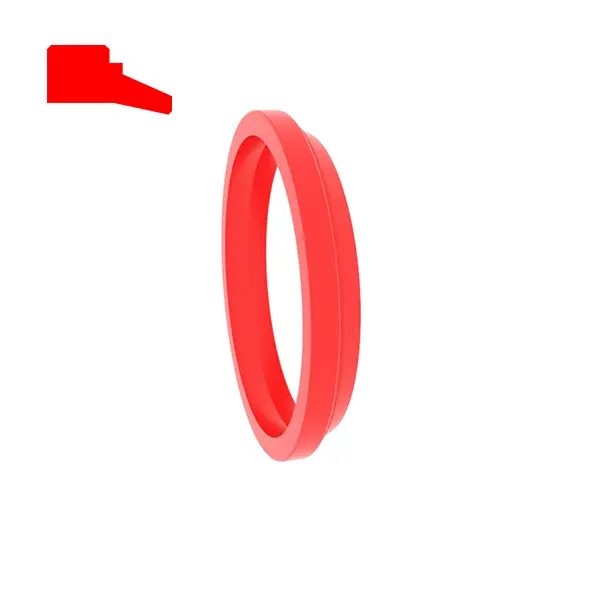

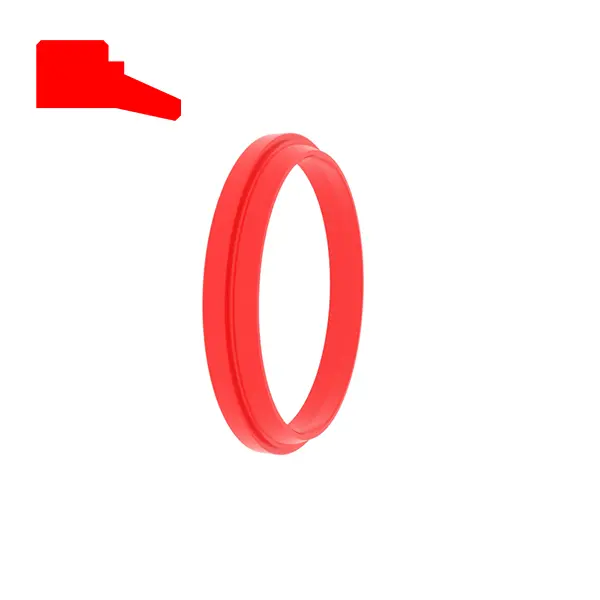

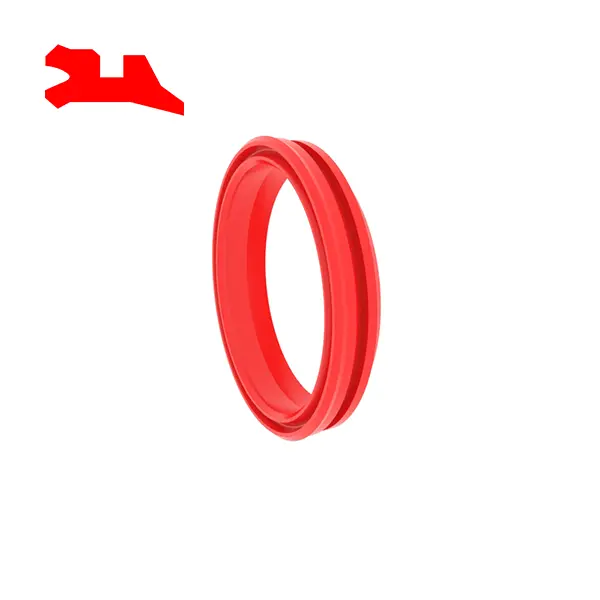

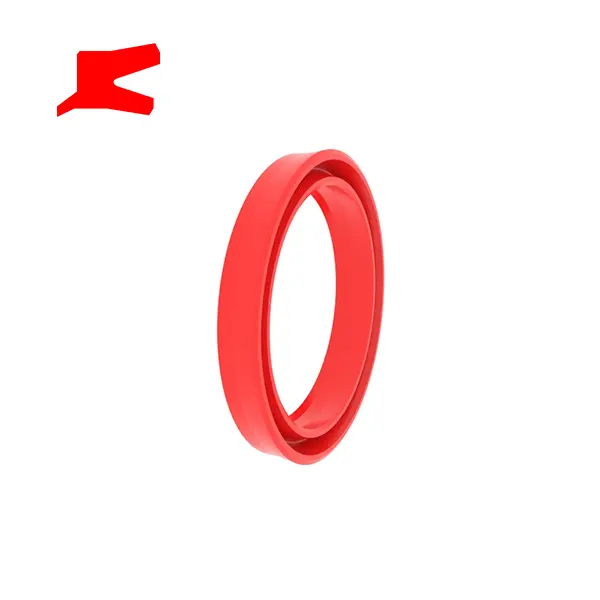

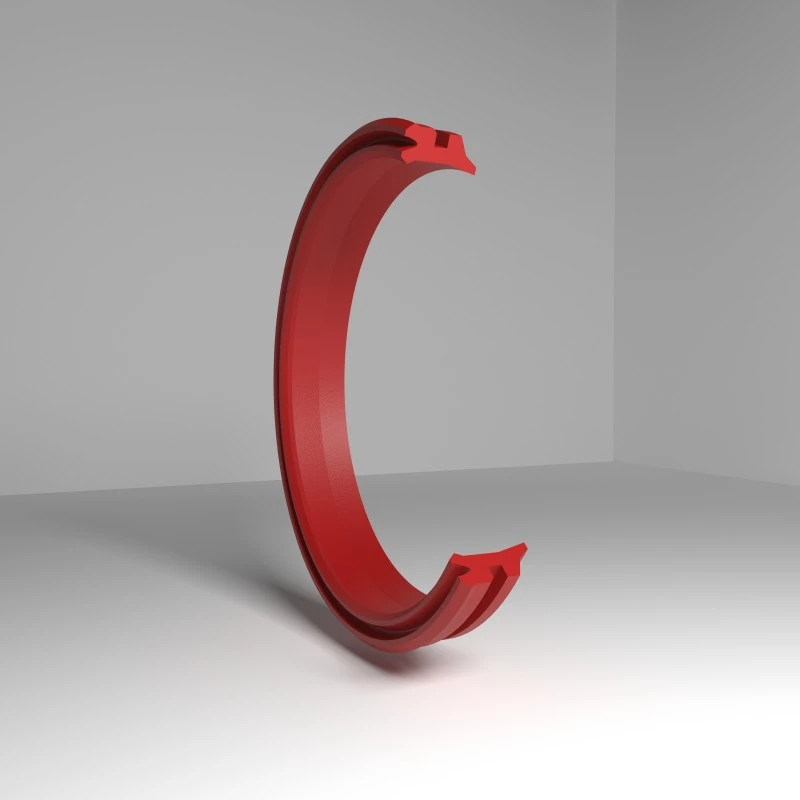

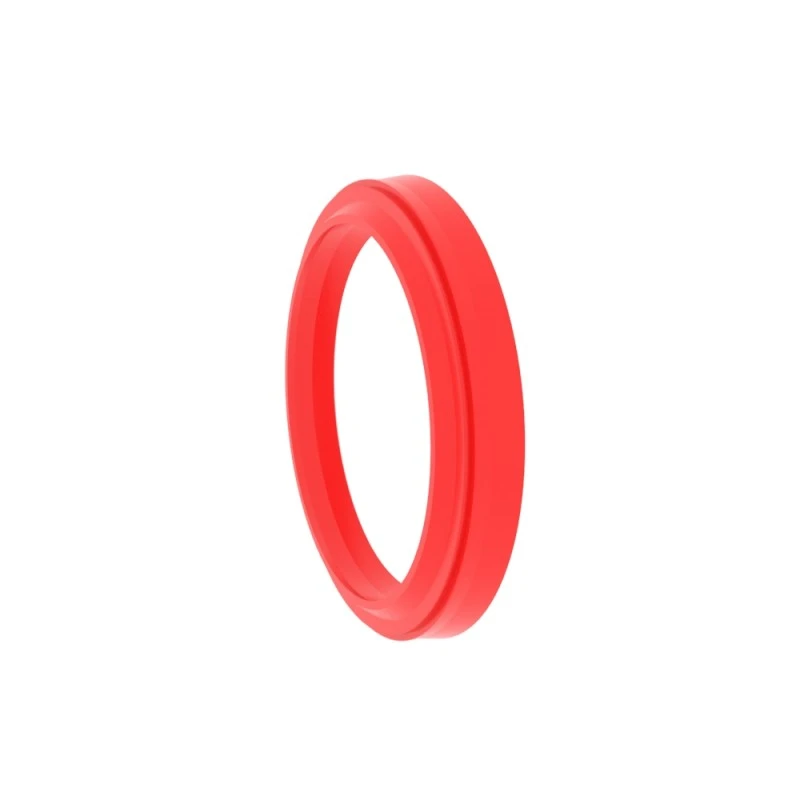

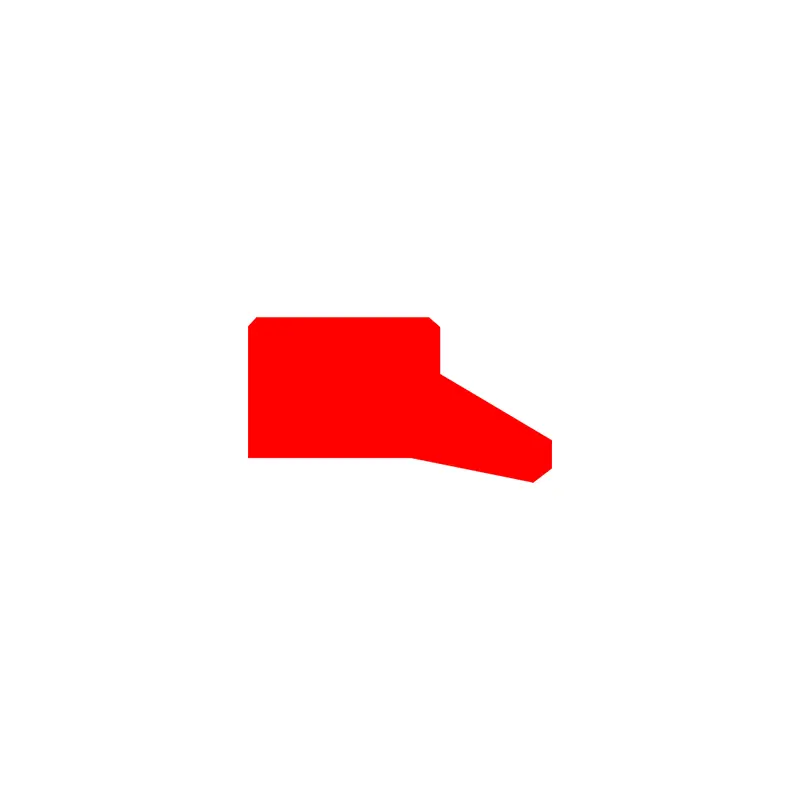

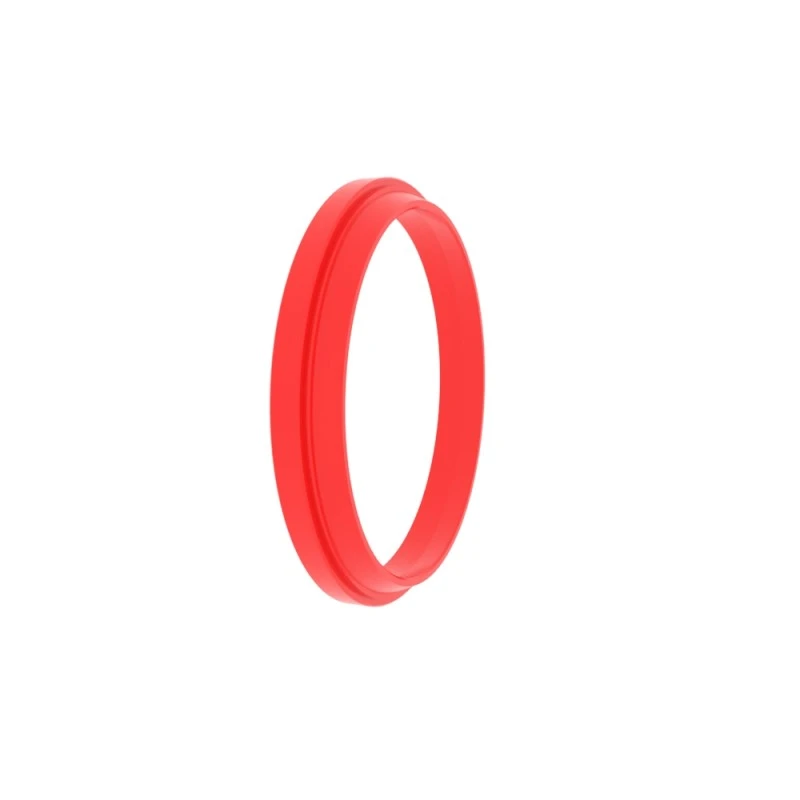

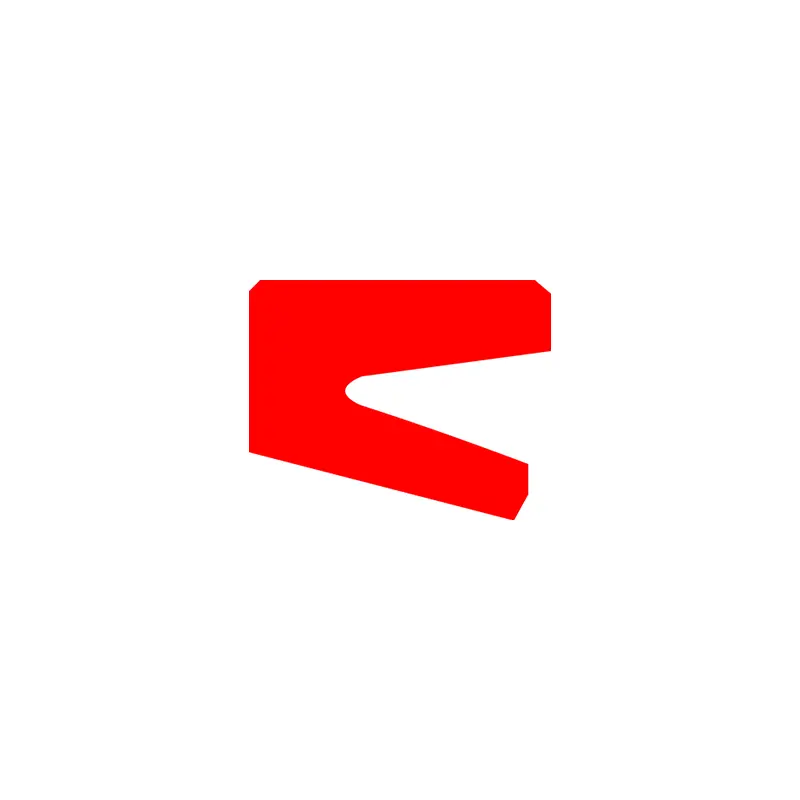

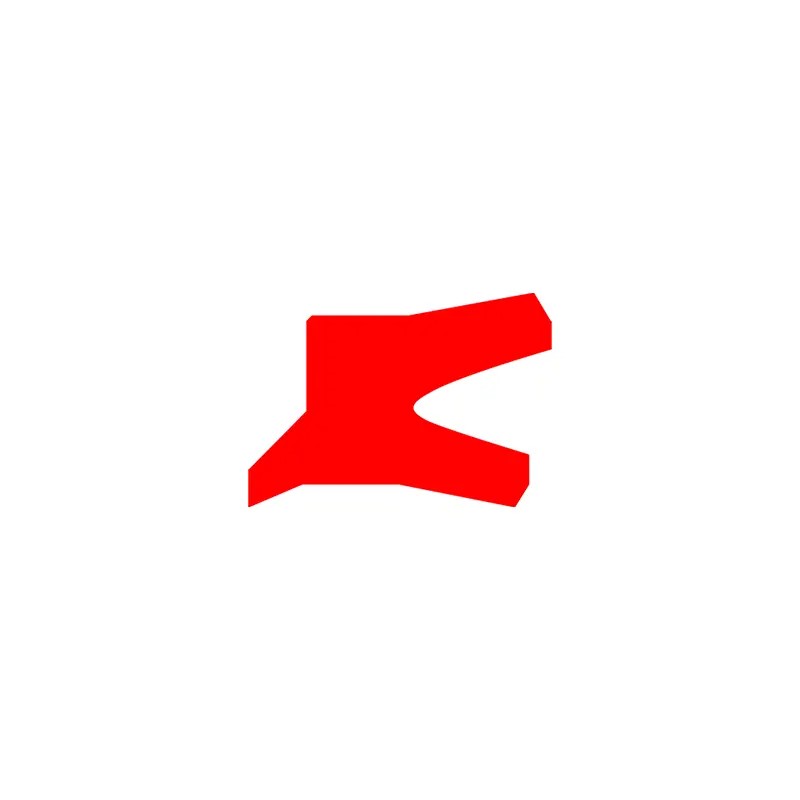

RCA101
Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur
H ...... jumlah ketinggian meterai habuk
| Kemasan permukaan | R tmax (μm) | RA (μm) |
| Sliding permukaan yang sepadan dengan getah/meterai poliuretana Sliding Surface yang sepadan dengan meterai PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur bawah Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Nisbah Panjang Sokongan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pesanan
Model: RCA101
Saiz alur: 100x108x4/7
Bahan: RC-PU-H
Jenis meterai: RCA101, RCA104
Permohonan utama: Perlindungan habuk standard untuk silinder minyak
Kelebihan: Pemasangan mudah, kesan anti-geseran dan kesan debu yang sangat baik, tiada penyebaran terbalik dalam rongga, tiada pembukaan tekanan antara cincin pengedap dan cincin debu.
Bahan: poliuretana, getah
| Contoh alur meterai | Berikut adalah dimensi alur standard (meterai habuk dari sebarang saiz dalam julat saiz boleh dihasilkan) | |||||||
 |

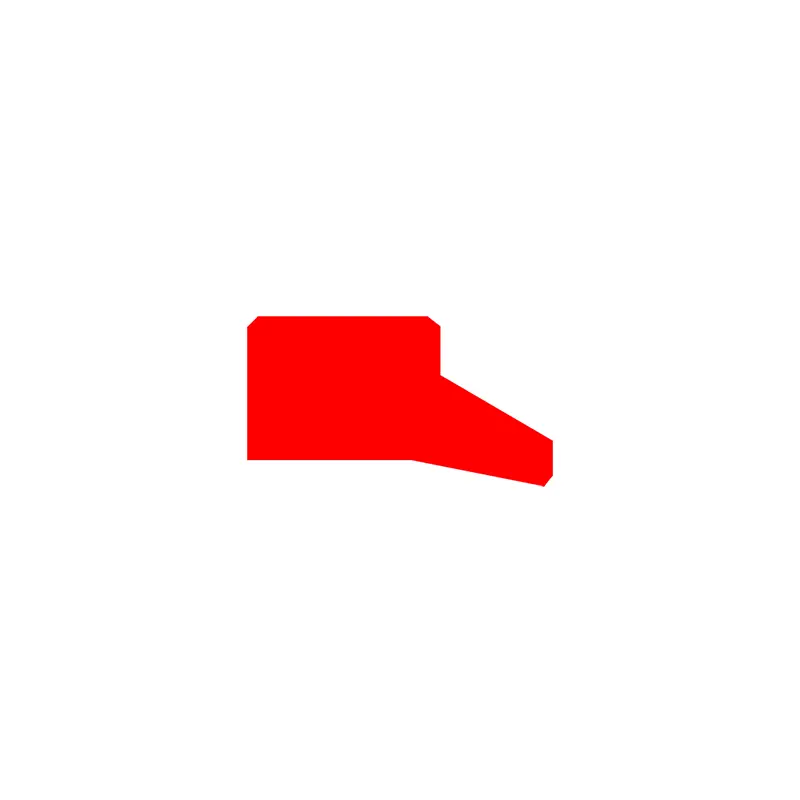

RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

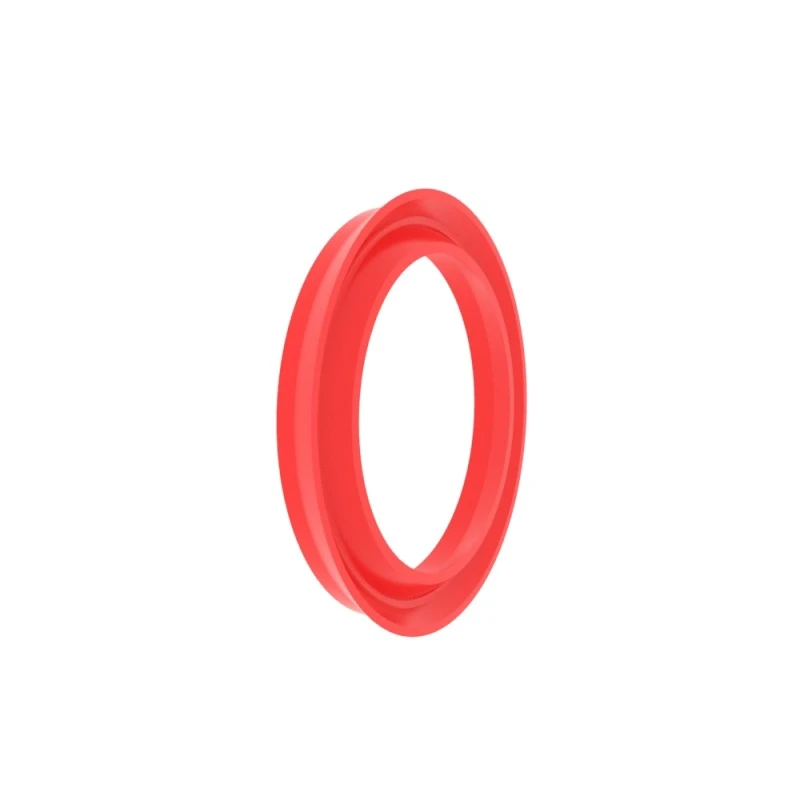

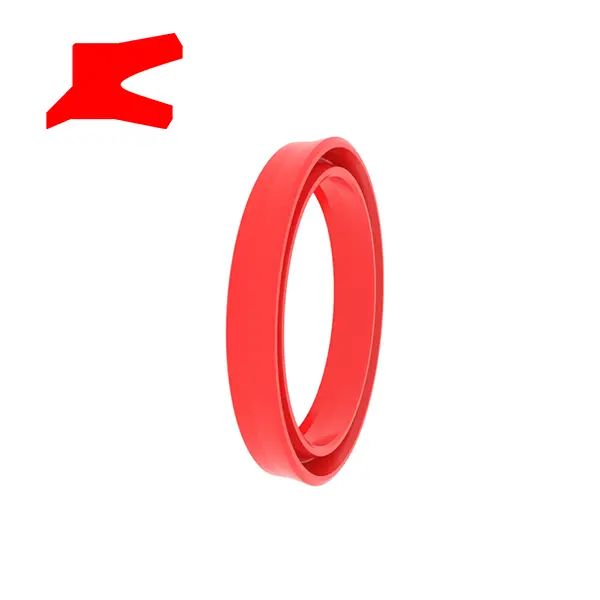

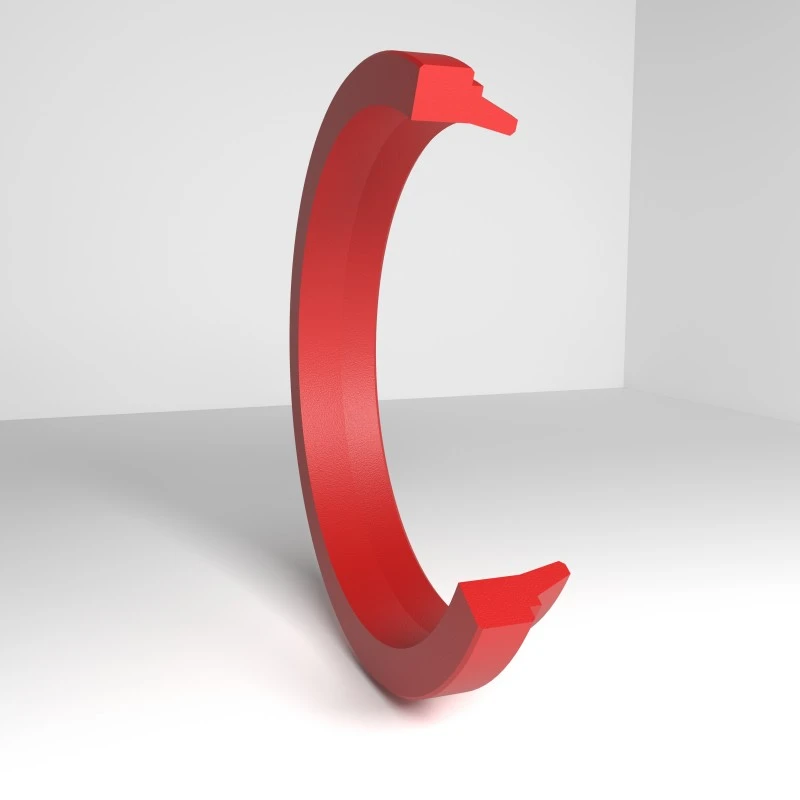

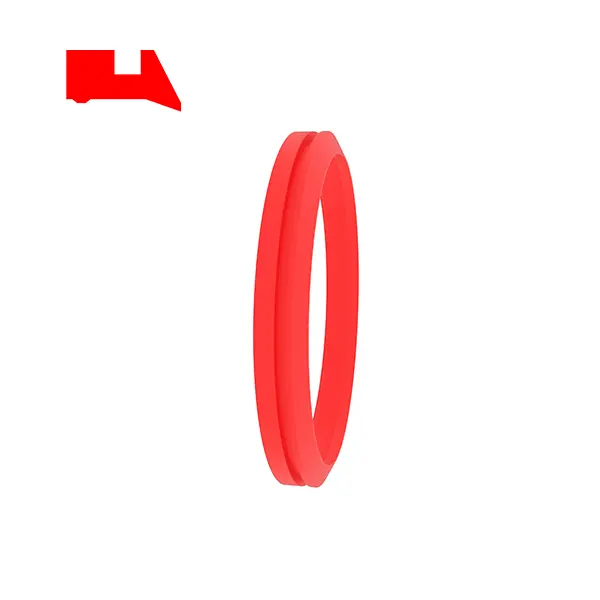

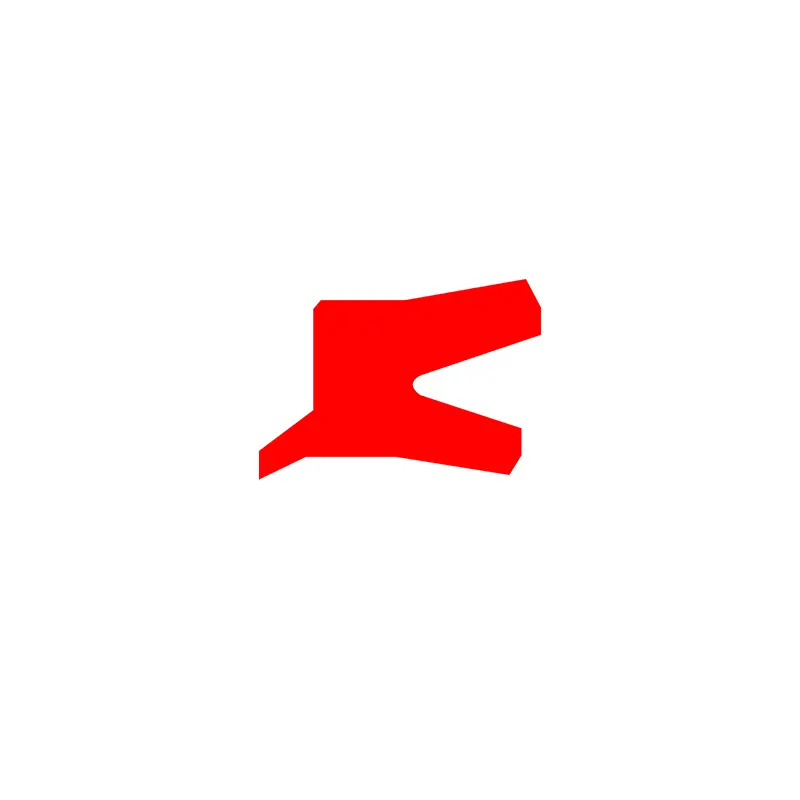

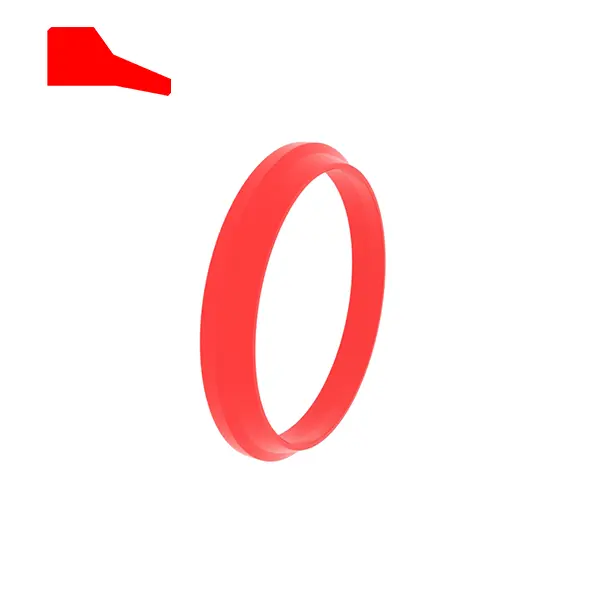

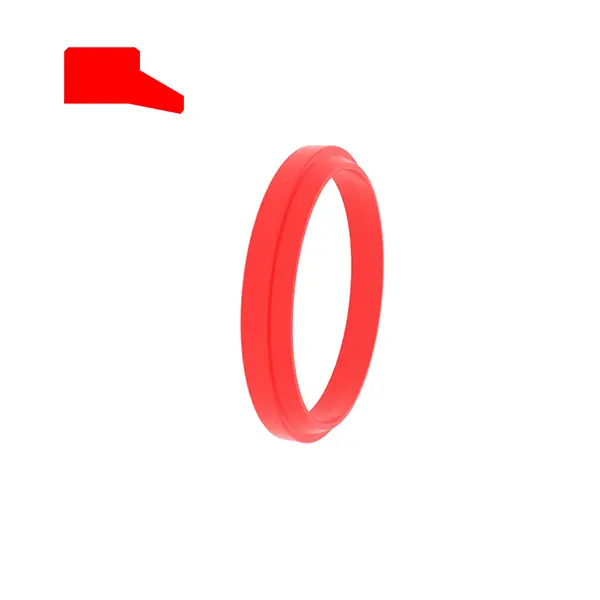

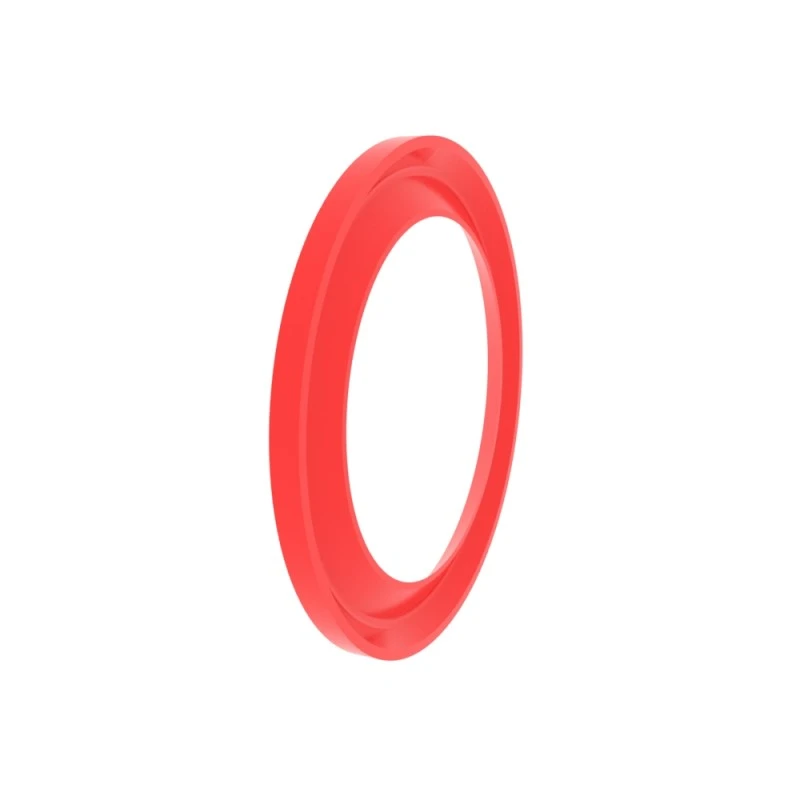

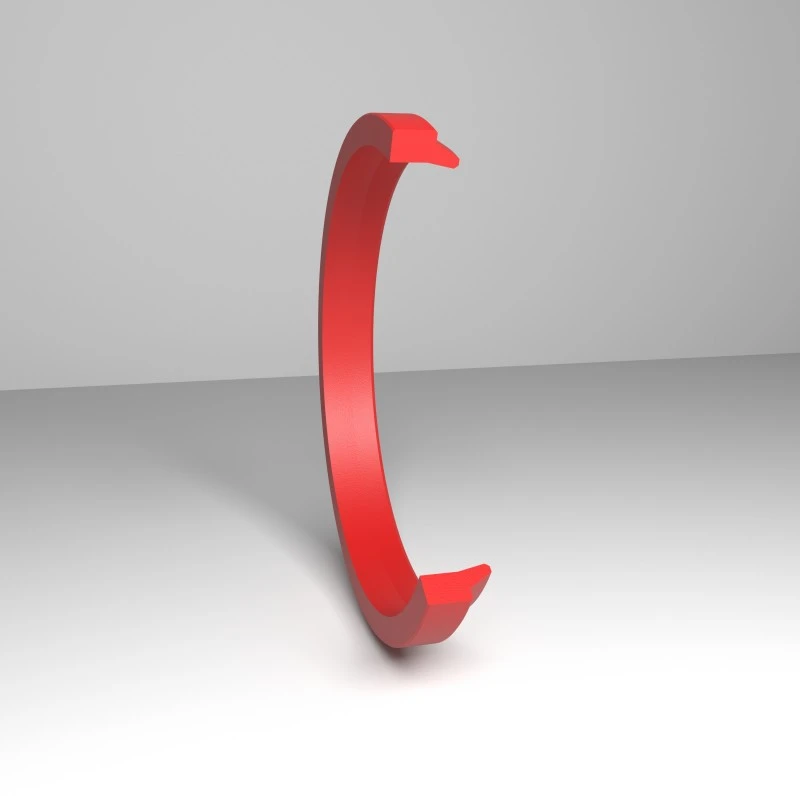

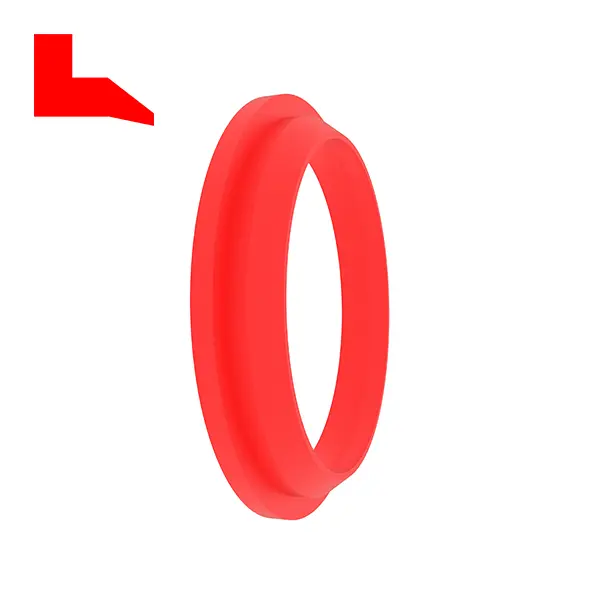

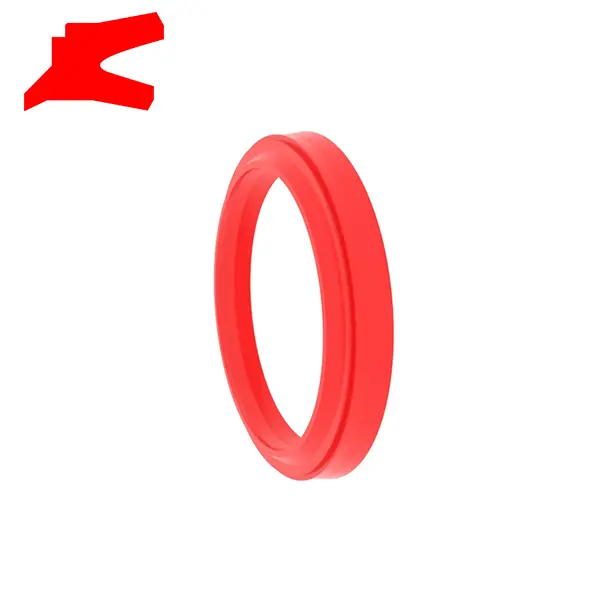

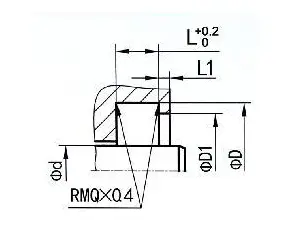

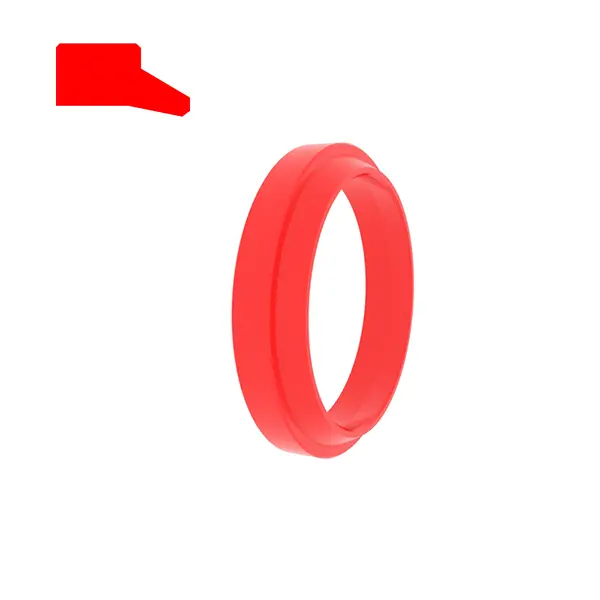

RCA102
Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur
H ...... jumlah ketinggian meterai habuk
| Kemasan permukaan | R tmax (μm) | RA (μm) |
| Sliding permukaan yang sepadan dengan getah/meterai poliuretana Sliding Surface yang sepadan dengan meterai PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur bawah Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Nisbah Panjang Sokongan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pesanan
Model: RCA102
Saiz Groove/Jumlah Debu Tinggi Tinggi: 100x115x8.5
Bahan: RC-PU-H
Jenis meterai: RCA102, RCA105, RCA211
Permohonan Utama: Terutamanya digunakan dengan meterai kombinasi gelongsor
Kelebihan: Prestasi geseran yang baik, RCA211 Meterai dua arah
Bahan: (kekerasan ultra tinggi) poliuretana, getah
| Contoh alur meterai | Berikut adalah dimensi alur standard (meterai habuk dari sebarang saiz dalam julat saiz boleh dihasilkan) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

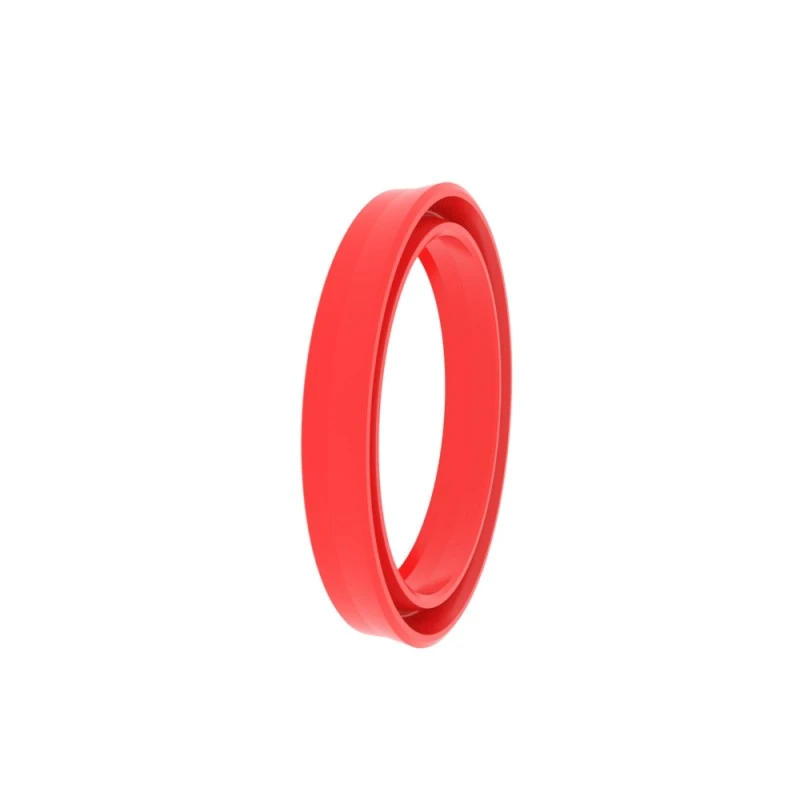

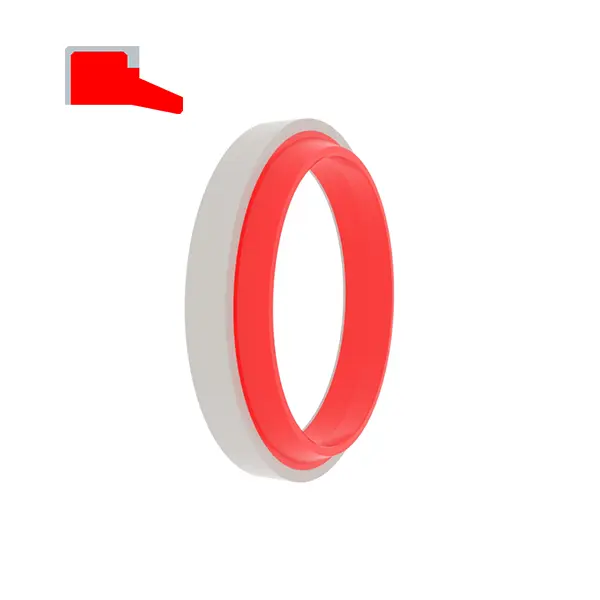

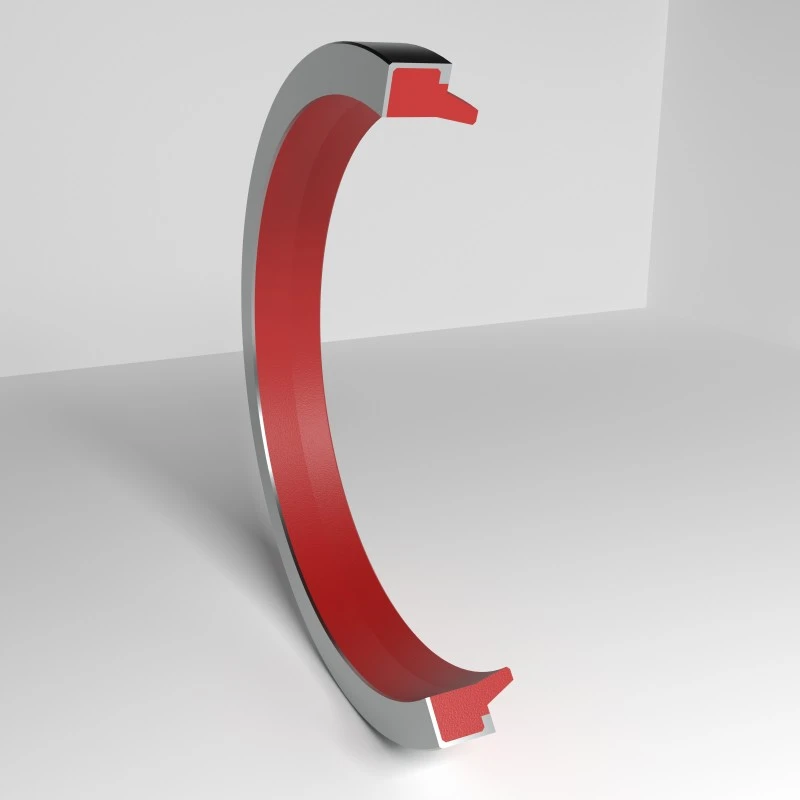

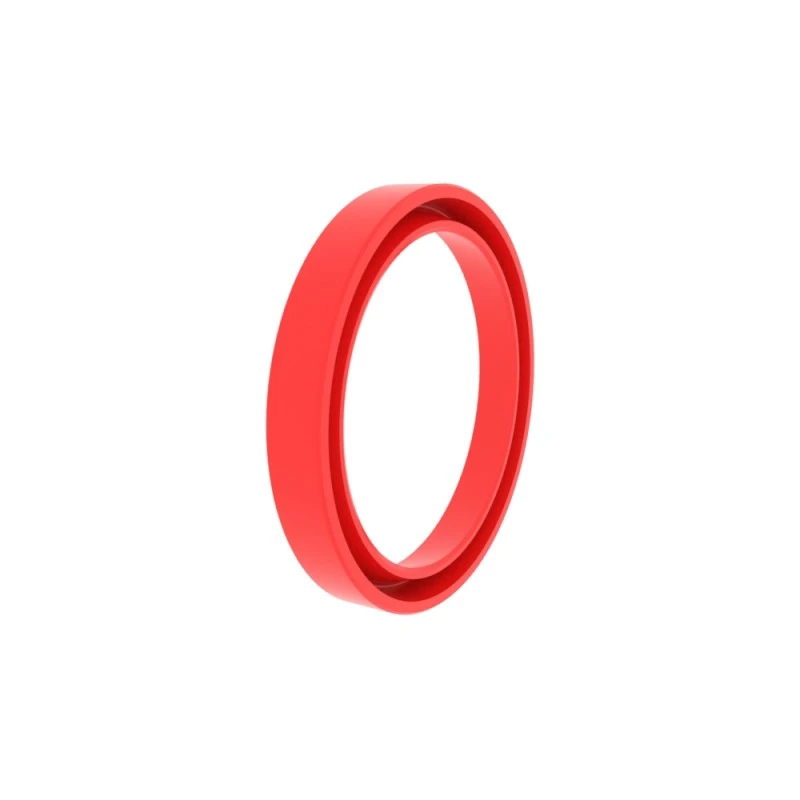

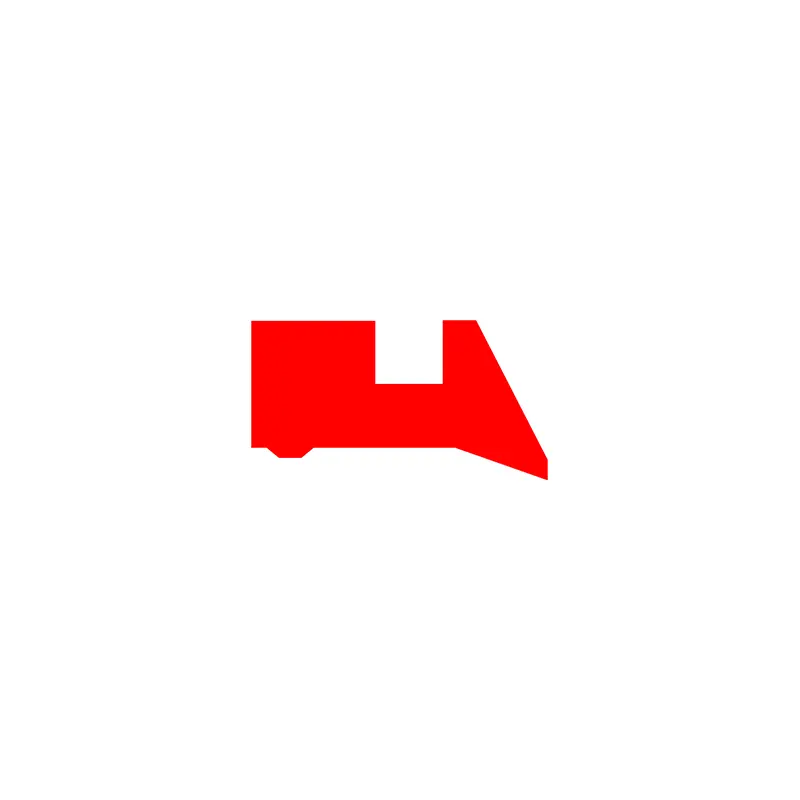

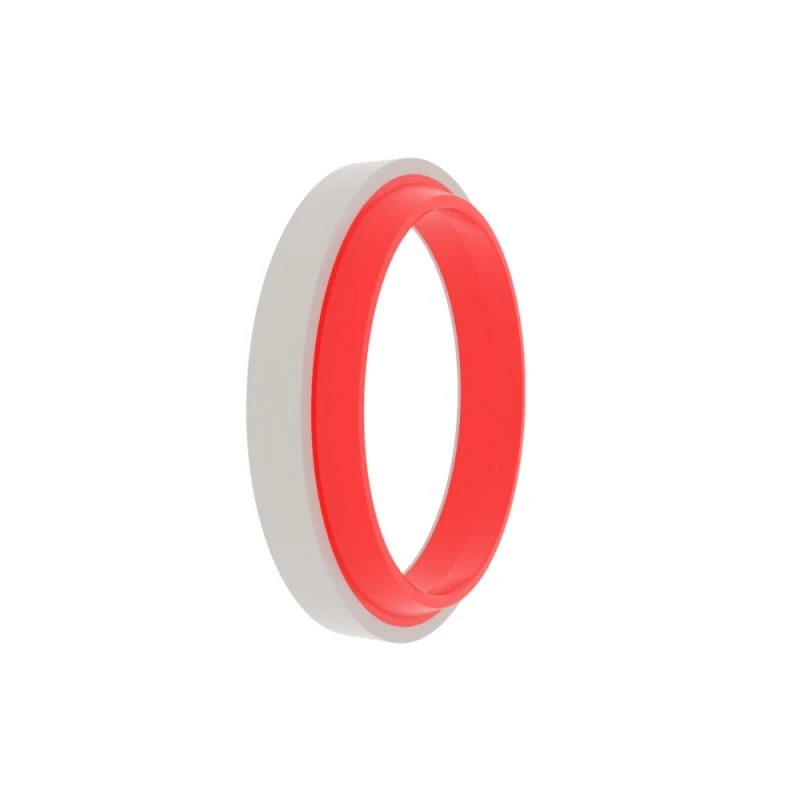

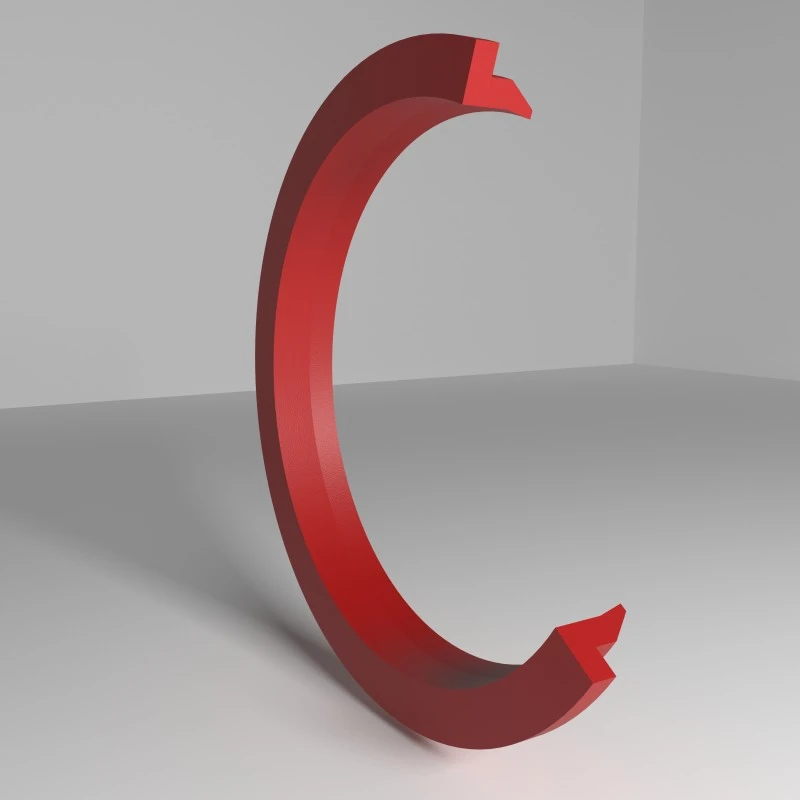

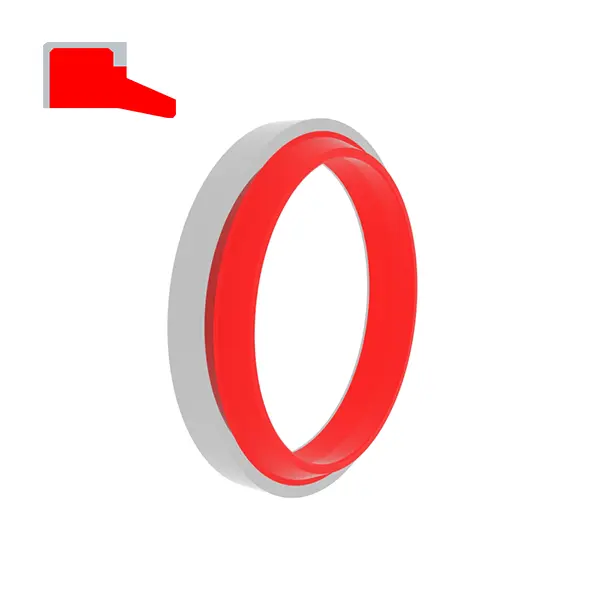

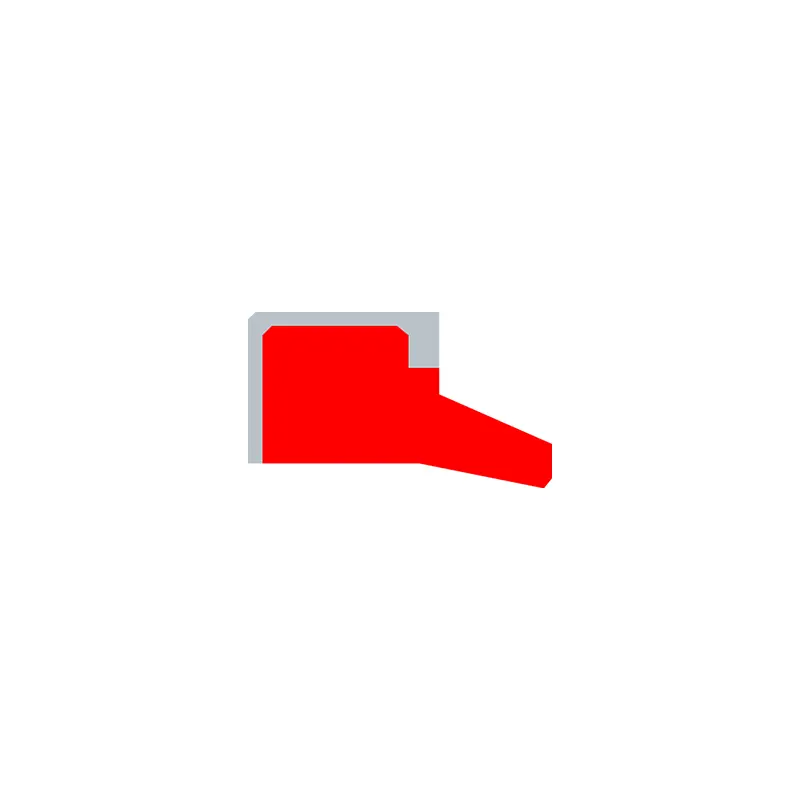

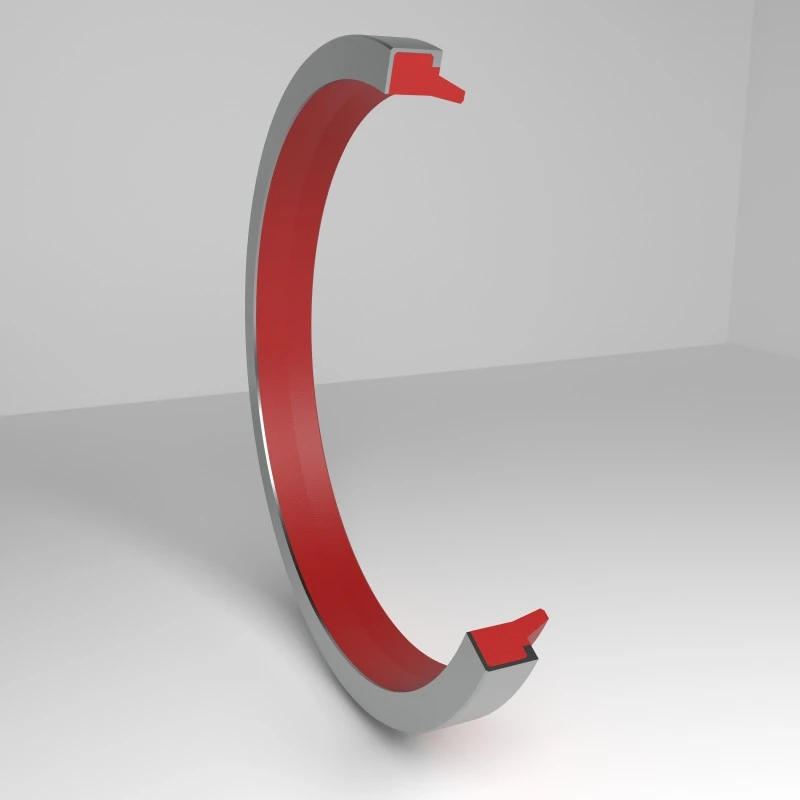

RCA103
Saiz pesanan
Φd ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur
H ...... jumlah ketinggian meterai habuk
| Kemasan permukaan | R tmax (μm) | RA (μm) |
| Sliding permukaan yang sepadan dengan getah/meterai poliuretana Sliding Surface yang sepadan dengan meterai PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur bawah Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Nisbah Panjang Sokongan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pesanan
Model: RCA103
Saiz Groove/Jumlah Debu Tinggi Tinggi: 100x115x9/12
Bahan: RC-PU-H+POM
Jenis meterai: RCA103, RCA106
Aplikasi utama: silinder standard dan alur terbuka
Kelebihan: Prestasi anti geseran adalah baik, dan cincin sokongan menghalang pengoksidaan daripada berlaku di antara alur dan meterai, dan kedudukan dan sesuai dalam rongga adalah tegas.
Bahan: (kekerasan ultra tinggi) poliuretana + polyoxymethylene, getah + polioksimetilena
| Contoh alur meterai | Berikut adalah dimensi alur standard (meterai habuk dari sebarang saiz dalam julat saiz boleh dihasilkan) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

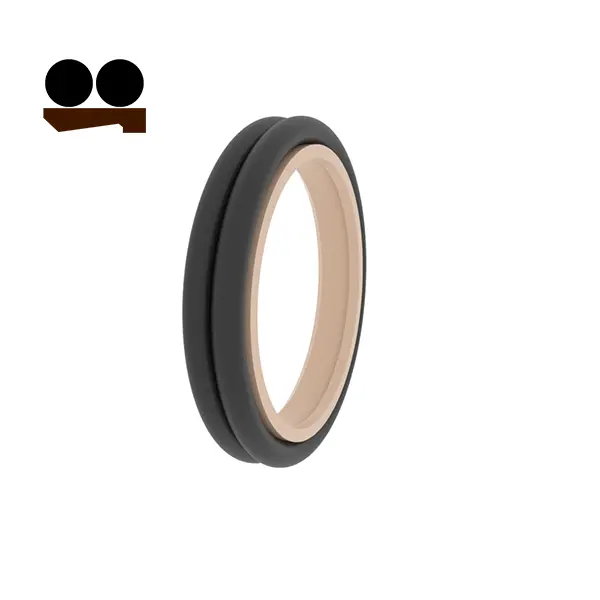

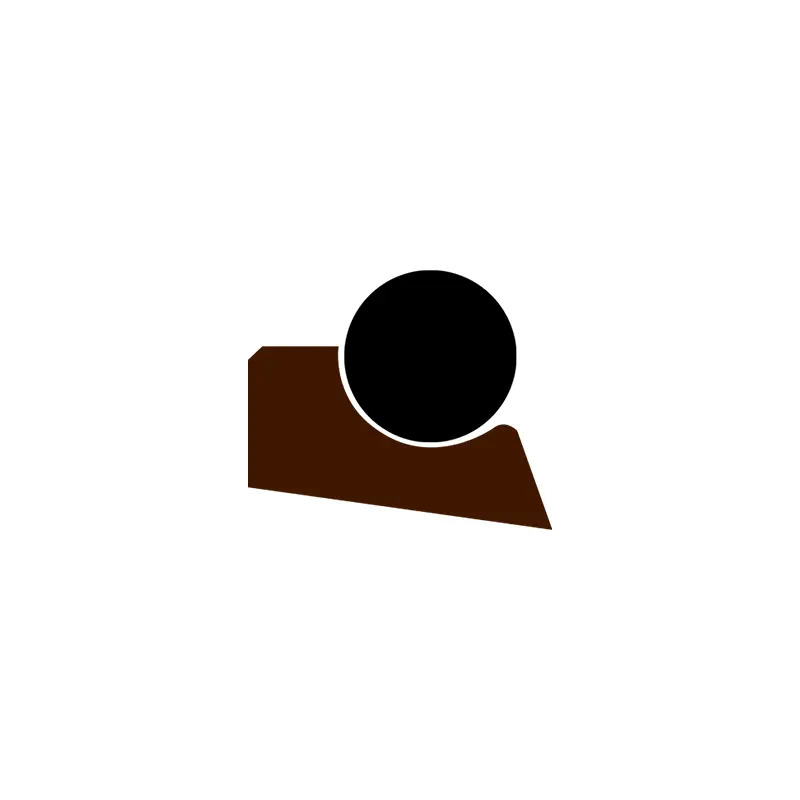

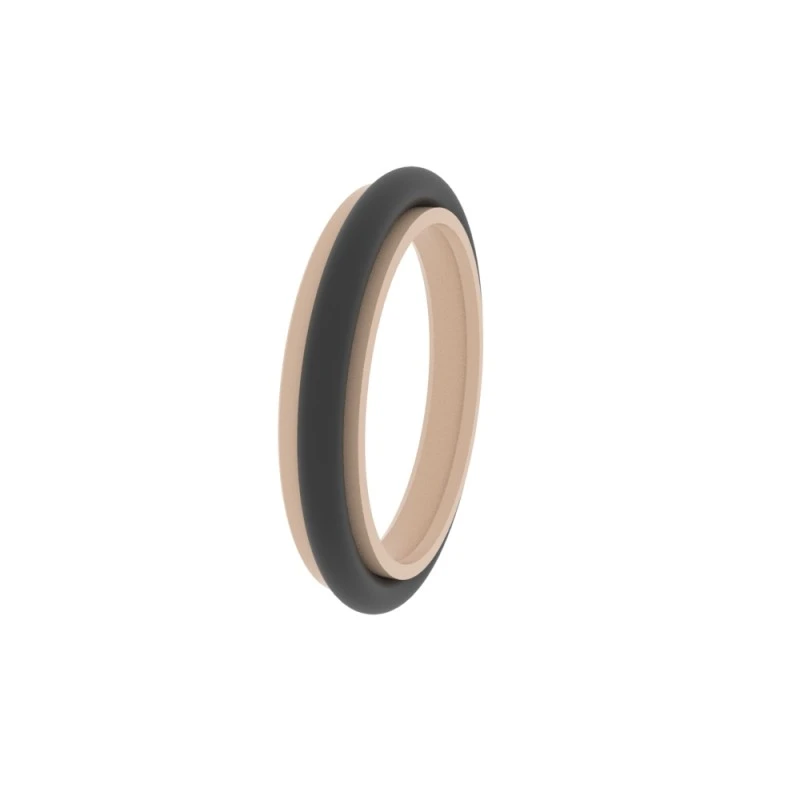

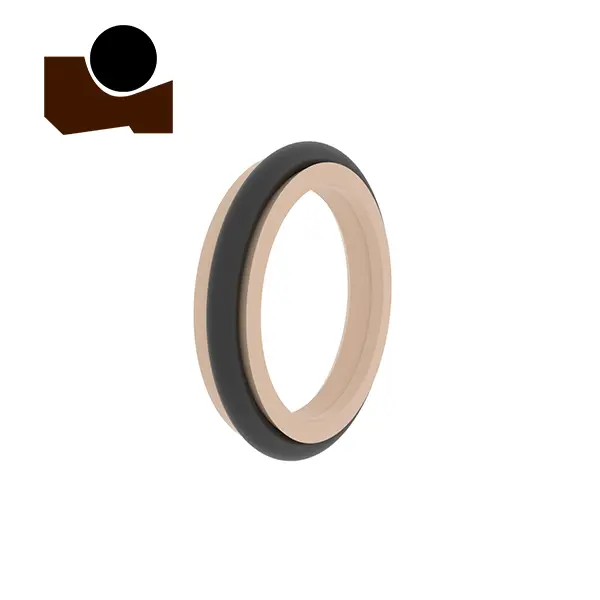

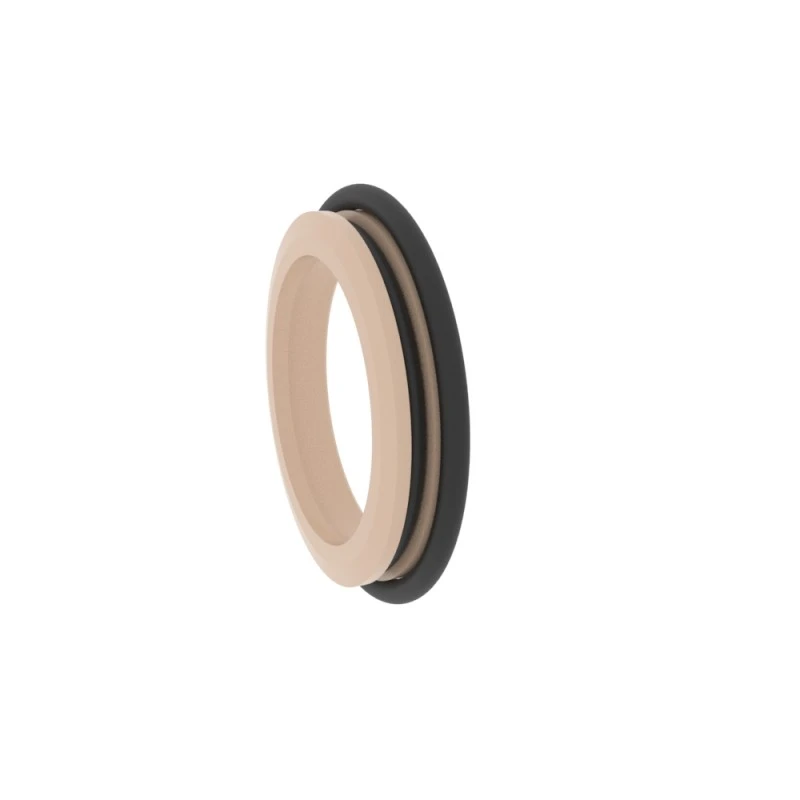

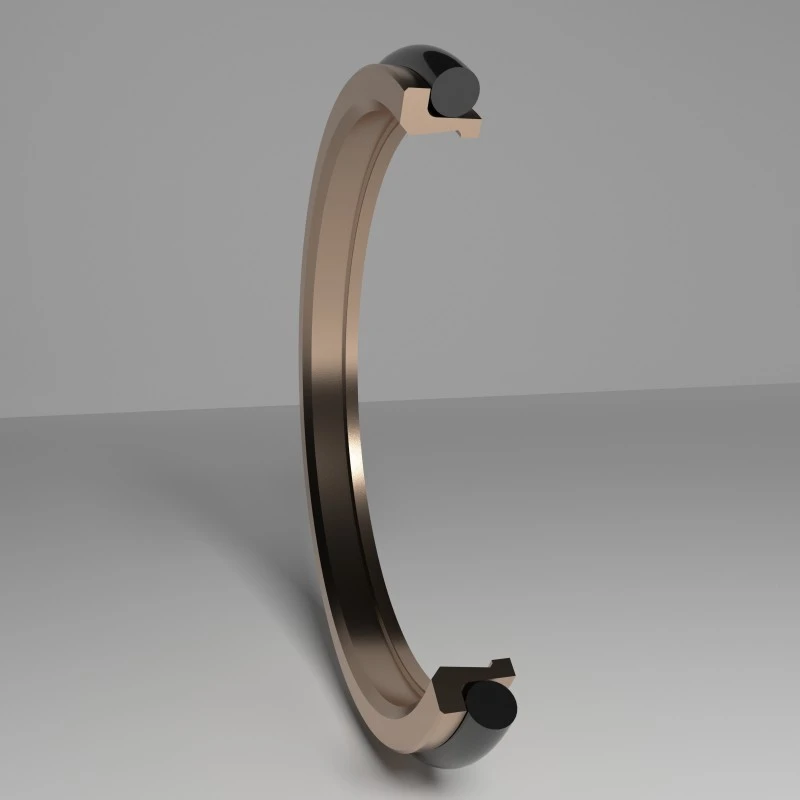

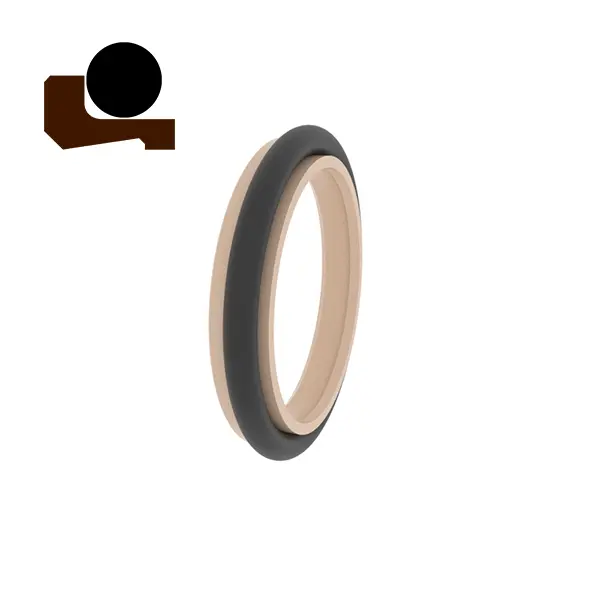

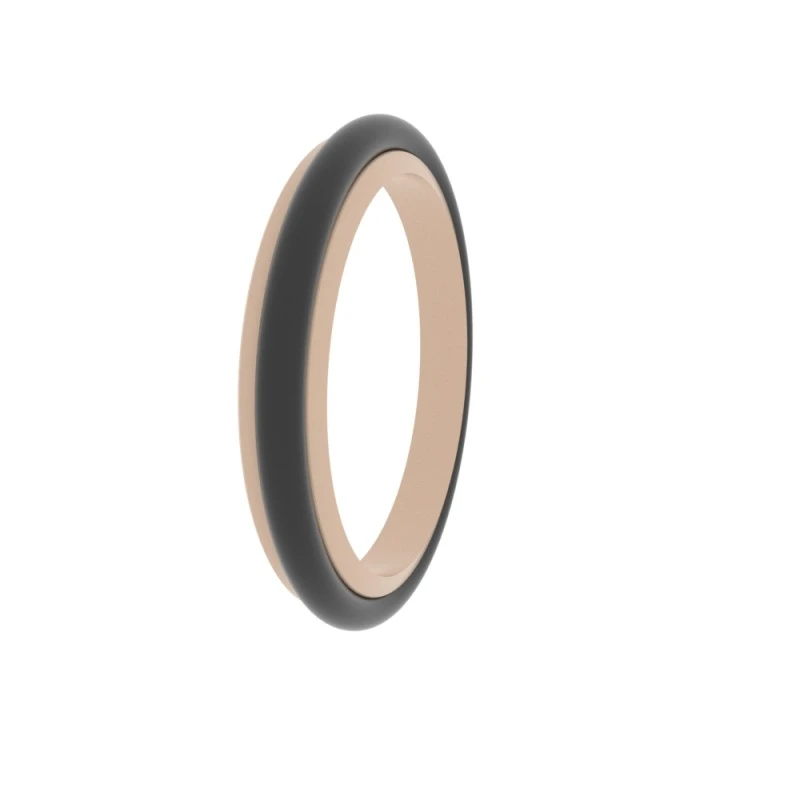

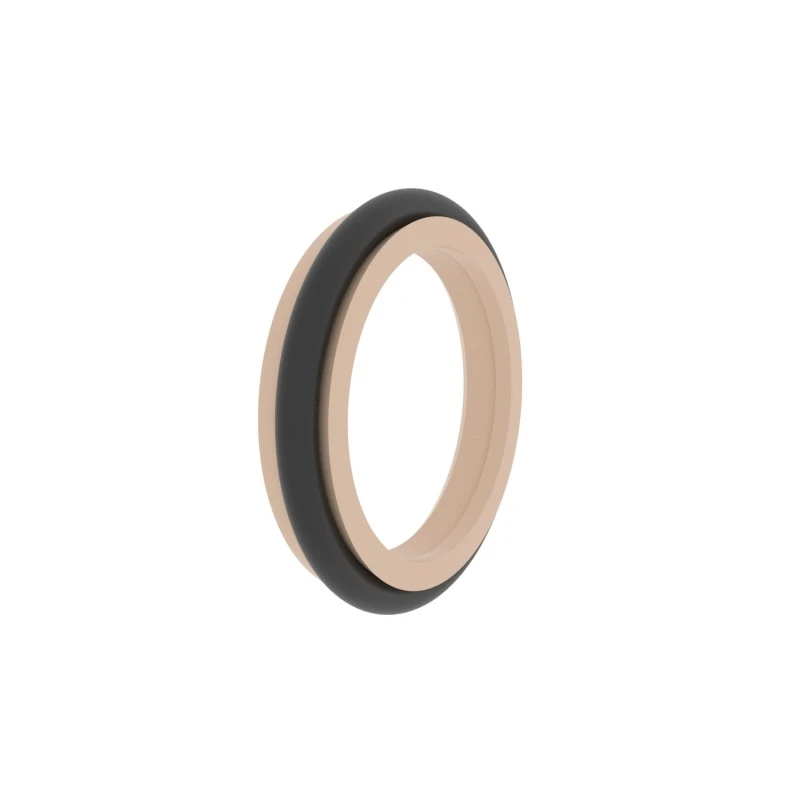

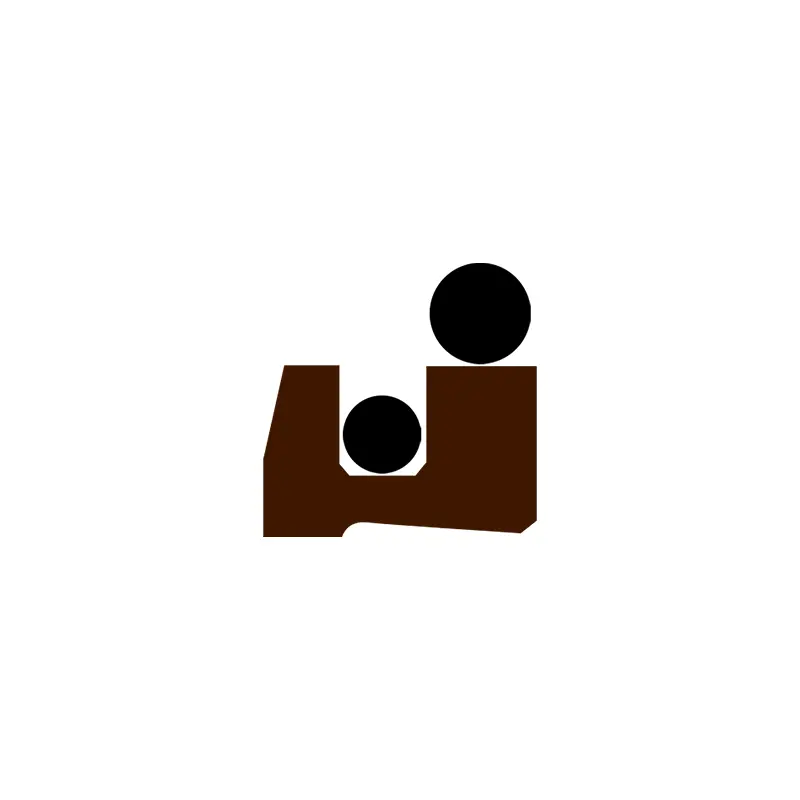

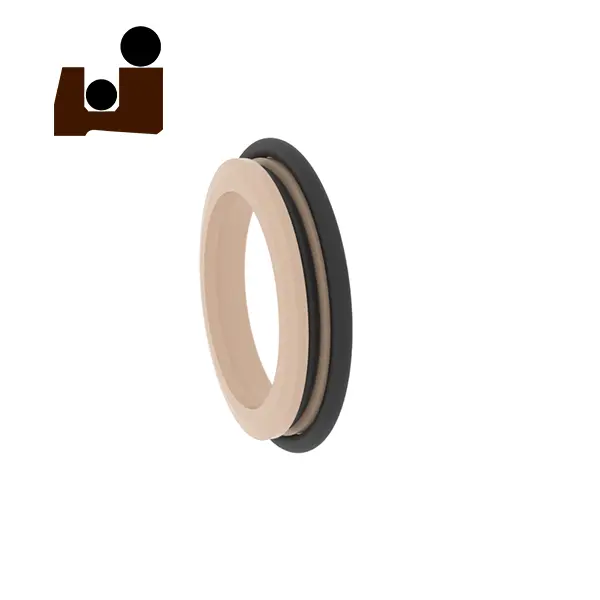

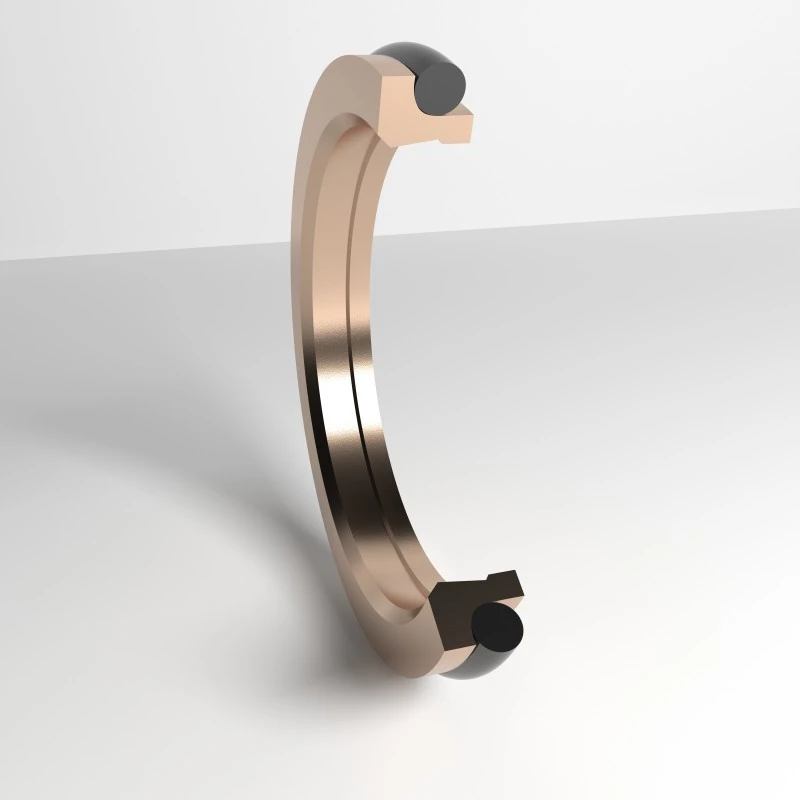

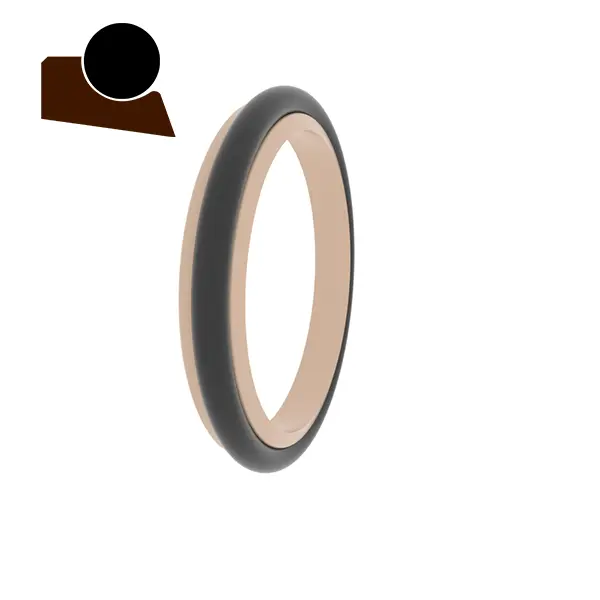

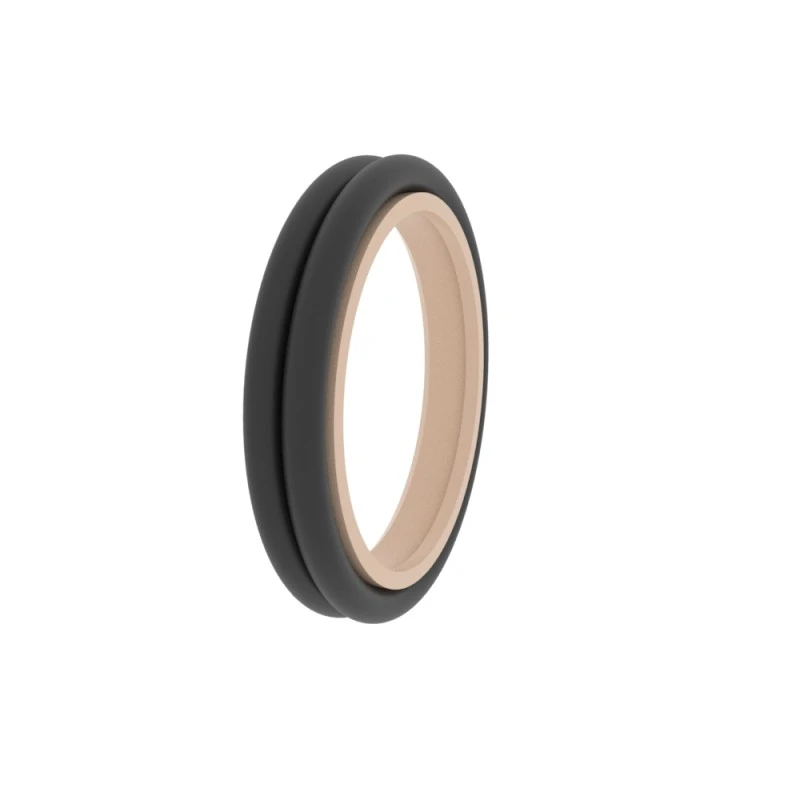

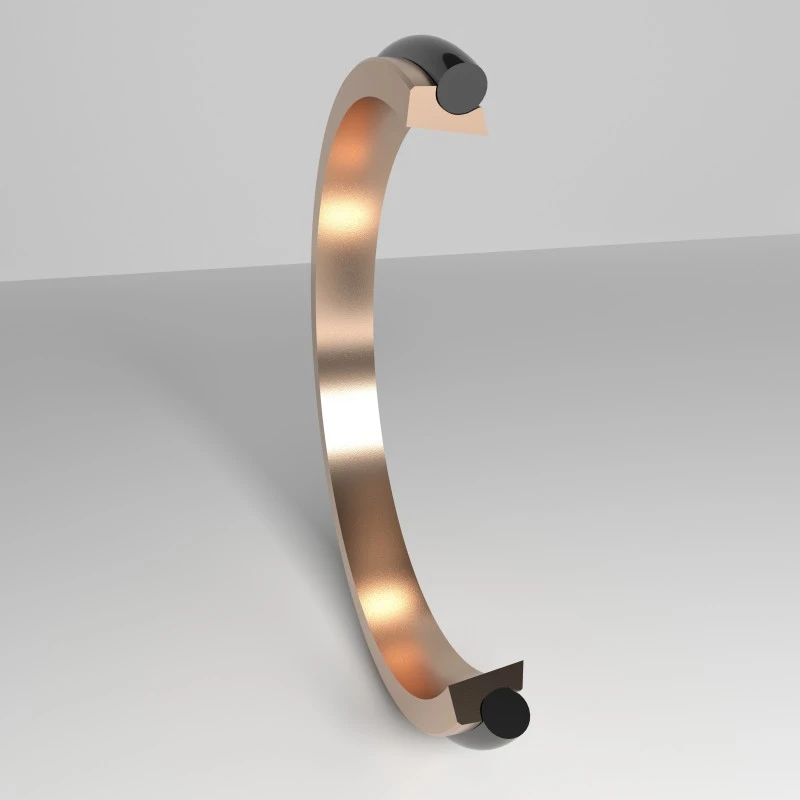

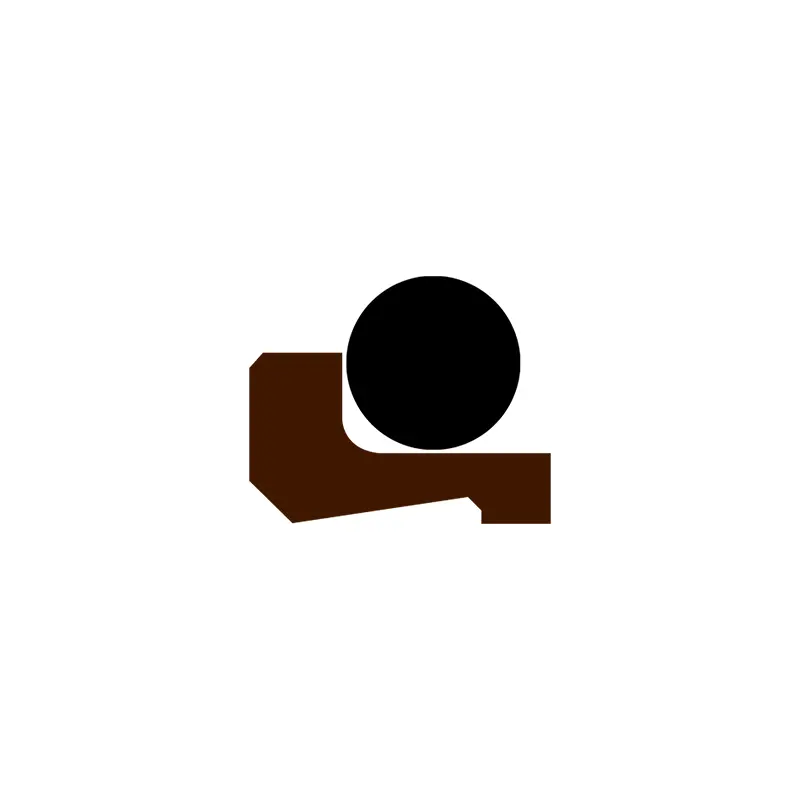

RCA115
Saiz pesanan
Φd ...... diameter luar
Φd1 ...... diameter luar
Φd ...... diameter dalaman
L ...... lebar alur
| Kemasan permukaan | R tmax (μm) | RA (μm) |
| Sliding permukaan yang sepadan dengan getah/meterai poliuretana Sliding Surface yang sepadan dengan meterai PTFE | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Alur bawah Sisi alur | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Nisbah Panjang Sokongan Profil TP | 50%-95% |
|
| Toleransi | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10mm +0.3 |
Contoh pesanan
Model: RCA115
Saiz Groove/Jumlah Debu Tinggi Tinggi: 100x108.8x6
Bahan: PTFE3+NBR
Jenis meterai: RCA115, RCA118
Aplikasi utama: industri kimia, industri makanan dan injap servo
Kelebihan: Koefisien geseran yang rendah, tidak merayap, ruang pemasangan kecil, kehidupan tahan lama, dan kemampuan pelarasan dan kedudukan yang sangat baik semasa bekerja.
Bahan: Tetrafluoroethylene, getah nitril atau getah fluorin
| Contoh alur meterai | Berikut adalah dimensi alur standard (meterai habuk dari sebarang saiz dalam julat saiz boleh dihasilkan) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-ring | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
