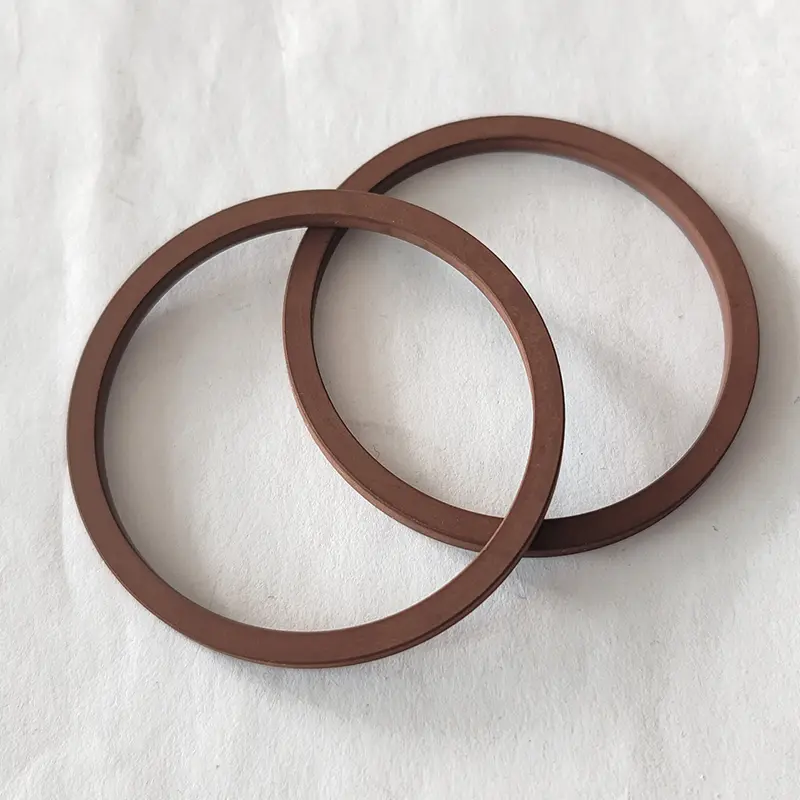

Kami menyediakan pelbagai penyelesaian meterai statik, yang meliputi produk khas tujuan umum dan tekanan tinggi. RCFL106/102 dan RCK126 adalah model asas dengan struktur mudah dan aplikasi yang luas; RCS130/131 dan RCFL108 Mengadopsi reka bentuk pemasangan diameter luar penyemperitan untuk memastikan kestabilan embedding alur; RCK120/127 dan produk siri serupa yang lain mencapai kebolehpercayaan yang sama melalui pemasangan diameter dalaman penyemperitan.
Sebagai tindak balas kepada keperluan pengedap bebibir, RCF110 dan RCR118 boleh menanggung tekanan di kedua -dua arah, dan arah tekanan mesti ditunjukkan semasa memesan. Barisan produk sepenuhnya meliputi tekanan rendah ke keadaan kerja tekanan tinggi, dan bahan tersebut tahan haus dan tahan kakisan, dan digunakan secara meluas dalam sistem hidraulik, sambungan saluran paip dan pengedap peralatan perindustrian.
Ciri dan aplikasi produk:
Permohonan: Tujuan Umum, meterai ID, meterai OD, meterai paksi
Spesifikasi dan alur O-ring
Saiz pesanan
Φd1 ...... diameter dalaman
Φd2 ...... diameter bahagian
Contoh pesanan
Model: RCFL106
Diameter Diameter Diameter Diameter: 14x1.8
Bahan: NBR
Permohonan
Tekanan dari dalam: O-ring dimampatkan dari diameter luar
Tekanan dari luar: O-ring dimampatkan dari diameter dalam
O-cincin mempunyai toleransi pembuatan yang tepat. Toleransi yang dibenarkan telah diseragamkan mengikut DIN3771 dan ISO3601/1 (diameter keratan rentas sehingga 7mm, diameter dalaman sehingga 670mm). Toleransi yang sepadan ditunjukkan dalam jadual berikut.
| Toleransi seksyen | ||||||||
| Seksyen | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Toleransi | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| Toleransi diameter dalaman | ||||||||||
| Diameter dalaman | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Toleransi | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |

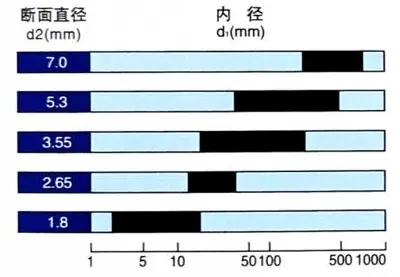

| Peratusan diameter dalaman yang sesuai % | ||||||||||

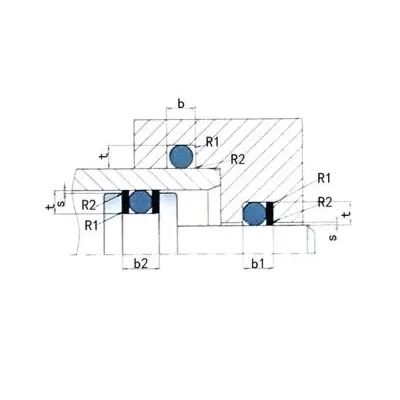

Saiz alur
 |
||||||||||
| Seksyen d2 | Kedalaman alur t | Unit Lebar Groove: mm (+0.20) | Jejari r1 mm | |||||||
| mm | Statik | Dinamik (hidraulik) | Dinamik (pneumatik) | b Tiada cincin penahan | B1 1 Retaining Ring | B2 2 cincin mengekalkan | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
