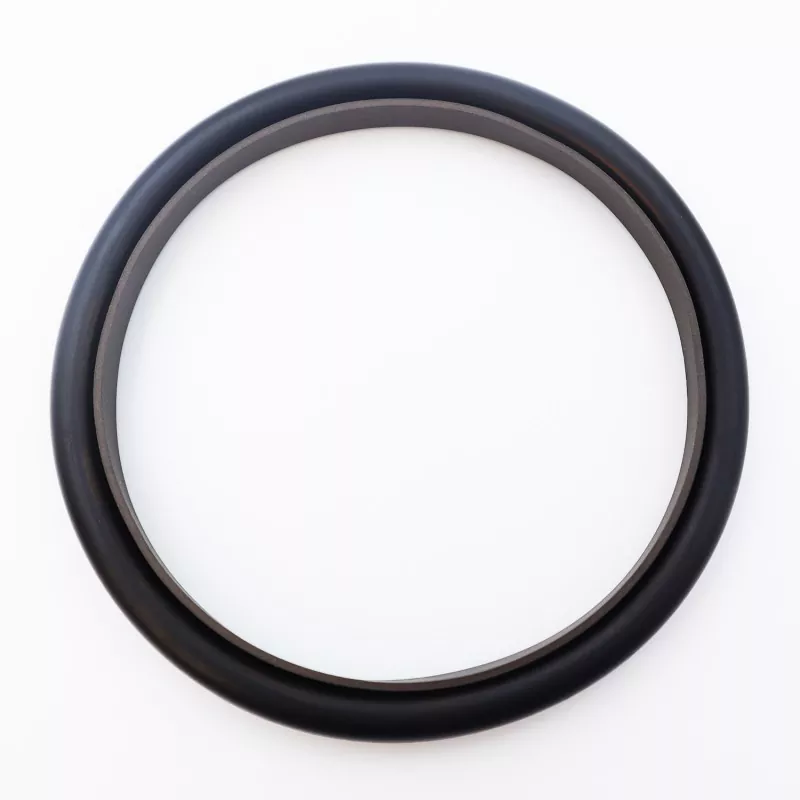

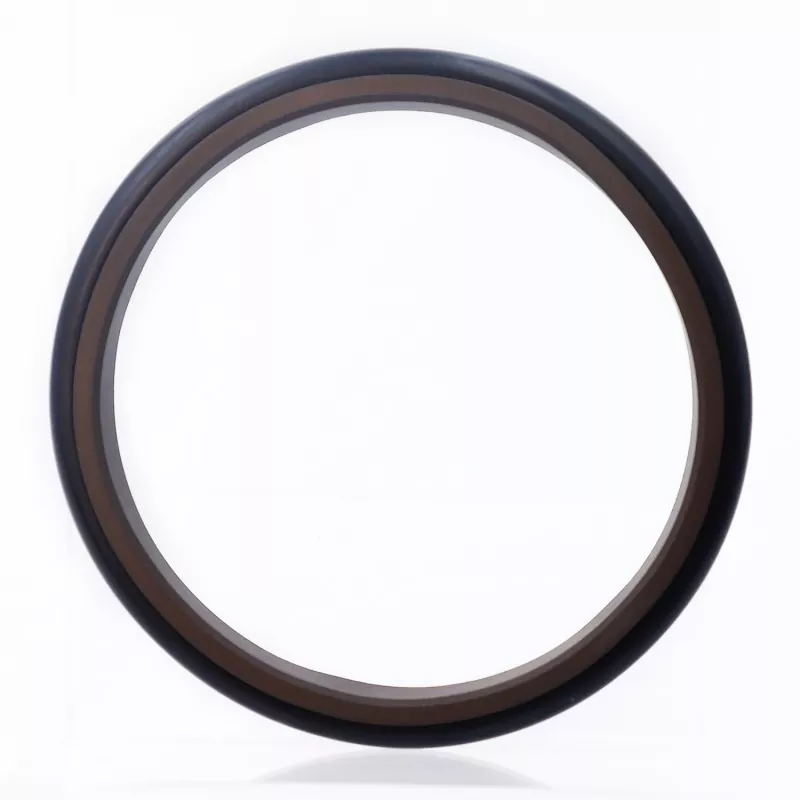

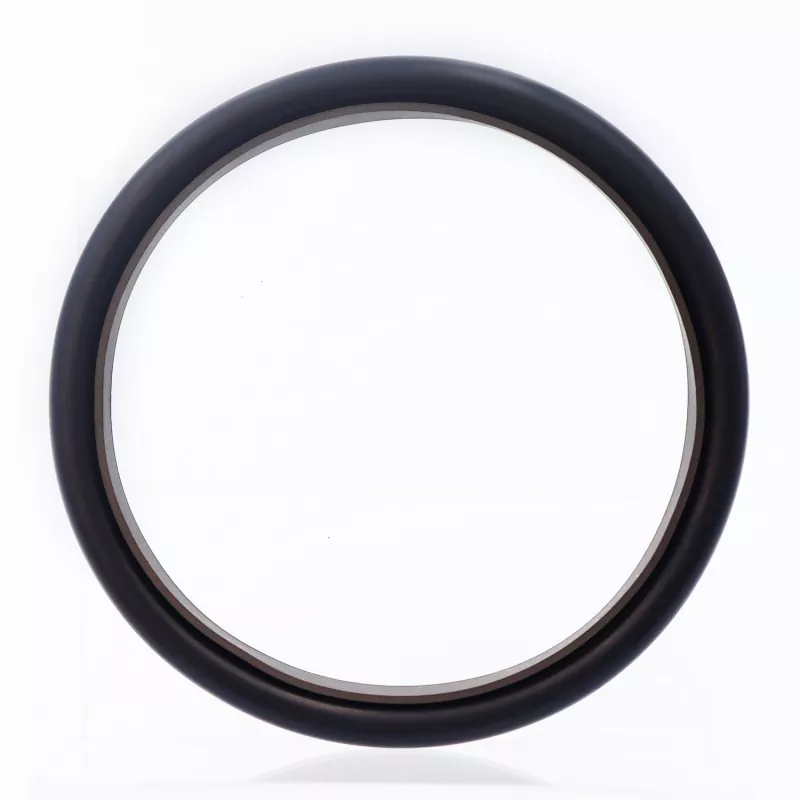

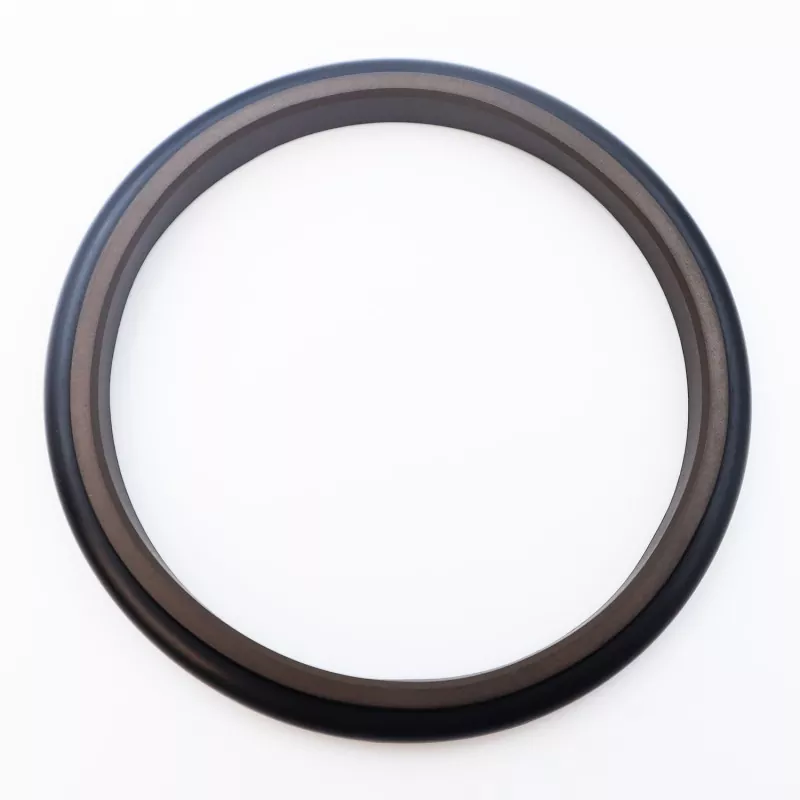

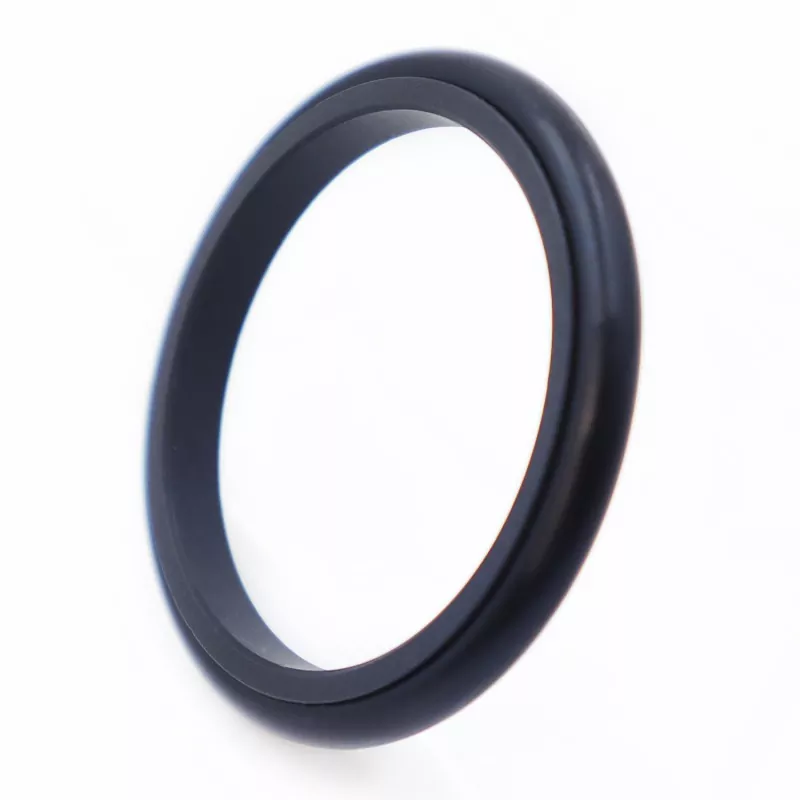

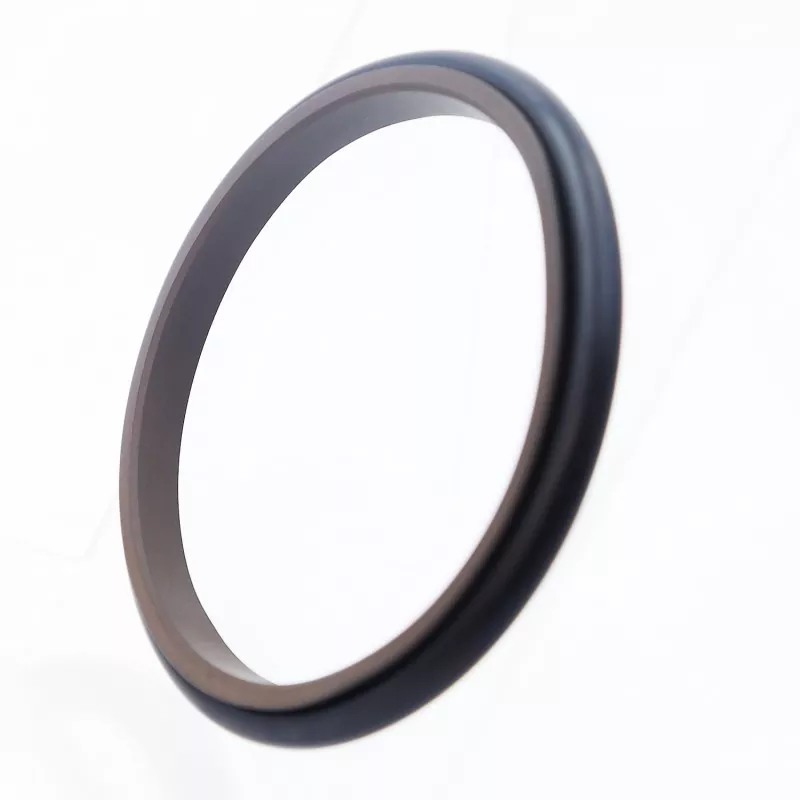

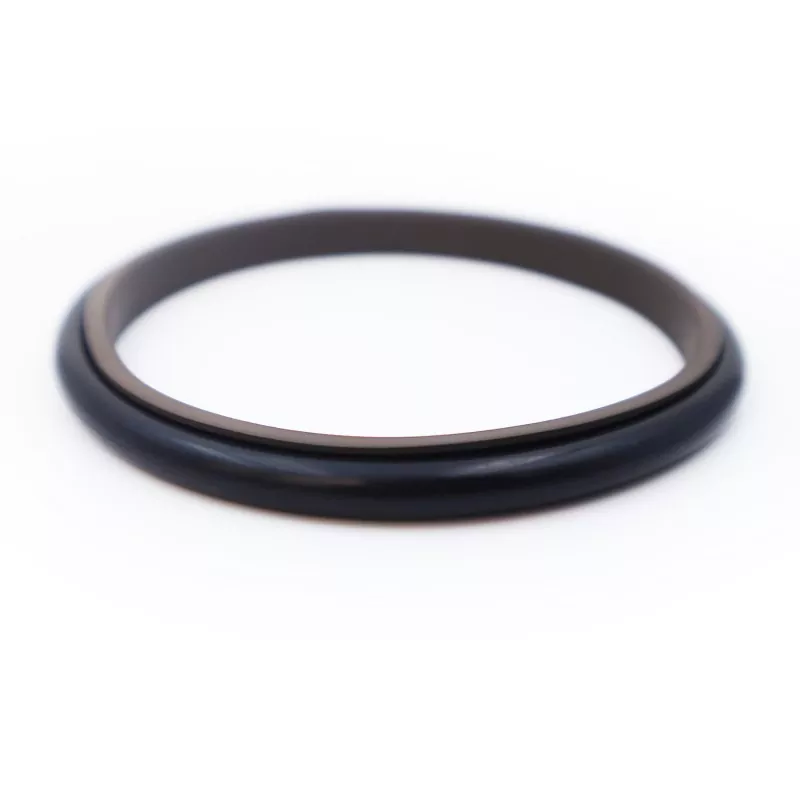

Mohor Gabungan Segitiga terdiri daripada cincin pengedap PTFE segi tiga dan cincin O getah; ia direka untuk pengedap tekanan satu tindakan dalam aplikasi salingan hidraulik dan pneumatik. Cincin-O memberikan daya jejarian dan mengimbangi kehausan pada cincin pengedap. Terima kasih kepada reka bentuk bibir nipis cincin pengedap, ia menawarkan pampasan susulan yang sangat baik dan prestasi pengedap. Untuk diameter rod yang lebih kecil daripada 30 mm, reka bentuk alur belah (jenis terbuka) harus digunakan.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik;
2. Geseran rendah, rintangan pemisahan rendah, pergerakan lancar, geseran dinamik dan statik yang sama, dan tiada gelinciran kayu;
3. hayat perkhidmatan yang panjang; sesuai untuk aplikasi pelinciran bebas minyak;
4. Reka bentuk padat; mudah untuk memasang dan menyelenggara;
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan m/s |
Media |
|
≤20 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |
1. Bahan O-ring yang serasi termasuk: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3; bahan alternatif termasuk PTFE1, PTFE2, dan PTFE4.
Model Pesanan: RC14—80—PTFE3—R01
RC14 – Model 80 – Diameter Aci d – PTFE (Kod Bahan R01) – Kod Bahan O-ring
Produk boleh dihasilkan dalam sebarang saiz yang disenaraikan dalam jadual spesifikasi.
|
Julat diameter aci d f8 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Jejari sudut Rmaks |
Kelegaan jejari S |
Chamfer Z |
Diameter wayar O-ring buat |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |

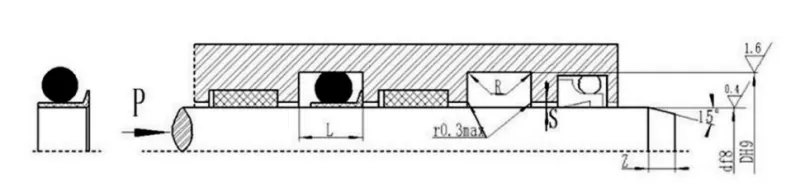

Nota: Untuk diameter aci ≤30 mm, penggunaan alur terbuka adalah disyorkan.
