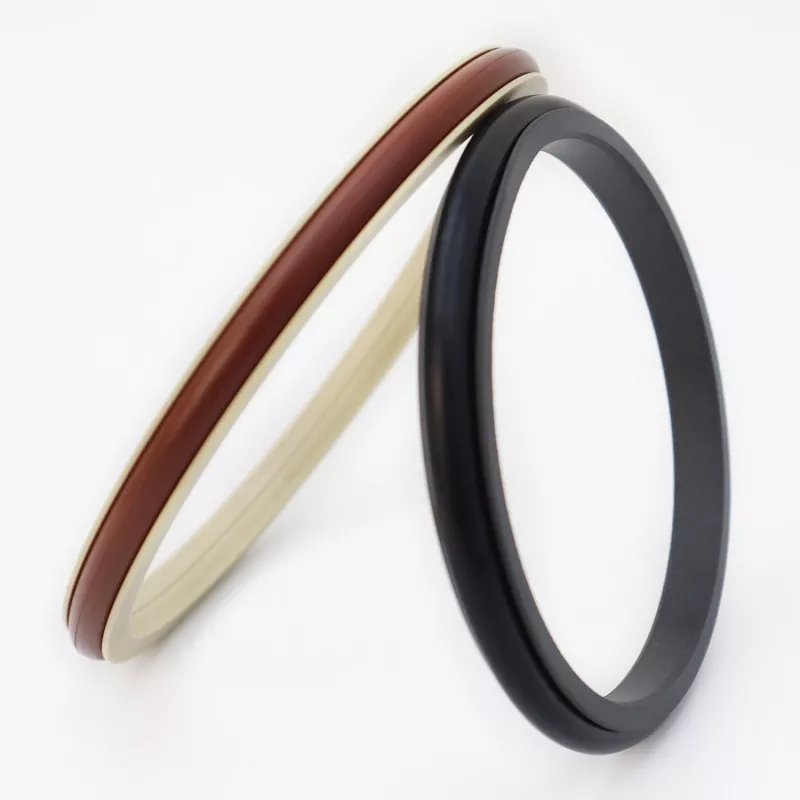

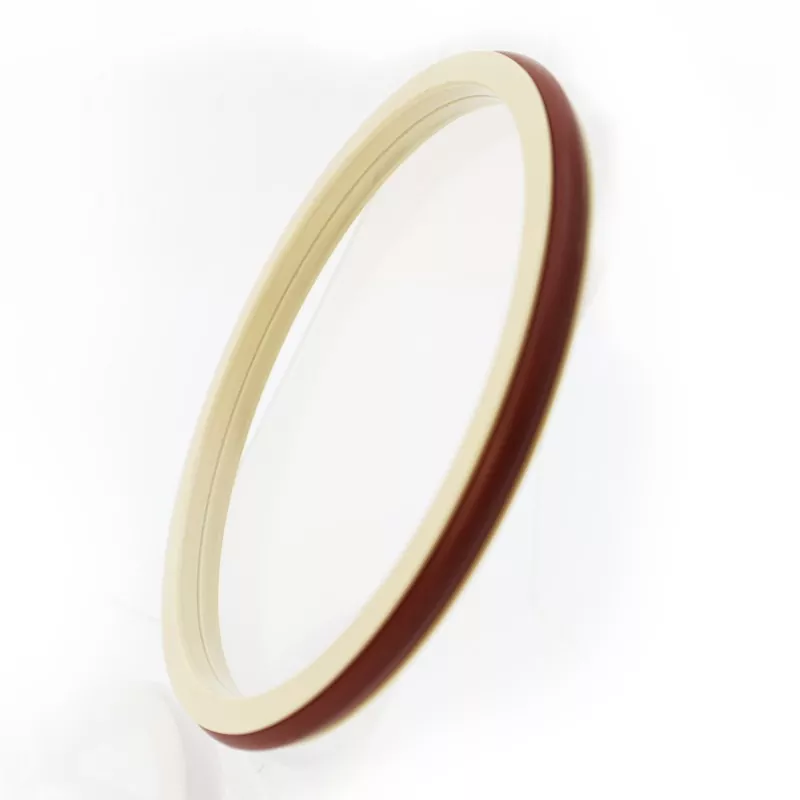

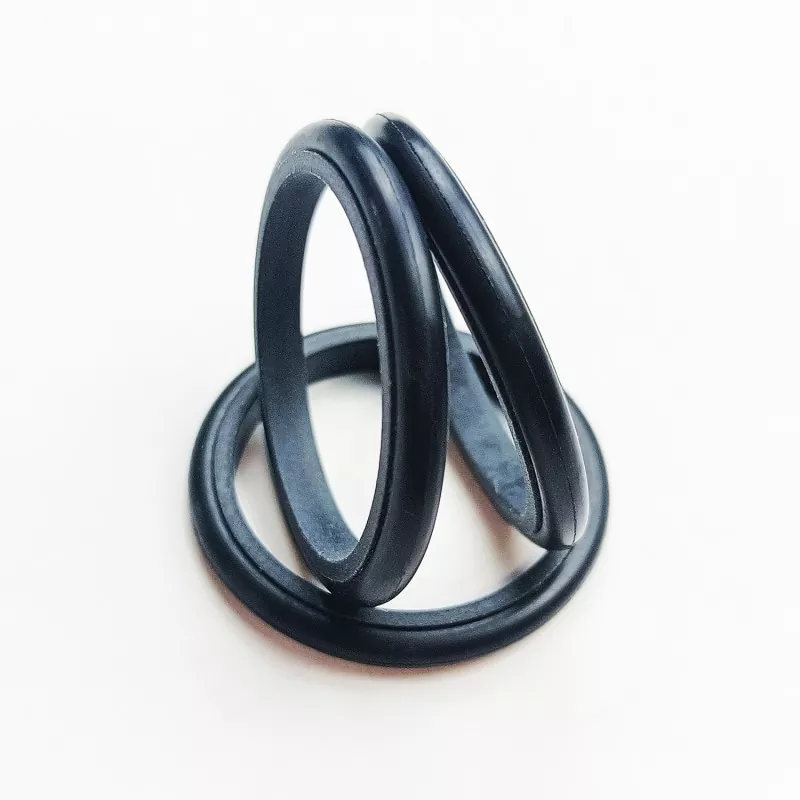

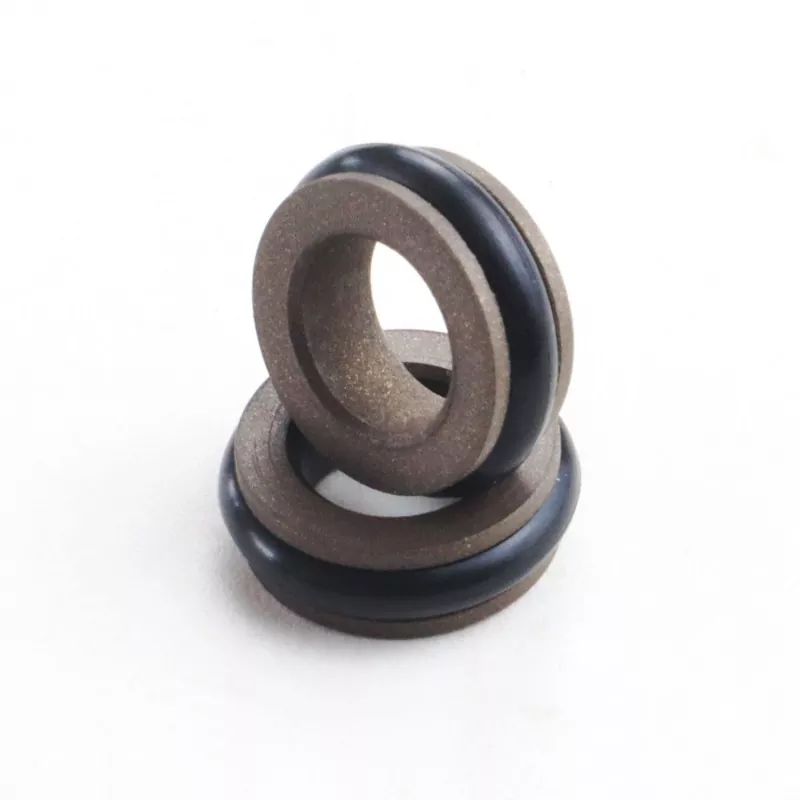

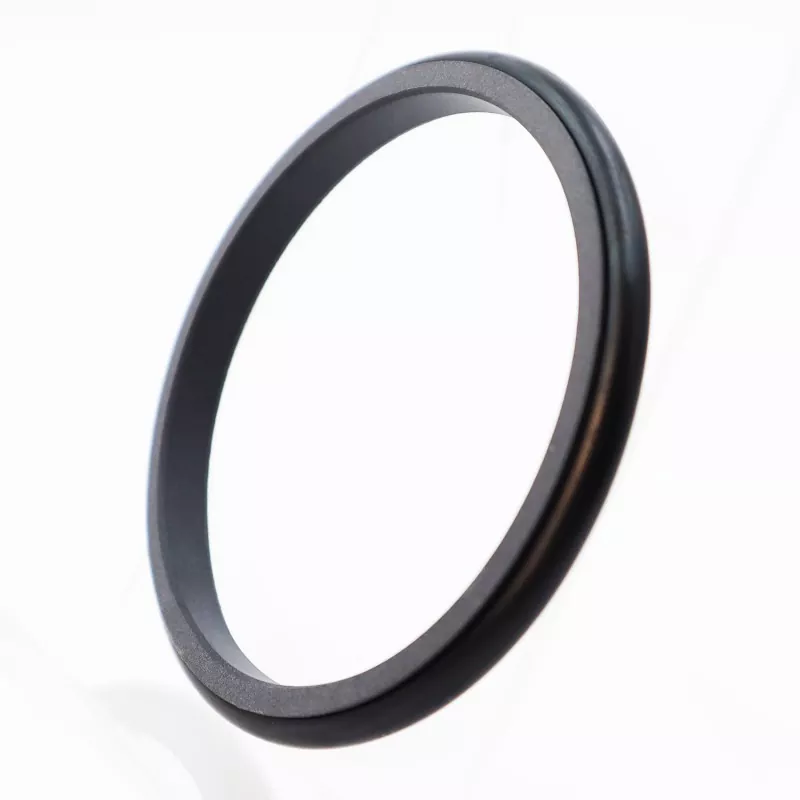

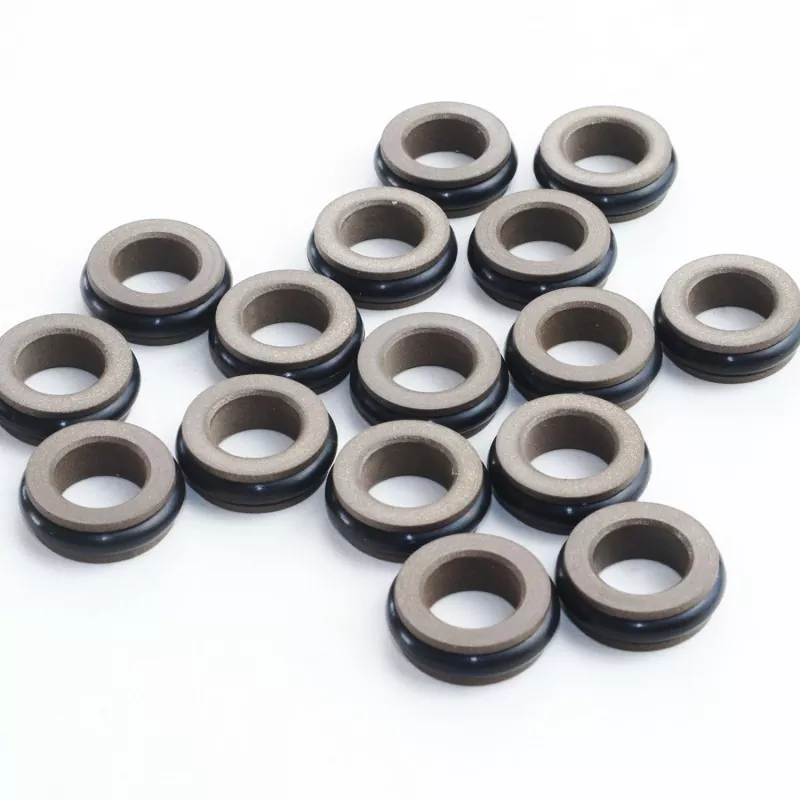

Mohor Gabungan jenis C terdiri daripada cincin pengedap berbentuk C yang diperbuat daripada PTFE dan bahan kompositnya, dan cincin O. Ia sesuai untuk pengedap tekanan dua arah dalam kedua-dua gerakan salingan hidraulik dan pneumatik. Ia tersedia dalam siri RC06 dan RC07 (serasi dengan cincin O siri GB1235) bergantung pada cincin O yang sepadan. Disebabkan oleh reka bentuk bibir nipis cincin pengedap, ia mempunyai keupayaan pampasan ikut yang baik, menghasilkan prestasi pengedap yang sangat baik. Struktur simetri pengedap jenis C membolehkan pengedap di bawah tekanan dua arah.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik.
2. Prestasi pengedap yang sangat baik untuk aplikasi tekanan tinggi dan rendah.
3. Geseran rendah, rintangan permulaan yang rendah, operasi lancar, geseran dinamik dan statik yang sama, dan tiada rayapan.
4. hayat perkhidmatan yang panjang; sesuai untuk pengedap pelinciran tanpa minyak.
5. Sesuai untuk pengedap tekanan dua arah.
Nilai ekstrem tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |
1. Bahan O-ring yang dipadankan: Getah Butadiene Nitril RO1 (NBR), Getah Fluoro RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3, bahan pilihan lain termasuk PTFE2, PTFE4, dan bahan berprestasi tinggi yang lain.
Memesan Model RC06-80x89.9x9.2-PTFE3—R01
Model-Rod Diameter x Diameter Alur x Lebar Alur PTFE3 - Kod Bahan PTFE Ubahsuai R01 Bahan O-ring
Boleh menghasilkan produk dari sebarang saiz yang disenaraikan dalam jadual spesifikasi.
|

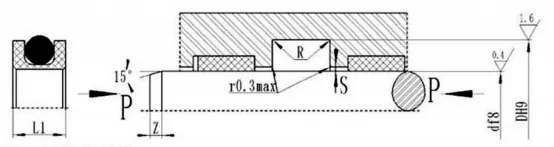

d f8 Standard RC06 |
d f8 RC06-Q tugas ringan |
d f8 RC06-Z tugas berat |
D H9 |
L+0.2 |
L1 |
Rmaks |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota: 1. Untuk diameter aci ≤ 70mm, pengedap alur terbuka disyorkan. Untuk pemasangan pengedap alur integral (tertutup), sila rujuk panduan pemasangan.
2. Untuk tekanan > 40MPa, kawasan akar Smax pengedap harus menggunakan toleransi muat H8/f8.
Padanan O-ring GB1235 Boleh menghasilkan produk dari sebarang saiz yang disenaraikan dalam jadual spesifikasi.
|
Julat diameter aci d f8 |
Diameter alur D H9 |
Lebar parit L+0.2 |
Ketinggian meterai L1 |
Bucu bulat Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring d0 |
|
|
＜20MPA |
<40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Contoh pesanan RC07—80*90.4*9.8-PTFE3-R01
