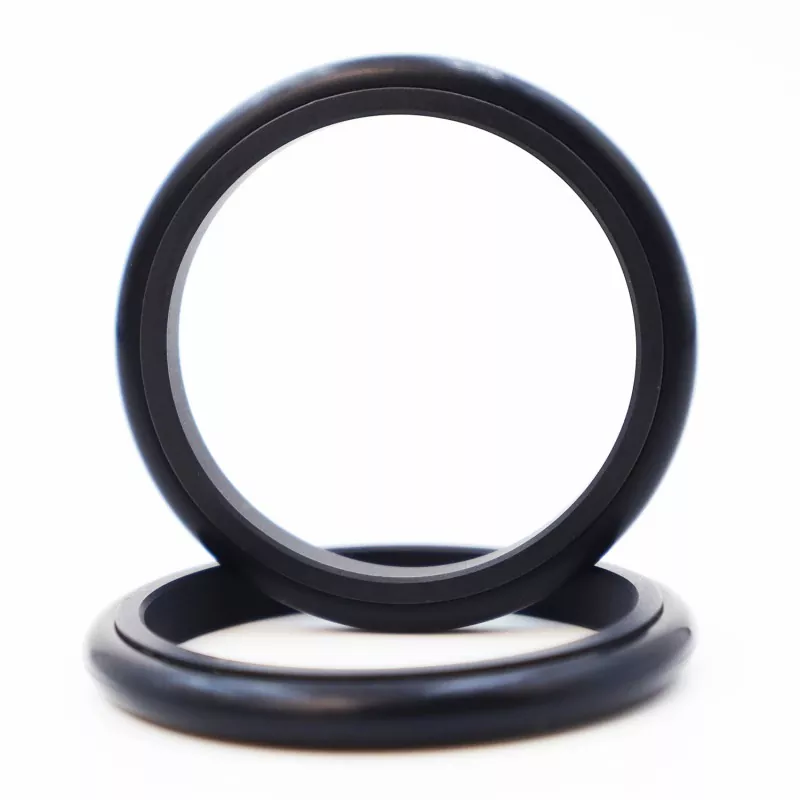

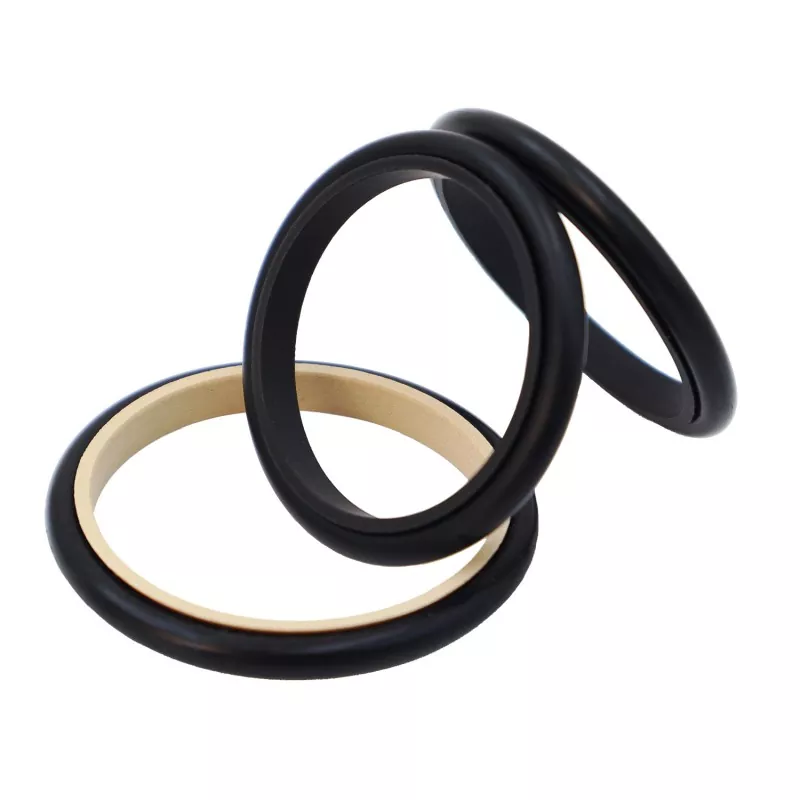

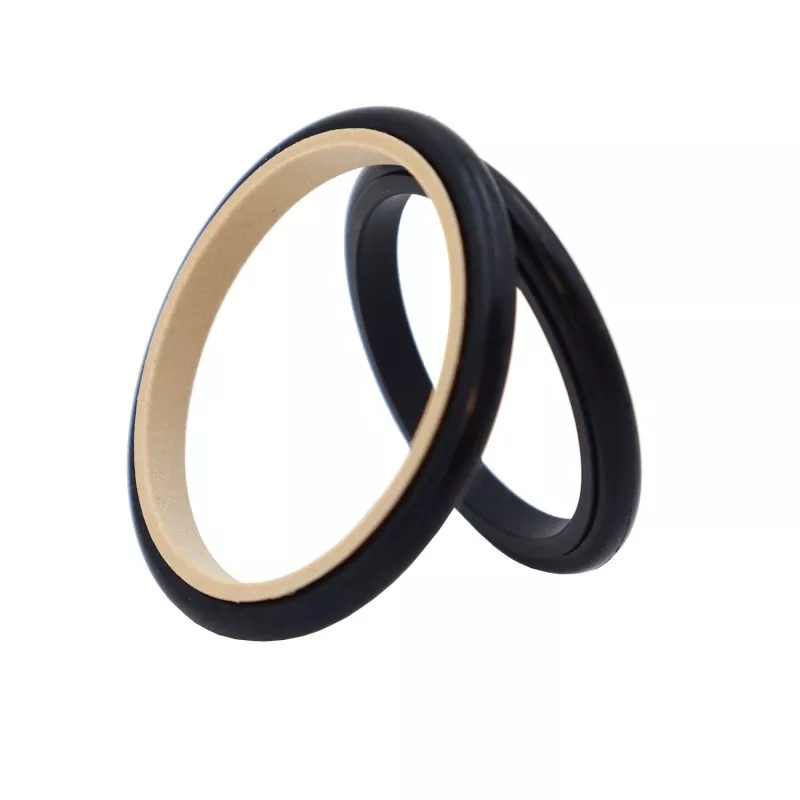

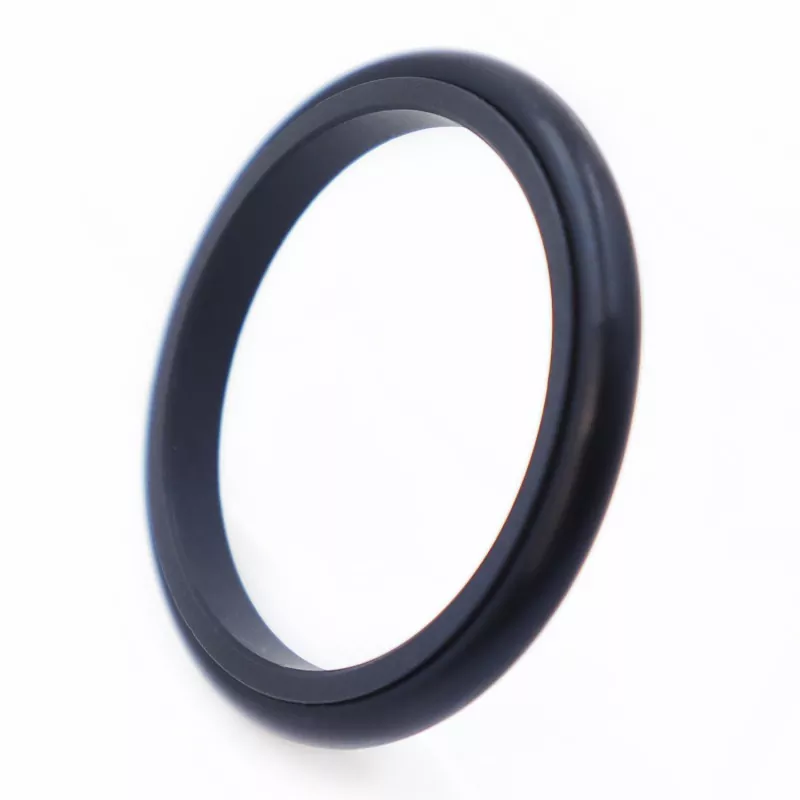

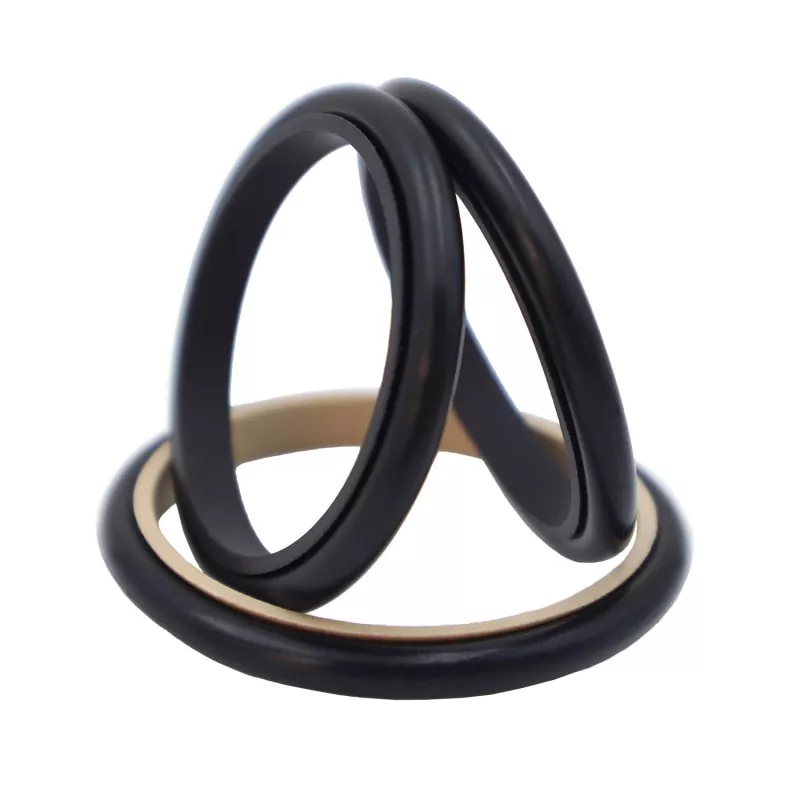

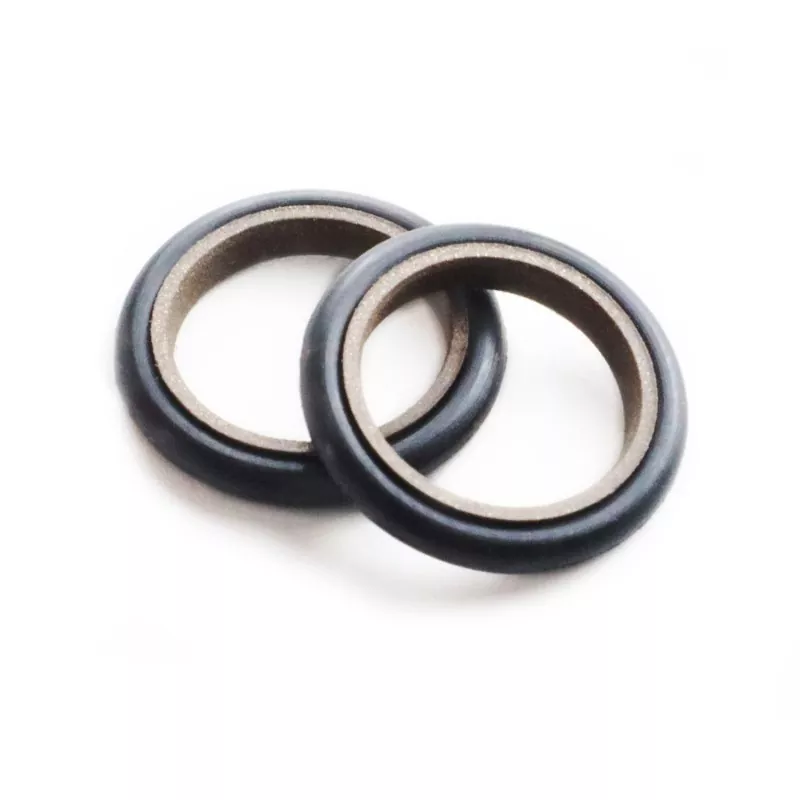

Cap Combination Seal terdiri daripada cincin pengedap berbentuk topi PTFE dan cincin O getah, direka untuk pengedap tekanan dua arah dalam aplikasi salingan hidraulik dan pneumatik. Cincin-O memberikan daya jejarian dan mengimbangi kehausan pada cincin pengedap; cincin pengedap menampilkan reka bentuk bibir nipis yang menawarkan keupayaan pampasan susulan yang sangat baik, menghasilkan prestasi pengedap yang unggul. Ia serasi dengan alur O-ring GB1235 standard. Untuk diameter rod yang lebih kecil daripada 30mm, reka bentuk alur jenis belah (terbuka) harus digunakan.
Pengedap ini sesuai untuk kedua-dua keadaan operasi hidraulik dan pneumatik dan menyokong pengedap tekanan dua arah. Ia menawarkan kelebihan seperti geseran rendah, rintangan pemisahan minimum, operasi lancar tanpa gelincir kayu, kesesuaian untuk pelinciran tanpa minyak, dan hayat perkhidmatan yang panjang. Ia memerlukan ruang pemasangan yang minimum dan membolehkan pembongkaran dan penyelenggaraan yang mudah.
Nota Pemilihan: Untuk aplikasi dengan diameter rod 30mm atau kurang, penggunaan alur jenis belah (terbuka) disyorkan untuk pemasangan.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik; menyokong pengedap tekanan dua arah.
2. Geseran rendah, rintangan pemisahan minimum, dan gerakan lancar; geseran dinamik dan statik yang sama; tiada kayu-slip.
3. hayat perkhidmatan yang panjang; sesuai untuk aplikasi pelinciran tanpa minyak.
4. Reka bentuk padat; pemasangan dan penyelenggaraan yang mudah.
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Media |
|
≤20 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |
1. Bahan-bahan untuk cincin-O yang disertakan termasuk: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3; bahan alternatif termasuk PTFE1, PTFE2, dan PTFE4.
Model Pesanan: RC13—80-PTFE3—R01 atau SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Diameter Aci dPTFE3 - Kod Bahan PTFE R01 - Kod Bahan O-ring
Produk boleh dihasilkan dalam sebarang saiz yang disenaraikan dalam jadual spesifikasi.
|

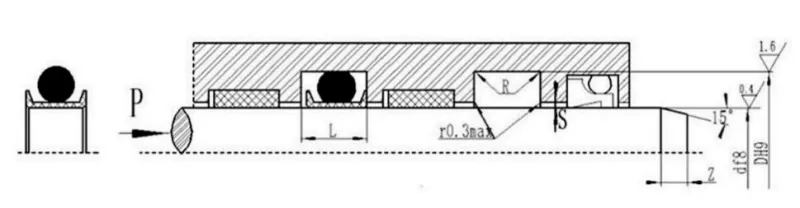

Julat diameter aci d f8 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Jejari sudut Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring d0 |
|
|
Untuk aplikasi hidraulik |
Untuk aplikasi pneumatik dan hidraulik geseran rendah |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
