Sebagai pengilang yang pakar dalam pengedap tekanan tinggi, Ruichen Sealing menawarkan "Seal Gabungan jenis kaki." Cincin pengedap mempunyai struktur bibir nipis yang menyediakan keupayaan pampasan dinamik yang sangat baik. Permukaan pengedap berbentuk kaki yang unik—menggabungkan alur berbentuk baji—meningkatkan rintangan pencemaran dan mengurangkan geseran; reka bentuk khusus ini meningkatkan rintangan tekanan dengan ketara, menjadikannya sesuai untuk aplikasi tekanan tinggi dan ultra-tinggi. Nota: Pengedap ini tidak sesuai untuk pemasangan dalam alur tertutup.
Kami mengalu-alukan pertanyaan mengenai pemilihan dan pesanan pukal daripada pembeli peralatan kejuruteraan.

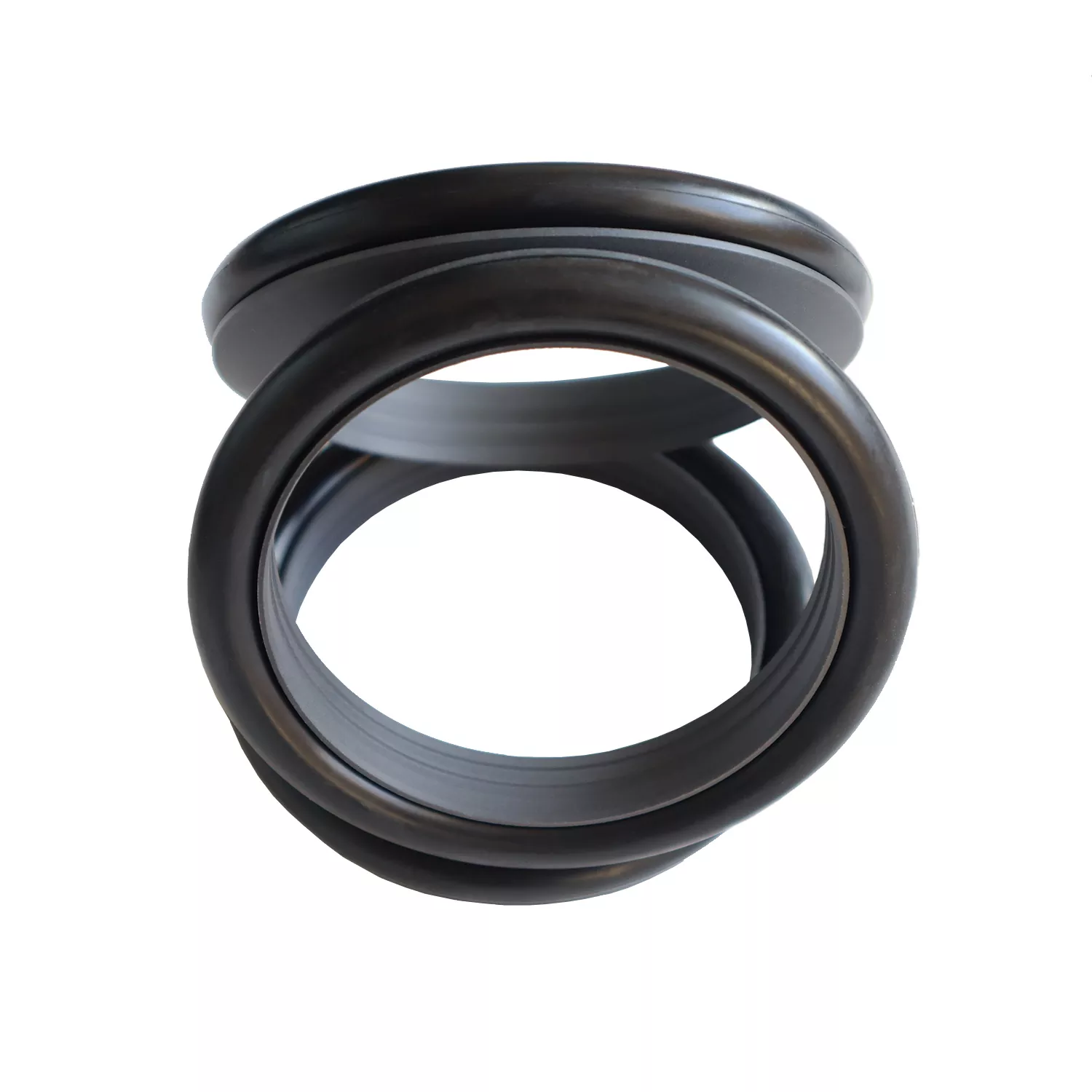

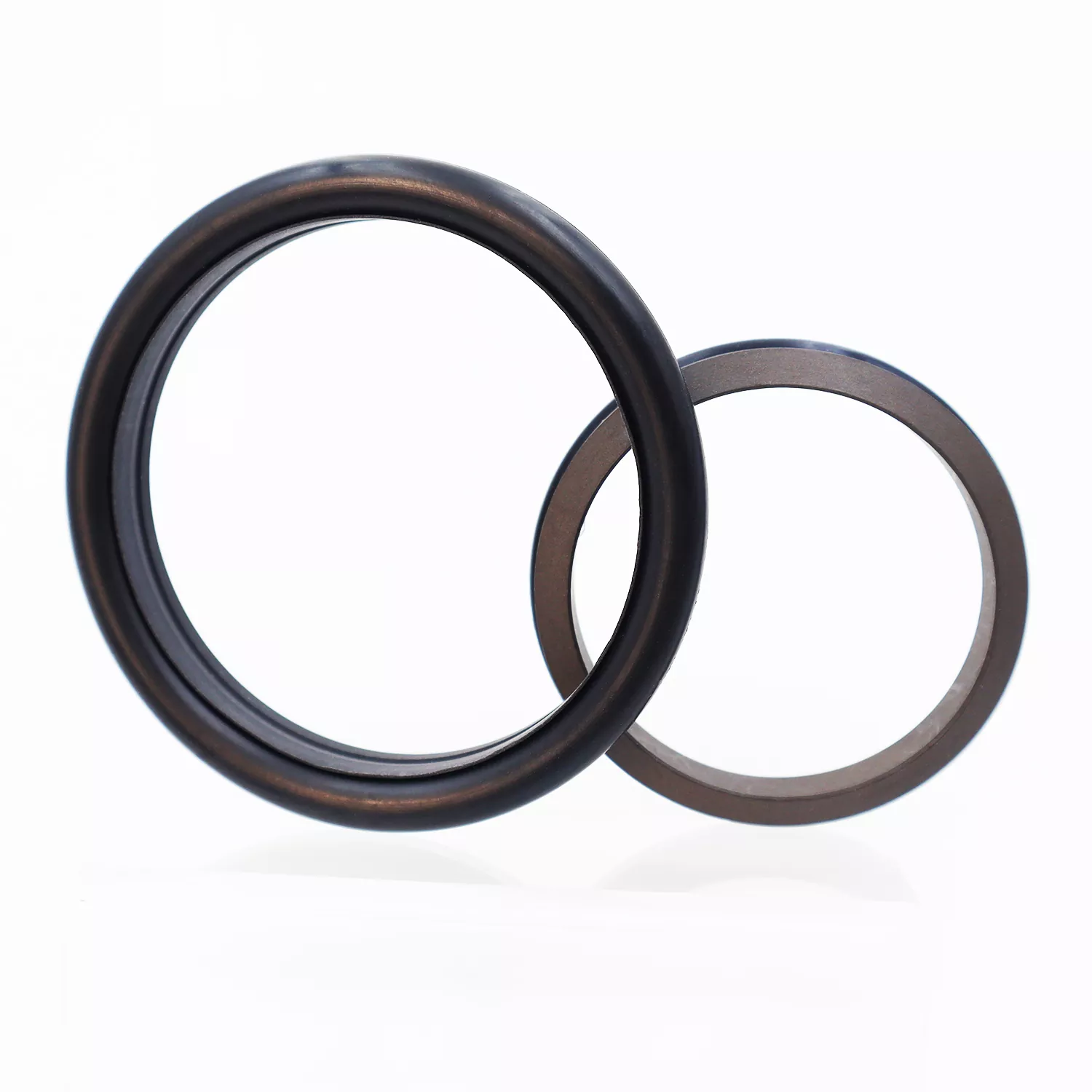

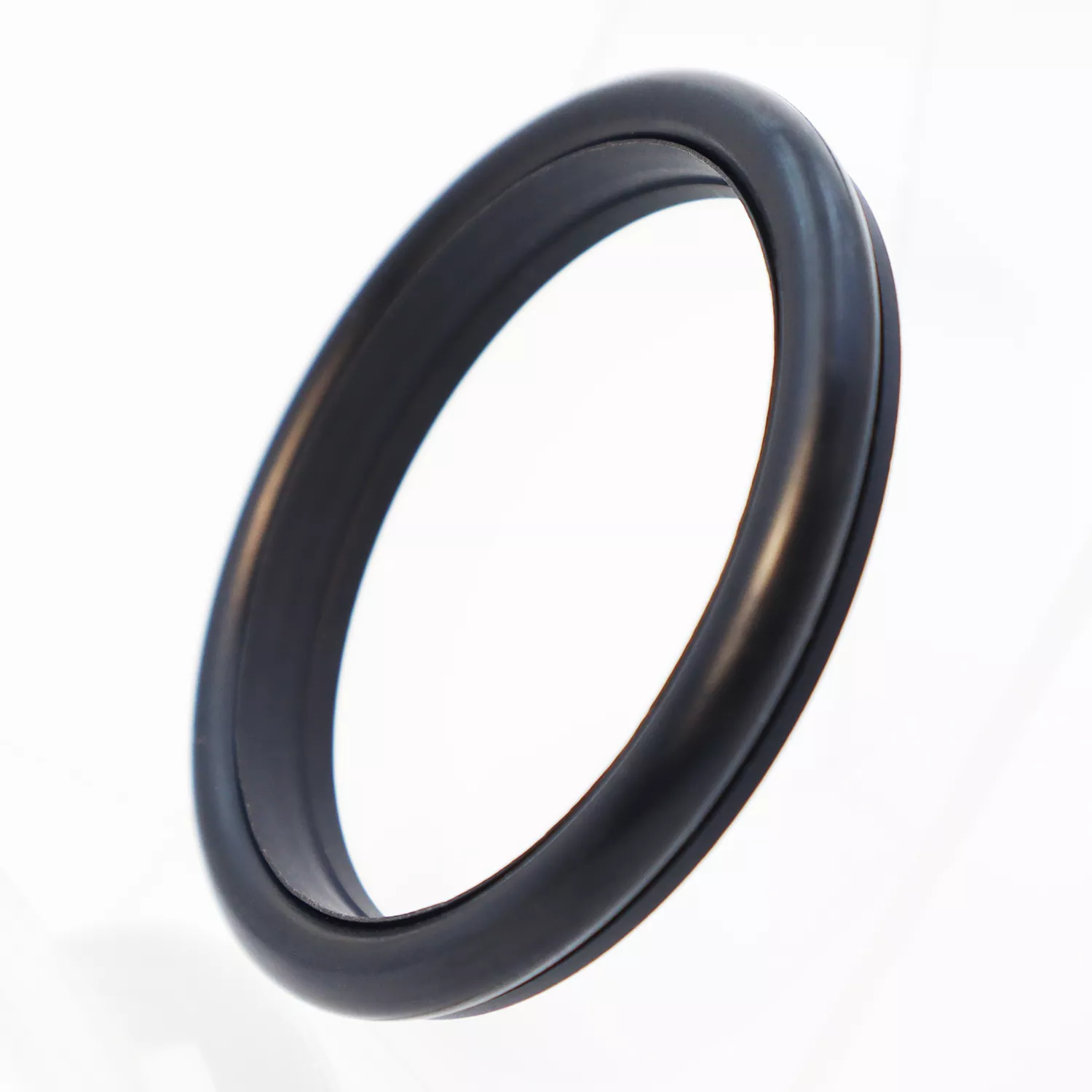

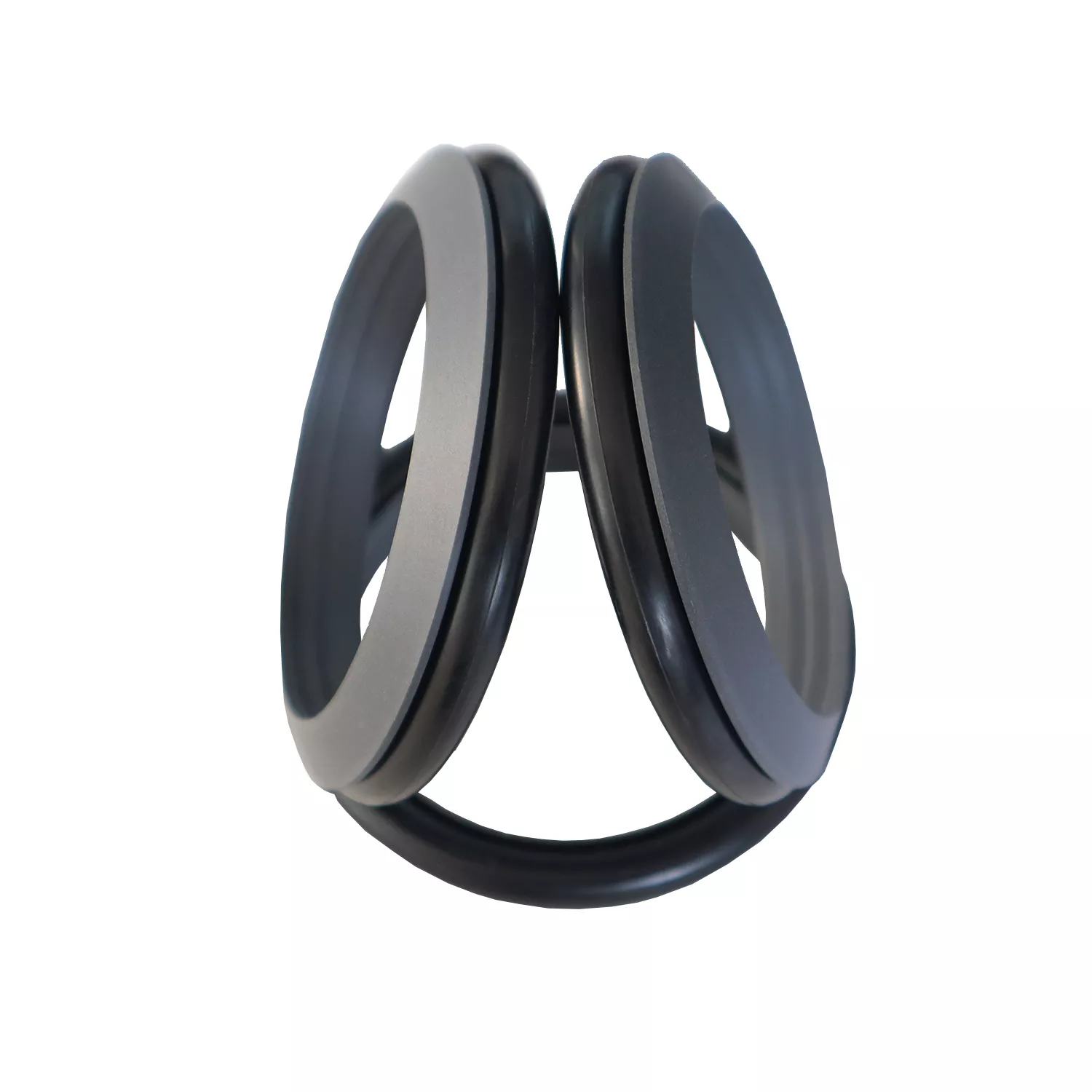

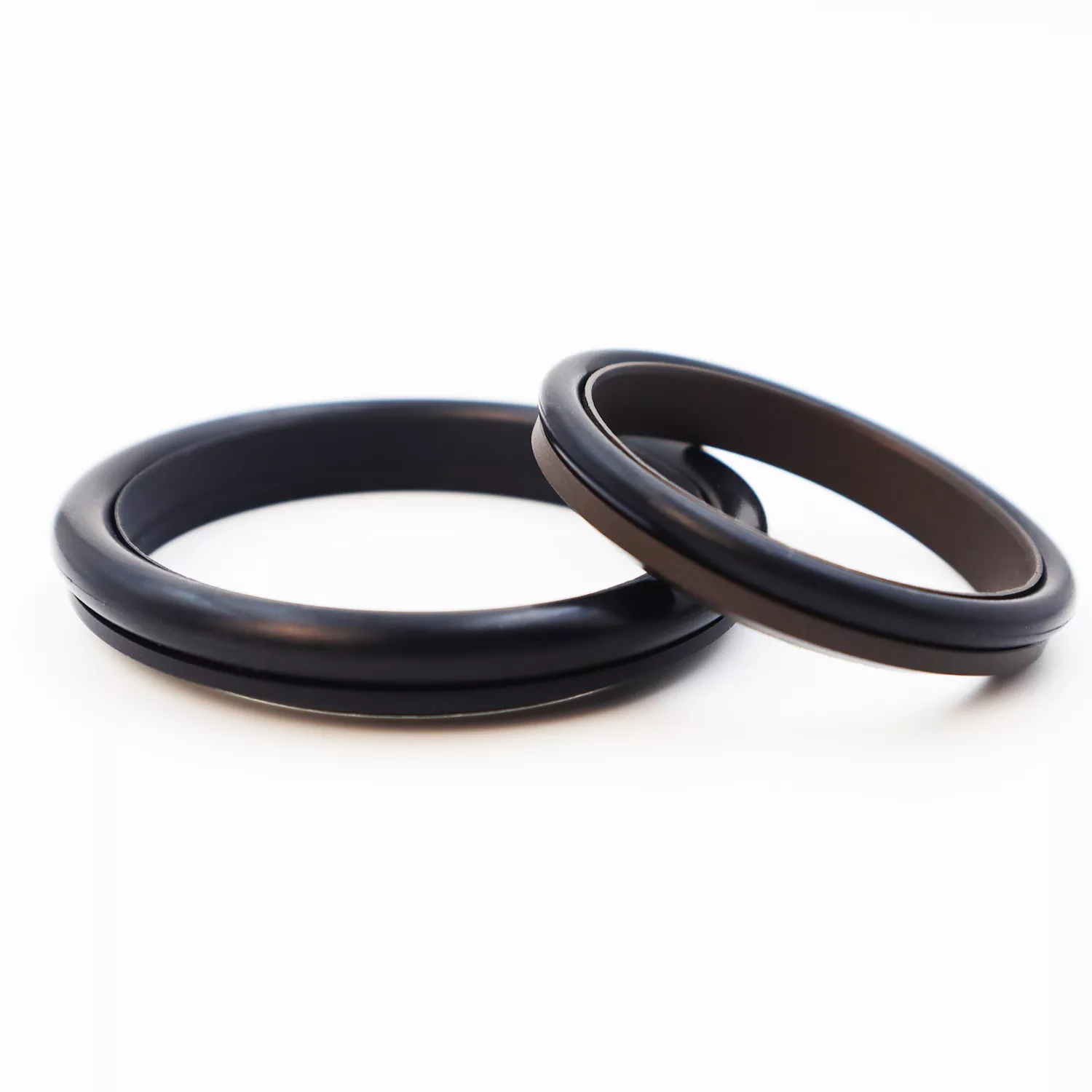

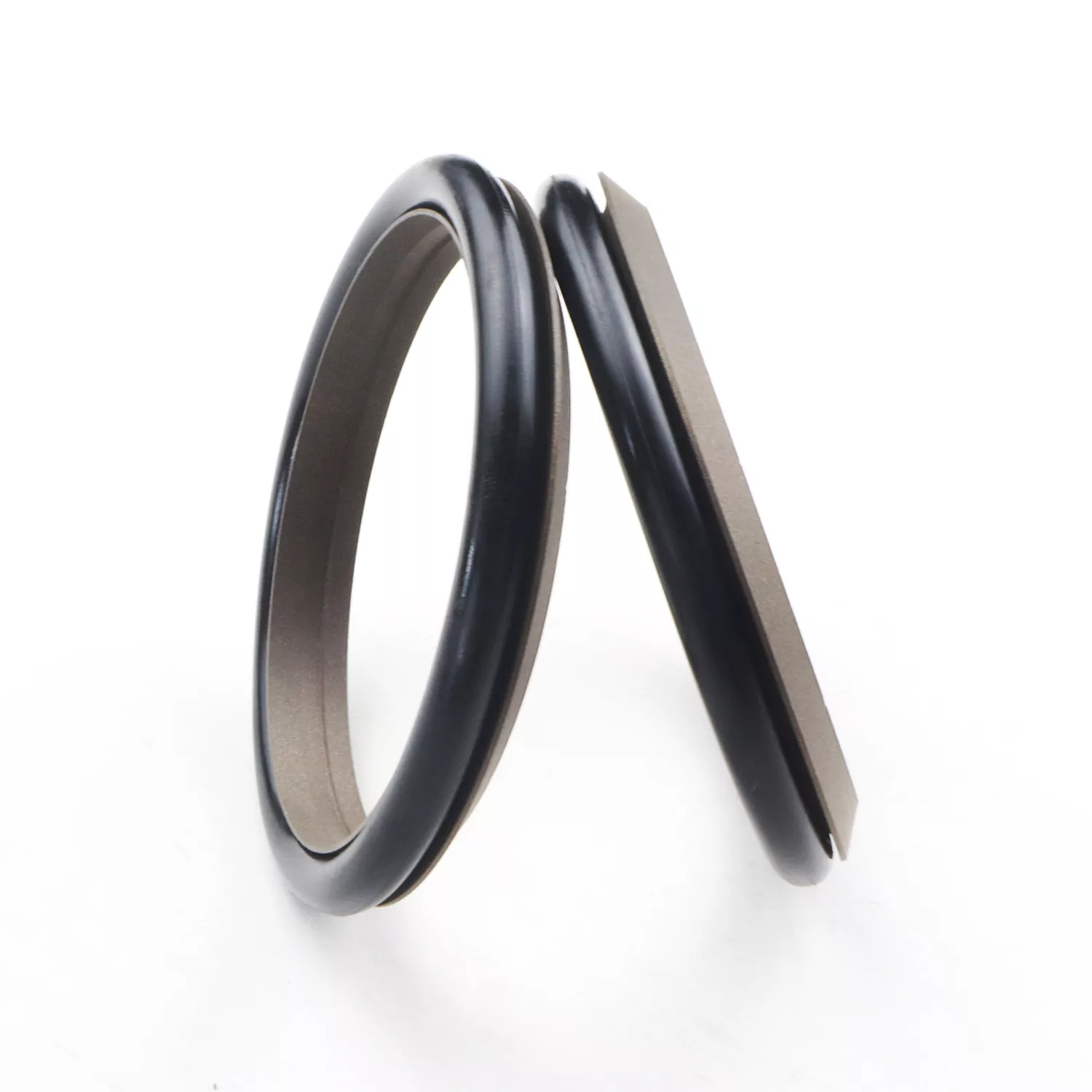

Mohor Gabungan Jenis Kaki terdiri daripada cincin pengedap berbentuk kaki (diperbuat daripada komposit PTFE atau PTFE) yang dipasangkan dengan cincin O getah; ia direka untuk pengedap satu tindakan dalam aplikasi salingan hidraulik dan pneumatik.
Ia dikategorikan ke dalam siri RC03 dan siri RC04 (yang menggunakan cincin O siri GB1235) berdasarkan cincin O yang disertakan. Cincin pengedap mempunyai reka bentuk bibir nipis yang menawarkan pampasan dinamik yang unggul, menghasilkan prestasi pengedap yang sangat baik. Alur berbentuk baji pada permukaan pengedap berbentuk kaki meningkatkan integriti pengedap dan rintangan pencemaran sambil mengurangkan geseran. Reka bentuk struktur juga meningkatkan keupayaan pengendalian tekanan meterai. Secara amnya, ia tidak boleh dipasang dalam alur tertutup.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik
2. Prestasi pengedap yang sangat baik dalam kedua-dua persekitaran tekanan tinggi dan tekanan rendah
3. geseran rendah; rintangan permulaan yang minimum dan pergerakan lancar; geseran dinamik dan statik yang sama; tiada kesan lilitan kayu
4. hayat perkhidmatan yang panjang; sesuai untuk aplikasi pelinciran tanpa minyak
5. Mampu mengendalikan keperluan pengedap tekanan tinggi dan tekanan ultra tinggi
Nilai mengehadkan tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |
1. Bahan O-ring yang serasi termasuk: Getah Nitril RO1 (NBR), Getah Fluoro RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3; pilihan lain yang tersedia termasuk PTFE2, PTFE4 dan bahan berprestasi tinggi yang lain.
Model Pesanan: RC03—80x89x10-PTFE3-R01
Model - Diameter Rod x Diameter Alur x Lebar Alur PTFE3 - Kod bahan PTFE diubah suai R01 - Kod bahan O-ring
Produk boleh dihasilkan dalam sebarang saiz yang disenaraikan dalam jadual spesifikasi.
|

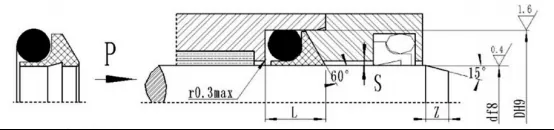

d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
Nota: 1. Untuk tekanan >60 MPa, gunakan toleransi muat H8/f8 di kawasan dasar pengedap; untuk pengedap tekanan ultra tinggi, Smax < 0.05.
2. Sila rujuk pejabat jika struktur alur tertutup diperlukan.
Serasi dengan GB1235 O-ring; produk dari sebarang saiz yang disenaraikan dalam jadual spesifikasi boleh dihasilkan.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
