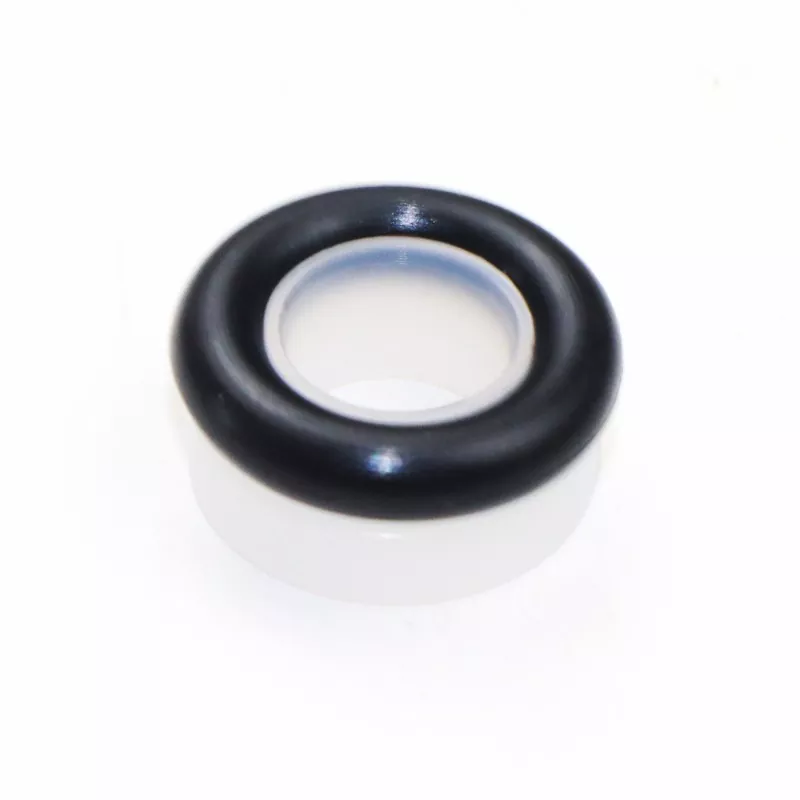

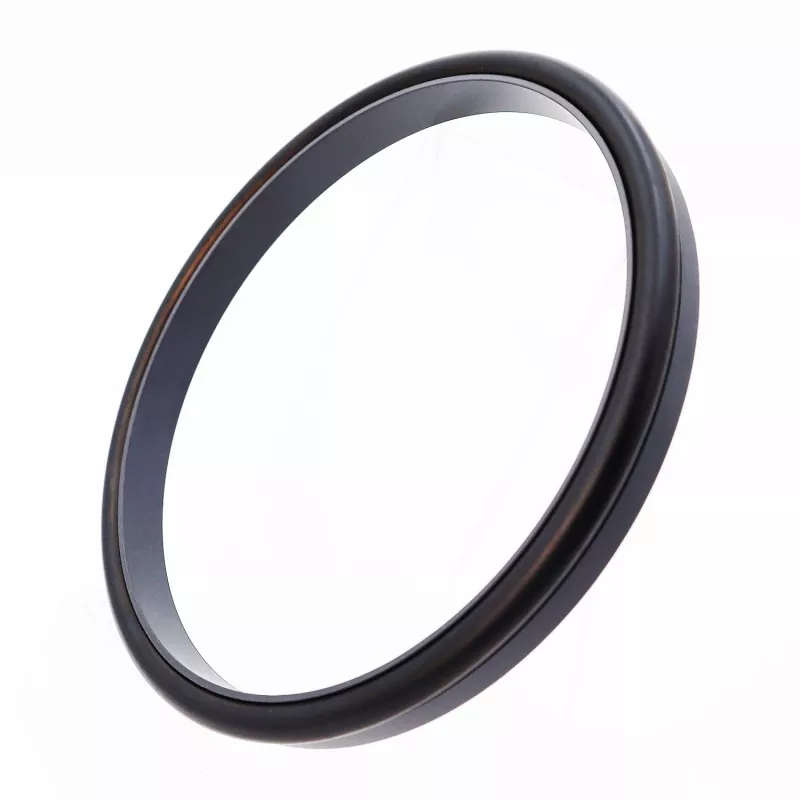

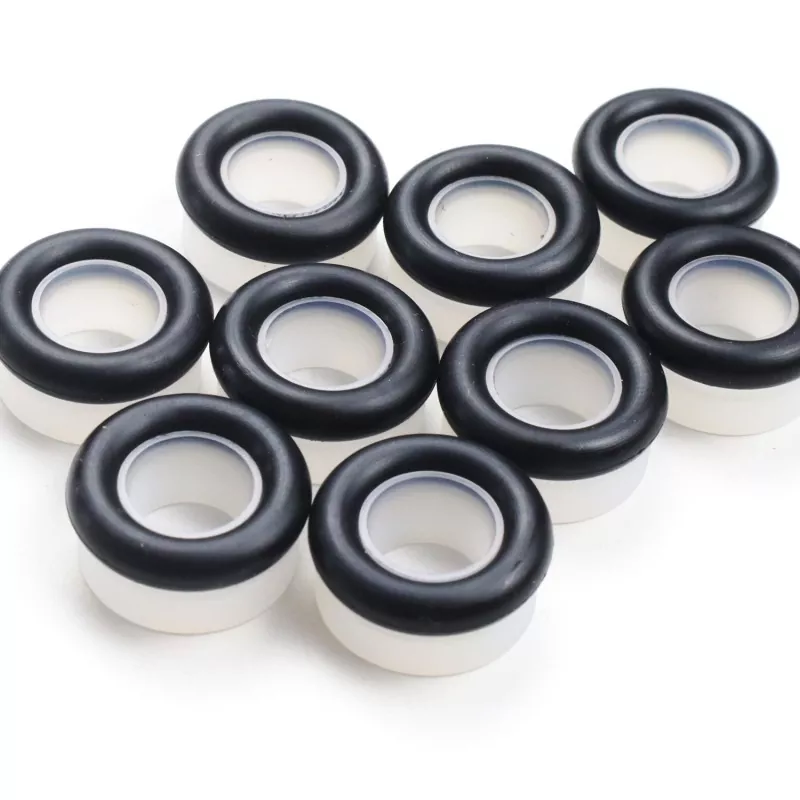

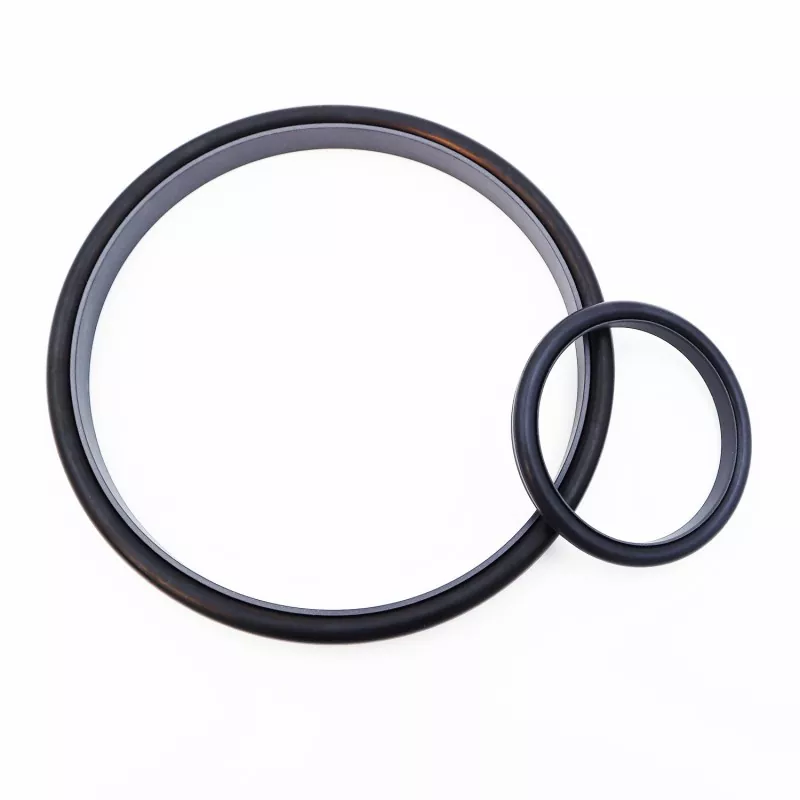

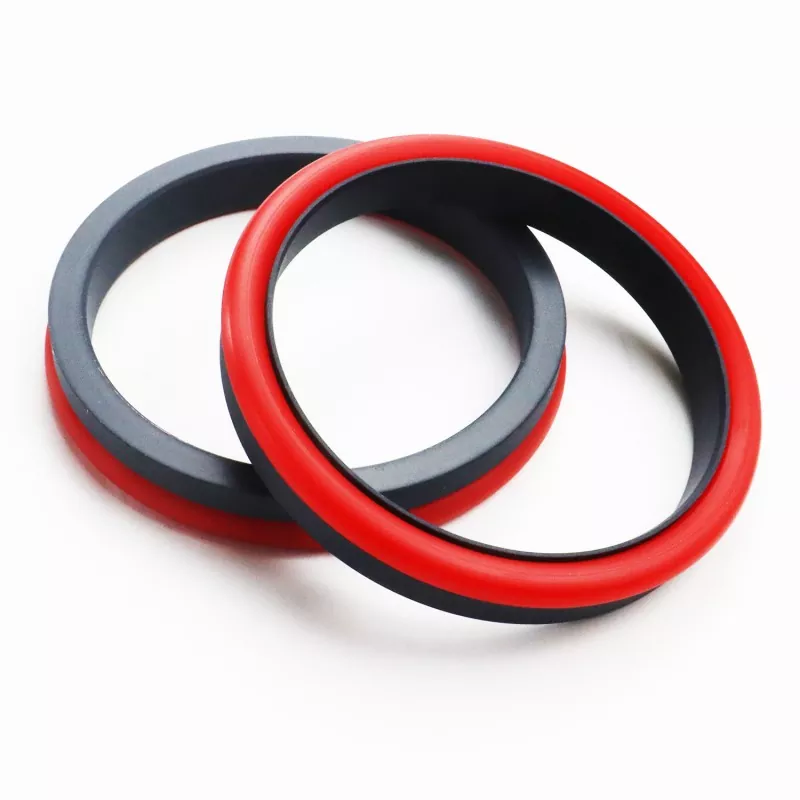

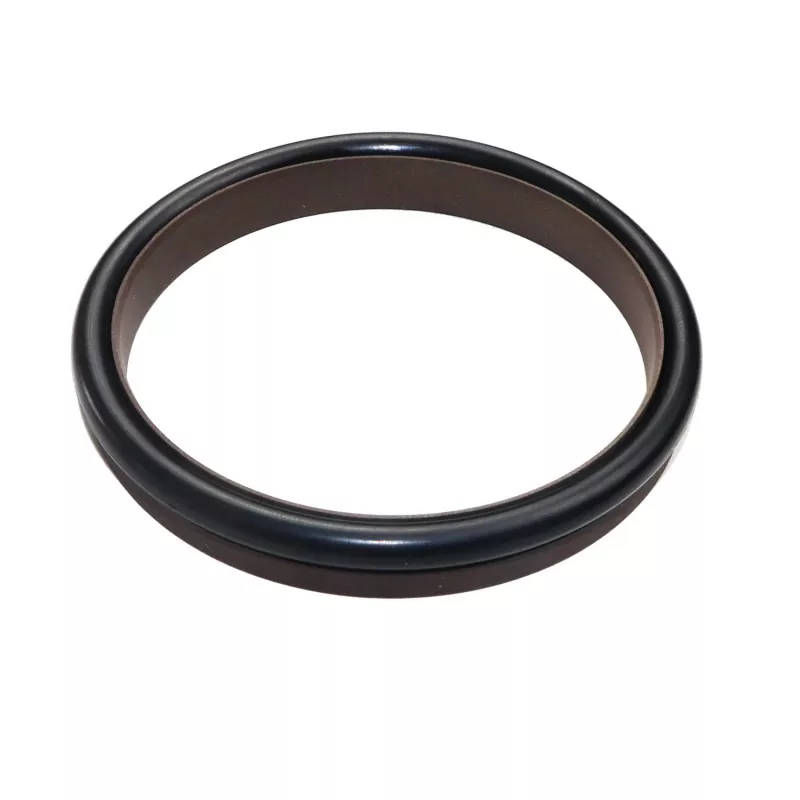

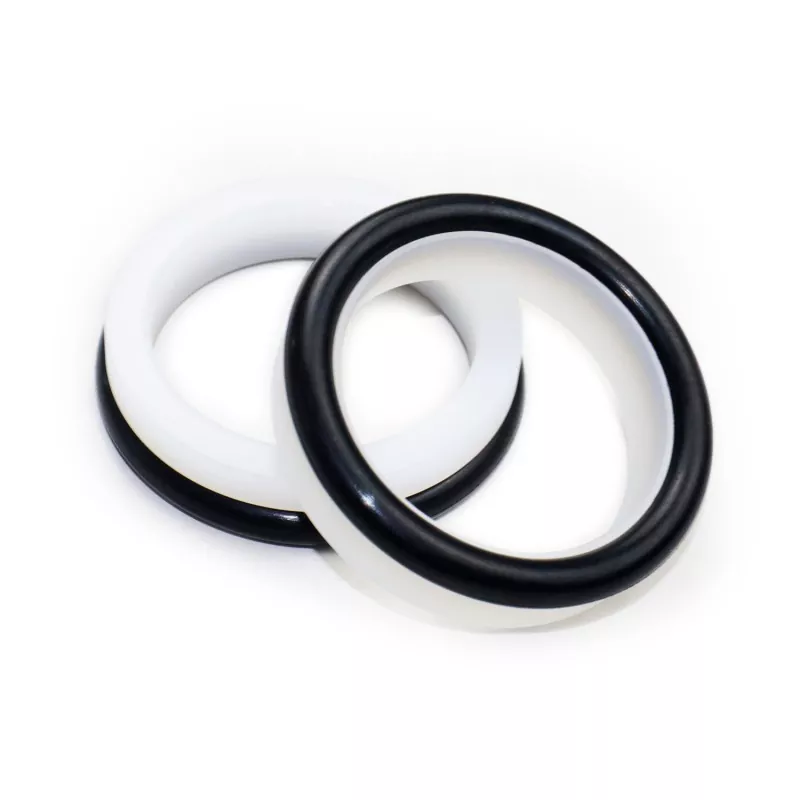

Pengedap Gabungan Sudut Kanan Bertetulang (Tekanan Ultra Tinggi/Tekanan Hidraulik) terdiri daripada cincin pengedap sudut kanan bertetulang yang diperbuat daripada PTFE dan bahan kompositnya, dan cincin O. Ia sesuai untuk pengedap satu arah dalam gerakan salingan hidraulik.
Bergantung pada jenis cincin O yang digunakan, ia boleh didapati dalam siri RC08 dan RC09 (serasi dengan cincin O siri GB1235). Disebabkan oleh reka bentuk ketebalan yang dioptimumkan bagi cincin pengedap, ia berfungsi dengan baik walaupun dalam tekanan air atau media kelikatan rendah yang lain.
Reka bentuk struktur cincin pengedap yang diperkukuh juga meningkatkan ketahanan pengedap terhadap tekanan tinggi dan ultra tinggi. Ia biasanya tidak sesuai untuk pemasangan dalam alur tertutup.
1. Geseran rendah, rintangan permulaan yang rendah, pergerakan lancar, geseran dinamik dan statik yang sama, tiada rayapan.
2. Hayat perkhidmatan yang panjang, sesuai untuk pengedap pelinciran tanpa minyak.
3. Sesuai untuk mengedap media tekanan tinggi, tekanan ultra tinggi dan kelikatan rendah seperti air.
Nilai ekstrem tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Media |
|
≤200 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +200 (dengan cincin O FKM) |
1. Bahan O-ring padanan: R01 Nitril Butadiena Getah (NBR), RO2 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3, bahan pilihan lain termasuk PTFE2, PTFE4, dan bahan berprestasi tinggi yang lain.

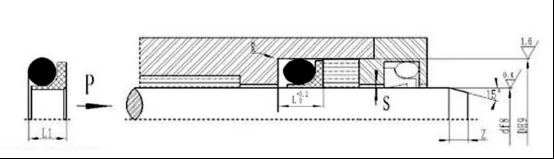

Memesan model RC08—80x90.2x11.2—PTFE3—R01 Diameter Batang Model x Diameter Alur x Kod Bahan Lebar Alur
Jadual Spesifikasi dan Parameter RC08
Boleh menghasilkan produk dari sebarang saiz yang disenaraikan dalam jadual spesifikasi
|
Standard df8 RCO8 |
Beban ringan df8 RCO8-Q |
Beban berat df8 RC08-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Ketinggian meterai L1 |
Bucu bulat Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Nota:1. Sila rujuk syarikat kami jika sistem alur tertutup diperlukan.
2. Tekanan > 60MPa, toleransi muat H8/f8 akar, pengedap tekanan ultra tinggi Smax < 0.05.
