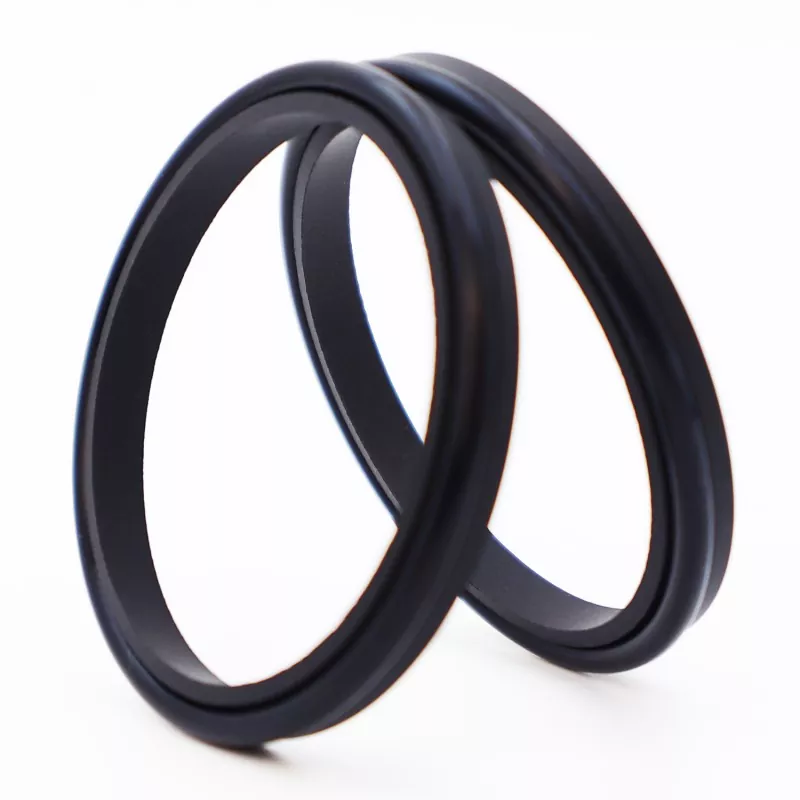

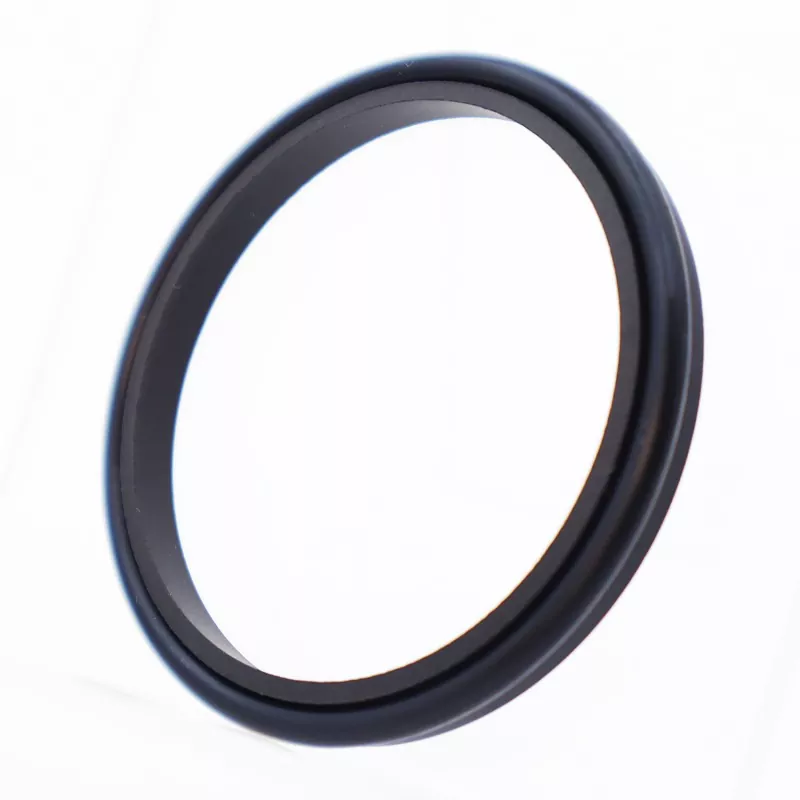

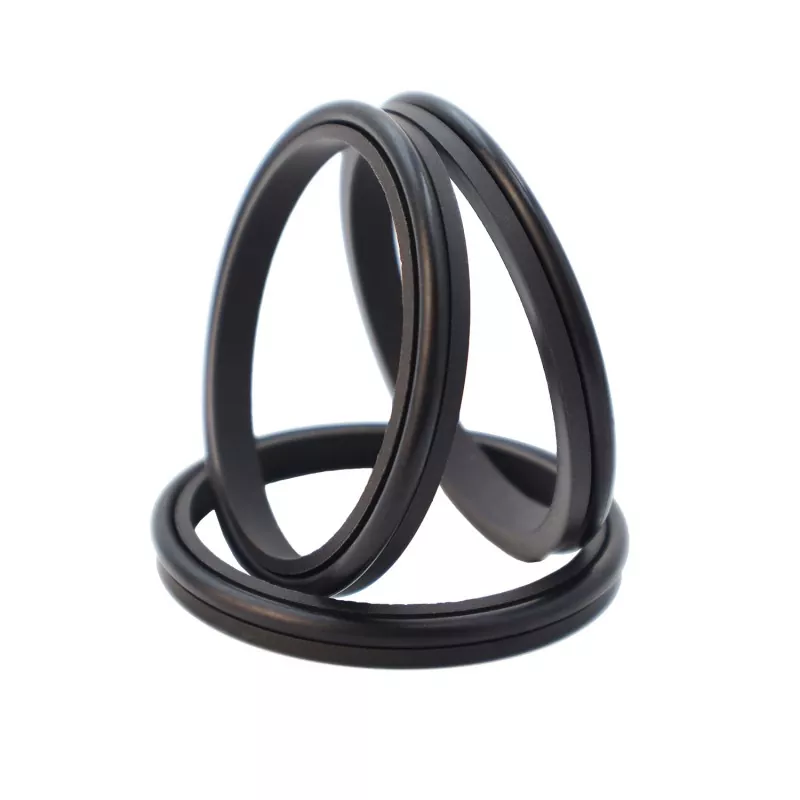

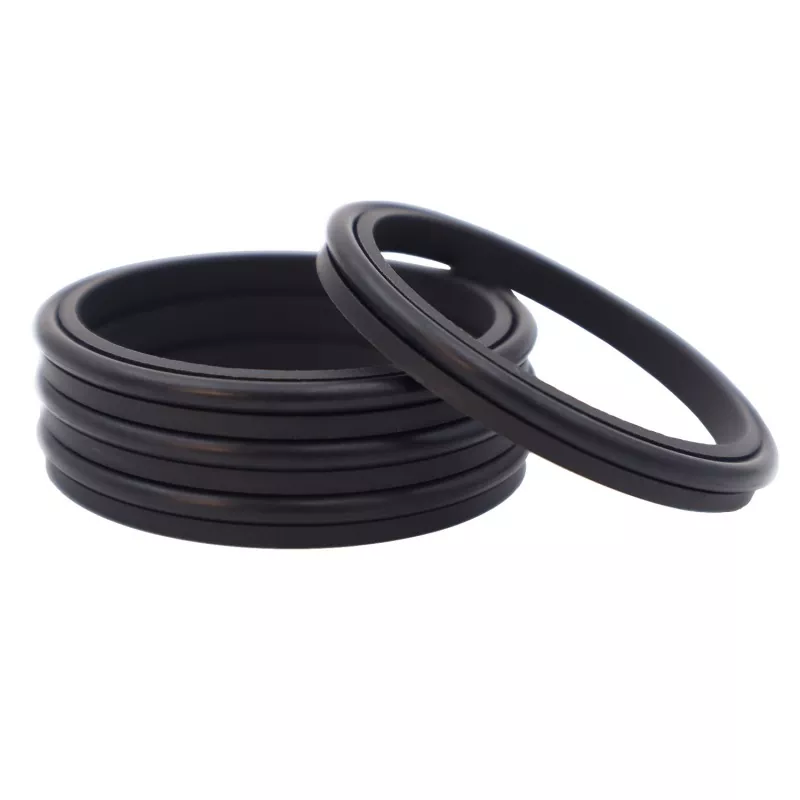

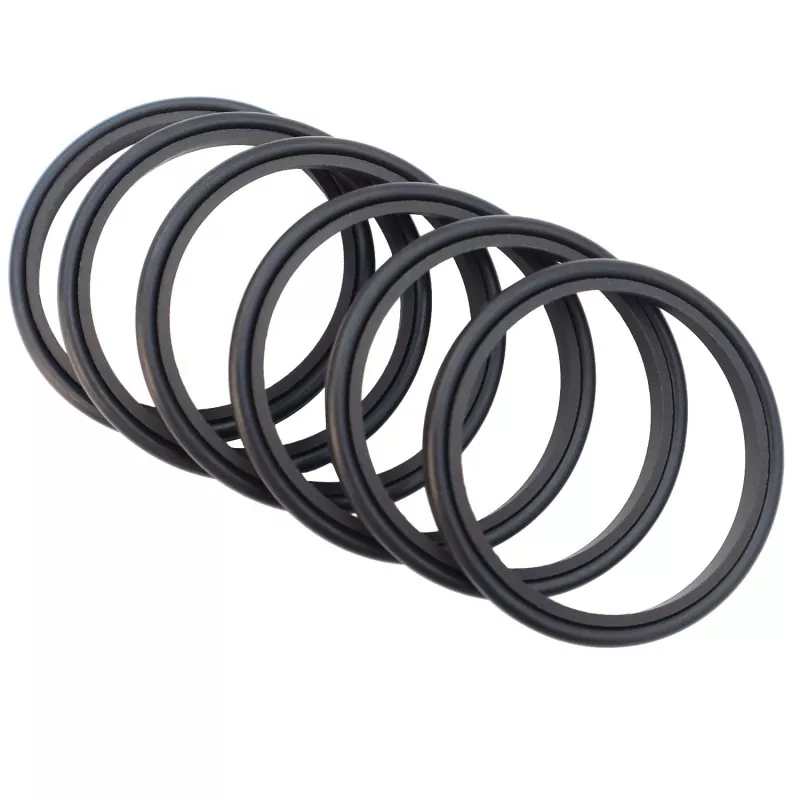

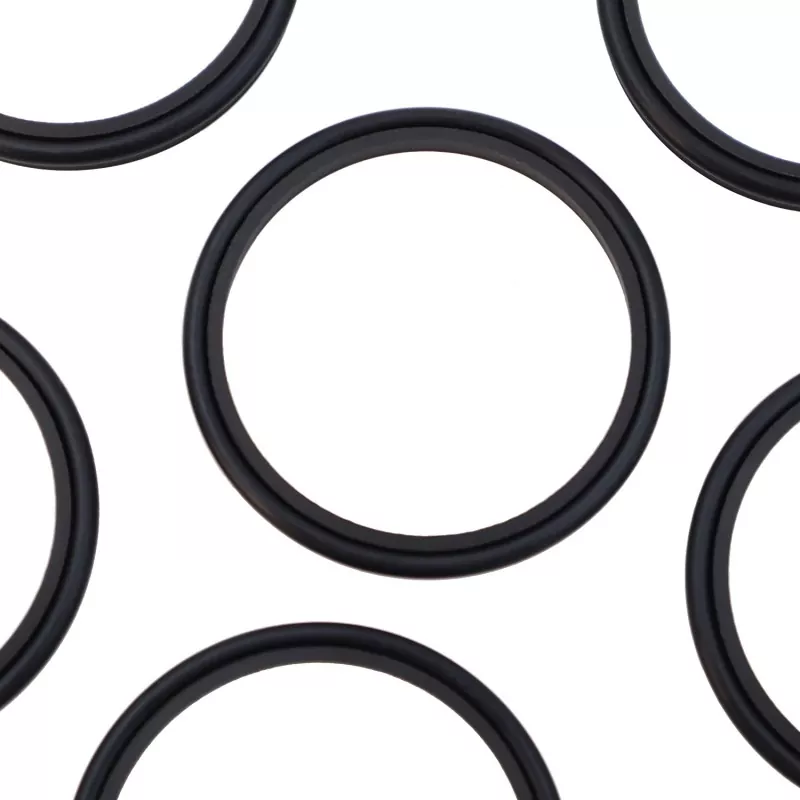

Seal Pengelap Gabungan Bibir Tunggal ialah pengedap pengelap bertindak tunggal yang terdiri daripada gelang pengelap bibir tunggal PTFE yang diisi dan gelang O getah; ia berfungsi untuk mengikis habuk dan mencegah pencemaran sistem. Ia sesuai untuk aplikasi gerakan salingan, berayun atau heliks.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan m/s |
Media |
|
- |
-35 hingga +100 (dengan cincin O NBR) |
6 |
Minyak hidraulik, emulsi, air, dll. |
|
-20 hingga +200 (dengan cincin O FKM) |
Model Pesanan: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Diameter Aci | PTFE3 – PTFE Ubahsuai Tujuan am | R01 – Kod Bahan untuk Komponen Getah
Getah Nitril (NBR) – R01 | Fluororubber (FKM) – R02
Produk boleh dibekalkan dalam sebarang saiz dalam julat parameter yang ditentukan.
|

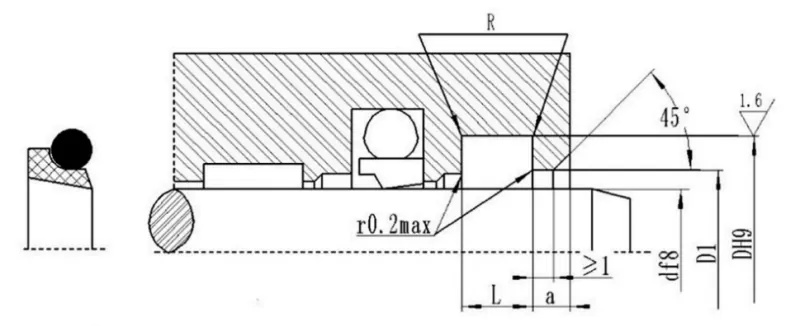

Julat diameter aci d f8 |
Diameter alur D H9 |
Lebar alur L+0.2 |
Diameter lubang kelegaan D1 H11 |
Lebar bukaan yang jelas a ≥ |
Jejari sudut R≤ |
O-cincin Diameter keratan rentas buat |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
