Meterai bibir aci berputar

Meterai bibir aci berputar, yang biasanya dikenali sebagai anjing laut, dipasang di tempat duduk galas berputar dan menghasilkan gerakan relatif dengan aci berputar. Bingkai logam memainkan peranan sokongan, dan musim bunga menggunakan preload radial ke bibir pengedap untuk mengelakkan kebocoran minyak pelincir dan pencerobohan kotoran luaran.

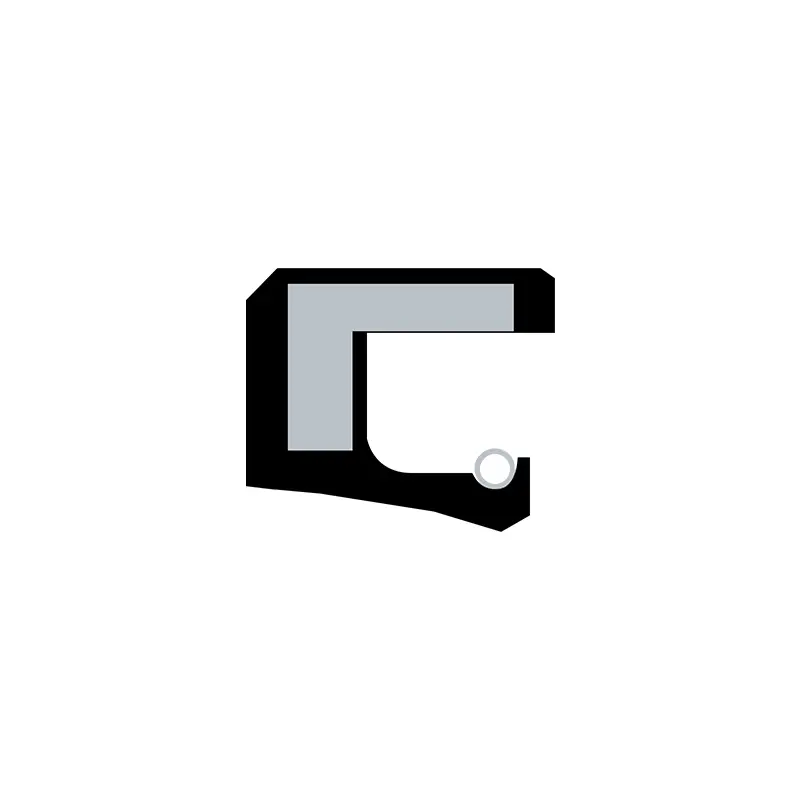

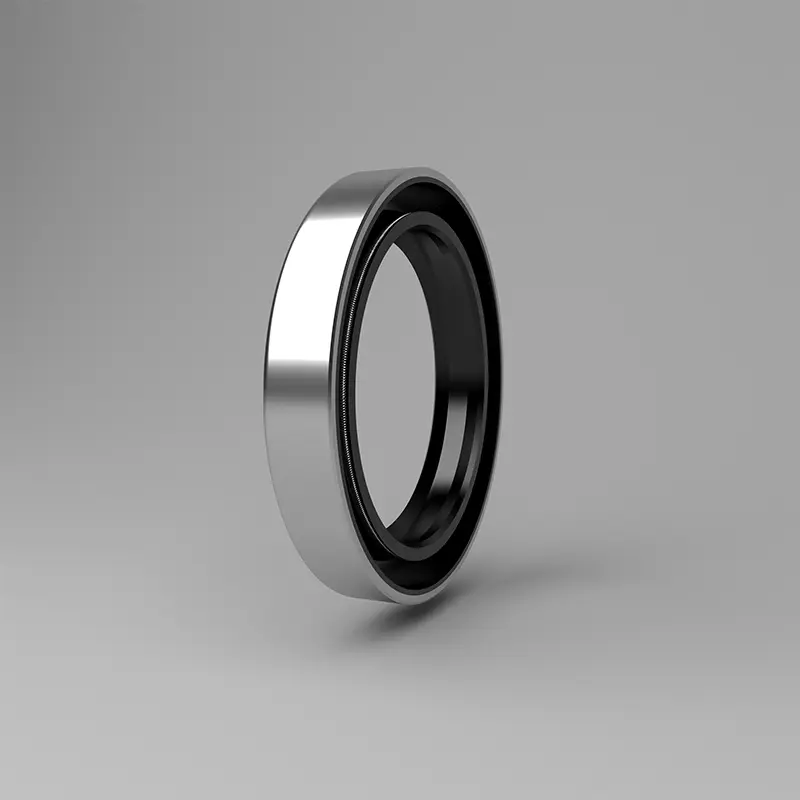

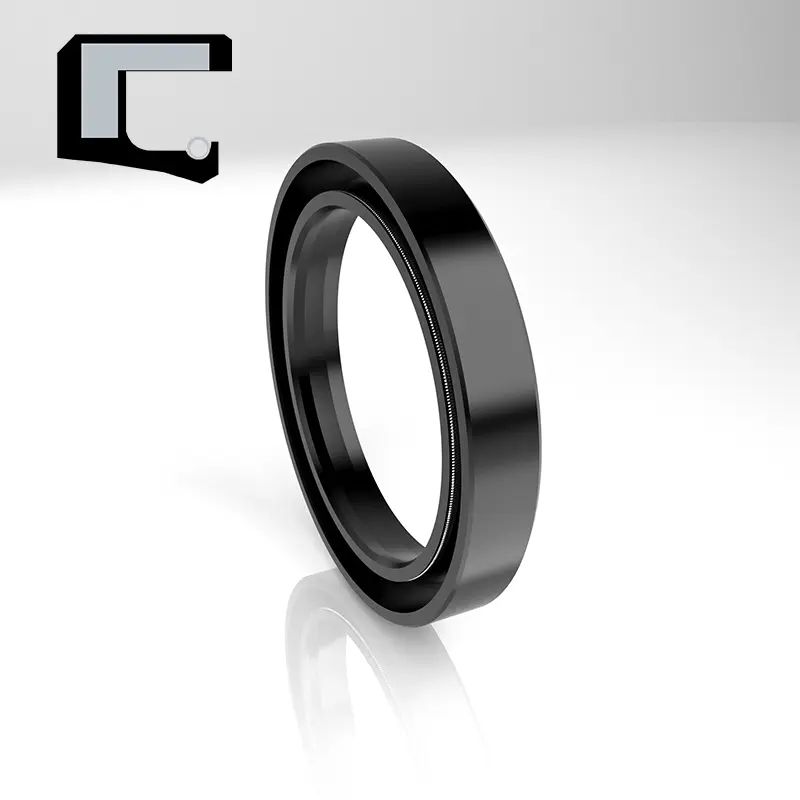

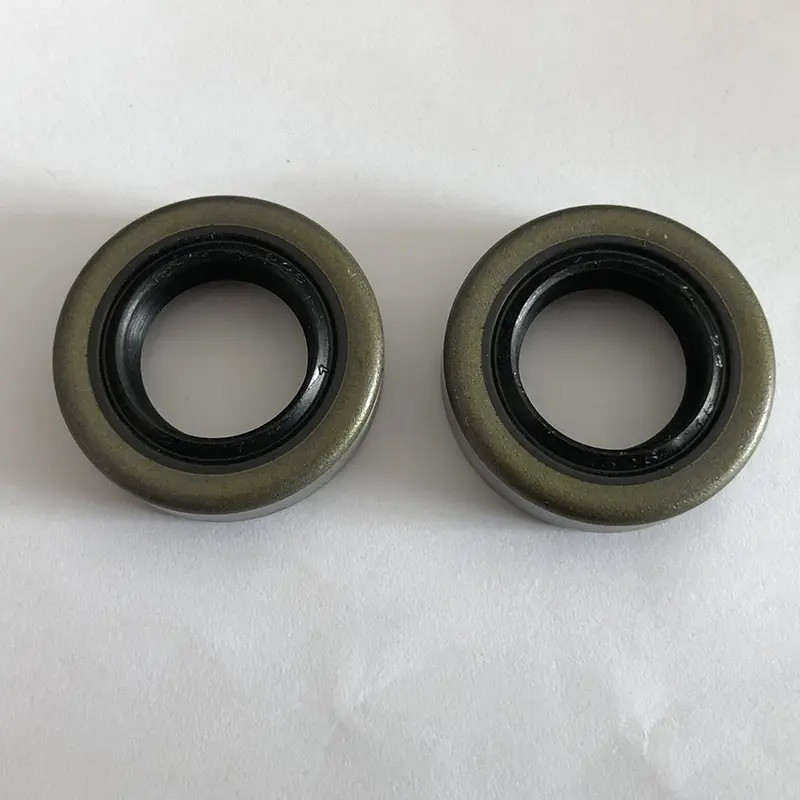

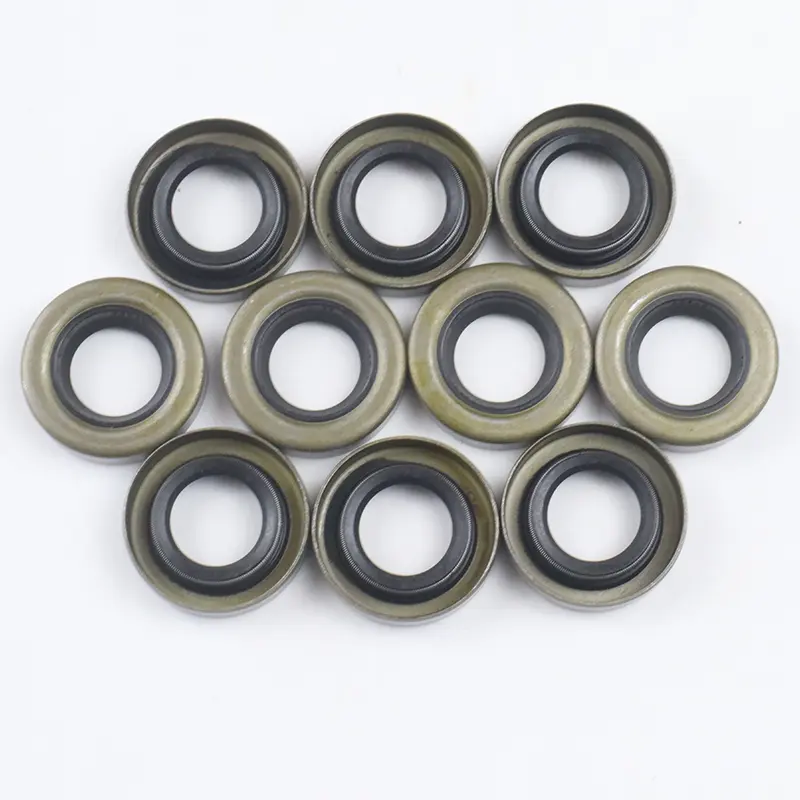

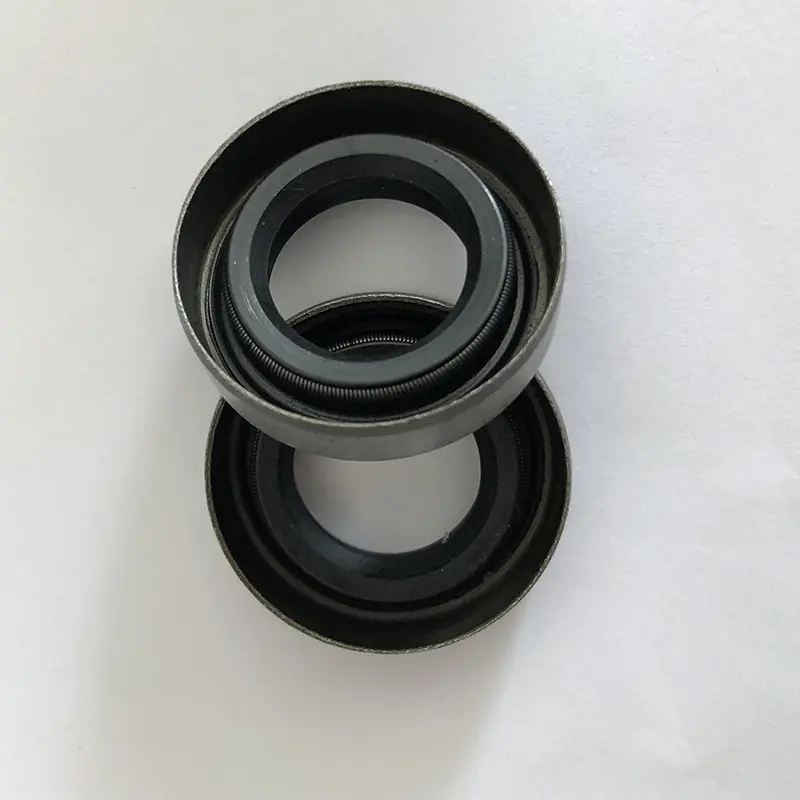

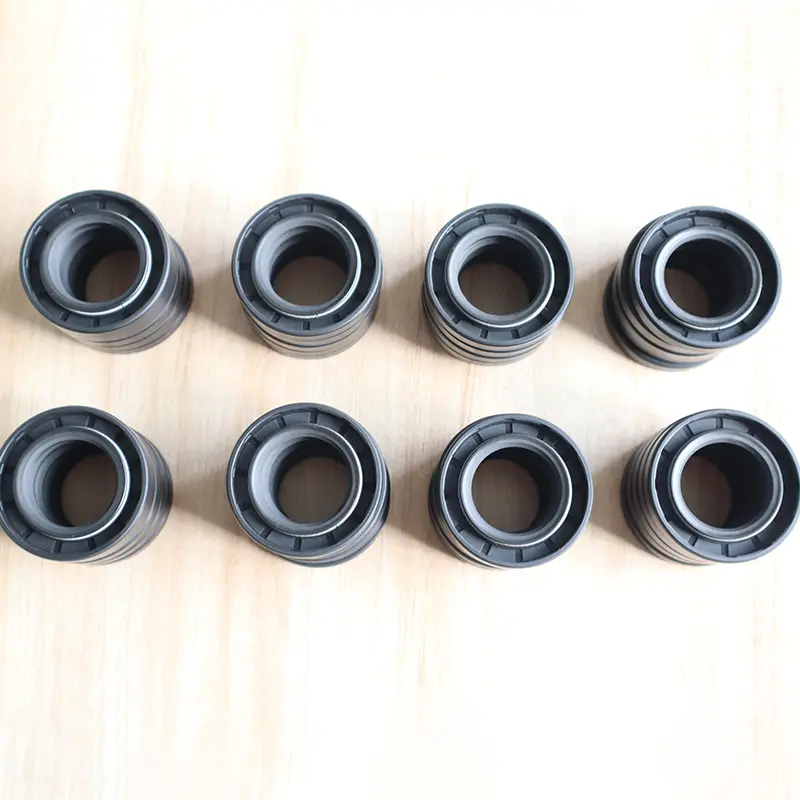

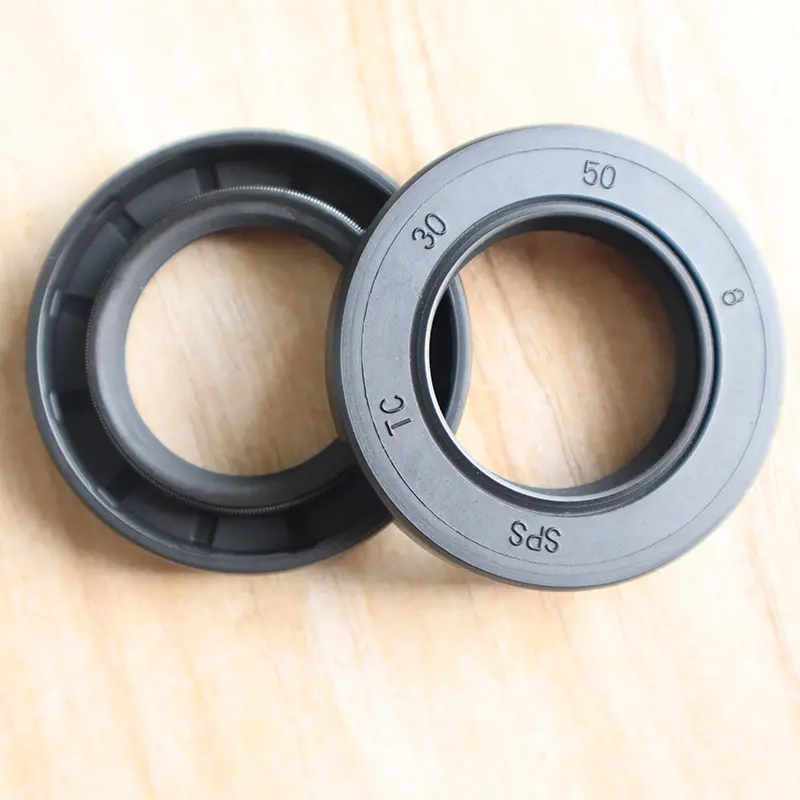

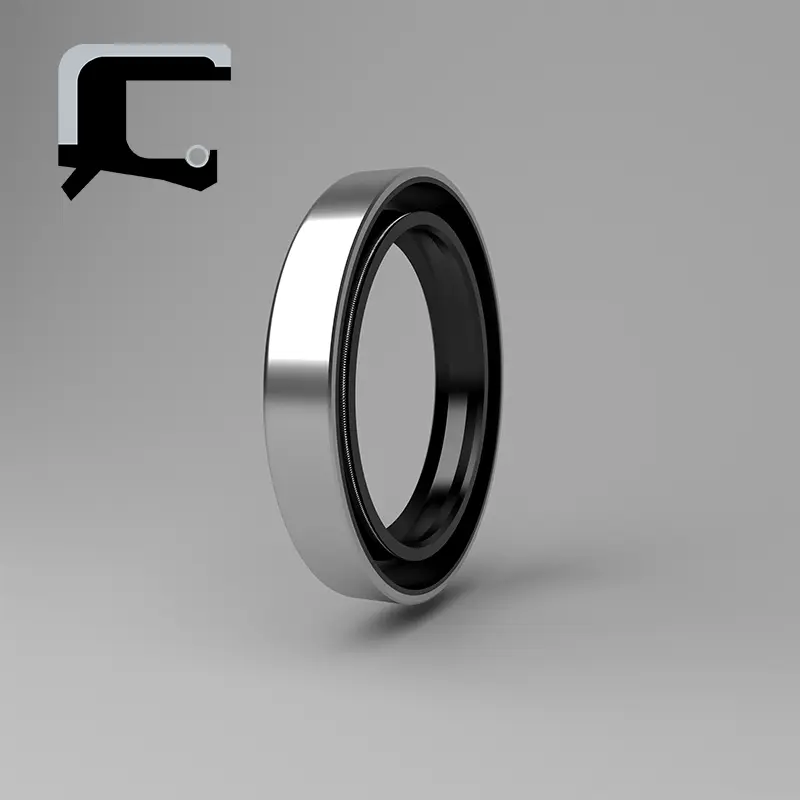

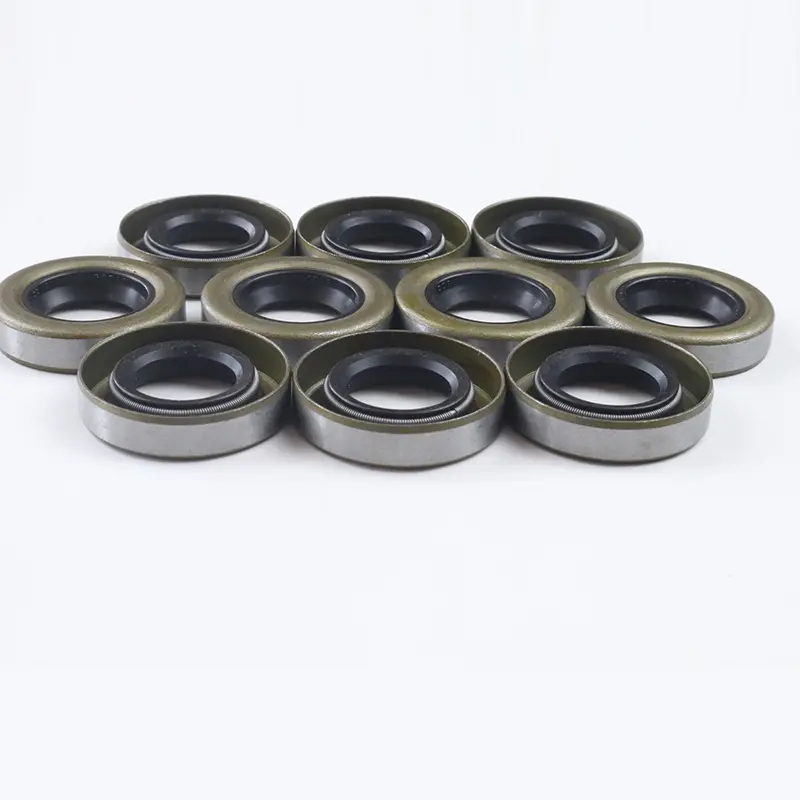

Meterai minyak TC/SC/TB/SB terdiri daripada rangka logam, mata air dan badan getah. Kerangka logam memainkan peranan sokongan, dan musim bunga menggunakan daya radial ke bibir pengedap. TC/TB dilengkapi dengan bibir tambahan bukti debu, yang sesuai untuk masa-masa di mana terdapat media pengedap di satu sisi dan debu di sisi lain. TB/SB adalah bulatan luar logam, yang menjadikan meterai minyak lebih tegas dan tepat dalam rongga, tetapi keupayaan pengedap bulatan luar untuk kelikatan rendah dan medium gas adalah terhad. Adalah disyorkan untuk memohon sealant pada bulatan luar semasa pemasangan.

Fungsi RCTCV Double-bibir Tinggi Tekanan Tekanan Minyak Minyak Secara umumnya untuk mengasingkan bahagian-bahagian yang memerlukan pelinciran di bahagian penghantaran dari bahagian output untuk mencegah kebocoran minyak pelincir.

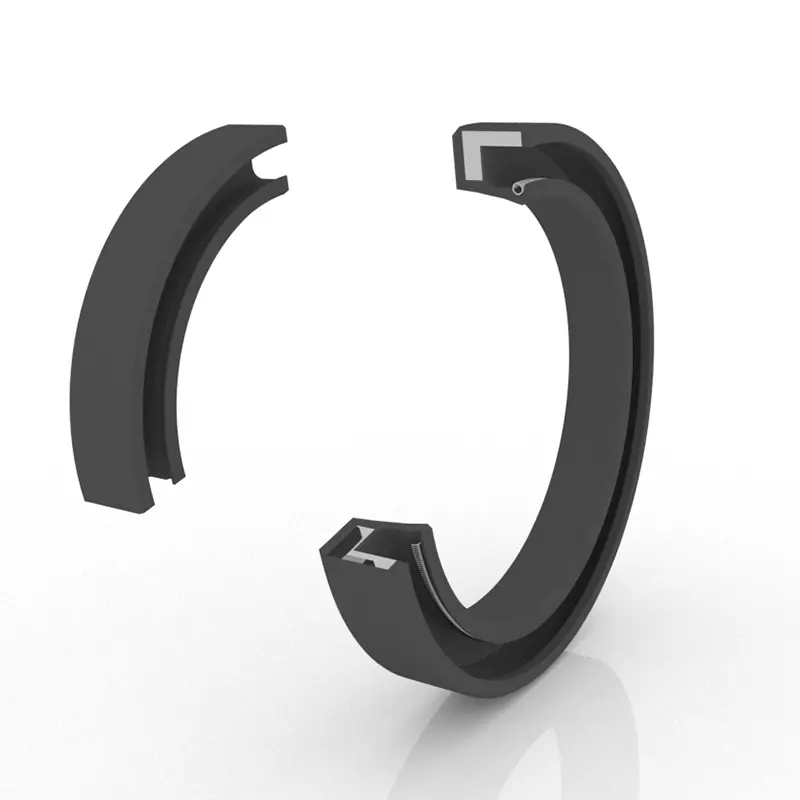

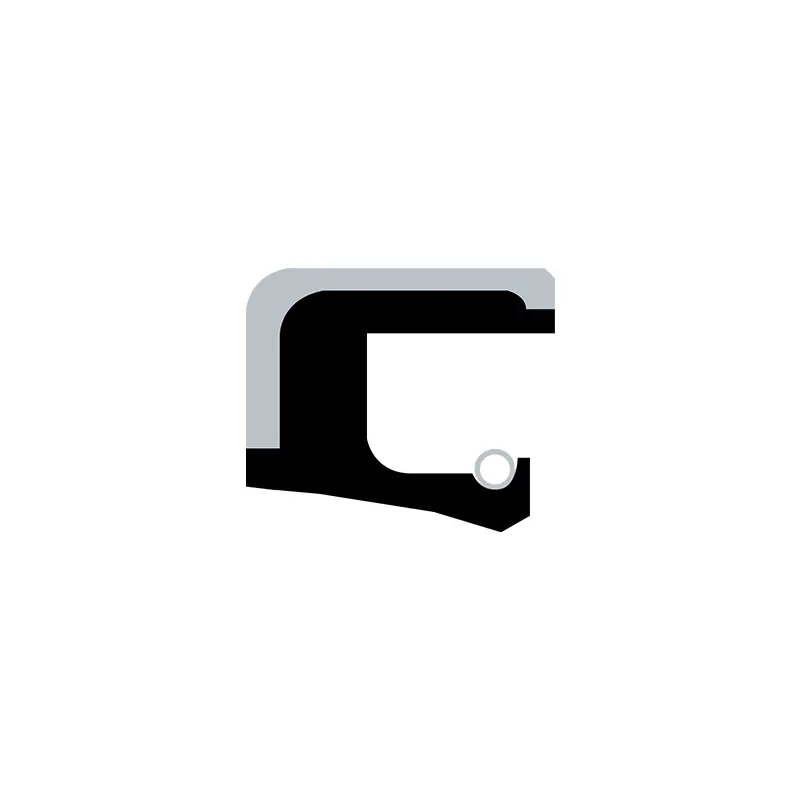

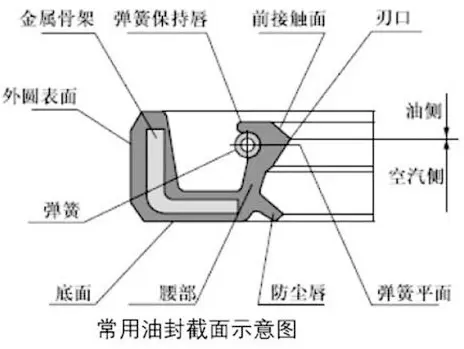

Struktur meterai minyak rangka terdiri daripada tiga bahagian: badan pengedap, mengukuhkan kerangka dan spring gegelung pengetatan diri. Badan pengedap dibahagikan kepada bahagian bawah, pinggang, canggih dan bibir pengedap mengikut bahagian yang berlainan. Biasanya, diameter dalaman meterai minyak rangka di keadaan bebas adalah lebih kecil daripada diameter aci, dan mempunyai "jumlah gangguan" tertentu. Oleh itu, apabila meterai minyak dimasukkan ke dalam kerusi meterai minyak dan aci, daya elastik kelebihan meterai minyak dan daya penguncupan spring gegelung pengetatan diri menghasilkan daya pengapit radial pada aci, dengan itu memperoleh kesan pengedap yang terbaik.

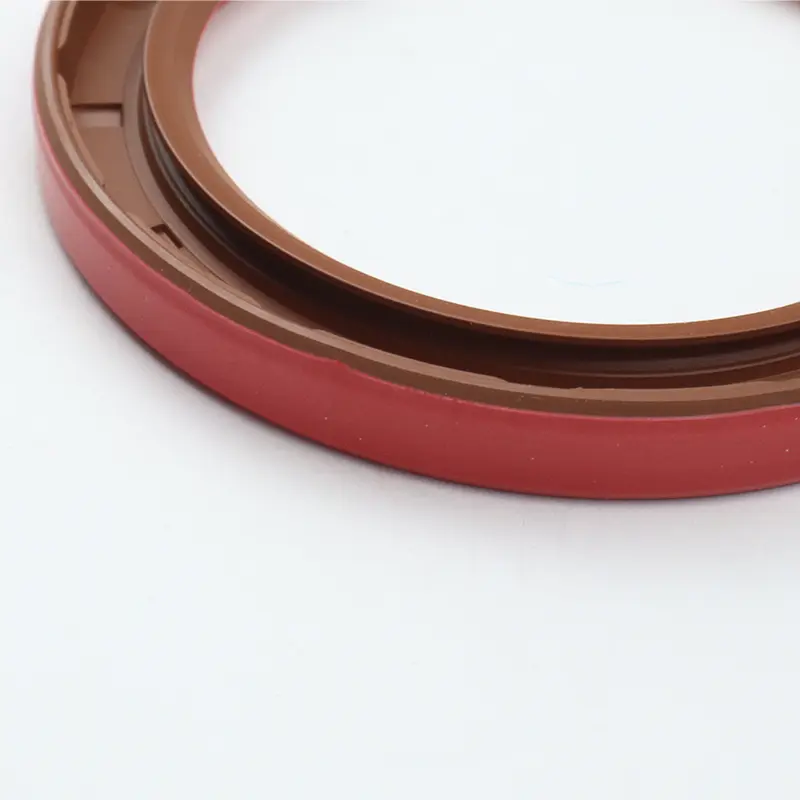

Meterai minyak tekanan tinggi RCTCN mempunyai reka bentuk kerangka tahan tekanan keseluruhan, dengan ubah bentuk bibir kecil, dan digunakan untuk menutup aci berputar dalam situasi yang terdedah tekanan.

Ciri dan aplikasi produk:

Struktur dan keperluan pemasangan bibir bibir berputar

1. Bahan aci: Keluli karbon dan keluli tahan karat biasanya digunakan. Penyaduran Chrome digunakan pada kelajuan tinggi, HRC40-45.

2. Reka bentuk aci berputar dan alur: Permukaan aci licin dan burrs dikeluarkan. Tanda pemprosesan lingkaran akan menghasilkan kesan pam dan menyebabkan kebocoran. Adalah disyorkan untuk mengisar bahagian pemasangan meterai minyak dengan kekasaran permukaan RA0.1-0.5UM. Dan ia menjadi lebih lancar apabila kelajuan meningkat.

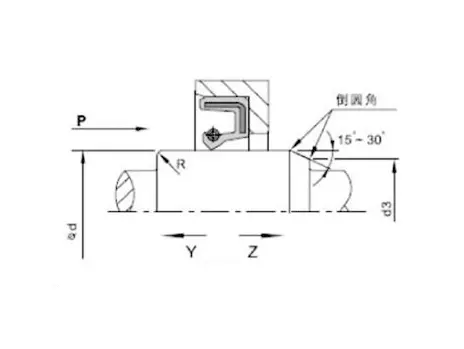

Untuk keperluan pemasangan dan pembongkaran, aci dan alur mestilah chamfered atau bulat. Seperti yang ditunjukkan dalam Rajah 1 dan 2.

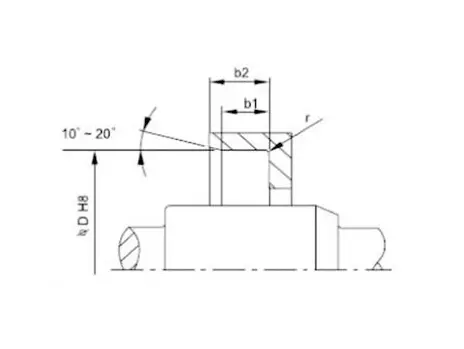

Rajah 1 Reka bentuk chamfer alur

Rajah 2 Reka bentuk chamfer aci berputar

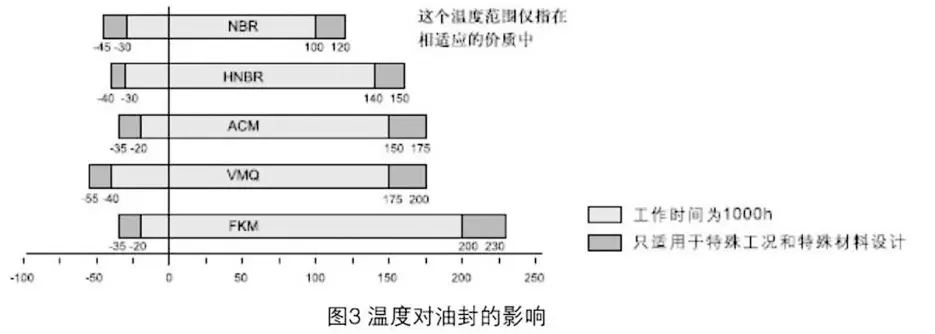

Terdapat puluhan faktor yang mempengaruhi kesan pengedap meterai bibir aci berputar. Sebagai tambahan kepada bahan dan struktur meterai minyak itu sendiri, faktor lain seperti sederhana, suhu, tekanan, pelinciran, kelajuan, kekasaran, dan lain -lain juga secara langsung mempengaruhi kesan pengedap, dan faktor -faktor ini sering berinteraksi antara satu sama lain. Carta berikut adalah untuk rujukan pengguna sahaja.

Pemasangan meterai bibir aci berputar: Pemasangan yang berhati -hati adalah prasyarat untuk meterai minyak berfungsi dengan baik.

Rajah pemasangan (pemasangan rongga)
Kaedah pemasangan yang betul	Keadaan kerja yang berkenaan	Kaedah pemasangan yang salah
	Ia hanya terpakai apabila muka akhir meterai minyak disiram dengan muka akhir rongga. Apabila peranti menekan bergerak dengan cepat, meterai minyak harus diletakkan lurus, jika tidak, ia boleh ditekan.
	Ia sesuai untuk keadaan bahawa muka akhir meterai minyak lebih rendah daripada muka akhir rongga. Apabila peranti menekan bergerak lebih cepat, meterai minyak juga boleh diposisikan dengan baik. Walau bagaimanapun, jenis perlawanan struktur itu sendiri tidak mempunyai kedudukan radial, jadi menegak paksi plat rata dan aci tekanan peranti menekan mesti mencapai ketepatan tertentu.
	Berkenaan dengan keadaan di mana muka akhir meterai minyak lebih rendah daripada muka akhir rongga. Apabila peranti menekan bergerak dengan cepat, adalah perlu untuk memastikan bahawa meterai minyak diletakkan dengan betul, jika tidak, ia boleh ditekan.
	Ia hanya sesuai untuk penyelenggaraan atau keadaan pemasangan mudah tanpa peralatan tekanan. Oleh kerana proses pemasangan tidak boleh ditekan secara seragam, pelbagai masalah pemasangan tidak dapat dielakkan berlaku. Ia adalah untuk mengelakkan sisihan radial semasa pemasangan, yang boleh menyebabkan ubah bentuk meterai minyak, atau kerosakan penyemperitan getah ke bahagian mengawan minyak (bulatan luar) yang disebabkan oleh jeda semasa pemasangan. Oleh itu, kaedah pemasangan ini biasanya tidak disyorkan.

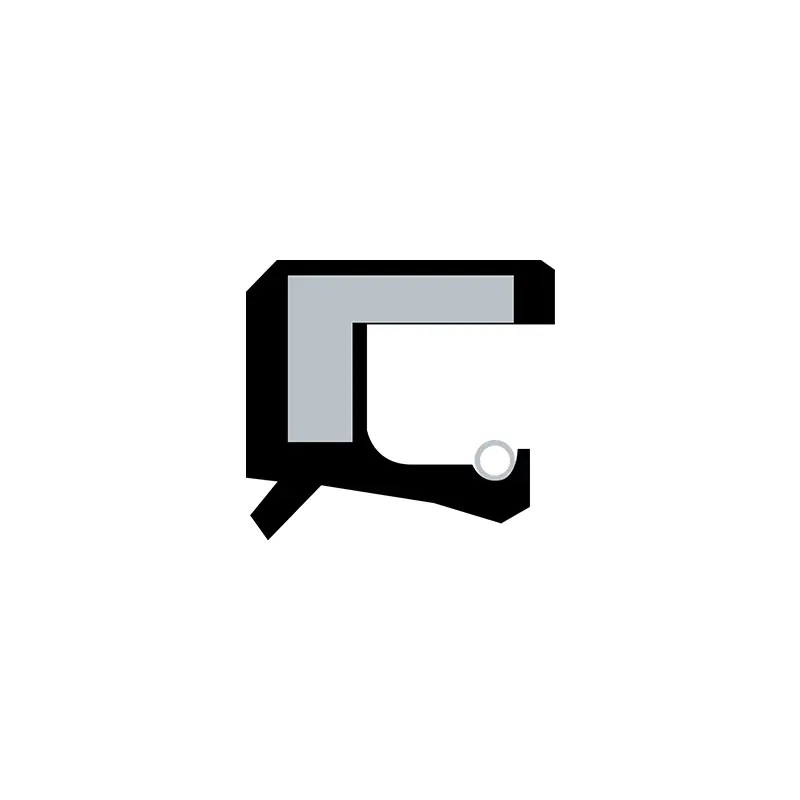

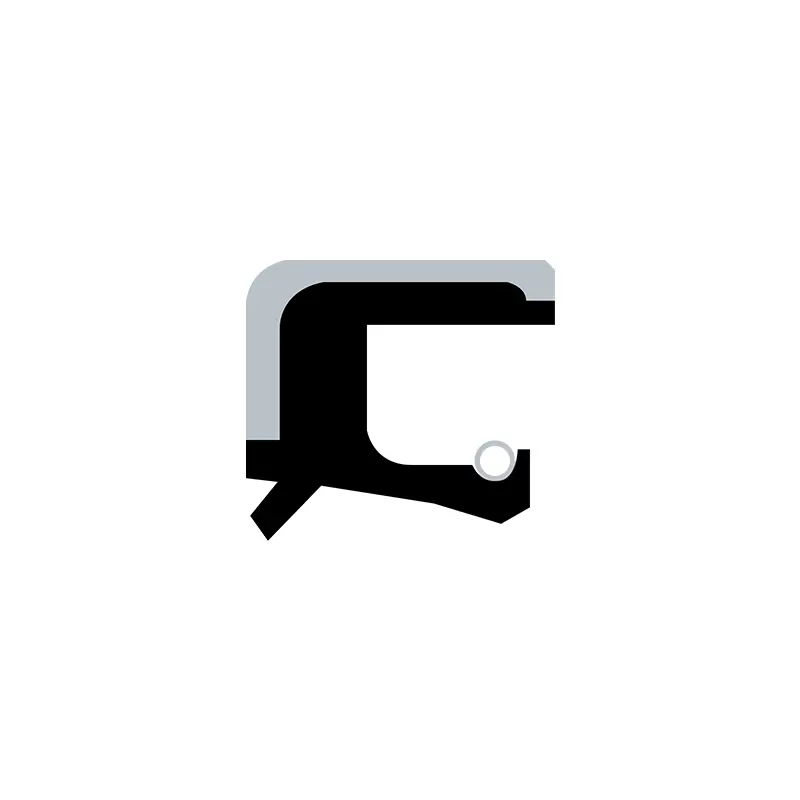

Meterai minyak TC/SC/TB/SB:

Bentuk keratan rentas	Model	Permohonan	Tekanan	Suhu	Kelajuan	Medium	Bahan
	TC	Pengedap, dustproof	0.03MPa	-30 ~+160	20m/s	Minyak pelincir, gris	NBR/FKM+keluli karbon
	Sc	Pengedap

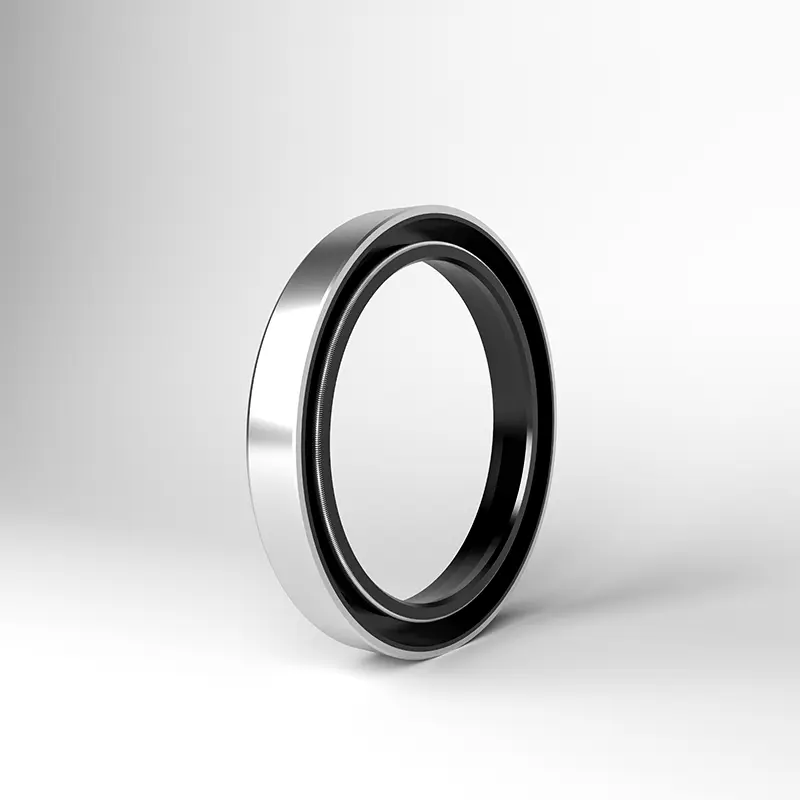

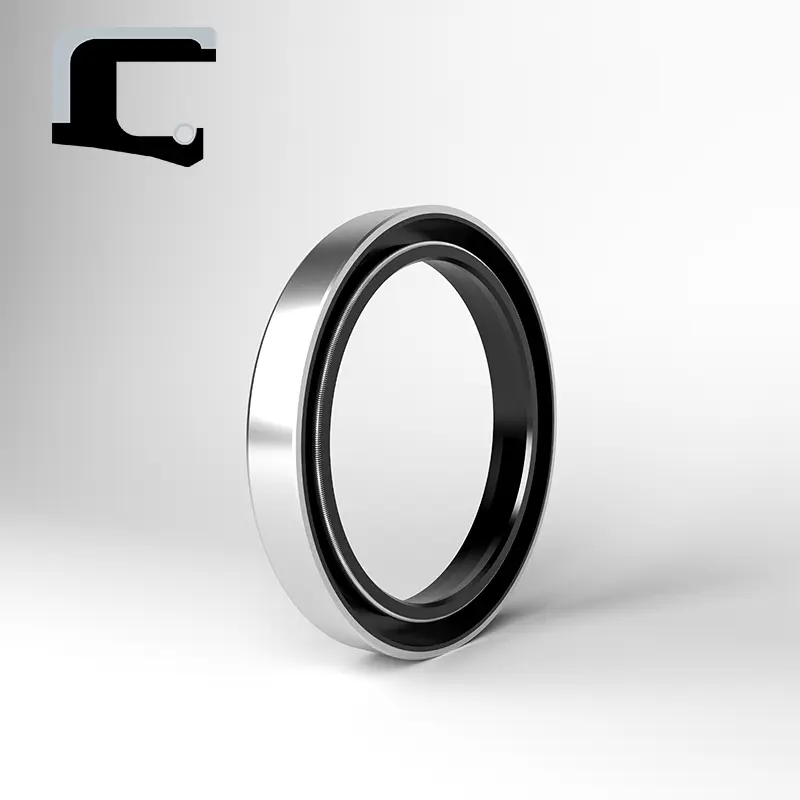

	Tb	Pengedap, dustproof		-30 ~+100	25m/s	Air, minyak, gris	NBR+keluli karbon
	Sb	Pengedap
