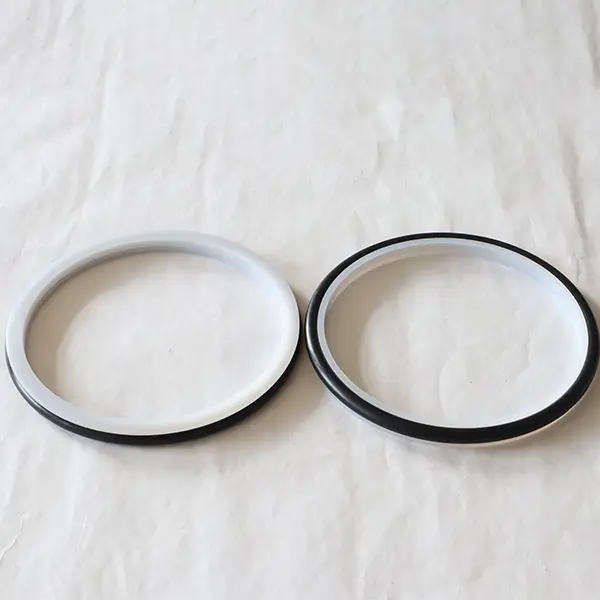

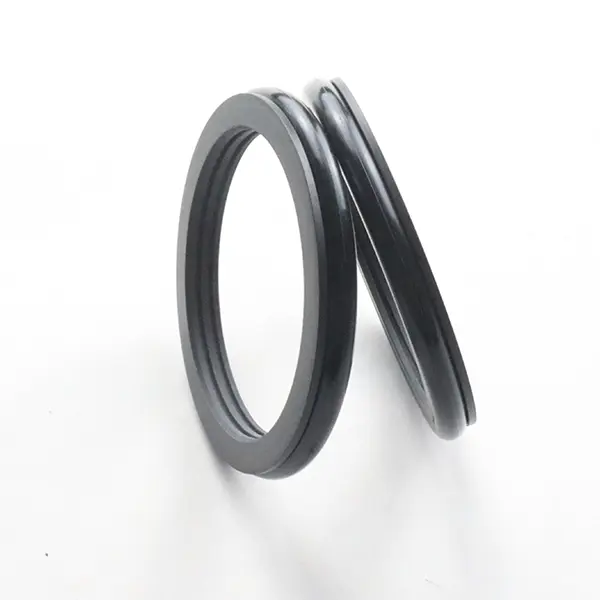

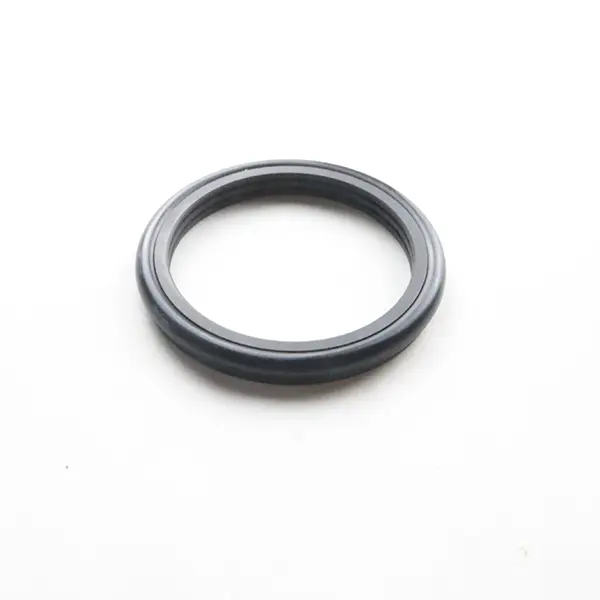

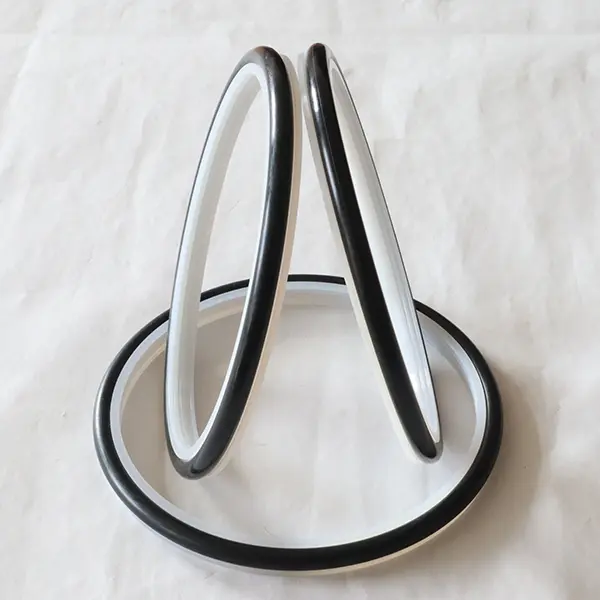

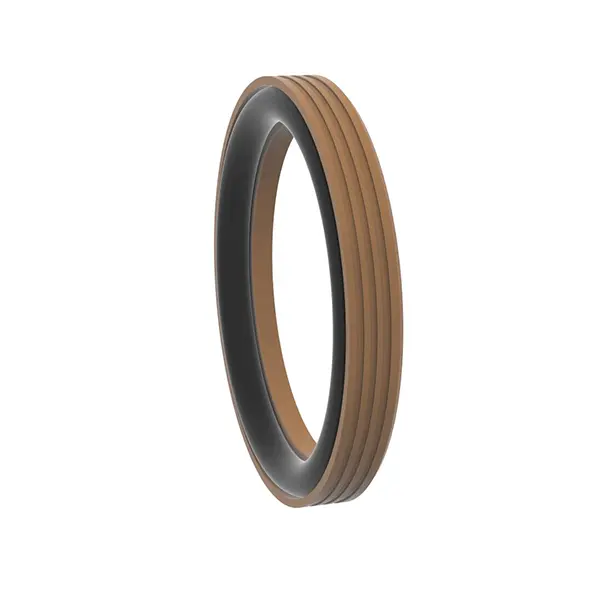

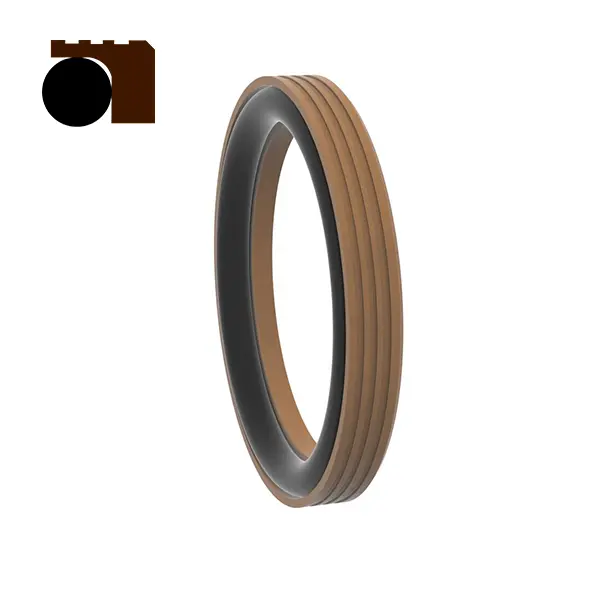

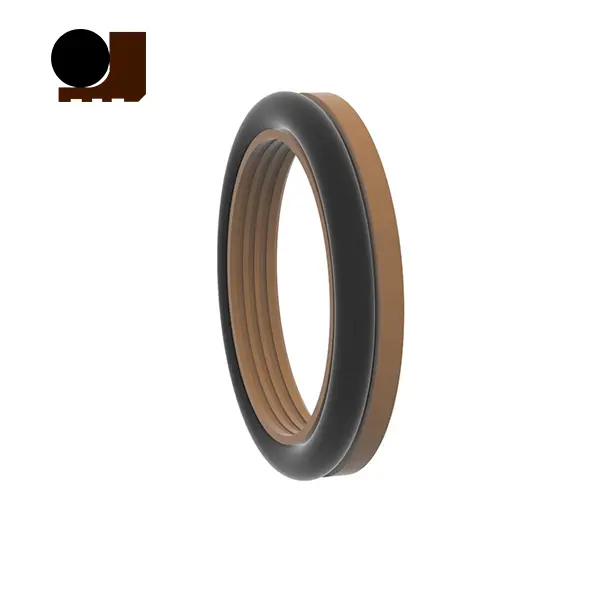

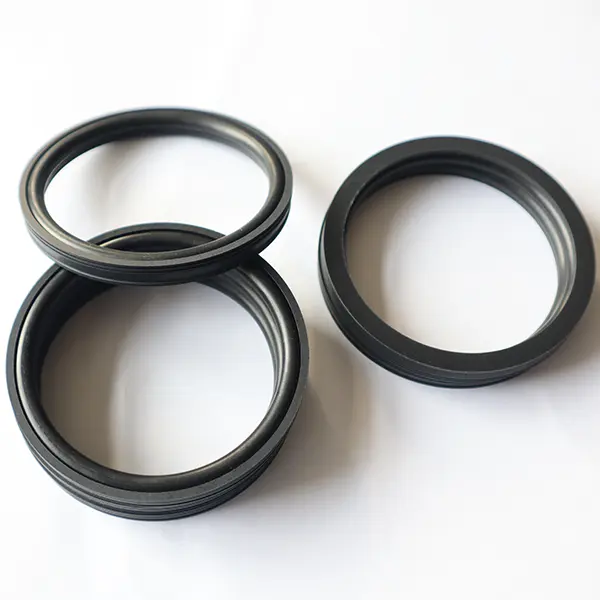

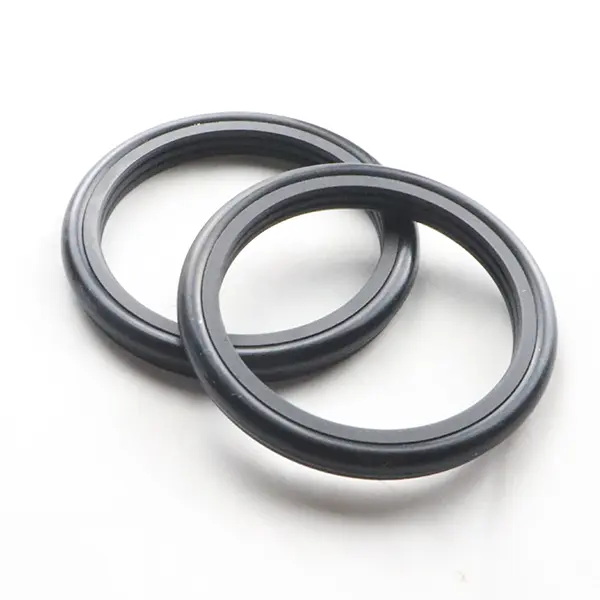

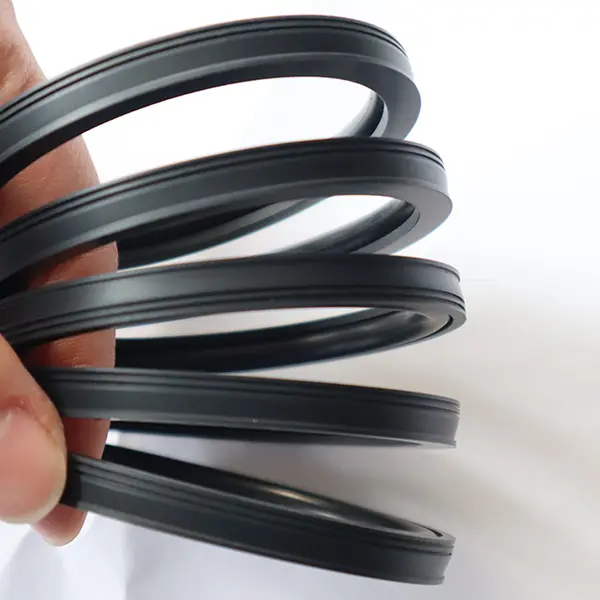

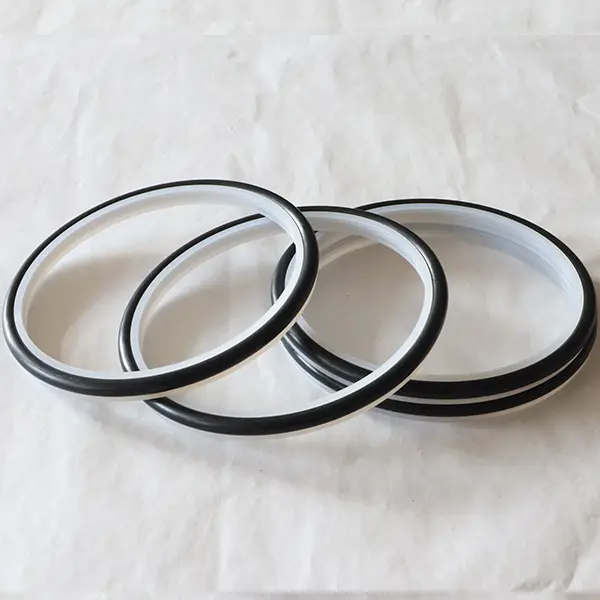

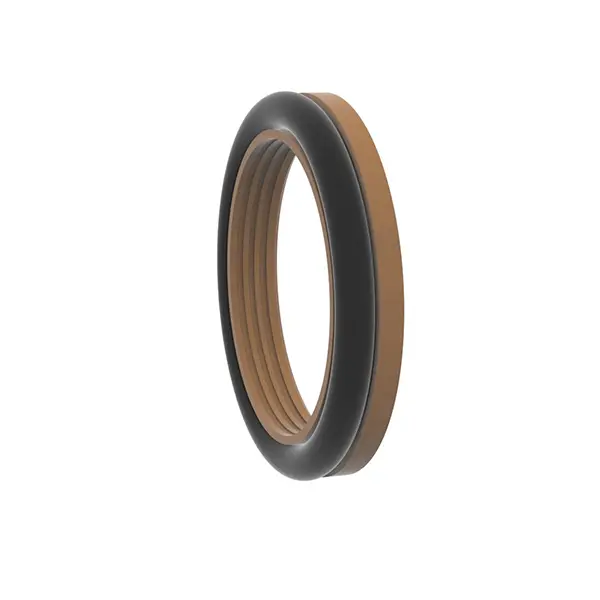

Meterai putar Ruichen Seal untuk buburan simen diperbuat daripada cincin meterai bergigi plastik berprestasi tinggi dan cincin getah berbentuk O. Mereka sesuai untuk keadaan kerja keras seperti pam plunger, pam lumpur, latihan skru, pelantar penggerudian, peralatan penerokaan minyak dan tumbuhan pencampuran konkrit. Mereka dibahagikan kepada dua model: RC2061 dan RC2062.
Kedua-dua RC2061 dan RC2062 sesuai untuk pengedap satu arah hidraulik dan gerakan berputar. Mereka mempunyai ciri -ciri kehidupan yang panjang, geseran rendah, pengedap yang baik, ruang struktur kecil, dan pemasangan, penggunaan dan penyelenggaraan yang mudah. Reka bentuk pengoptimuman bibir dan ketebalan khas mempunyai kesan pengedap yang baik walaupun dalam media malignan seperti buburan simen. Apabila digunakan untuk media buburan pengedap, kami mengesyorkan pelinciran gris antara dua (atau lebih) anjing laut.
Ciri dan aplikasi produk:
Ciri Produk:
Long Life: Gabungan plastik kejuruteraan fungsi tinggi dan getah, ketahanan yang kuat.
Geseran yang rendah: Reka bentuk yang dioptimumkan mengurangkan rintangan berjalan dan meningkatkan kecekapan.
Pengedap yang sangat baik: Reka bentuk bibir pengedap khas, sesuai untuk media malignan seperti buburan simen.
Struktur Kompak: Reka Bentuk Ruang Kecil, Pemasangan dan Penyelenggaraan Mudah.
Berkenaan dengan keadaan kerja yang keras: Direka untuk media seperti lumpur dan buburan simen, dengan prestasi yang stabil.
Senario Aplikasi:
Peralatan penerokaan minyak seperti pam plunger, pam lumpur, latihan skru, pelantar penggerudian, dll.
Jentera dan peralatan pembinaan seperti stesen pencampuran konkrit.
Meterai hidraulik dan rotary yang lain yang memerlukan rintangan dan ketahanan terhadap media malignan.
Kelebihan Teknikal:
Reka bentuk pengoptimuman bibir dan ketebalan khas untuk menyesuaikan diri dengan keadaan kerja yang melampau.
Pemasangan mudah, kos penyelenggaraan yang rendah dan hayat perkhidmatan yang panjang.
Berkenaan dengan persekitaran yang keras dengan pakaian yang tinggi dan pencemaran yang tinggi.
Cadangan Penggunaan:
Apabila digunakan untuk media lumpur, disyorkan untuk melincirkan dan melincirkan antara dua (atau lebih) anjing laut untuk memanjangkan hayat meterai.

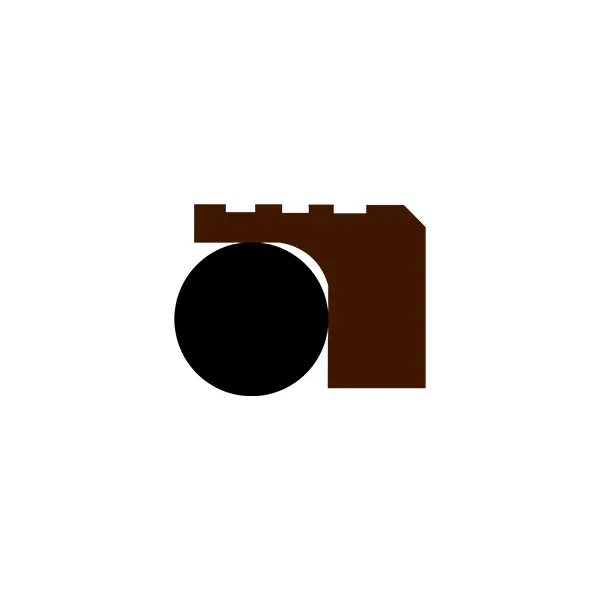

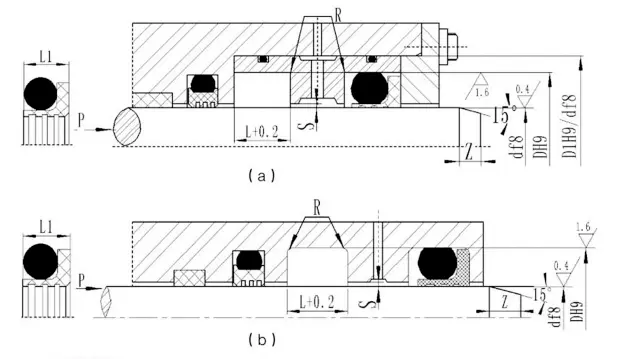

RC2061
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Medium | |
| Gerakan timbal balik | Gerakan putaran | |||
| ≤100 | -35 ~+100 (padanan O-ring NBR) | ≤6 | ≤2 | Minyak hidraulik, emulsi, air, lumpur, minyak mentah, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||
Pemilihan bahan
1. Bahan O-ring yang sepadan boleh dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.

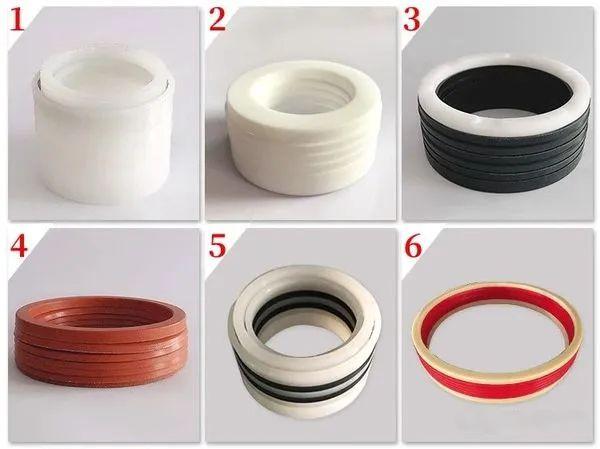

2. Bahan Cincin Pengedap: Bahan Standard PTFE4, bahan pilihan lain PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.
Contoh pesanan
Model Pesanan RC2061-80*91.7*7.6-PTFE4-R01 Model-Shaft Diameter*Diameter Alur*Kod Lebar Groove
Spesifikasi (sebarang saiz dalam julat parameter tersedia)
| Julat diameter aci Standard d f8 RC2061 | Julat diameter aci Jenis Berat d f8 RC2061-Z | Diameter alur D H9 | Lebar alur L.+0.2 | Lebar meterai L1 | Sudut bulat Rmaks | Clearance Radial Smaks | Chamfer Zmin | O-ring diameter dawai | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Untuk diameter aci ≤30mm, alur terbuka disyorkan.
2. Bagi meterai putar, kekerasan permukaan aci putar disyorkan untuk menjadi HRC ≥58.
3. Untuk tekanan lebih besar daripada 30MPa, H8/F8 disyorkan untuk jurang penyemperitan.

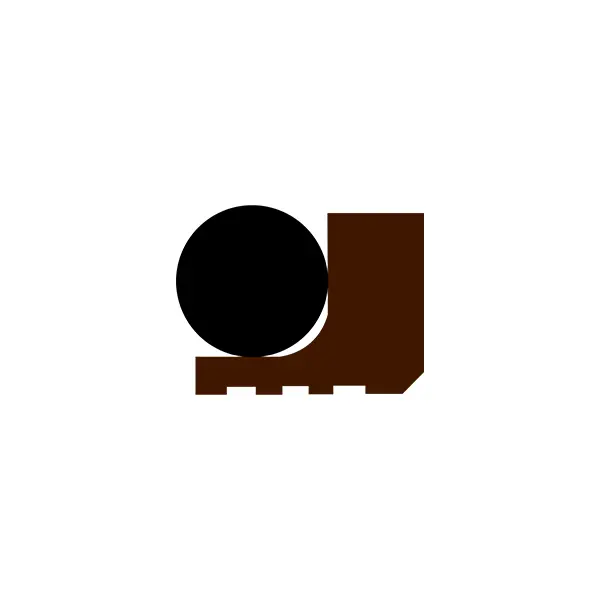

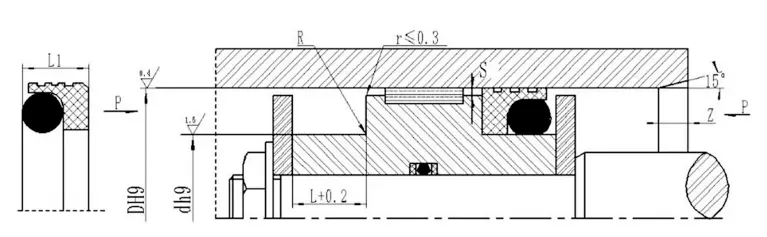

RC2062 Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Medium | |
| Gerakan timbal balik | Gerakan putaran | |||
| ≤100 | -35 ~+100 (padanan O-ring NBR) | ≤6 | ≤2 | Minyak hidraulik, emulsi, air, lumpur, minyak mentah, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||
Pemilihan bahan
1. Bahan O-ring yang sepadan boleh dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: Bahan Standard PTFE4, bahan pilihan lain PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.
Contoh pesanan
Model Pesanan RC2062-80*68.3*7.6-PTFE4-R01 Model Silinder Diameter*Diameter Alur*Kod Lebar Groove
Spesifikasi (sebarang saiz dalam julat parameter tersedia)
| Julat Aperture Jenis standard D H9 RC2062 | Julat Aperture Jenis Berat D H9 RC2062-Z | Diameter alur D H9 | Lebar alur L.+0.2 | Lebar meterai L1 | Sudut bulat rmaks | Pelepasan radial smaks | Chamfer Zmin | O-ring diameter dawai | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Nota: 1. Untuk diameter silinder ≤ 30mm, disarankan untuk menggunakan alur terbuka.
2. Untuk tekanan yang lebih besar daripada 30MPa, adalah disyorkan untuk menggunakan H8/F8 untuk jurang penyemperitan.
