Siri Rotary Seal Tekanan Tinggi kami merangkumi pelbagai produk berprestasi tinggi, termasuk RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS dan RC2057, yang direka untuk tekanan air dan RC205.

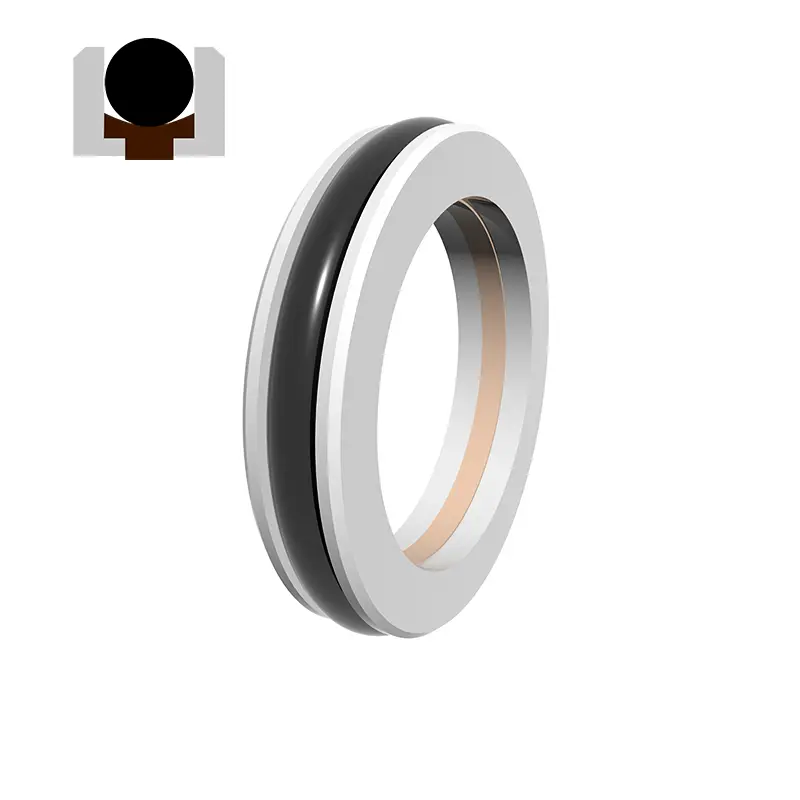

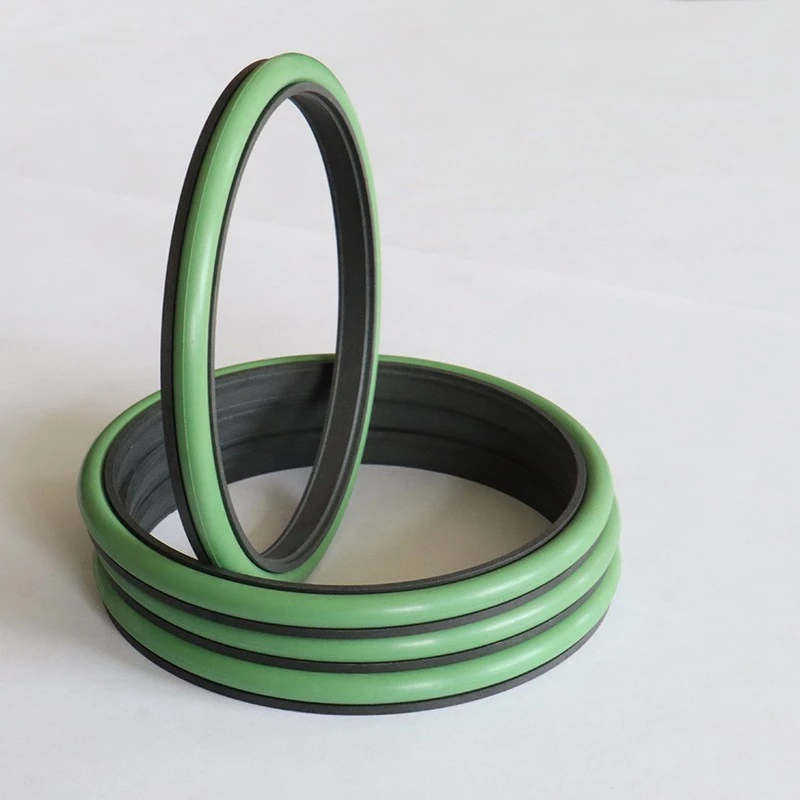

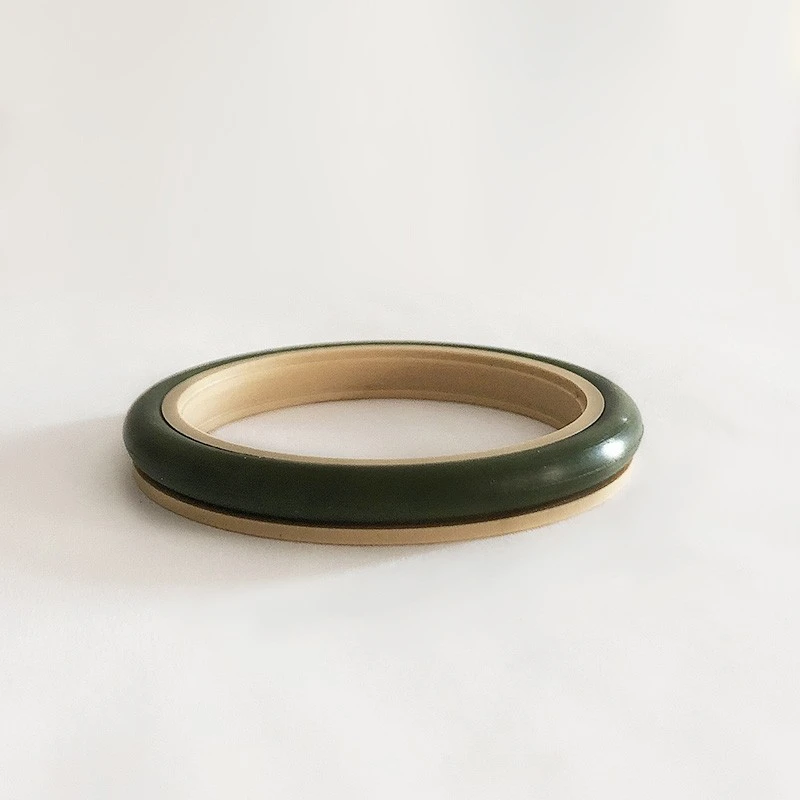

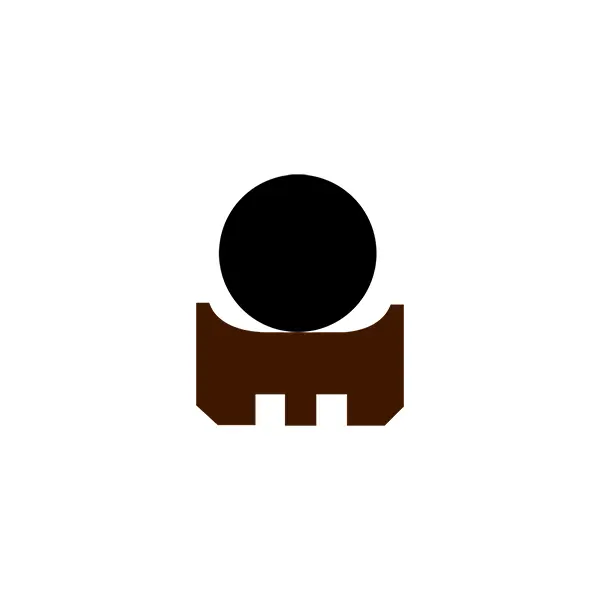

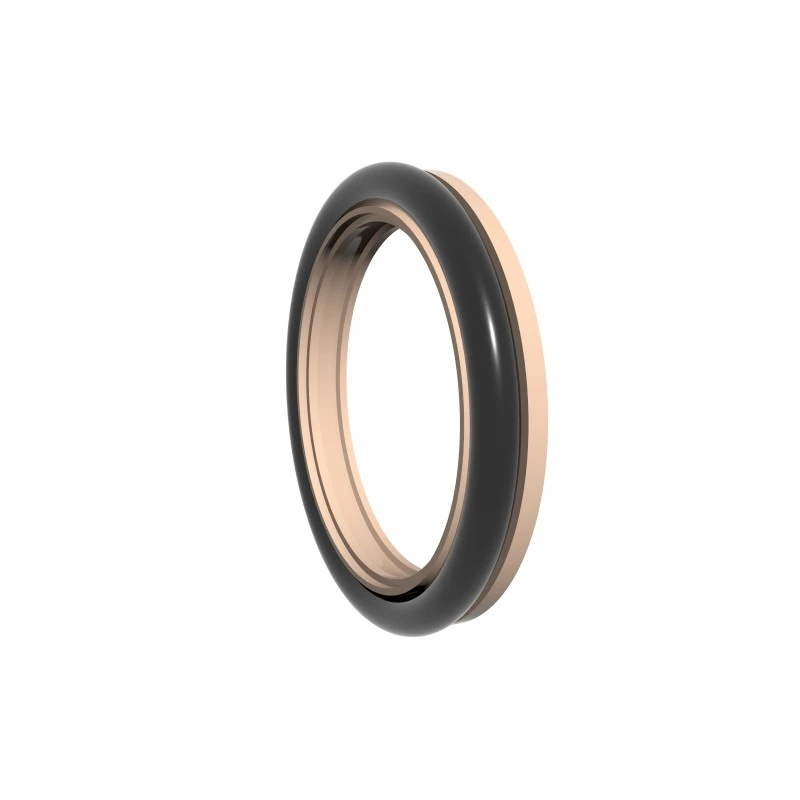

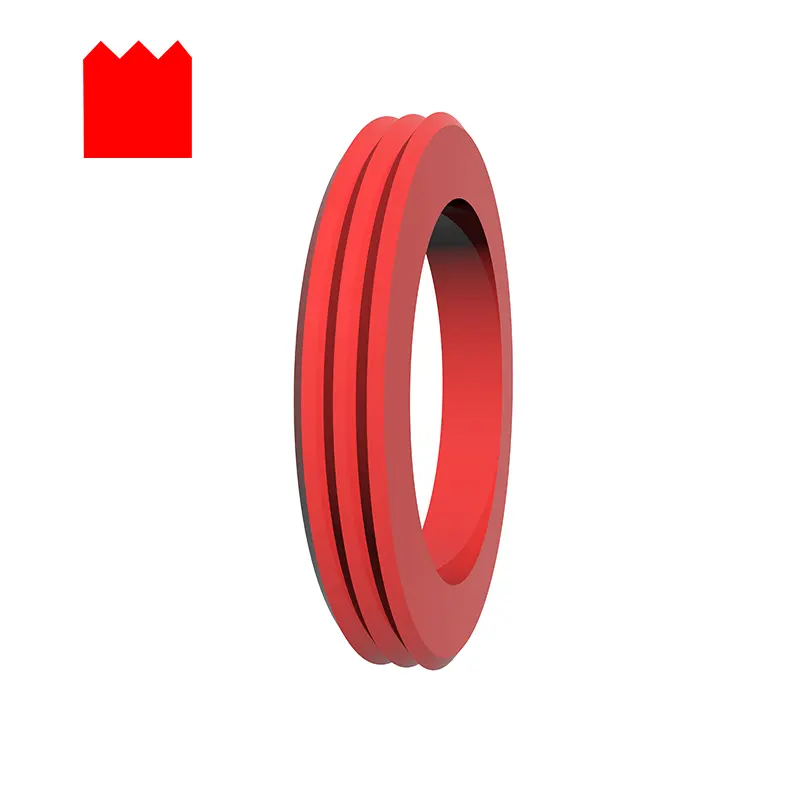

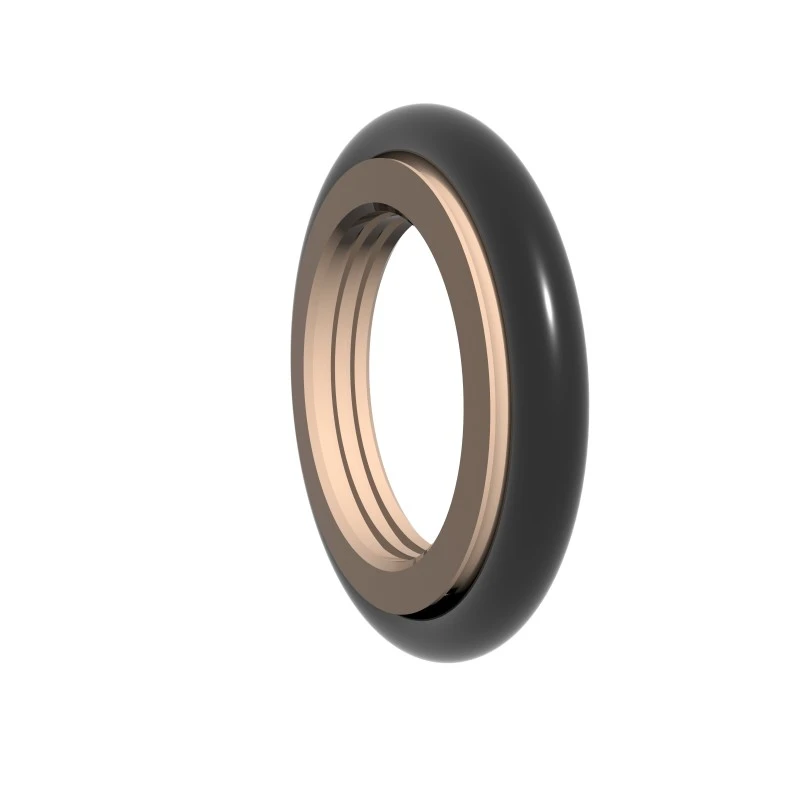

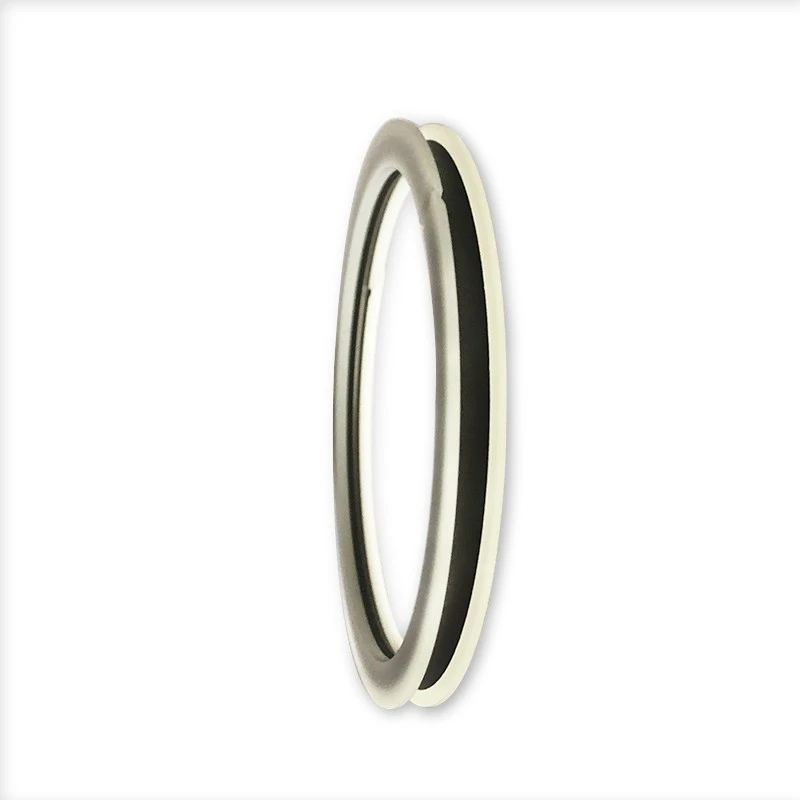

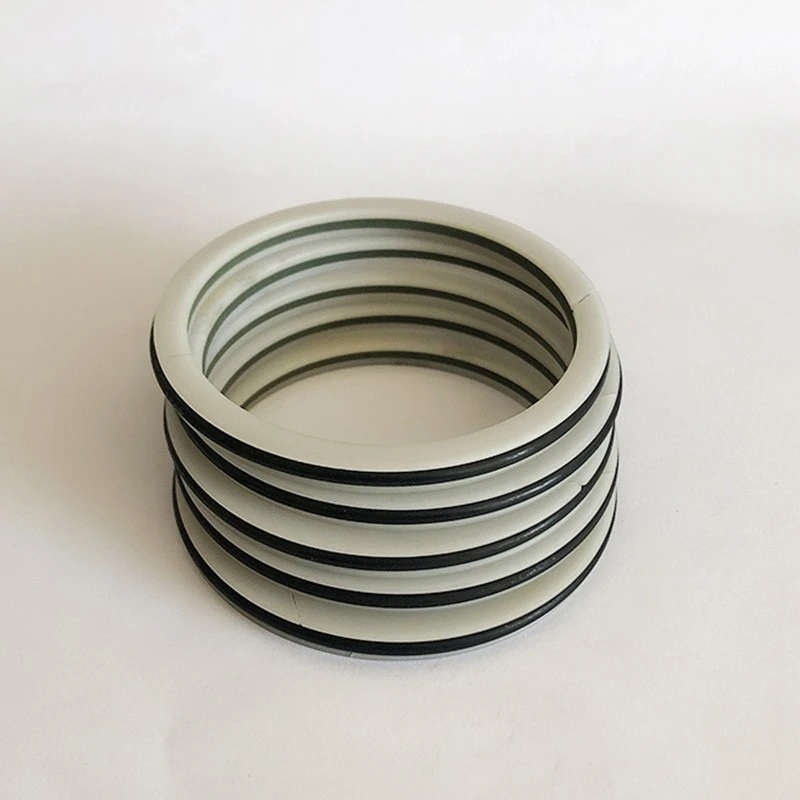

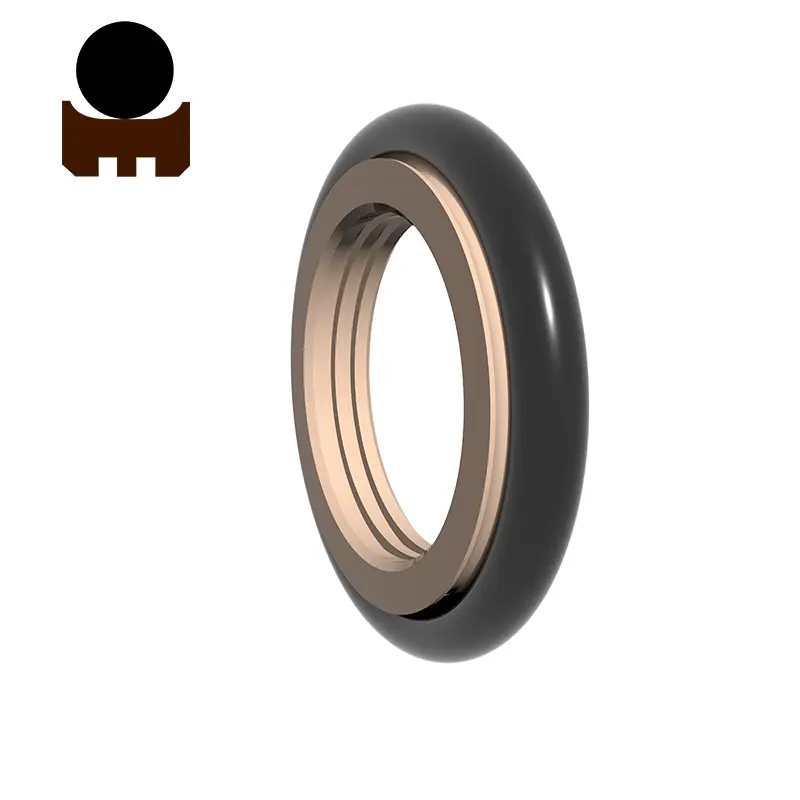

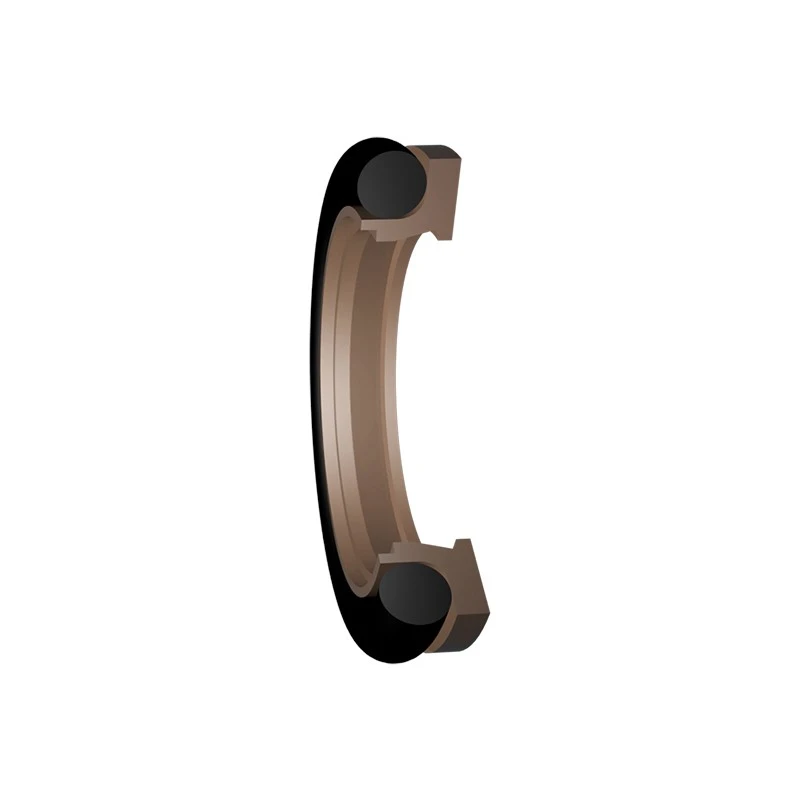

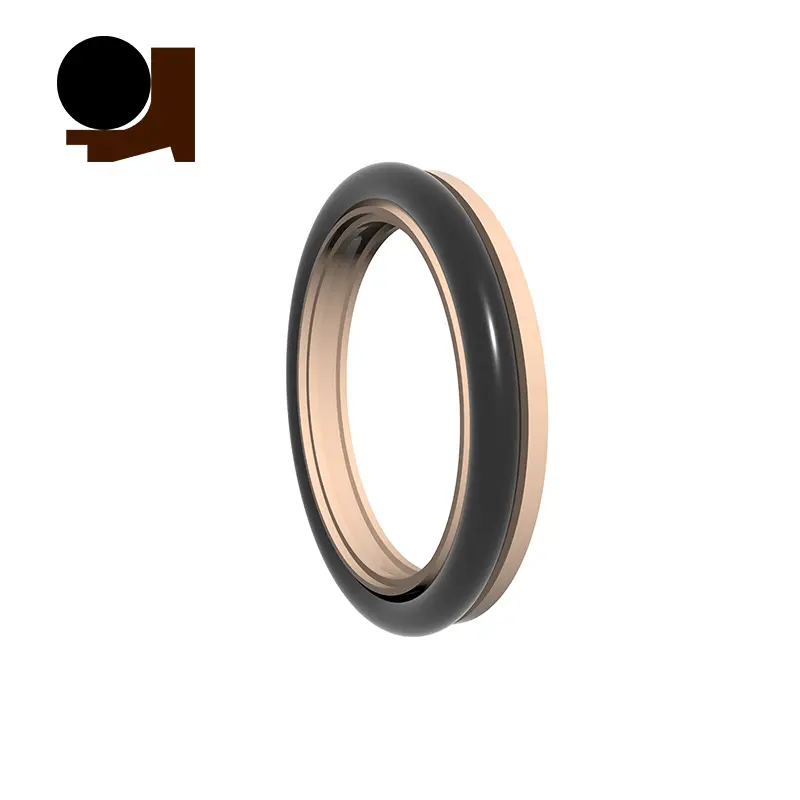

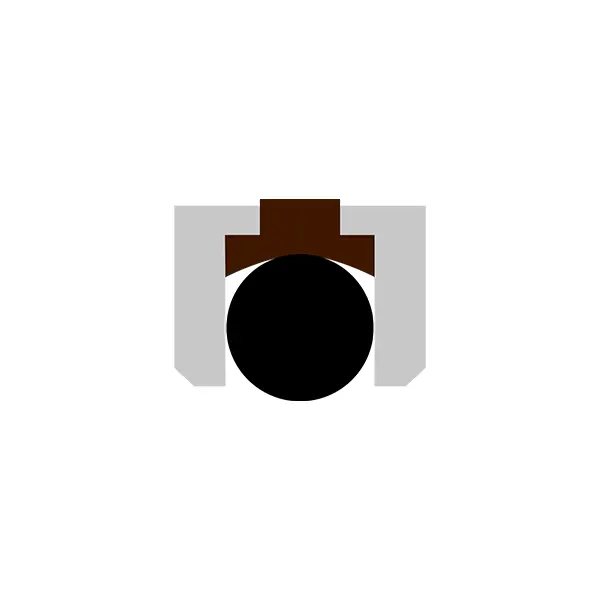

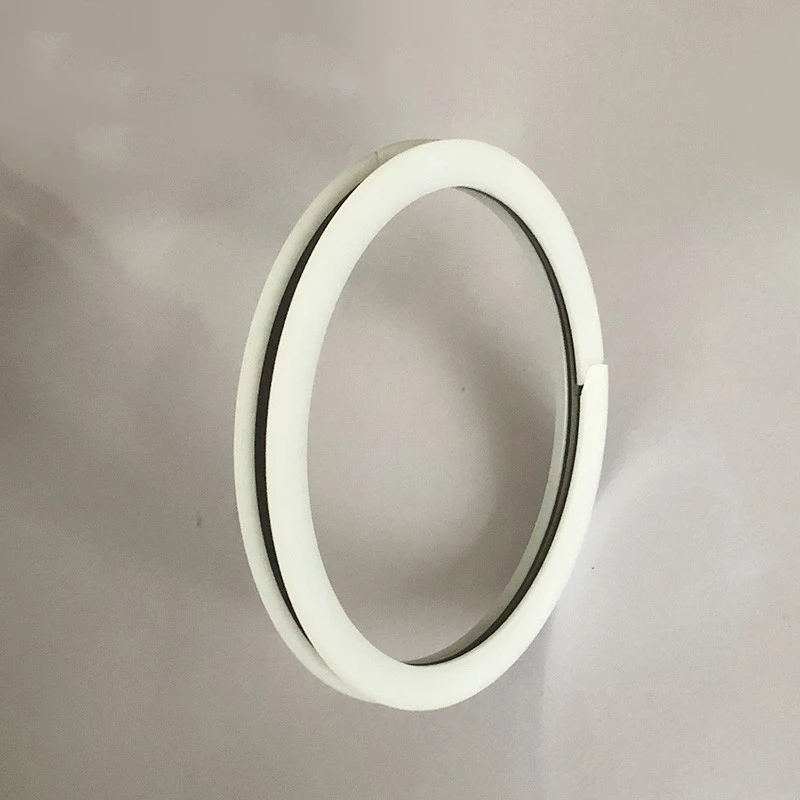

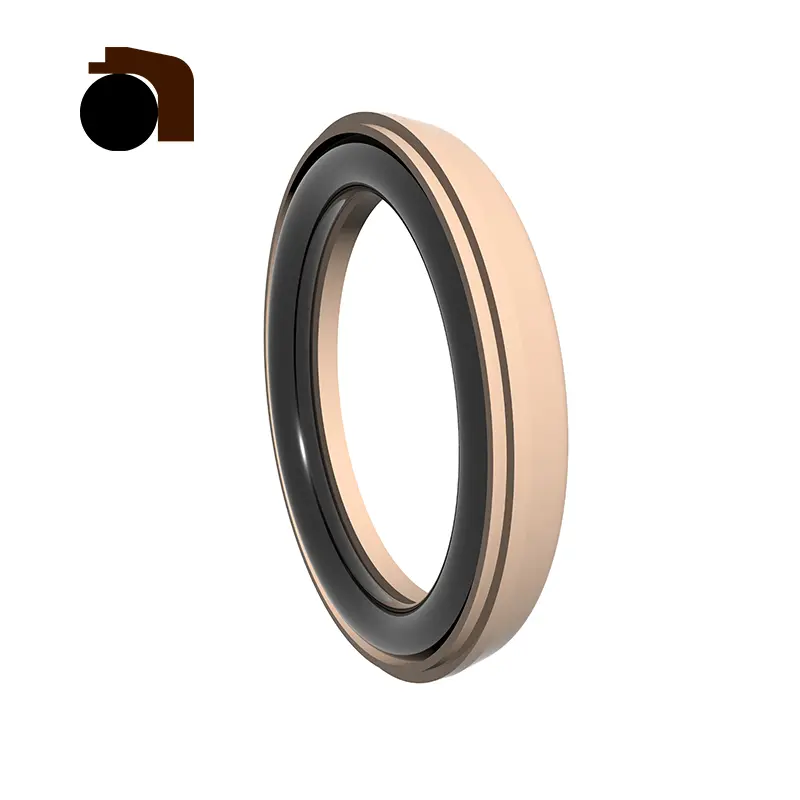

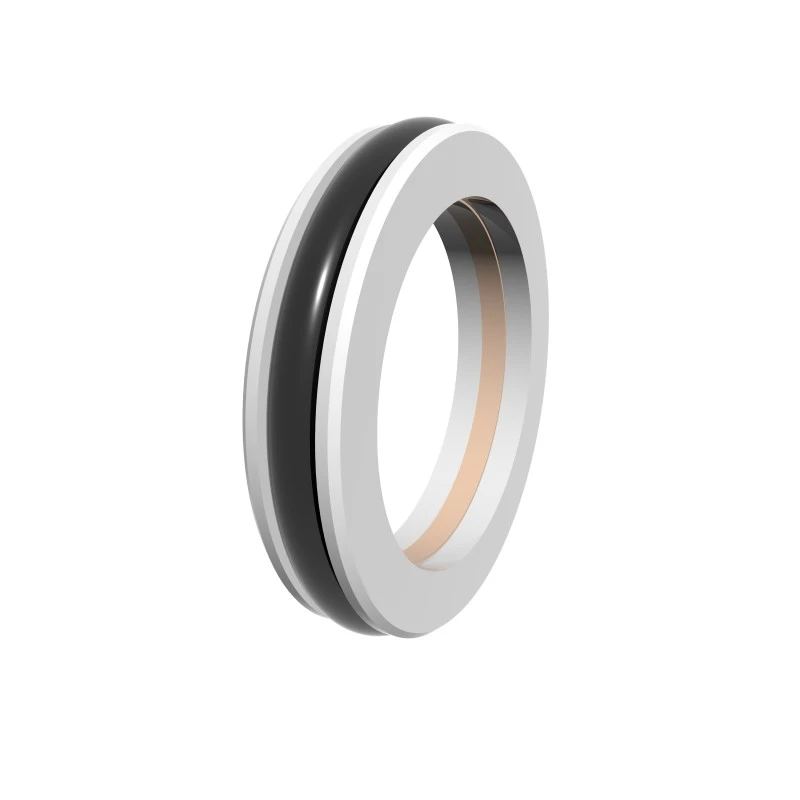

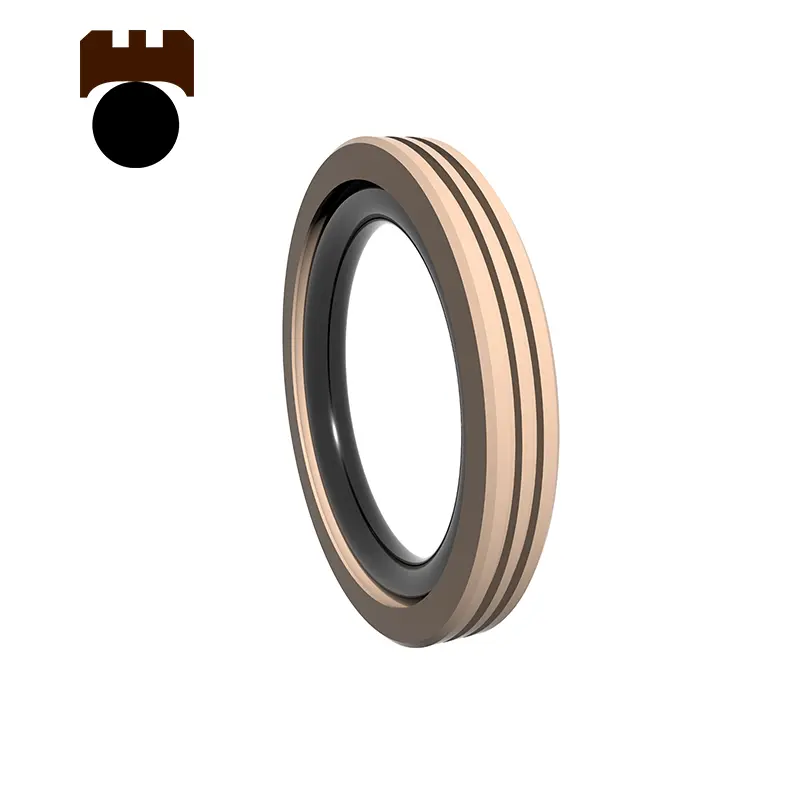

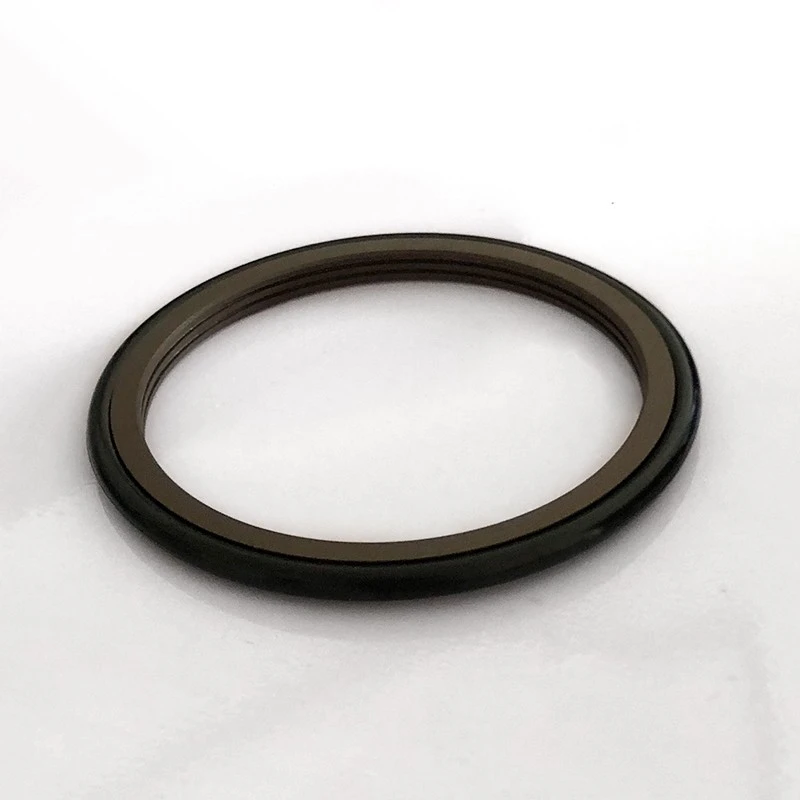

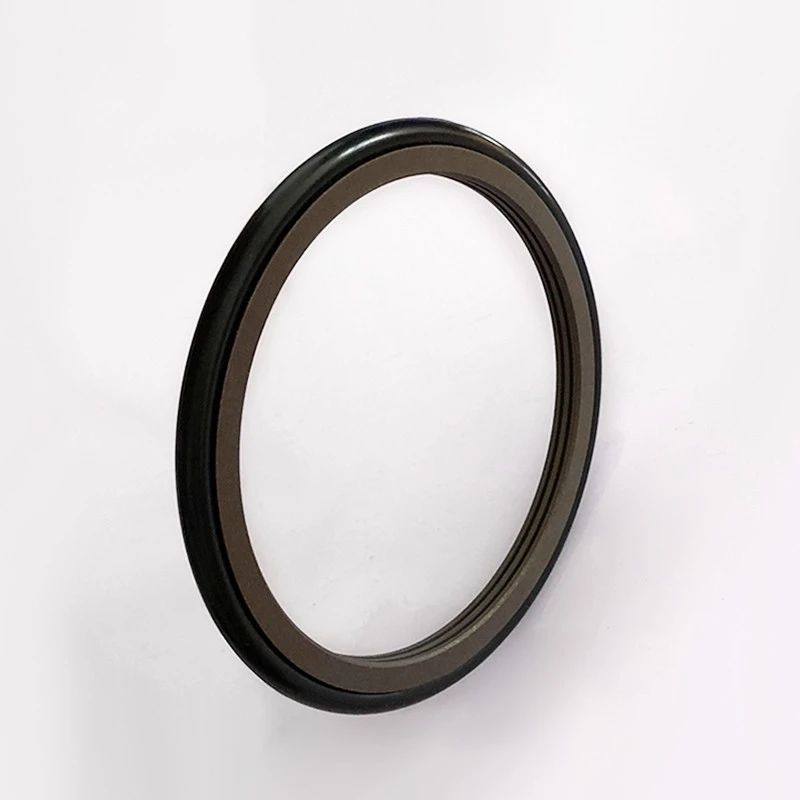

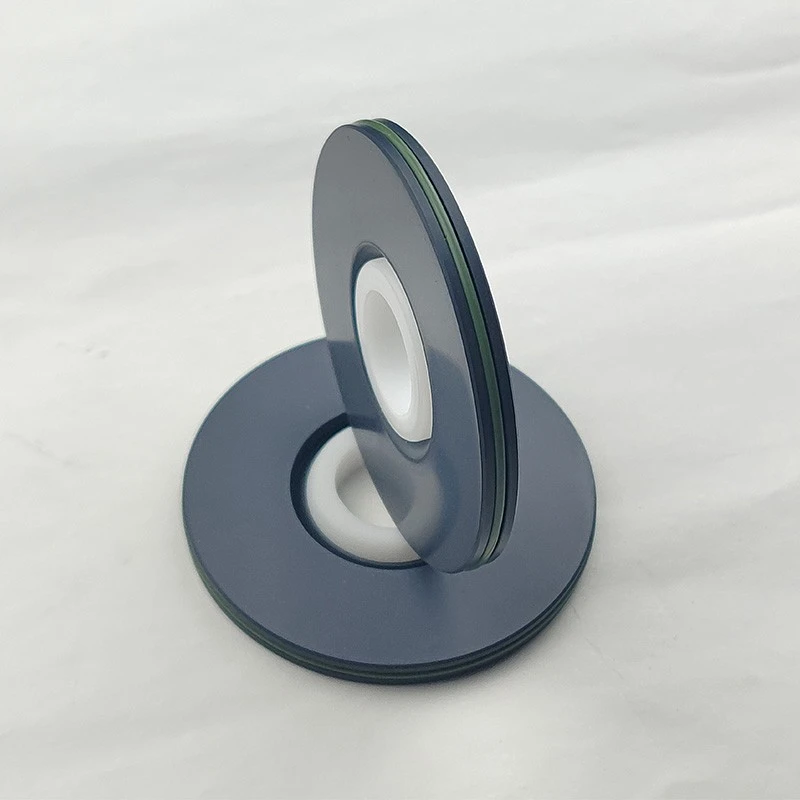

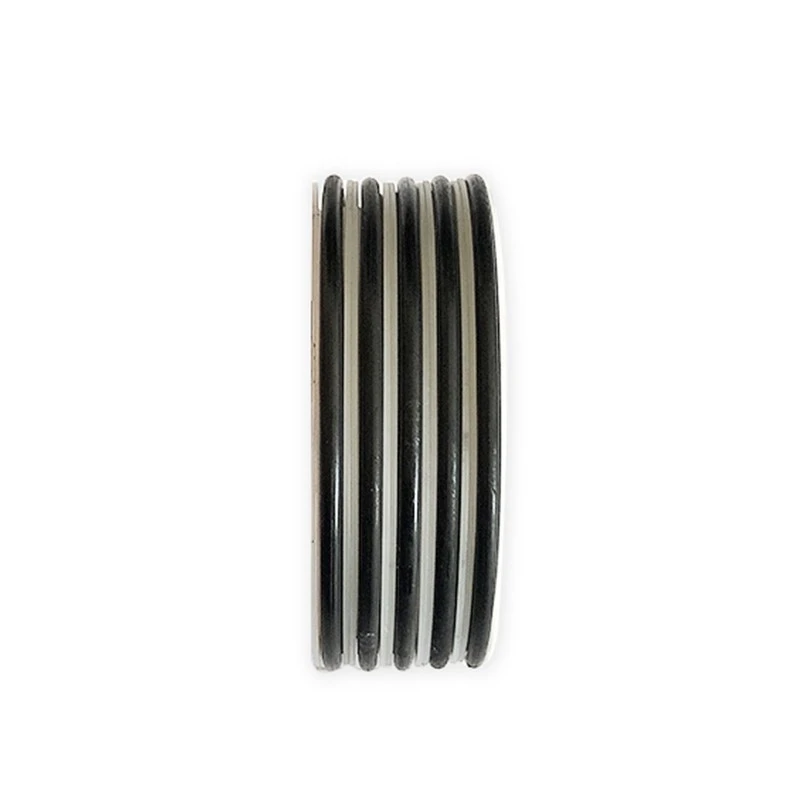

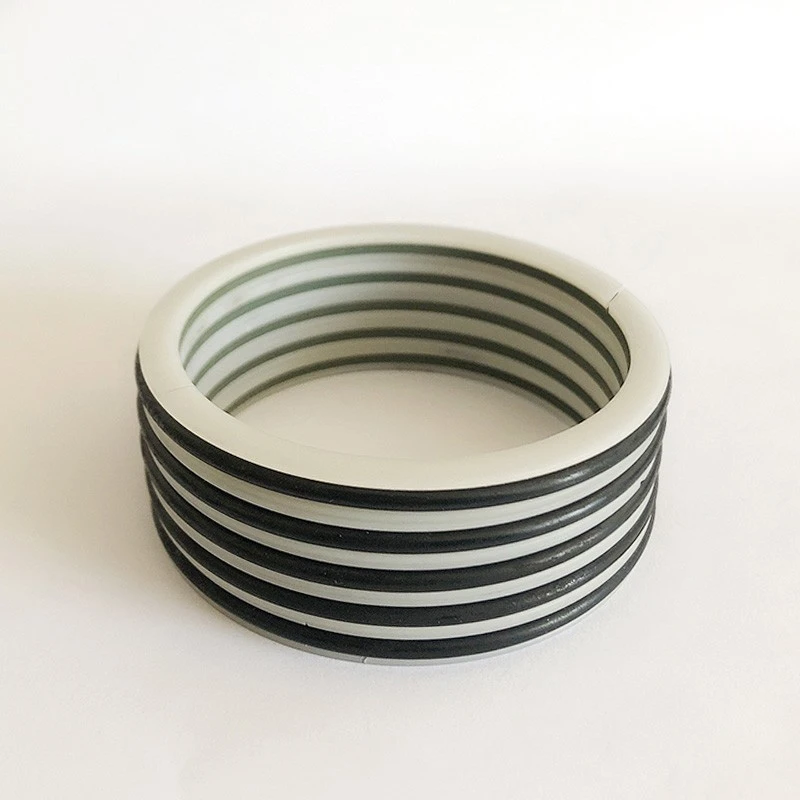

Siri RC2051 menggunakan gabungan cincin meterai bergigi PTFE yang diisi dan cincin O untuk pengedap sehala. Ia mempunyai geseran yang rendah dan ciri-ciri pengedap yang tinggi dan dibahagikan kepada jenis standard (RC2051-B) dan jenis berkelajuan tinggi (RC2051-G).

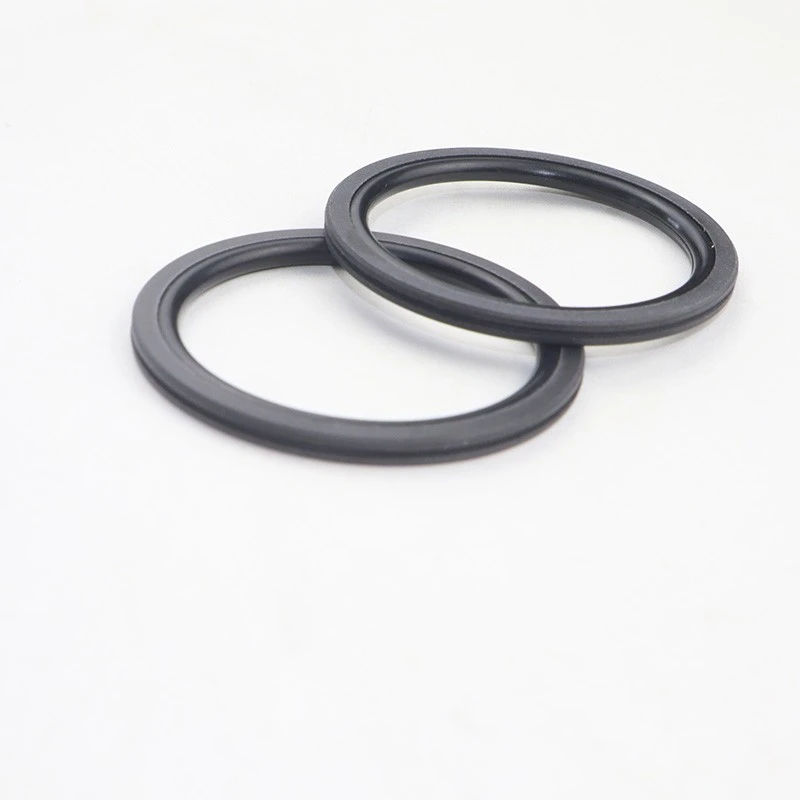

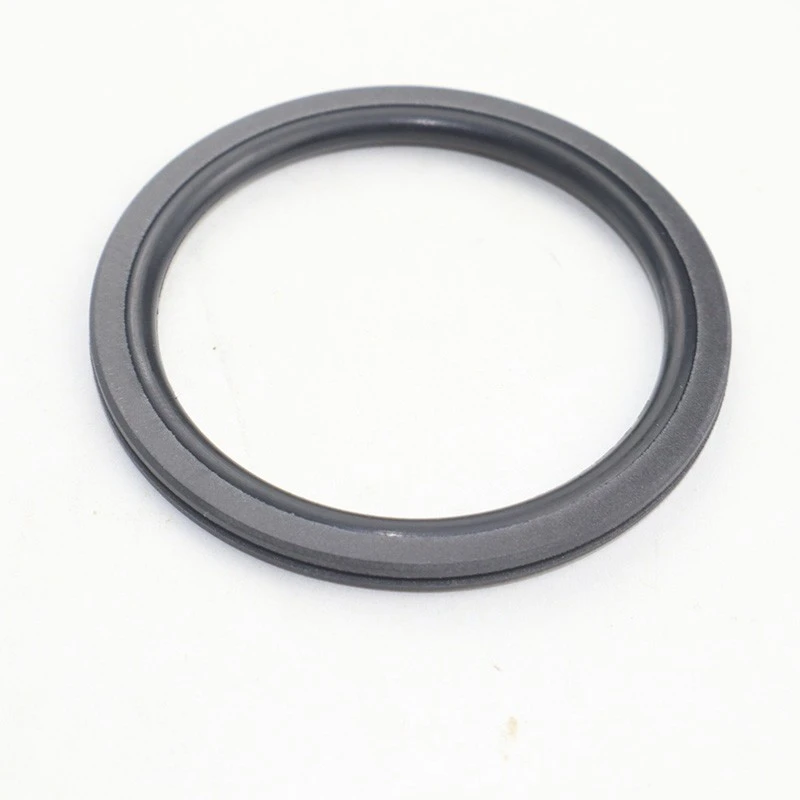

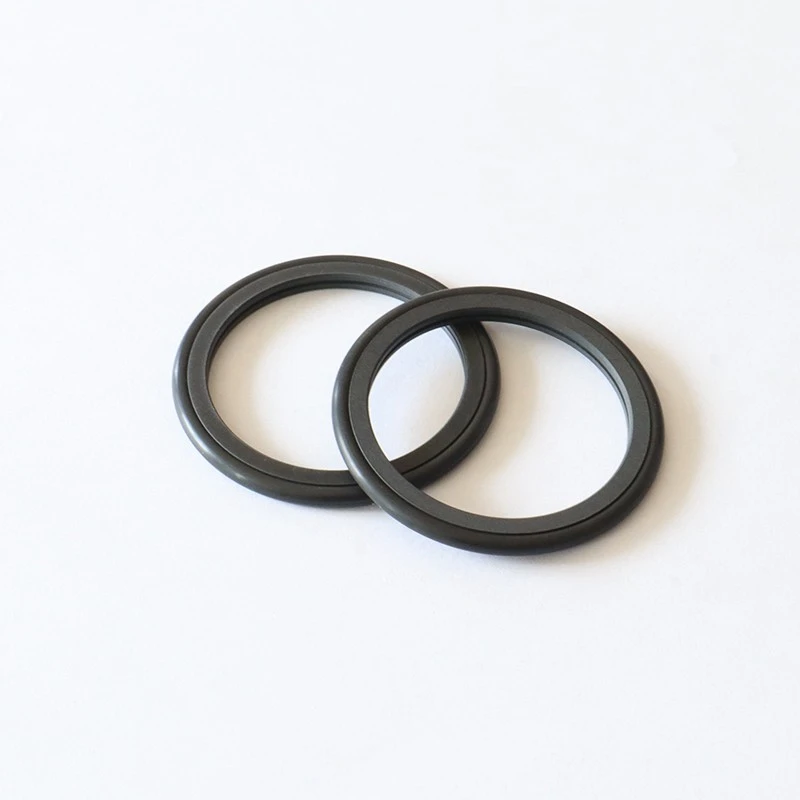

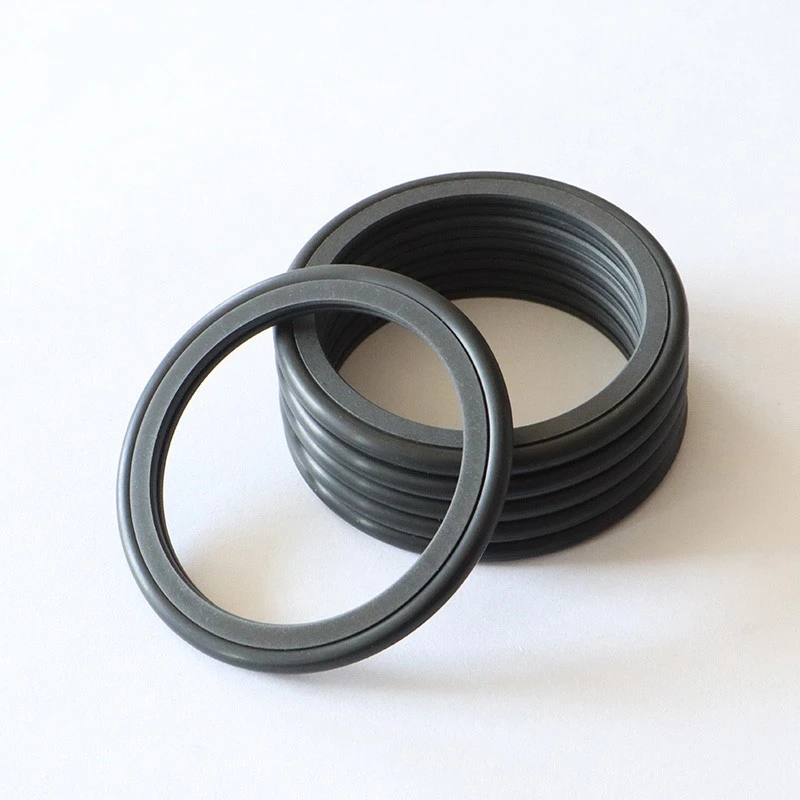

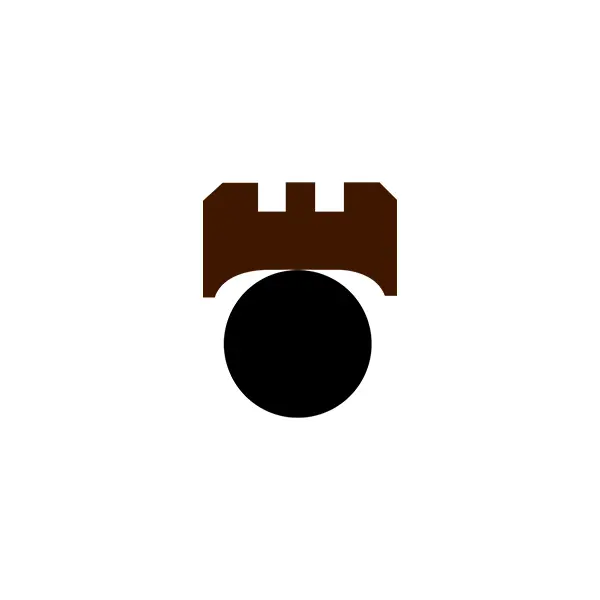

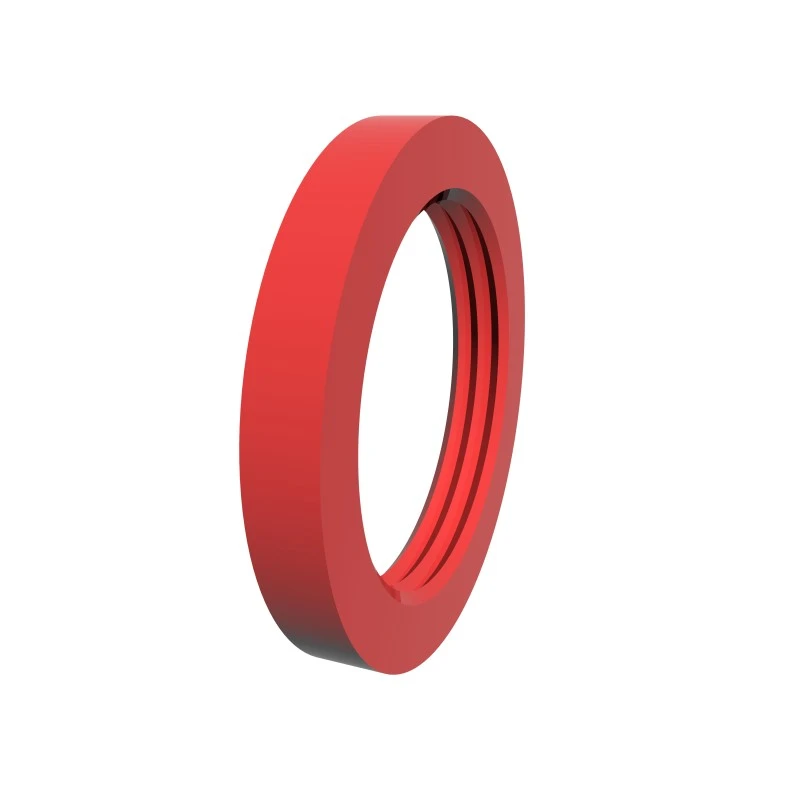

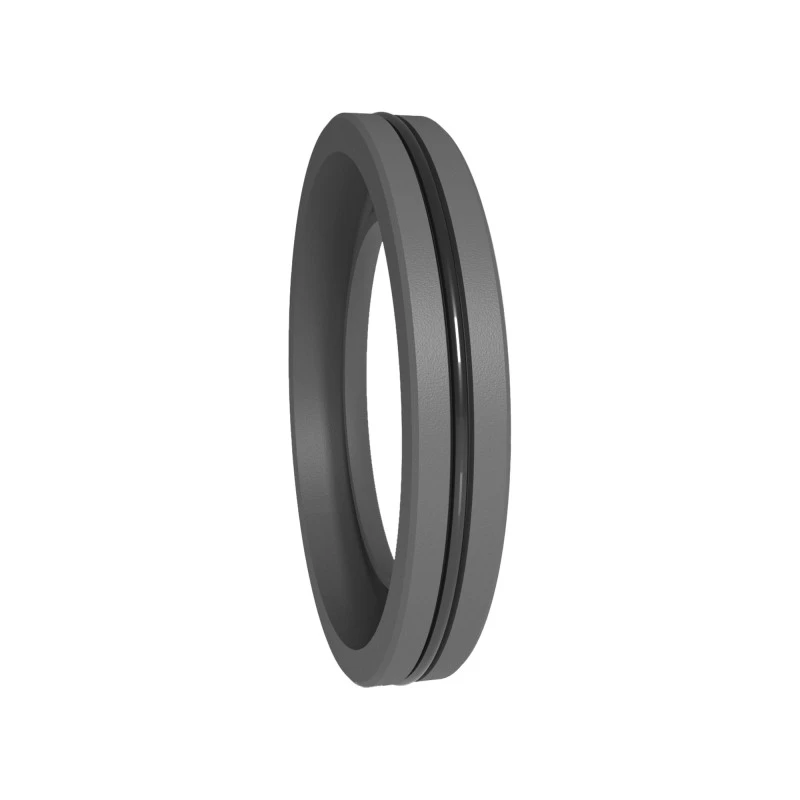

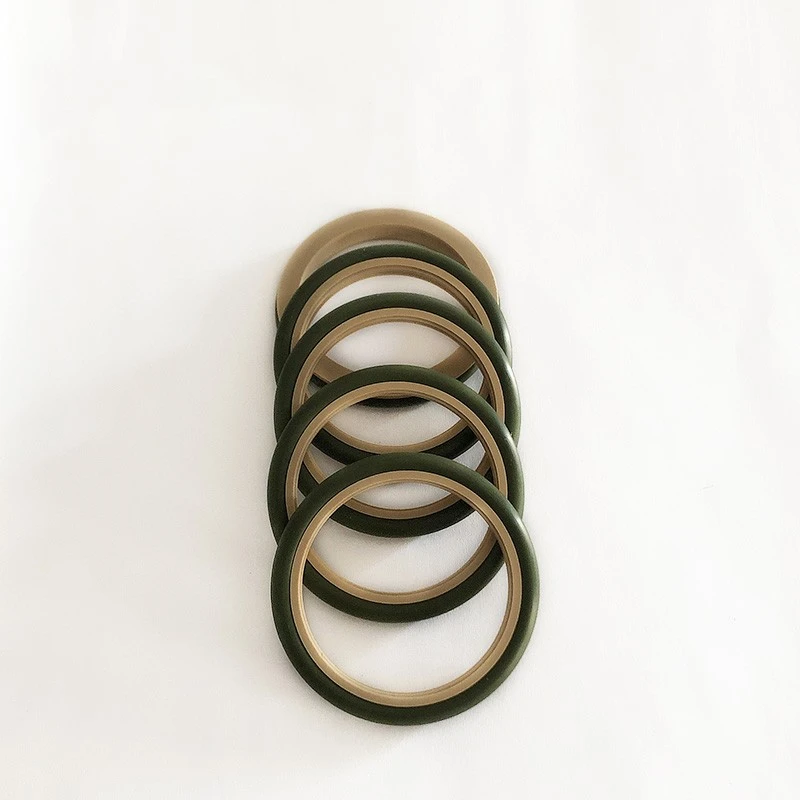

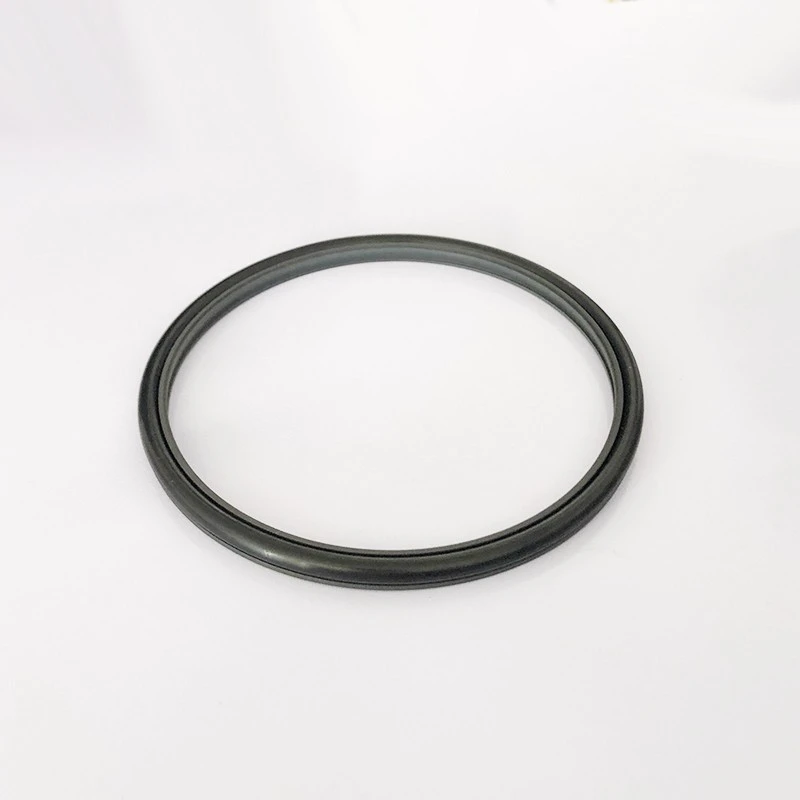

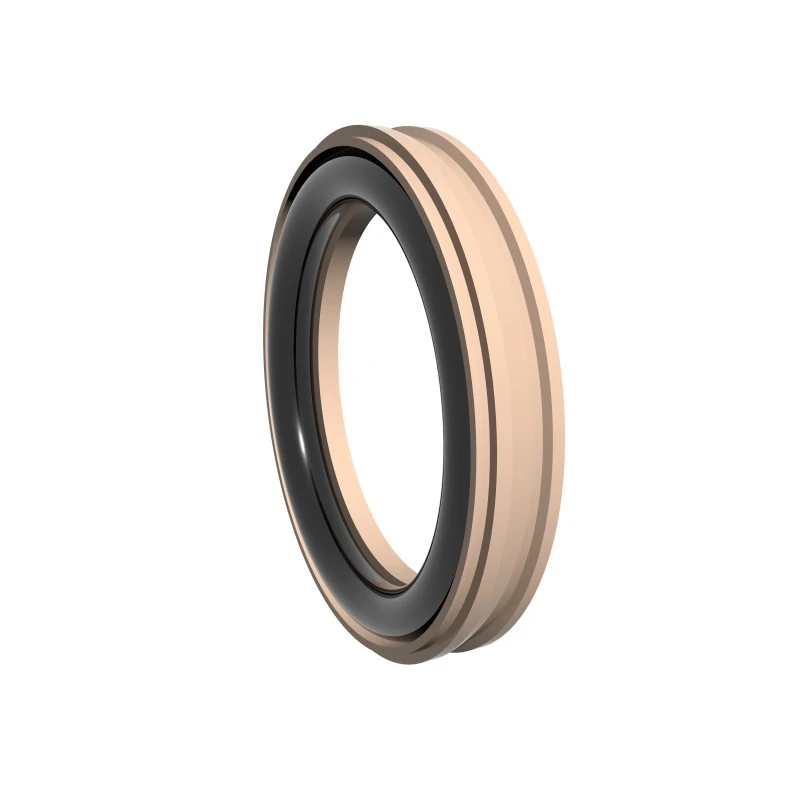

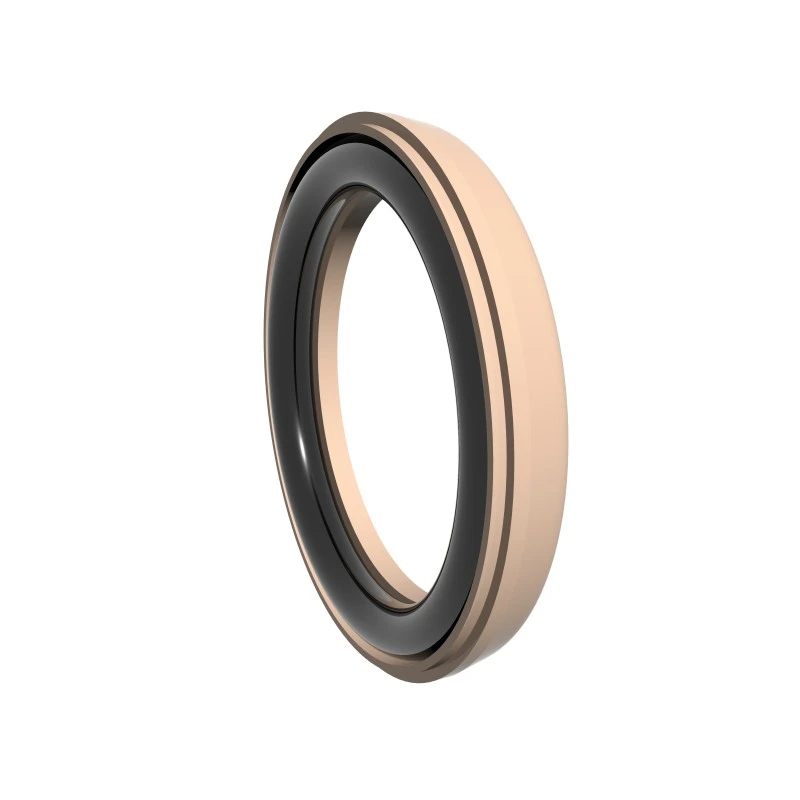

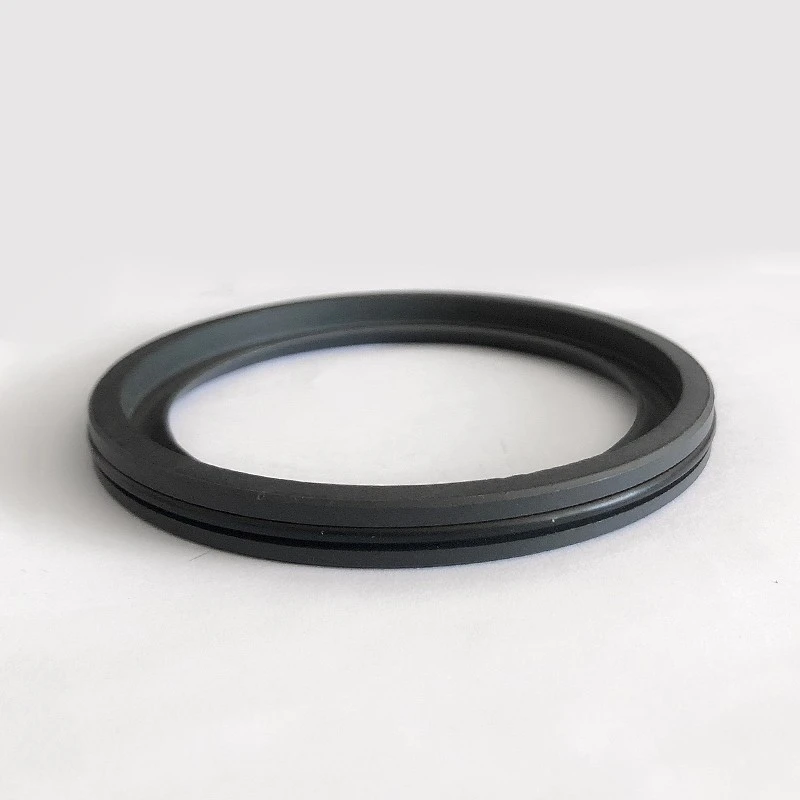

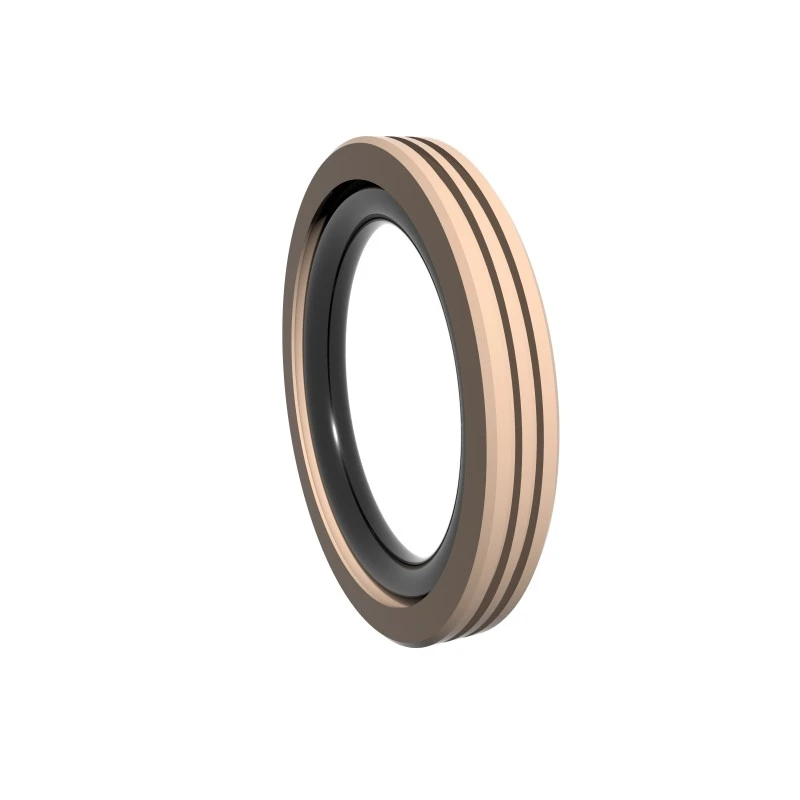

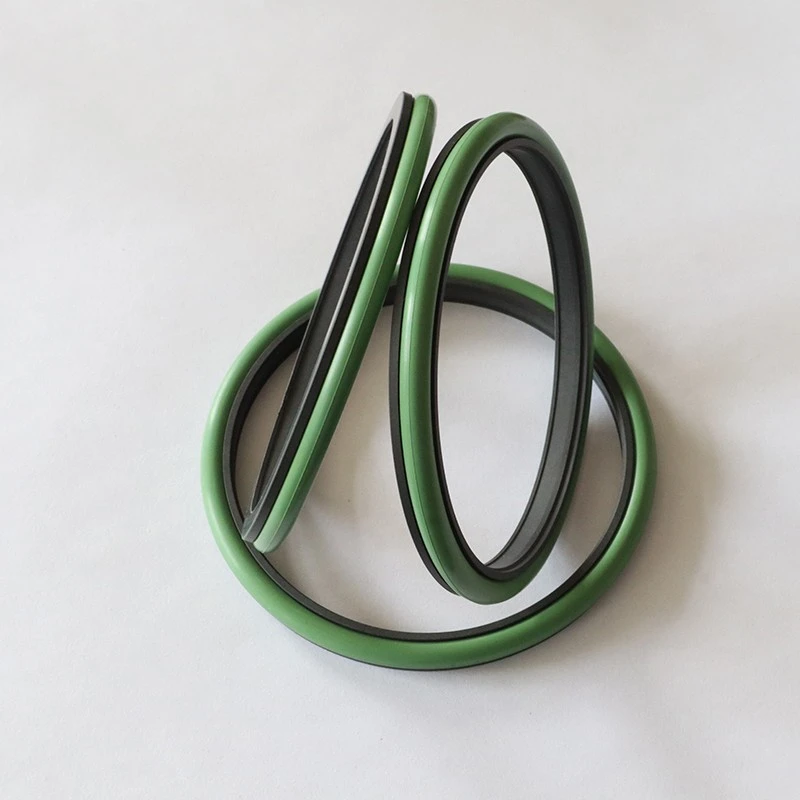

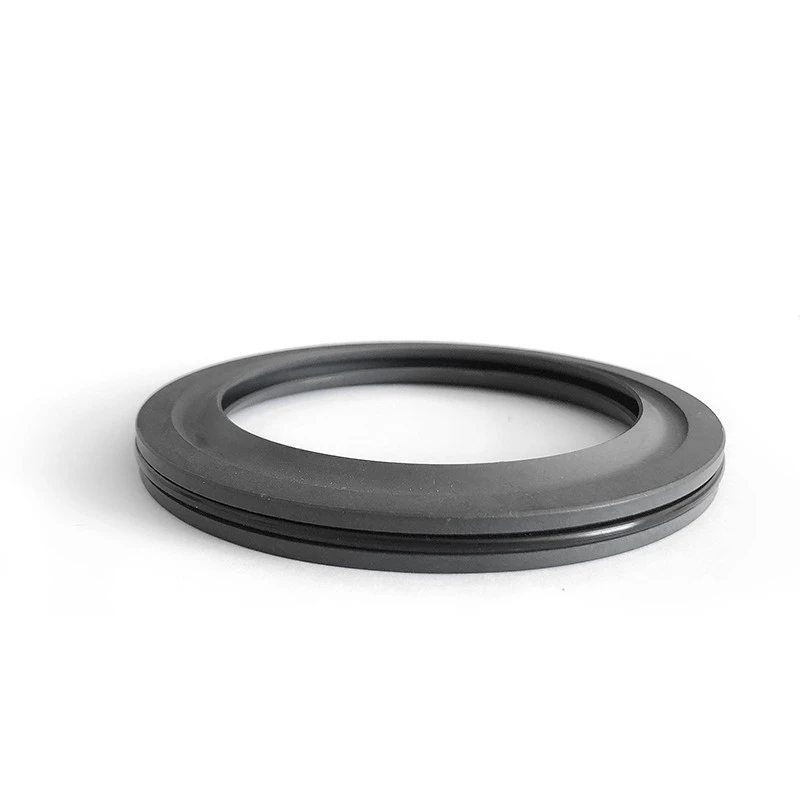

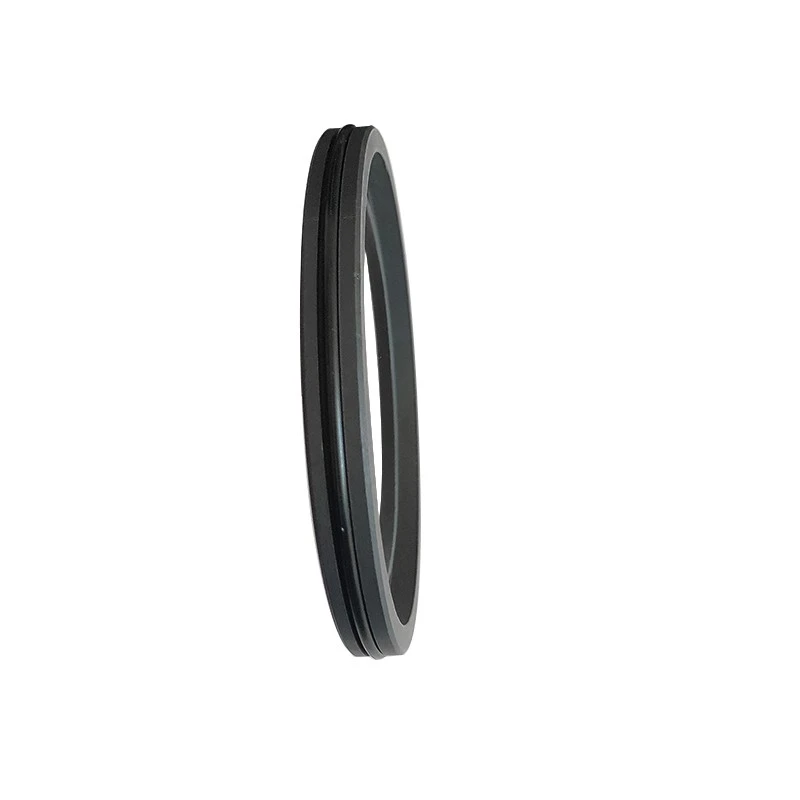

Siri RC2052 dan RC2054 dilengkapi dengan cincin meterai persegi dengan alur penyimpanan minyak, yang sesuai untuk pengedap bidirectional putar hidraulik. Strukturnya padat dan menyokong persekitaran tekanan air.

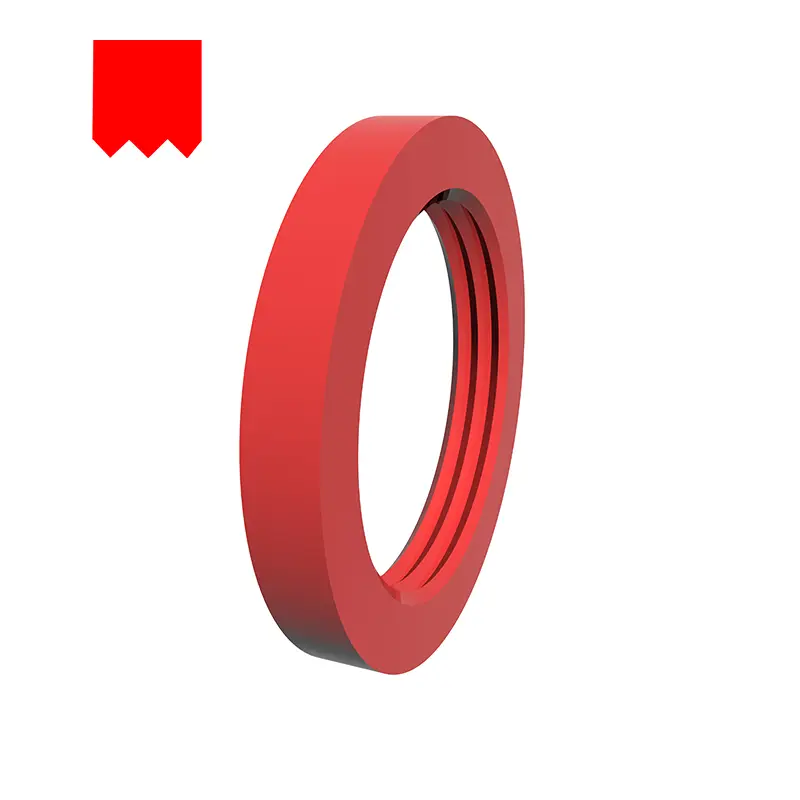

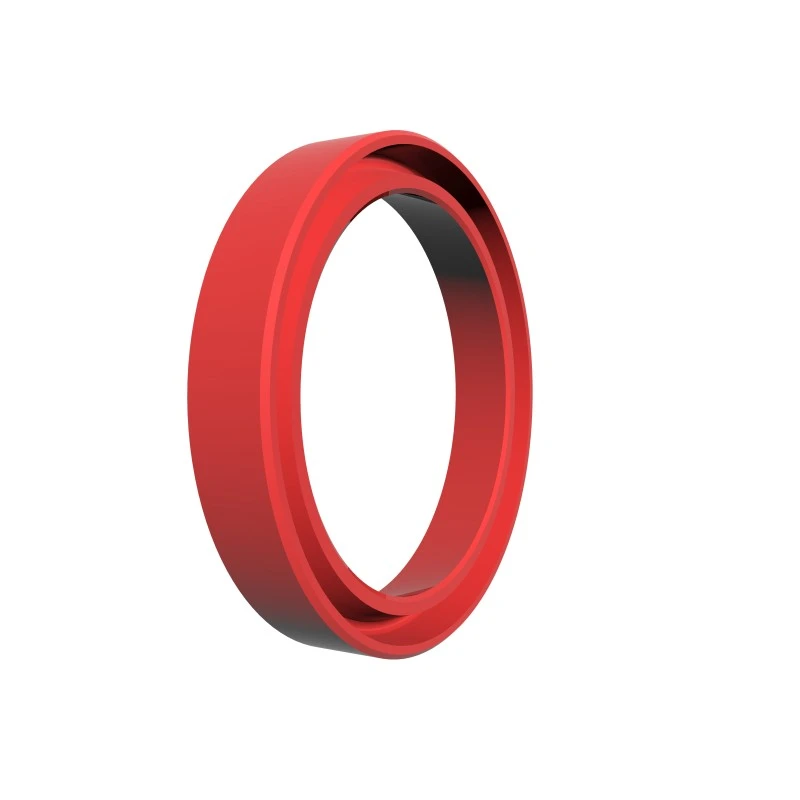

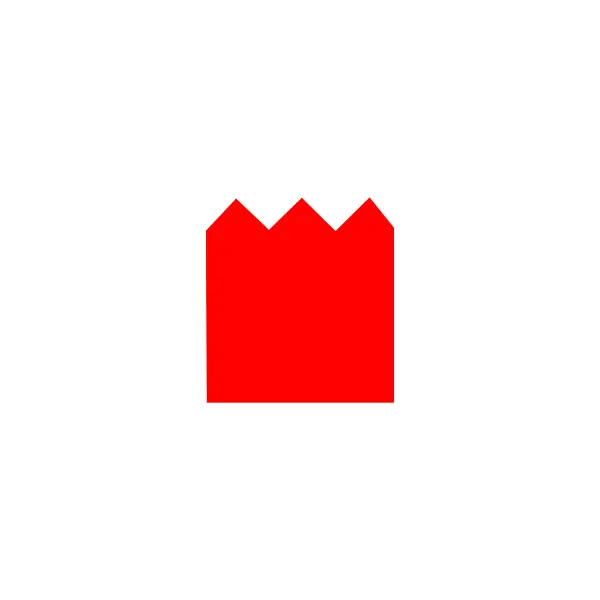

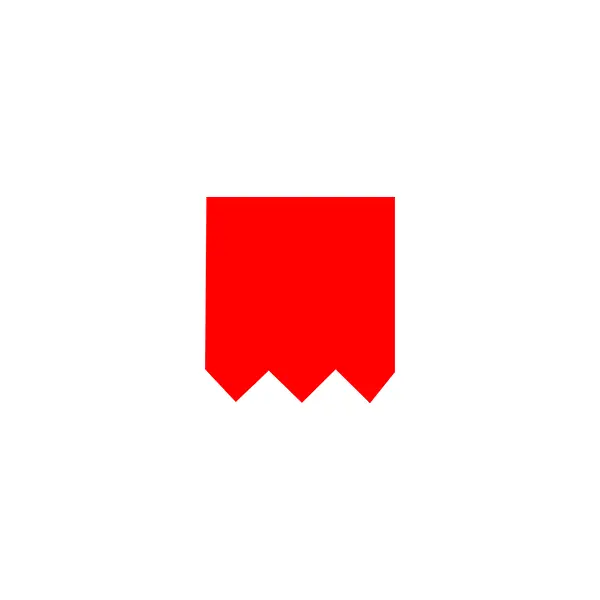

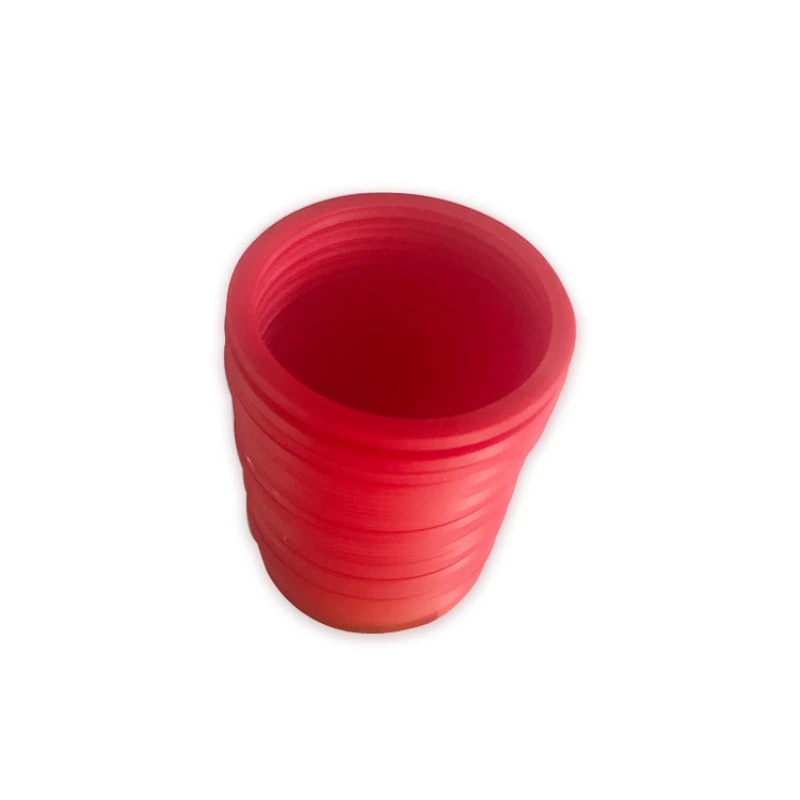

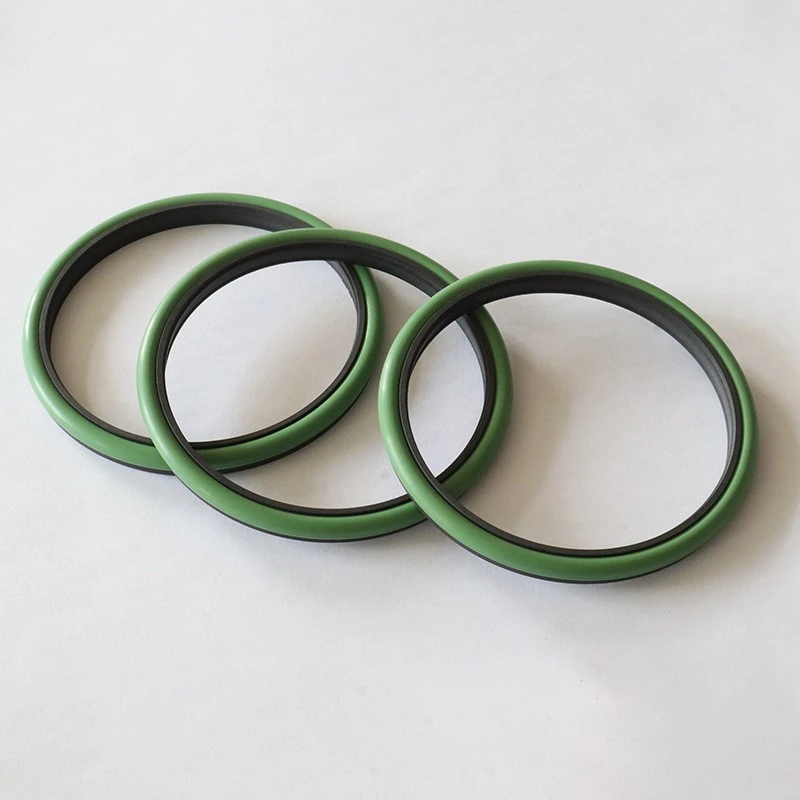

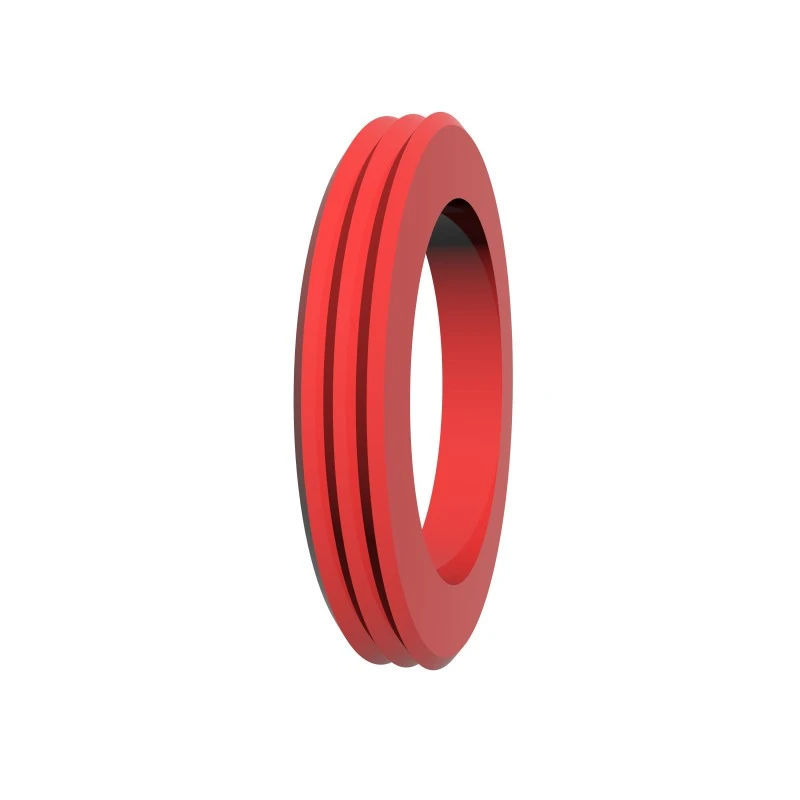

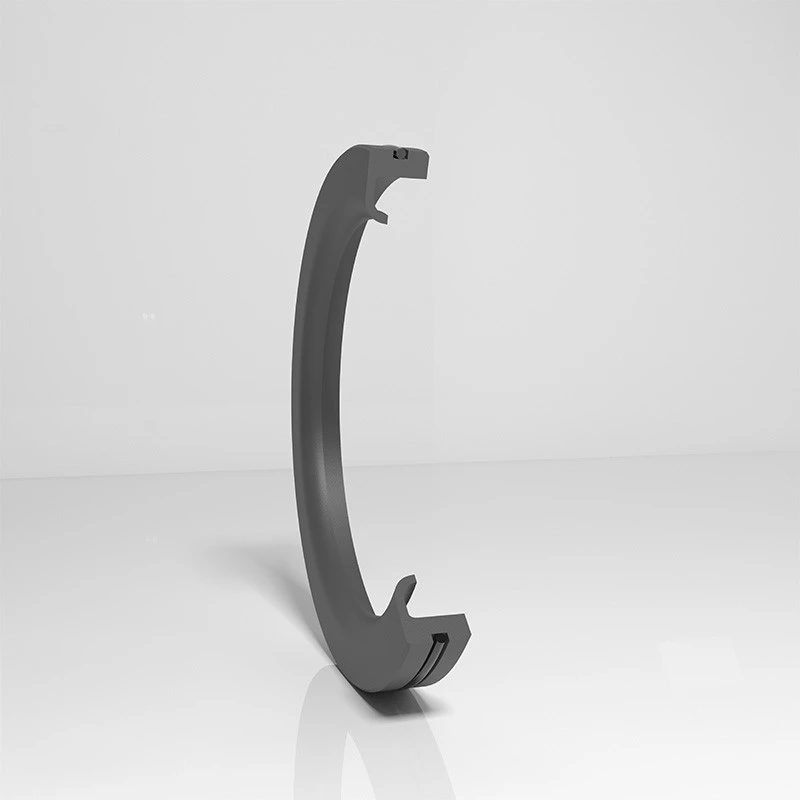

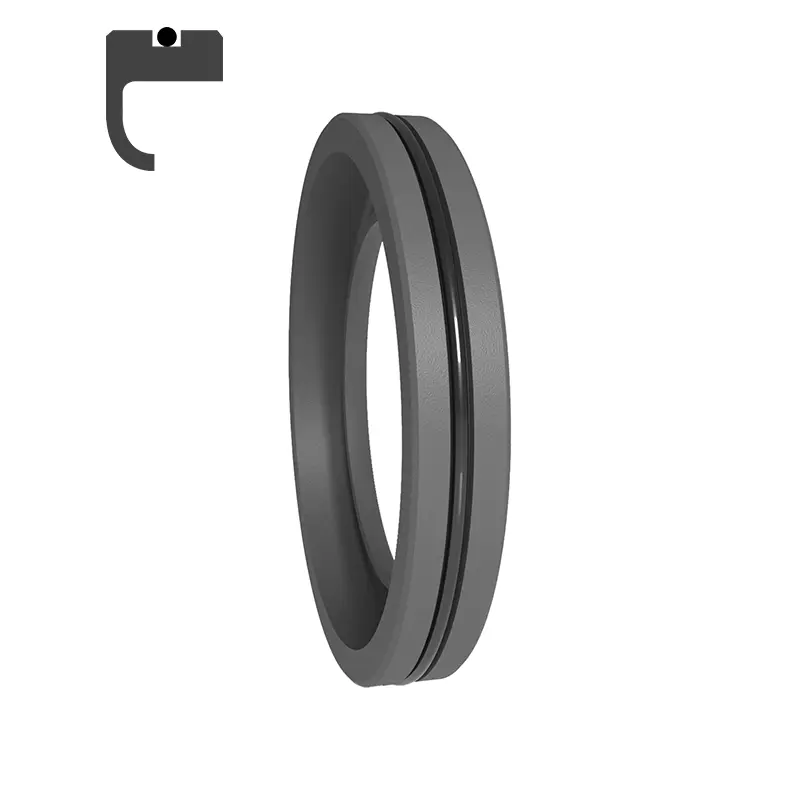

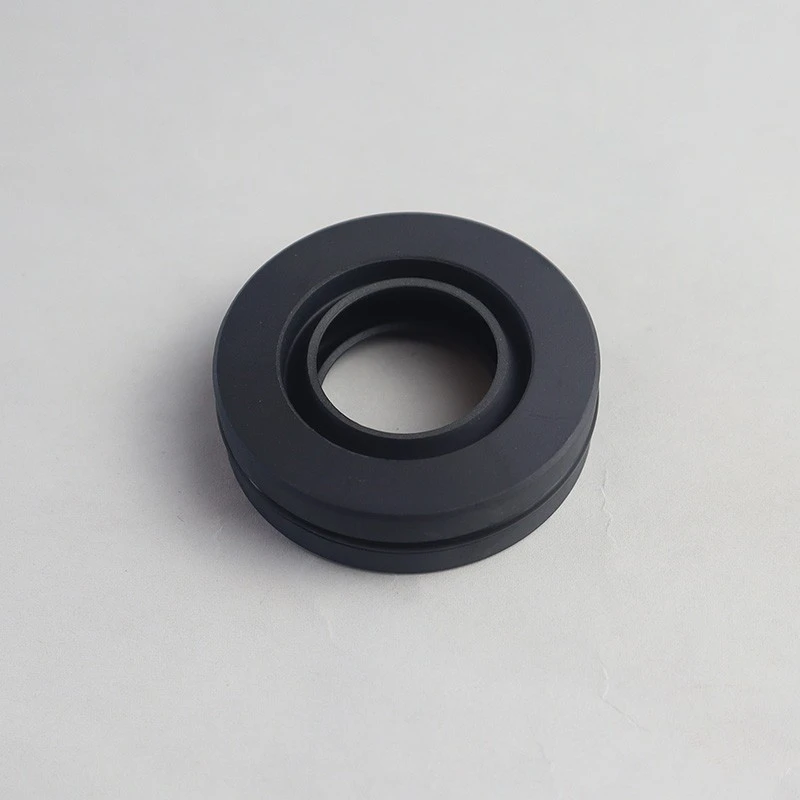

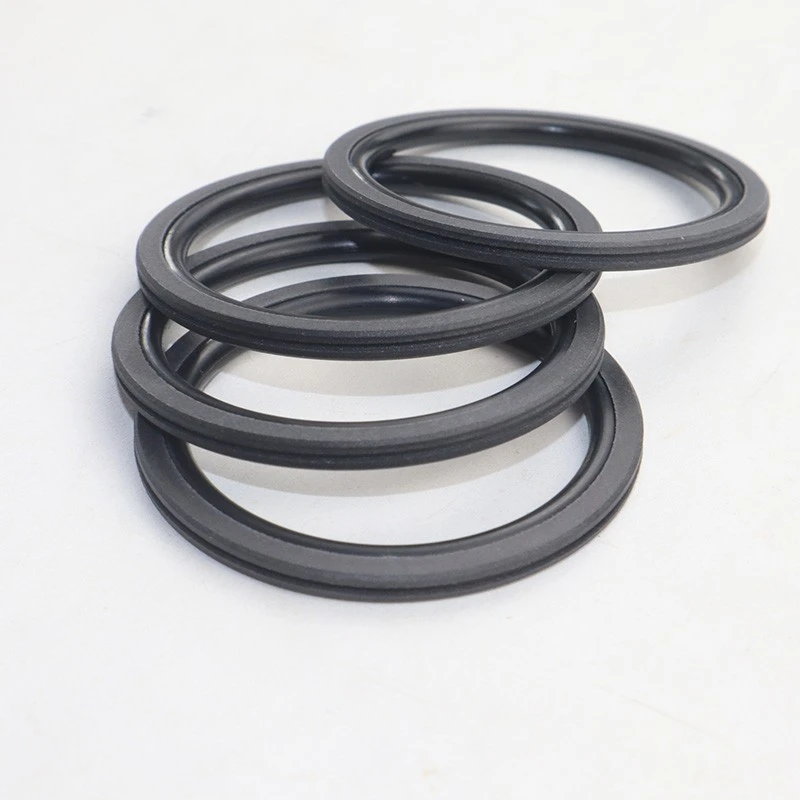

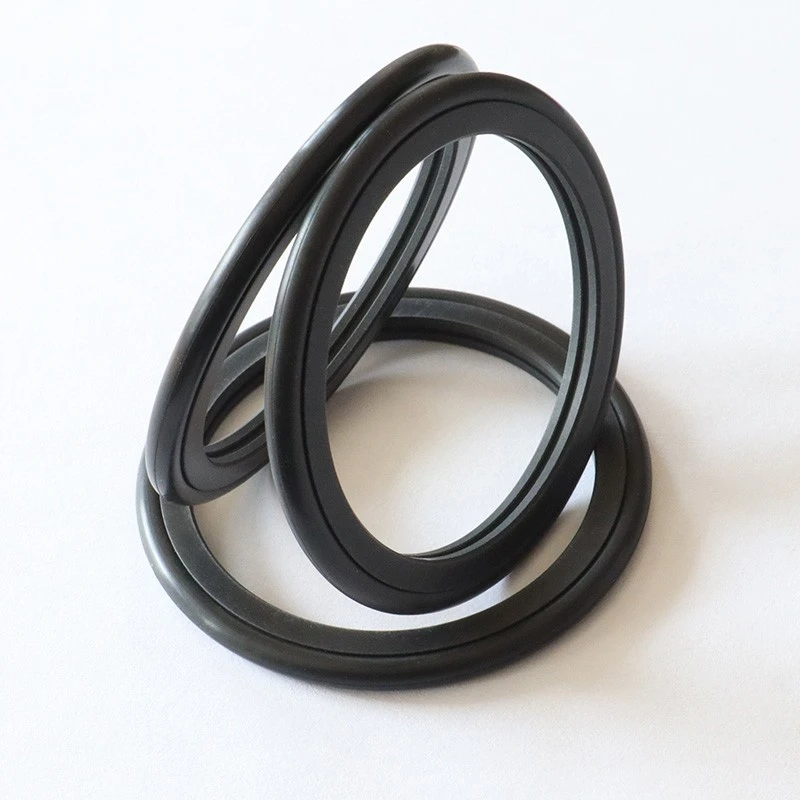

Siri RCX17 dan RCX18 diperbuat daripada bahan PU berprestasi tinggi, dengan reka bentuk keratan rentas bergigi untuk pemasangan mudah. Mereka sesuai untuk aci putar dan pengedap lubang putar, dan reka bentuk alur boleh ditukar ganti.

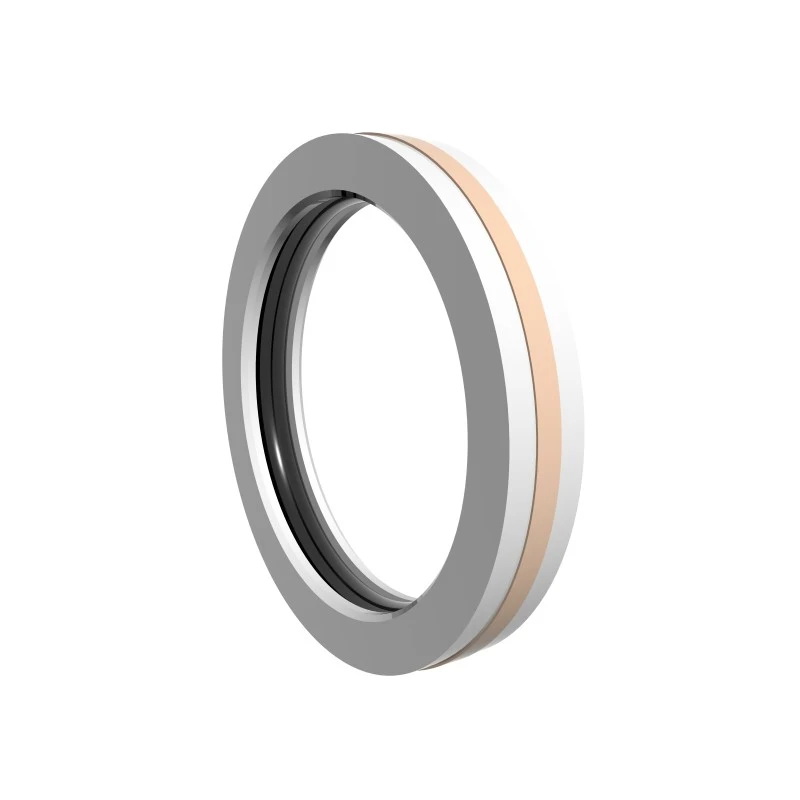

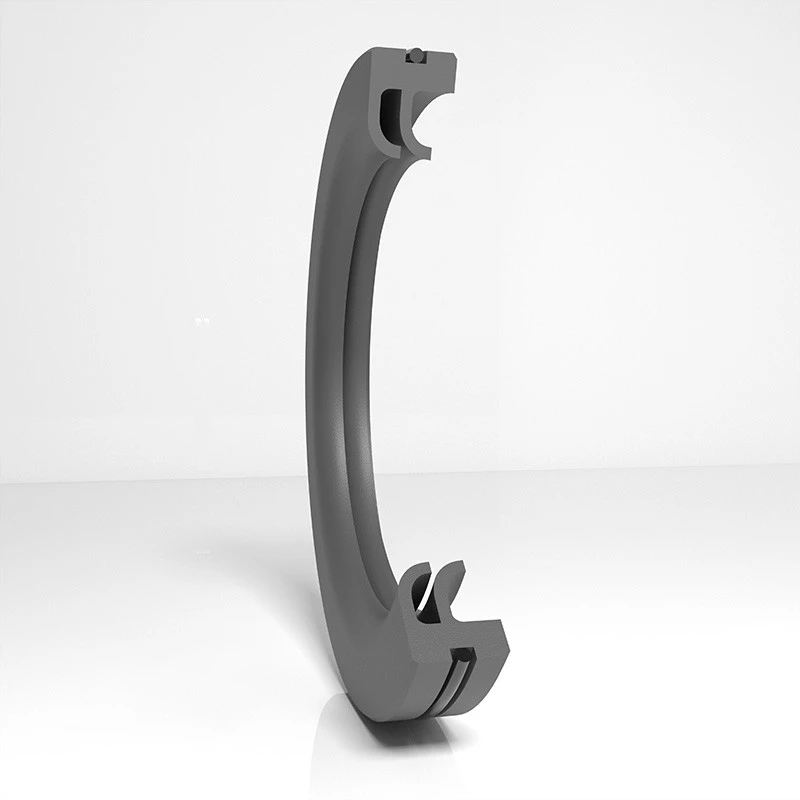

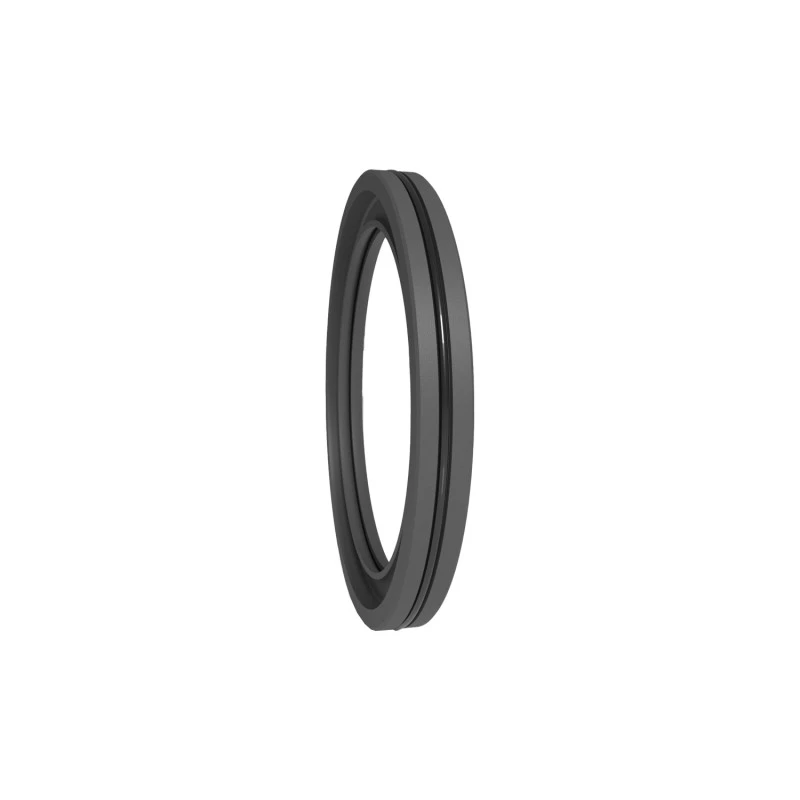

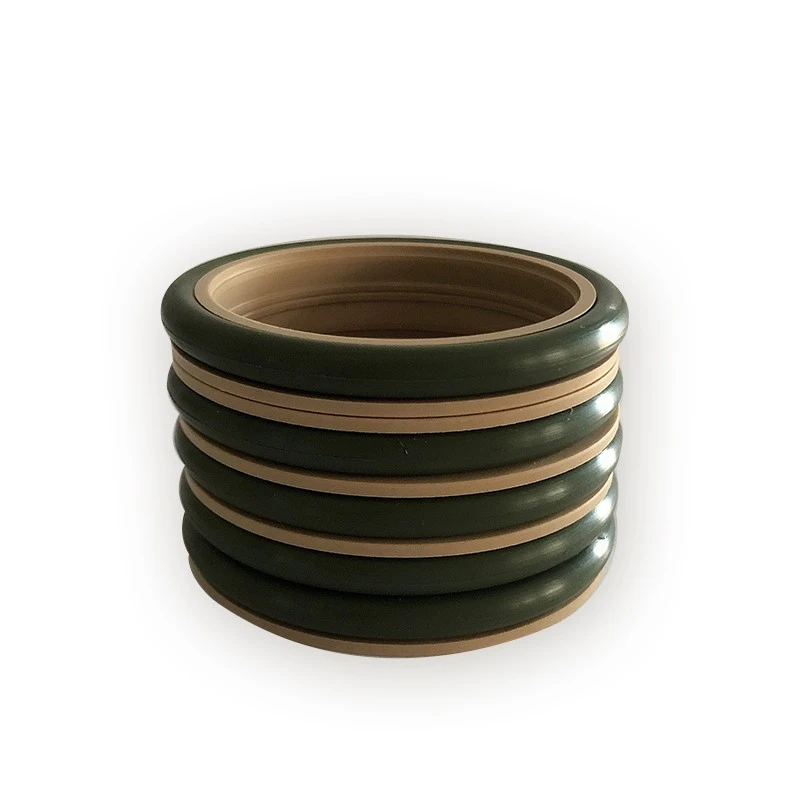

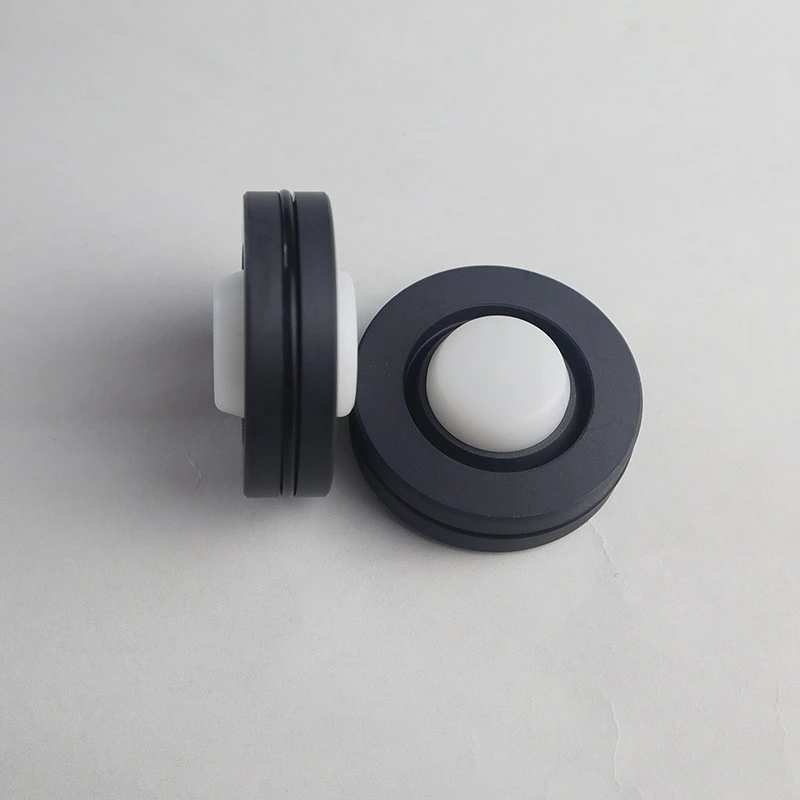

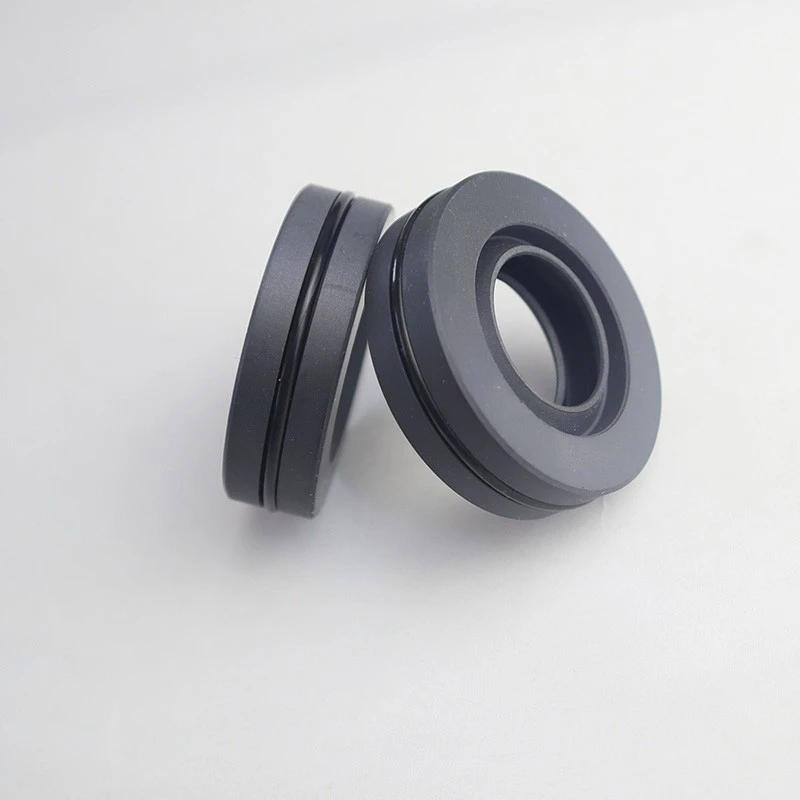

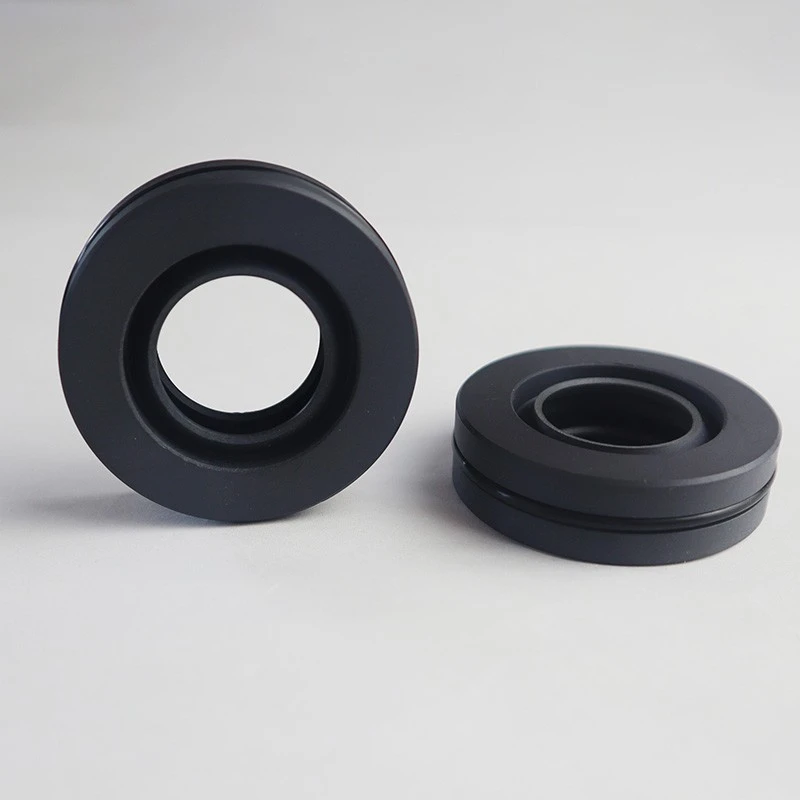

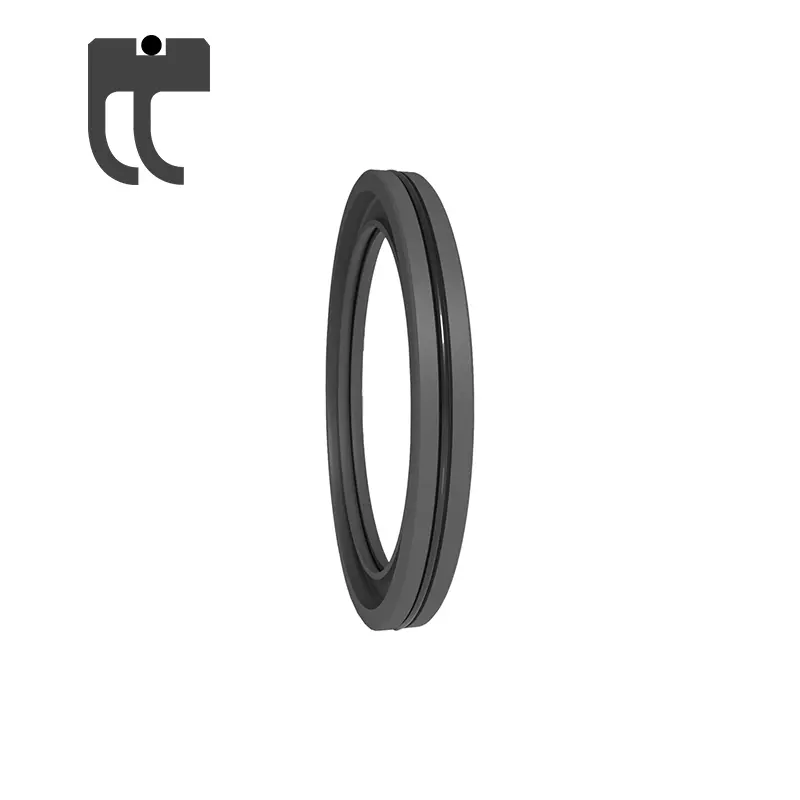

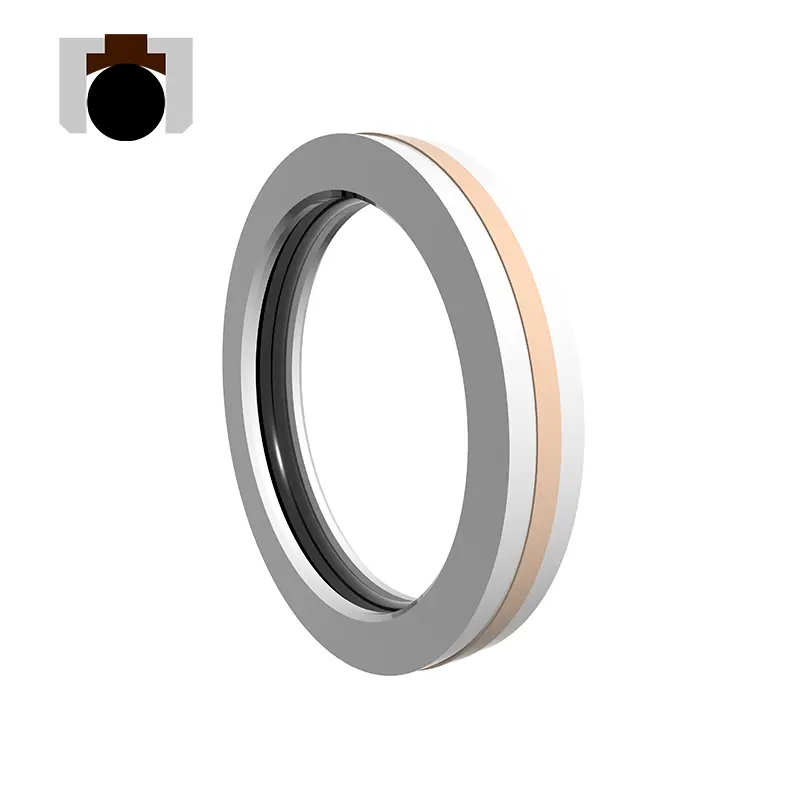

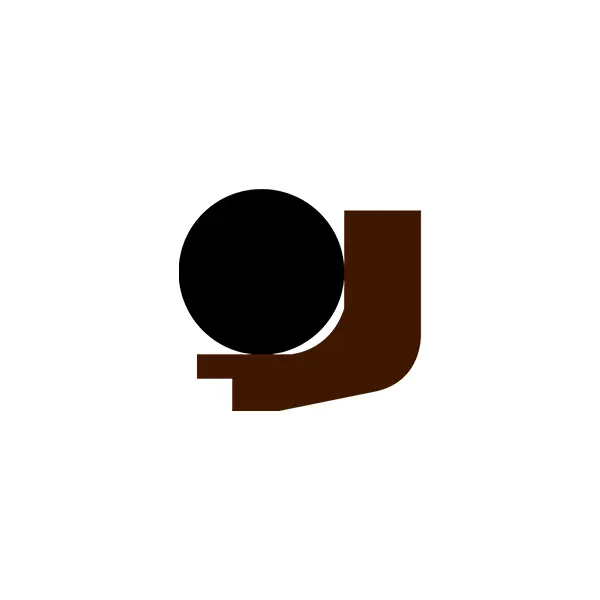

Siri RDI dan RDA terdiri daripada cincin pengedap PTFE, cincin sokongan plastik berbentuk L dan O-cincin, yang sesuai untuk tekanan tinggi, kelajuan rendah, pengedap dua arah berputar, rintangan tekanan tinggi, geseran rendah dan jangka panjang.

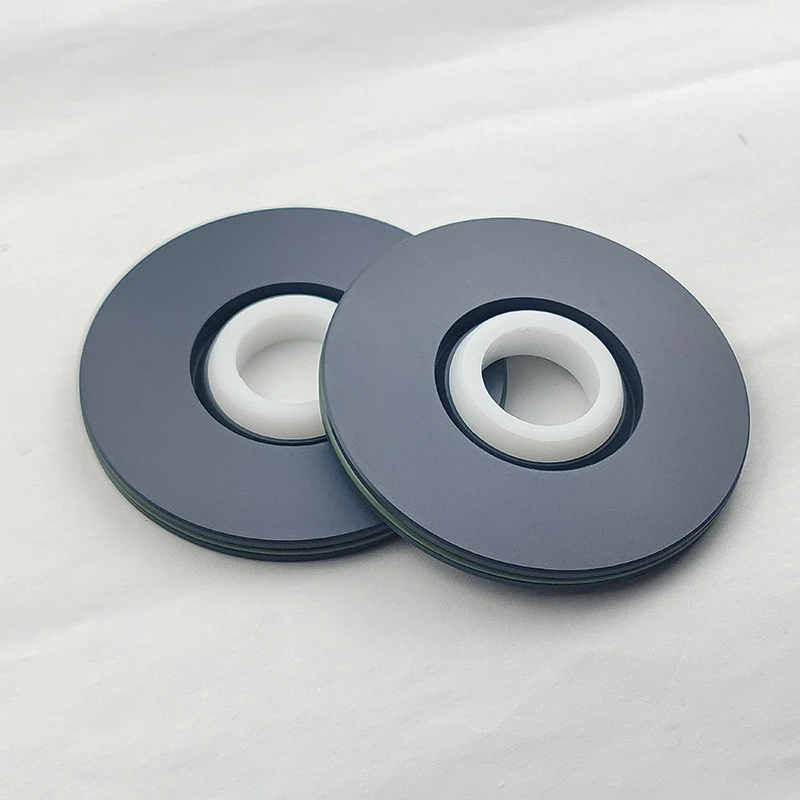

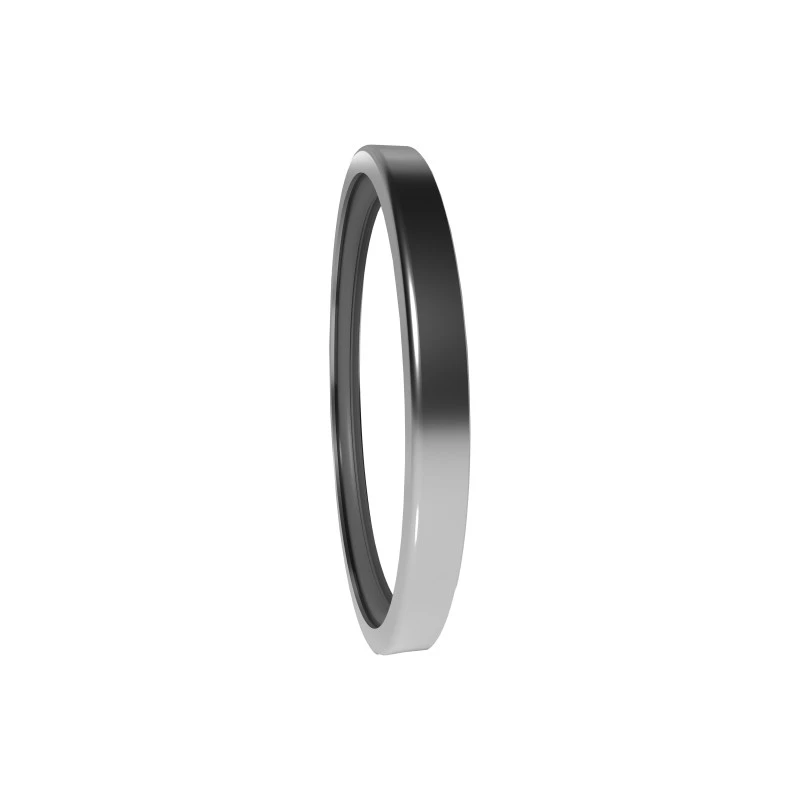

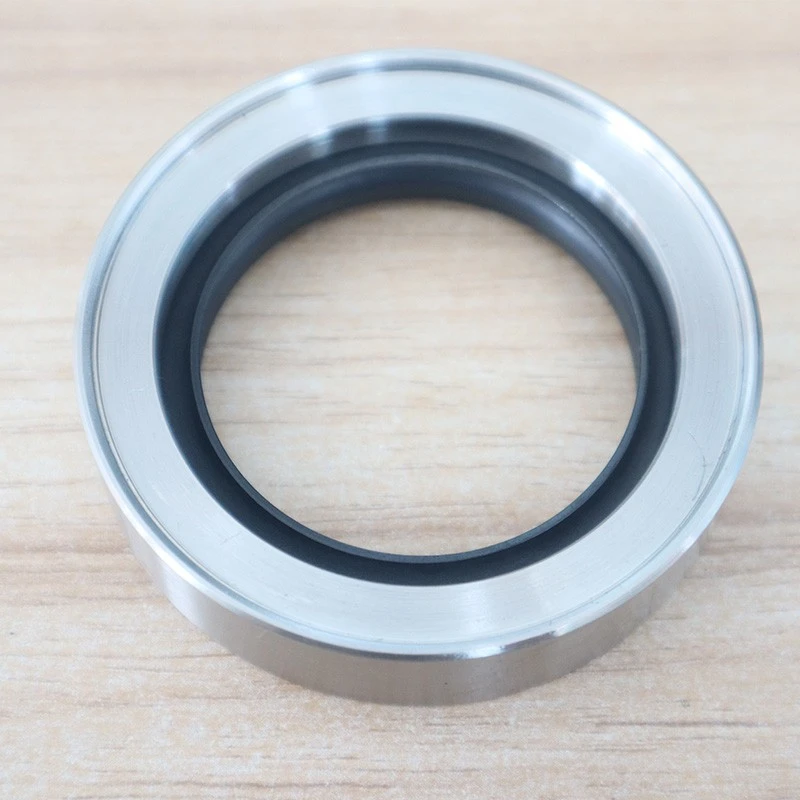

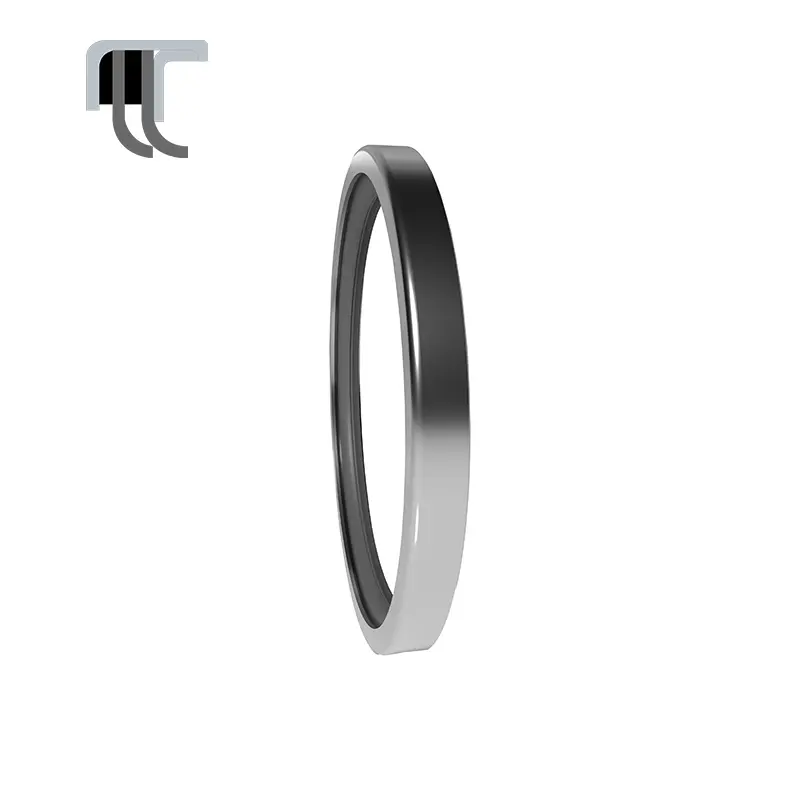

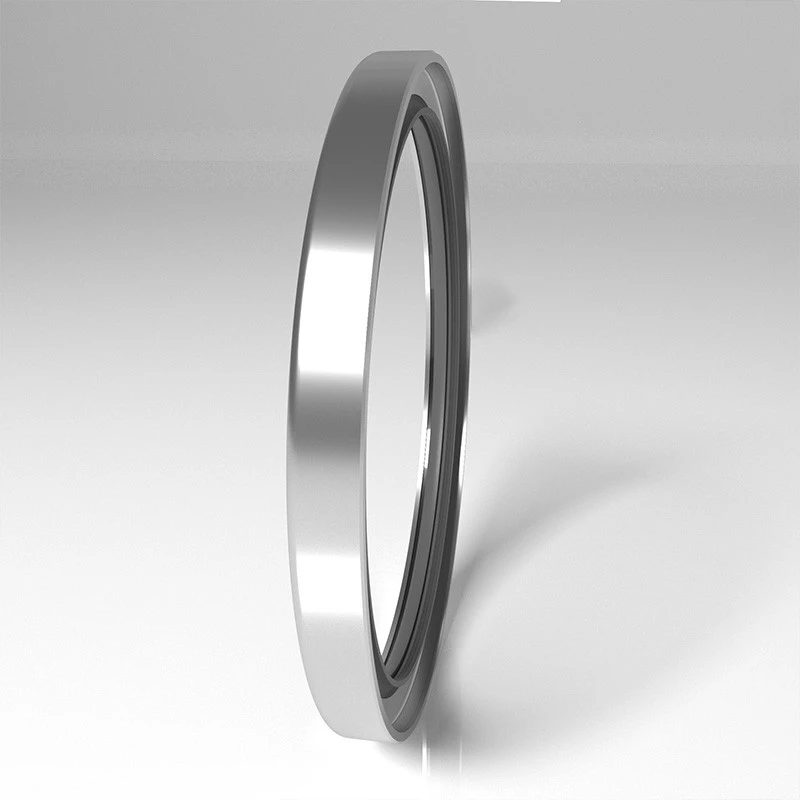

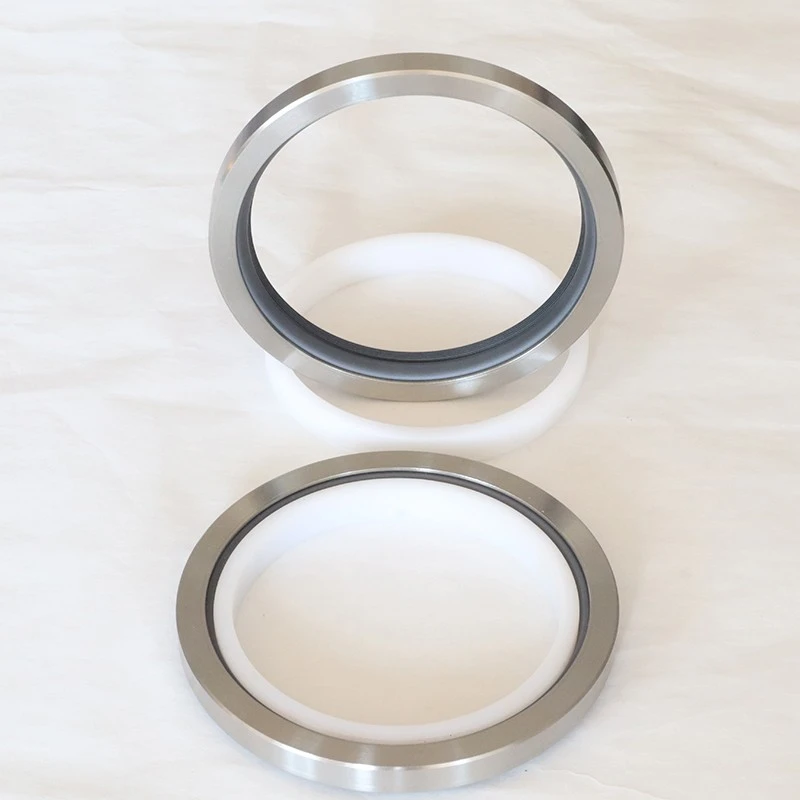

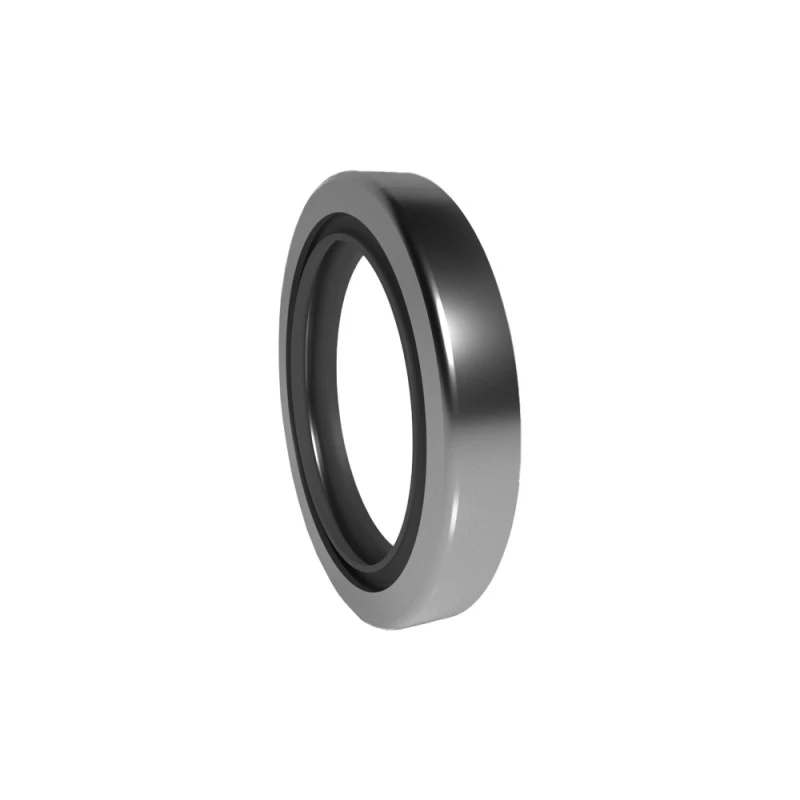

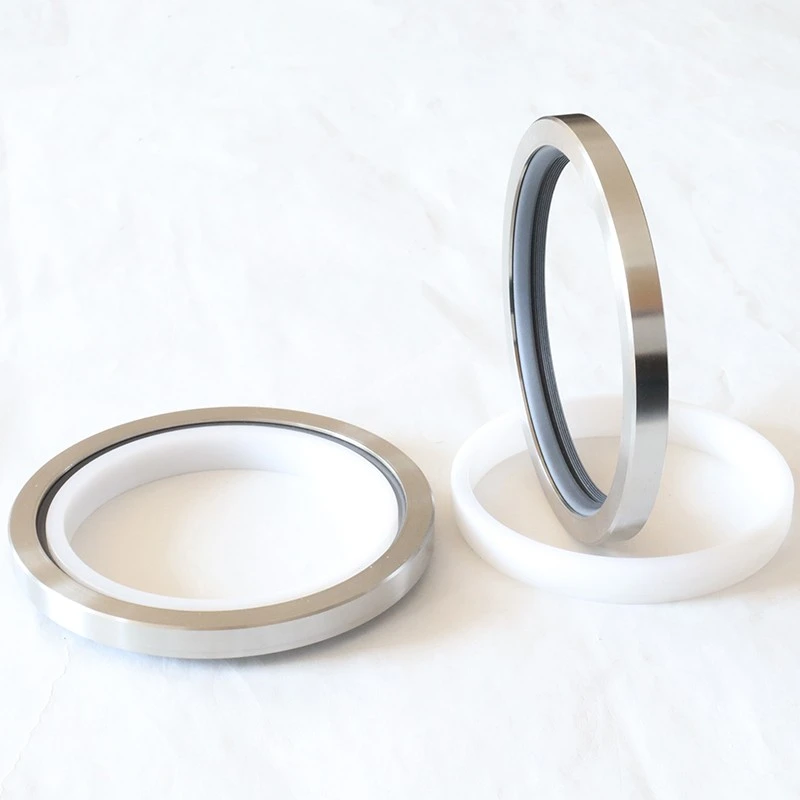

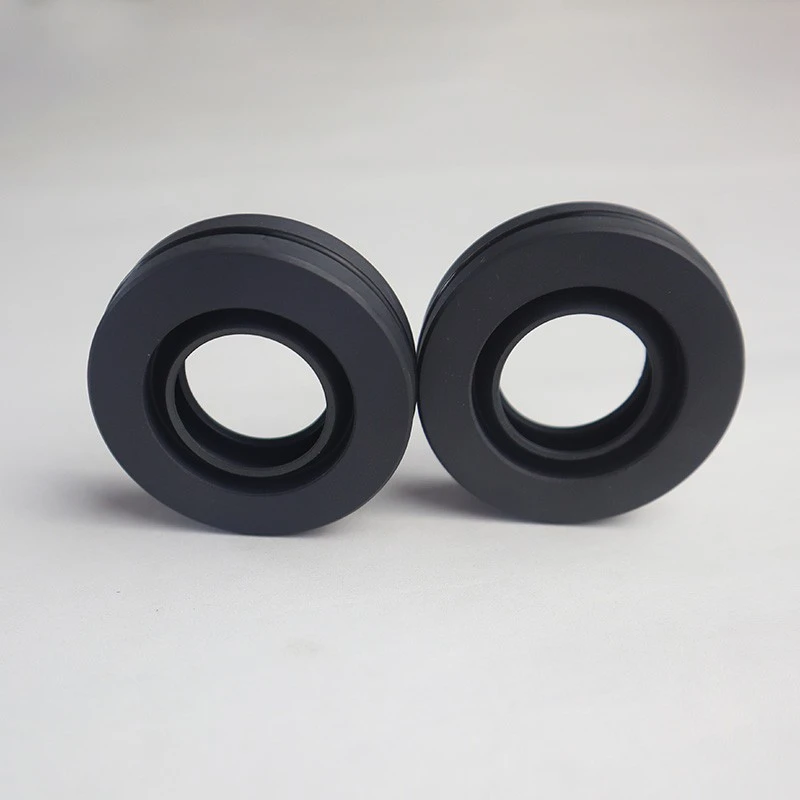

Siri RCS PTFE Power Oil Seal mengandungi rangka logam dan bibir pengedap PTFE, yang sesuai untuk keadaan kerja yang kompleks.

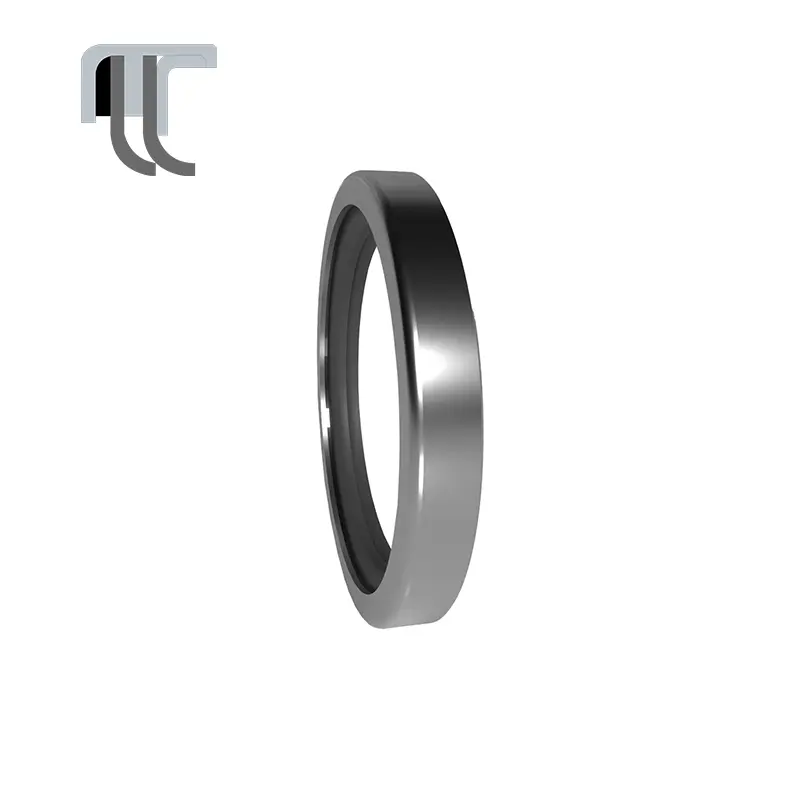

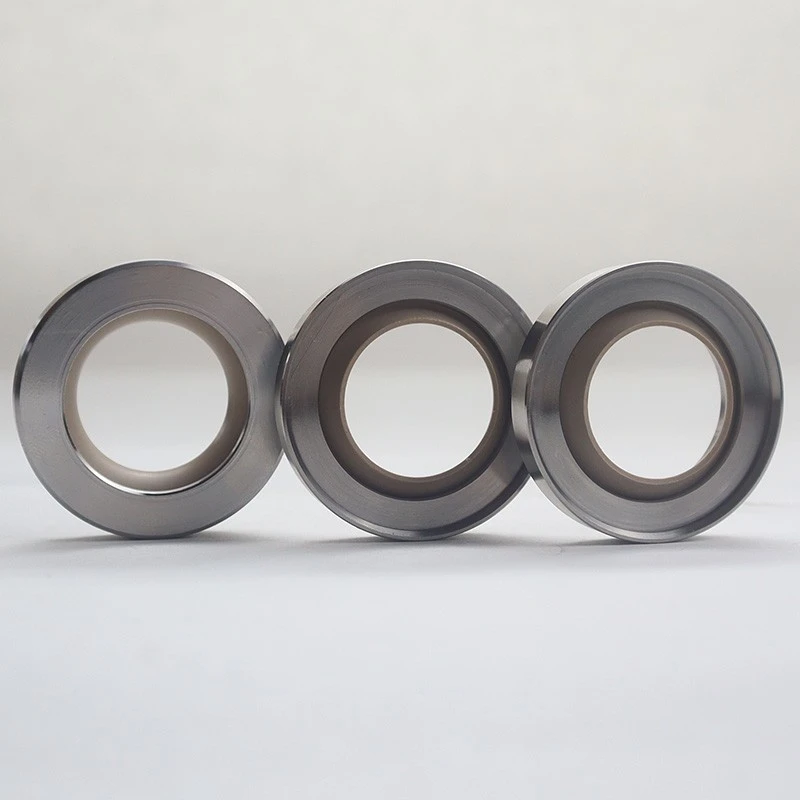

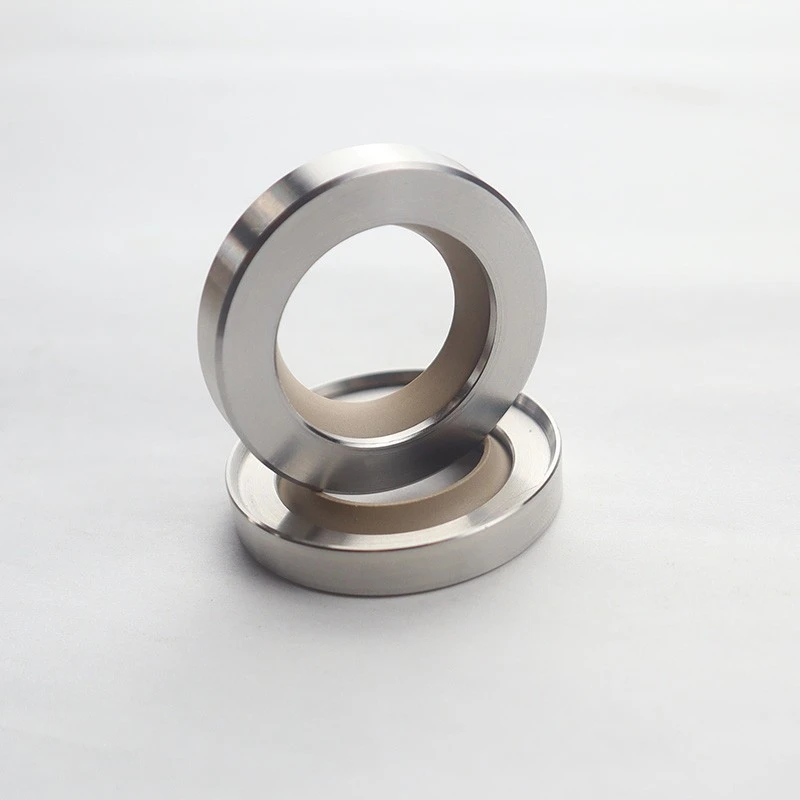

Siri RC2057 PTFE Oil Seal direka untuk majlis -majlis khas yang tidak dapat dipenuhi oleh minyak tradisional.

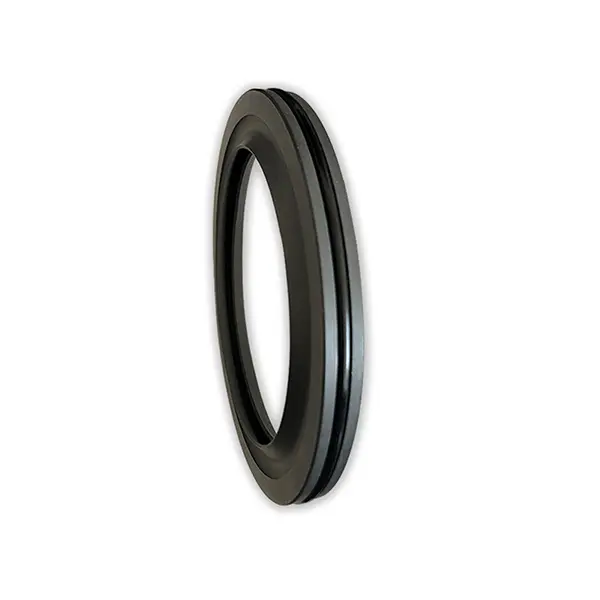

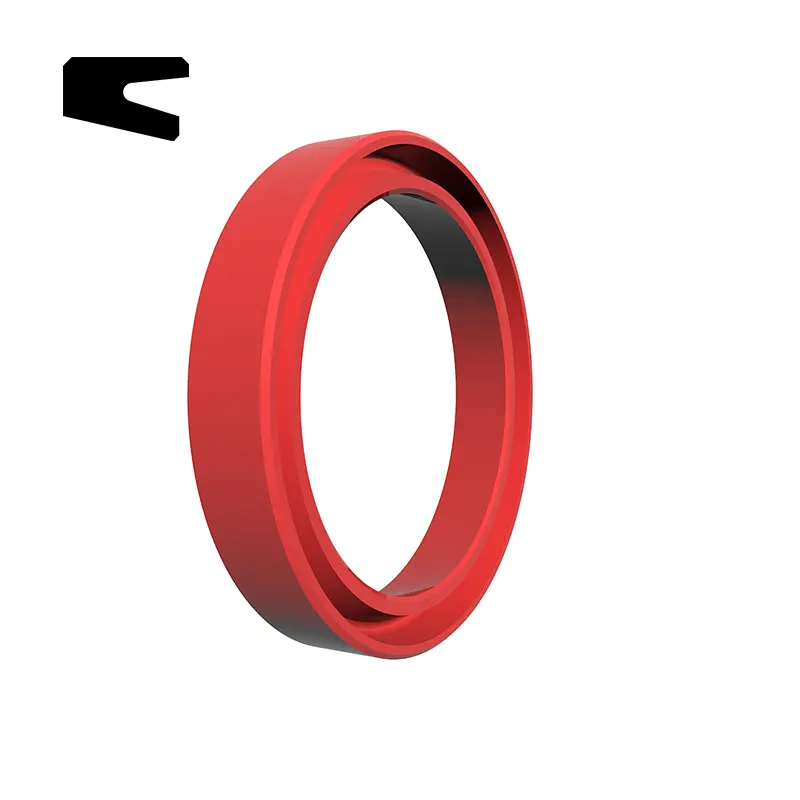

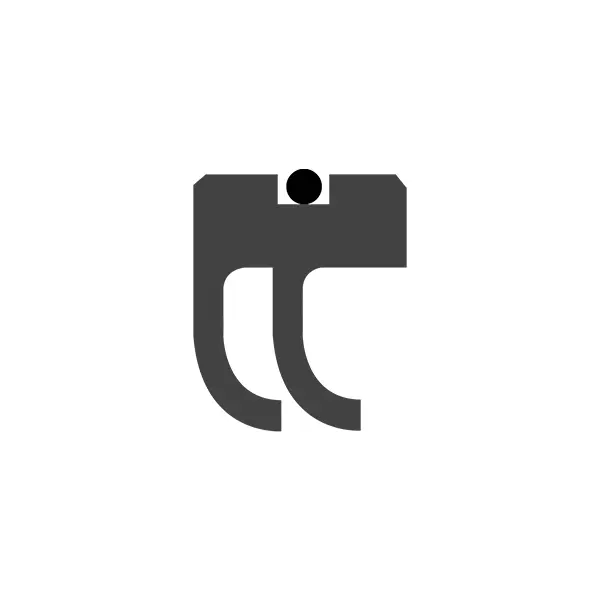

Siri RC2065 menyediakan meterai tekanan sehala untuk aci berputar, dengan struktur mudah dan pemasangan mudah. Bahan -bahan ini boleh menjadi getah nitril (NBR) atau fluororubber (FKM).
Pelbagai meterai Ruichen Seal mempunyai ciri -ciri kehidupan yang tinggi, geseran rendah, pengedap yang sangat baik dan struktur padat. Mereka digunakan secara meluas dalam sistem hidraulik, peralatan pneumatik, peralatan tekanan air, jentera berputar tekanan tinggi dan peralatan perindustrian, dan lain-lain, memberikan anda penyelesaian pengedap prestasi tinggi yang boleh dipercayai.
Ciri dan aplikasi produk:
Ciri Produk:
Long Life: Bahan berkualiti tinggi dan reka bentuk struktur memanjangkan hayat perkhidmatan.
Geseran yang rendah: Bahan PTFE dan PU mengurangkan rintangan berjalan dan meningkatkan kecekapan.
Pengedap yang baik: Reka bentuk tangki bibir dan minyak khas memastikan prestasi pengedap yang sangat baik.
Struktur padat: Reka bentuk ruang kecil, sesuai untuk pelbagai persekitaran pemasangan.
Secara meluas: Sesuai untuk tekanan hidraulik, pneumatik, tekanan air dan tekanan tinggi, kelajuan tinggi, kelajuan rendah dan keadaan kerja yang lain.
Kawasan Permohonan:
Sistem hidraulik, peralatan pneumatik, peralatan tekanan air.
Jentera berputar tekanan tinggi, peralatan beban berat berkelajuan rendah.
Peralatan perindustrian, jentera kejuruteraan, kereta dan bidang aeroangkasa dan lain -lain.
Pemilihan Bahan:
1. Bahan O-Ring yang sepadan boleh dipilih: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: Bahan Standard PTFE4, Bahan Pilihan Lain PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Bahan: HPU.

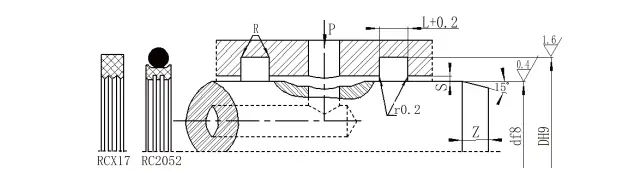

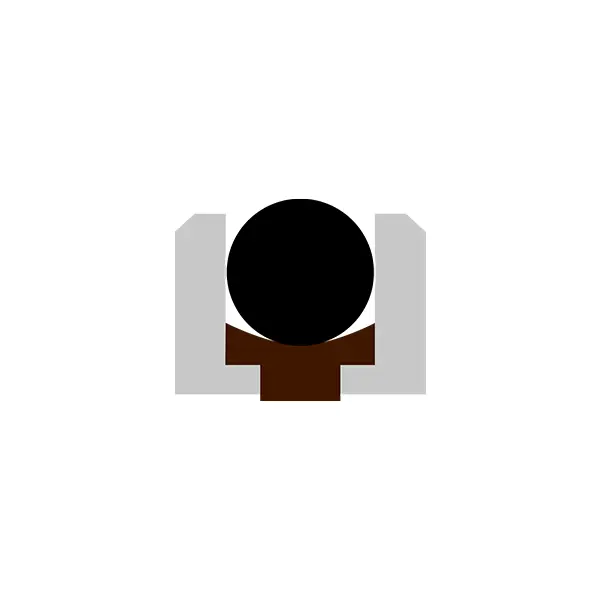

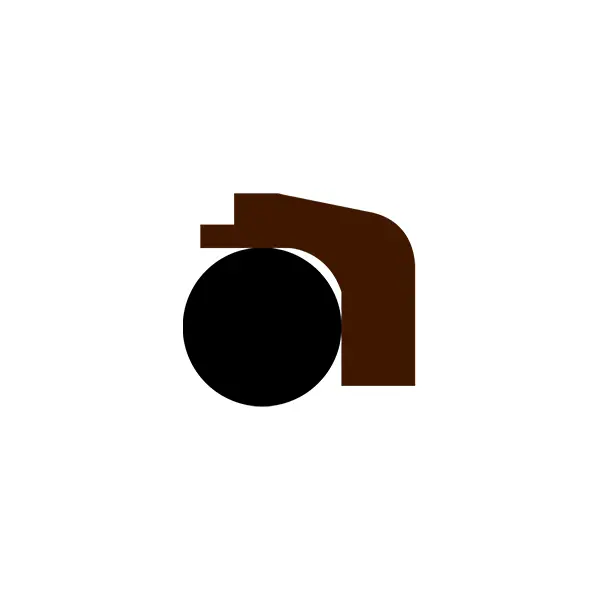

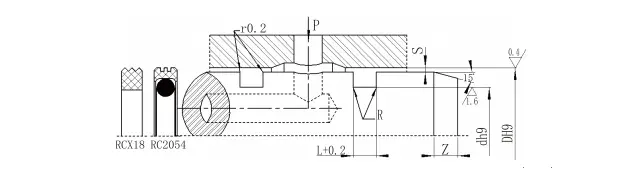

Gambar rajah struktur
Model Pesanan RC2052-80x91x4.2-PTFE3-Ro1 Model-DXDXL-Material Order Model RCX17-80X91X4.2-HPU Kod-material-DXDXL
Model Pesanan RC2054-80x69x4.2-PTFE3-RO1 Model-D*D*L-material Code Order Model RCX18-80x69x4.2-HPU Model-D*D*L-material kod

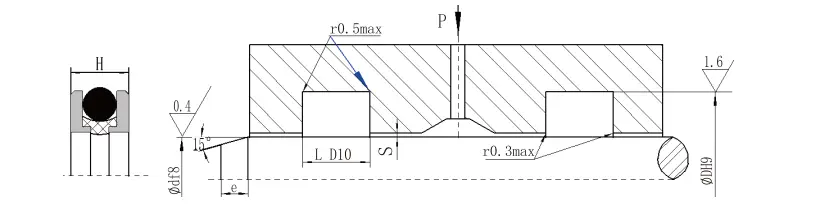

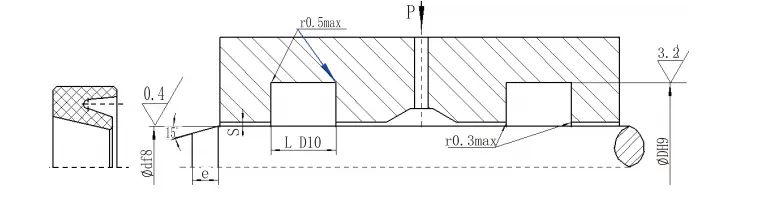

Dimensi pemasangan RDI
| DF8 | DH9 | L D10 | H | Jurang s | |
| 0-10mpa | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Sila rujuk syarikat kami | ||||
Panjang chamfer
| Julat diameter rod | Panjang chamfer e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

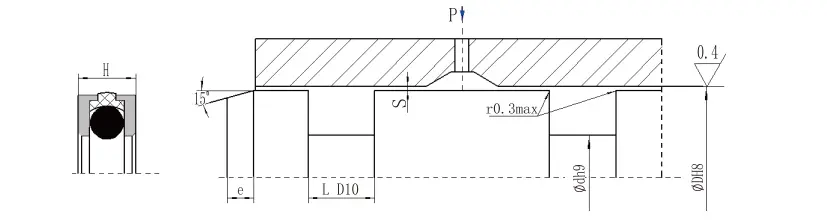

Rda Dimensi pemasangan
| DH8 | DH9 | L D10 | H | Jurang s | |
| 0-10mpa | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Panjang chamfer
| Julat diameter rod | Panjang chamfer e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

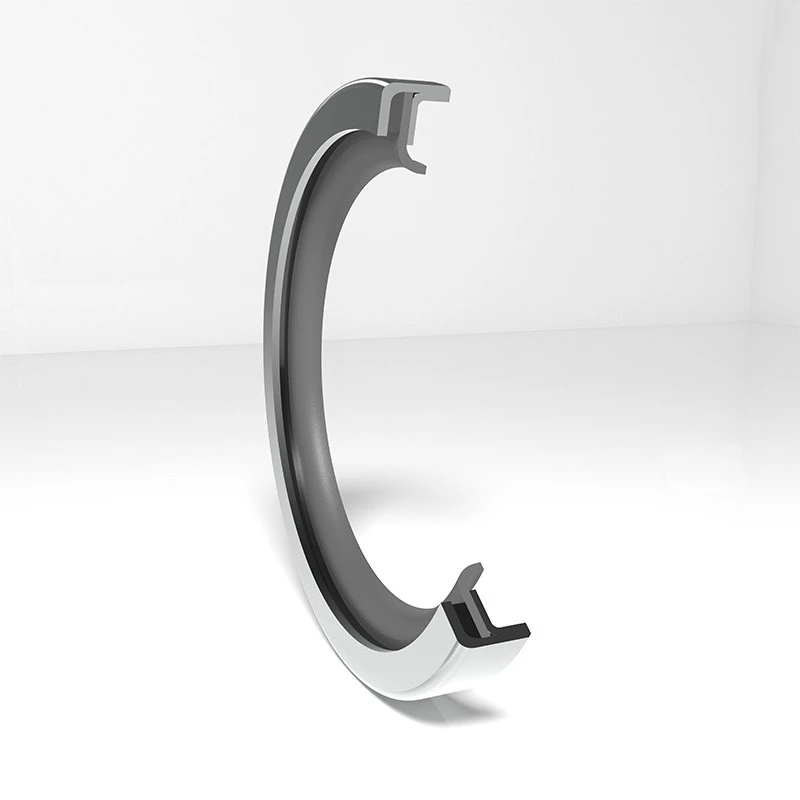

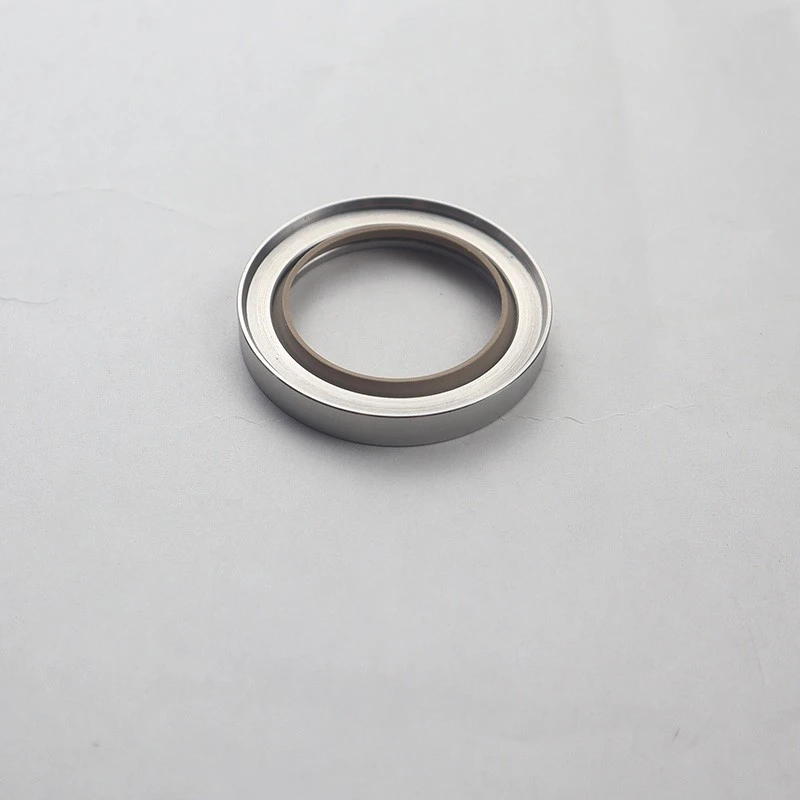

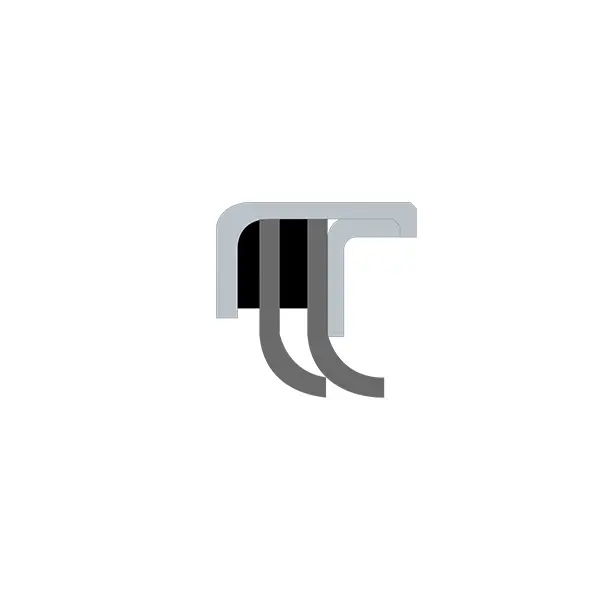

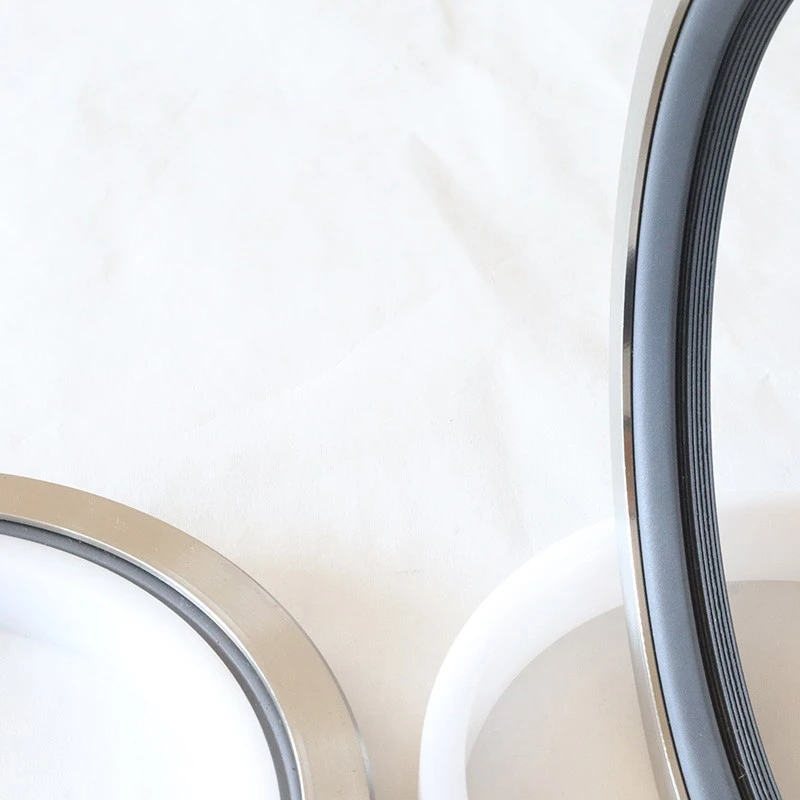

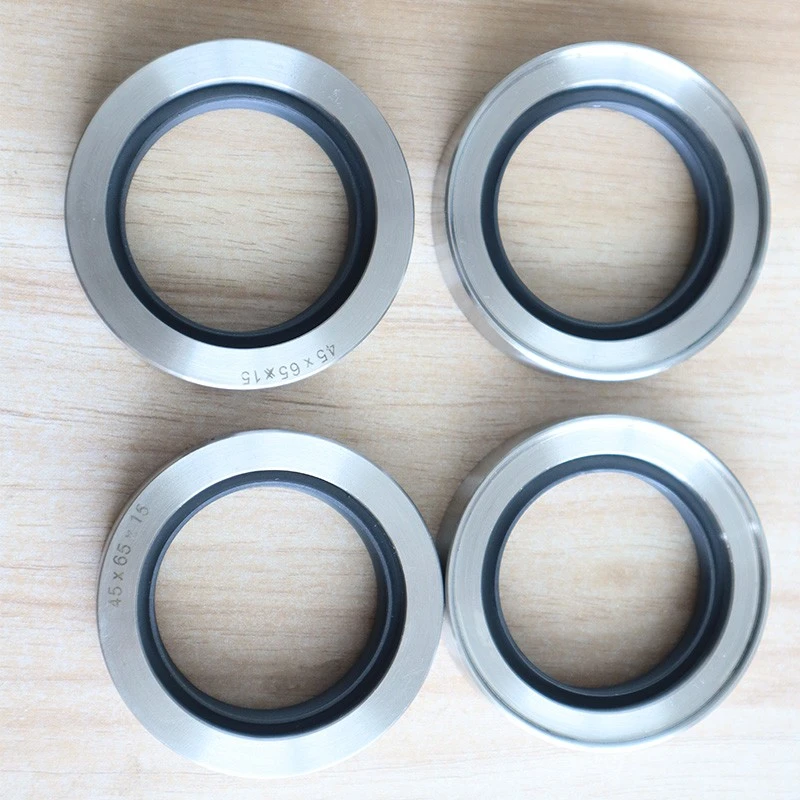

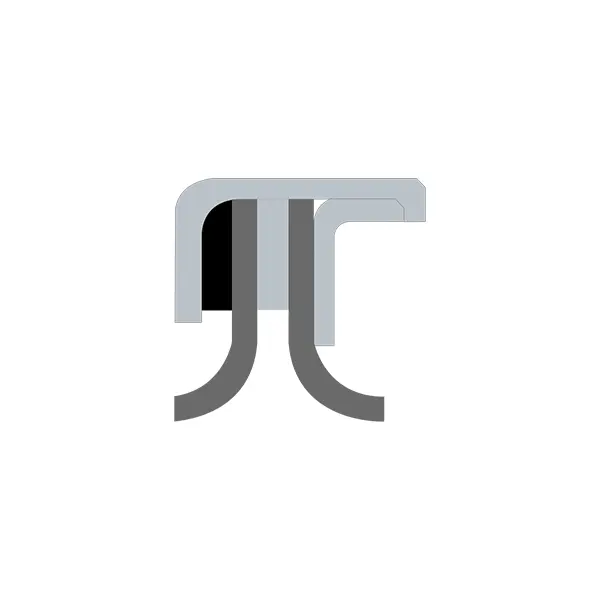

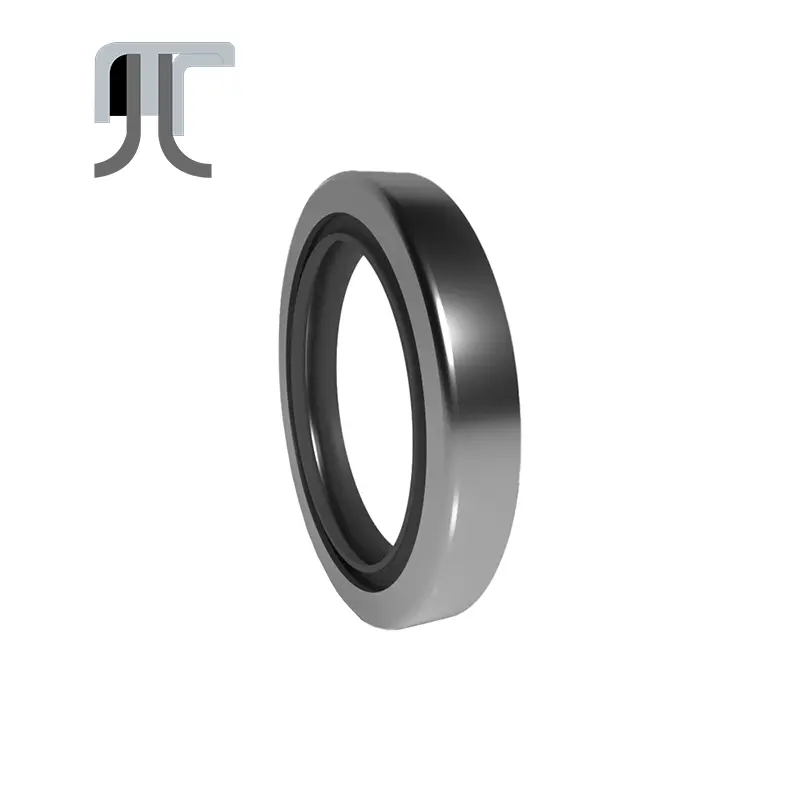

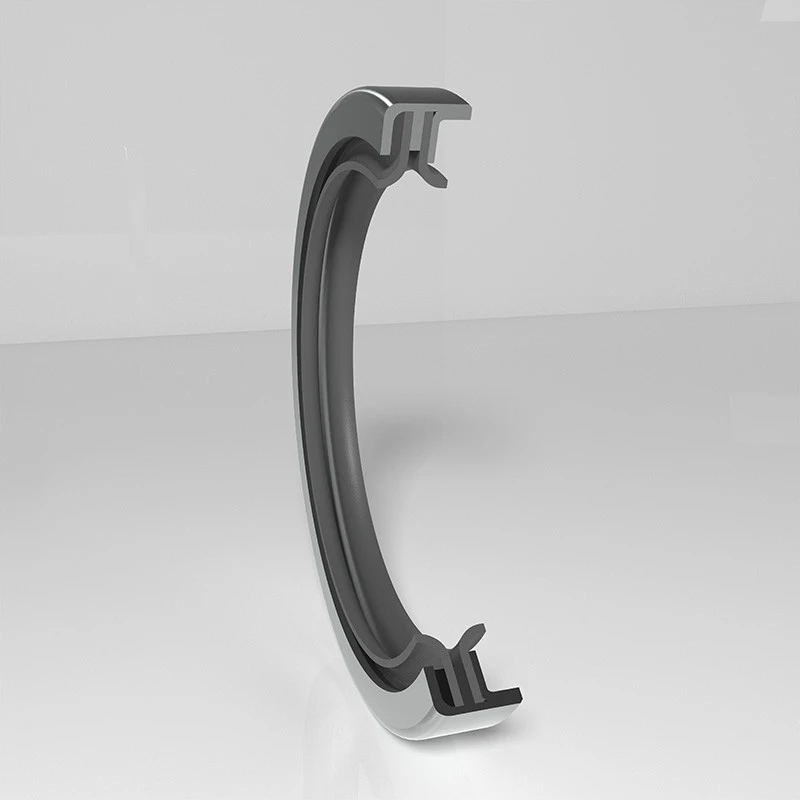

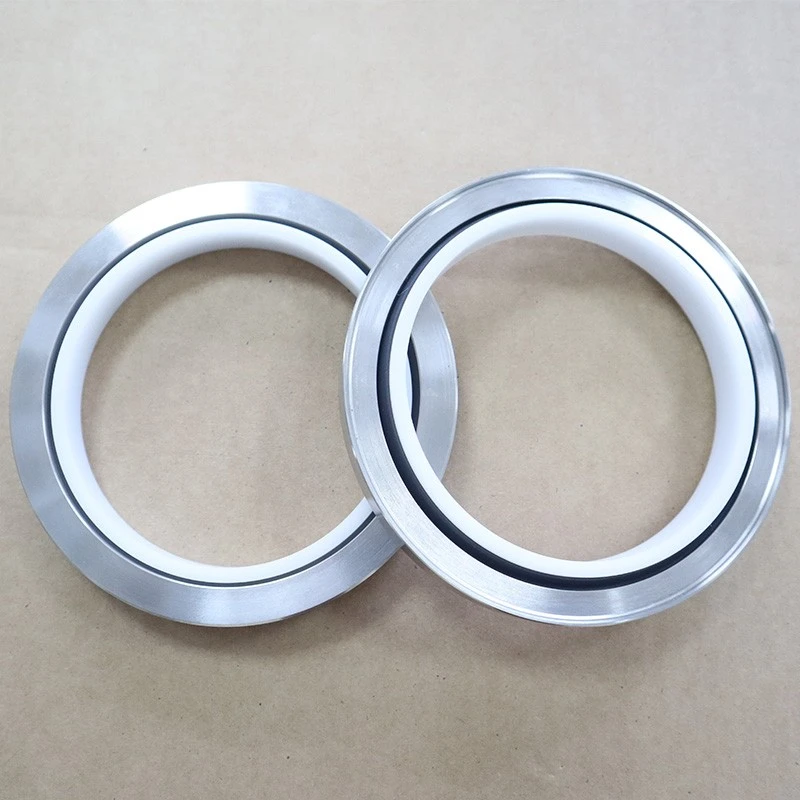

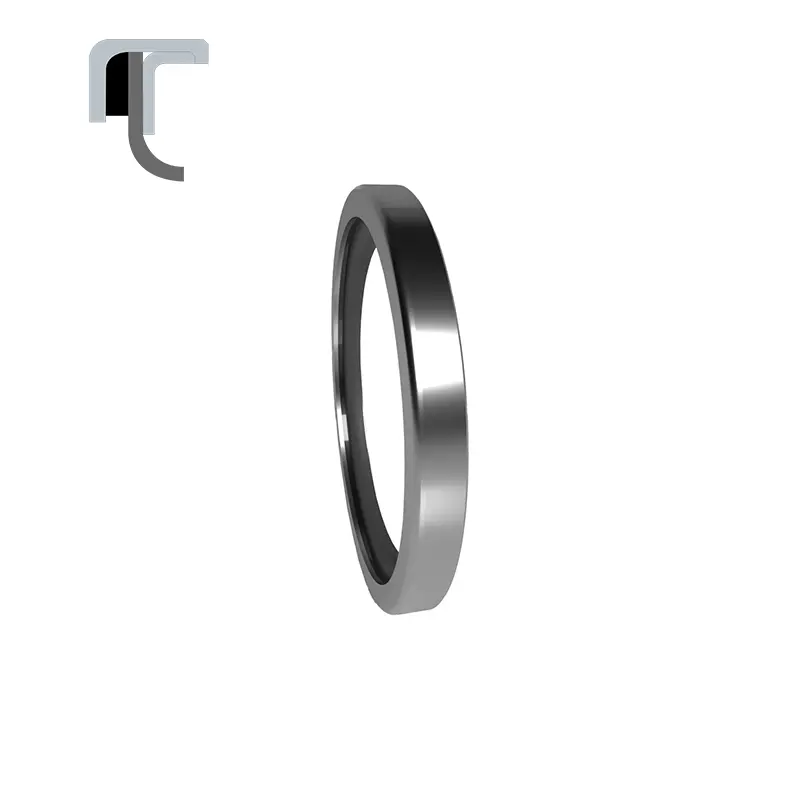

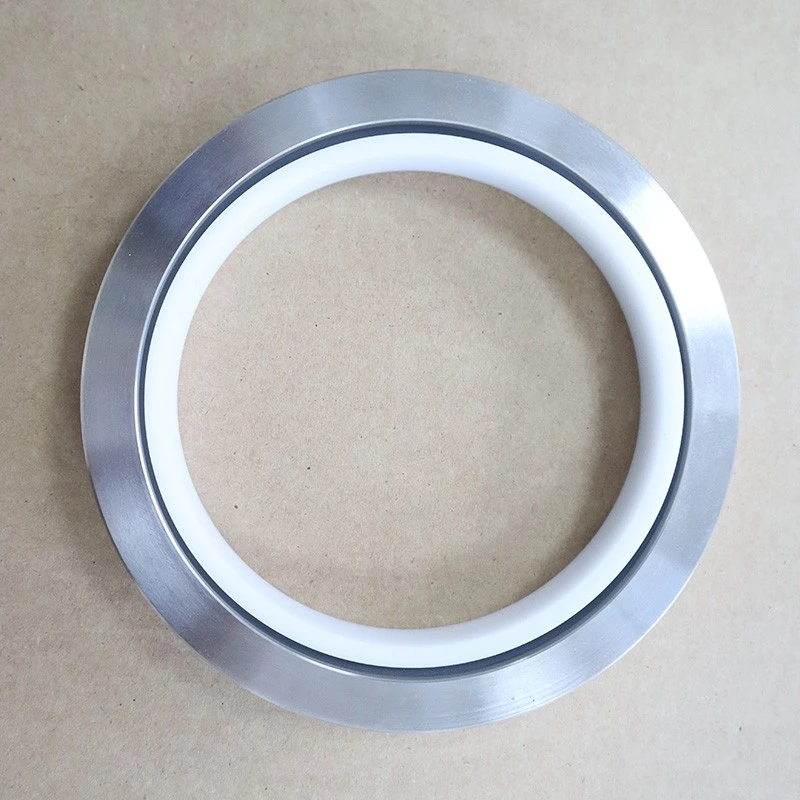

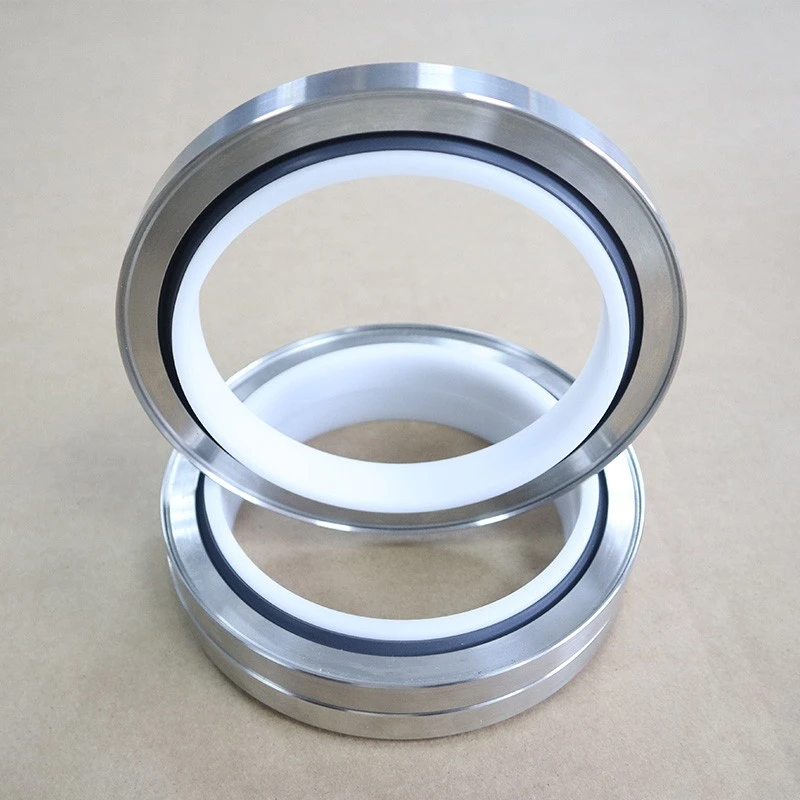

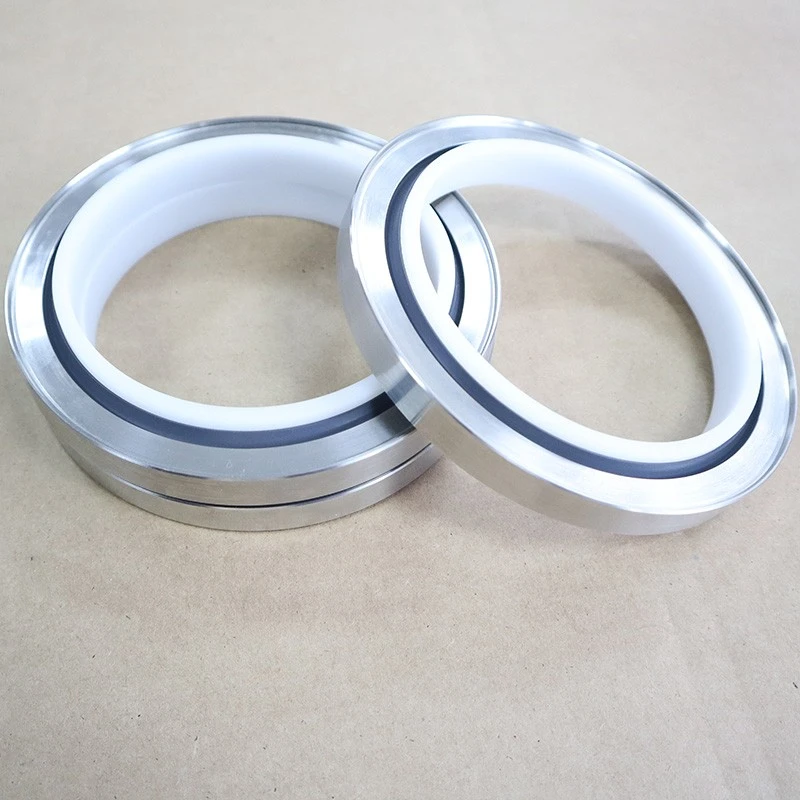

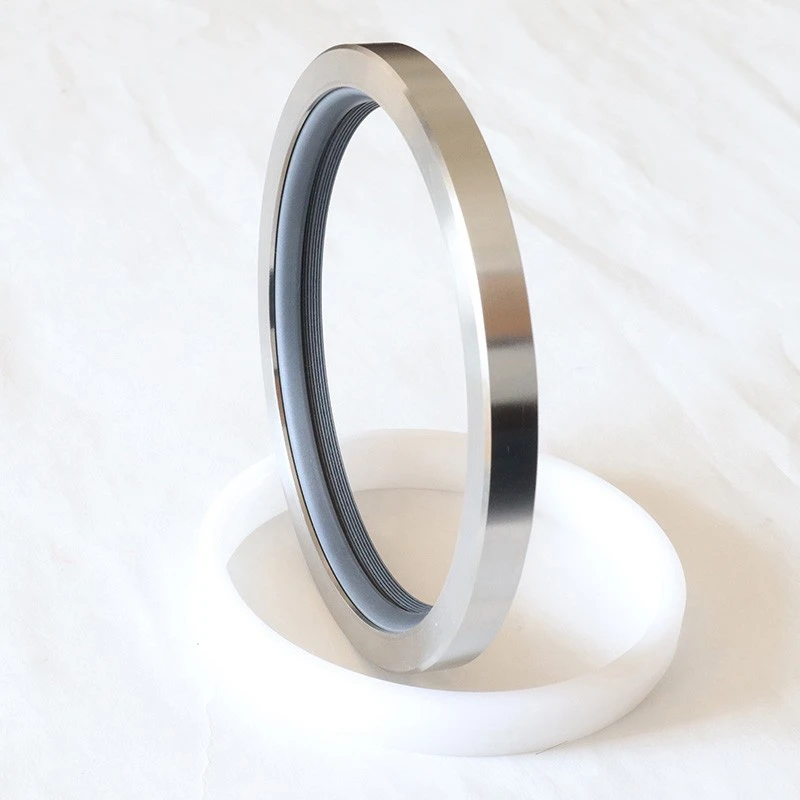

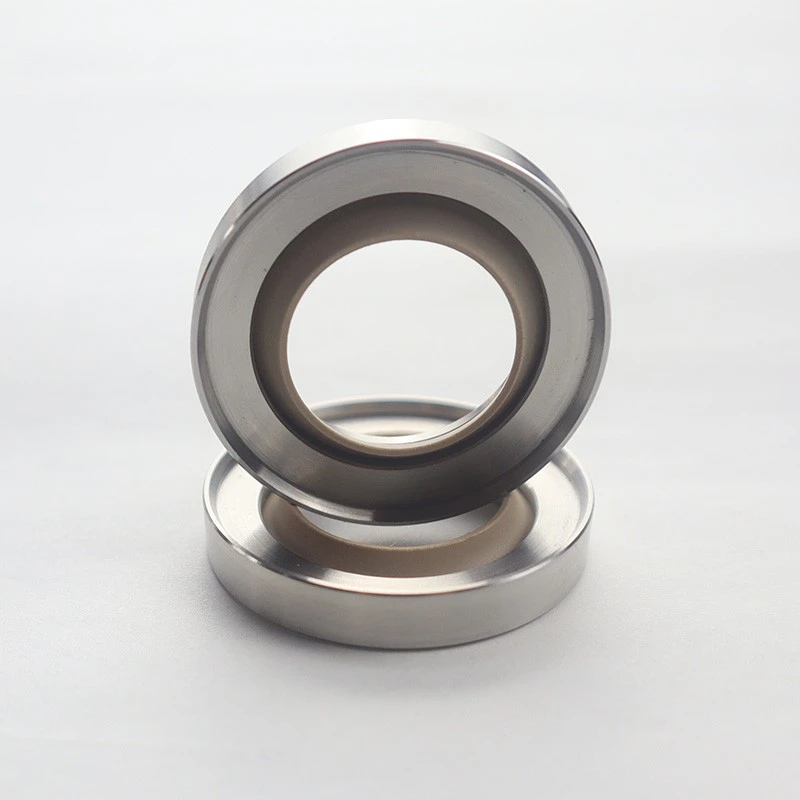

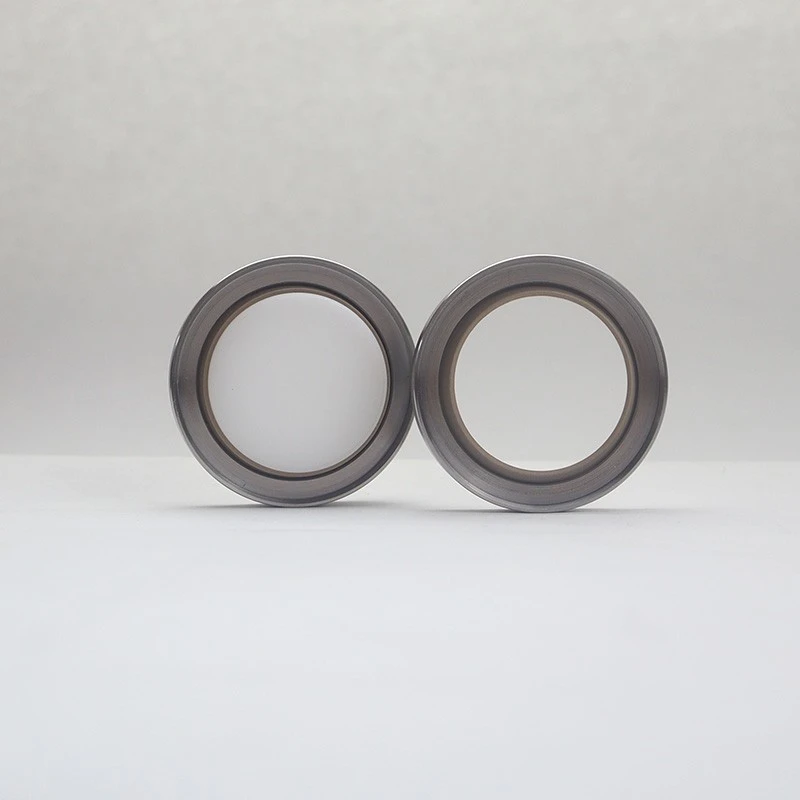

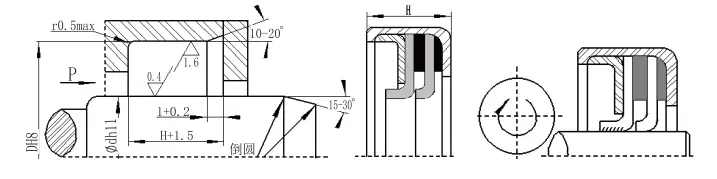

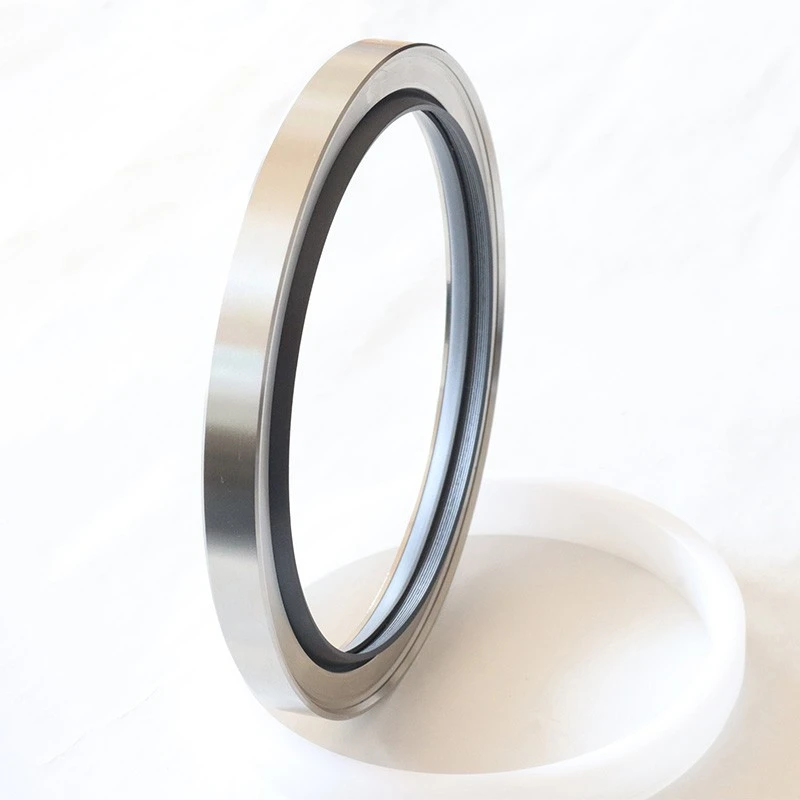

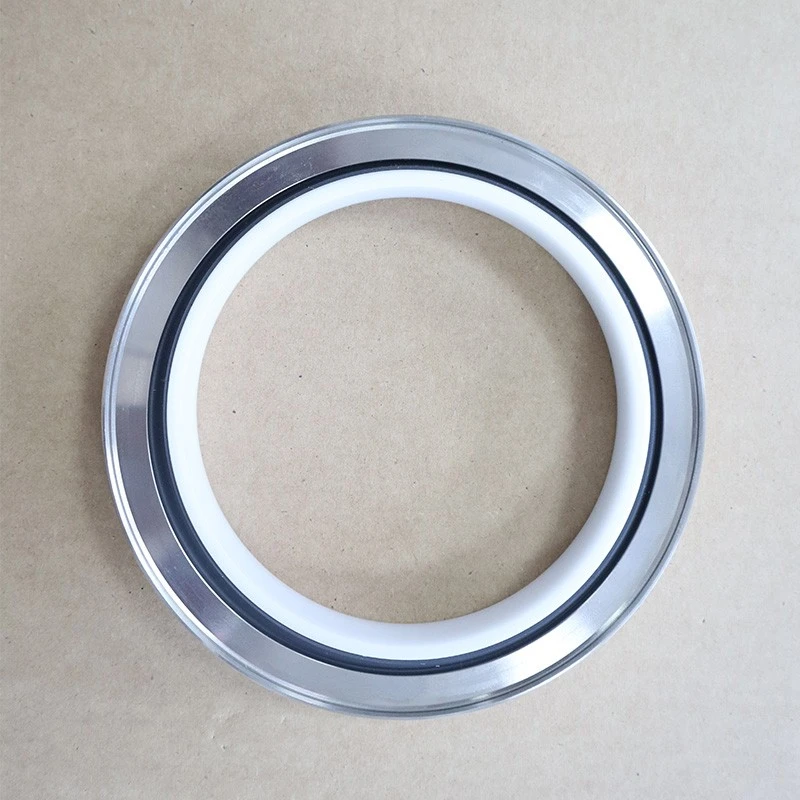

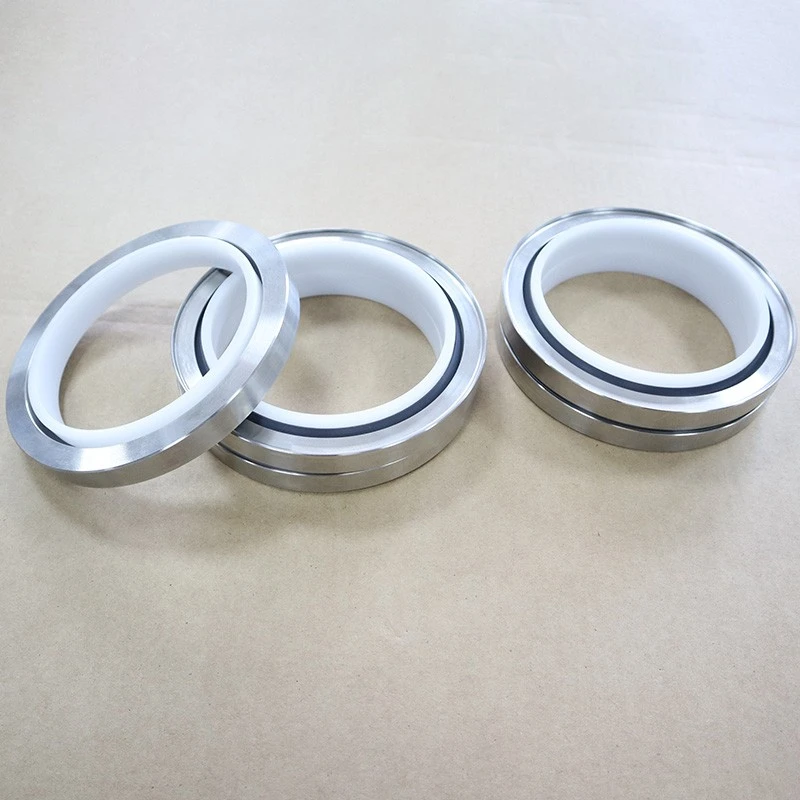

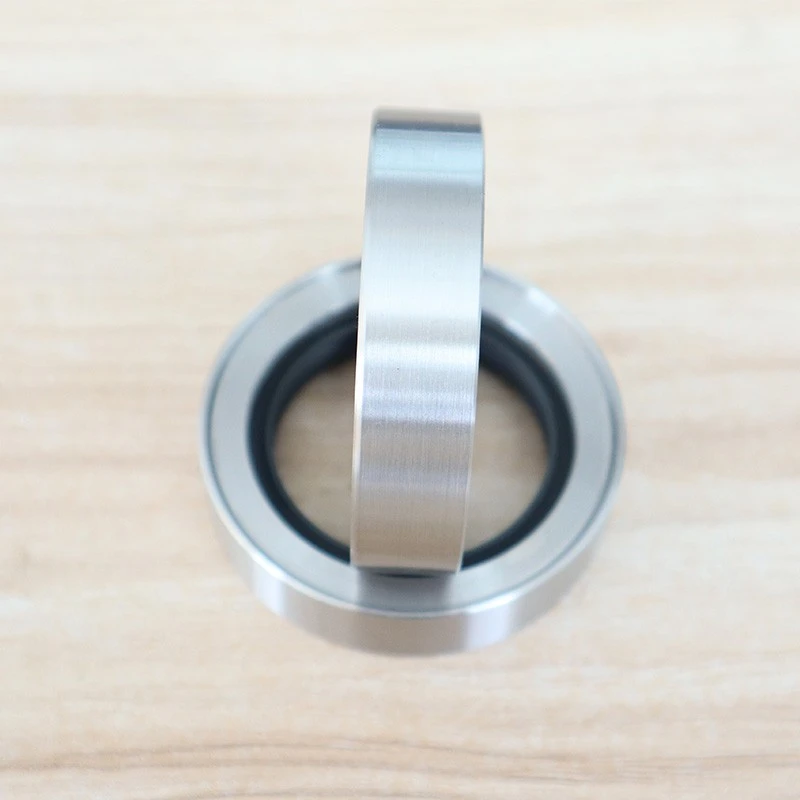

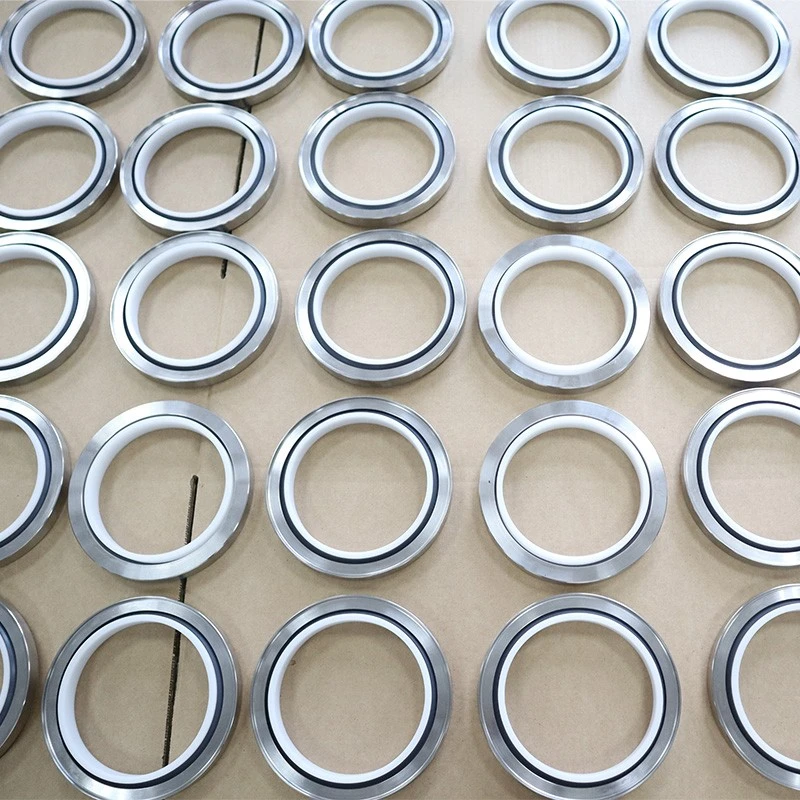

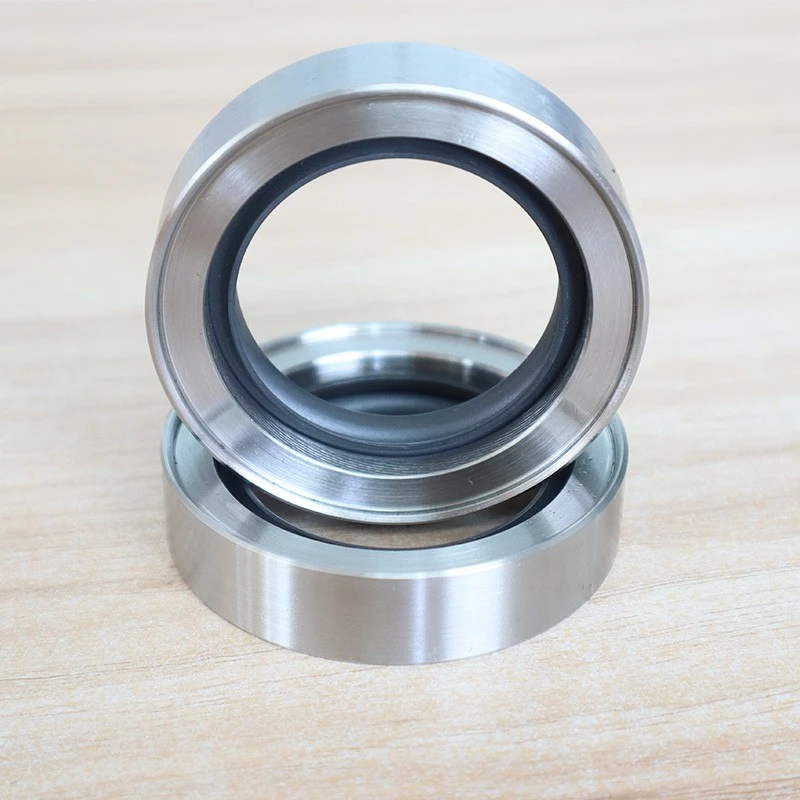

Jenis RCS Pt Fe Power Oil Seal (meterai minyak PTFE)

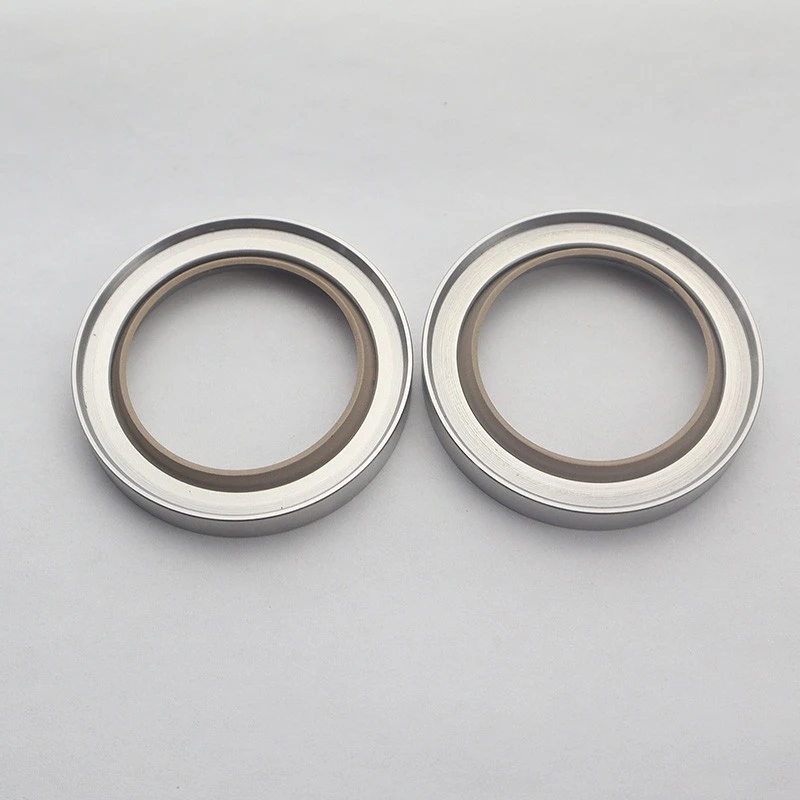

RC2057 Taipkan Pt Fe Oil Seal Fe

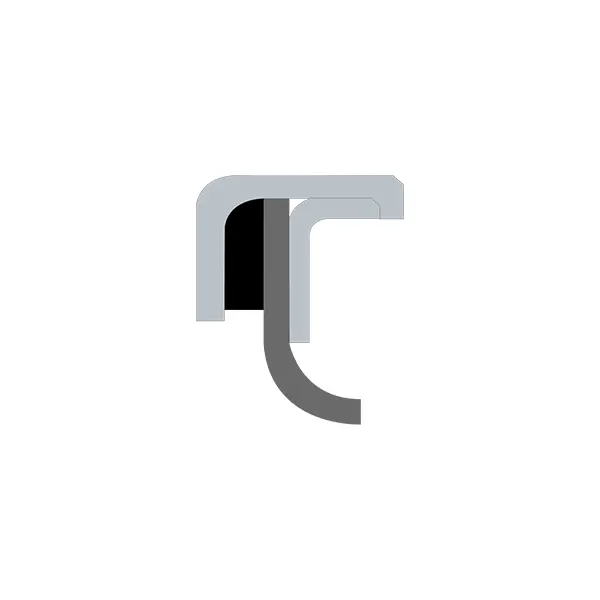

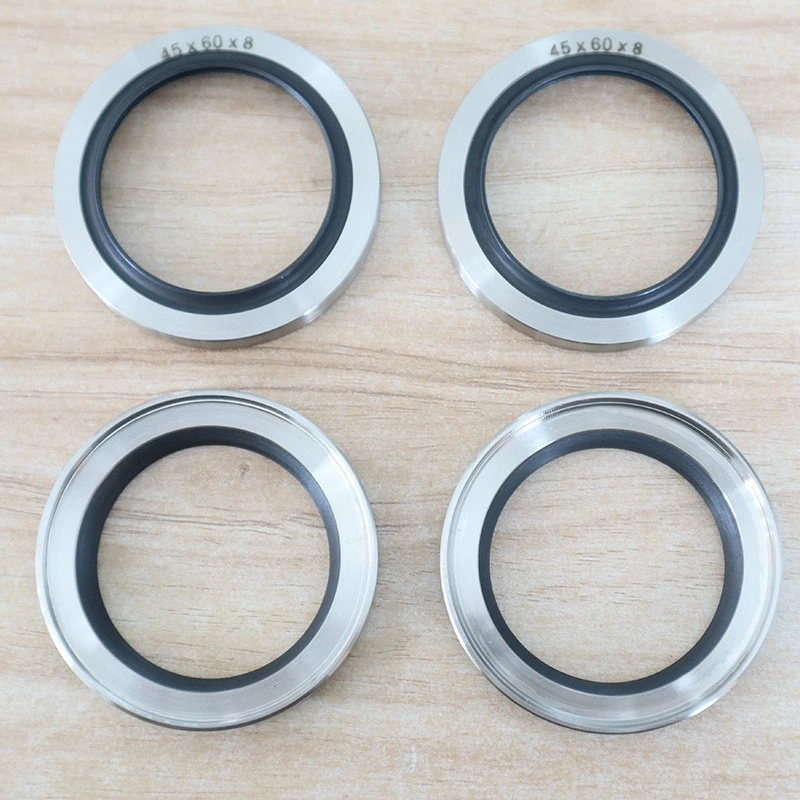

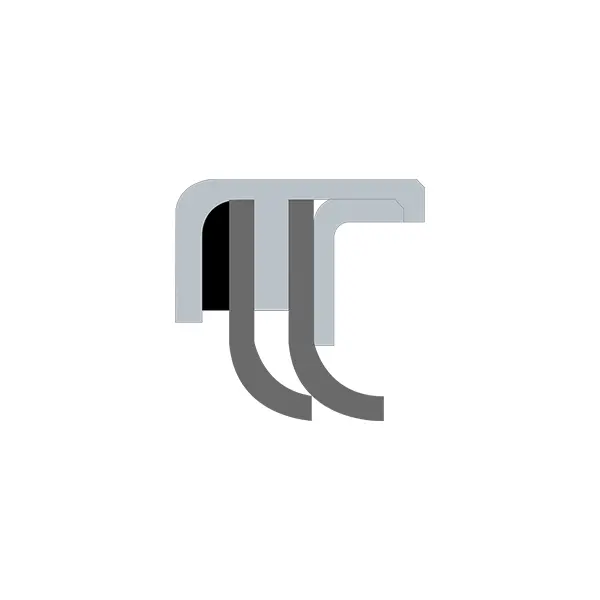

Jenis RCS PTFE Power Oil Seal terdiri daripada bingkai logam, bibir pengedap PTFE dan meterai statik dalaman. Ia dibahagikan kepada jenis, jenis B, jenis C, jenis D, dan lain -lain. RC2057 Jenis Meterai Minyak PTFE penuh dibahagikan kepada jenis dan jenis B, terutamanya yang sesuai untuk masa -masa di mana meterai minyak tradisional tidak dapat memenuhi keperluan. Ciri -ciri:
1. Rintangan kakisan kimia
2. Julat suhu yang luas
3. Sesuai untuk pelinciran yang rendah dan pelinciran bebas minyak
4. Geseran Rendah Untuk Mencapai Penggunaan Kuasa Minimum
5. Sesuai untuk kelajuan garis tinggi
6. Tidak melekat, rintangan rendah untuk permulaan selepas penutupan jangka panjang
7. Sesuai untuk aci berputar yang belum dikeraskan (pemilihan bibir PTFE yang munasabah)
8. Sesuai untuk kesempatan dengan tekanan yang lebih tinggi
Ⅰ. Aplikasi biasa:
Pemampat berputar, pemampat skru, penghantaran/kotak gear, peniup, enjin, pam alat mesin, motor hidraulik, centrifuges, dll.
Ⅱ. Keperluan kekerasan untuk permukaan mengawan
Kekerasan yang disyorkan: HRC ≥ 58. Kekerasan yang diperlukan berkaitan dengan banyak faktor. Aci berputar lembut juga boleh digunakan dalam situasi tekanan rendah dan kelajuan rendah. Plat bibir PTFE6 disyorkan untuk logam lembut.
Ⅲ. Keperluan kualiti untuk permukaan mengawan
RA = 0.2-0.63 A RZ = 1-3um Rmax = 1-4um
| Bentuk keratan rentas | Model | Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Medium |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Minyak, gas, air, dll. |
|
RCS-B | 2 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RCS-C | 1 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RCS-D | 2 | -35 ~+200 | 20 | Minyak, gas, air, dll. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Hampir semua media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Hampir semua media |
Ⅳ. Corak aliran lingkaran kuasa cecair:
Jenis RCS-D mengamalkan plat bibir dengan struktur corak aliran lingkaran untuk meningkatkan keupayaan pengedap. Aci berputar hanya dibenarkan berputar dalam satu arah.

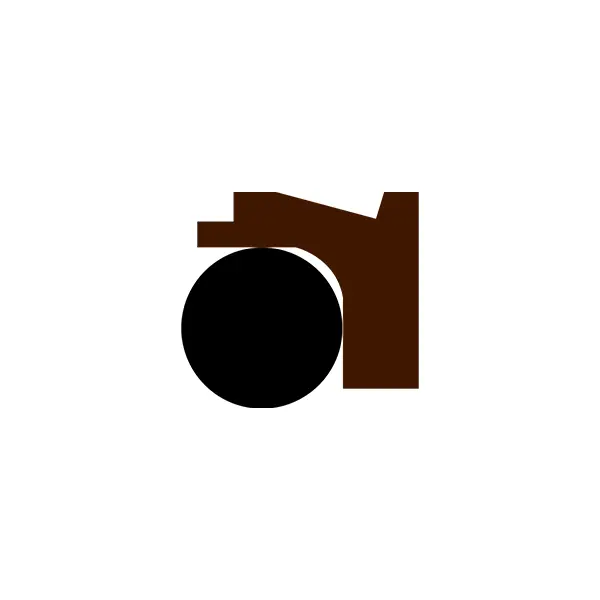

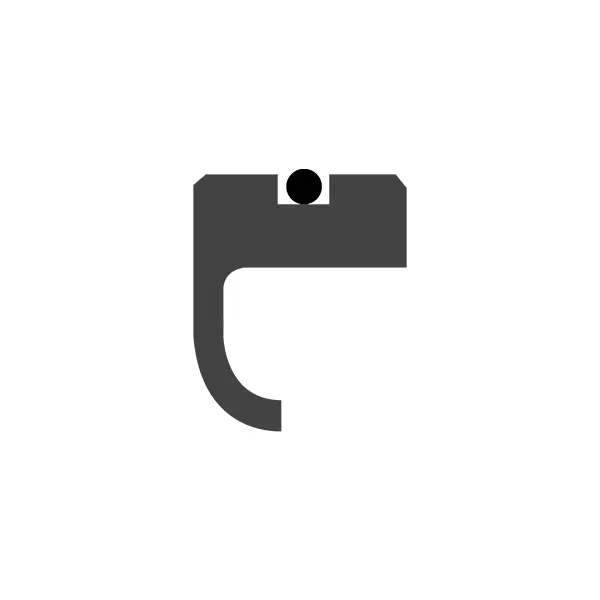

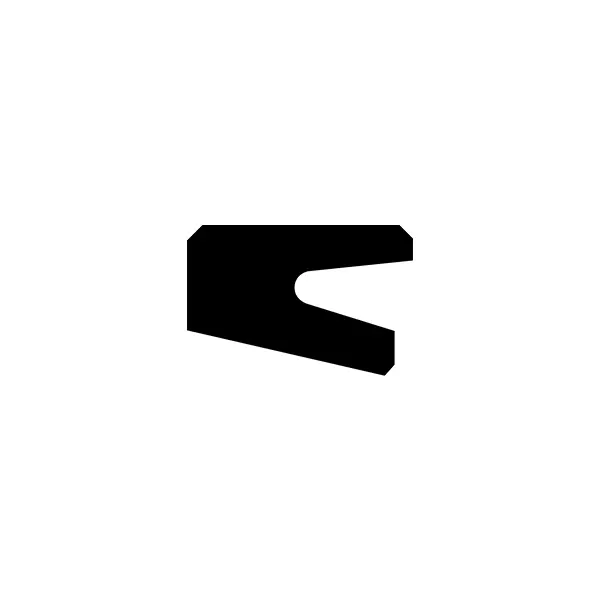

RC20658 Dimensi pemasangan
| Model | DF8 | DH9 | L D10 | Smaks |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Sila rujuk syarikat kami | |||
Panjang chamfer
| Julat diameter rod | Panjang chamfer e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

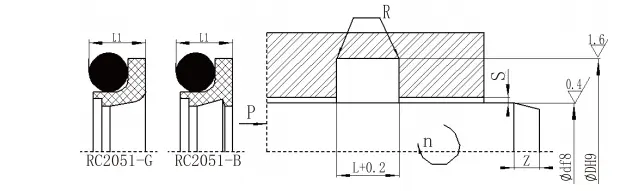

Spesifikasi dan dimensi:
| d f8 Standard RC2051 | d f8 Beban cahaya RC2051-q | d f8 Beban berat RC2051-Z | D H9 | L+0.2 | L1 | Rmaks | Smaks | Zmin | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Nota: 1. Untuk diameter aci ≤30mm, disarankan untuk menggunakan alur terbuka. Jenis beban cahaya lebih mudah dipasang di alur tertutup.
2. Adalah disyorkan bahawa kekerasan permukaan aci berputar adalah HRC> 58.

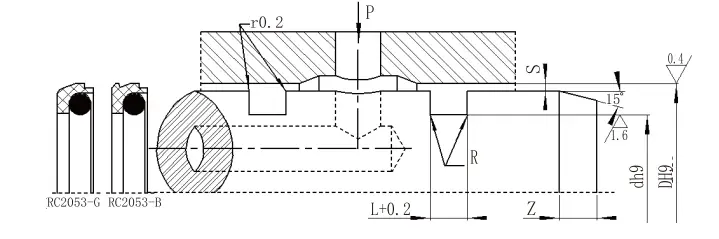

RC2053
| Julat Aperture D H9 | Diameter alur D H9 | Lebar alur L+0.2 | Ketinggian meterai L1 | Sudut bulat Rmaks | Pelepasan radial s | Chamfer Zmin | O-ring diameter dawai d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Nota: 1. Untuk diameter aci ≤ 30 mm, alur terbuka disyorkan.
RC2052
| Julat diameter aci d f8 | Diameter alur D H9 | Lebar alur L.+0.2 | Pelepasan radial smaks | Sudut bulat Rmaks | Chamfer Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Nota: 1. Untuk diameter aci ≤ 30 mm, alur terbuka disyorkan.
2. Untuk tekanan> 30 MPa, kawasan akar meterai menggunakan toleransi H8/F8.
RC2054| Julat Aperture D H9 | Diameter alur D H9 | Lebar alur L.+0.2 | Pelepasan radial smaks | Sudut bulat Rmaks | Chamfer Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Tekanan (MPA) | Suhu (℃) | Kelajuan rujukan (m/s) |
Nilai PV Rujukan MPA.M/s | Media |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (Memadankan O-Ring NBR) | <2 | ≤5 | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| ≤30 (kelajuan tinggi) | -20 ~+200 (memadankan fkm o-ring) | <6 | ||||
|
RC051-G | ≤70 (standard) | -35 ~+100 (Memadankan O-Ring NBR) | <2 | ≤5 | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| ≤30 (kelajuan tinggi) | -20 ~+200 (memadankan fkm o-ring) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (Memadankan O-Ring NBR) | <2 | ≤5 | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| ≤30 (kelajuan tinggi) | -20 ~+200 (memadankan fkm o-ring) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~+100 (Memadankan O-Ring NBR) | <2 | ≤5 | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| ≤30 (kelajuan tinggi) | -20 ~+200 (memadankan fkm o-ring) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (Memadankan O-Ring NBR) | ≤2 | ≤2.5 | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Minyak hidraulik, emulsi, air, gas, dll. |
|
RC2054 | ≤40 | -35 ~+100 (Memadankan O-Ring NBR) | ≤2 | - | Minyak hidraulik, emulsi, air, gas, dll. Minyak hidraulik, emulsi, air, gas, dll. |
| -20 ~+200 (memadankan fkm o-ring) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Minyak hidraulik, emulsi, air, gas, dll. |
|
Rdi | <36 | -35 ~+100 | <0.5 | - | Minyak hidraulik, emulsi, air, gas, dll. |
|
Rda | <36 | -35 ~+100 | <0.5 | - | Minyak hidraulik, emulsi, air, gas, dll. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Minyak, air, gas, dll. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Minyak, air, gas, dll. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Minyak, air, gas, dll. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Minyak, air, gas, dll. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Hampir semua media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Hampir semua media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Minyak hidraulik, emulsi, air, gris, dll. |
