Pengedap Gabungan Jenis Kaki Paksi

Untuk menghapuskan sepenuhnya kebocoran penyemperitan tekanan tinggi dalam pengedap bebibir statik, Ruichen RC2875 Axial Foot Type Combined Seal ialah pilihan yang ideal. Menampilkan reka bentuk komposit yang menggandingkan cincin selipar jenis kaki PTFE yang diubah suai dengan cincin-O, struktur bebibirnya yang unik meningkatkan rintangan penyemperitan, menjadikannya mampu mengendalikan keadaan tekanan ultra-tinggi. Mekanisme pengedap yang bertenaga sendiri memastikan pengedap yang lebih ketat apabila tekanan meningkat, sambil turut menawarkan keserasian dengan aplikasi tekanan air.

Hantar Pertanyaan

Penerangan Produk

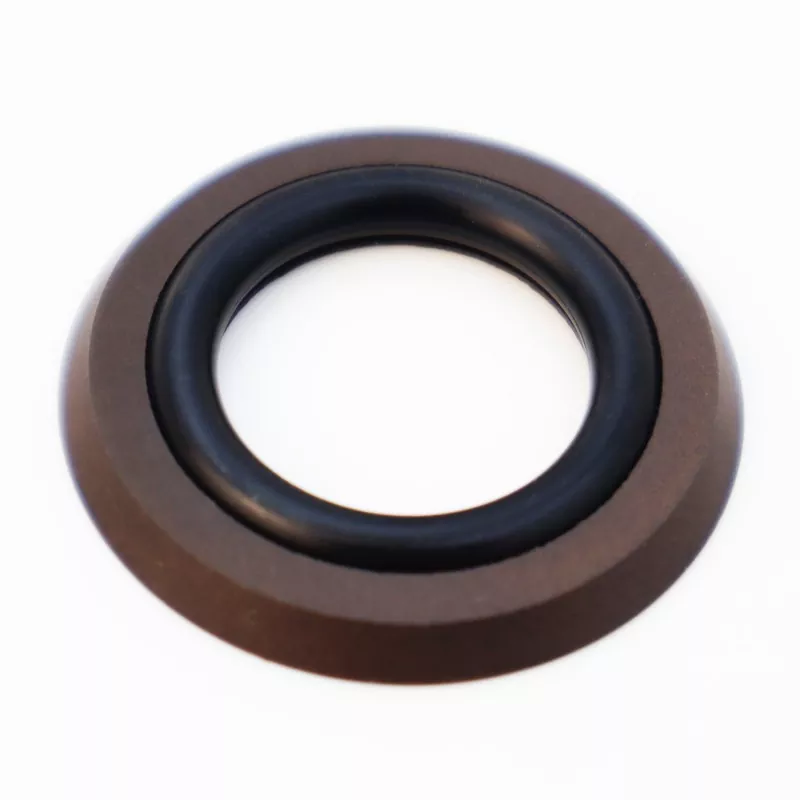

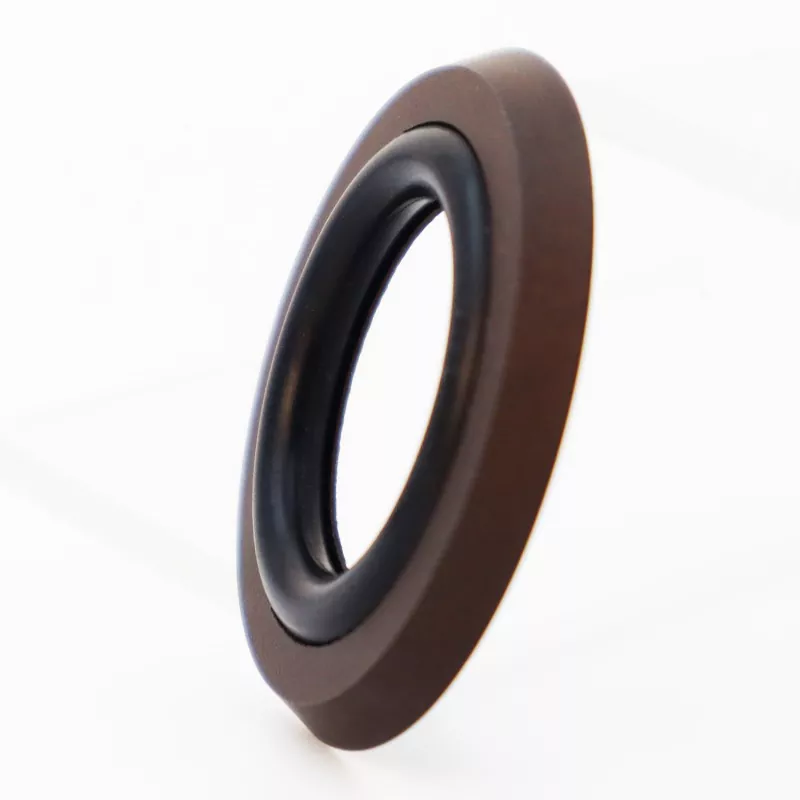

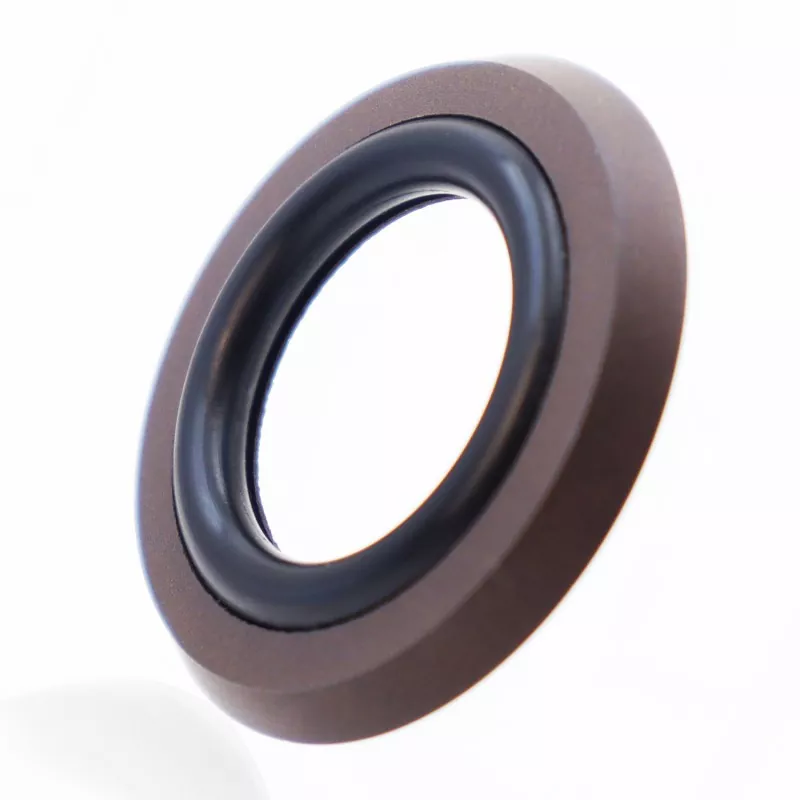

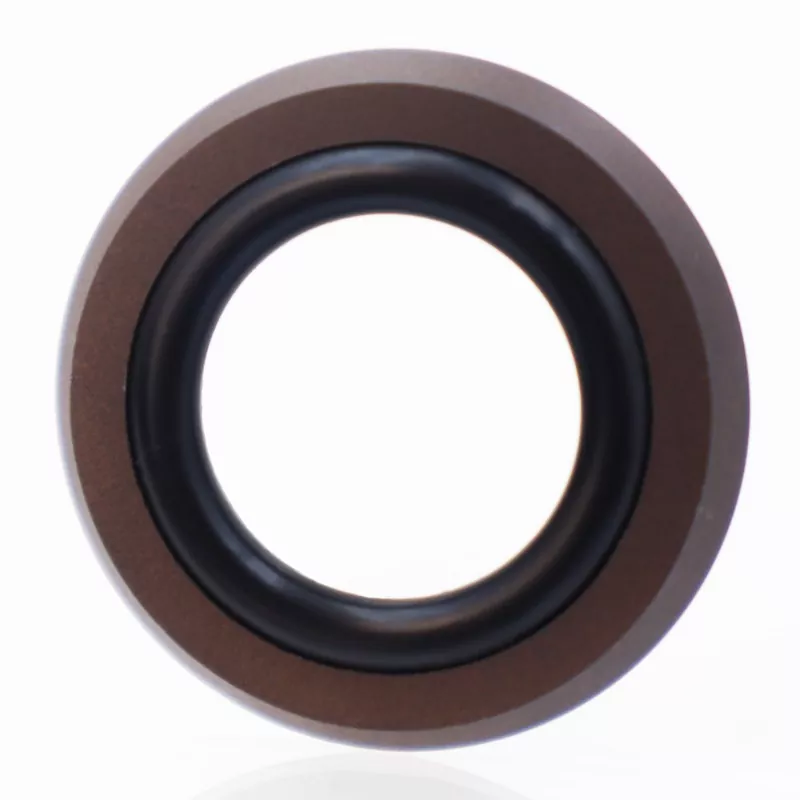

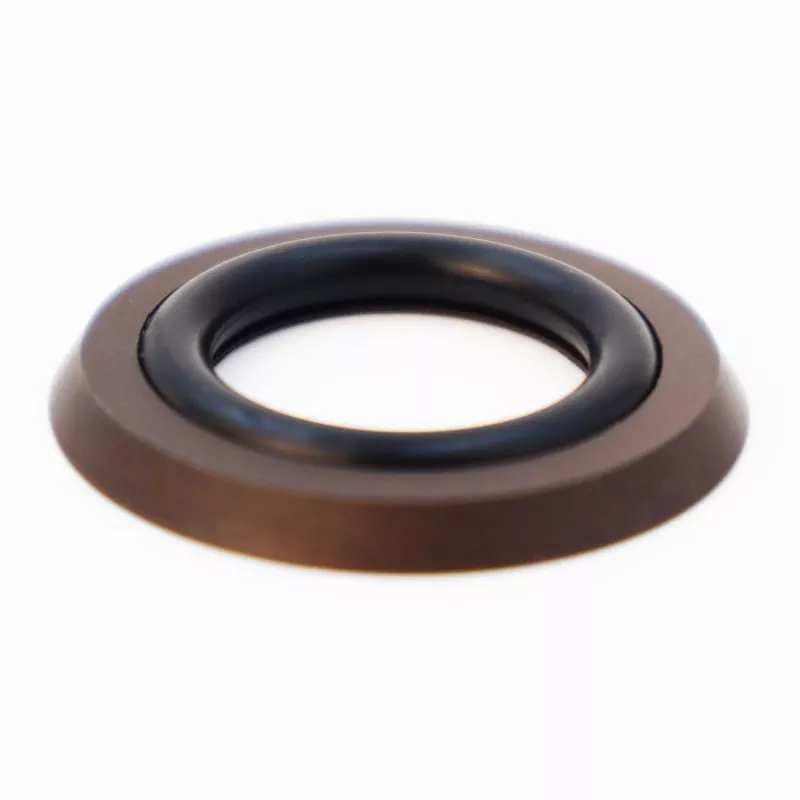

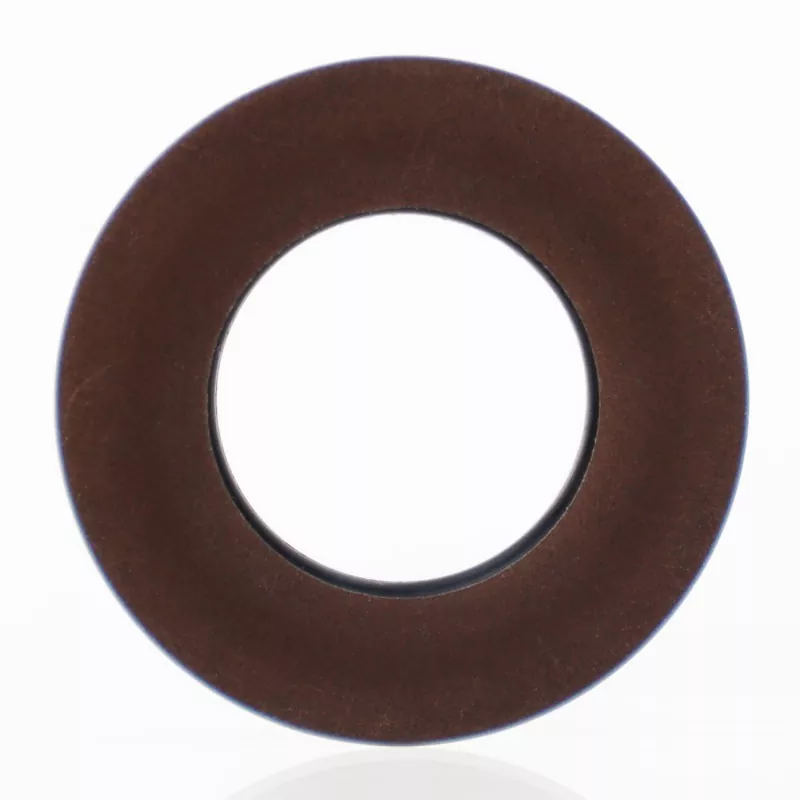

Mohor Gabungan Jenis Kaki Axial terdiri daripada cincin pengedap berbentuk kaki yang diperbuat daripada PTFE yang diisi dan cincin O getah. Ia direka untuk aplikasi pengedap statik satu arah, seperti pengedap paksi (muka hujung) dan bebibir. Ciri utama termasuk hayat perkhidmatan yang panjang, prestasi pengedap yang sangat baik, ketahanan terhadap tekanan tinggi dan ultra tinggi, dan reka bentuk padat yang memerlukan ruang pemasangan yang minimum; ia juga sesuai untuk aplikasi pengedap hidraulik. Tersedia dalam dua versi: RC2875-A (untuk tekanan dalaman) dan RC2875-B (untuk tekanan luaran).

Struktur padatnya sesuai dengan alur pemasangan yang sempit, dengan ketara mengurangkan risiko kebocoran peralatan. Rangkaian penuh spesifikasi tersedia dalam stok, dan kami mengalu-alukan pertanyaan dan pesanan sampel daripada pembeli global.

Syarat Operasi yang Berlaku

Tekanan (MPa)	Suhu (°C)	Kelajuan (m/s)	Sederhana
≤60	-35 hingga +100 (dengan cincin O NBR)	≤6	Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), air, dsb.
	-20 hingga +200 (dengan cincin O FKM)

Prinsip dan Aplikasi

Pengedap ini terdiri daripada cincin pengedap PTFE yang diubah suai dengan profil berbentuk kaki dan cincin O. Di bawah tekanan, daya cengkaman meterai meningkat—bermakna lebih tinggi tekanan, lebih baik prestasi pengedap. Terima kasih kepada reka bentuk bebibir sisi gelangsar berbentuk kaki, cincin O dihalang daripada tersemperit, membolehkan pengedap menahan tekanan tinggi dan ultra tinggi.

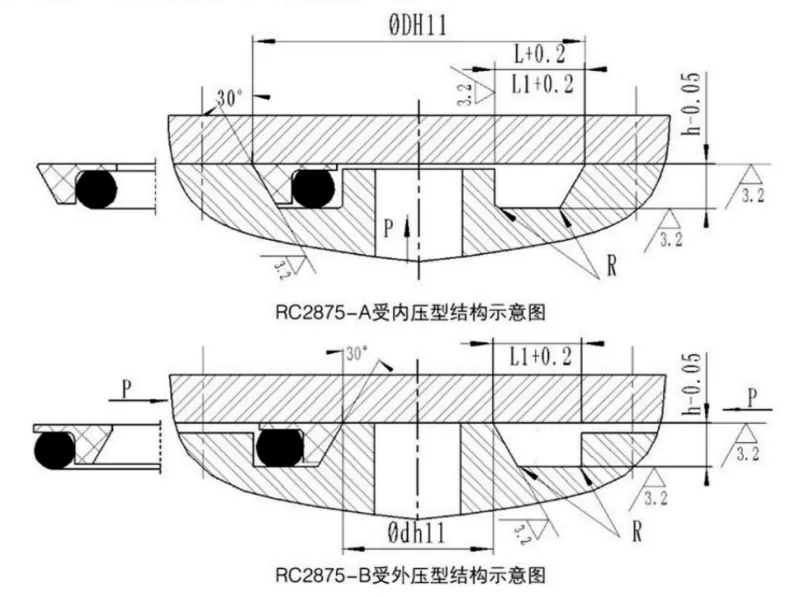

Axial Foot Type Combined Seal

Jadual Spesifikasi

1. Jadual Spesifikasi RC2875-A (Jenis Tekanan Dalaman).

Semua spesifikasi dalam julat parameter tersedia.

Julat diameter luar D H11	Kedalaman alur h-0.05	Lebar alur L+0.2	Lebar alur L1 + 0.2 Tekanan > 100 MPa	Jejari Sudut Rmaks	Diameter wayar O-ring buat
17~50	3.1	6.6	8.6	0.4	3.55
51~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60

2. Jadual Spesifikasi Jenis Tekanan Luar RC2875-B

Semua spesifikasi dalam julat parameter tersedia.

Julat diameter dalam dh11	Kedalaman alur h-0.05	Lebar alur L+0.2	Lebar alur L1 + 0.2 Tekanan > 100 MPa	Jejari Sudut Rmaks	Diameter wayar O-ring buat
5~40	3.1	6.6	8.6	0.4	3.55
41~127	4.6	10.0	12.0	0.5	5.30
128~499	6.3	13.2	15.2	0.6	7.00
500~1600	7.5	15.8	17.8	0.7	8.60
