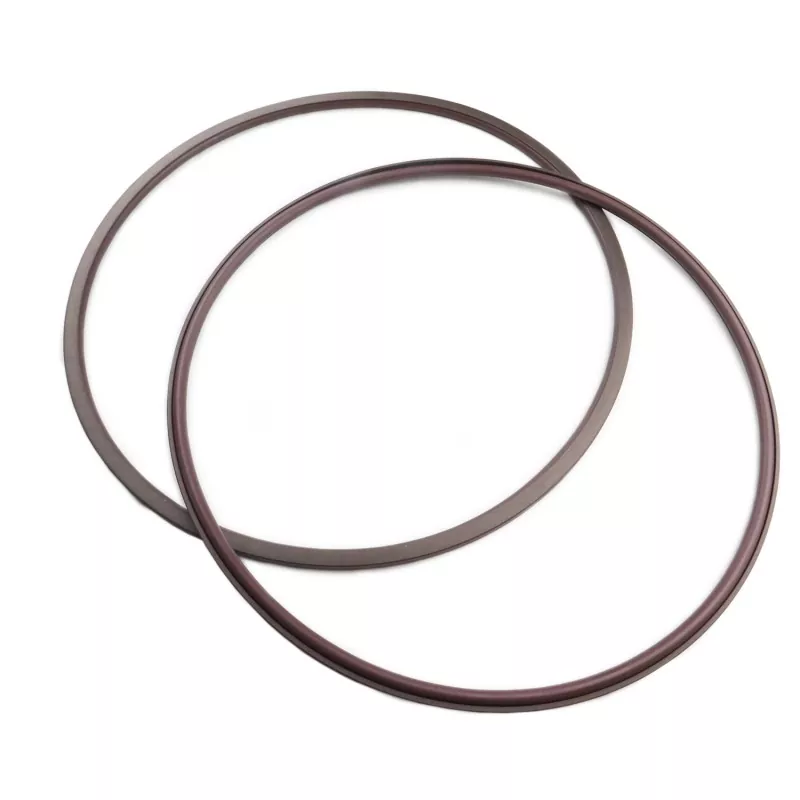

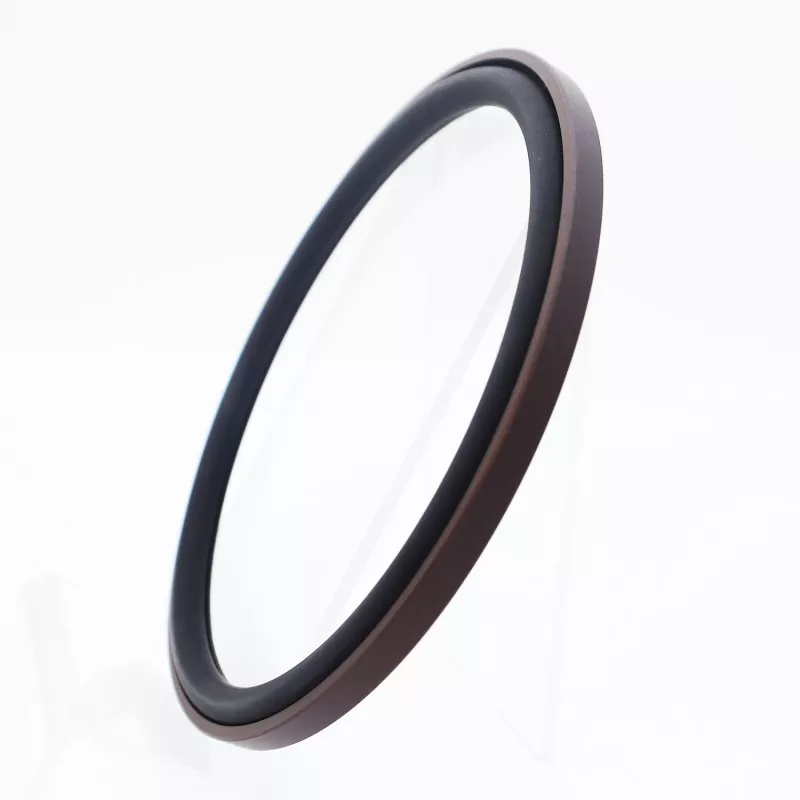

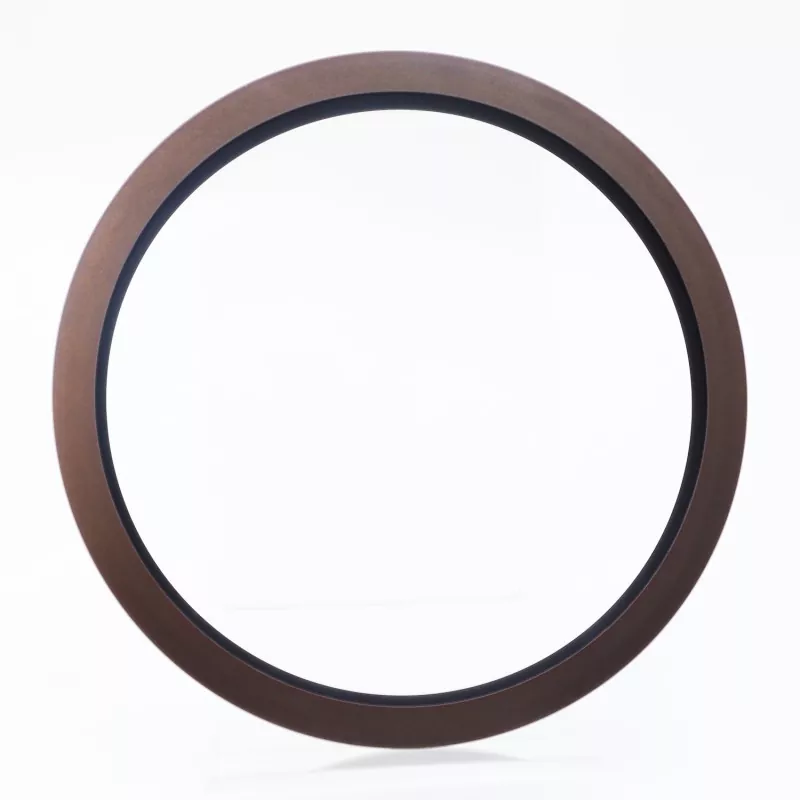

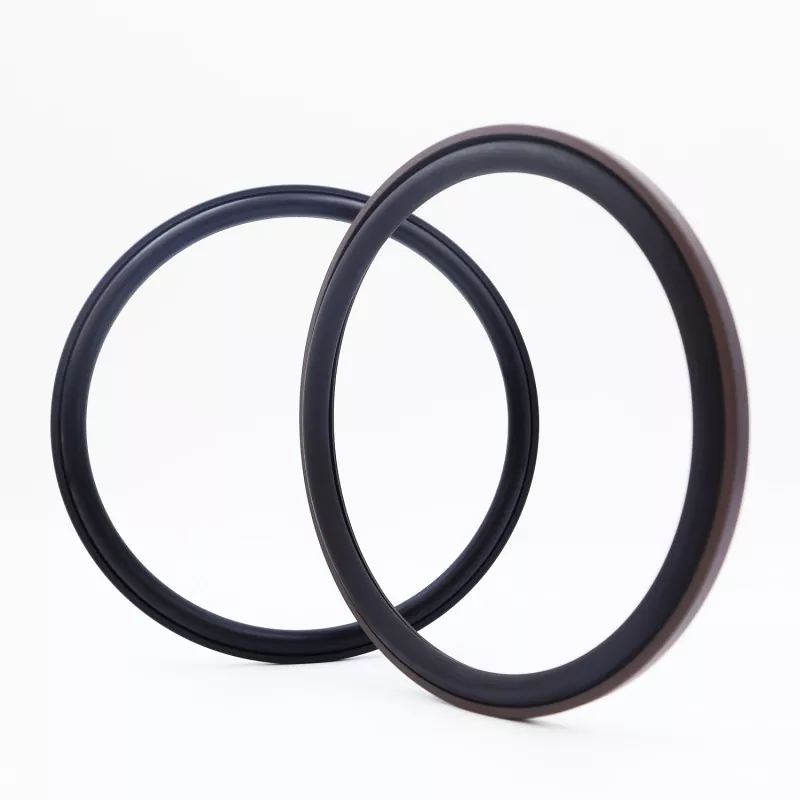

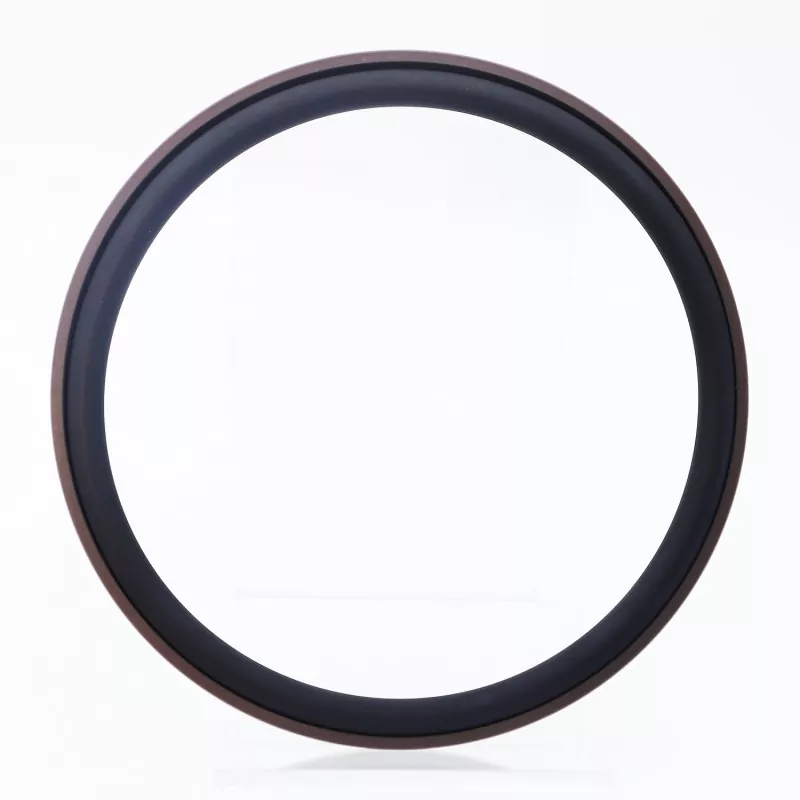

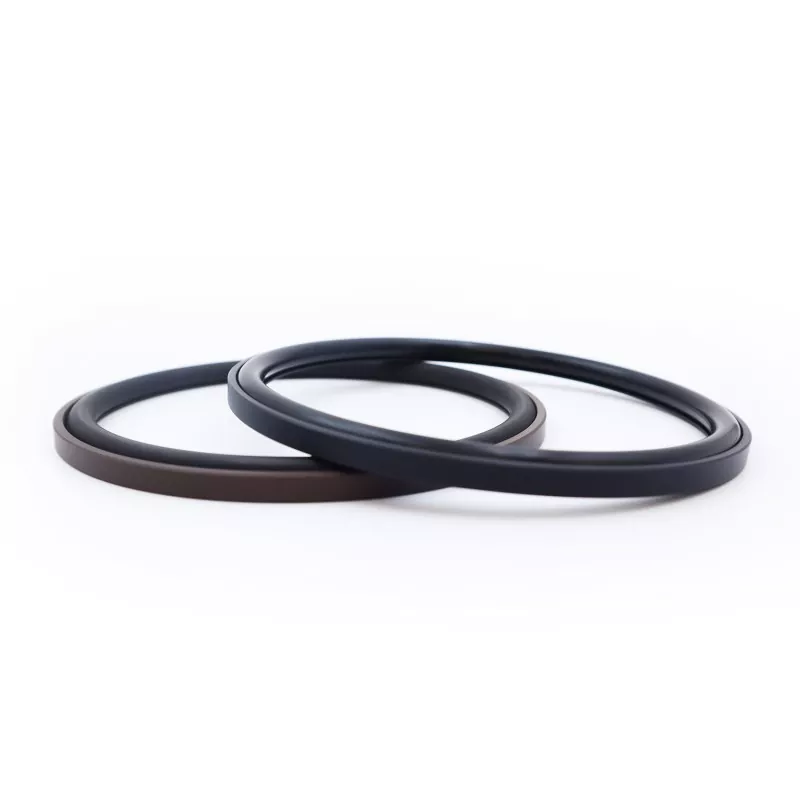

Axial Step Combined Seal terdiri daripada cincin pengedap bersudut tegak yang diperbuat daripada PTFE yang diisi dan cincin O getah; ia direka untuk aplikasi pengedap statik satu arah, seperti pengedap paksi (muka hujung) dan bebibir. Ia mempunyai hayat perkhidmatan yang panjang, prestasi pengedap yang sangat baik, rintangan kepada tekanan tinggi dan ultra tinggi, dan jejak struktur yang padat; ia juga sesuai untuk aplikasi pengedap tekanan air. Ia boleh didapati dalam dua versi: RC2871-A (untuk tekanan dalaman) dan RC2871-B (untuk tekanan luaran).
Pengedap yang berkesan dicapai melalui daya cengkaman berterusan yang dijana oleh pra-mampatan cincin-O, memberikan kesan pengedap yang menjana tenaga sendiri di mana prestasi pengedap bertambah baik apabila tekanan sederhana meningkat. Reka bentuk bebibir pada sisi gelang pengedap secara berkesan menghalang penyemperitan cincin O, membolehkannya mengendalikan keadaan tekanan tinggi dan tekanan ultra tinggi dengan mudah sambil kekal serasi dengan persekitaran pengedap tekanan air.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Sederhana |
|
≤300 |
-35 hingga +100 (dengan cincin O NBR) |
- |
Minyak hidraulik, emulsi, air, dll. |
|
-20 hingga +200 (dengan cincin O FKM) |

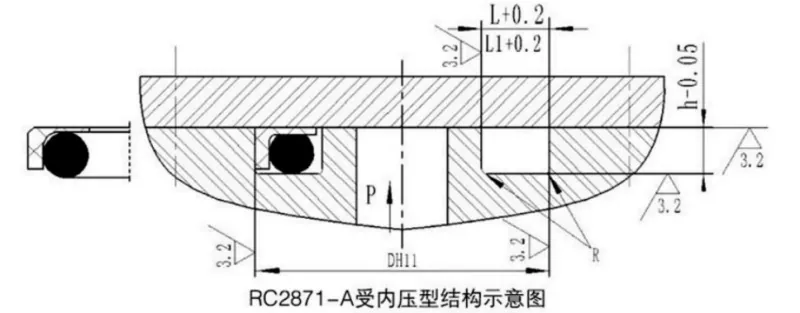

Meterai ini terdiri daripada cincin pengedap PTFE bersudut kanan dan cincin O; gelang-O menyediakan pra-mampatan, menjana daya pengapit yang diperlukan untuk mencapai pengedap. Di bawah tekanan, daya pengapit ini meningkat—bermakna lebih tinggi tekanan, lebih baik prestasi pengedap. Terima kasih kepada reka bentuk bebibir sisi gelang selipar, cincin O dihalang daripada tersemperit, membolehkan pengedap menahan tekanan tinggi.
Semua spesifikasi dalam julat parameter tersedia.
|
Julat diameter luar D H11 |
Kedalaman alur h-0.05 |
Lebar alur L+0.2 |
Lebar alur L1 + 0.2 Tekanan > 80 MPa |
Jejari sudut Rmaks |
Diameter wayar O-ring buat |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

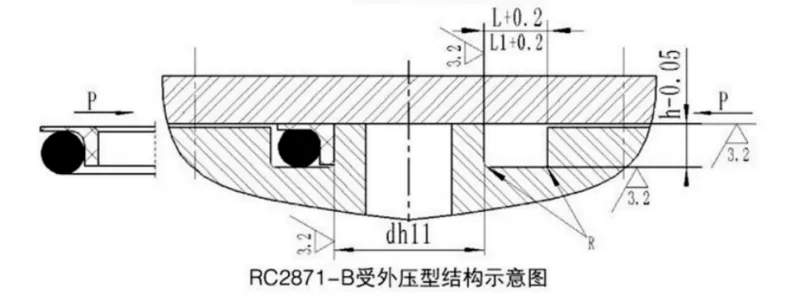

Semua spesifikasi dalam julat parameter tersedia.
|
Julat diameter dalam dh11 |
Kedalaman alur h-0.05 |
Lebar alur L+0.2 |
Lebar alur L1 + 0.2 Tekanan > 80 MPa |
Jejari sudut Rmaks |
Diameter wayar O-ring buat |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
