Meterai Gabungan Jenis C Axial

Untuk keperluan pengedap bebibir statik paksi, RC2872 Axial C-Type Combined Seal daripada Ruichen Sealing ialah pilihan yang diutamakan. Tersedia dalam konfigurasi Jenis A (tekanan dalaman) dan Jenis B (tekanan luar), ia direka untuk aplikasi pengedap statik satu arah pada hujung bebibir. Struktur bebibir penahan dua sisi menghapuskan risiko kegagalan penyemperitan cincin-O, manakala mekanisme pengedap bertenaga tekanan yang wujud memastikan rintangan tekanan yang luar biasa, menjadikannya ideal untuk keperluan pengedap tekanan air.

Hantar Pertanyaan

Penerangan Produk

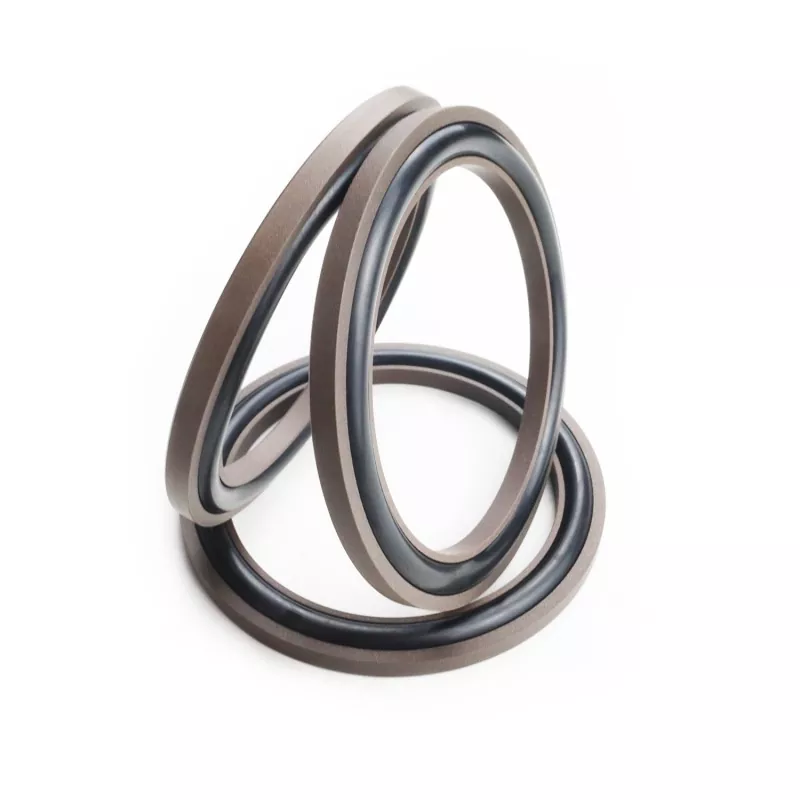

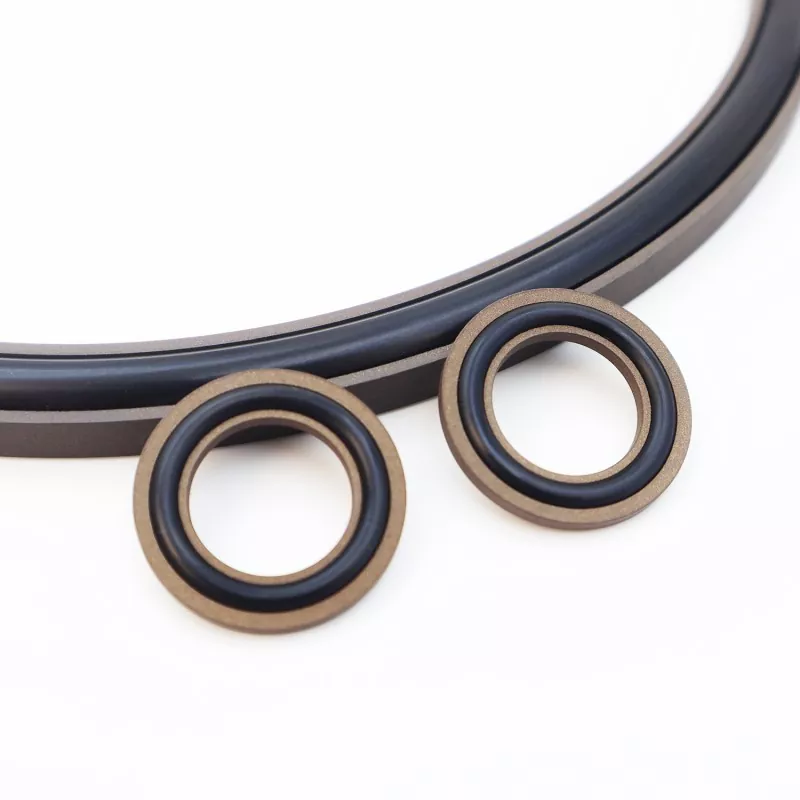

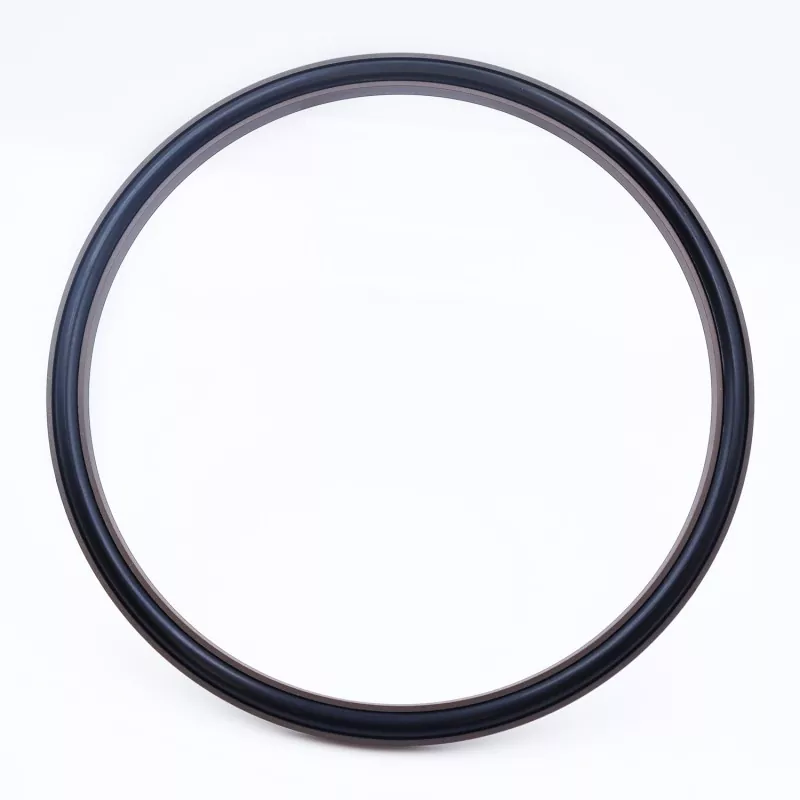

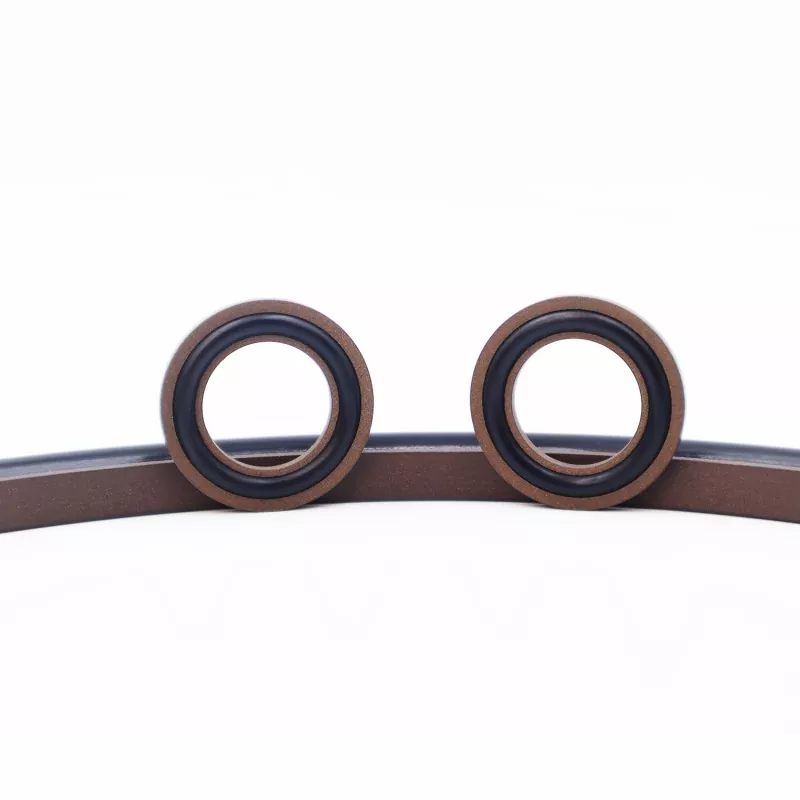

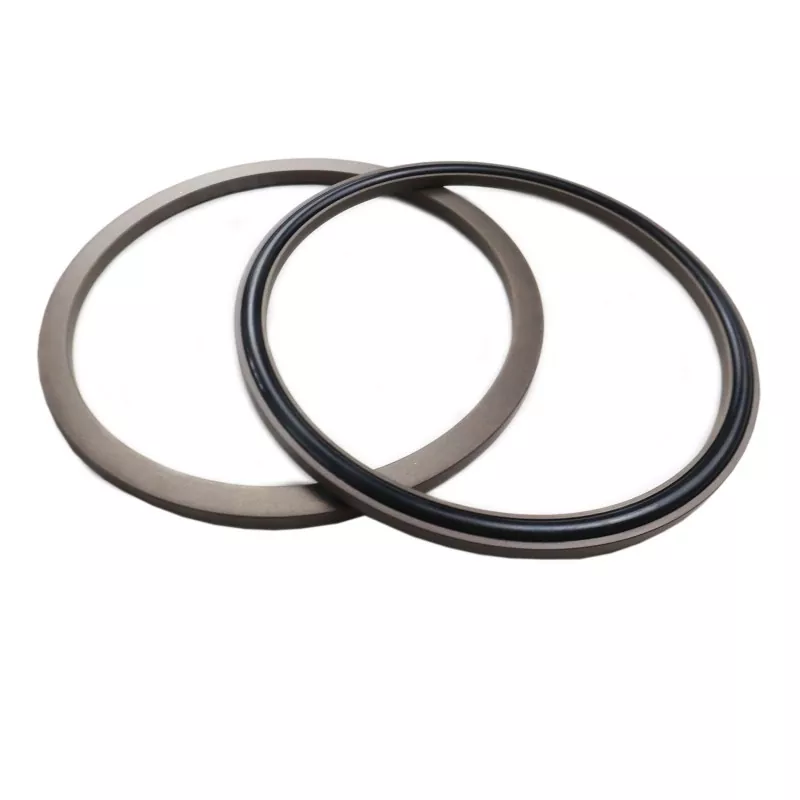

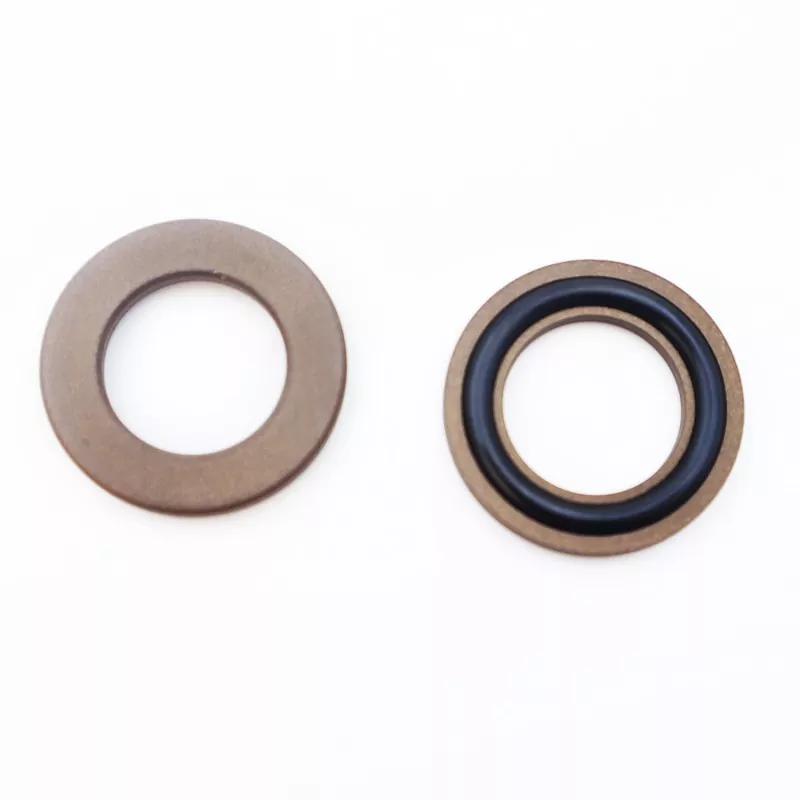

Axial C-Type Combined Seal terdiri daripada cincin pengedap berbentuk C yang diperbuat daripada PTFE yang diisi dan cincin O getah; ia direka untuk aplikasi pengedap statik seperti paksi (muka hujung) dan pengedap bebibir. Ciri utama termasuk hayat perkhidmatan yang panjang, prestasi pengedap yang sangat baik, rintangan tekanan tinggi dan jejak struktur yang padat; ia juga sesuai untuk aplikasi pengedap hidraulik. Terdapat dalam dua versi: RC2872-A (untuk tekanan dalaman) dan RC2872-B (untuk tekanan luaran).

Reka bentuk padat memudahkan pemasangan dalam ruang terkurung, memastikan pengedap yang boleh dipercayai dan hayat perkhidmatan yang dilanjutkan semasa operasi jangka panjang. Rangkaian penuh spesifikasi tersedia dalam stok, dengan perkhidmatan yang disediakan kepada pembeli global termasuk pemilihan teknikal, pertanyaan harga dan pesanan pukal.

Syarat Operasi yang Berlaku

Tekanan (MPa)	Suhu (°C)	Kelajuan (m/s)	Sederhana
≤100	-35 hingga +100 (dengan cincin O NBR)	-	Minyak hidraulik, emulsi, air, dll.
	-20 hingga +200 (dengan cincin O FKM)

Prinsip dan Aplikasi

Meterai ini terdiri daripada cincin pengedap PTFE berbentuk C dan cincin O; gelang-O menyediakan pra-mampatan, menjana daya pengapit yang diperlukan untuk mencapai pengedap. Di bawah tekanan, daya pengapit ini meningkat—bermaksud pengedap berfungsi lebih baik apabila tekanan meningkat. Terima kasih kepada reka bentuk dua bebibir cincin selipar, cincin-O dihalang daripada tersemperit, membolehkan pengedap menahan tekanan tinggi.

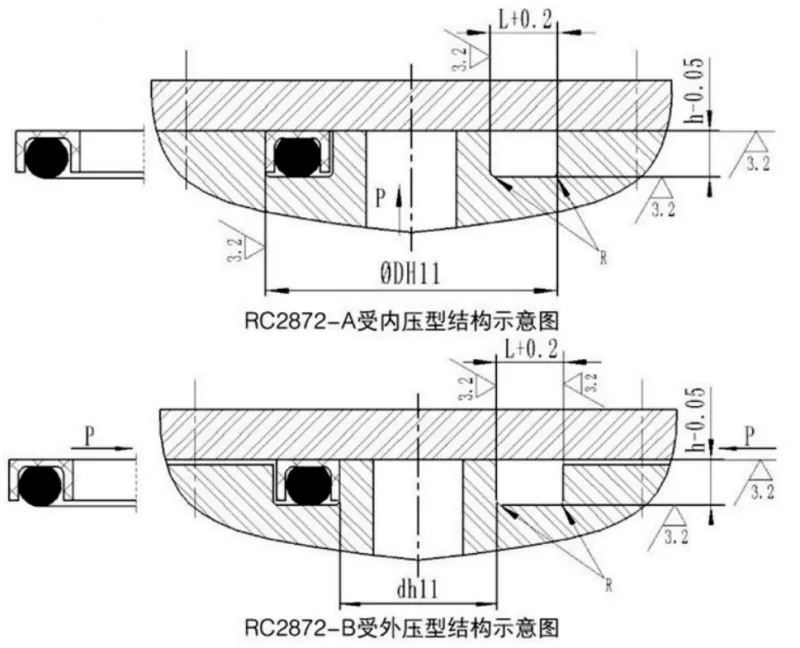

Axial C-Type Combined Seal

Jadual Spesifikasi

1. RC2872-A Jadual Spesifikasi Jenis Tahan Tekanan Dalaman

Semua spesifikasi dalam julat parameter tersedia.

Julat diameter luar D H11	Kedalaman alur h-0.05	Lebar alur L+0.2	Jejari Sudut Rmaks	Diameter wayar O-ring buat
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B Jenis Tekanan Luaran: Jadual Spesifikasi

Semua spesifikasi dalam julat parameter tersedia.

Julat diameter dalam d h11	Kedalaman alur h-0.05	Lebar alur L+0.2	Jejari Sudut Rmaks	Diameter wayar O-ring buat
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
