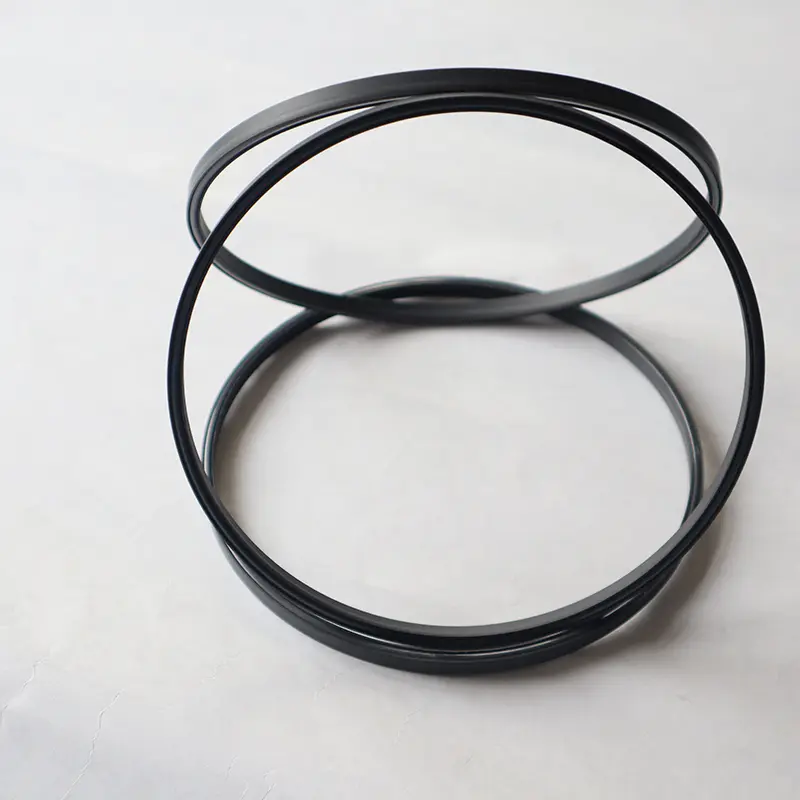

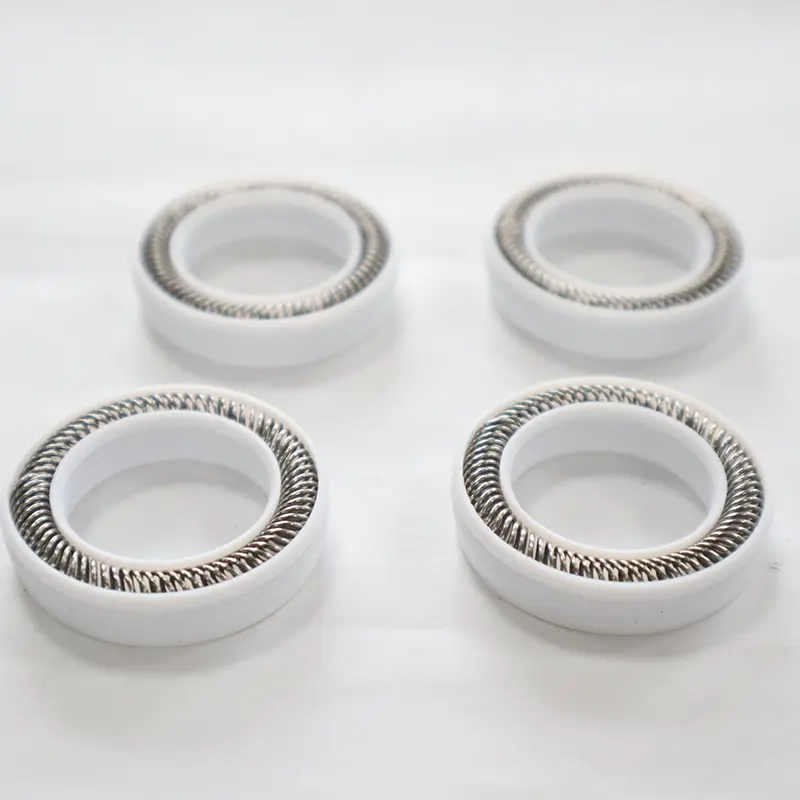

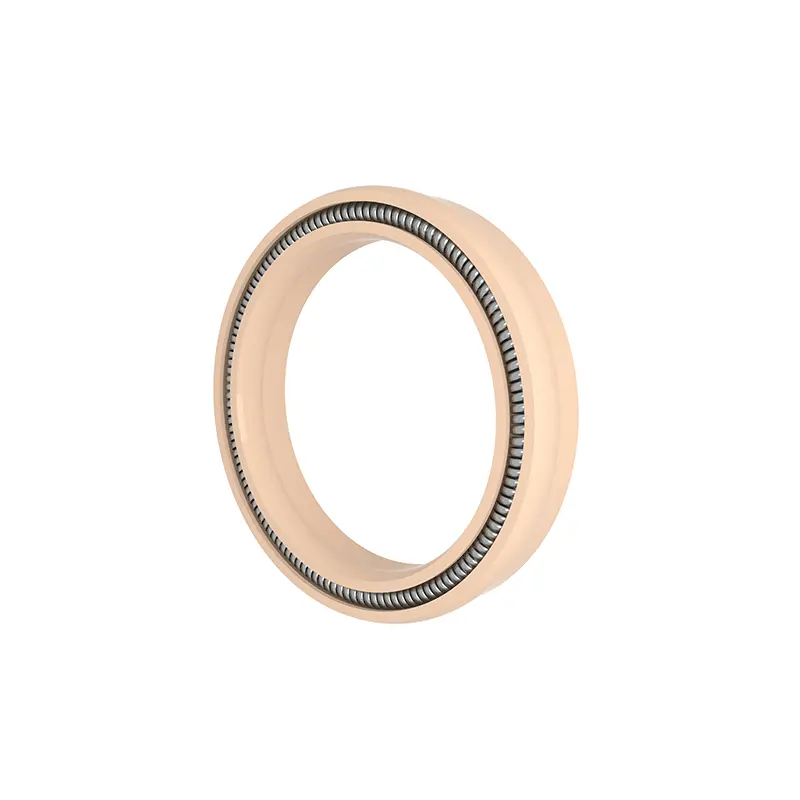

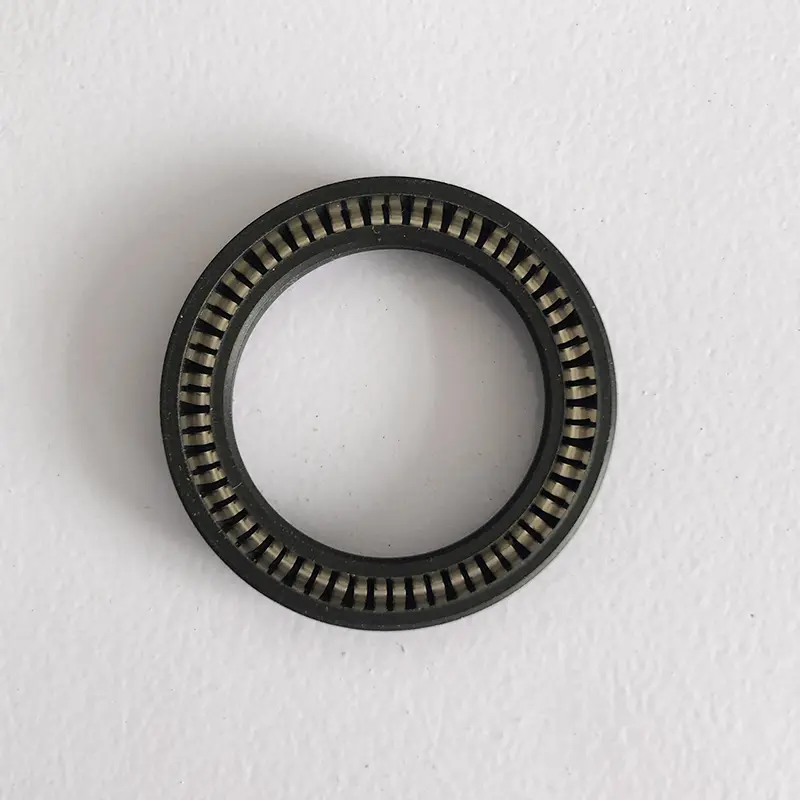

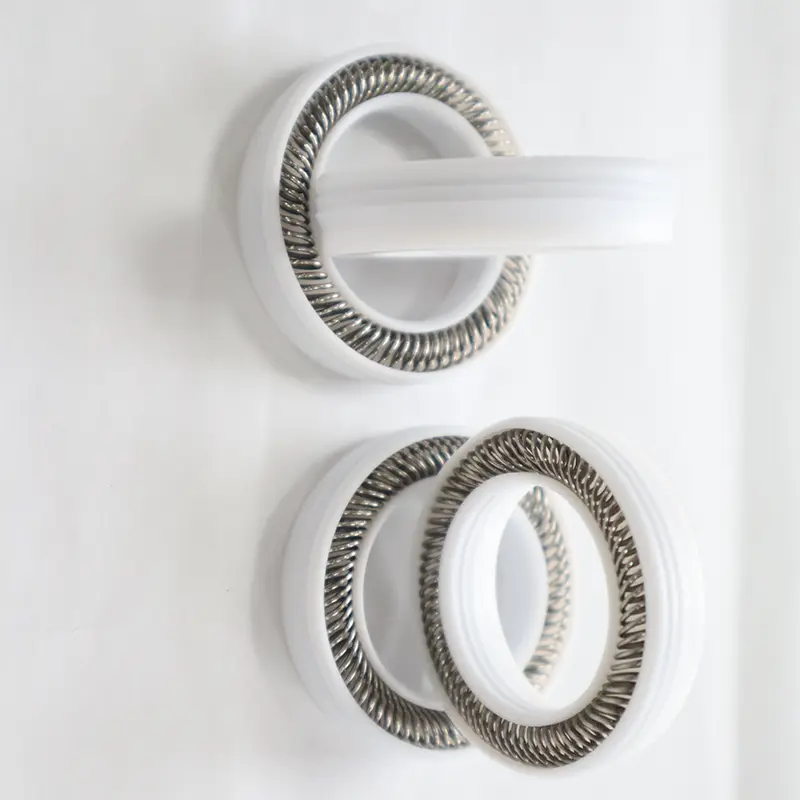

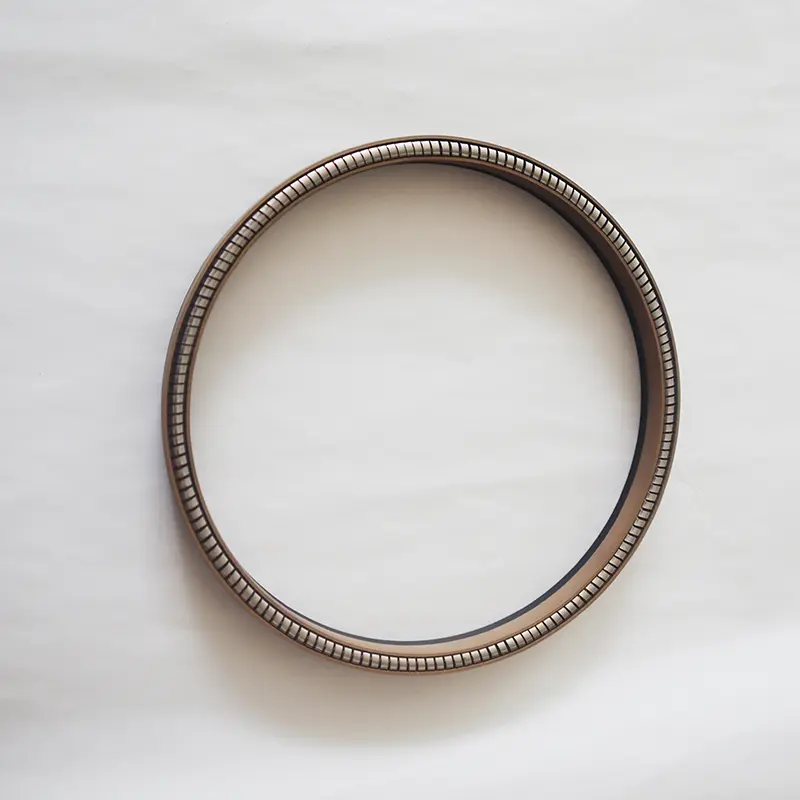

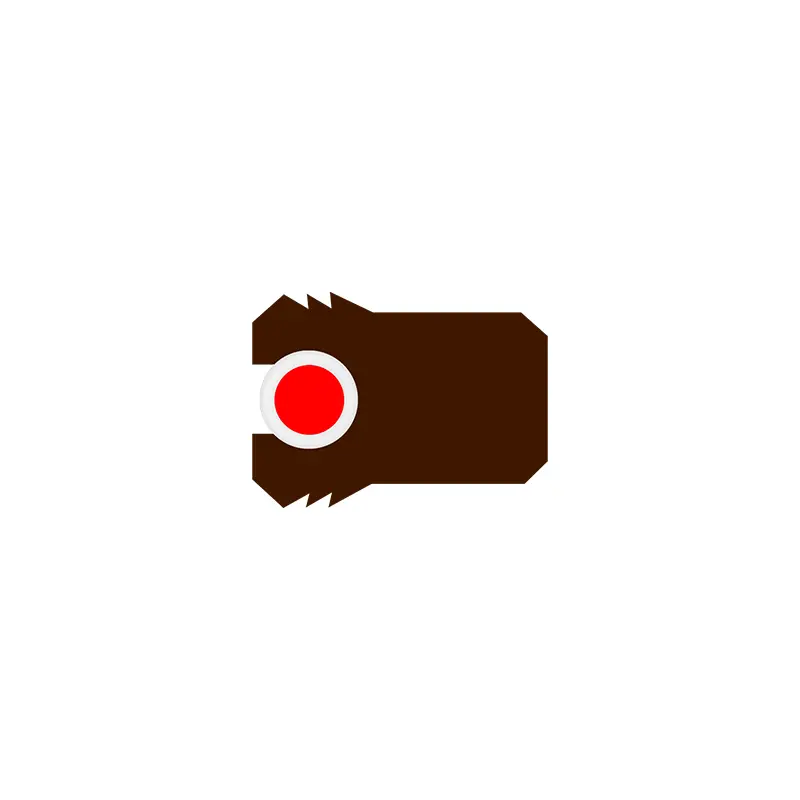

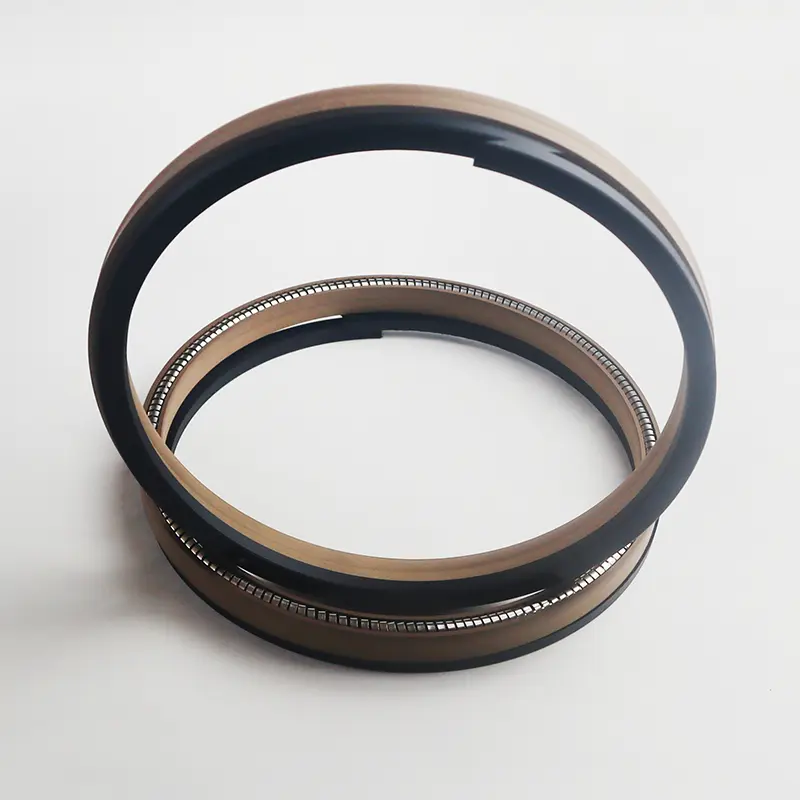

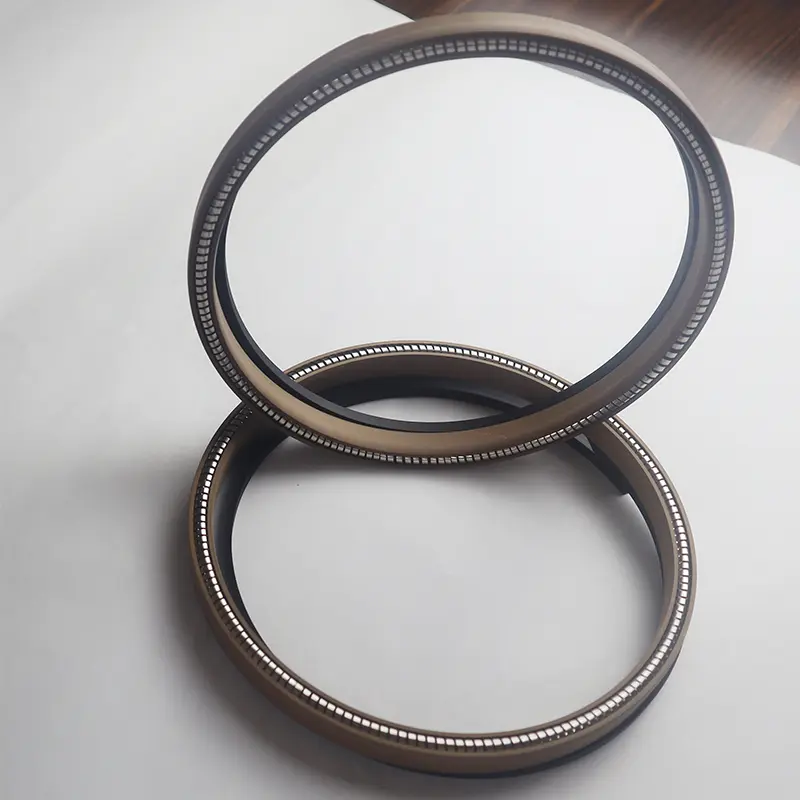

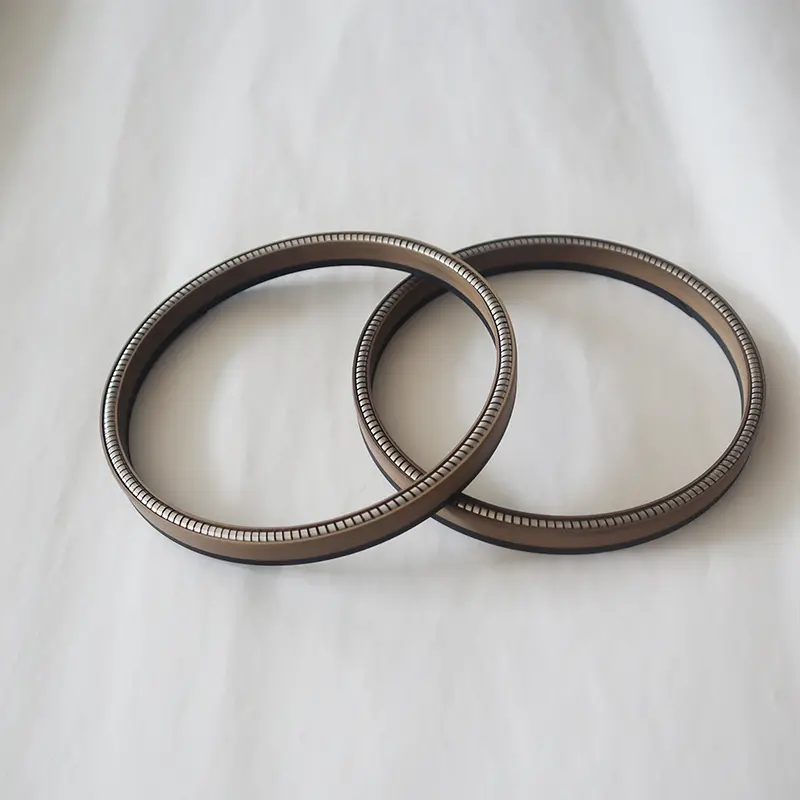

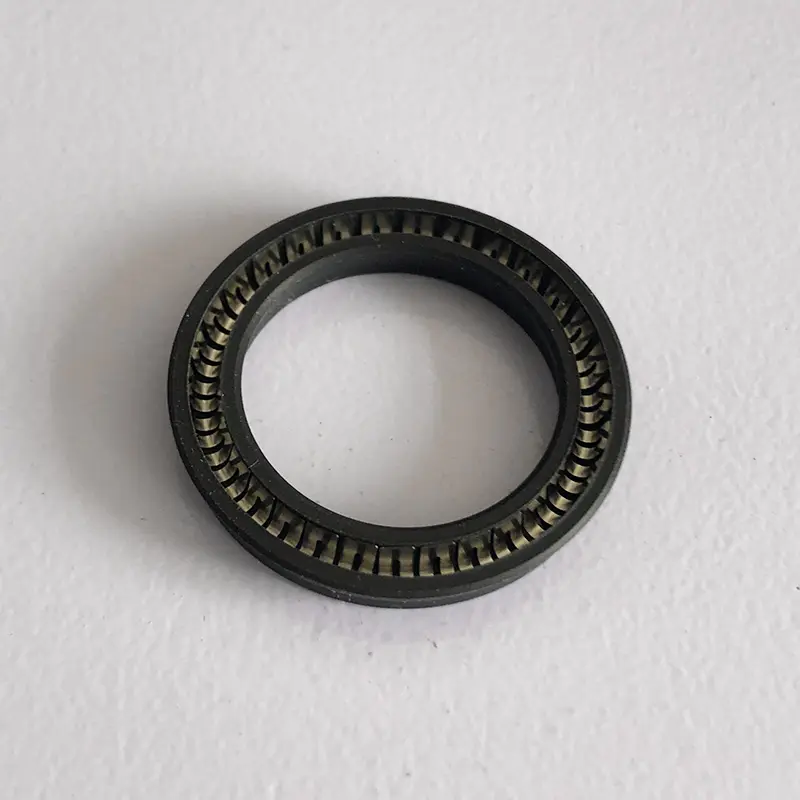

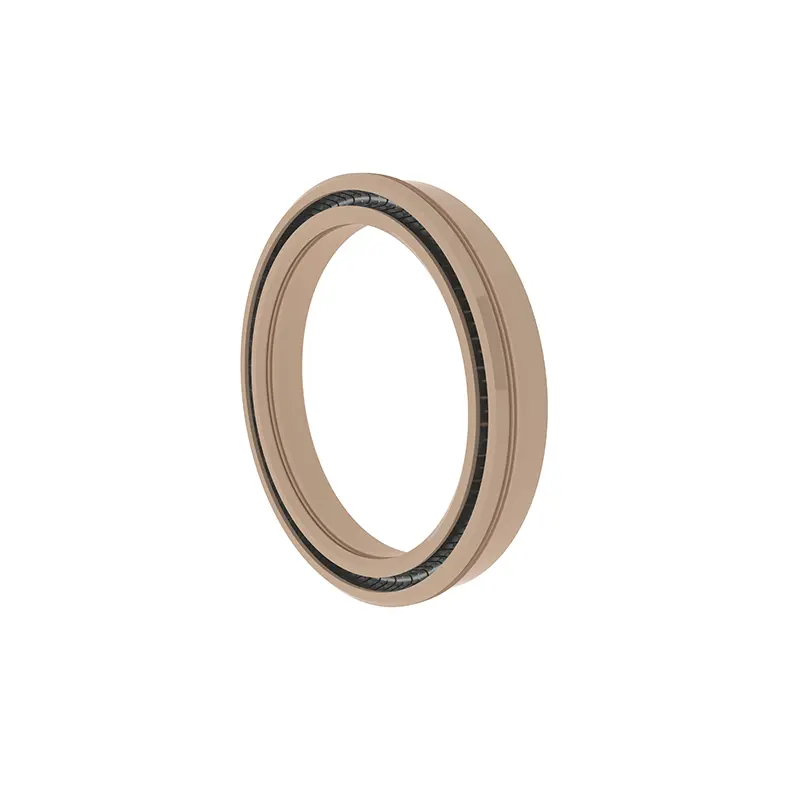

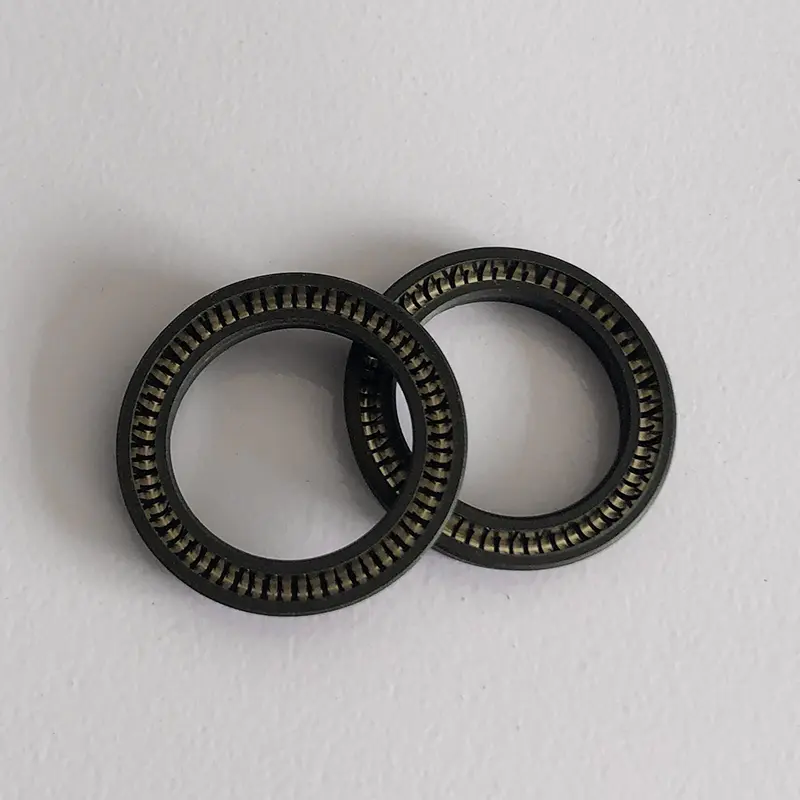

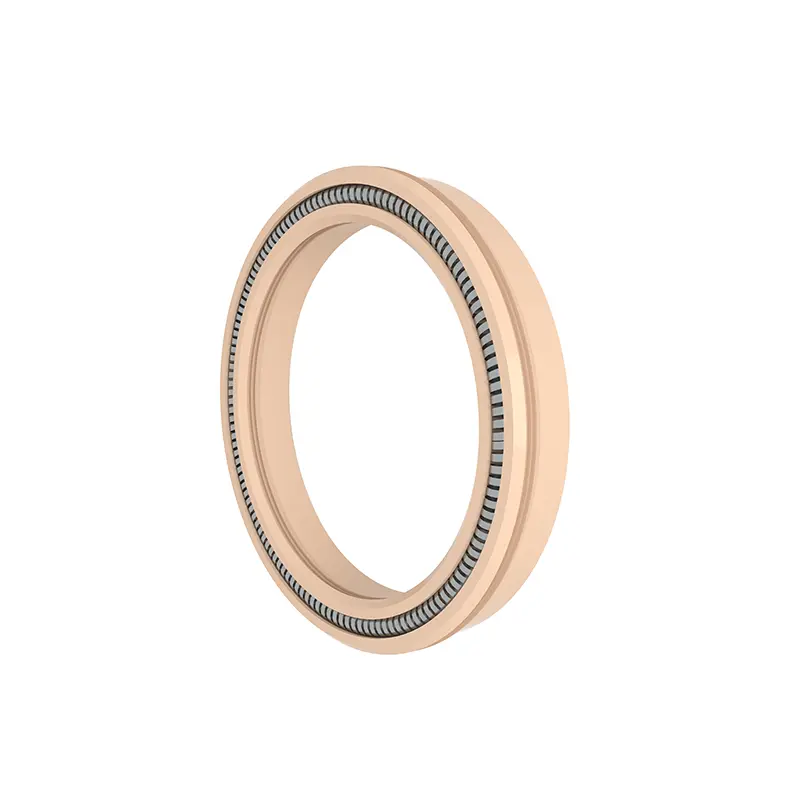

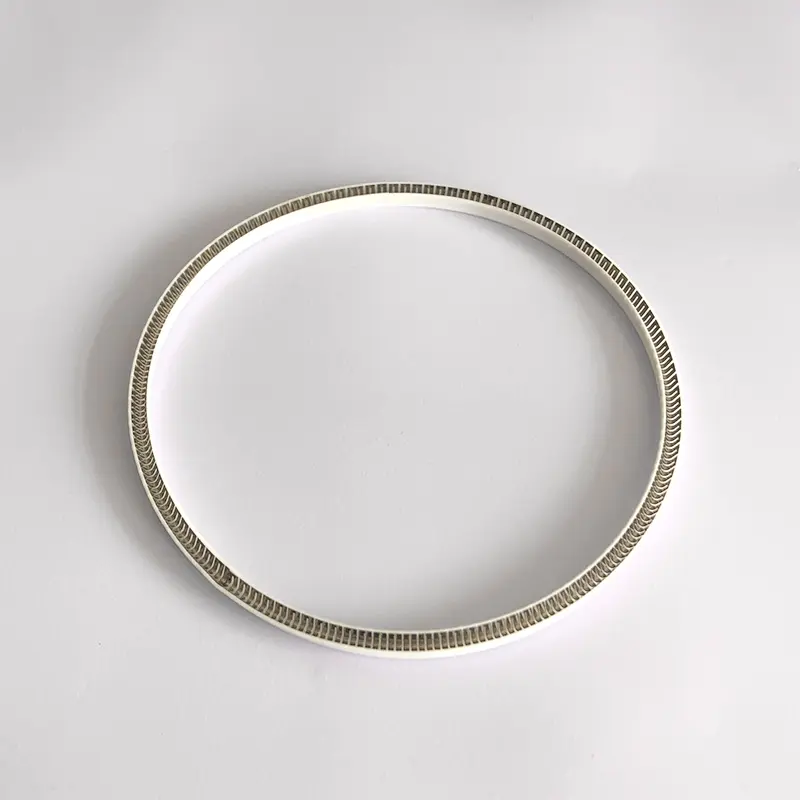

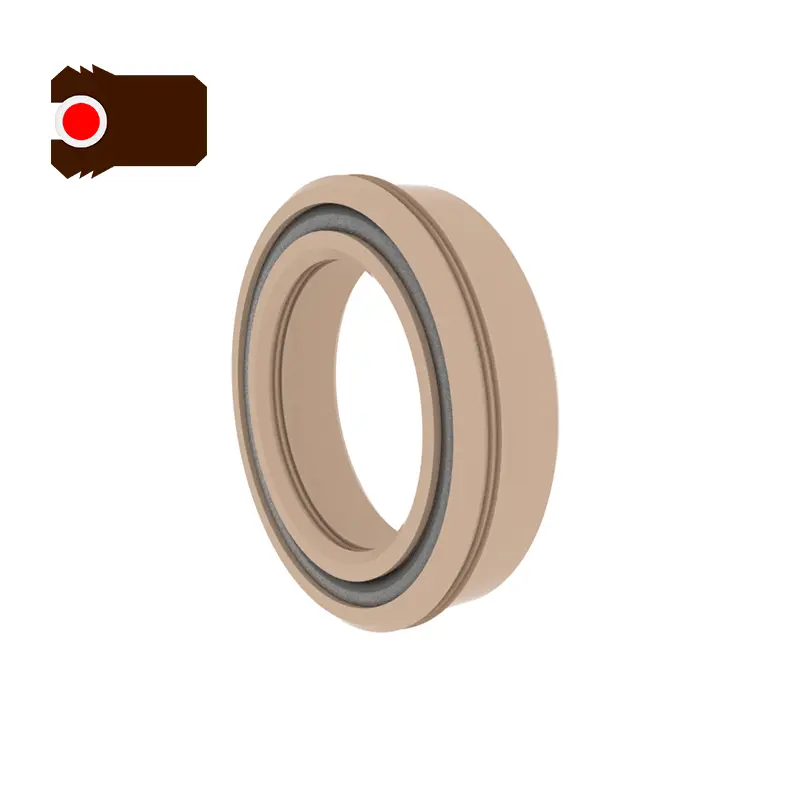

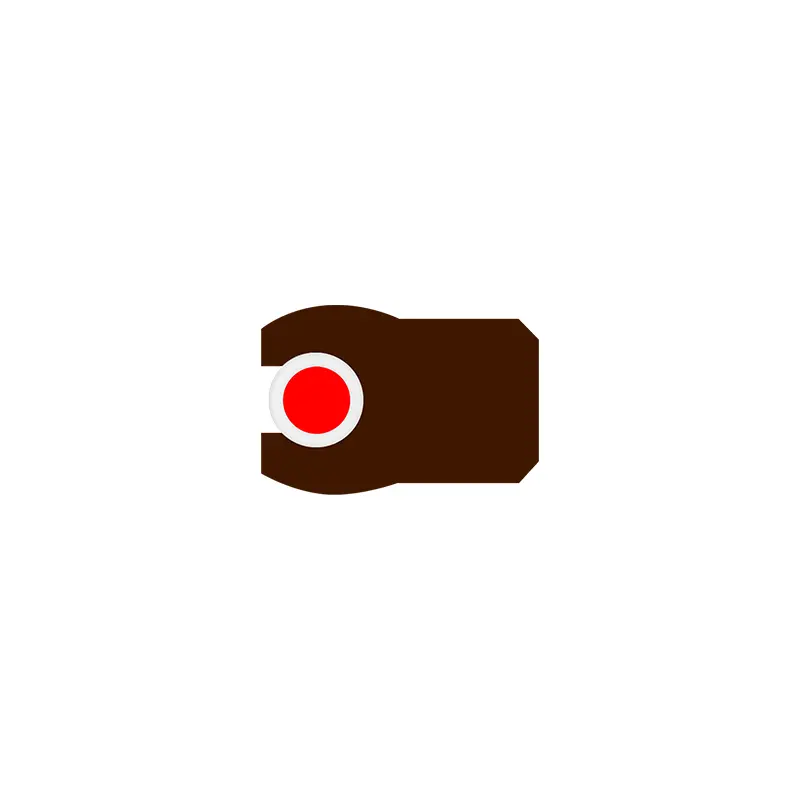

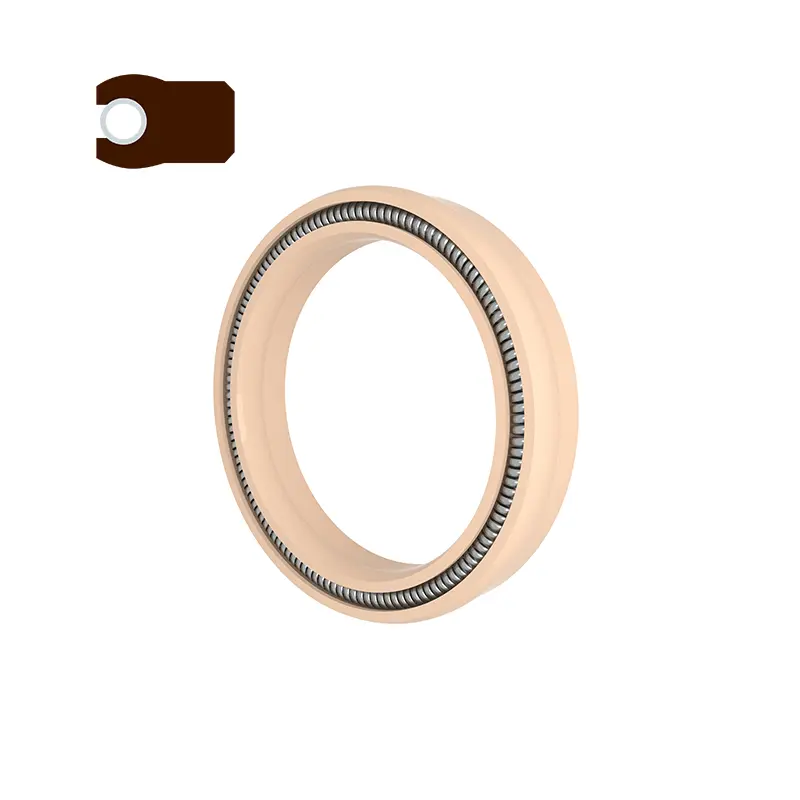

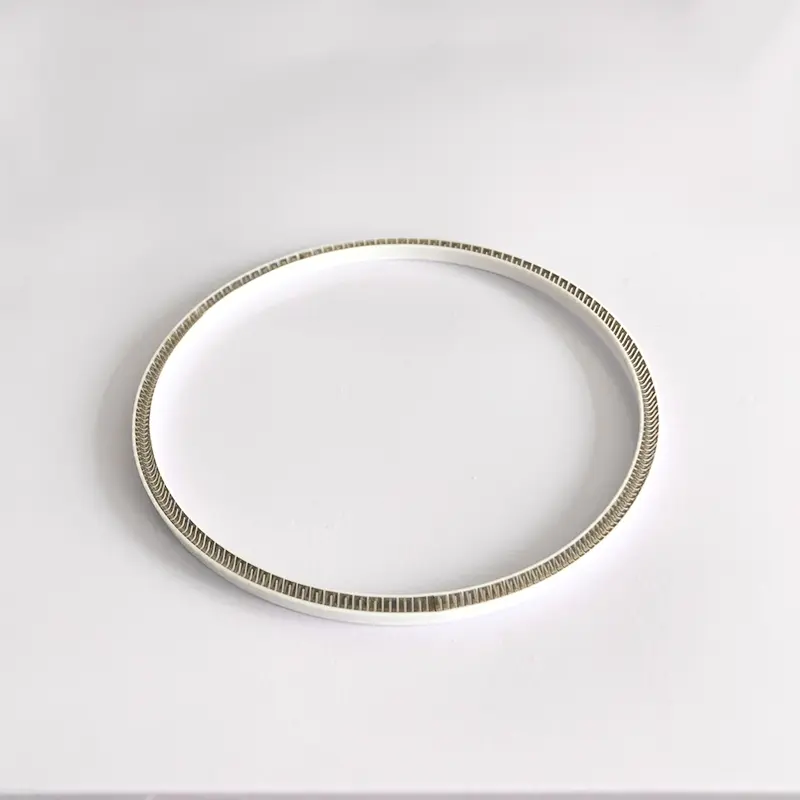

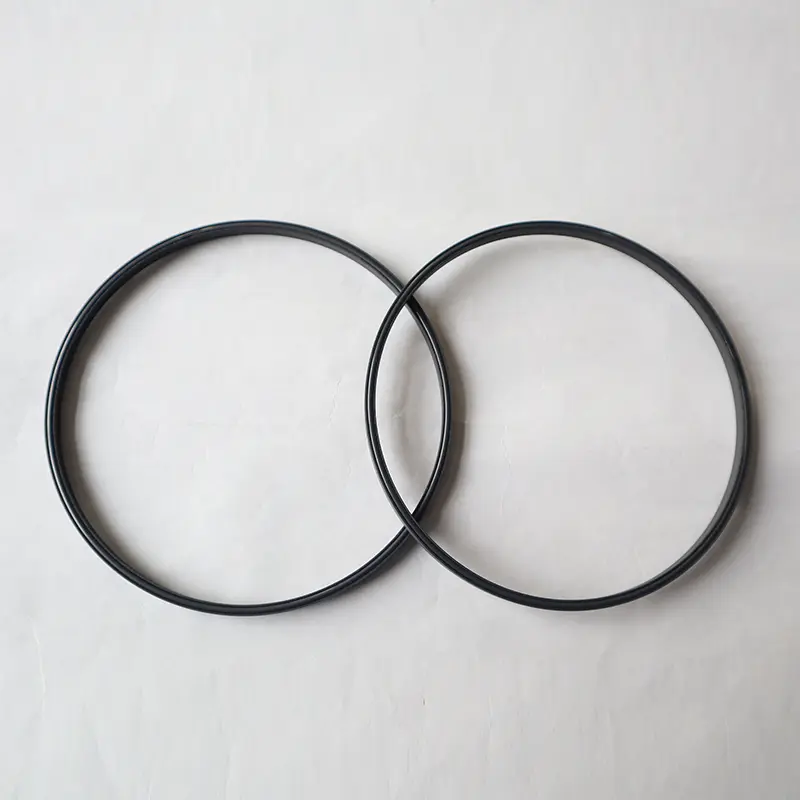

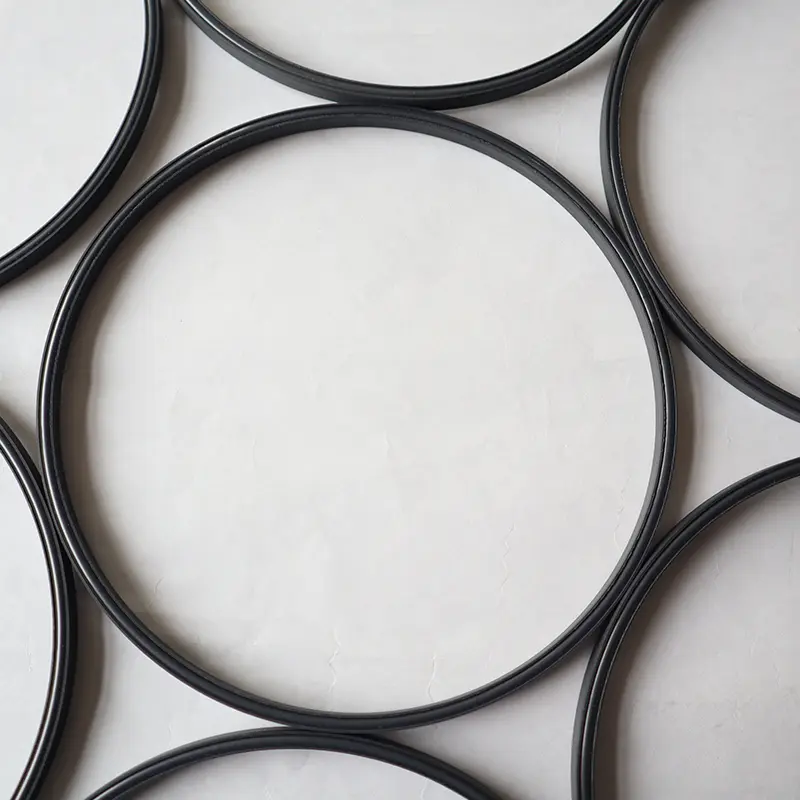

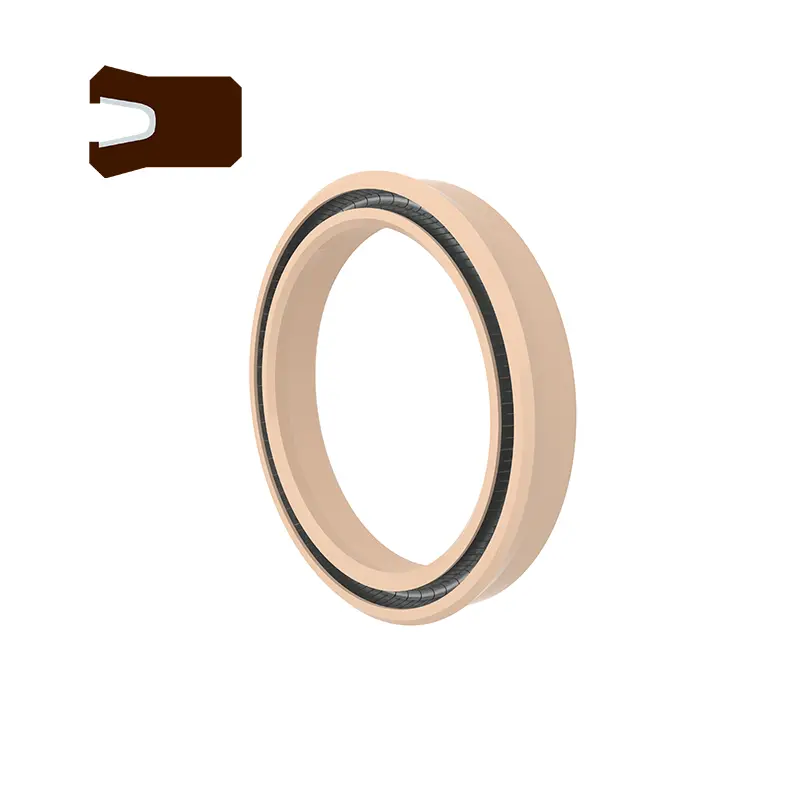

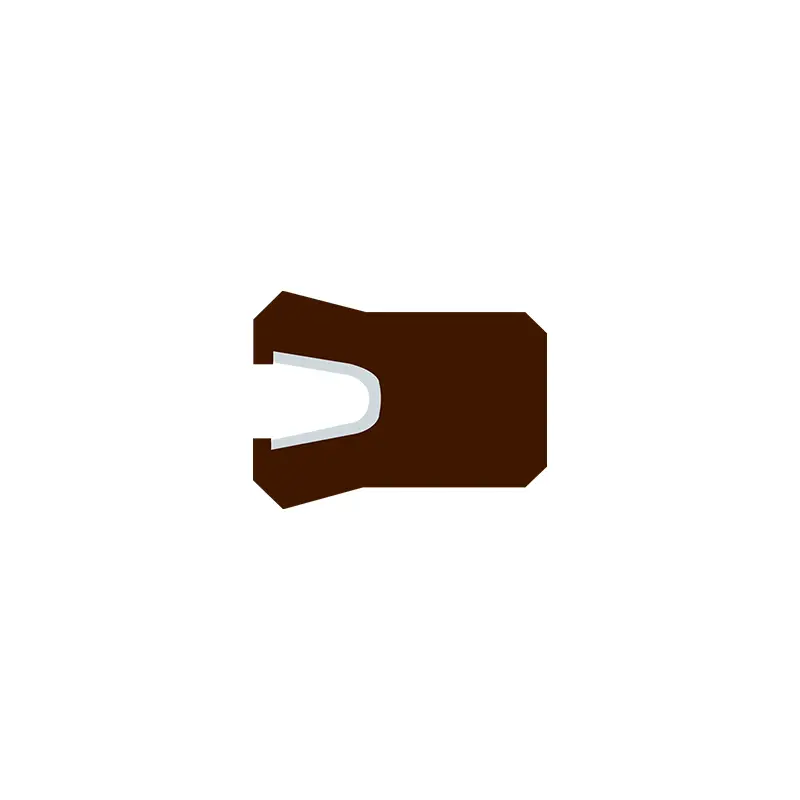

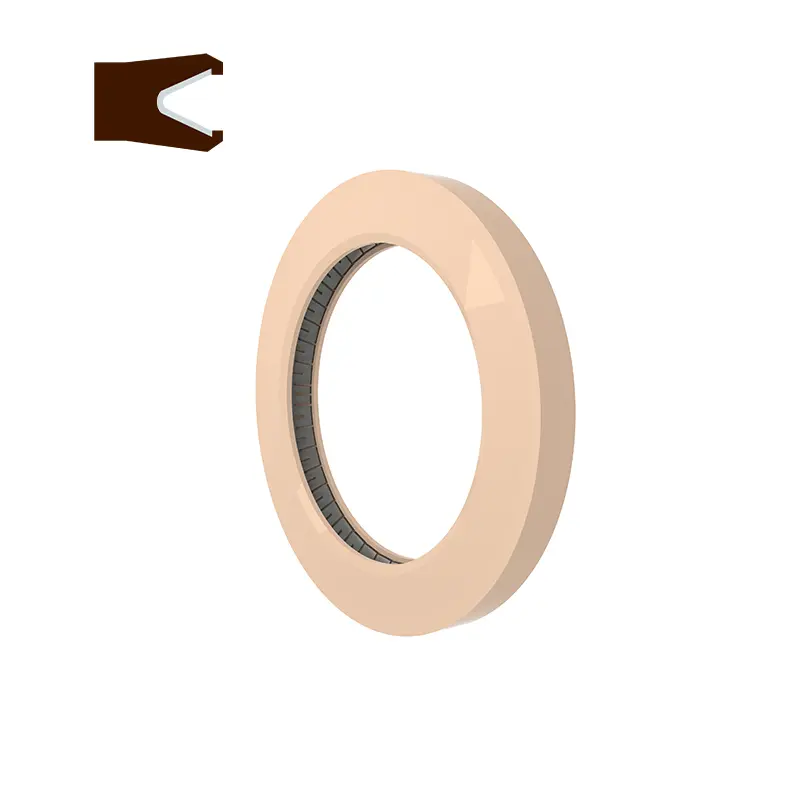

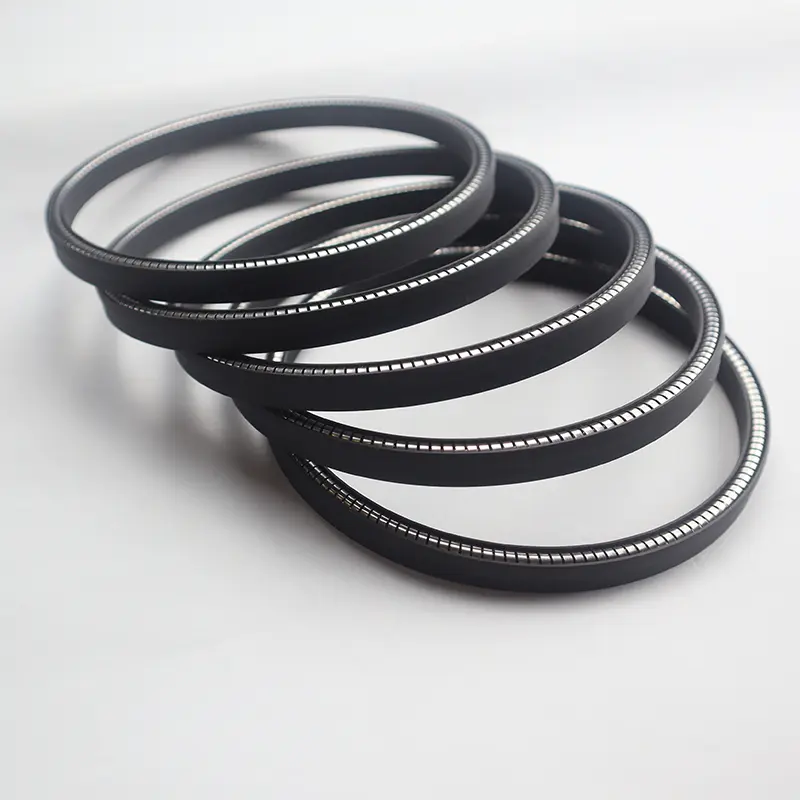

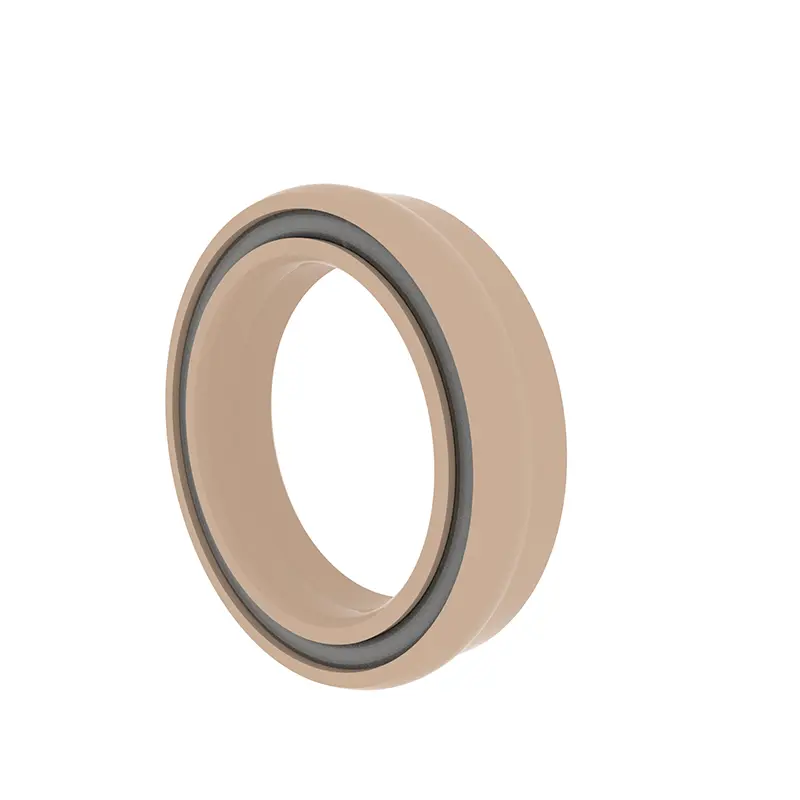

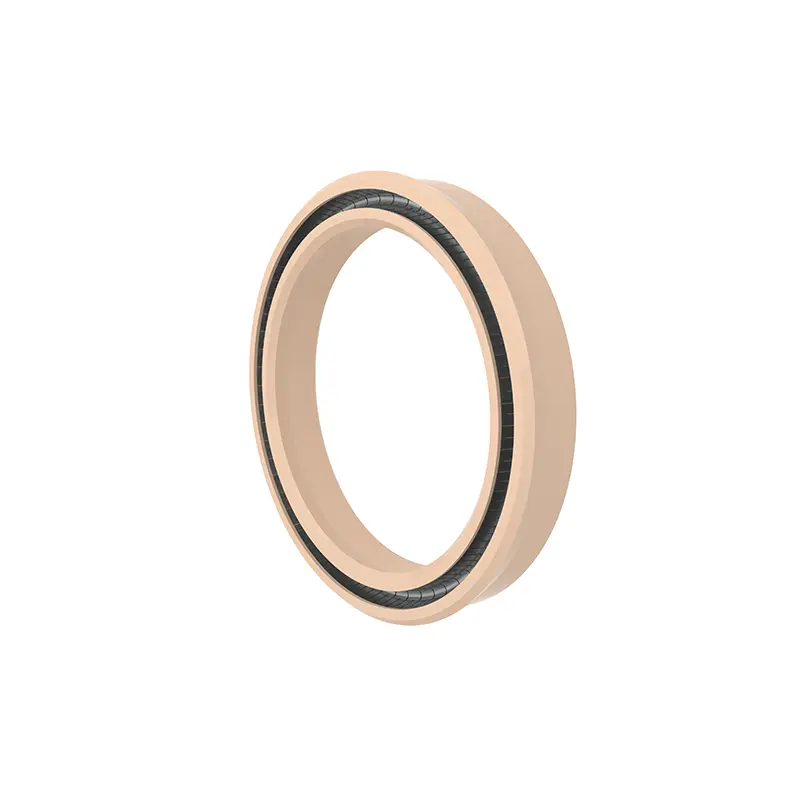

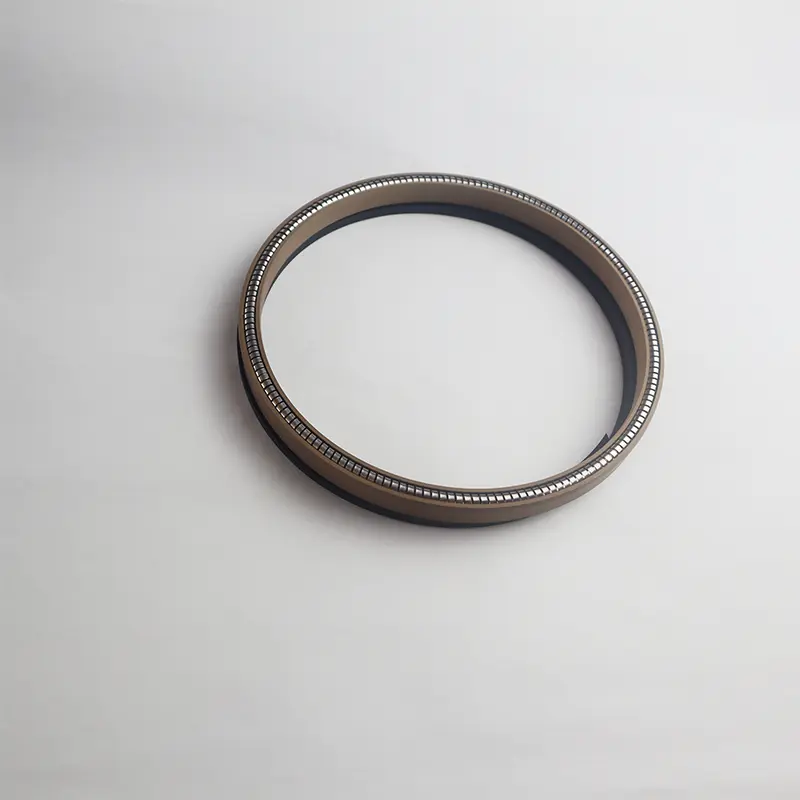

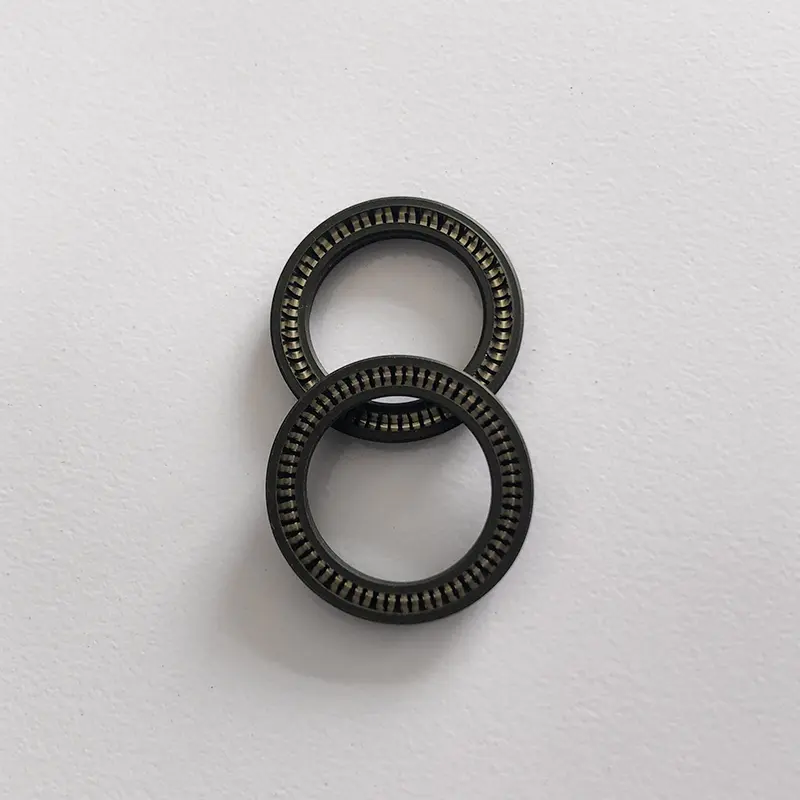

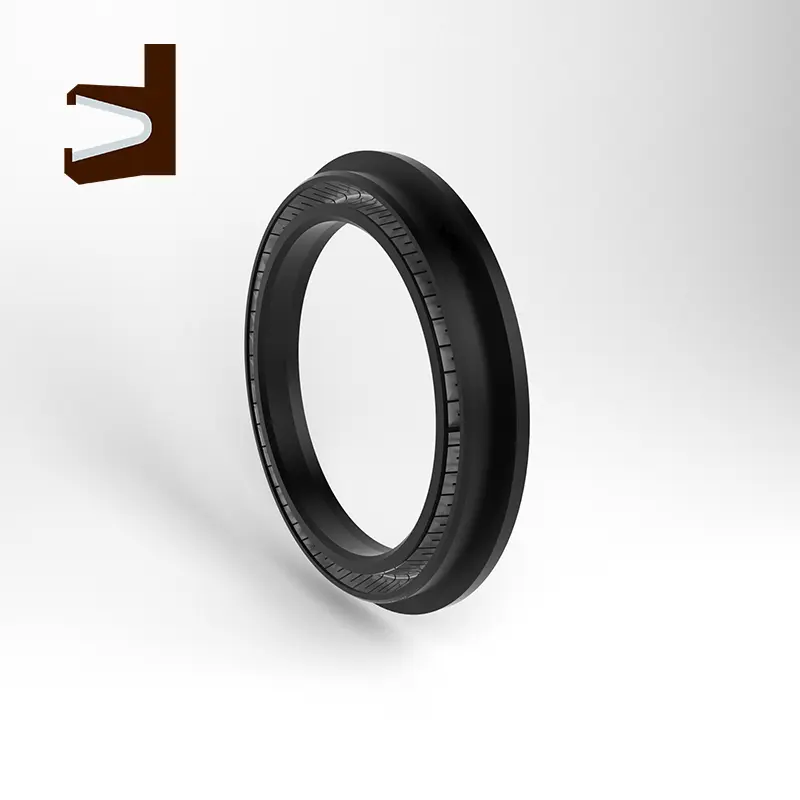

Seal bertenaga musim bunga FS kami adalah meterai bertenaga spring universal yang tinggi untuk lubang aci dengan struktur simetri dan lubang aci sejagat, yang sesuai untuk pelbagai senario perindustrian. Siri produk ini dibahagikan kepada jenis, jenis b, jenis bo, jenis C, jenis D dan jenis DO. Antaranya, jenis Bo dan jenis yang mengamalkan kombinasi plastik dan bersalut O-ring yang berfungsi tinggi, yang mempunyai rintangan media yang sangat baik; Jenis C, Jenis D dan Jenis Do Adopted Struktur Bibir Bergiat untuk meningkatkan lagi keupayaan pengedap, terutamanya sesuai untuk keadaan kerja tekanan tinggi dengan tekanan melebihi 40MPa.
FS Universal Spring Energized Seal menyokong pelbagai bahan cincin pengedap (seperti PTFE, UPE, PK, dan lain-lain) dan mata air keluli tahan karat (pilihan berbentuk O atau berbentuk V), dan boleh melakukan prestasi yang sangat baik dalam media dan keadaan kerja yang berbeza. Reka bentuk universal lubang aci memudahkan proses pemilihan dan pemasangan, dan digunakan secara meluas dalam sistem hidraulik tekanan tinggi, peralatan pneumatik, dan pengedap media khas dalam bidang kimia, petroleum, tenaga, dan lain-lain.
Ciri dan aplikasi produk:
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan MPA | Kelajuan m/s | Suhu ℃ | Medium | |
| <40, lebar alur yang berkenaan l > 40mpa, sila gunakan lebar alur l1 | <10 | Kerana/ke -35 ~+250 | Yang lain -200 ~+250 | Semua cecair, bahan kimia, gas |
Pemilihan bahan

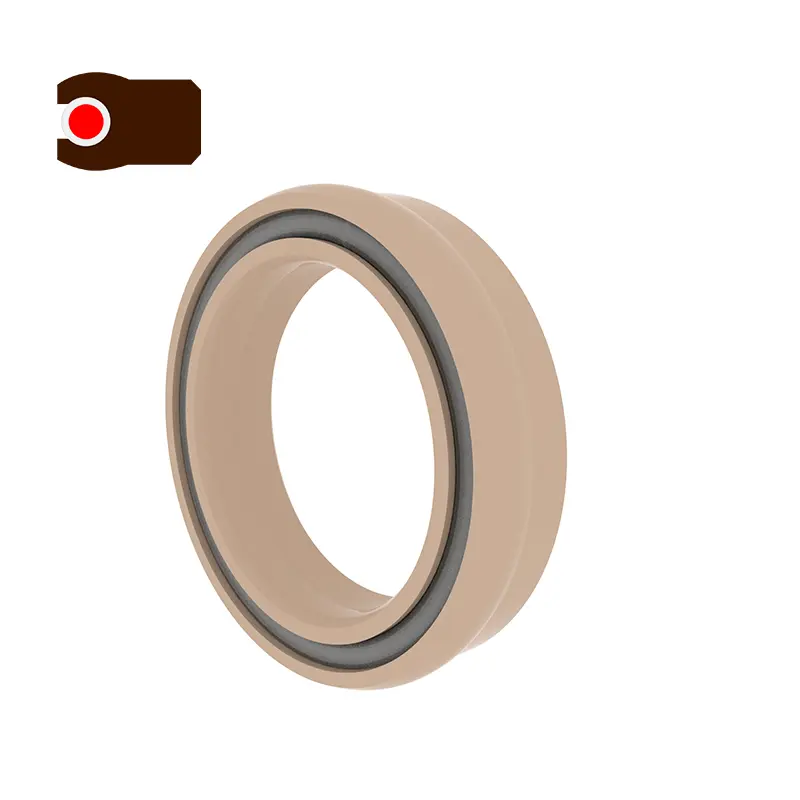

1. Bo, lakukan elastomer: O-ring bersalut.
2. Bahan cincin pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.

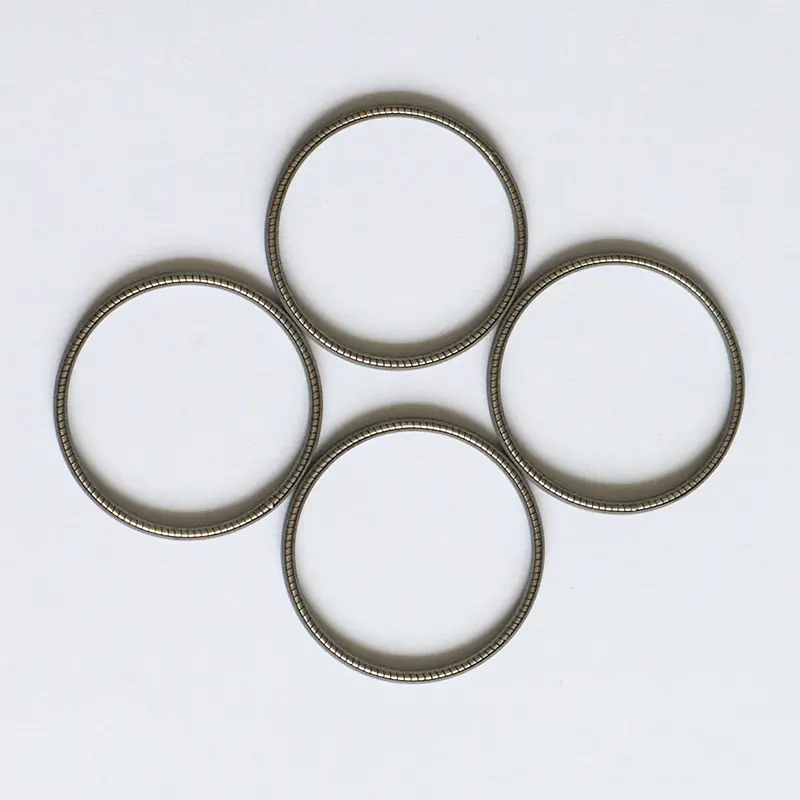

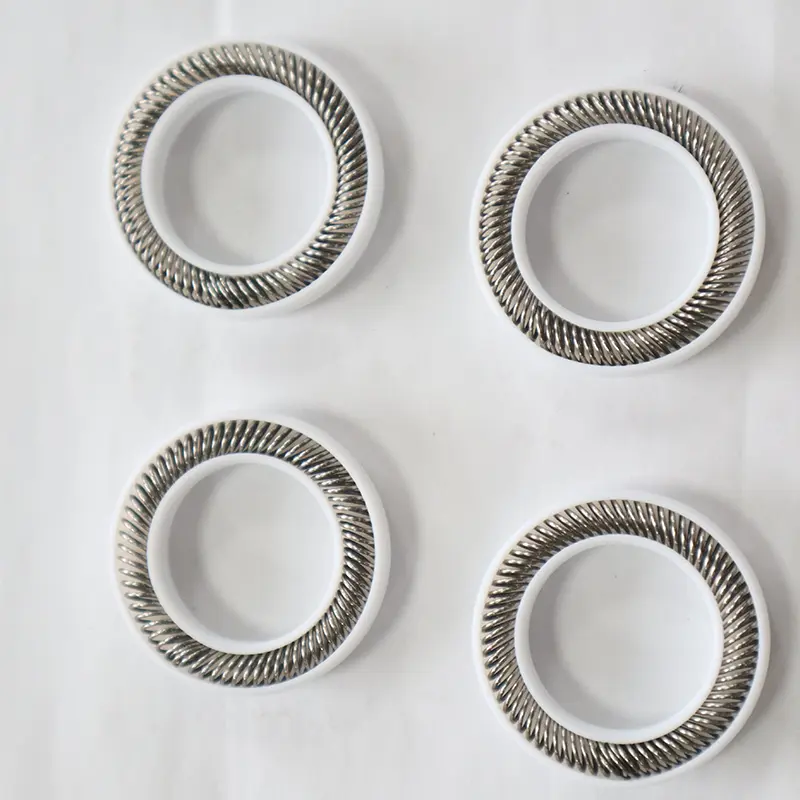

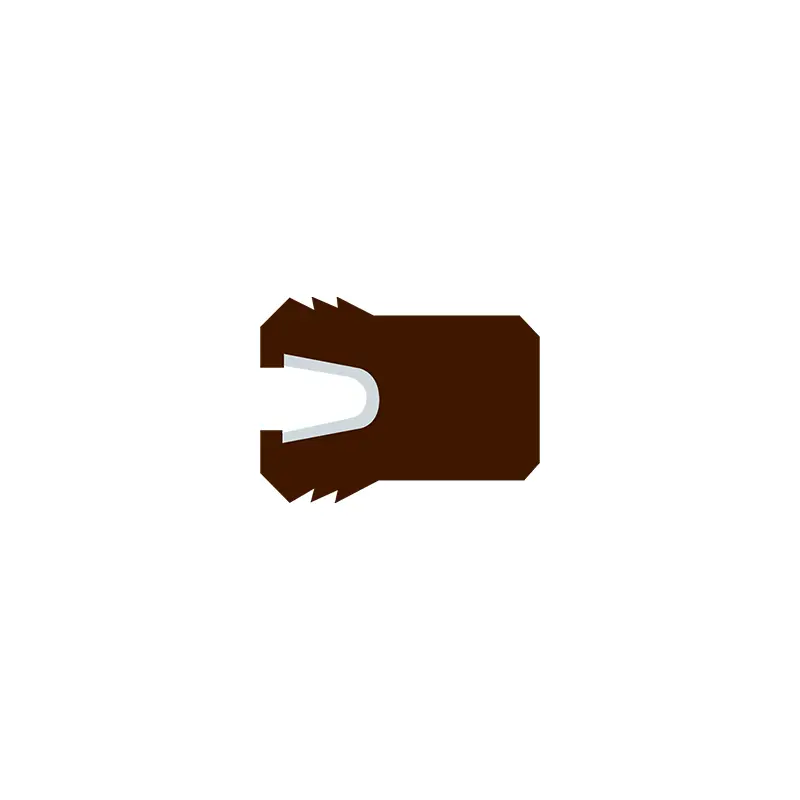

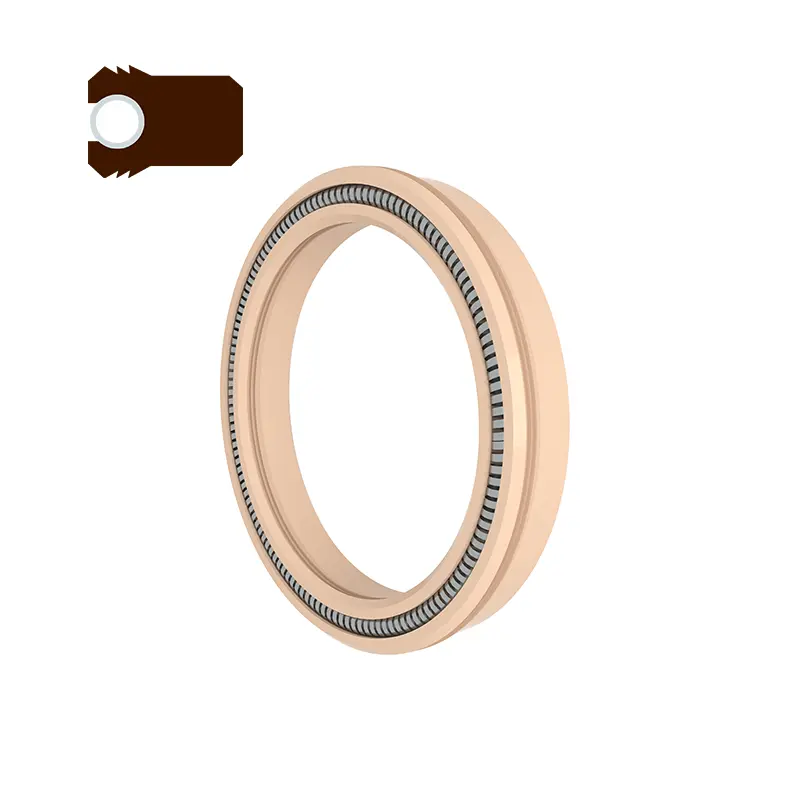

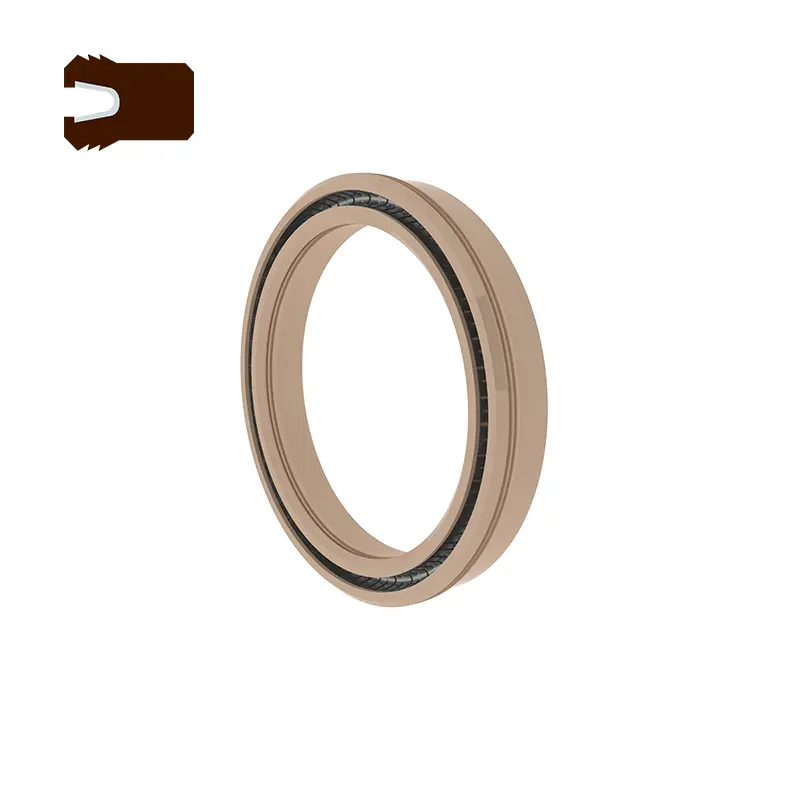

3. Spring keluli tahan karat boleh memilih mata air berbentuk O dan mata air berbentuk V.
Contoh pesanan
FS-A-40*46*4.7-PTFE4 D*D*L A-Type Pan Seal, bahan cincin pengedap ialah PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO-TYPE PAN SEAL, Bahan cincin pengedap adalah PTFE4, dengan salutan O-ring

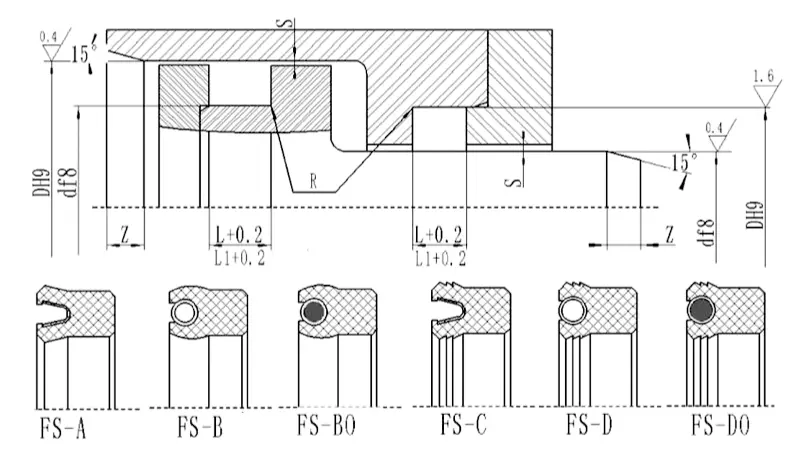

Spesifikasi (semua saiz dalam julat parameter tersedia)
| d | D | L+0.2 | L1+0.2(Berkenaan dengan tekanan> 40mpa) | Clearance Radial Smax | Panjang chamfer Zmin | Rmax | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Nota: Spesifikasi yang diperlukan tidak disenaraikan dalam jadual ini. Sila hubungi kami.
Kami boleh membekalkan produk dengan maksimum 1600mm.
