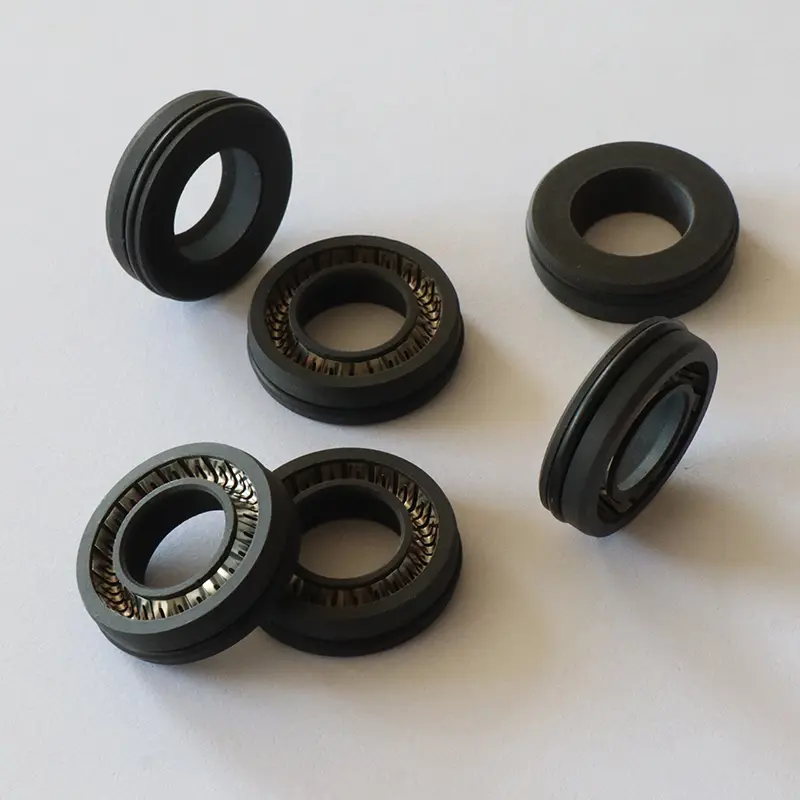

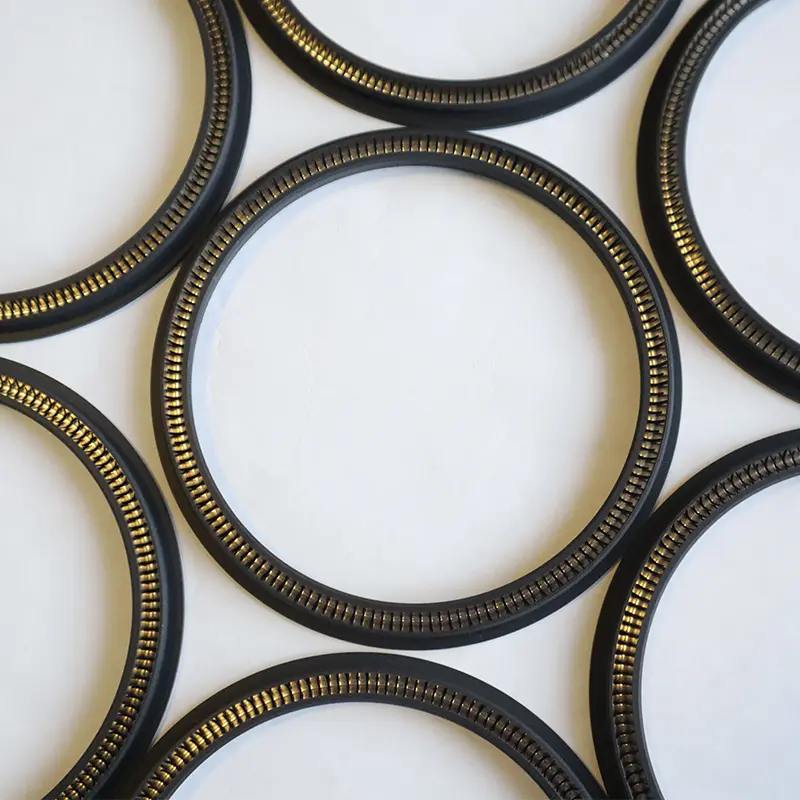

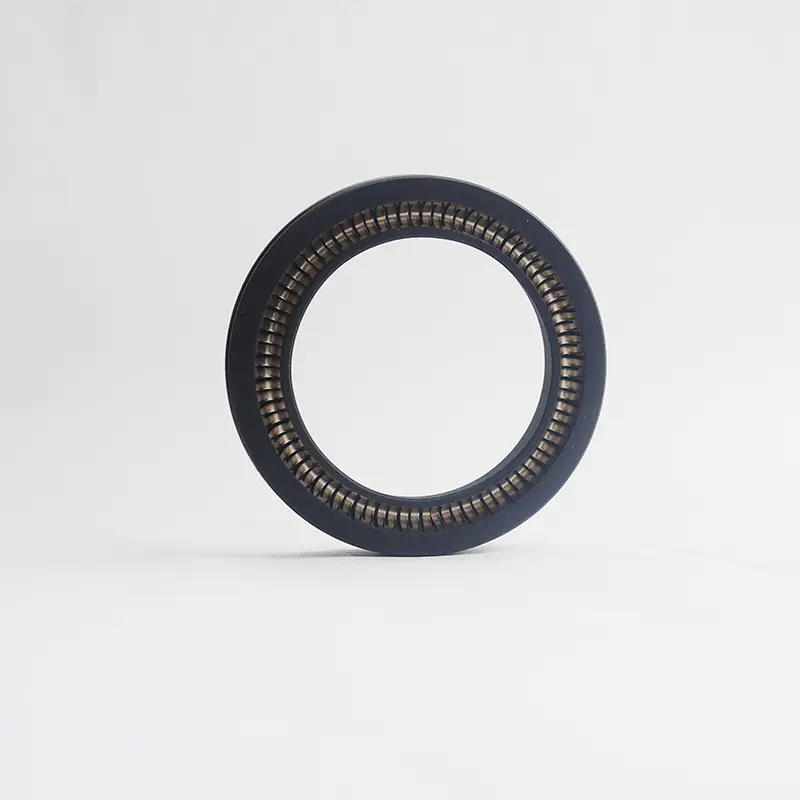

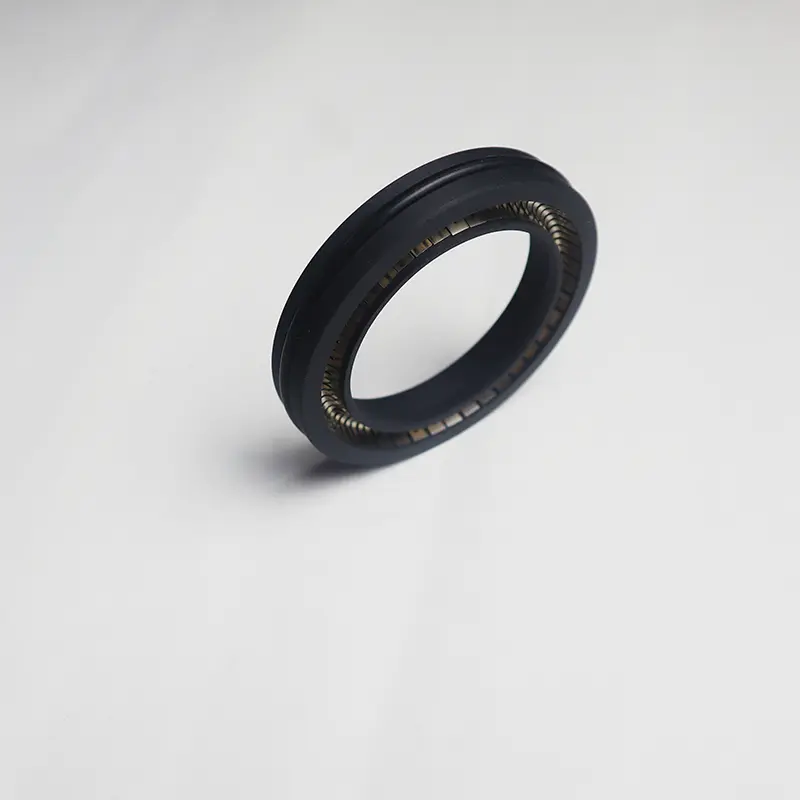

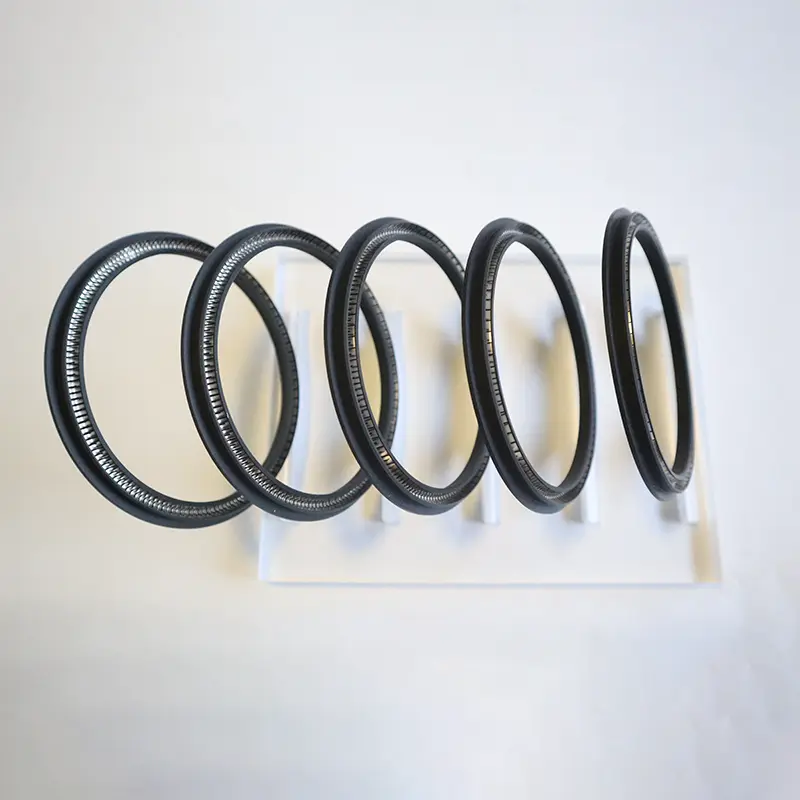

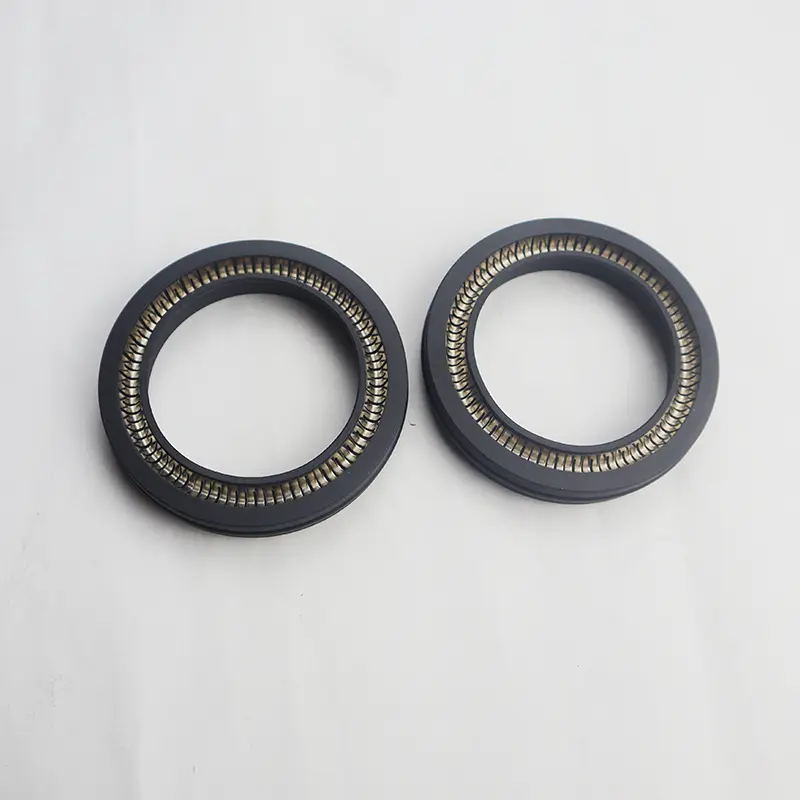

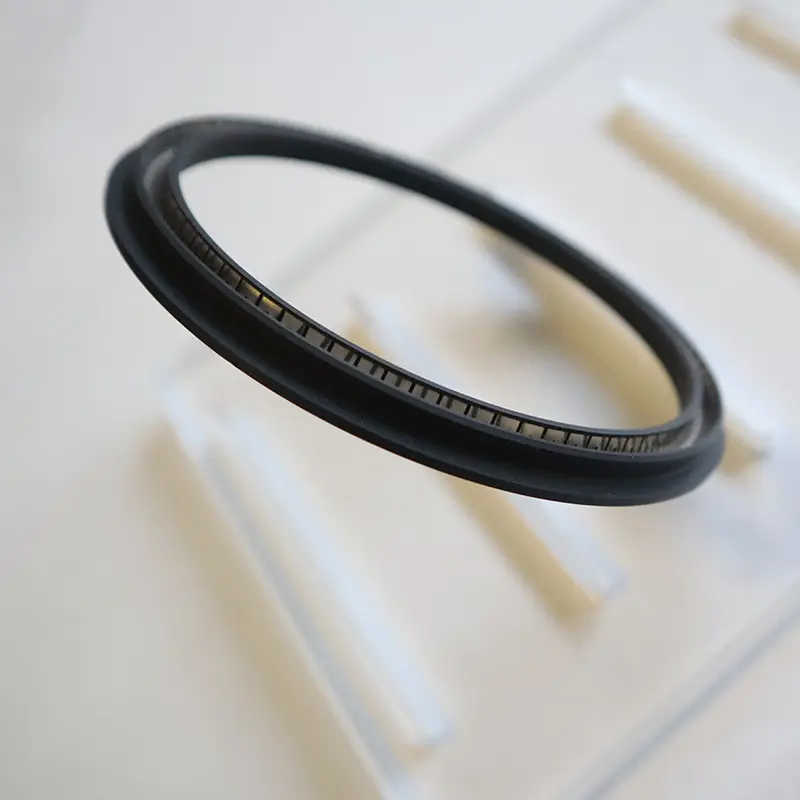

Seal bertenaga musim bunga untuk aci berputar adalah salah satu meterai yang dibangunkan oleh Ruichen Seal. Di samping itu, kami mempunyai banyak jenis anjing laut dan pelbagai bahan pengedap yang berbeza. Khususnya, kami mempunyai model dalaman kami sendiri untuk menamakannya. Berikut ini memperkenalkan dua model, RC2055 dan RC2056.

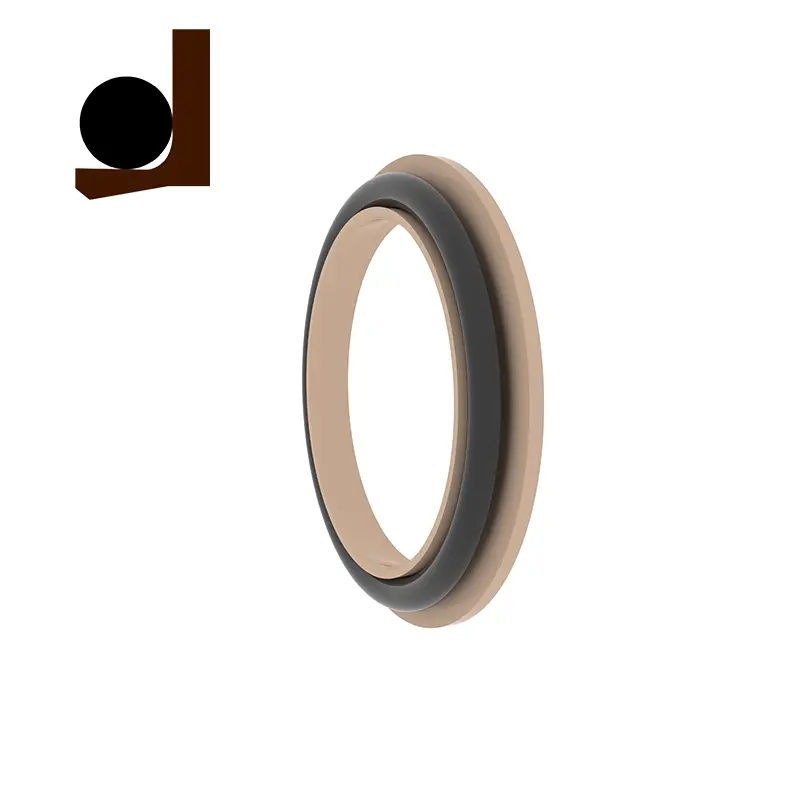

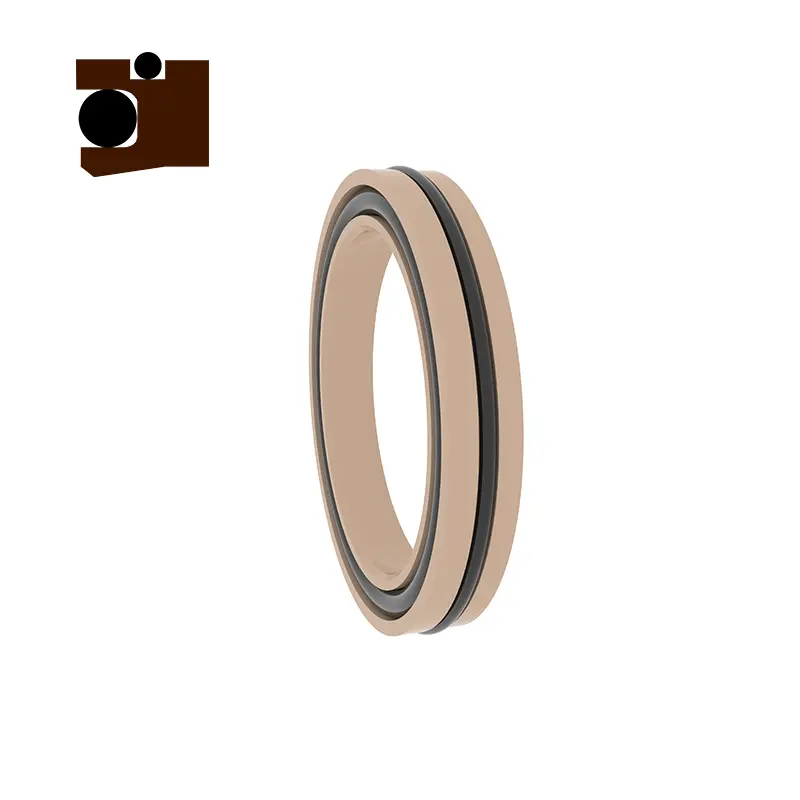

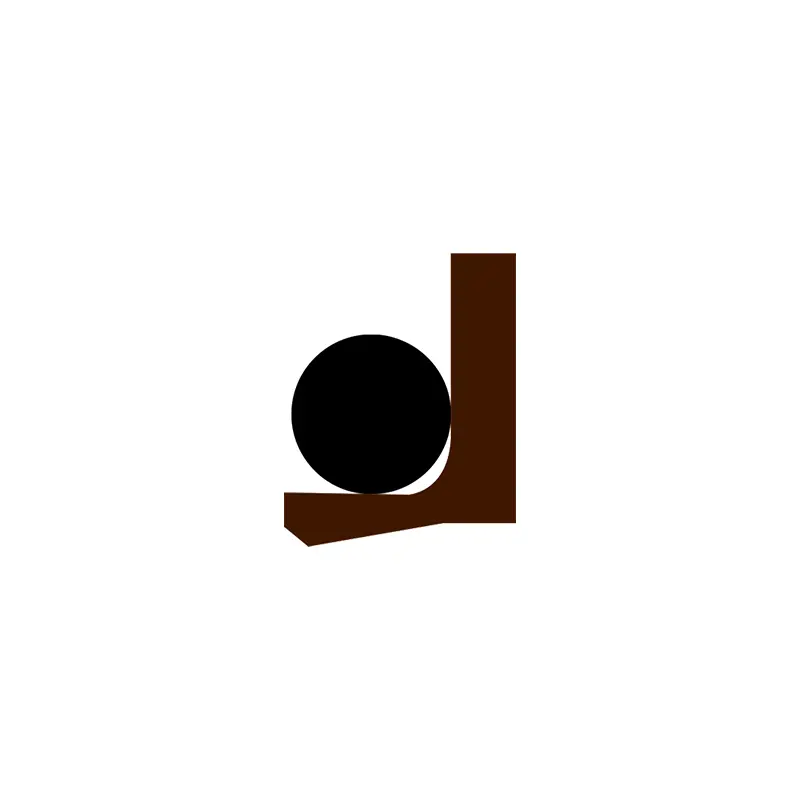

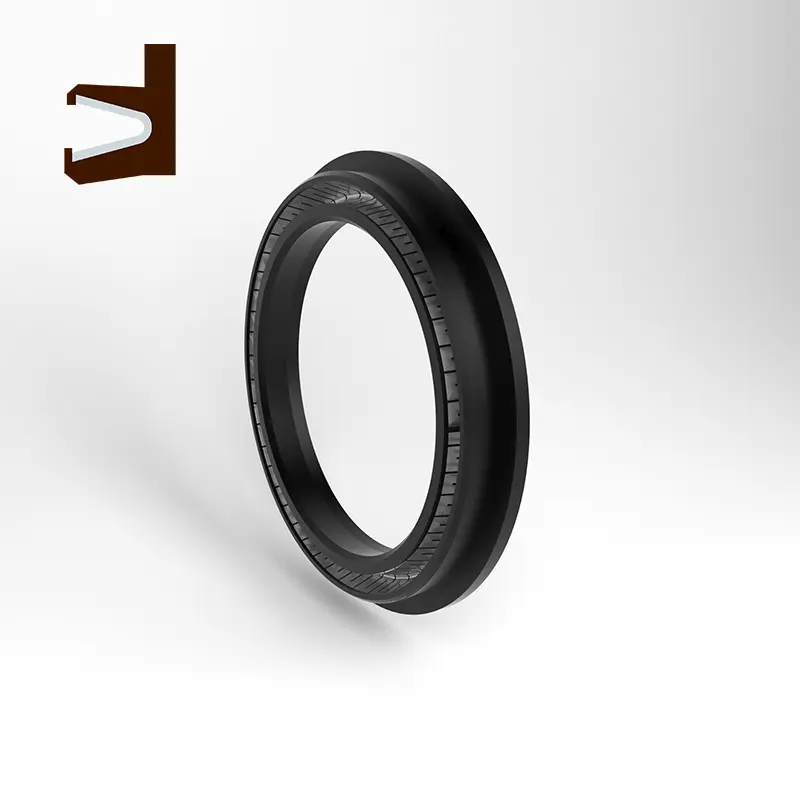

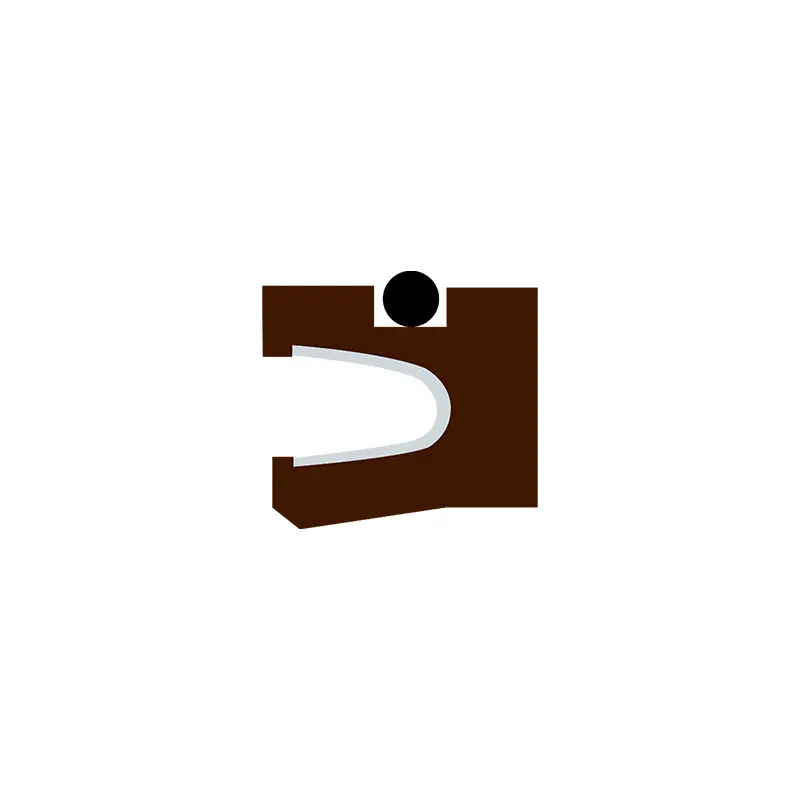

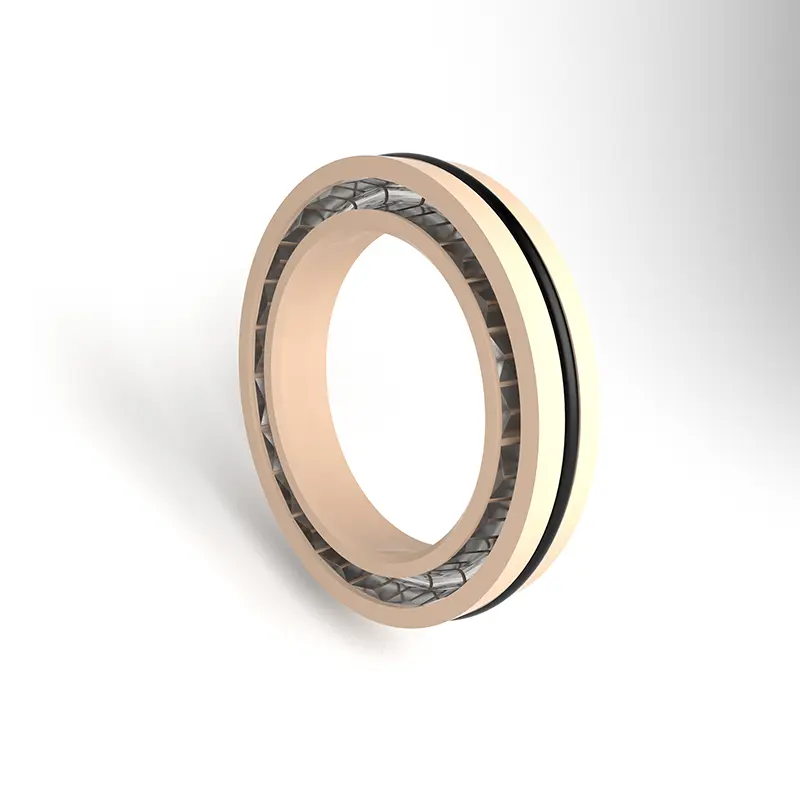

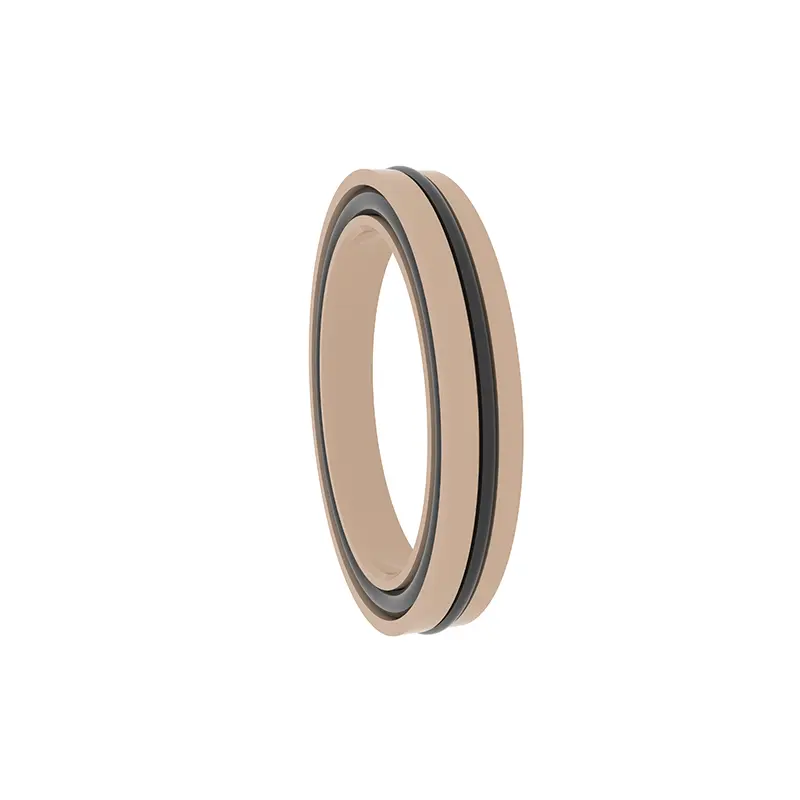

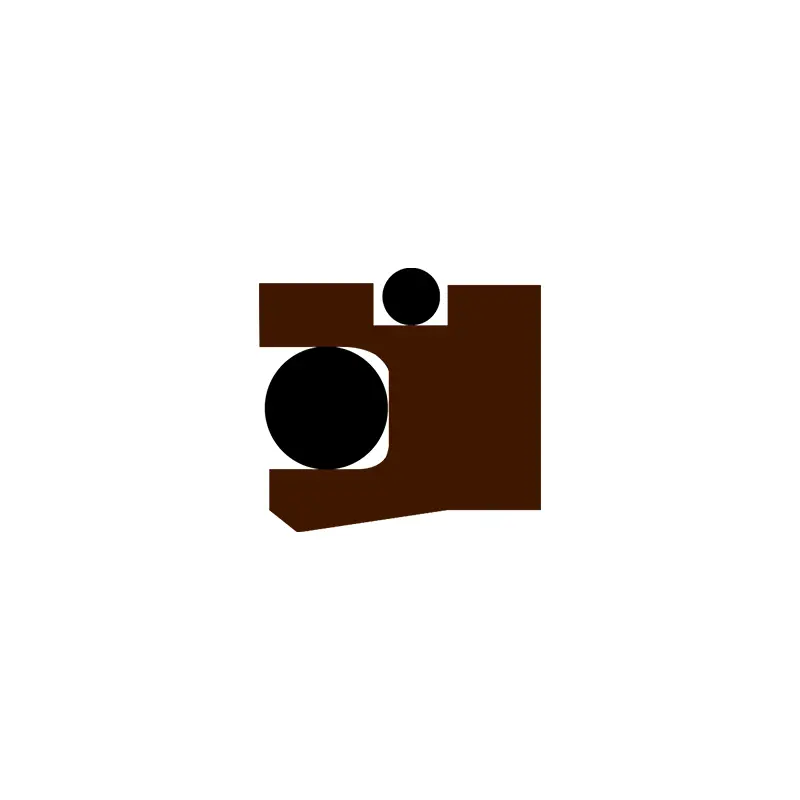

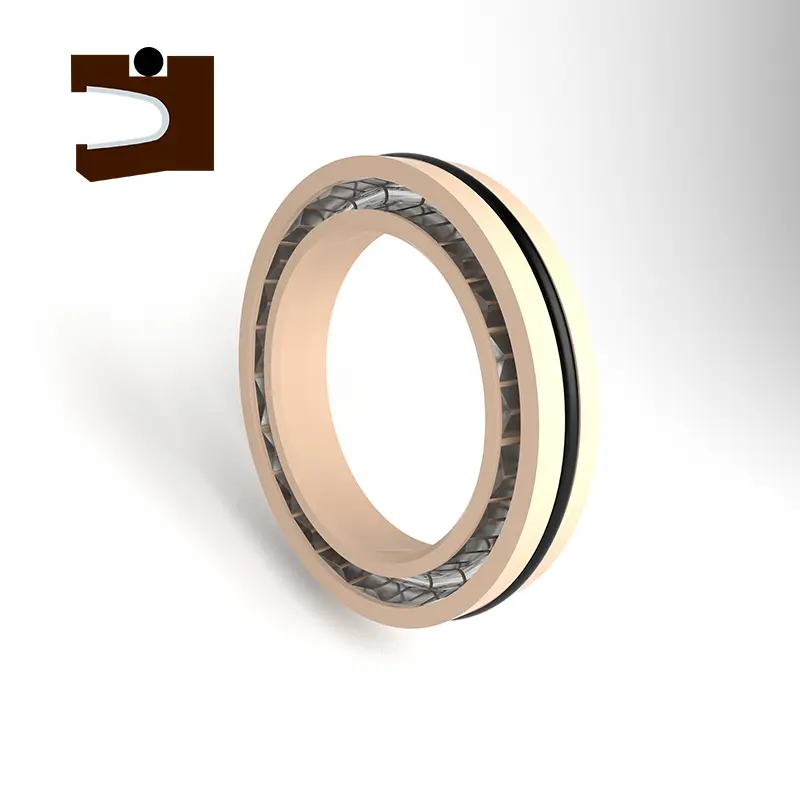

RC2055 dan RC2056 adalah pan-seals berputar, RC2055-B adalah meterai gigi berputar, RC2056-B adalah meterai kombinasi berbentuk Y, dan RC2055-C adalah meterai kombinasi berbentuk y berputar. Model yang berbeza dalam siri yang sama mempunyai ciri -ciri alur yang sama dan boleh ditukar ganti. Keseluruhan siri meterai spring bertenaga untuk aci berputar sesuai untuk tekanan unidirectional meterai fungsi tinggi yang digunakan untuk aci berputar. Antaranya, RC2055 dan RC2056 terdiri daripada mata air keluli tahan karat dan plastik fungsi tinggi. Apabila menggunakan RC2055-B, RC2056-B dan RC2055-C, adalah perlu untuk memilih bahan elastomer yang sepatutnya.
Ciri dan aplikasi produk:
Ciri Produk:
Gabungan musim bunga keluli tahan karat dan plastik fungsi tinggi mempunyai prestasi pengedap yang sangat baik dan ketahanan.
Reka bentuk alur setiap siri adalah sama, yang boleh ditukar dan fleksibel disesuaikan dengan keadaan kerja yang berbeza.
Model-model yang termasuk dalam meterai Spring bertenaga untuk aci berputar sesuai untuk berputar aci pengedap tekanan satu arah untuk memenuhi keperluan perindustrian yang pelbagai.
RC2055-B, RC2055-C dan RC2056-B menyokong pemilihan bahan elastomer yang sepadan mengikut keadaan kerja untuk meningkatkan kebolehsuaian.
Senario Aplikasi:
Meterai Tekanan Satu Hala Putar, Sesuai untuk Peralatan Perindustrian, Jentera Kejuruteraan, Sistem Hidraulik, dll.
Keperluan pengedap fungsi tinggi, seperti petrokimia, peralatan tenaga, jentera berat, dll.
Kelebihan Teknikal:
Spring keluli tahan karat menyediakan daya radial yang stabil untuk memastikan kesan pengedap jangka panjang.
Gabungan bahan plastik dan elastomer fungsi tinggi sesuai untuk tekanan tinggi dan keadaan kerja berkelajuan tinggi.
Reka bentuk yang boleh ditukar dengan alur memudahkan pemasangan dan penyelenggaraan dan mengurangkan kos penggunaan.
Cadangan Penggunaan:
Pilih model meterai yang sesuai dan bahan elastomer mengikut keadaan kerja tertentu.
Pastikan alur bersih semasa pemasangan untuk mengelakkan kerosakan pada meterai.
RC2055
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Medium | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Hampir semua media cecair dan gas |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Pemilihan bahan
1. Bahan O-Ring yang sepadan boleh dipilih: Ro1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.

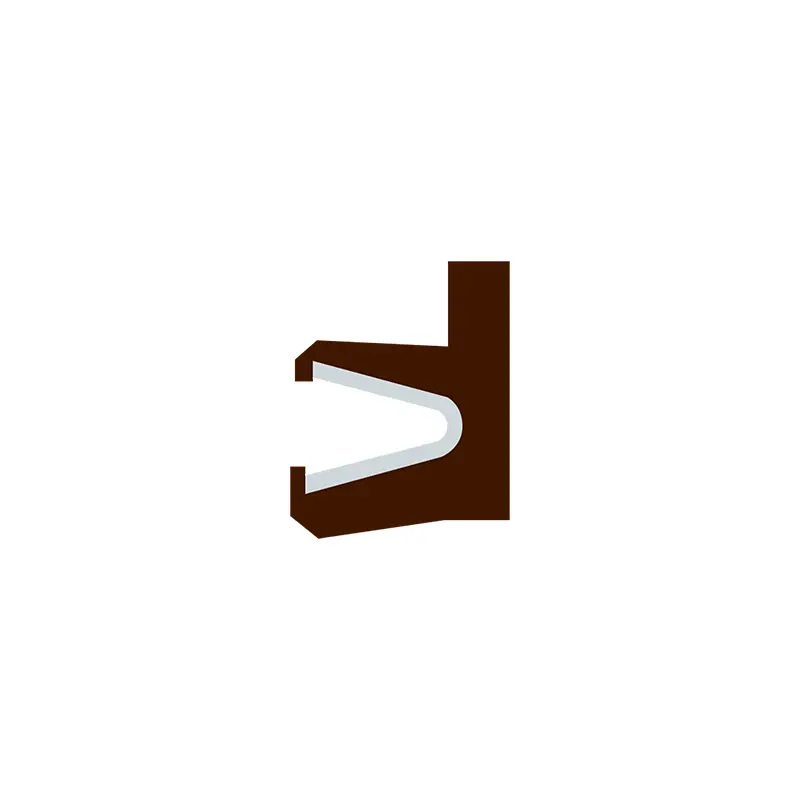

3. Spring keluli tahan karat: Spring berbentuk V.
Contoh pesanan
RC2055- 40-PTFE4+V Diameter aci 40, bahan cincin pengedap adalah PTFE4, musim bunga keluli tahan karat adalah spring berbentuk v
RC2055-B-40-PTFE4+R02 Diameter aci adalah 40, bahan cincin pengedap adalah PTFE4, padanan O-ring adalah fluororubber
RC2055-C-40-PTFE4+R02 Diameter aci adalah 40, bahan cincin pengedap adalah PTFE4, padanan O-ring adalah fluororubber
Jadual Parameter Spesifikasi (semua spesifikasi dalam julat parameter tersedia)

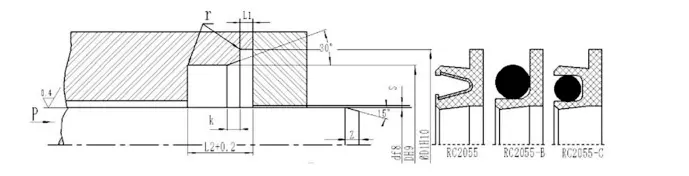

| Julat diameter rod d f8 | Diameter alur DH9 | Diameter alur D1H10 | Kedalaman tepi L1 | Lebar alur L. | Import Chamfer k | Pelepasan radial S max | Panjang chamfer | r max | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Nota: Adalah disyorkan bahawa kekerasan permukaan aci berputar hendaklah HRC ≥ 58.

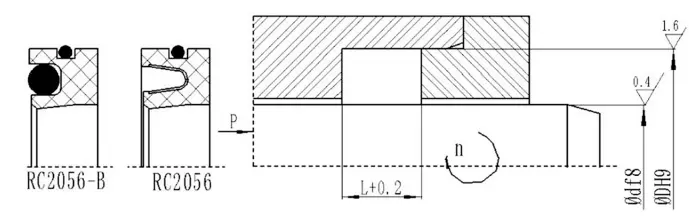

RC2056
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan (MPA) | Suhu (℃) | Kelajuan (m/s) | Medium | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Hampir semua media cecair dan gas |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Pemilihan bahan
1. Bahan O-Ring yang sepadan boleh dipilih: Ro1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.
3. Spring keluli tahan karat: Spring berbentuk V.
Contoh pesanan
RC2056-40*62*8-ptfe4+v d*d*l, bahan cincin pengedap adalah ptfe4, dan musim bunga keluli tahan karat adalah spring berbentuk v
RC2056-B-40*62*8-PTFE4+R02 D*D*L, bahan cincin pengedap adalah ptfe4, dan cincin yang sepadan adalah fluororubber
