Meterai akhir flange flange yang kami lancarkan termasuk model yang berbeza, masing -masing dengan subdivisi sendiri. Mereka semua dibangunkan dengan ketat, dihasilkan, dan diuji.

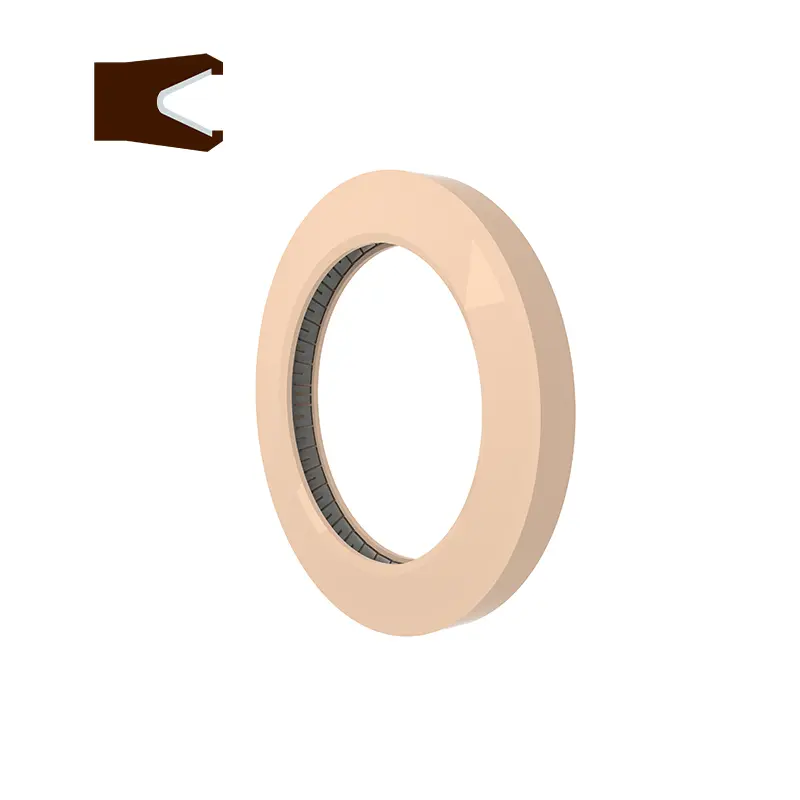

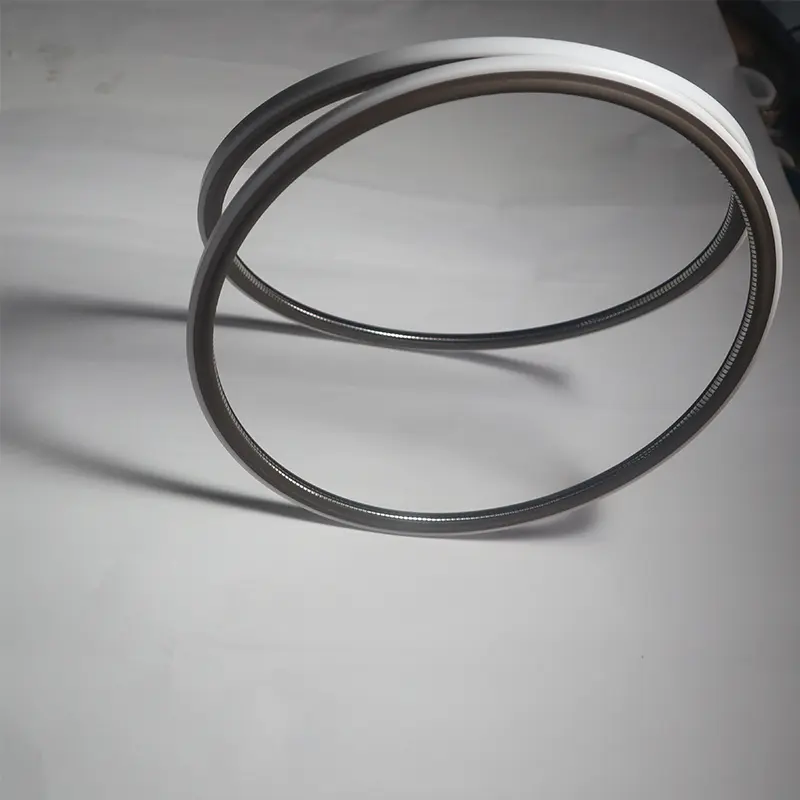

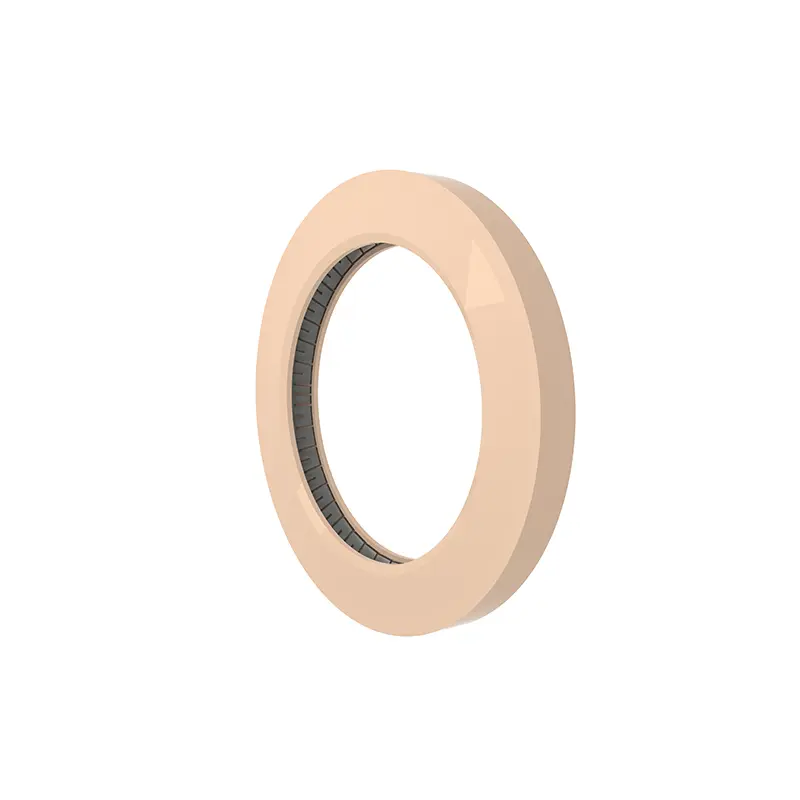

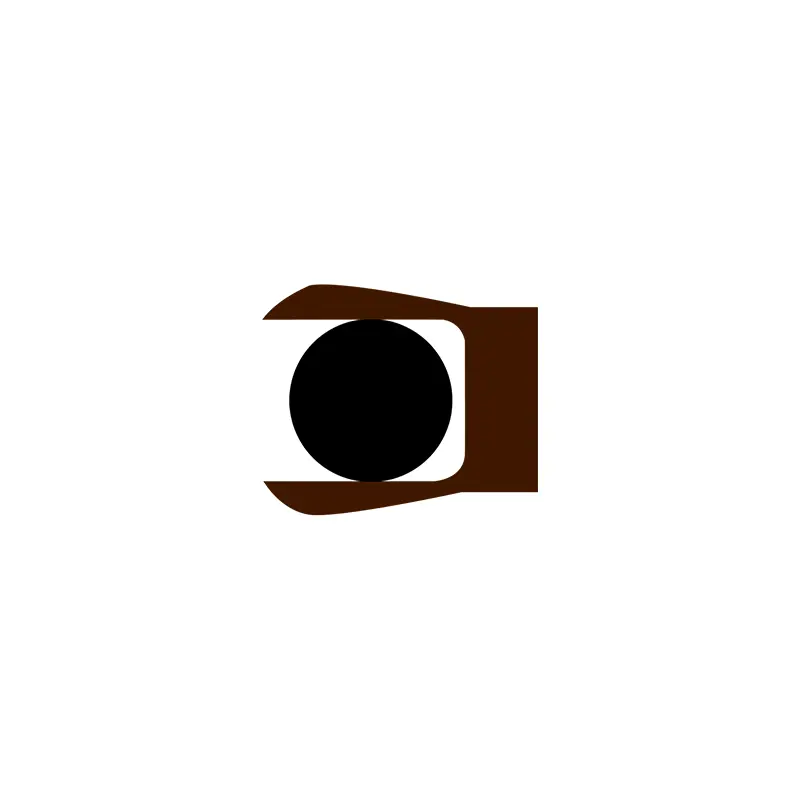

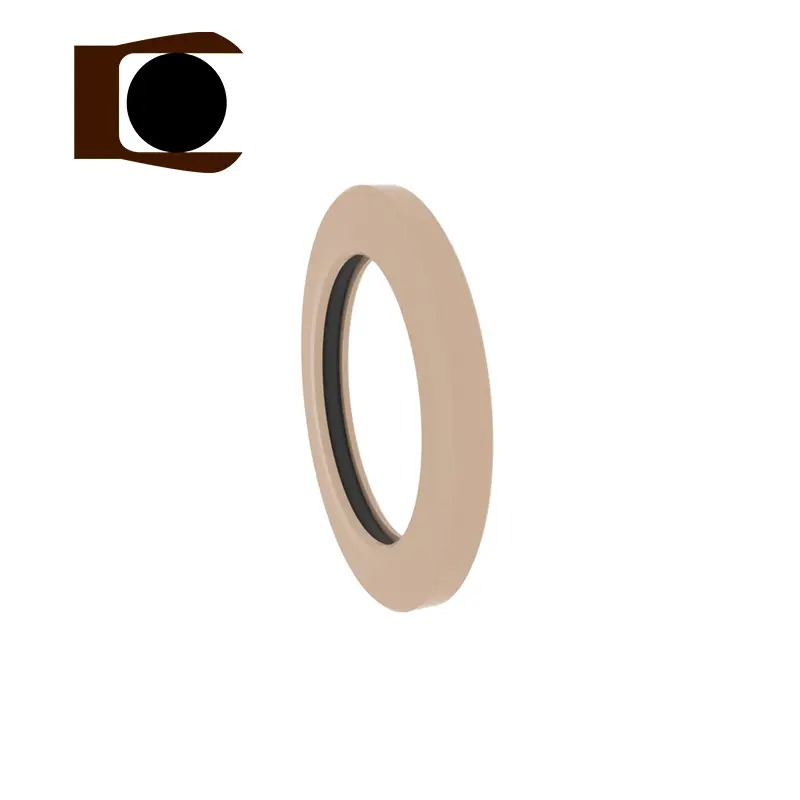

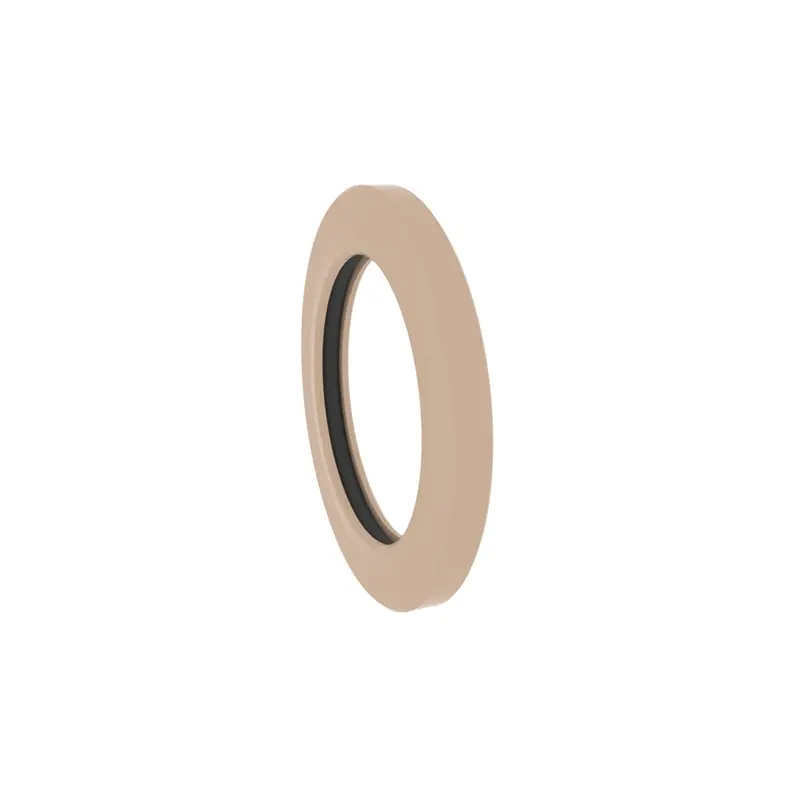

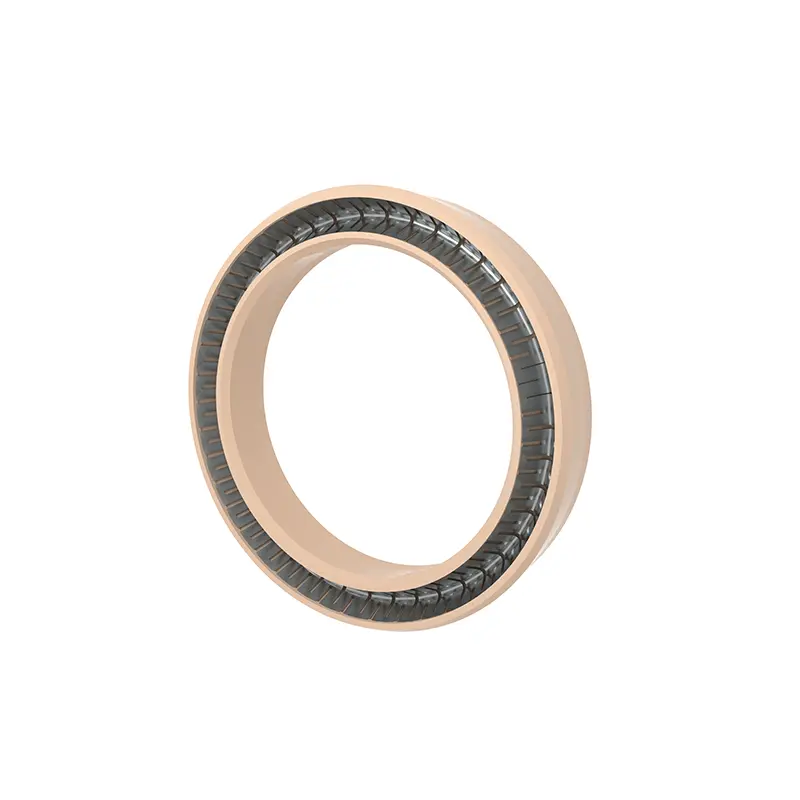

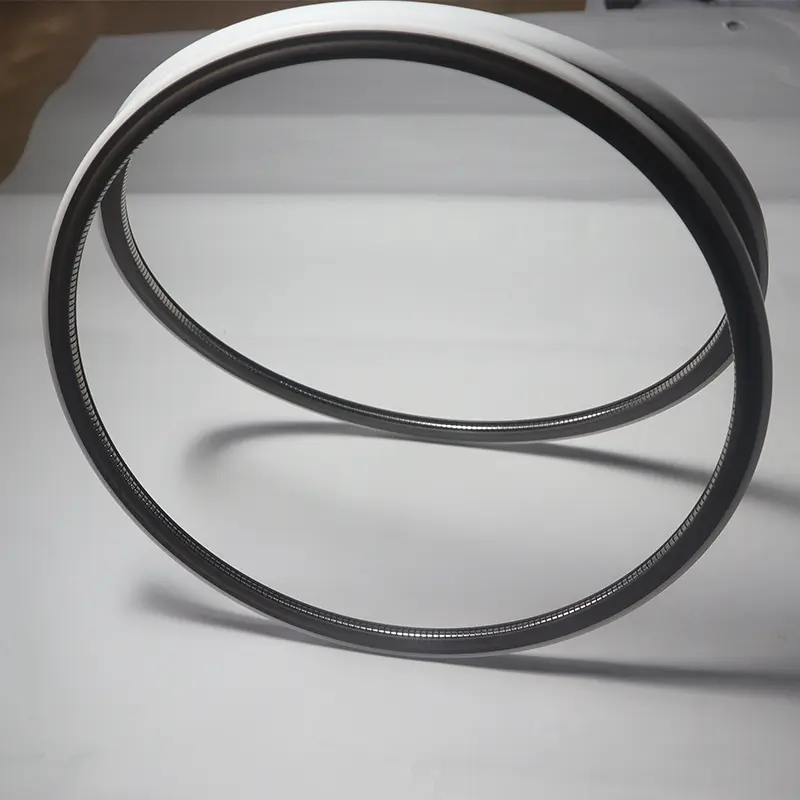

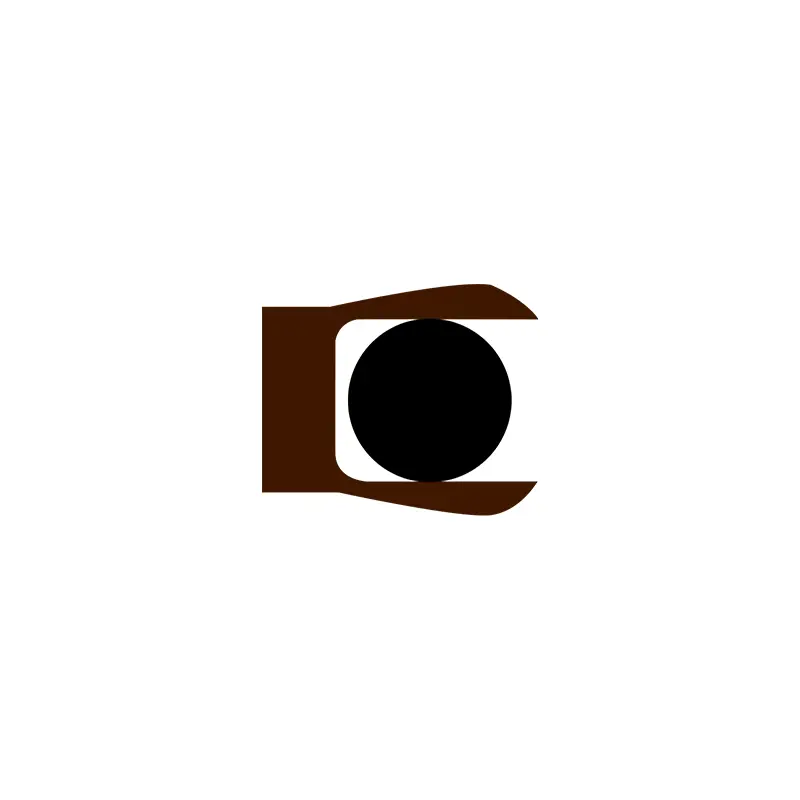

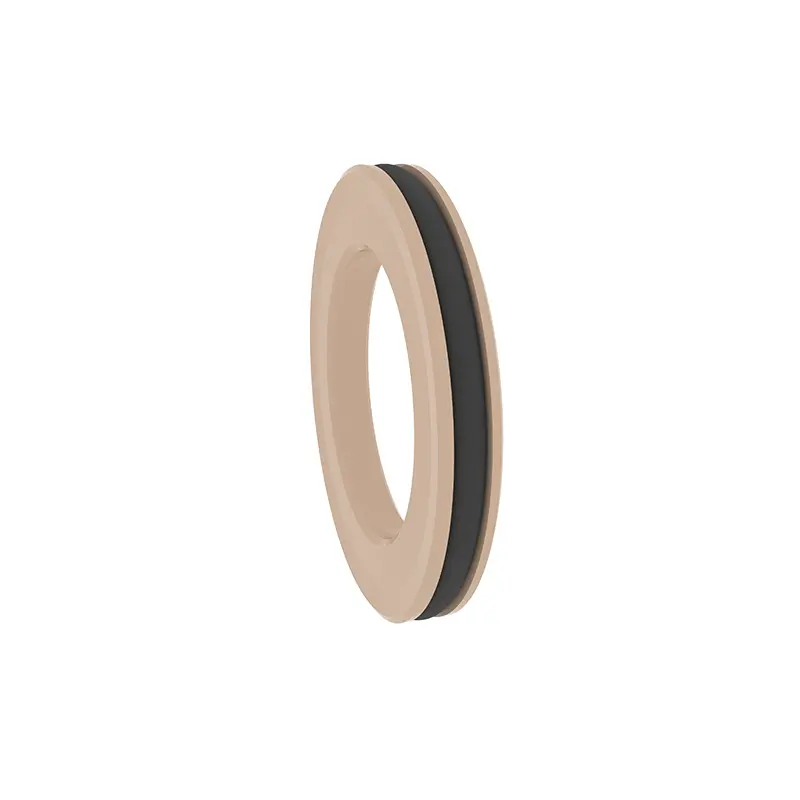

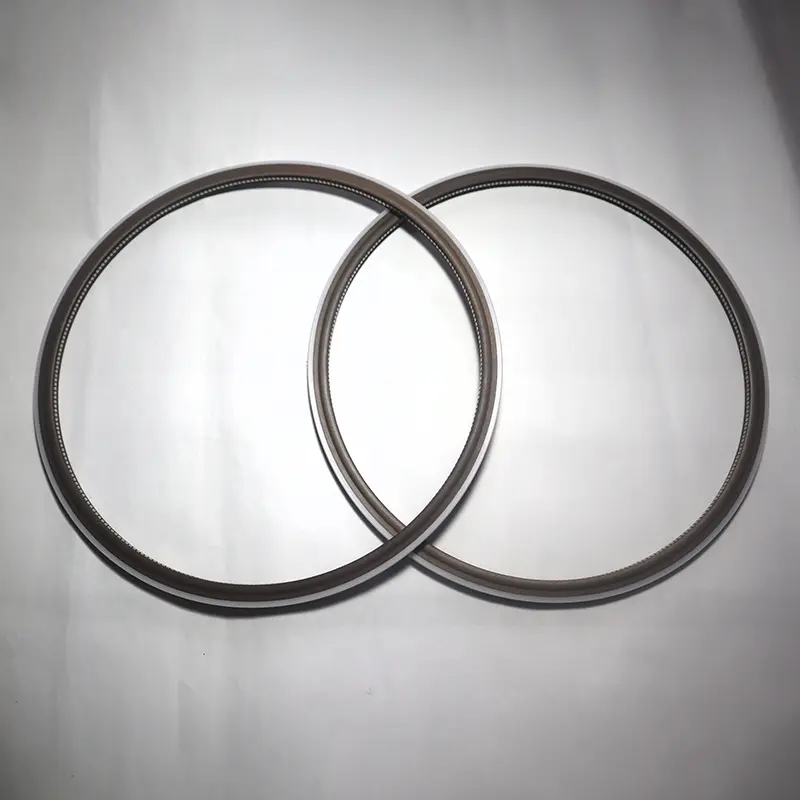

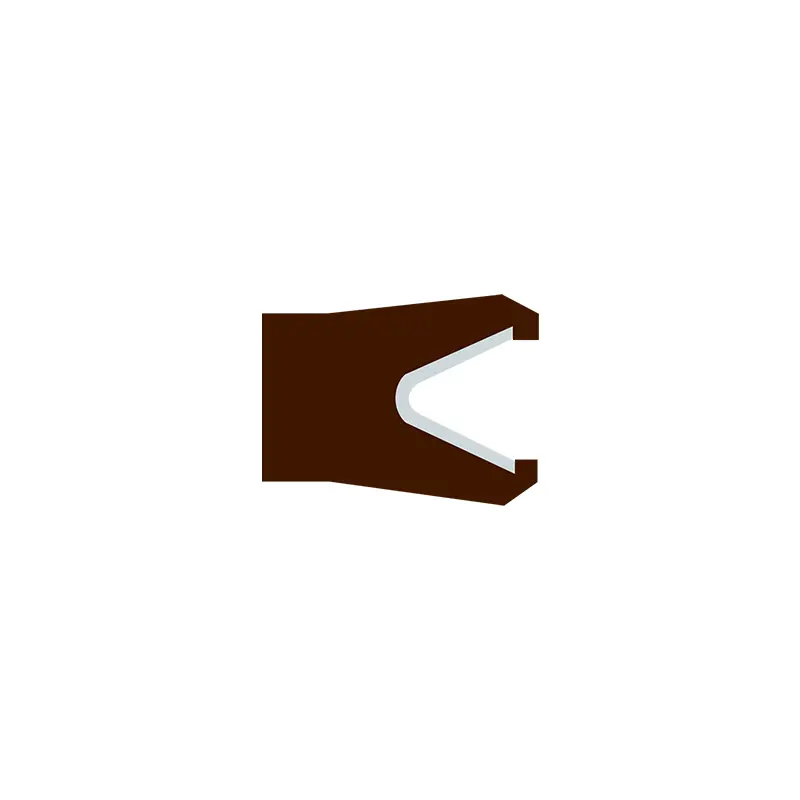

RC2876 dan RC2877 adalah pan-seals, dan RC2876-B dan RC2877-B adalah meterai gabungan Y. Dua bahagian yang berbeza antara setiap model mempunyai alur yang sama dan boleh ditukar. Mereka sesuai untuk paksi (akhir) dan flange satu hala tekanan statik dan boleh digunakan di tempat-tempat di mana kekasaran permukaan tidak sesuai. Kedua-dua pan-seals terdiri daripada mata air keluli tahan karat dan plastik fungsi tinggi. Mata air keluli tahan karat boleh dipilih sebagai mata air berbentuk V dan mata air berbentuk O. Dan apabila menggunakan RC2876-B dan RC2877-B, adalah perlu untuk memilih bahan elastomer yang sepadan.
Ciri dan aplikasi produk:

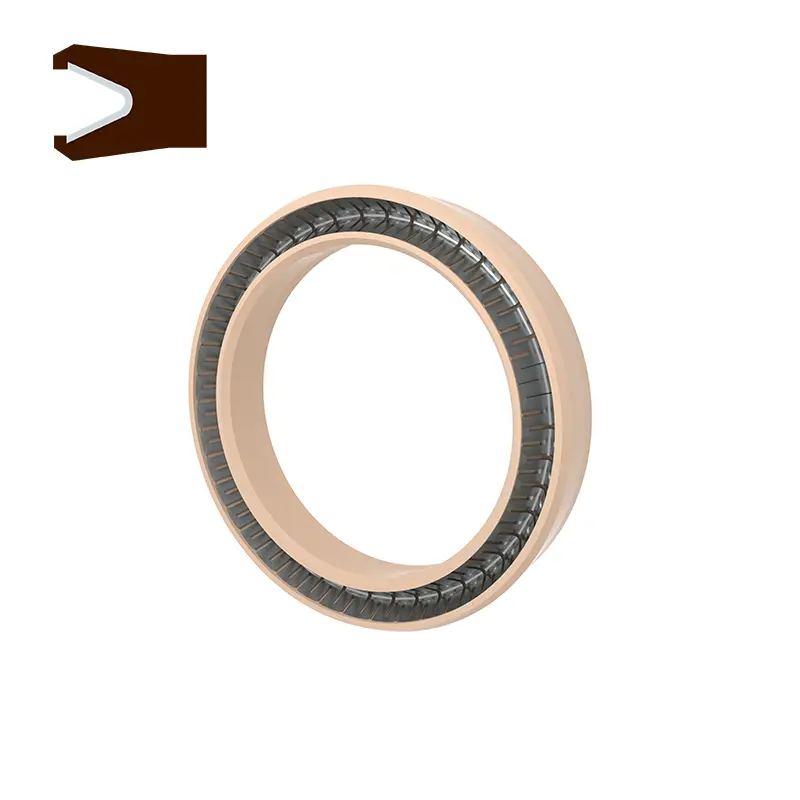

RC2876
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan MPA | Kelajuan m/s | Suhu ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Semua cecair, bahan kimia, gas |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Pemilihan bahan
1. Bahan O-Ring yang sepadan boleh: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.

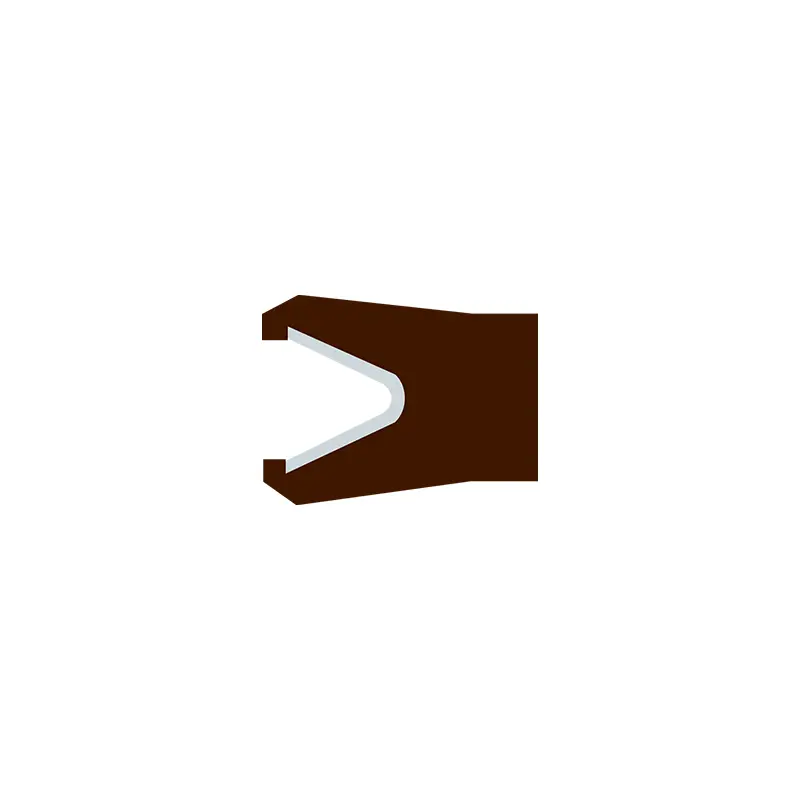

3. Mata air keluli tahan karat boleh dipilih dari mata air berbentuk O dan mata air berbentuk V.
Contoh pesanan
RC2876-40-PTFE4+V

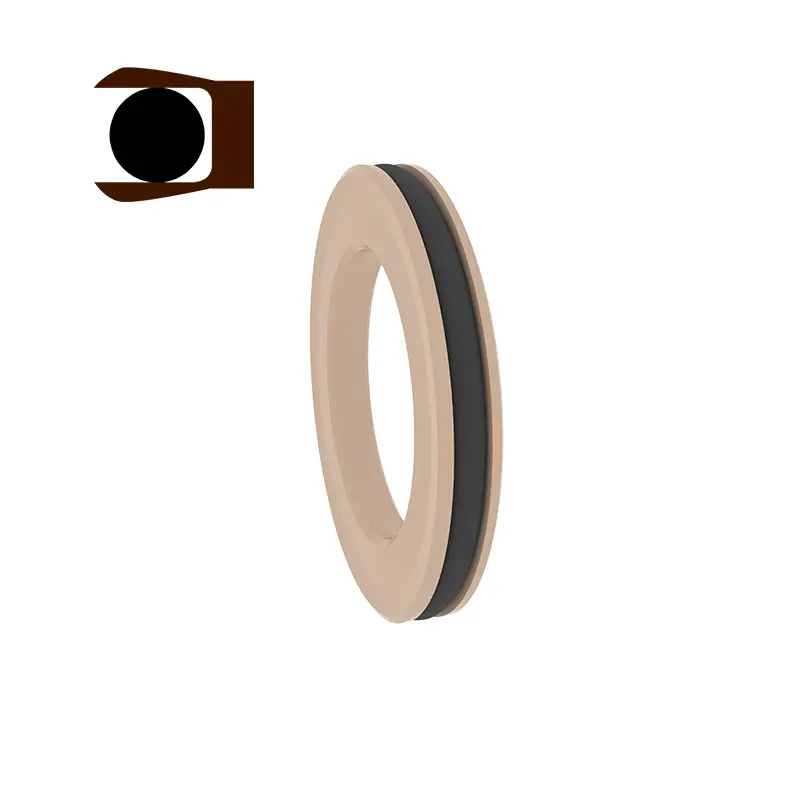

RC2876-B-40-PTFE4+R02 Diameter luar alur tekanan dalaman ialah 40, bahan cincin pengedap adalah PTFE4, dan cincin O-cincin adalah fluororubber
Nota: Jika anda memilih julat lanjutan, sila gunakan nombor siri.

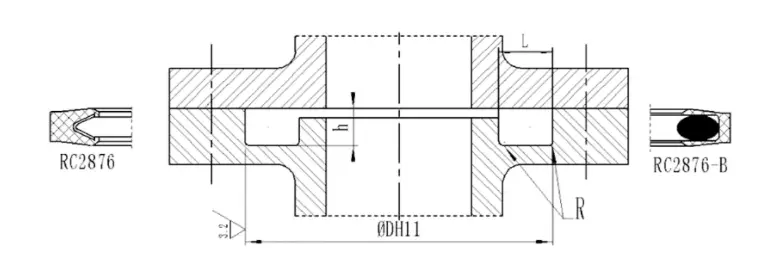

| Nombor siri | Nombor siri | Julat standard DH11 | Julat lanjutan DH11 | Kedalaman alur h-0.05 | Lebar alur L.+0.2 | Sudut bulat Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Keadaan kerja yang berkenaan (nilai had tidak boleh muncul pada masa yang sama)
| Tekanan MPA | Kelajuan m/s | Suhu ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Semua cecair, bahan kimia, gas |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Bahan O-Ring yang sepadan boleh: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan Cincin Pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dll.
3. Mata air keluli tahan karat boleh dipilih dari mata air berbentuk O dan mata air berbentuk V.
Contoh pesanan
RC2877-40-PTFE4+V
RC2877-B-40-PTFE4+R02 Diameter dalaman alur tekanan luaran adalah 40, bahan cincin pengedap adalah PTFE4, dan cincin O-cincin adalah fluororubber
Nota: Jika anda memilih julat lanjutan, sila gunakan nombor siri.

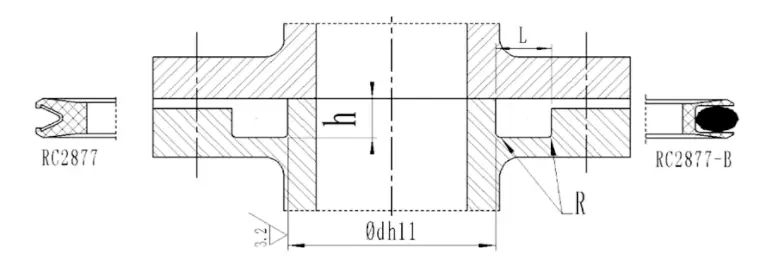

| Nombor siri | Nombor siri | Julat standard D H11 | Julat lanjutan DH11 | Kedalaman alur h-0.05 | Lebar alur L.+0.2 | Sudut bulat Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
