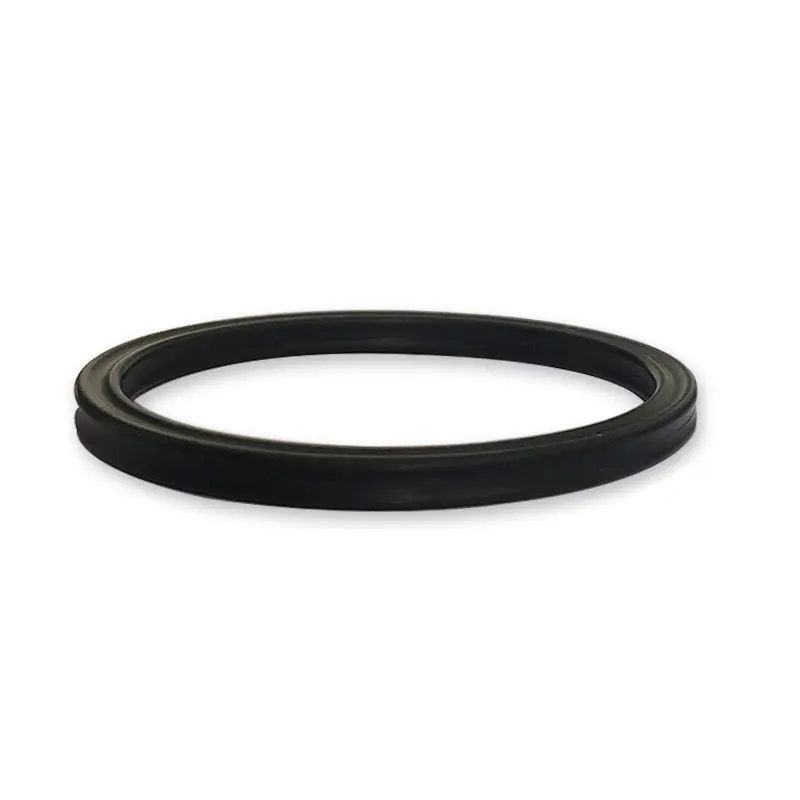

Cincin pengedap berbentuk bintang

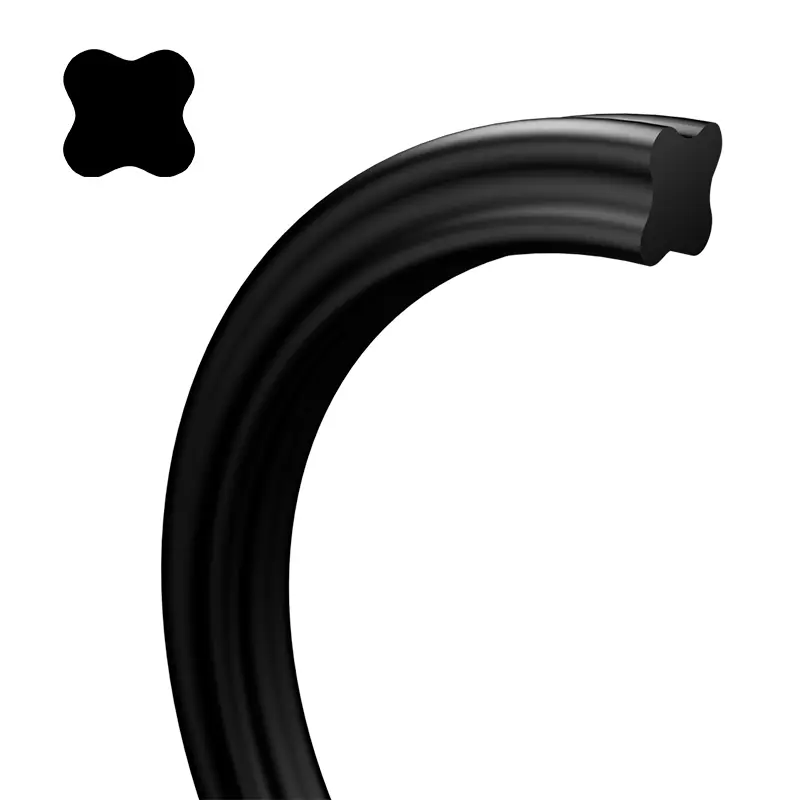

Cincin pengedap berbentuk bintang adalah meterai empat bibir dengan bentuk seperti X, jadi ia juga dipanggil X-ring. Ia adalah peningkatan dan peningkatan berdasarkan cincin O. Dimensi keratan rentasnya adalah sama dengan cincin O-cincin Amerika AS568A, dan ia pada dasarnya boleh menggantikan penggunaan O-ring.

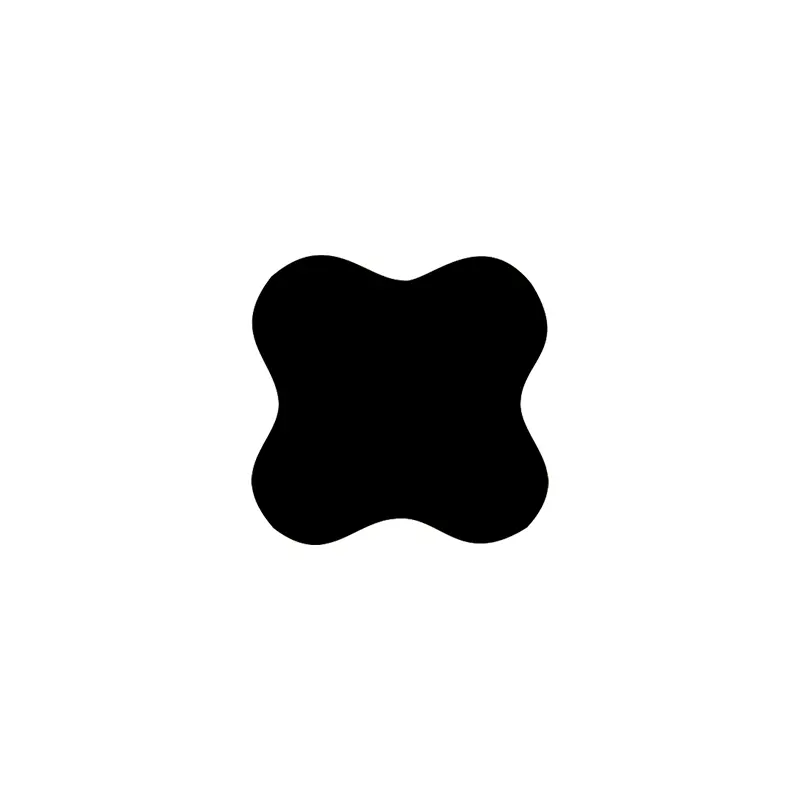

Berbanding dengan O-Ring, cincin pengedap berbentuk bintang membentuk rongga pelinciran di antara bibir pengedap, yang mempunyai rintangan geseran yang lebih kecil dan rintangan permulaan yang kecil. Kerana kelebihan kilatnya terletak di bahagian cekung bahagian silang, kesan pengedap lebih baik. Bahagian silang bukan bulat berkesan mengelakkan fenomena rolling semasa gerakan reciprocating.

Julat aplikasi cincin pengedap berbentuk bintang sangat luas. Pilih bahan yang sesuai mengikut suhu, tekanan dan medium. Untuk menjadikan cincin pengedap berbentuk bintang menyesuaikan diri dengan aplikasi yang diberikan, kekangan bersama antara semua parameter kerja perlu dipertimbangkan. Apabila menentukan julat aplikasi, suhu puncak, suhu kerja berterusan dan kitaran operasi mesti dipertimbangkan. Dalam keadaan berputar, kenaikan suhu yang disebabkan oleh haba geseran juga mesti dipertimbangkan.

Cincin pengedap berbentuk X ini adalah elemen pengedap pengetatan diri. Daya pengedap dalam keadaan awal bergantung kepada jumlah mampatan dan kekerasan bahan. Apabila tekanan sistem meningkat, ubah bentuk mampatan cincin pengedap akan meningkat, dan jumlah daya pengedap akan meningkat, membentuk meterai yang boleh dipercayai.

Ciri dan aplikasi produk:

Pemilihan cincin pengedap berbentuk bintang

Pengedap statik atau gerakan linear timbal balik

(1) Pengedap lubang: Diameter dalaman cincin pengedap berbentuk bintang harus bersesuaian dengan alur, atau kurang daripada kira-kira 2% daripada diameter bawah alur. Kerana daya pra-mampatan yang dihasilkan oleh pra-padanan dapat dengan berkesan menghalang cincin meterai dari berpusing dan bergulir.

(2) Pengedap aci: Diameter dalaman cincin pengedap berbentuk bintang hendaklah sama dengan atau sedikit lebih besar daripada diameter luar aci, yang boleh dikawal dalam 1%. Cincin meterai akan lebih mudah dipasang dan mempunyai hayat perkhidmatan yang lebih lama.

Pengedap Rotary

Diameter dalaman cincin berbentuk bintang adalah kira-kira 2 ~ 5% lebih besar daripada diameter aci ia meterai. Kerana cincin meterai akan menghasilkan geseran dan haba apabila ia digunakan dalam putaran, dan elastomer akan mengecut selepas pemanasan (kesan pemanasan joule). Untuk memastikan pelinciran dan operasi cincin meterai yang boleh dipercayai, cincin berbentuk bintang dengan diameter dalaman yang lebih besar daripada diameter aci mesti dipilih. Umumnya, cincin meterai dengan keratan rentas yang lebih kecil dapat memenuhi keperluan pengedap statik, dan sebaliknya, cincin meterai dengan keratan rentas yang lebih besar harus digunakan untuk memenuhi keperluan pengedap dinamik. Dalam kes tekanan tinggi atau jurang penyemperitan besar, bahan getah dengan kekerasan yang lebih tinggi perlu dipilih. Cara terbaik ialah menambah cincin sokongan PTFE untuk mengelakkan kerosakan daripada penyemperitan tekanan tinggi.

Bahan

Bahan biasanya Shaw A70 Nitrile getah NBR. Bahan-bahan lain boleh merujuk kepada bahan yang digunakan untuk O-ring.

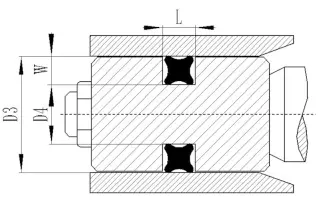

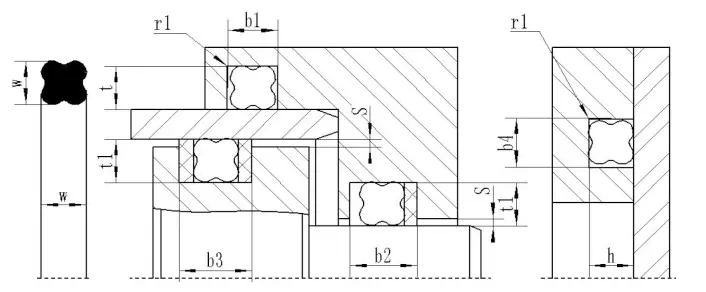

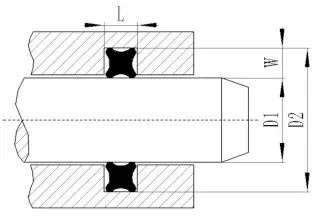

Reka bentuk alur yang disyorkan oleh cincin bintang

Ring-Ring Sealing Ring-X (Amerika Standard AS568A)
Meterai batang omboh (untuk aci)					Meterai omboh (lubang)
Model Produk	Spesifikasi dan dimensi		SEAL ROD			Meterai omboh		Lebar slot
	Diameter Inner DN	CS diameter keratan rentas	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
