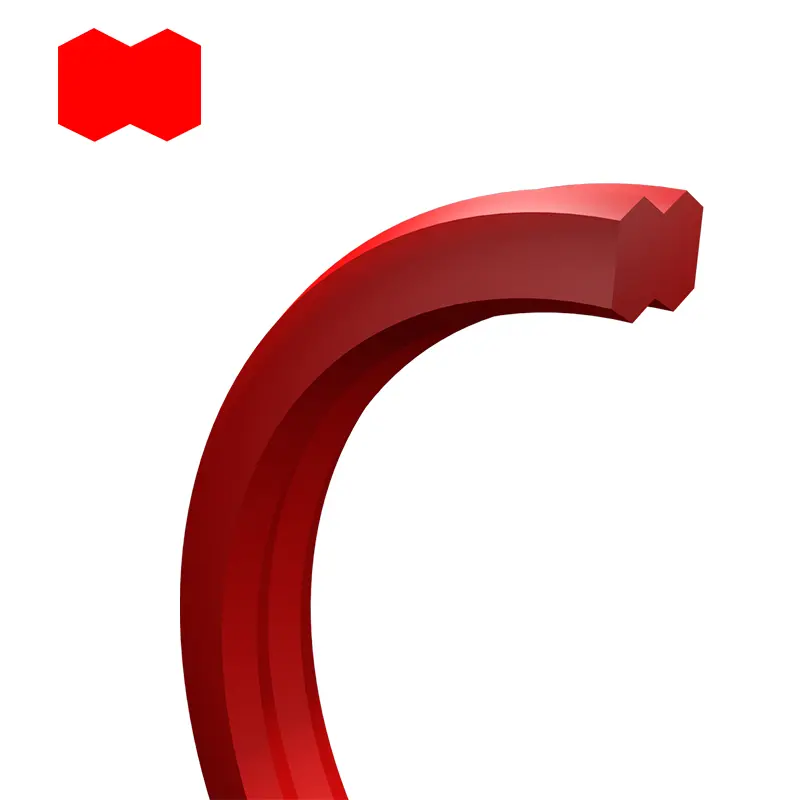

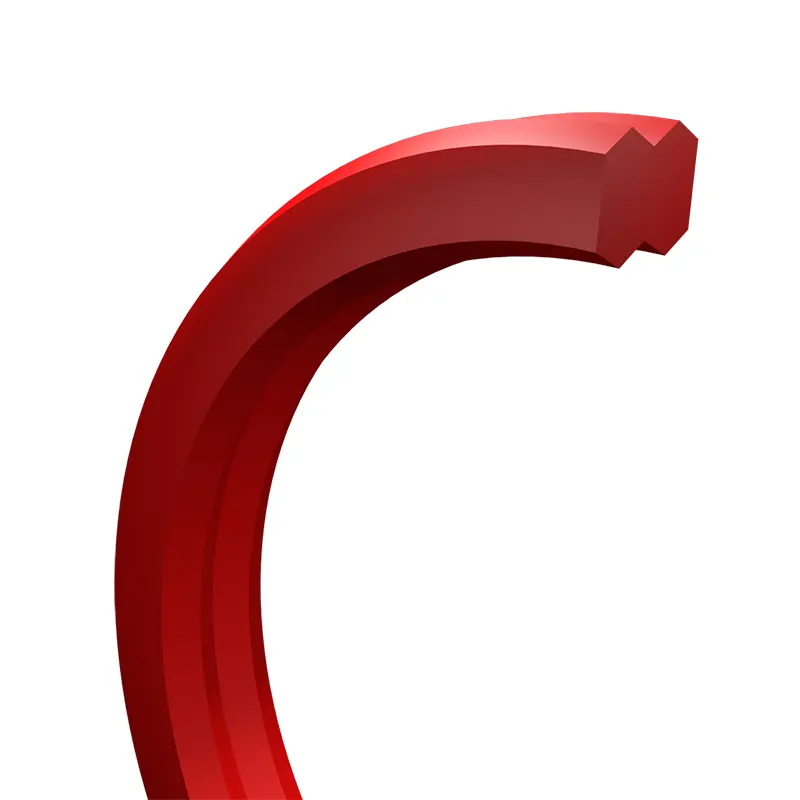

Cincin pengedap berbentuk dumbbell

Dalam reka bentuk silinder hidraulik semasa, O-ring atau O-ring + gabungan cincin penahan digunakan terutamanya sebagai meterai statik. Walau bagaimanapun, penyelesaian pengedap ini mempunyai risiko tertentu semasa perhimpunan kerana O-ring mungkin dipintal dan kedudukan cincin penahan mungkin tidak optimum. Penyelesaian ini juga menunjukkan keburukan dalam kes denyutan tekanan dan pencerobohan kotoran. Dalam kes ini, cincin pengedap berbentuk dumbbell boleh digunakan sebagai pengganti ideal sebagai meterai hidraulik statik dari satu asal.

Ciri dan aplikasi produk:

Data teknikal

Tekanan: Sehingga 50mpa.

Suhu: -35 ℃ ...+110 ℃.

Bahan: Polyurethane.

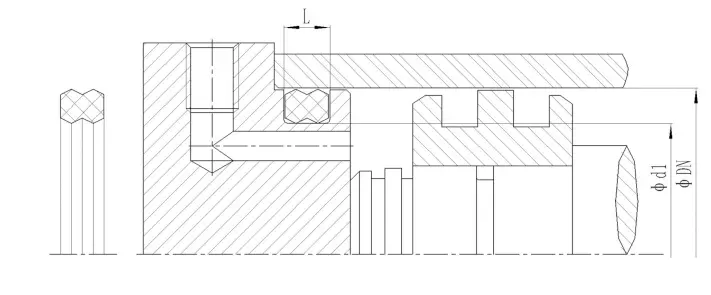

Keperluan pemasangan

(1) CHAMFER Pemasangan C dipilih mengikut nilai kedalaman alur w (mm)

Apabila w <3; C≥3.

Apabila w> 3; C≥5.

(2) Kemasan permukaan

(3) Cincin pengedap berbentuk dumbbell tidak mempunyai kebocoran di bawah keadaan ujian berikut dan sangat tahan terhadap penyemperitan.

(4) jurang pengedap optimum:

Bore silinder - H8

Panduan Lengan - G6

Oleh kerana meterai itu sangat tahan terhadap penyemperitan, jurang pengedap radial s 0.2 mm dapat dicapai.

Dalam penggunaan suhu yang rendah, penyimpangan dari lengan panduan ke batang silinder dan batang omboh harus dielakkan.

Cadangan pemasangan

Kelebihan

Berbanding dengan gabungan cincin O-cincin atau O-ring +, meterai dumbbell mempunyai kelebihan berikut:

(1) sangat tahan berpusing

(2) Mudah dipasang

(3) hayat perkhidmatan yang panjang

(4) rintangan tekanan tinggi

Permohonan

Meterai dumbbell biasanya digunakan dalam silinder hidraulik, seperti:

(1) Forklifts

(2) hidraulik jentera pembinaan

(3) hidraulik industri

(4) Alat mesin

(5) Mesin pencetakan suntikan

(6) Tekanan hidraulik

(7) injap kartrij
