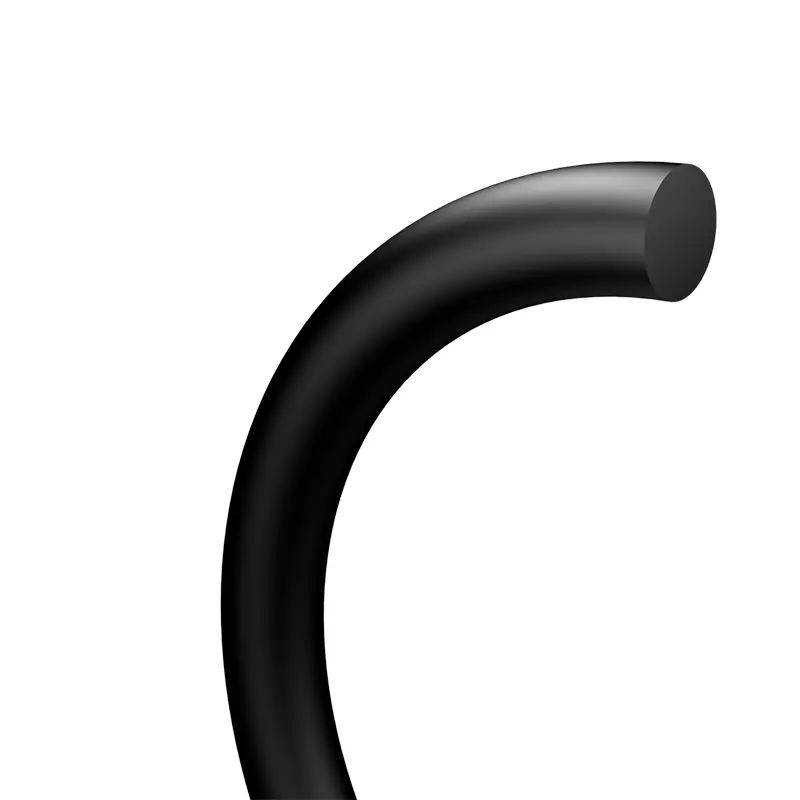

O-ring adalah meterai yang paling popular yang digunakan dalam komponen hidraulik, pneumatik dan peranti sistem, dan digunakan secara meluas dalam pelbagai majlis pengedap.
O-cincin boleh digunakan sebagai elemen pengedap serta unsur-unsur memohon untuk meterai gelongsor hidraulik dan cincin debu. Di bawah suhu tertentu, tekanan, dan media cecair dan gas yang berbeza, produk ini boleh bertindak sebagai anjing laut dalam keadaan statik atau bergerak. Ia boleh dikatakan bahawa dalam bidang perindustrian, sama ada satu meterai untuk pembaikan dan penyelenggaraan, atau dalam aplikasi seperti aeroangkasa, industri automotif, dan industri umum, O-cincin hampir di mana-mana.
Ciri dan aplikasi produk:
O-cincin mempunyai banyak kelebihan:
(1) Sesuai untuk pelbagai bentuk pengedap, termasuk pengedap statik dan pengedap dinamik.
(2) Sesuai untuk pelbagai mod gerakan, seperti gerakan putaran, gerakan reciprocating paksi atau gerakan gabungan.
(3) sesuai untuk pelbagai media pengedap yang berbeza, termasuk minyak, air, gas, media kimia atau media campuran lain;
(4) struktur keratan rentas adalah sangat mudah, dan ia mempunyai kesan pengeditan diri, prestasi pengedap yang boleh dipercayai, struktur padat, dan pemasangan mudah dan pembongkaran;
(5) Terdapat banyak jenis bahan;
(6) kos rendah;
(7) Rintangan geseran dinamik agak kecil.

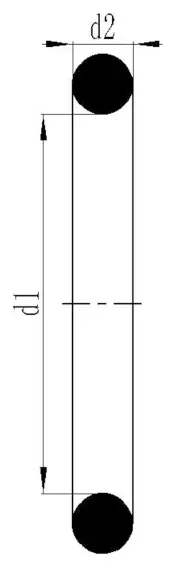

Senarai piawaian O-ring ditunjukkan dalam jadual di bawah:

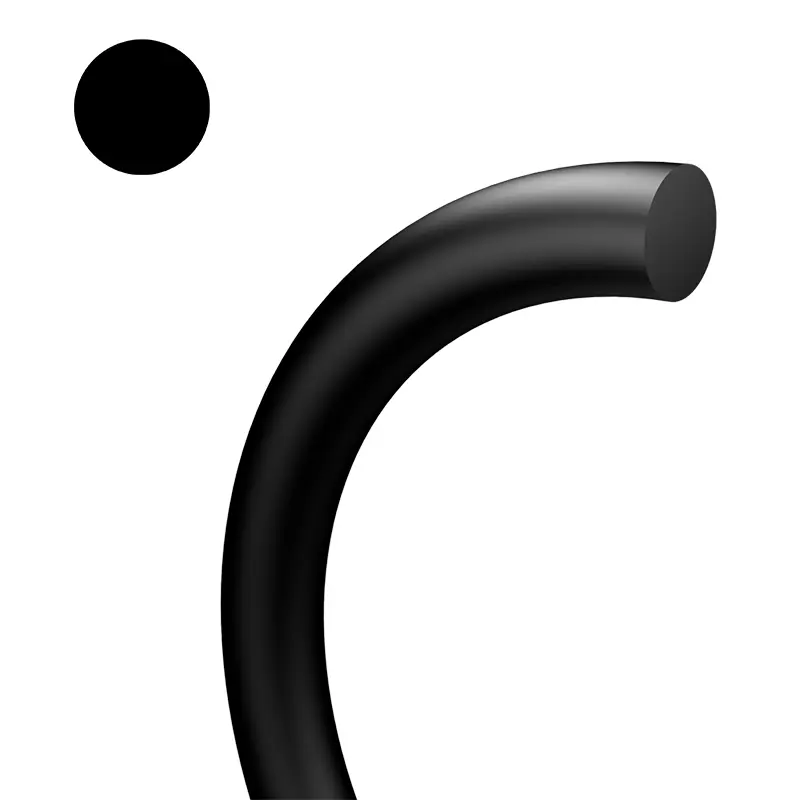

| Jadual 1-1 Senarai piawaian O-ring | |||||||
| Standard | Diameter keratan rentas O-ring d2 |
 |
|||||
| Standard Amerika sebagai 568 British Standard BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| Standard Jepun JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Standard Antarabangsa IS0 3601/1 Standard Jerman DIN 3771/1 Cina Standard GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Standard Cina GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| Saiz metrik yang lebih disukai | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| Standard Amerika sebagai 568 (Siri 900) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
Mekanisme pengedap
O-ring adalah elemen pengedap dua hala automatik. Semasa pemasangan, pra-pemampatan radial dan paksi menentukan keupayaan pengedap awal O-ring itu sendiri, yang meningkat dengan peningkatan tekanan sistem.
(1) Negeri yang tidak dikompresi
(2) keadaan termampat tanpa tekanan
(3) Tekanan
Parameter Prestasi
Jadual 1-2 Parameter Prestasi O-Ring
| Standard | Meterai statik | Meterai dinamik |
| Tekanan kerja | Tanpa mengekalkan cincin, maksimum boleh mencapai 20MPa; Dengan cincin penahan, maksimum boleh mencapai 40mpa: Dengan cincin penahan khas, maksimum boleh mencapai 200mpa | Tanpa mengekalkan cincin, tekanan maksimum boleh mencapai 5MPa; dengan cincin mengekalkan, tekanan yang lebih tinggi |
| Kelajuan | Recrocating 0.5m/s Max, berputar maksimum 2m/s | |
| Suhu | Acara Umum: -30 ~+110, Acara Khas: -60 ~+250, Peristiwa Berputar: -30 ~+80 | |
| Medium | Lihat (Jadual Properties Bahan) | |
Pemilihan O-Ring
1. Keadaan kerja sederhana dan kerja
Apabila memilih bahan O-ring, keserasian dengan medium kerja mesti dipertimbangkan terlebih dahulu, dan keadaan kerja seperti tekanan, suhu, masa kerja yang berterusan, dan kitaran operasi bahagian pengedap juga mesti dipertimbangkan. Jika ia digunakan dalam keadaan berputar, kenaikan suhu yang disebabkan oleh haba geseran mesti dipertimbangkan. Bahan pengedap yang berbeza mempunyai sifat fizikal dan kimia yang berbeza, sila rujuk kepada "Jadual Properties Bahan" untuk maklumat lanjut.
2. Jenis meterai dan saiz alur pemasangan
(1) Menurut borang pengedap, ia boleh dibahagikan kepada: meterai statik (meterai tanpa gerakan relatif antara permukaan bersebelahan) dan meterai dinamik (meterai dengan gerakan timbal balik antara bahagian yang dimeteraikan);
(2) Menurut tujuan pengedap, ia boleh dibahagikan kepada: meterai lubang, meterai aci dan meterai putar;
(3) Menurut borang pemasangan, ia boleh dibahagikan kepada: pemasangan paksi (seksyen silangnya cacat paksi selepas pemasangan) dan pemasangan radial (bahagian silangnya secara radiasi cacat selepas pemasangan).

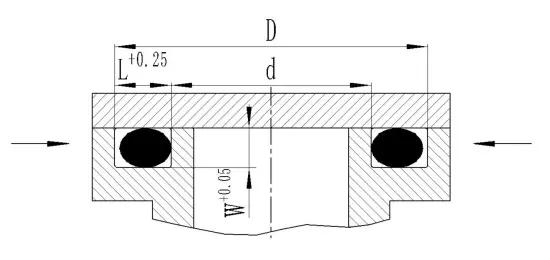

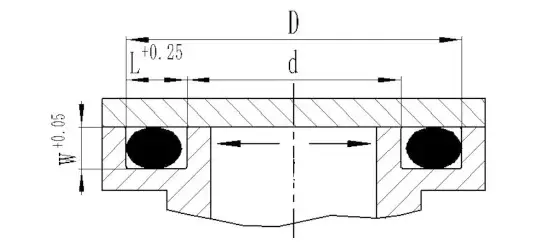

①Axial Static Seal
Jadual 1-3 dimensi alur pemasangan statik paksi paksi
| Diameter dawai o-ring d2 | Kedalaman alur W+0.05 | Lebar alur L+0.25 | Diameter dawai o-ring d2 | Kedalaman alur W+0.05 | Lebar alur L+0.25 | Diameter dawai o-ring d2 | Kedalaman alur W+0.05 | Lebar alur L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

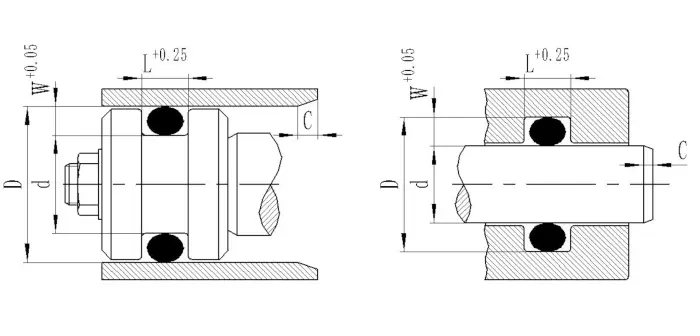

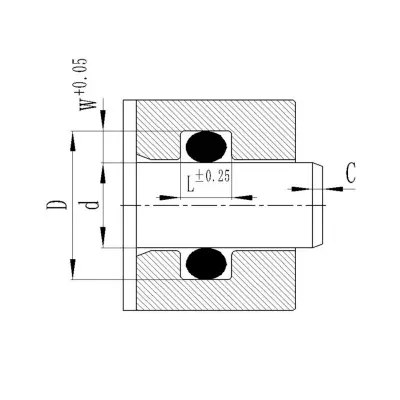

②Radial Static Seal
Meterai lubang radial: Alur pemasangan berada pada aci, dan diameter dalaman O-ring adalah sama dengan atau sedikit lebih kecil daripada diameter bawah alur d.
Meterai aci radial: Alur pemasangan berada di dalam lubang, dan diameter dalaman O-ring dan diameter aci yang dimeteraikan d sedekat mungkin.

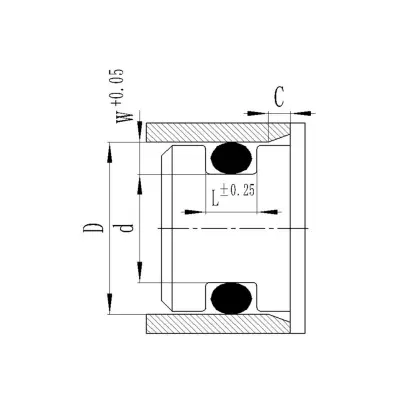

| Jadual 1-4 dimensi alur pemasangan meterai statik radial | |||||||||||
| O-ring diameter dawai d2 | Kedalaman alur W+0.05 | Lebar alur L ± 0.25 | C | O-ring diameter dawai d2 | Kedalaman alur W+0.05 | Lebar alur L ± 0.25 | C | O-ring diameter dawai d2 | Kedalaman alur W+0.05 | Lebar alur L ± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |

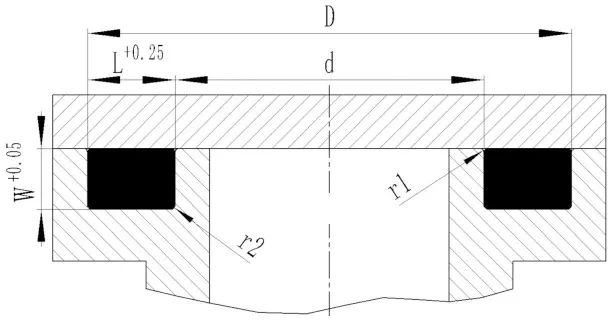

③Vacuum Seal (meterai statik)
Pembungkusan vakum adalah meterai O-ring di bawah keadaan khas, dan tekanan sistem tertutup adalah lebih rendah daripada 1 atmosfera standard (101.325kpa).
Keperluan saiz alur aplikasi dan pemasangannya adalah seperti berikut:
a. Ruang alur pemasangan hampir 100% dipenuhi dengan jumlah cincin O selepas ubah bentuk, yang dapat meningkatkan kawasan hubungan dan memanjangkan masa penyebaran melalui elastomer.
b. Deformasi mampatan bahagian silang O-ring adalah kira-kira 30%.
c. Grease vakum harus digunakan (untuk mengurangkan kebocoran).
d. Kekasaran permukaan setiap permukaan alur pemasangan harus dianggap lebih tinggi daripada keperluan meterai statik hidraulik, dan peratusan julat hubungan FTP harus lebih besar daripada 50%.
e. O-cincin harus dibuat dari bahan yang serasi dengan gas, kebolehtelapan rendah dan ubah bentuk mampatan yang rendah. Di sini, kami mengesyorkan penggunaan fluororubber.
④Radial Hydraulic Dynamic Seal
Oleh kerana O-ring akan dipindahkan semasa pergerakan, permohonannya terhad kepada tekanan yang lebih rendah (tanpa cincin penahan) dan kelajuan (gerakan reciprocating = 0.5m/s; gerakan berputar = 2.0m/s).
3. Faktor kekerasan
Kekerasan bahan O-ring adalah salah satu petunjuk penting untuk menilai prestasi pengedap. Kekerasan O-ring menentukan mampatan O-ring dan jurang penyemperitan maksimum yang dibenarkan dari alur. Umumnya, getah nitril pantai A70 disediakan, yang dapat memenuhi kebanyakan keadaan penggunaan.

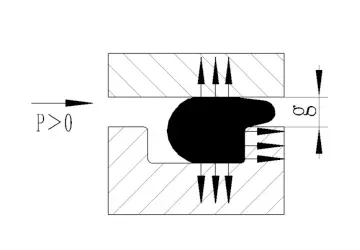

4. Jurang Penyemperitan
Gap penyemperitan maksimum yang dibenarkan G max berkaitan dengan tekanan sistem, diameter keratan rentas O-ring, dan kekerasan bahan. Secara amnya, semakin tinggi tekanan kerja, semakin kecil jurang penyemperitan maksimum yang dibenarkan G max. Sekiranya jurang G melebihi julat yang dibenarkan, ia akan menyebabkan O-ring menjadi tersemperit atau rosak.
Adalah disyorkan untuk menggunakan cincin penahan dalam meterai dinamik radial, yang boleh menghalang O-ring daripada diperas ke dalam jurang radial dan juga meningkatkan tekanan kerja. Apabila tekanan melebihi 5MPa dan diameter dalaman adalah> 50mm, dan tekanan lebih besar daripada 10mpa dan diameter dalaman adalah <50mm, disyorkan untuk menggunakan cincin penahan.
Untuk aplikasi pengedap statik, adalah disyorkan untuk memadankan H7/G6.
5. kadar tegangan dan mampatan
Apabila O-ring dipasang di dalam alur, ia akan diregangkan dan dimampatkan pada tahap tertentu. Sekiranya nilai regangan dan mampatan terlalu besar, bahagian silang cincin O akan dibesarkan atau dikurangkan secara berlebihan. Agar tidak mempengaruhi kesan pengedapnya, adalah disyorkan untuk mengikuti dua perkara berikut:
(1) Untuk pengedap lubang radial: O-ring lebih baik dalam keadaan yang diregangkan (iaitu d> d2), dan kadar peregangan maksimum yang dibenarkan adalah 6%, kerana peregangan 1%akan mengurangkan diameter keratan rentas W sebanyak 0.5%.
Pemanjangan = (D-2/D2) × 100% ＜ 6%
Dalam persamaan: D-Diameter bawah alur pemasangan di meterai lubang radial
D2-Diameter Inner O-Ring
(2) Bagi meterai aci radial, cincin O lebih disukai dimampatkan di sepanjang lilitannya (iaitu D1> D), dan kadar mampatan lilitan yang dibenarkan adalah 3%.
Nisbah mampatan = (d1-d)/d1 × 100% ＜ 3%
Dalam persamaan: diameter d1-aneh O-ring
Diameter d-bawah alur pemasangan dalam meterai aci radial
6. O-cincin digunakan sebagai meterai aci berputar
O-cincin juga boleh digunakan sebagai meterai untuk putaran berkelajuan rendah dan aci berputar kitaran pendek. Apabila kelajuan circumferential lebih rendah daripada 0.5m/s, pemilihan O-ring boleh berdasarkan standard reka bentuk biasa; Apabila kelajuan circumferential lebih tinggi daripada 0.5m/s, adalah perlu untuk mempertimbangkan fenomena bahawa cincin getah yang panjang akan menyusut selepas dipanaskan (fenomena haba joule), jadi diameter dalaman cincin pengedap dipilih kira -kira 2% lebih besar daripada diameter aci yang dimeterai, dan fenomena di atas boleh dielakkan. Selepas O-ring dipasang di dalam alur, ia dimampatkan secara radiasi untuk membentuk korugasi yang baik, dengan itu meningkatkan keadaan pelinciran.
7. Kekuatan pemampatan pemasangan

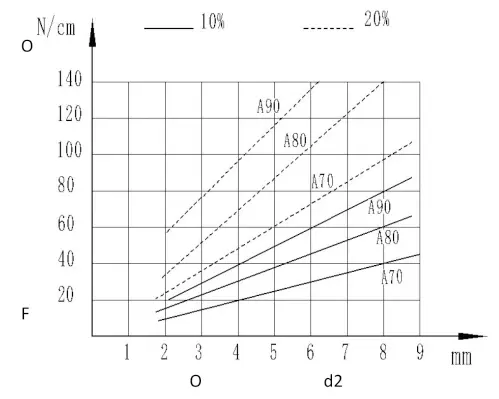

Semasa pemasangan, daya mampatan berkaitan dengan tahap mampatan awal dan kekerasan bahan. Angka ini menunjukkan hubungan antara daya mampatan unit dan diameter keratan rentas per sentimeter lilitan meterai, yang digunakan untuk menganggarkan saiz daya mampatan apabila memasang O-ring.
Reka bentuk struktur tempatan
Kerana O-ring akan diperah semasa pemasangan, untuk mengelakkan kerosakan yang serius, lubang lubang atau aci mesti diproses ke dalam chamfer 15 ° ~ 20 °, dan tepi mesti dibulatkan dan burrs dikeluarkan. Sekiranya O-ring melewati lubang melintang semasa pemasangan, lubang peralihan juga mesti dicairkan atau dibulatkan.
Hole Chamfer

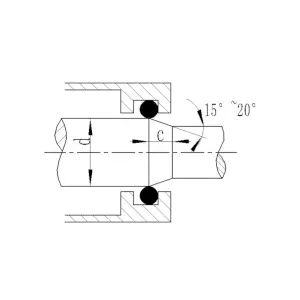

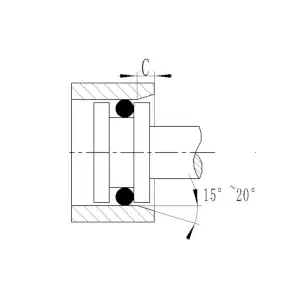

Aci chamfer

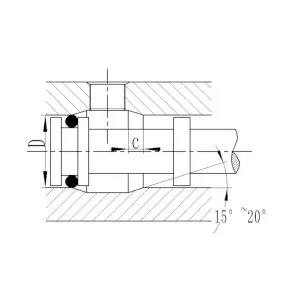

Chamfering/pembulatan lubang peralihan
Jadual 1-10 cmin panjang chamfer minimum
| Diameter bahagian w | ≤1.78, 1.80 | ≤2.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | > 8.40 | |
| Panjang chamfer minimum cmin | 15 ° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 ° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Kekasaran permukaan chamfer: RZ≤4.0μm ra≤0.8μm
Penyimpangan bentuk dan kecacatan permukaan yang dibenarkan
Kami mengklasifikasikan bentuk dan kecacatan permukaan O-cincin ke dalam dua kategori: N dan S.
(1) N: mewakili kualiti standard kami, yang dapat memenuhi keperluan berkualiti tinggi dan aplikasi harian.
(2) S: Sesuai untuk majlis -majlis yang mempunyai keperluan yang sangat tinggi untuk kecacatan bentuk dan permukaan, biasanya memerlukan pengeluaran yang besar dan kos yang tinggi.

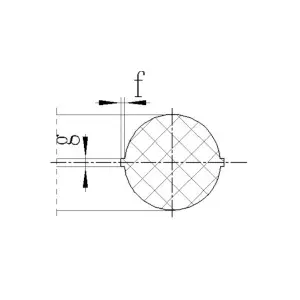

Acuan misalignment d

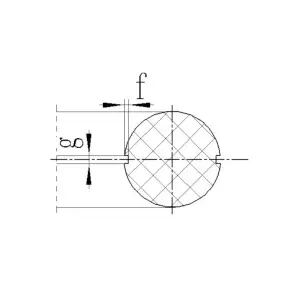

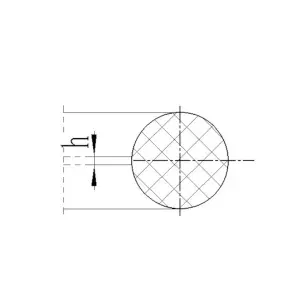

Acuan membelah kilat h
Acuan membuang pengecutan
Pemangkasan yang berlebihan

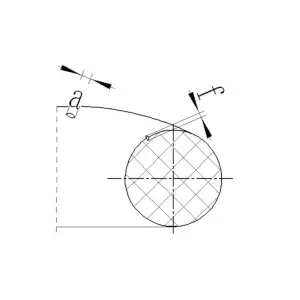

Tanda aliran
Kecacatan lain
| Jadual 1-8 bentuk o-ring dan kecacatan permukaan | ||||
| Kecacatan | Kategori | Sisihan yang dibenarkan dari seksyen w | ||
| ≤2.65 | > 2.65 | |||
| Modulus ralat | Lebar h | N | 0.06 | 0.12 |
| Jumlah kilat | Lebar h | S | 0.05 | 0.09 |
| Pengecutan perpisahan | Lebar h | N | 0.1 · w | 0.1 · w |
| Lebar h | 0.05 | 0.09 | ||
| Lebar h | S | 0.05 · w | 0.05 · w | |
| Lebar h | 0.05 | 0.09 | ||
| Lebar pemangkasan yang berlebihan (pemangkasan berlebihan dibenarkan, tetapi ia mesti berada dalam julat sisihan bahagian silang dan permukaan mesti disimpan dengan lancar) | Lebar h | N | 0.4 | 1.2 |
| Lebar h | S | 0.4 | 0.7 | |

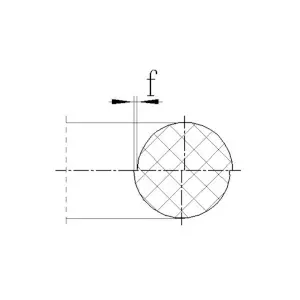

| Tanda aliran (arah circumferential) | Ketebalan a | N | 0.1 · ID | 0.1 · ID |
| Kedalaman f | 0.03 | 0.06 | ||
| Ketebalan a | S | 0.05 · ID | 0.05 · ID | |
| Kedalaman f | 0.03 | 0.06 | ||

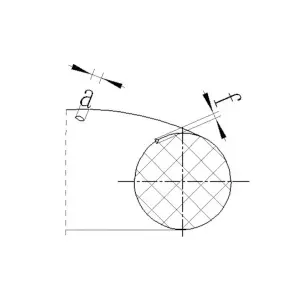

| Kecacatan lain | Ketebalan a | N | 0.3 · w | 0.3 · w |
| Kedalaman f | 0.05 | 0.09 | ||
| Ketebalan a | S | 0.1 · w | 0.1 · w | |
| Kedalaman f | 0.03 | 0.06 | ||
| Kekasaran permukaan | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| Bunyi bising | / | N | Benarkan | |
| / | S | Benarkan | ||
Panduan Penyimpanan
Untuk mengelakkan sifat fizikal dan kimia cincin O yang disebabkan oleh penyimpanan jangka panjang, persekitaran penyimpanan yang munasabah diperlukan untuk memastikan bahawa O-ring tidak terjejas semasa penyimpanan jangka panjang.
Semasa penyimpanan, titik berikut harus diperhatikan:
(1) persekitaran penyimpanan mestilah kering, bebas debu dan berventilasi;
(2) suhu harus di atas +15 ℃ tetapi tidak melebihi +20 ℃;
(3) Simpan dalam beg pembungkusan berongga sebanyak mungkin, dan elakkan bahan-bahan yang merosakkan bahan O-ring;
(4) Elakkan cahaya matahari langsung dalam persekitaran penyimpanan dan menjauhkan diri dari sumber cahaya ultraviolet;
(5) Apabila menyimpan, O-ring harus berada dalam keadaan bebas tekanan, iaitu, tidak diregangkan, tidak dimampatkan, dan tidak cacat:
(6) Ia dilarang untuk mengikat dengan tali atau menggantung pada bahagian logam.
