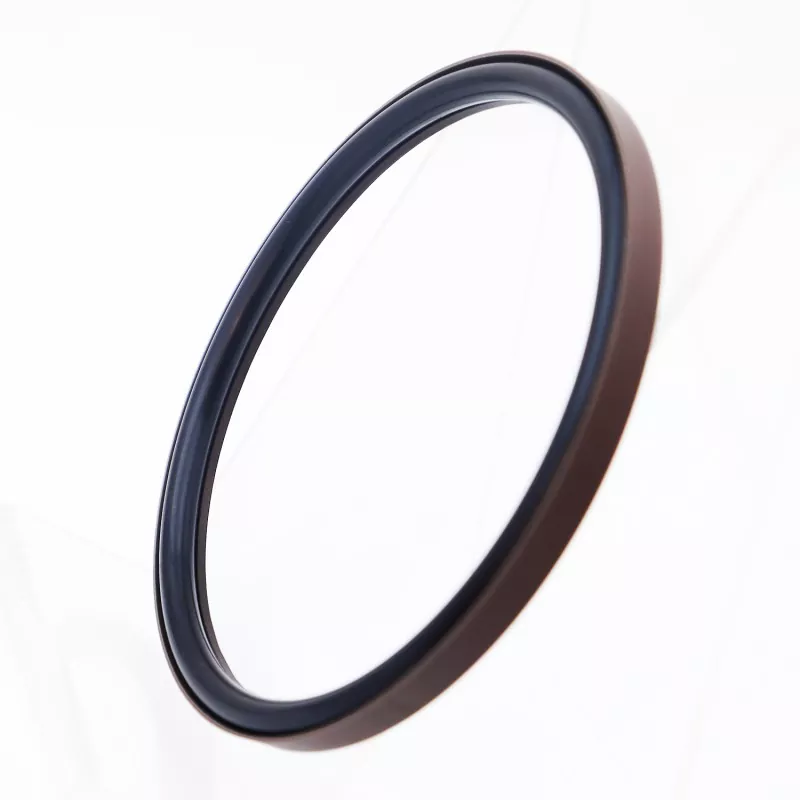

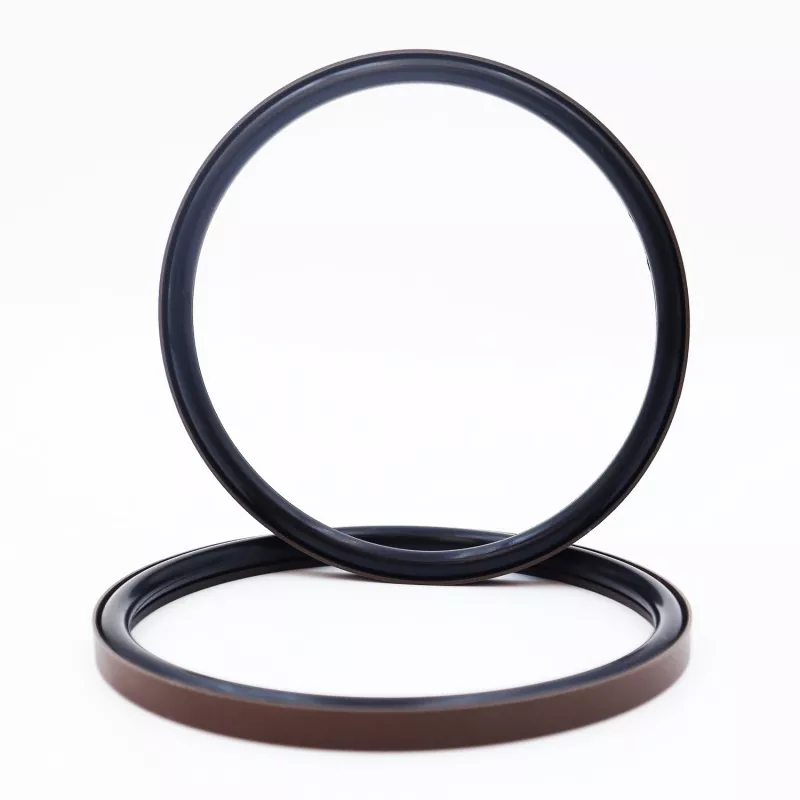

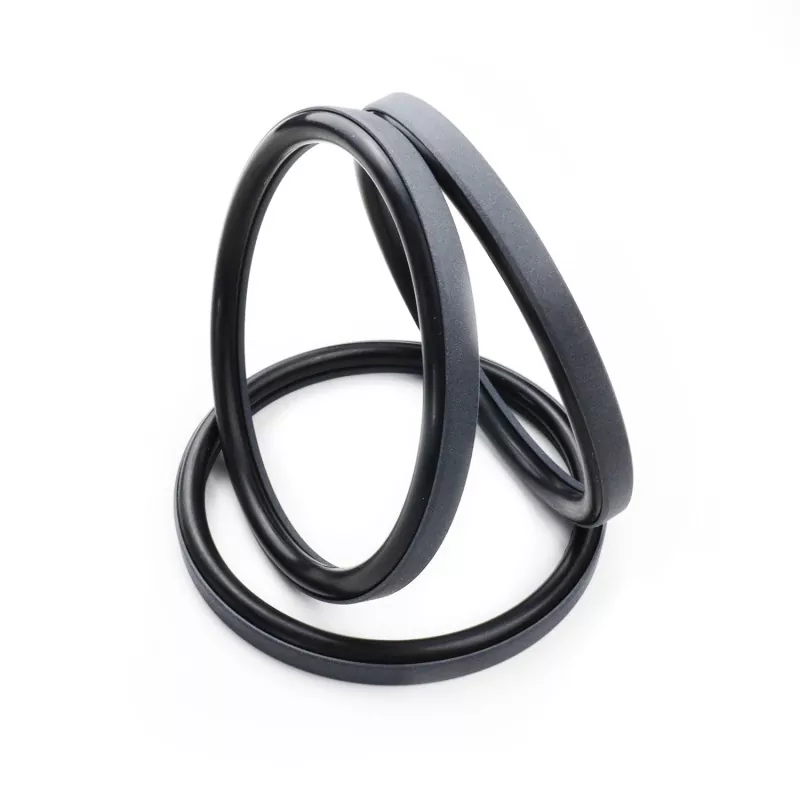

Pengedap Gabungan Sudut Kanan untuk Omboh terdiri daripada cincin pengedap bersudut tegak yang diperbuat daripada PTFE (atau komposit PTFE) dan cincin O getah; ia direka untuk pengedap satu tindakan dalam aplikasi salingan hidraulik dan pneumatik. Ia dikategorikan ke dalam siri RC51 dan RC52 berdasarkan padanan O-ring (mematuhi standard GB1235). Cincin pengedap bersudut kanan menampilkan reka bentuk bibir nipis yang menawarkan keupayaan pampasan susulan yang sangat baik, menghasilkan prestasi pengedap yang unggul.
Produk ini menawarkan pekali geseran yang rendah dan geseran pecah yang minimum. Ia memastikan geseran dinamik dan statik yang seimbang, beroperasi dengan lancar tanpa "stick-slip" (gerakan tersentak), menyokong keadaan pelinciran tanpa minyak, dan mempunyai hayat perkhidmatan yang panjang.
Struktur padatnya sesuai dengan alur standard dan membolehkan pemasangan dan penyelenggaraan yang mudah, menjadikannya pilihan pengedap yang ideal untuk pemasangan omboh pelbagai silinder hidraulik.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik;
2. Prestasi pengedap yang sangat baik dalam persekitaran tekanan tinggi dan rendah;
3. Geseran rendah, geseran pecah minimum, operasi lancar, geseran dinamik dan statik seimbang, dan tiada gelinciran kayu;
4. hayat perkhidmatan yang panjang; sesuai untuk aplikasi pelinciran bebas minyak;
5. Reka bentuk padat; mudah untuk memasang dan menyelenggara;
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan m/s |
Media |
|
≤70 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |

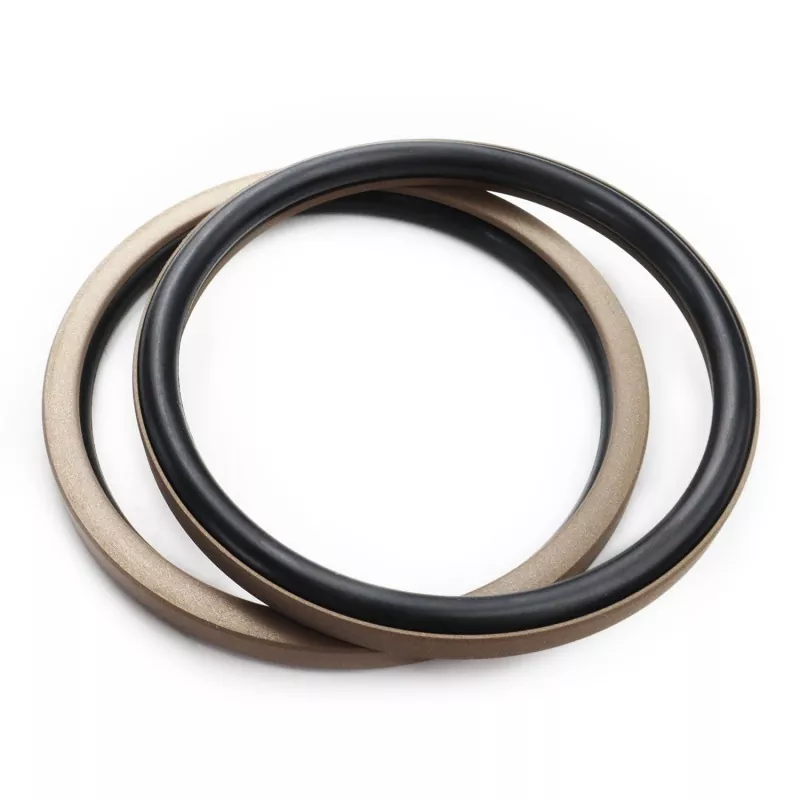

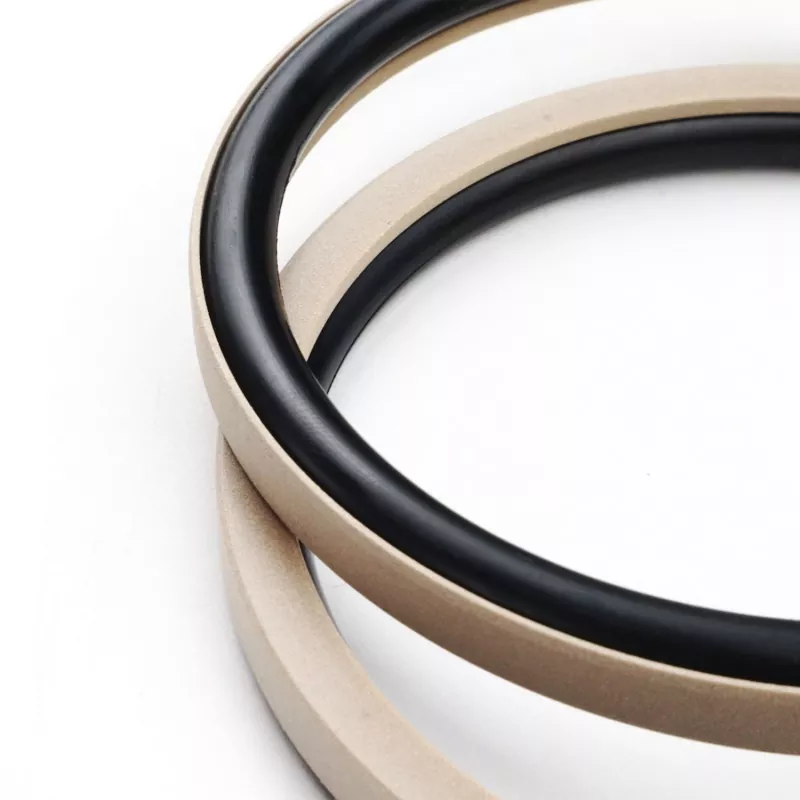

1. Bahan-bahan untuk cincin-O yang disertakan termasuk: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), dsb.

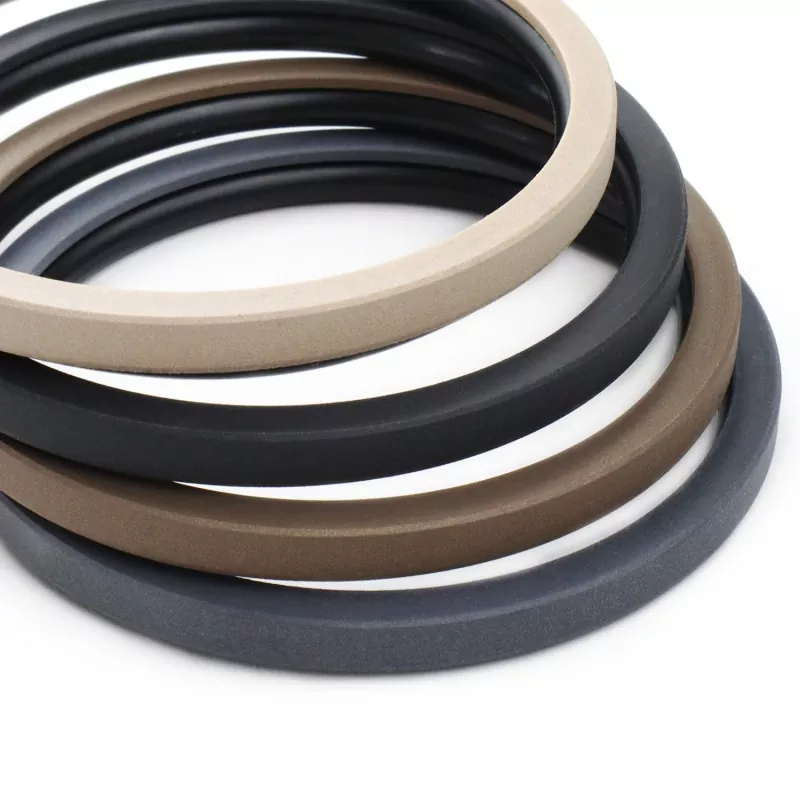

2. Bahan cincin pengedap: Bahan standard PTFE3; pilihan lain yang tersedia termasuk PTFE2, PTFE4 dan plastik berprestasi tinggi yang lain.

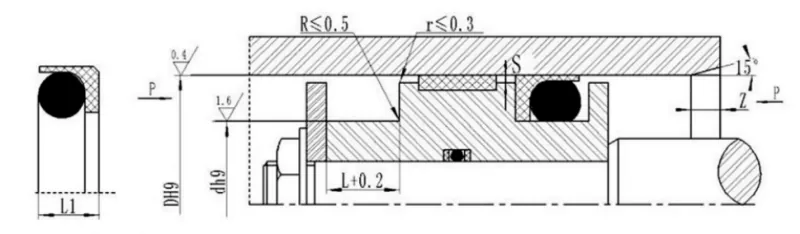

Model Pesanan: RC51—80x70x7.6—PTFE3—R01
Model - Gerbang Silinder x Diameter Alur x Lebar Alur | PTFE3: Kod bahan PTFE yang diubah suai | R01: Kod bahan cincin O
Spesifikasi dalam julat yang ditentukan tersedia.
|
Model Standard DH9 RC51 |
DH9 beban ringan RC51-Q |
DH9 tugas berat RC51-Z |
Diameter alur d h9 |
Lebar alur L+0.2 |
Ketinggian meterai L1 |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter dawai O-ring lakukan |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Nota:1. Siri tugas ringan lebih mudah dipasang dalam alur tertutup yang lebih lebar daripada 30 mm.
2. Sila rujuk syarikat berkenaan pemasangan dalam alur tertutup.
3. Untuk tekanan melebihi 40 MPa, gunakan toleransi muat H8/f8 untuk kawasan dasar pengedap.
