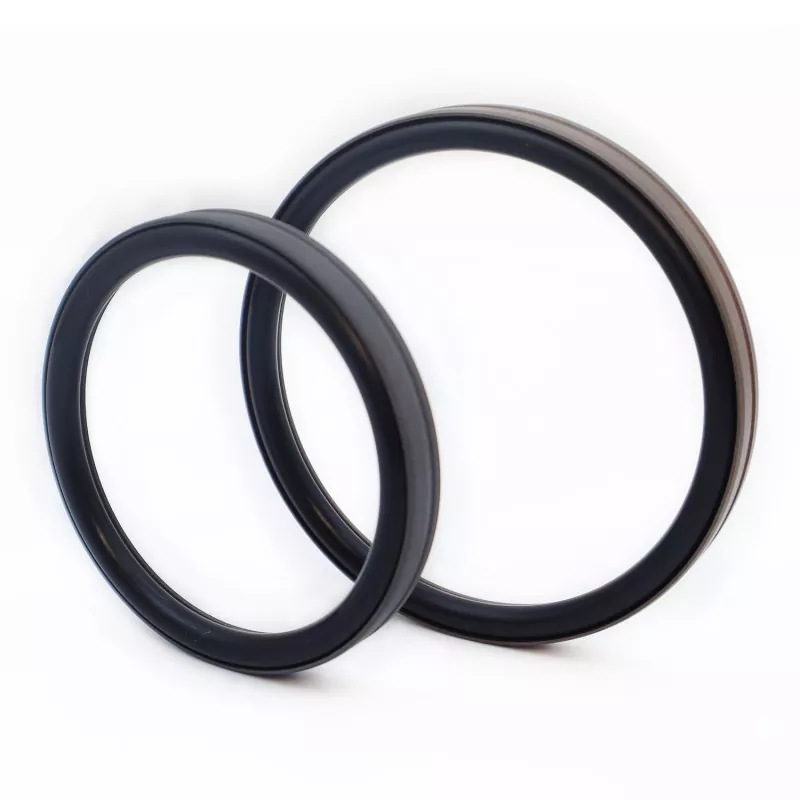

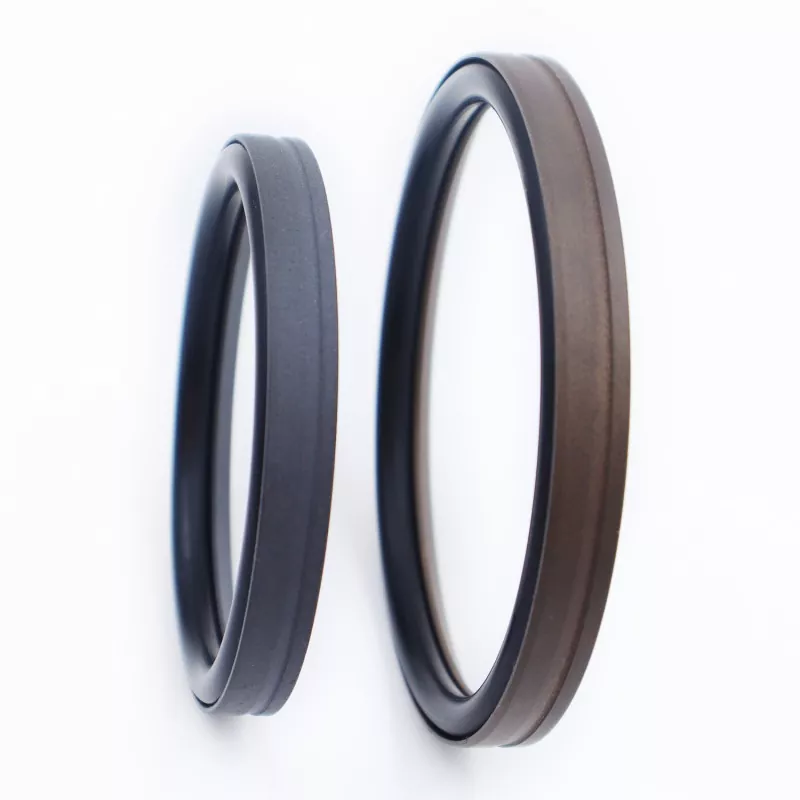

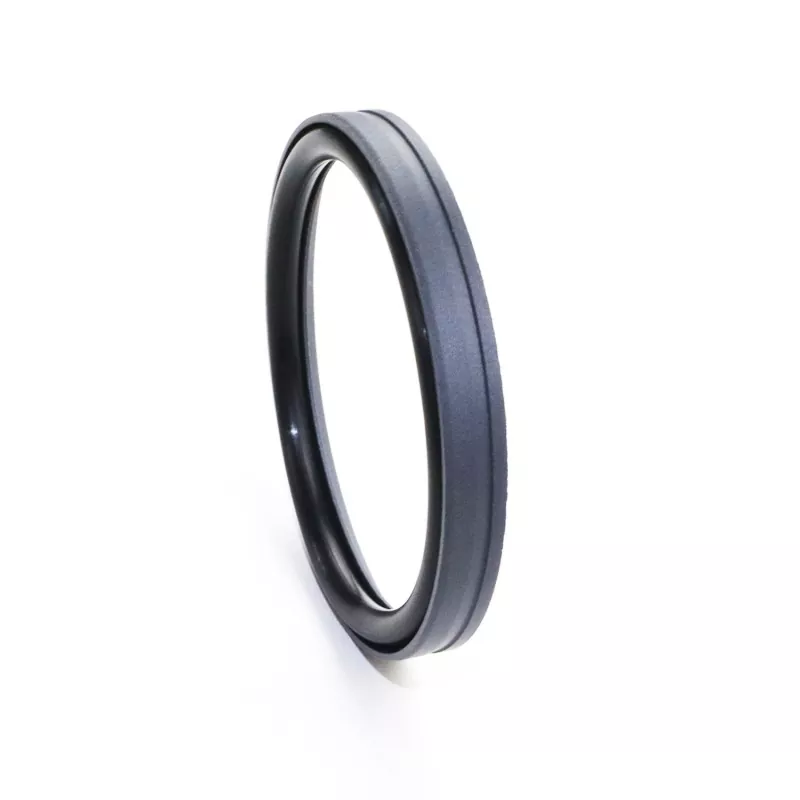

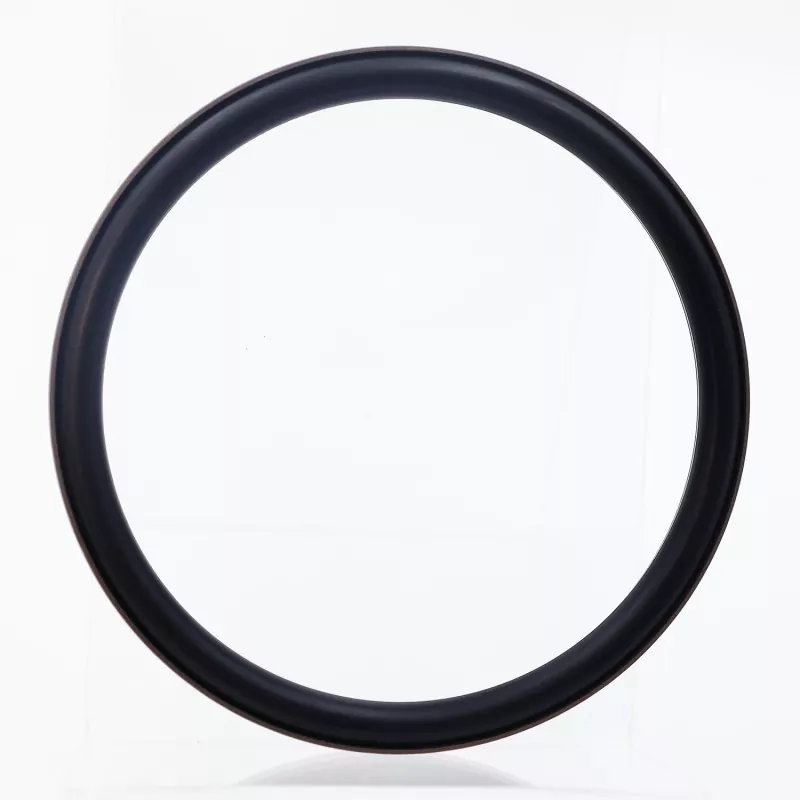

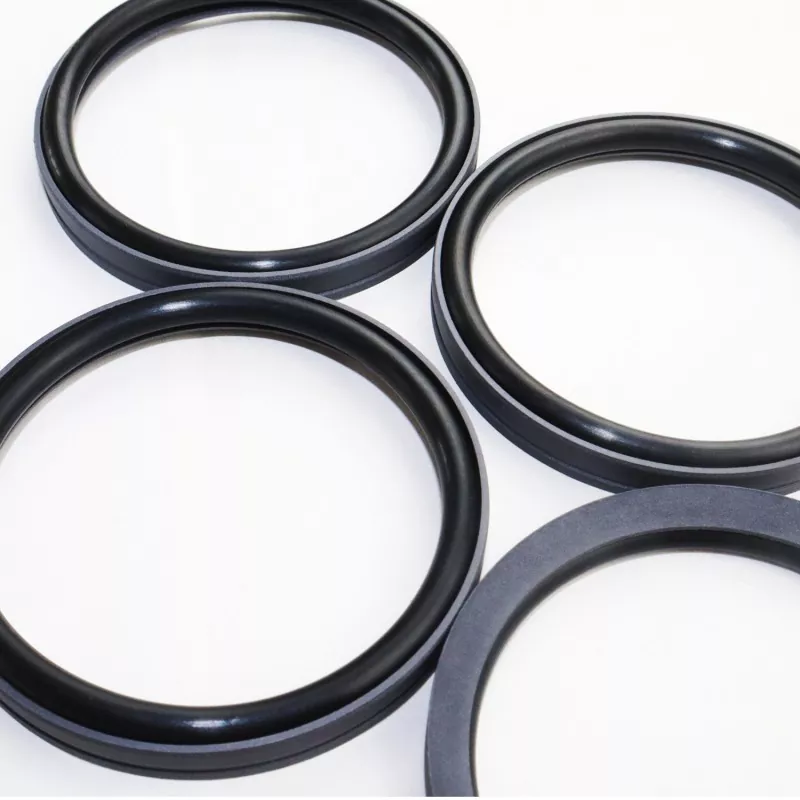

Pengedap Gabungan Jenis Bore Foot terdiri daripada cincin pengedap berbentuk kaki yang diperbuat daripada PTFE (atau komposit PTFE) dan cincin O getah; ia direka untuk pengedap satu tindakan dalam aplikasi salingan hidraulik dan pneumatik. Ia dikategorikan ke dalam siri RC53 dan RC54 berdasarkan padanan O-ring (mematuhi standard GB1235). Terima kasih kepada reka bentuk bibir nipis cincin pengedap, ia menawarkan pampasan susulan yang sangat baik dan prestasi pengedap yang unggul. Ia berfungsi dengan baik di bawah kedua-dua keadaan tekanan tinggi dan rendah, beroperasi tanpa "stick-slip" (merangkak), menyokong pengedap tanpa minyak jangka panjang, dan digunakan secara meluas untuk omboh silinder tekanan tinggi.

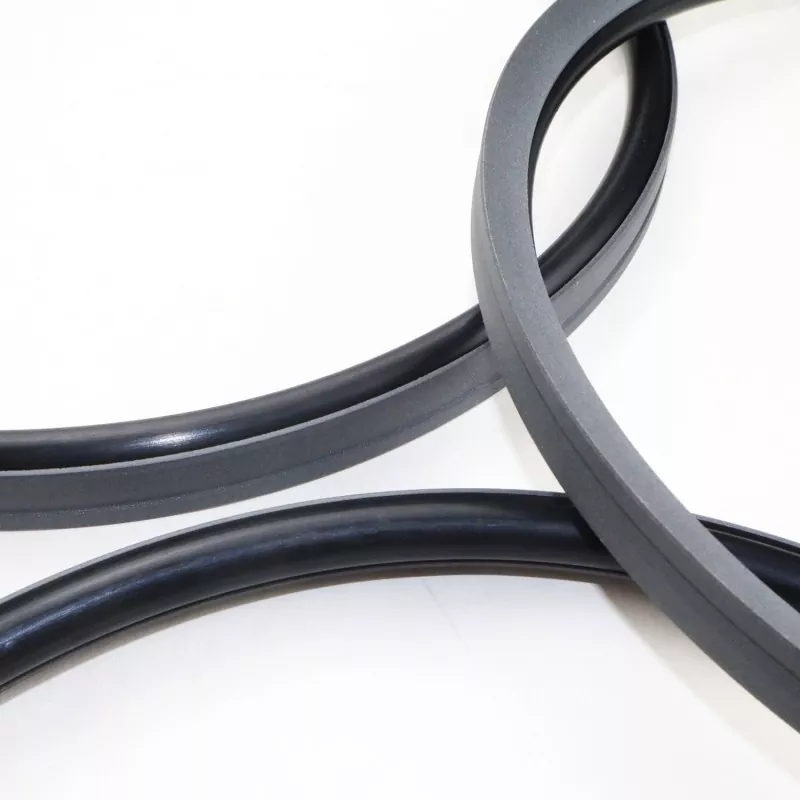

Alur berbentuk baji pada permukaan pengedap berbentuk kaki meningkatkan integriti pengedap dan rintangan pencemaran sambil mengurangkan geseran. Reka bentuk struktur juga meningkatkan kapasiti galas tekanan meterai. Secara amnya, ia tidak sesuai untuk pemasangan dalam alur tertutup.
1. Sesuai untuk kedua-dua aplikasi hidraulik dan pneumatik;
2. Prestasi pengedap yang sangat baik di bawah kedua-dua keadaan tekanan tinggi dan rendah;
3. Geseran rendah, rintangan pemisahan minimum, gerakan lancar, geseran dinamik dan statik yang sama, dan tiada gelinciran kayu;
4. hayat perkhidmatan yang panjang; sesuai untuk aplikasi pelinciran bebas minyak;
5. Sesuai untuk pengedap tekanan tinggi dan tekanan ultra tinggi;
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan m/s |
Media |
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), gas, dsb. |
|
-20 hingga +180 (dengan cincin O FKM) |
1. Bahan O-ring yang serasi termasuk: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3; bahan lain yang tersedia termasuk PTFE2, PTFE4 dan plastik berprestasi tinggi yang lain.
Model Pesanan: RC53-80x69.6x9.8-PTFE3-R01

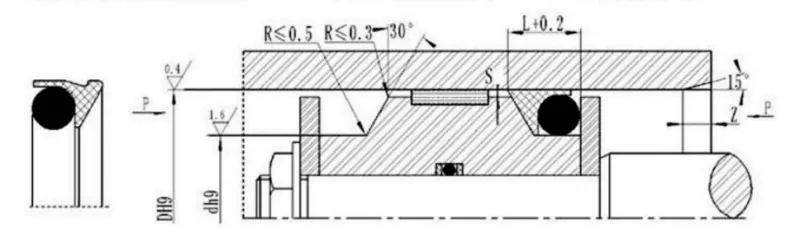

Diameter Gergaji x Diameter Alur x Lebar Alur | PTFE3: Kod bahan PTFE yang diubah suai | R01: Kod bahan cincin O
Sebarang saiz dalam julat parameter tersedia
|
Julat apertur D H9 |
Diameter alur d h9 |
Lebar alur L+0.2 |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring buat |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Serasi dengan GB1235 O-ring; sebarang saiz dalam julat yang ditentukan boleh dibekalkan.
|
Julat apertur D H9 |
Diameter alur d h9 |
Lebar alur L+0.2 |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring buat |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Nota: Untuk tekanan >60 MPa, toleransi muat H8/8 digunakan pada kawasan dasar pengedap, dan kelegaan kedap tekanan ultra tinggi Smax ialah <0.05.
