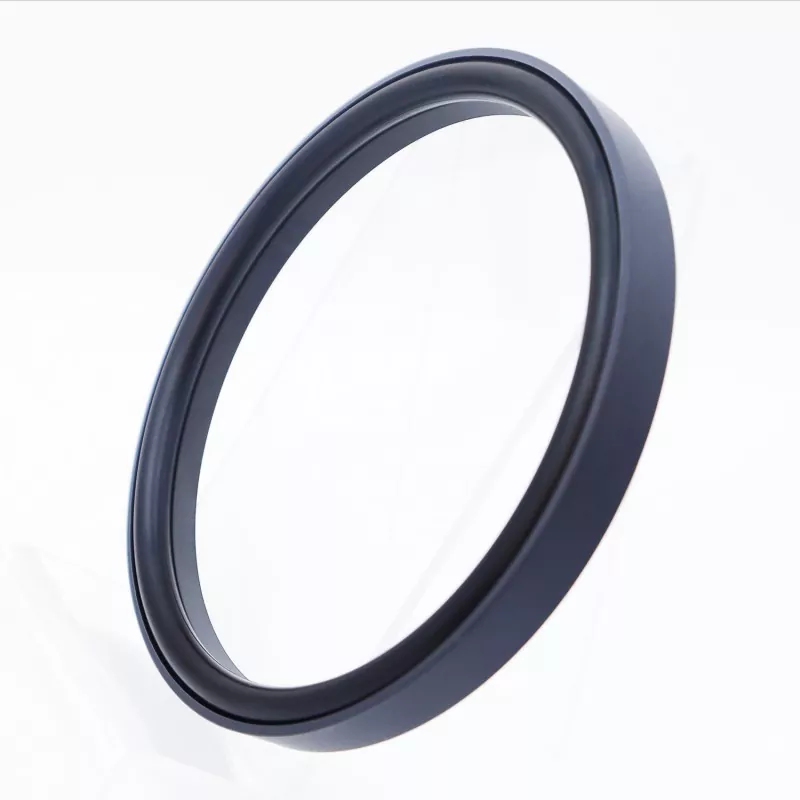

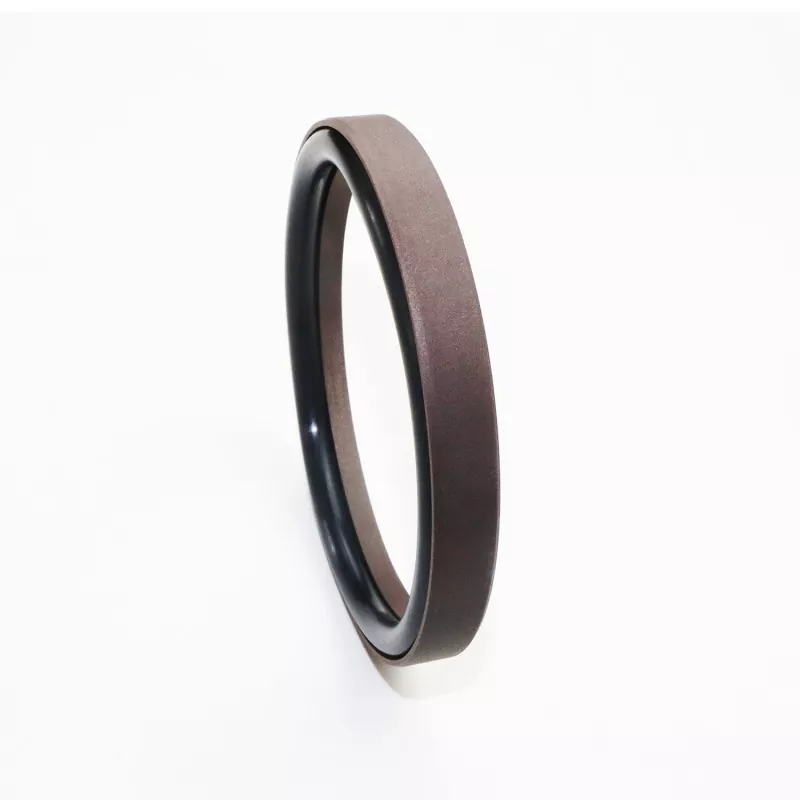

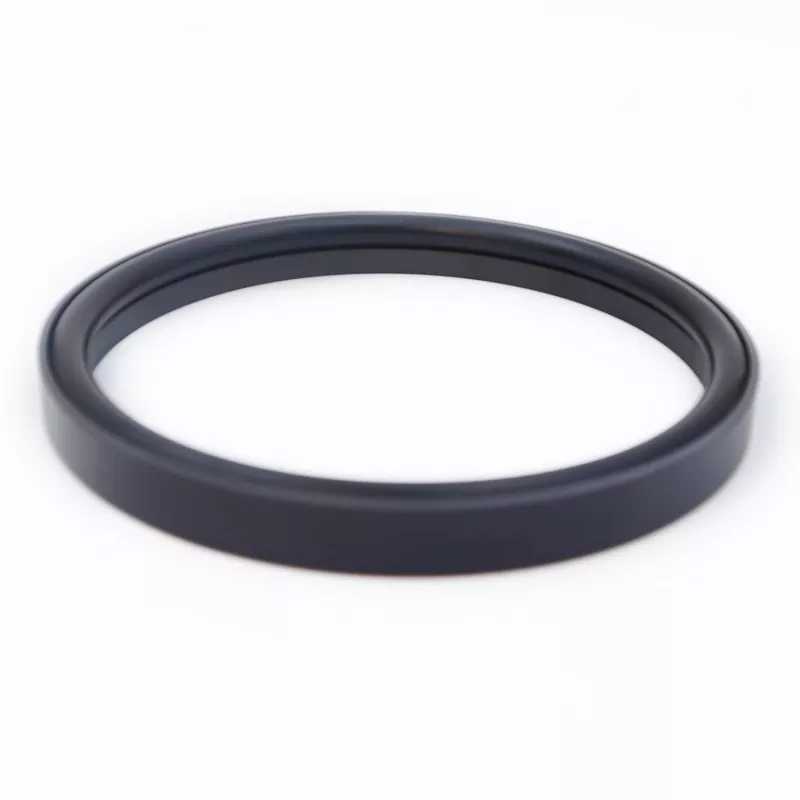

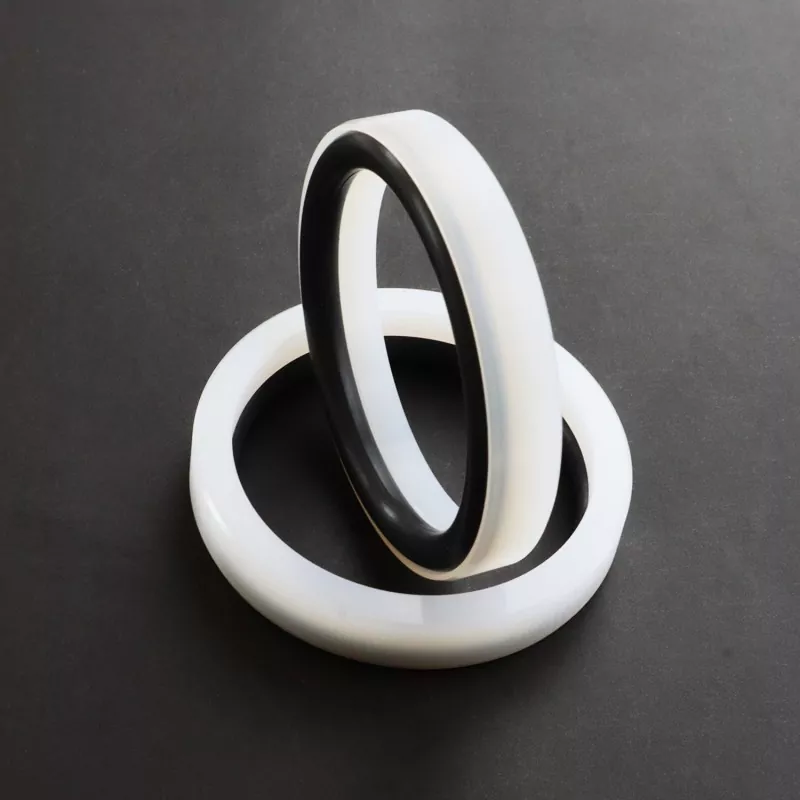

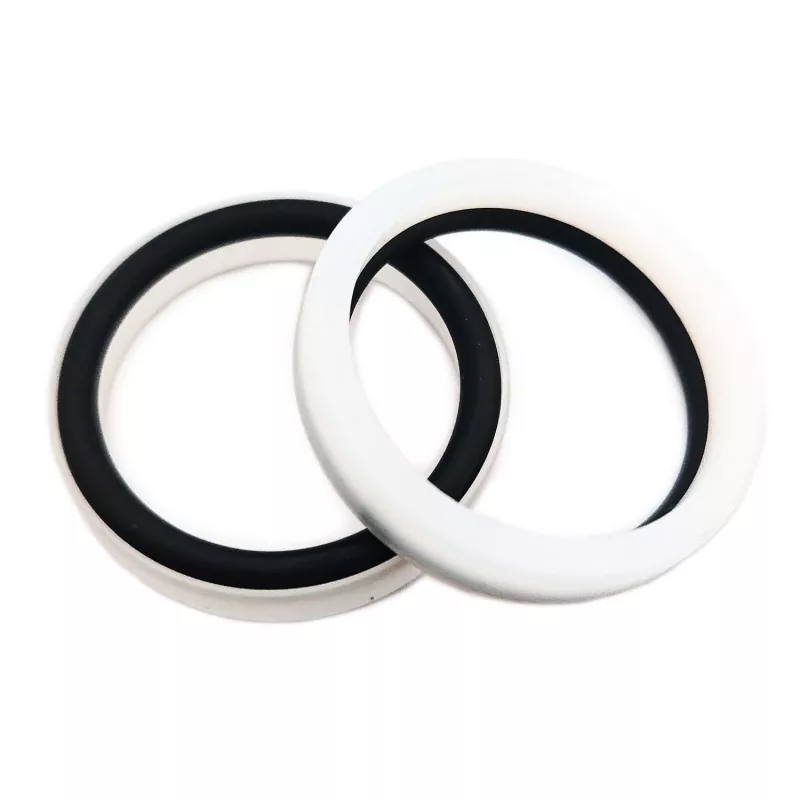

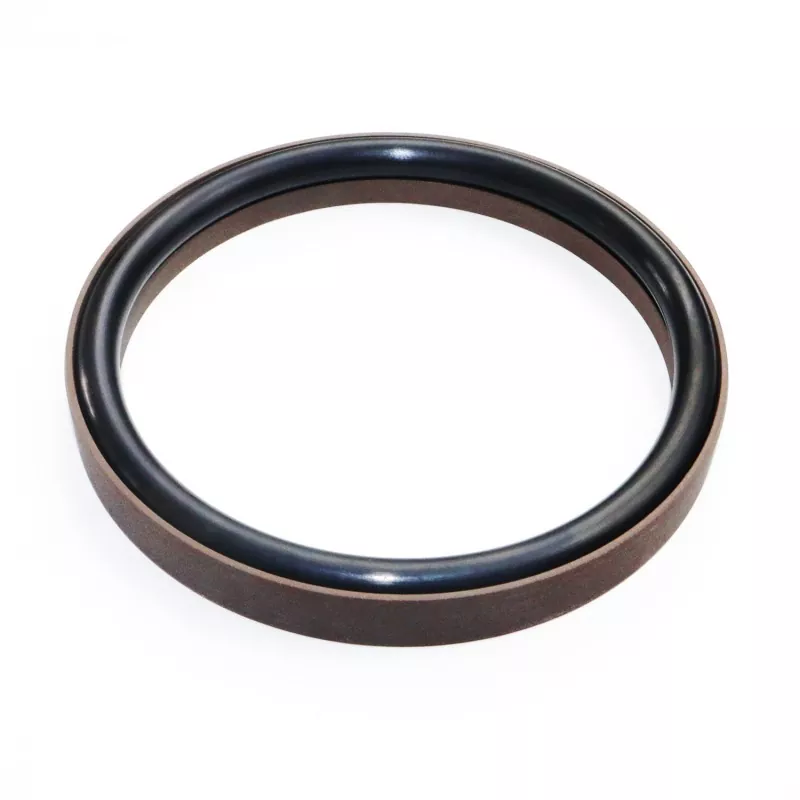

Mohor Gabungan Langkah Bertetulang untuk Rod (direka bentuk untuk aplikasi berasaskan air dan tekanan ultra tinggi) terdiri daripada cincin pengedap bersudut tepat bertetulang yang diperbuat daripada PTFE (atau komposit PTFE) dan cincin O getah. Ia tersedia dalam siri RC58 dan RC59, bergantung pada cincin O khusus yang digunakan (mematuhi piawaian GB1235). Ia menawarkan prestasi geseran rendah—memastikan rintangan sifar pada permulaan dan gerakan salingan yang lancar tanpa gelincir kayu—dan sesuai untuk operasi jangka panjang dalam persekitaran bebas minyak, sekali gus mengurangkan dengan ketara kemungkinan kegagalan peralatan dan mengurangkan kos penyelenggaraan.
Terima kasih kepada ketebalan cincin pengedap yang dioptimumkan, pengedap berfungsi dengan berkesan walaupun digunakan dengan air atau media kelikatan rendah yang lain. Reka bentuk struktur cincin pengedap bertetulang juga meningkatkan ketahanannya terhadap tekanan tinggi dan ultra tinggi. Secara amnya, meterai ini tidak boleh dipasang dalam alur tertutup.
1. Geseran rendah: rintangan permulaan yang minimum, gerakan lancar, geseran dinamik dan statik yang sama, dan tiada gelinciran kayu;
2. Hayat perkhidmatan yang panjang: sesuai untuk aplikasi pelinciran bebas minyak;
3. Sesuai untuk mengedap sistem tekanan tinggi dan tekanan ultra tinggi, serta media kelikatan rendah seperti air;
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan m/s |
Media |
|
≤200 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
Minyak hidraulik berasaskan mineral, cecair tahan api (HFA/HFB), air, dsb. |
|
-20 hingga +200 (dengan cincin O FKM) |
1. Bahan O-ring yang serasi termasuk: Getah Nitril RO1 (NBR), Fluoroelastomer RO2 (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE3; bahan alternatif termasuk PTFE2, PTFE4, dan plastik berprestasi tinggi yang lain.
Model Pesanan: RC58—80x69.2x10.5—PTFE3—R01
Model - Diameter Gergaji x Diameter Alur x Lebar Alur | PTFE3 - Kod Bahan PTFE yang diubah suai | R01 - Kod Bahan O-ring
Spesifikasi dalam julat parameter tersedia.
|

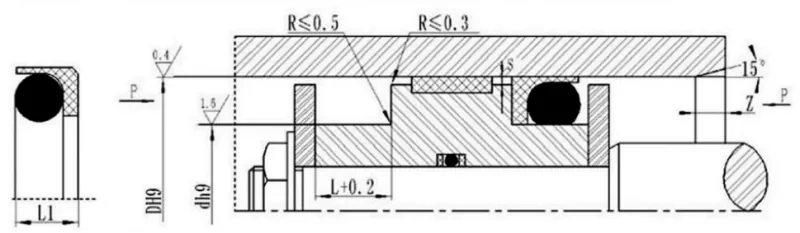

Model Standard DH9 RC58 |
DH9 beban ringan RC58-Q |
DH9 tugas berat RC58-Z |
Diameter alur d h9 |
Lebar alur L+0.2 |
Ketinggian meterai L1 |
Jejari Sudut Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter wayar O-ring buat |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Nota: Untuk tekanan >60 MPa, toleransi muat H8/f8 digunakan pada kawasan dasar pengedap; untuk pengedap tekanan ultra tinggi, Smax < 0.05.
Serasi dengan GB1235 O-ring; sebarang saiz dalam julat parameter yang ditentukan boleh dibekalkan.
|
Julat apertur D H9 |
Diameter alur d h9 |
Lebar alur L+0.2 |
Kelegaan jejari Smax |
Jejari Sudut Rmaks |
Chamfer Zmin |
Diameter wayar O-ring buat |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
