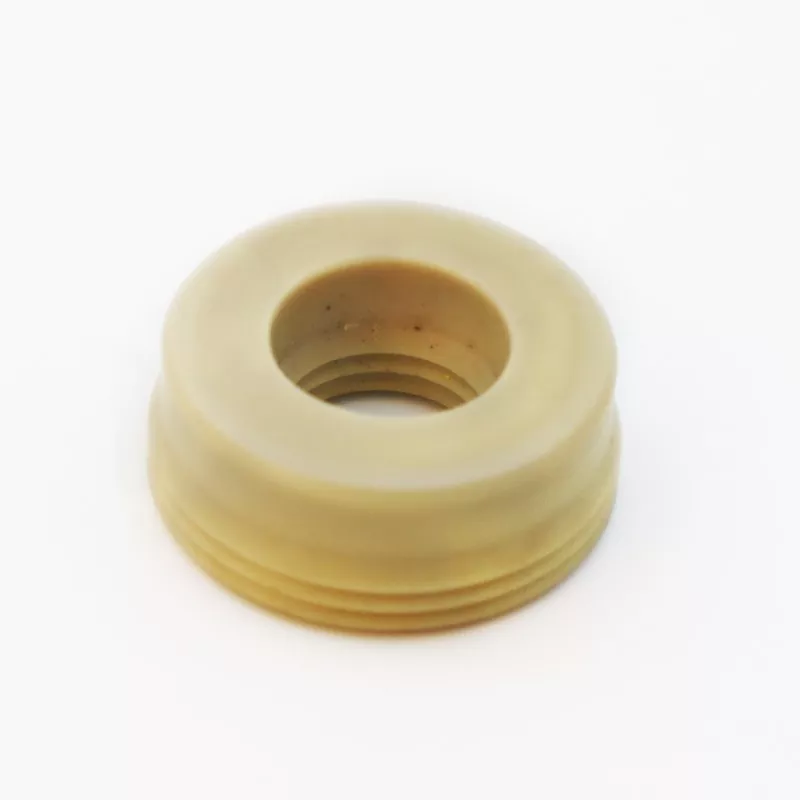

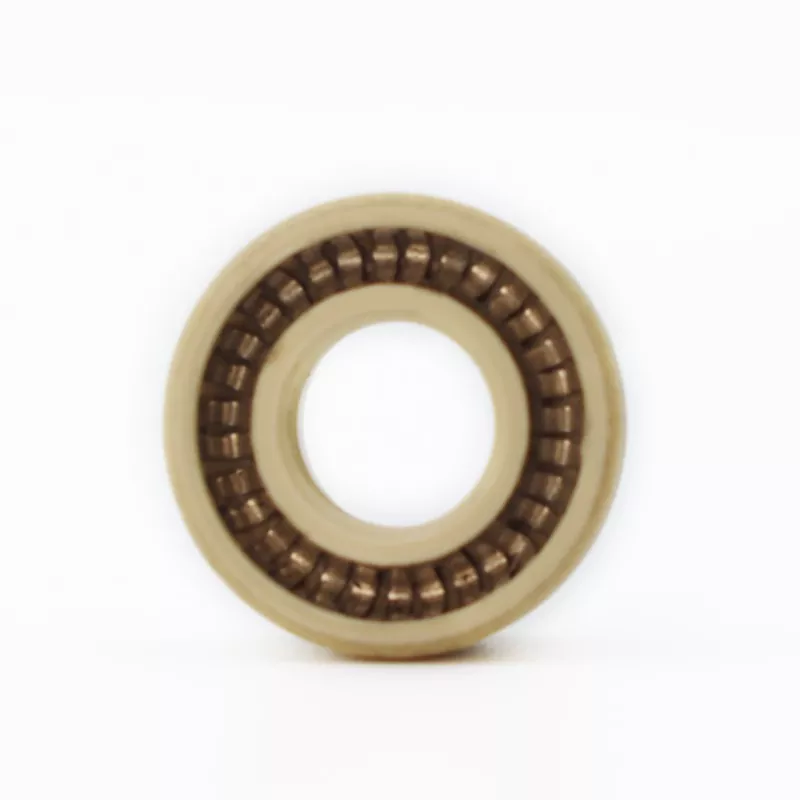

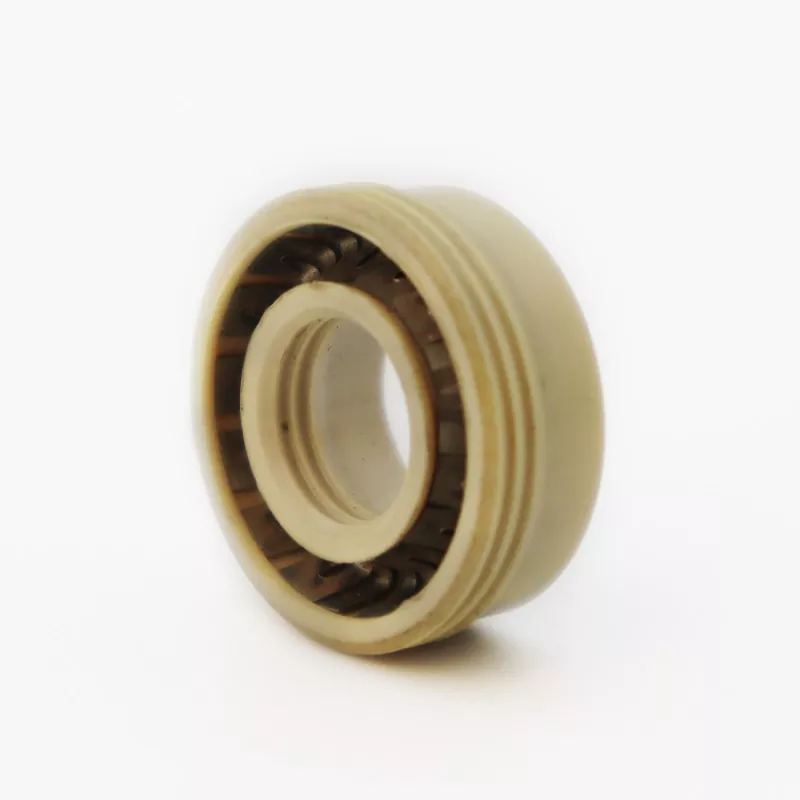

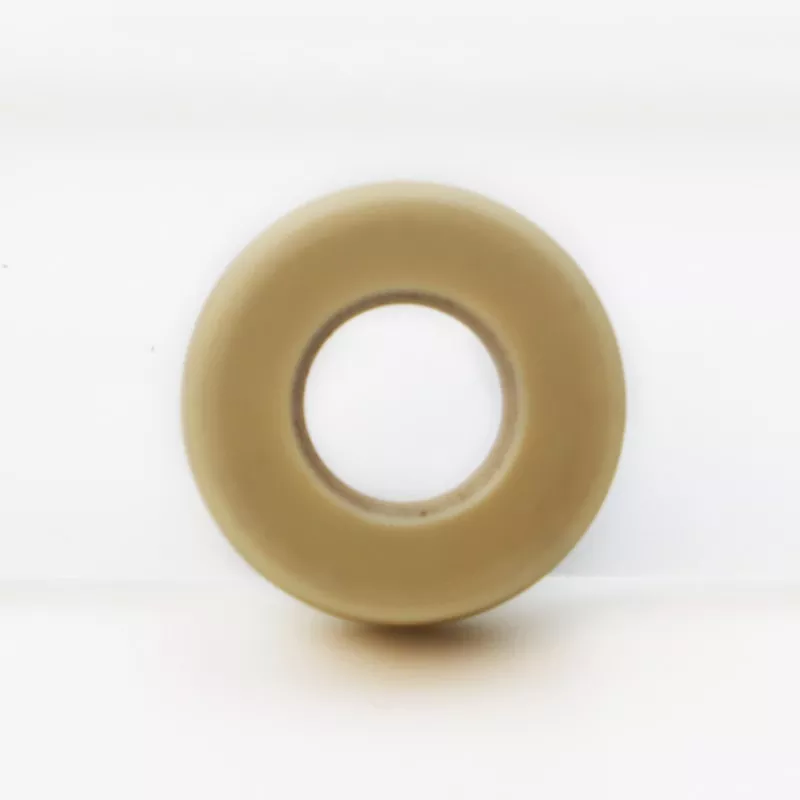

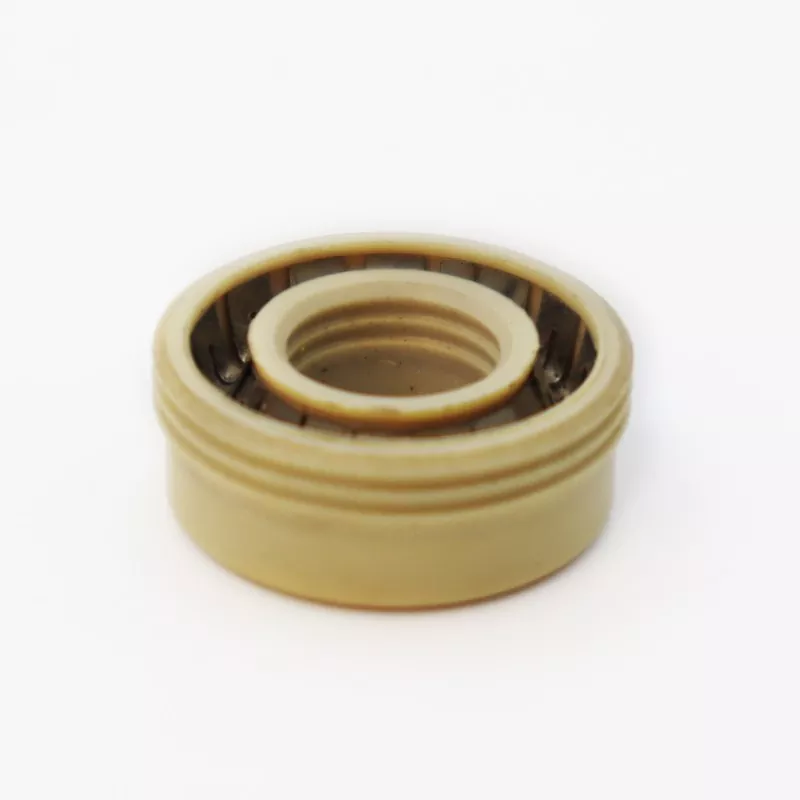

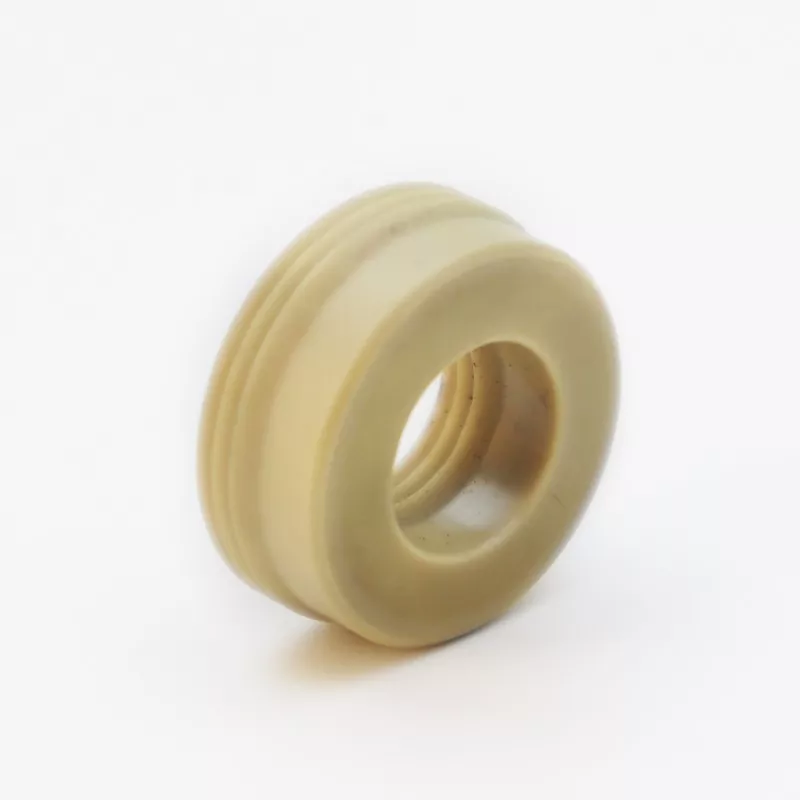

Ruichen FS-C Multi-Lip Spring-Energized Seal menampilkan reka bentuk bibir bergerigi unik yang meningkatkan prestasi pengedap dengan ketara. Model FS-C ialah pilihan ideal untuk aplikasi yang memerlukan kawalan kebocoran yang ketat.
Ia memberikan pengedap yang stabil dan boleh dipercayai—mengimbangkan geseran rendah dengan hayat perkhidmatan yang panjang—pada tekanan operasi sehingga 40 MPa (tekanan melebihi had ini memerlukan konfigurasi alur lebar yang ditentukan).
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Kelajuan (m/s) |
Suhu °C |
Media |
|
|
<40: Gunakan lebar alur L >40 MPa: Gunakan lebar alur L1 |
<10 |
BO/DO -35~+250 |
Lain-lain -200~+250 |
Semua cecair, bahan kimia dan gas |
Struktur berbilang bibir model ini mencipta beberapa halangan pengedap, memastikan kekedapan gas dan cecair yang sangat baik walaupun pada tekanan rendah. Ia direka khusus untuk persekitaran vakum atau aplikasi dengan pembezaan tekanan yang sangat rendah, sementara juga menampung tekanan operasi sehingga 40 MPa (dengan syarat alur yang melebar digunakan).
Pengedap bertenaga spring Ruichen FS-C memberikan prestasi luar biasa dalam peralatan vakum, instrumen analisis, peranti pengukur ketepatan dan injap berspesifikasi tinggi. Ciri-ciri geseran rendah dan gerakan lancar menjadikannya sangat sesuai untuk aplikasi kawalan gerakan ketepatan. Pengedap Ruichen FS-C yang direka khas memastikan kebolehpercayaan pengedap jangka panjang untuk peralatan penyelidikan saintifik, instrumen perubatan dan sistem kawalan industri berketepatan tinggi.
Semua dimensi dalam julat yang ditentukan tersedia.
Nota: Jika spesifikasi yang diperlukan tidak disenaraikan dalam jadual ini, sila hubungi kami; produk bersaiz sehingga 1600 mm boleh dibekalkan.
|

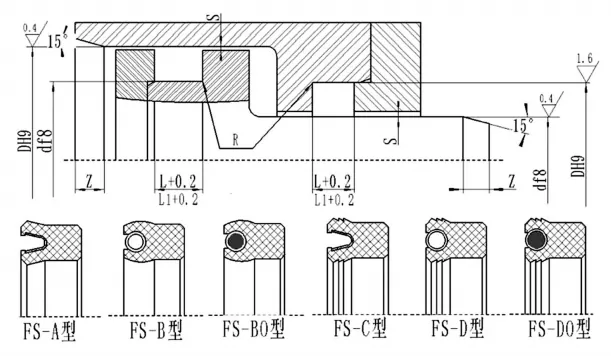

d |
D |
L+0.2 |
L1+0.2 (Terpakai untuk tekanan >40 MPa) |
Kelegaan jejari Smax |
Panjang talang Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota Pemasangan: Untuk aplikasi tekanan tinggi (>40 MPa), alur dengan lebar yang ditentukan (L1) mesti digunakan, dan toleransi pemasangan mesti dikawal dengan ketat.
