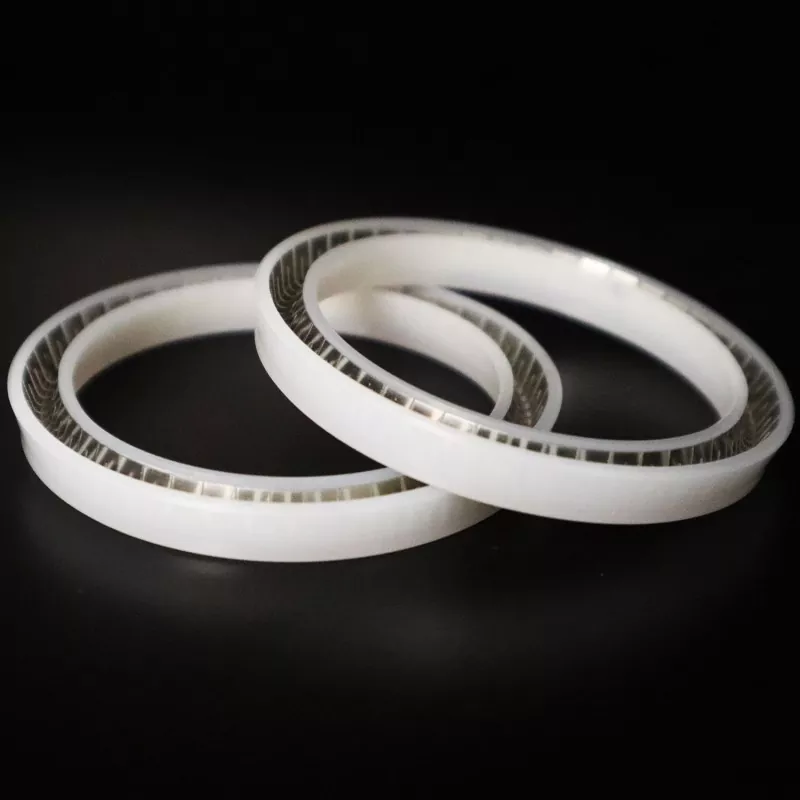

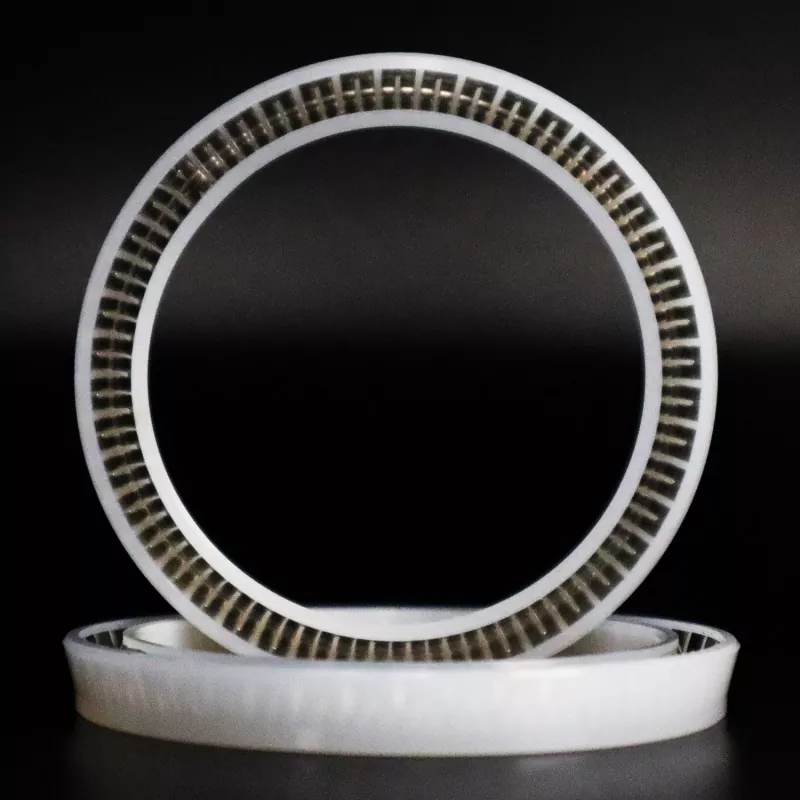

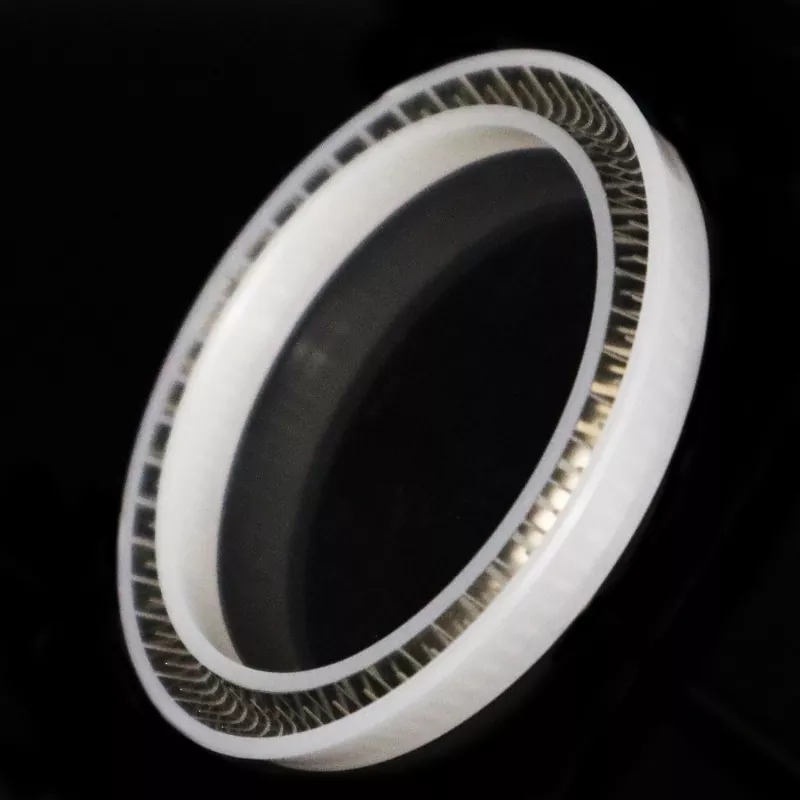

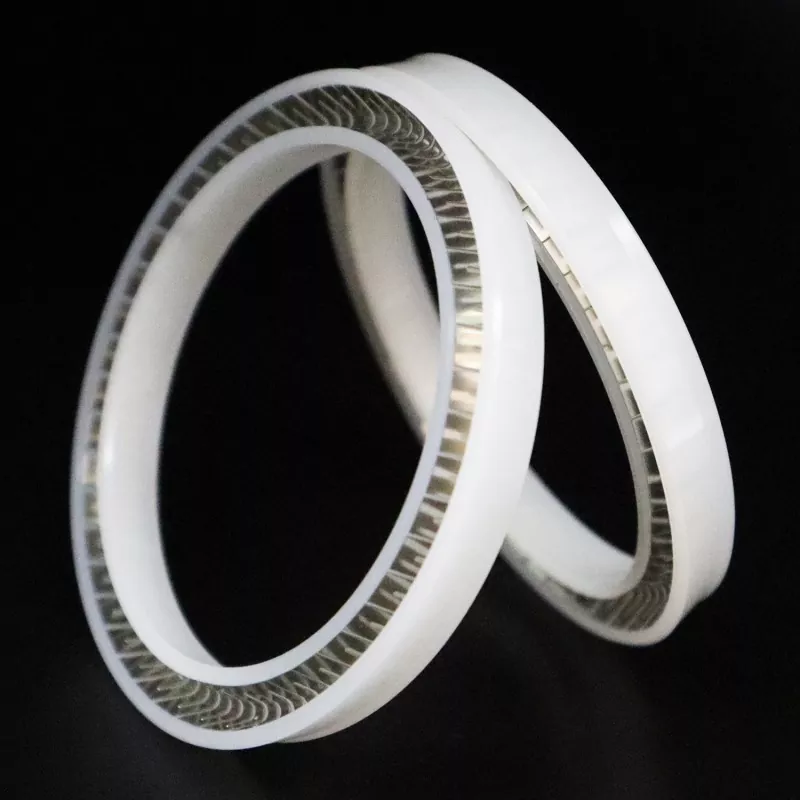

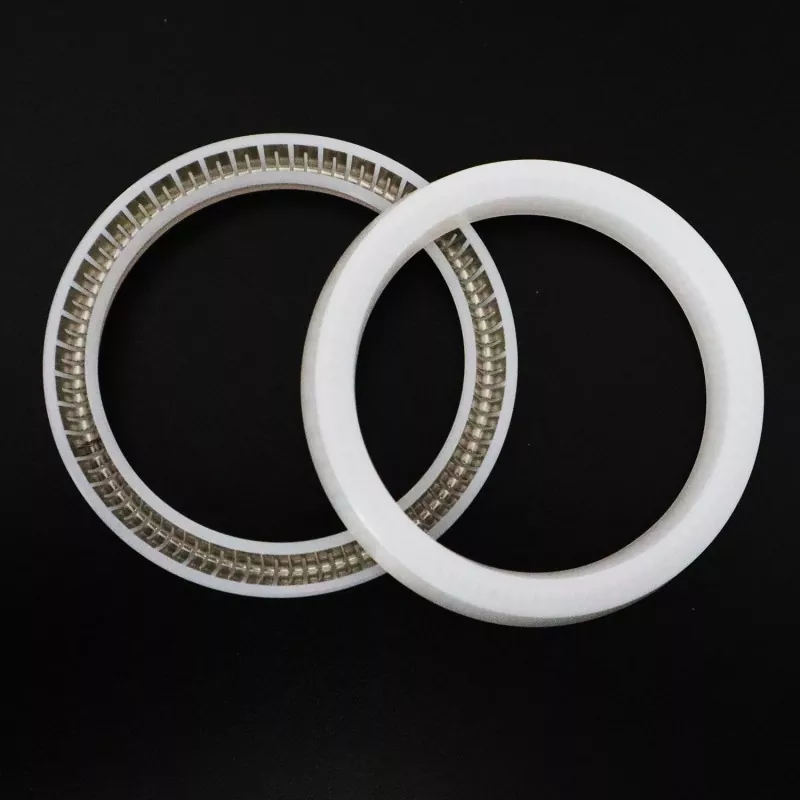

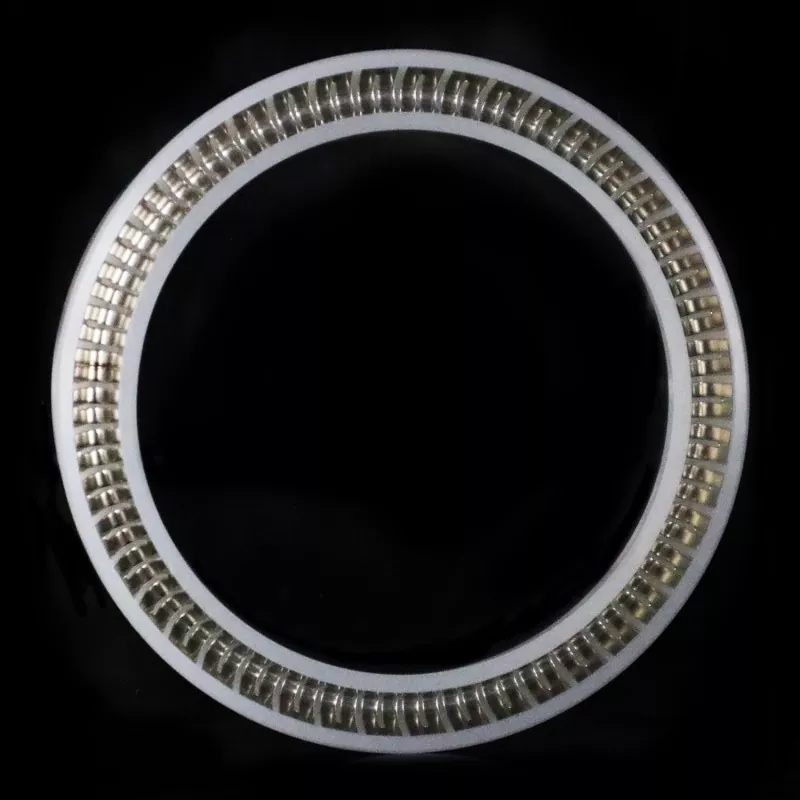

Pengedap bertenaga spring simetri Ruichen FS-A menampilkan reka bentuk simetri, membolehkan ia digunakan secara bergantian untuk kedua-dua aci dan lubang. Sebagai model asas dalam siri pengedap bertenaga spring, FS-A menawarkan penyelesaian pengedap yang kos efektif dan boleh dipercayai untuk kebanyakan keadaan operasi standard, menjadikannya sesuai untuk pelbagai aplikasi yang melibatkan pengedap statik, putaran kelajuan rendah dan gerakan salingan.
Nilai mengehadkan tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Kelajuan (m/s) |
Suhu °C |
Media |
|
|
<40: Gunakan lebar alur L >40 MPa: Gunakan lebar alur L1 |
<10 |
BO/DO -35~+250 |
Lain-lain -200~+250 |
Semua cecair, bahan kimia dan gas |
Kelebihan teras model ini terletak pada keserasian media yang luas dan prestasi yang stabil. Menampilkan badan pengedap PTFE digabungkan dengan struktur pegas, ia menahan sebahagian besar media kimia, termasuk pelbagai cecair hidraulik, pelincir dan larutan kimia lembut. Mengenai kebolehsuaian suhu, model FS-A mengekalkan prestasi pengedap yang stabil merentasi julat -50°C hingga 200°C.
Pengedap bertenaga spring Ruichen FS-A amat sesuai untuk peralatan industri am, sistem hidraulik standard, dan unit pengendalian bendalir konvensional. Reka bentuk geseran rendahnya memastikan operasi lancar dan geseran pecah yang minimum, dengan berkesan menghalang fenomena "stick-slip" semasa operasi peralatan.
Bagi pelanggan yang memilih pengedap bertenaga spring untuk kali pertama atau yang sangat sensitif terhadap kos, Ruichen FS-A ialah pilihan peringkat permulaan yang ideal.
Semua saiz dalam julat parameter yang ditentukan tersedia.
Nota: Jika spesifikasi yang diperlukan tidak disenaraikan dalam jadual ini, sila hubungi kami; kami boleh membekalkan produk dengan diameter sehingga 1600mm.
|

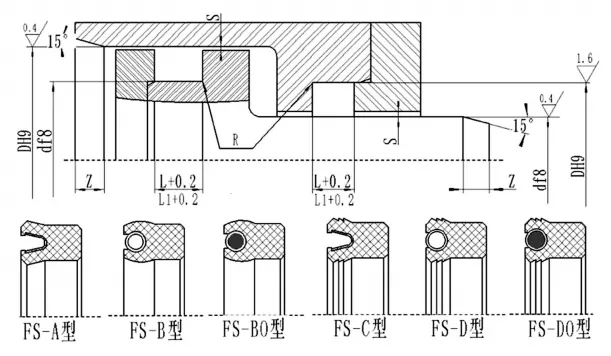

d |
D |
L+0.2 |
L1+0.2 (Terpakai untuk tekanan >40 MPa) |
Kelegaan jejari Smax |
Panjang talang Zmin |
Rmaks |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Nota Permohonan: Sesuai untuk pengedap dua arah aci dan lubang dalam persekitaran industri standard; disyorkan untuk aplikasi dengan turun naik tekanan yang minimum.
