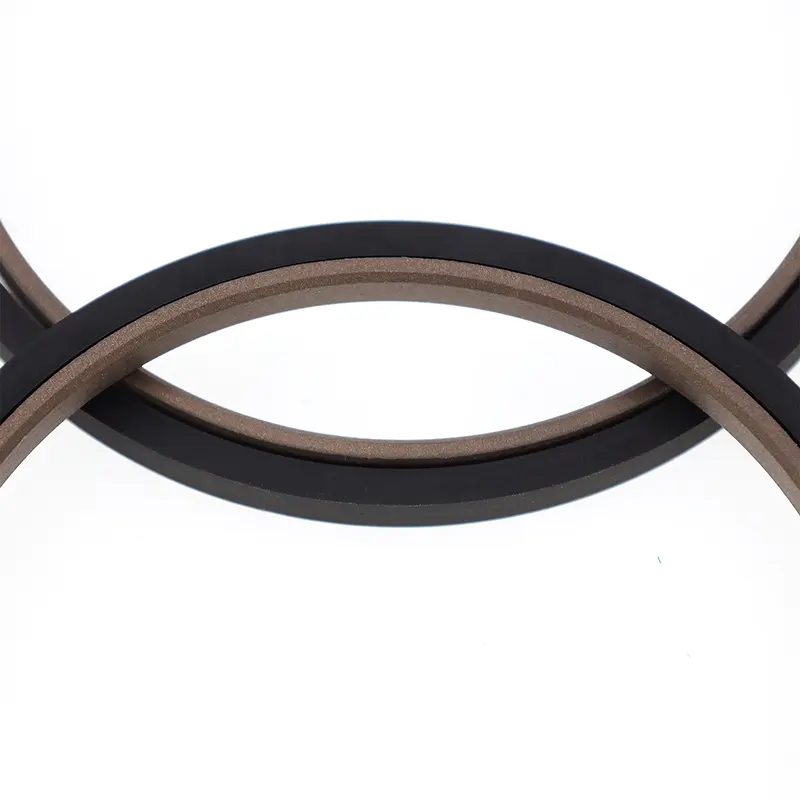

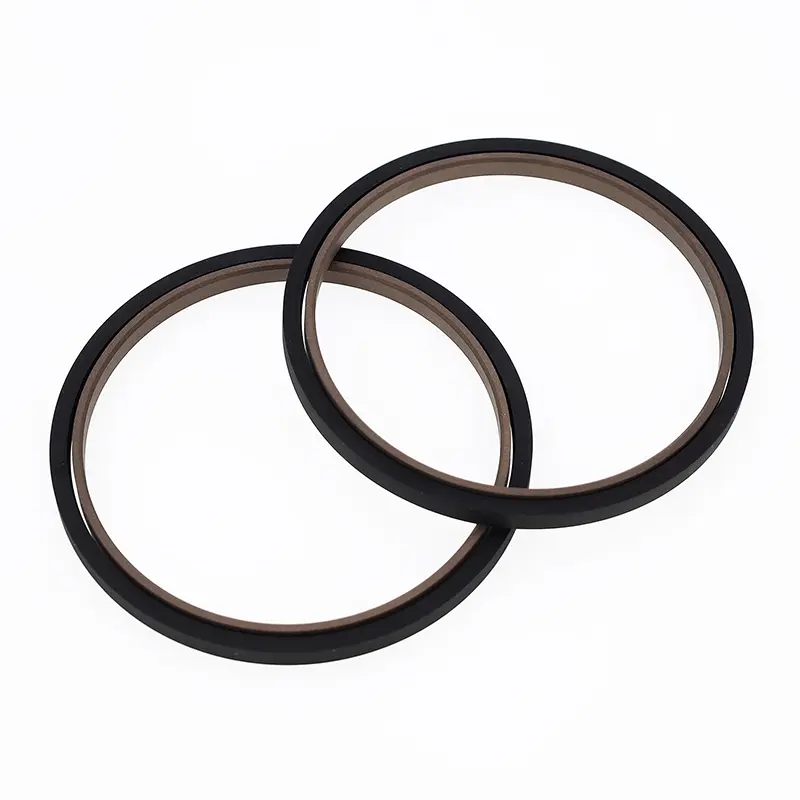

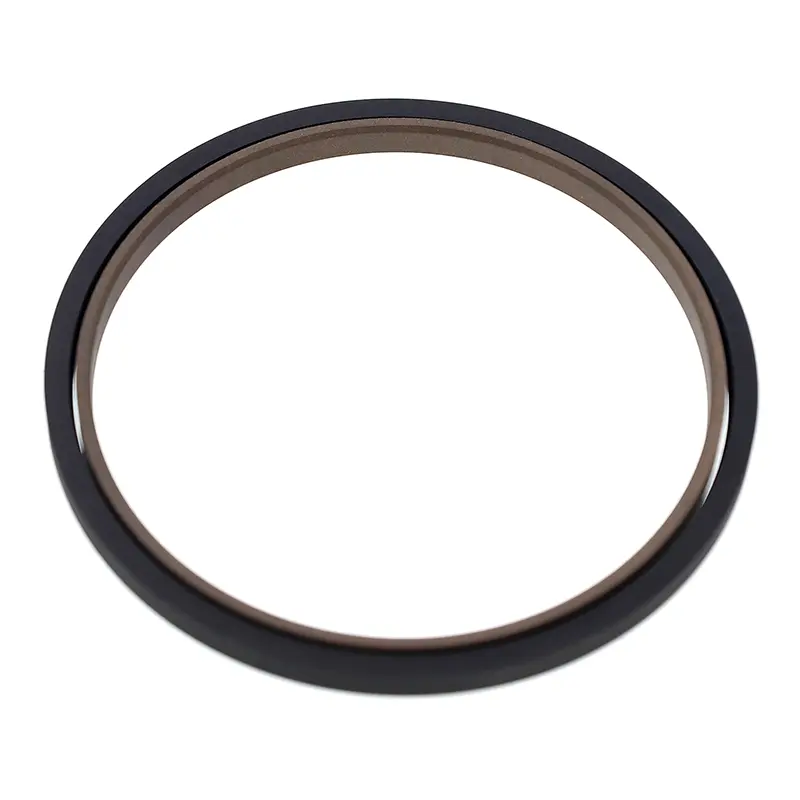

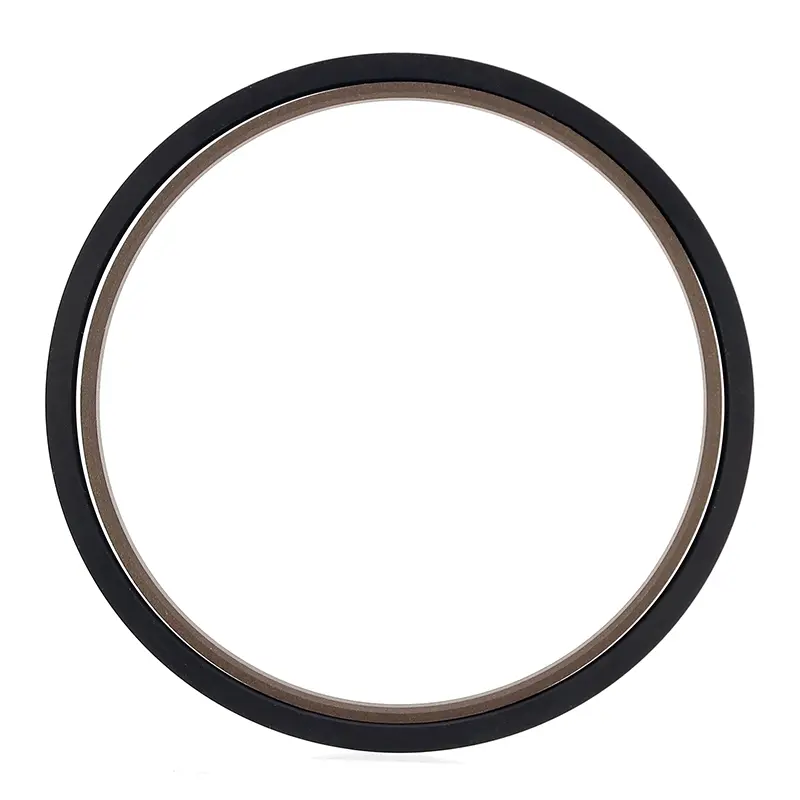

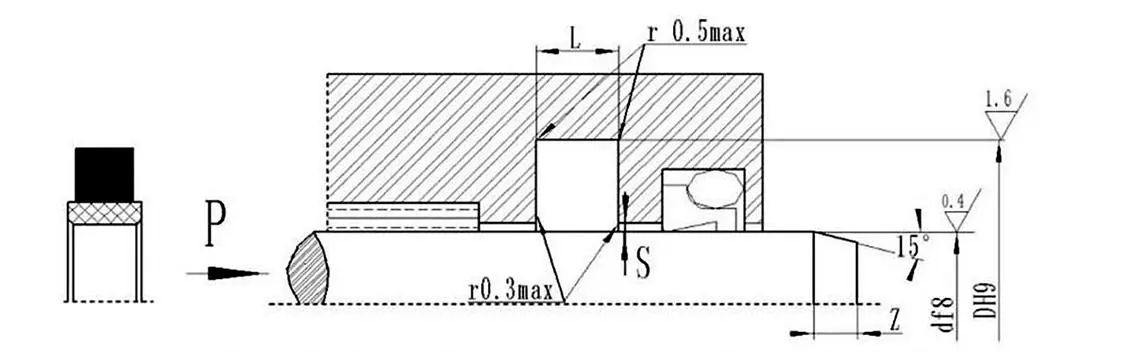

Meterai gabungan segi empat tepat untuk batang omboh terdiri daripada cincin pengedap segi empat tepat PTFE dan cincin getah segi empat tepat. Ia sesuai untuk pengedap tekanan dua arah dalam aplikasi hidraulik dan pneumatik. Cincin segi empat tepat menyediakan daya radial dan mengimbangi memakai cincin meterai. Untuk diameter rod kurang daripada 30mm, reka bentuk alur berpecah (terbuka) harus digunakan.
Ciri -ciri:
1. Geseran rendah, rintangan permulaan yang rendah, pergerakan lancar, geseran dinamik dan statik yang sama, dan tidak merayap;
2. Meterai dwi-tujuan untuk aplikasi hidraulik dan pneumatik, sesuai untuk pengedap tekanan dua arah;
3. Hayat perkhidmatan yang panjang, sesuai untuk pelinciran bebas minyak;
4. Reka bentuk padat untuk pemasangan dan penyelenggaraan yang mudah.
Keadaan operasi yang berkenaan (nilai melampau tidak boleh muncul serentak)
|
Tekanan MPA |
Suhu ℃ |
Kelajuan m/s |
Medium |
Extrusion Gap smaks |
|
≤40 |
-35 ~+100 (cincin segi empat tepat yang sepadan NBR) |
≤4 |
Minyak hidraulik berasaskan mineral, cecair retardant api (HFA/HFB), air, gas, dll. |
0.4 (＜ 25mpa) |
|
-20 ~+200 (cincin segi empat tepat fkm) |
0.2 (＜ 40mpa) |
Pemilihan bahan
1. Bahan segi empat tepat yang ada: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), dll.
2. Pengedap bahan cincin: PTFE2, PTFE3, PTFE4 (lihat penerangan bahan).
Contoh pesanan
Model Pesanan SPN-D*DL-PTFE3-R01: Diameter Diameter*Diameter Bawah Alur*Lebar Groove
Model SPN PTFE3 - Kod Bahan PTFE yang diubahsuai R01 - Kod Bahan Cincin Rectangular
