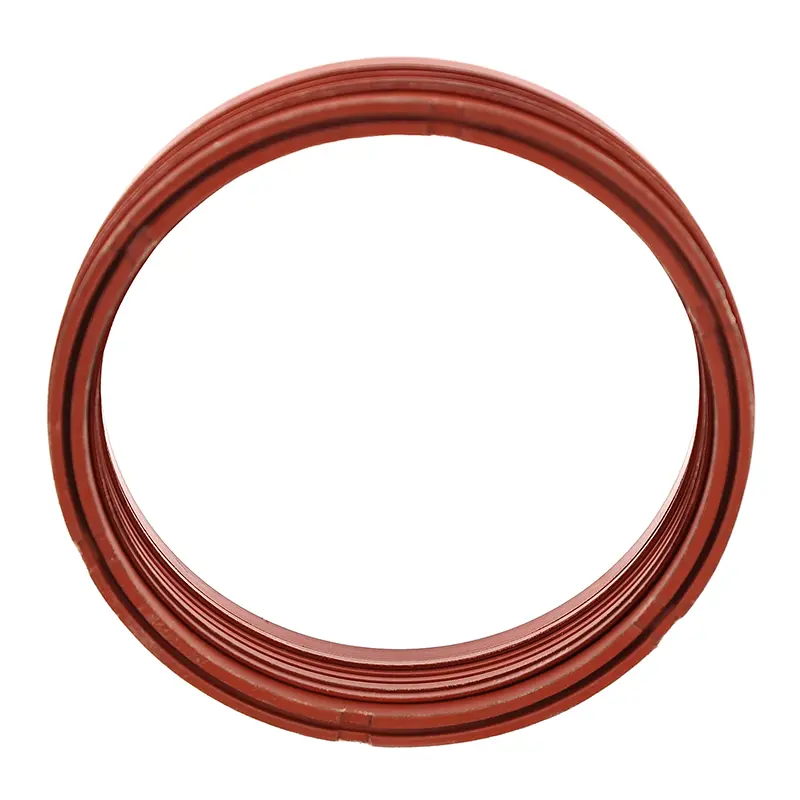

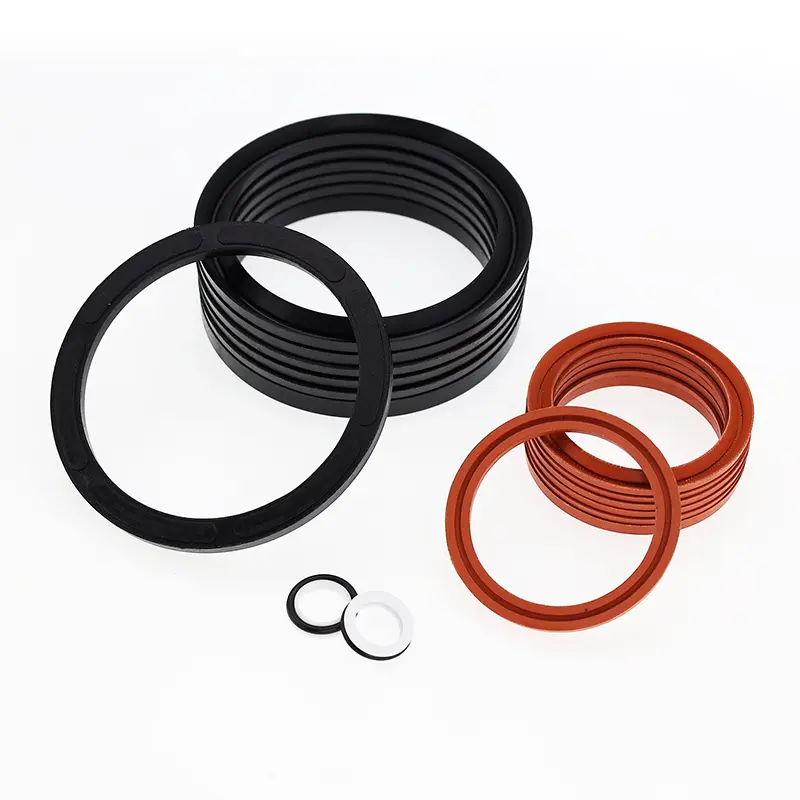

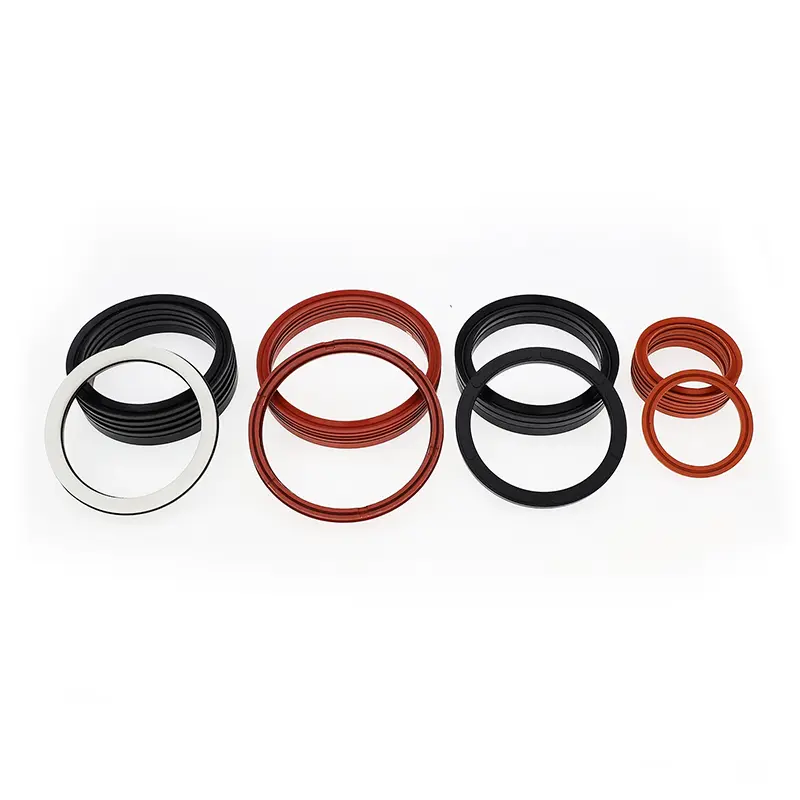

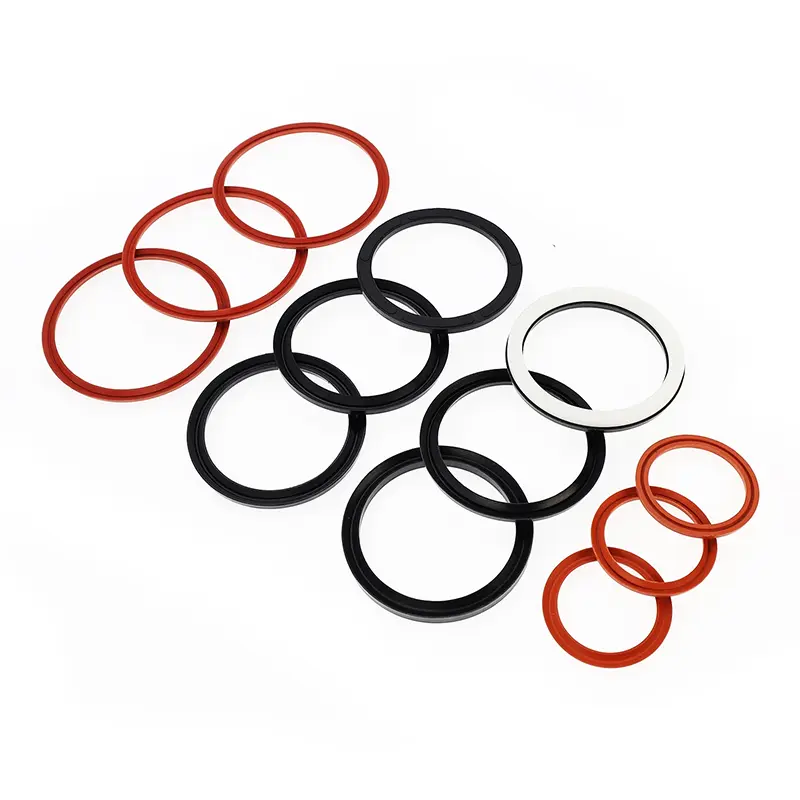

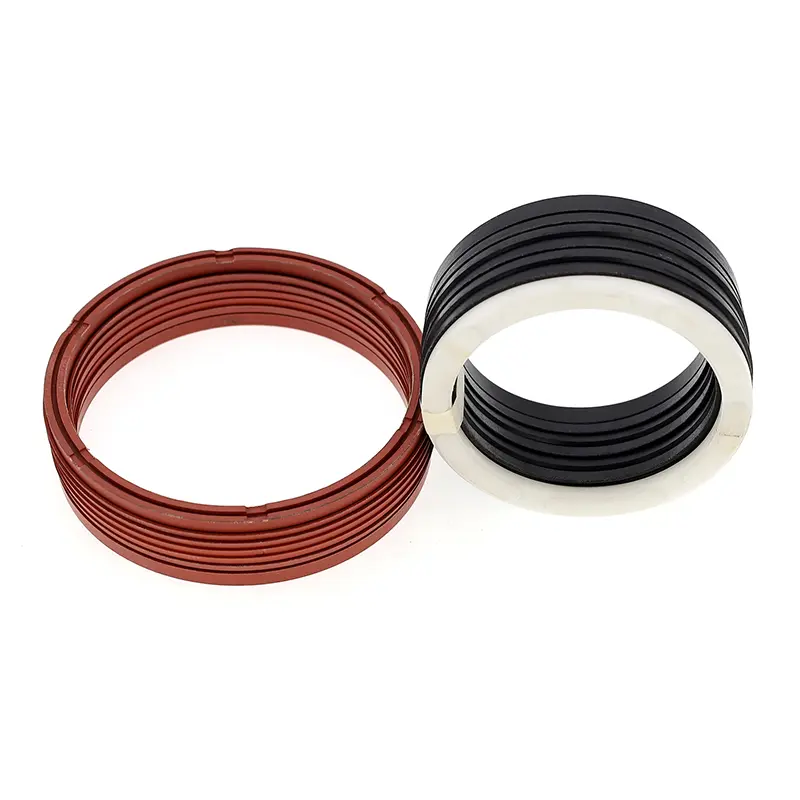

Meterai gabungan berbentuk V untuk batang omboh terdiri daripada satu set (sekurang-kurangnya tiga) cincin pengedap berbentuk V, cincin mampatan, dan cincin sokongan. Ia sesuai untuk pengedap tekanan unidirectional dalam aplikasi hidraulik yang timbal balik. Grease yang serasi dengan bahan pengedap mesti digunakan semasa pemasangan. Ia tidak boleh dipasang dalam alur monolitik (tertutup).
Ciri -ciri:
1. Pelbagai bahan tersedia, yang membolehkan pelarasan optimum sesuai dengan pelbagai aplikasi.
2. Sesuai untuk digunakan dalam keadaan operasi yang keras, menyesuaikan diri dengan hampir semua media dan menuntut keadaan.
3. Hayat perkhidmatan yang panjang, sesuai untuk meterai pelinciran bebas minyak (dengan pemilihan bahan yang sesuai).
4. Prestasi pengedap dan geseran laras boleh dicapai dengan menyesuaikan gasket, dan dimensi paksi boleh diselaraskan dengan menambahkan atau mengeluarkan cincin pengedap berbentuk V.
5. Berkesan walaupun dengan kualiti permukaan pengedap yang lemah.
Keadaan operasi yang berkenaan (nilai melampau tidak boleh muncul serentak)
|
Tekanan MPA |
Suhu ℃ |
Kelajuan m/s |
Medium |
|||
|
≤60 |
-35 ~+100 (getah getah atau getah nitril) |
-20 ~+200 (fluororubber atau kain fluororubber) |
-200 ~+260 (PTFE) |
≤0.5 (getah atau getah bertetulang kain) |
≤15 (PTFE) |
Hampir semua media (pilihan gabungan bahan yang munasabah) |
Bahan
1. Bahan cincin tekanan: kain getah ptfe, nitrile-butadiene (NBR), kain getah fluororubber-butadiene, nilon, polyoxymethylene
2. Bahan V-Ring: kain getah ptfe, nitrile-butadiene (NBR), fluororubber, kain getah fluororubber-butadiene, poliuretana
3. Sokongan Bahan Cincin: Fabrik Getah Nitrile-Butadiene, Fluororubber-Butadiene Fabric, Nylon, Polyoxymethylene, PTFE
Contoh pesanan
|
Model |
Bahan |
Skop yang berkenaan |
Pengedap |
|
RC15-A |
V-Ring: Kain NBR, Cincin Tekanan, Cincin Sokongan: Kain NBR/PA/POM/PTFE |
Suhu normal, tekanan tinggi |
Baik |
|
RC15-B |
V-Ring: FKM Kain, Cincin Tekanan, Cincin Sokongan: FKM Kain/PTFE |
Suhu tinggi, tekanan tinggi |
Baik |
|
RC15-C |
V-Ring: NBR, Cincin Tekanan, Cincin Sokongan: Kain NBR/PA/POM/PTFE |
Suhu normal, tekanan sederhana dan rendah |
Cemerlang |
|
RC15-D |
V-Ring: FKM, Cincin Tekanan, Cincin Sokongan: FKM Kain/PTFE |
Tekanan suhu tinggi, sederhana dan rendah |
Cemerlang |
|
RC15-E |
V-Ring: NBR+NBR COMBUTIK KABUT, Cincin Tekanan, Cincin Sokongan: Kain NBR/PA/POM/PTFE |
Suhu normal, tekanan sederhana dan tinggi |
Sangat bagus |
|
RC15-F |
V-Ring: FKM+FKM Gabungan Kain, Cincin Tekanan, Cincin Sokongan: FKM Kain/PTFE |
Tekanan suhu tinggi, sederhana dan tinggi |
Sangat bagus |
|
RC15-G |
V-ring, cincin tekanan, cincin sokongan: PTFE1/PTFE2/PTFE3/PTFE4 |
Suhu tinggi dan tekanan tinggi media menghakis |
Biasa |
|
RC15-H |
V-Ring: PU, Cincin Tekanan, Cincin Sokongan: PU/PA/POM/PTFE |
Suhu normal, tekanan sederhana dan tinggi |
Sangat bagus |

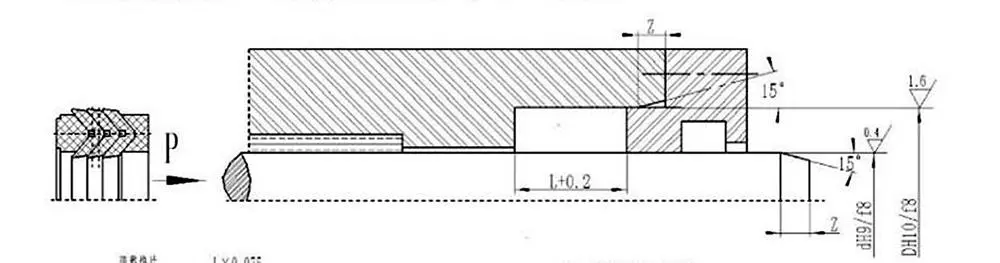

Peraturan chamfer pemasangan
|
Diameter rod d |
CHAMFER LENGKAP ZMIN |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
＞ 500 |
12.5 |
Meterai berbentuk V boleh diselaraskan dalam dimensi paksi dengan menyesuaikan gasket untuk mencapai pengedap dan geseran yang optimum. Pakai awal selepas operasi jangka panjang boleh dilanjutkan dengan menyesuaikan dimensi paksi. Reka bentuk yang disyorkan untuk dimensi paksi rongga meterai laras adalah 1.025L, dengan julat pelarasan sebanyak 7.5%L.
