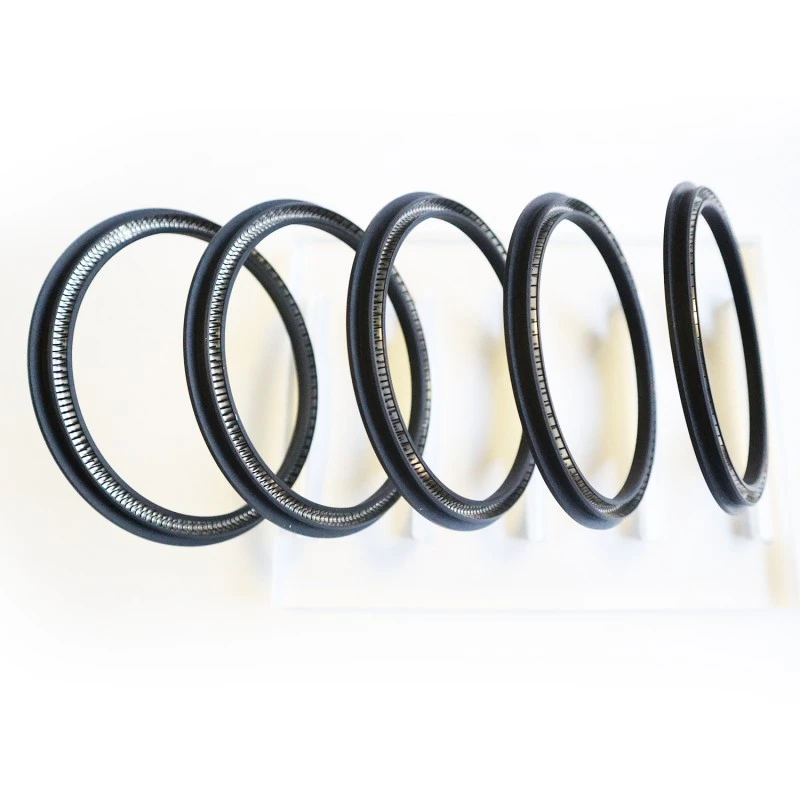

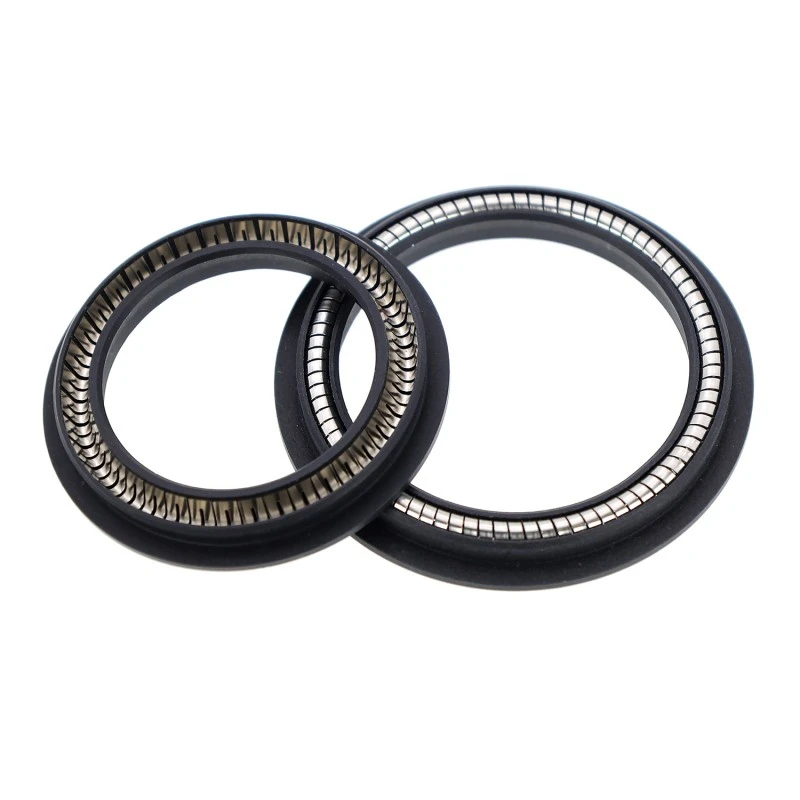

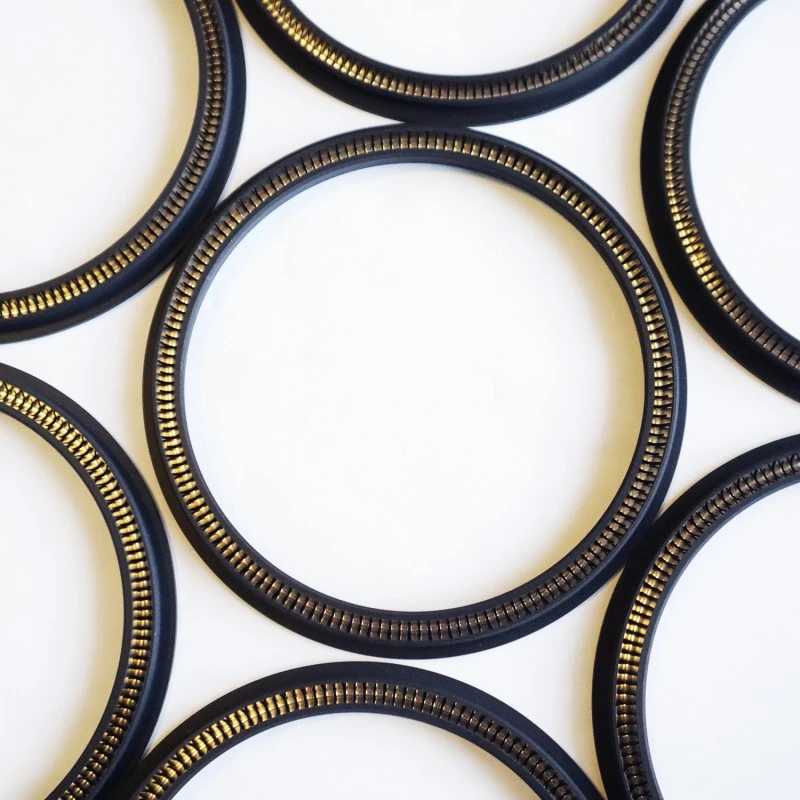

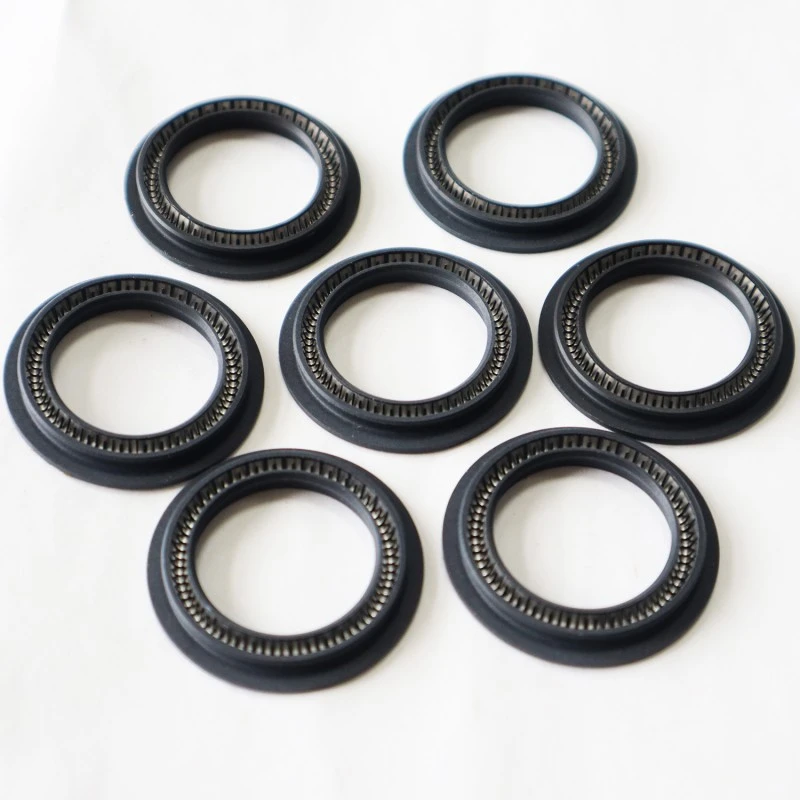

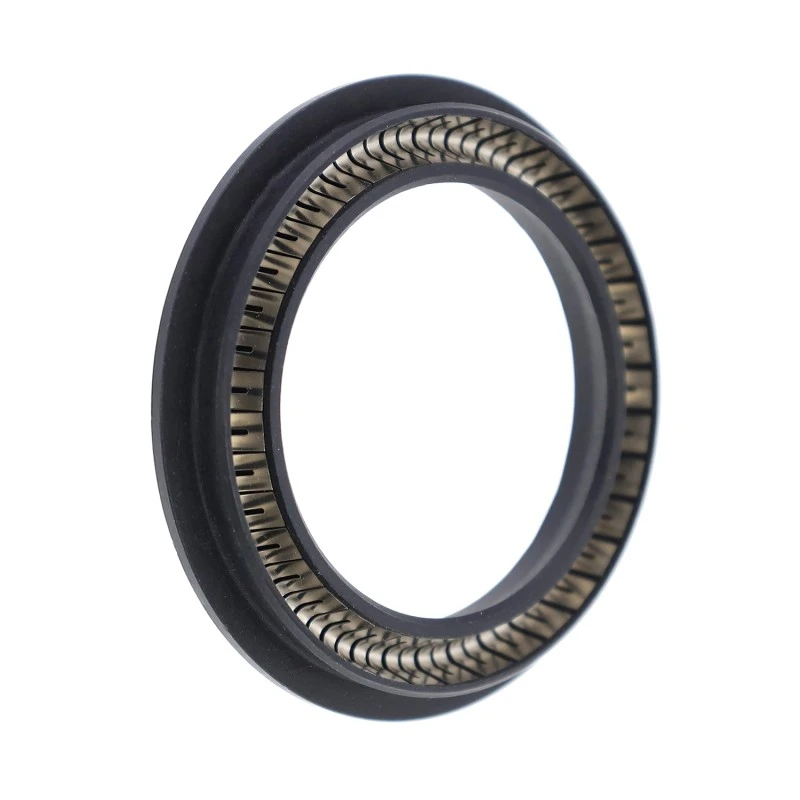

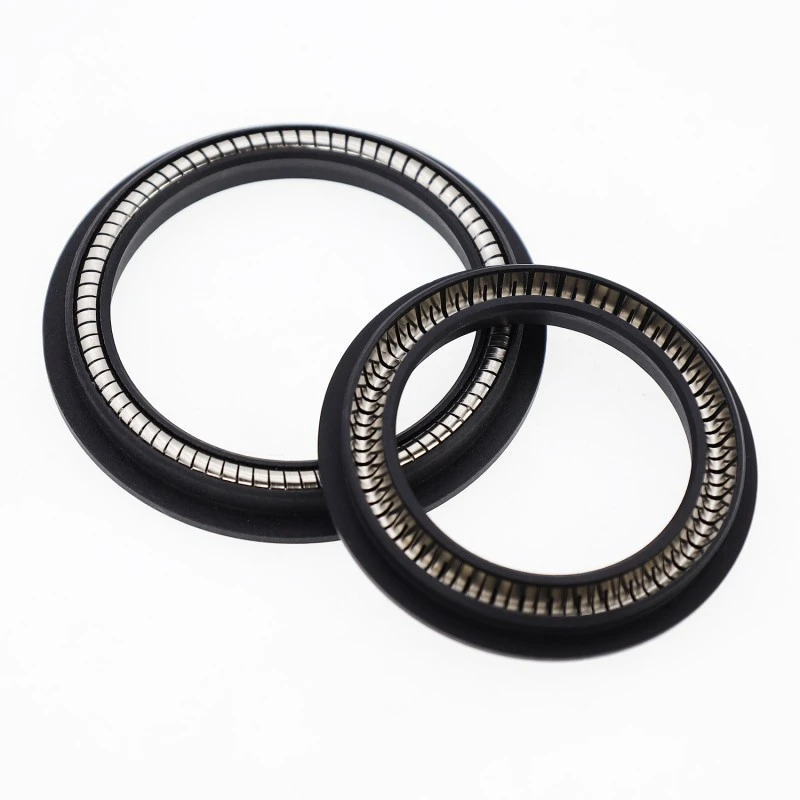

Pengedap bertenaga spring untuk aci putar adalah pengedap tekanan satu arah berprestasi tinggi yang digunakan dalam aplikasi aci putar. Pengedap putar RC2055 terdiri daripada spring keluli tahan karat dan plastik berprestasi tinggi. Apabila menggunakan RC2055-B dan RC2055-C, bahan elastomer yang sesuai mesti dipilih dengan teliti.
Keadaan pengendalian yang bersesuaian (nilai ekstrem tidak boleh berlaku serentak)
|
Tekanan/MPa |
Suhu / °C |
Kelajuan / m/s |
Sederhana |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Hampir semua media cecair dan gas |
|
-200~+250 |
-35~+250 |
<2J/S |
<6J/S |
<2J/S |
||
Pemilihan Bahan
1. Bahan O-ring yang tersedia termasuk: R01 Getah nitril (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin meterai: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dsb.
3. Spring keluli tahan karat: Spring berbentuk V.
Kawalan Proses Pengeluaran
Pangkalan pengeluaran moden RuiChen dilengkapi dengan mesin pengacuan suntikan berketepatan tinggi, mesin pemvulkanan vakum automatik dan peralatan pemesinan ketepatan CNC. Semasa proses pengeluaran, kami menggunakan kaedah SPC (Statistical Process Control) untuk memantau parameter proses utama seperti suhu, tekanan dan masa dalam masa nyata, memastikan setiap produk acuan mempamerkan konsistensi dan kestabilan yang tinggi.
Untuk produk kritikal, kami melaksanakan sistem pemeriksaan 100%, bukannya pensampelan rawak, untuk memastikan setiap meterai yang dihantar kepada pelanggan kami adalah layak.
Contoh pesanan
RC2055-40-PTFE4+V: Diameter aci 40, bahan cincin pengedap PTFE4, spring keluli tahan karat berbentuk V.
RC2055-B-40-PTFE4+R02: Diameter aci 40, bahan gelang pengedap PTFE4, gelang O yang sepadan ialah fluororubber.
RC2055-C-40-PTFE4+R02: Diameter aci 40, bahan gelang pengedap PTFE4, gelang O yang sepadan ialah fluororubber.

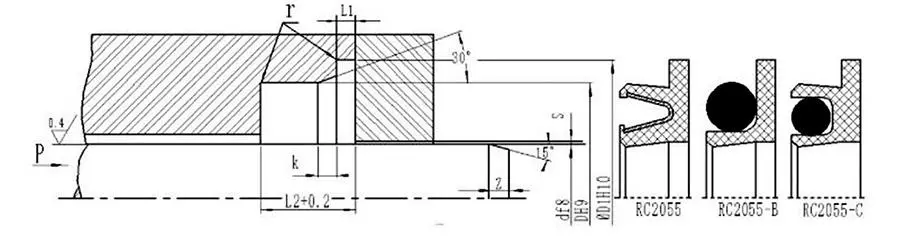

Jadual Spesifikasi (Semua spesifikasi dalam julat parameter tersedia)
|
Julat diameter batang d f8 |
Diameter alur DH9 |
Diameter alur D1H10 |
Kedalaman tepi L1 |
Lebar alur L |
Import talang k |
Kelegaan jejari Smax |
Panjang talang |
r maks |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
20~39.9 |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Nota: Adalah disyorkan bahawa kekerasan permukaan aci berputar ialah HRC ≥ 58.
Jadual spesifikasi dan dimensi (Jadual ini digunakan untuk RC2055-B dan RC2055-C, yang mempunyai spesifikasi yang sama)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Nota: Jika spesifikasi yang diperlukan tidak disenaraikan dalam jadual ini, sila hubungi syarikat kami. Kami boleh membekalkan produk bersaiz sehingga 1600mm.
