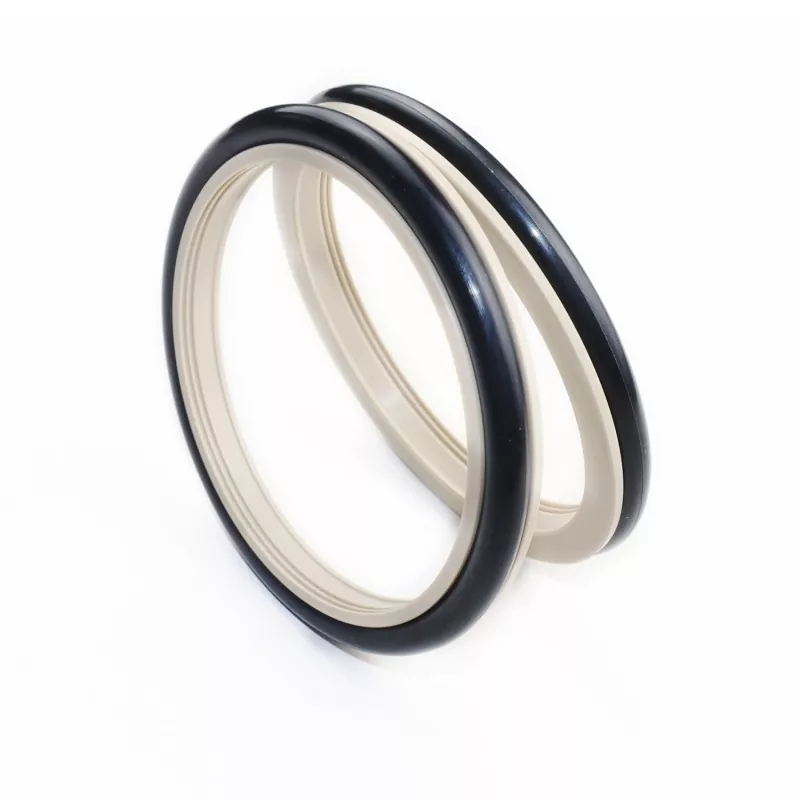

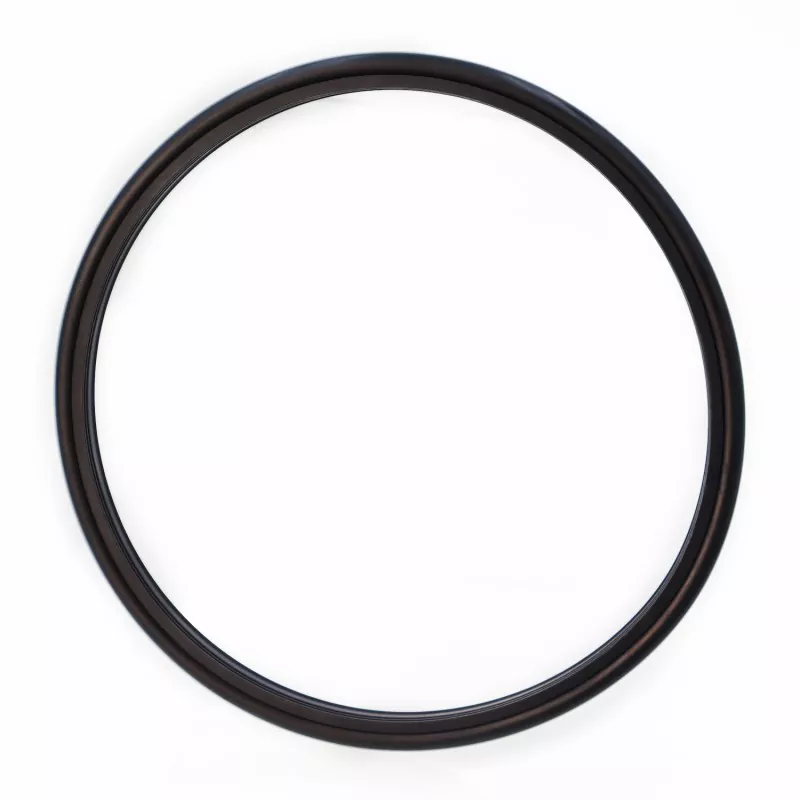

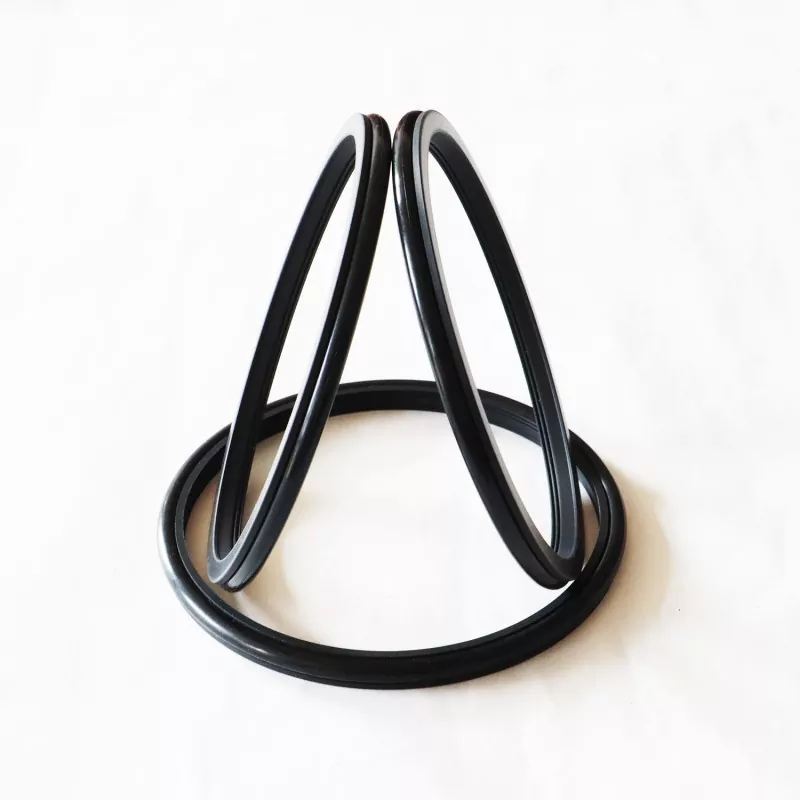

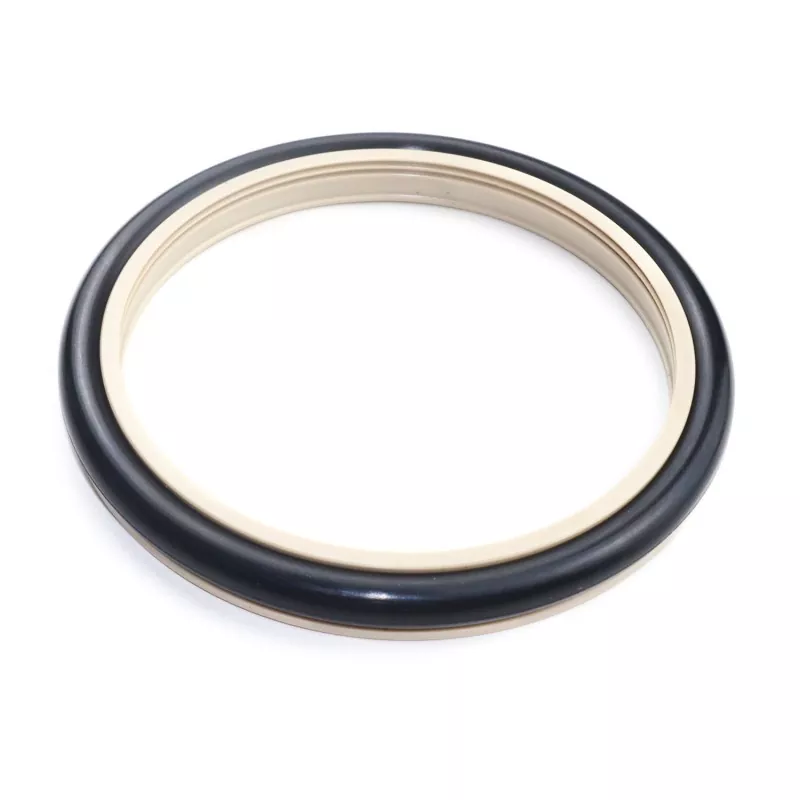

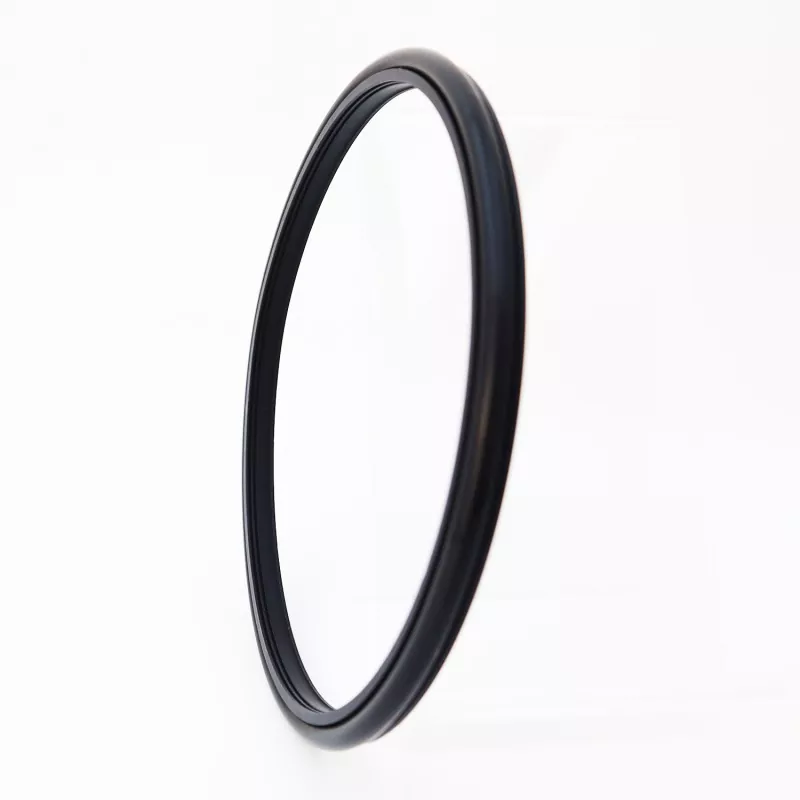

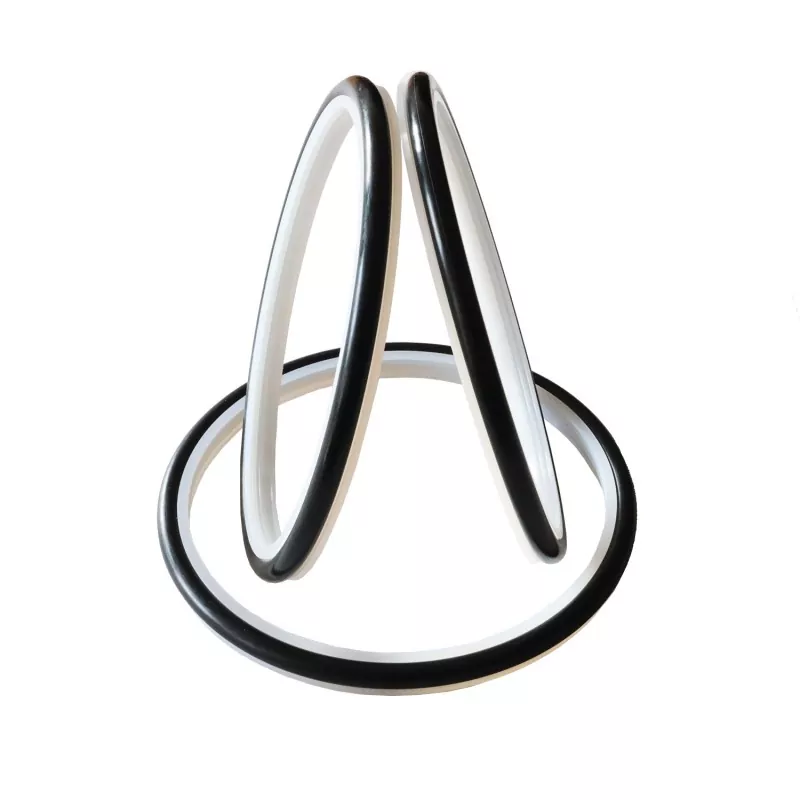

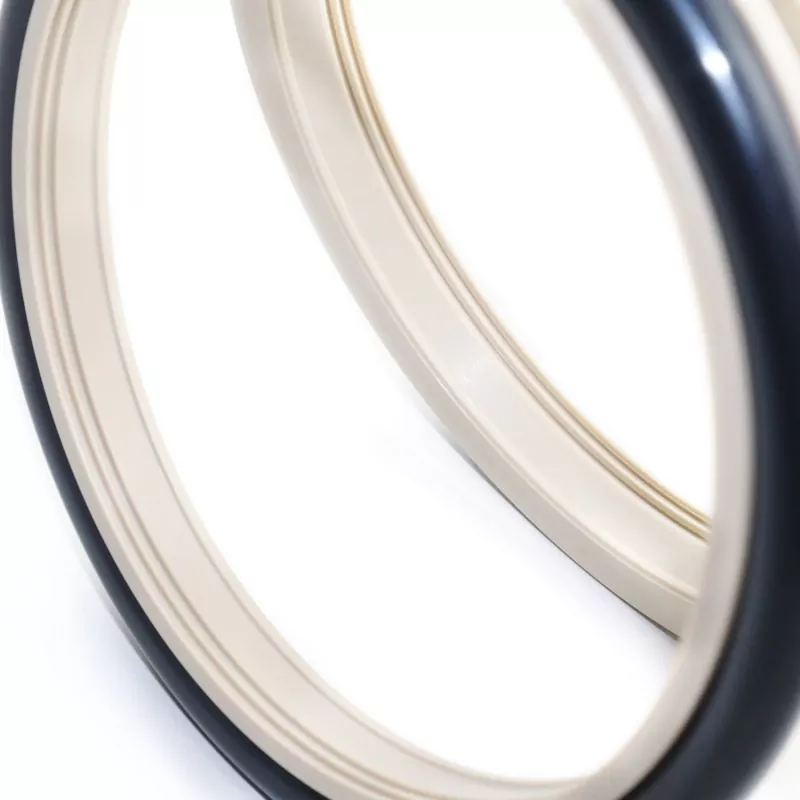

Pengedap komposit bergerigi bertetulang (pengedap buburan simen) untuk rod omboh (aci) terdiri daripada cincin pengedap bergerigi direka khas yang diperbuat daripada plastik kejuruteraan berprestasi tinggi dan gelang O getah; ia sesuai untuk pengedap satu arah dalam aplikasi salingan hidraulik dan berputar. Ia digunakan terutamanya dalam pam pelocok, pam lumpur, alat penggerudian skru, pelantar penggerudian, peralatan cari gali minyak, loji pembancuh konkrit dan banyak lagi.
Ciri utama termasuk hayat perkhidmatan yang panjang, geseran rendah, prestasi pengedap yang sangat baik, reka bentuk padat dan kemudahan pemasangan, penggunaan dan penyelenggaraan. Reka bentuk optimum profil bibir pengedap dan ketebalan memastikan pengedap yang berkesan walaupun terdedah kepada media yang keras seperti buburan simen.
Apabila digunakan dengan media seperti lumpur, disyorkan untuk menyuntik gris pelincir di antara dua (atau lebih) peringkat pengedap.
Nilai had tidak boleh berlaku serentak.
|
Tekanan (MPa) |
Suhu (°C) |
Kelajuan (m/s) |
Sederhana |
|
|
Gerak berbalas-balas |
Gerakan putaran |
|||
|
≤100 |
-35 hingga +100 (dengan cincin O NBR) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidraulik, emulsi |
|
-20 hingga +200 (dengan cincin O FKM) |
||||
1. Bahan O-ring yang serasi termasuk: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: Bahan standard PTFE4; bahan lain yang tersedia termasuk PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, dsb.
Model Pesanan: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Diameter Aci * Diameter Alur * Lebar Alur - Kod Bahan)
Saiz dalam julat parameter yang ditentukan tersedia.
|

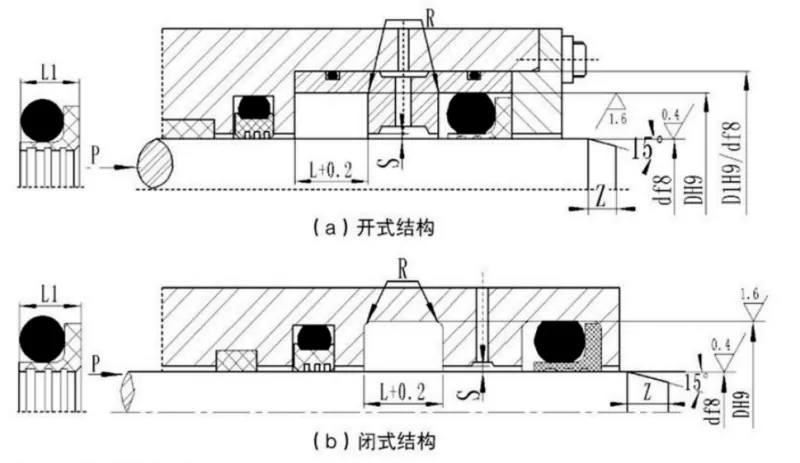

Julat diameter aci Jenis standard d f8 RC2061 |
Julat diameter aci Tugas berat d f8 RC2061-Z |
Diameter alur D H9 |
Lebar alur L+0.2 |
Lebar meterai L1 |
Jejari Sudut Rmaks |
Kelegaan jejari Smax |
Chamfer Zmin |
Diameter keratan rentas cincin O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Nota: 1. Untuk diameter aci ≤30 mm, reka bentuk alur terbuka disyorkan.
2. Untuk aplikasi pengedap berputar, kekerasan permukaan aci berputar hendaklah HRC ≥58.
3. Untuk tekanan melebihi 30 MPa, muat H8/f8 disyorkan untuk jurang penyemperitan.
