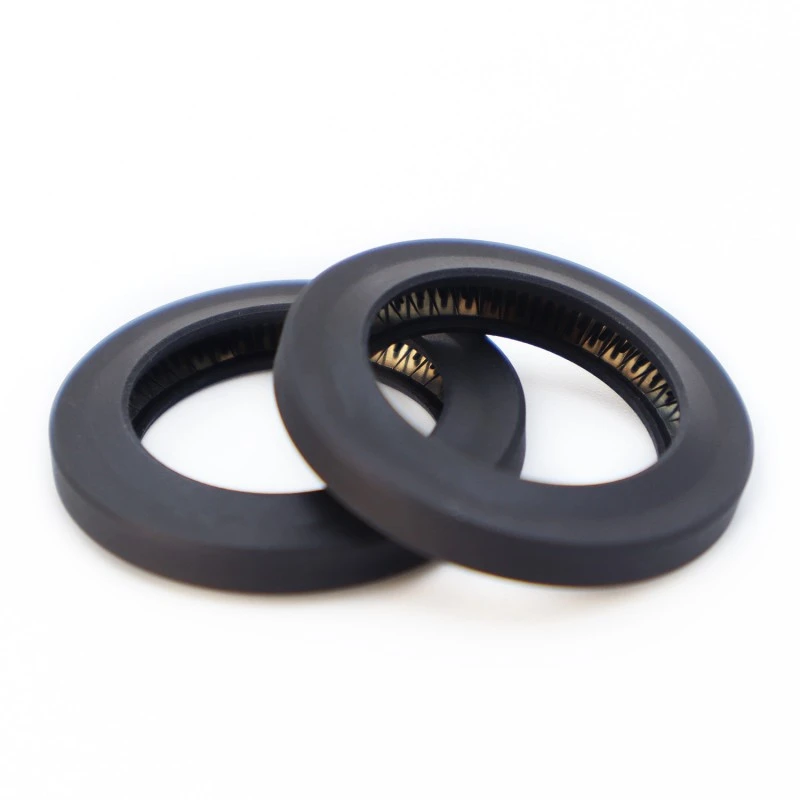

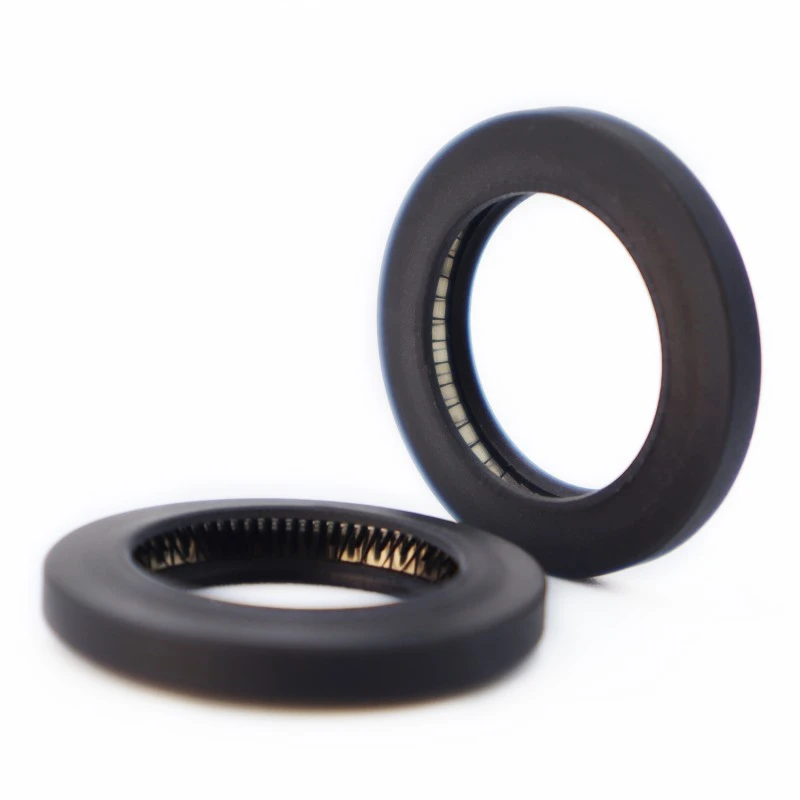

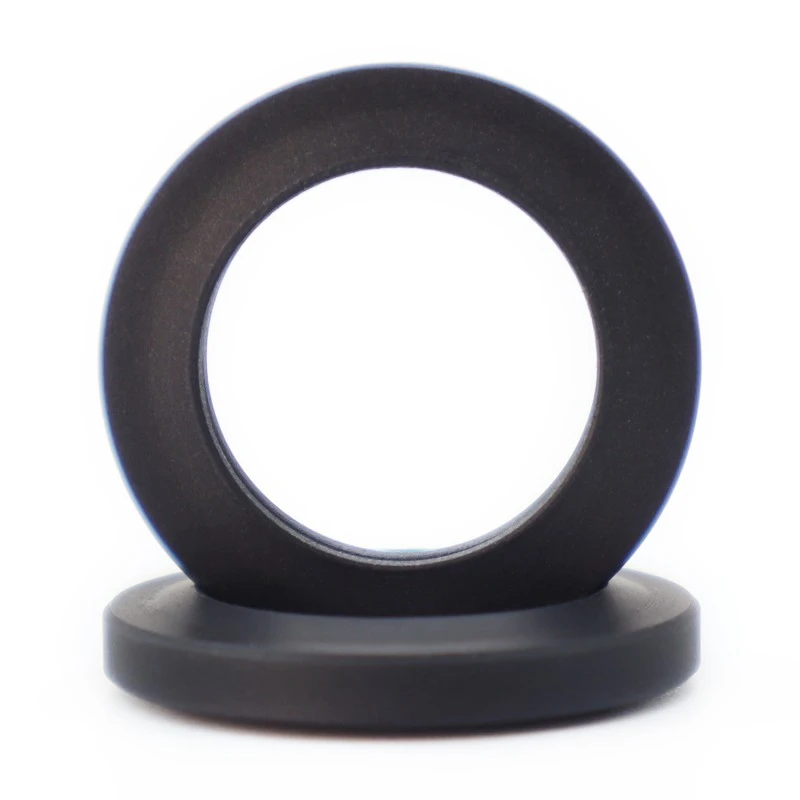

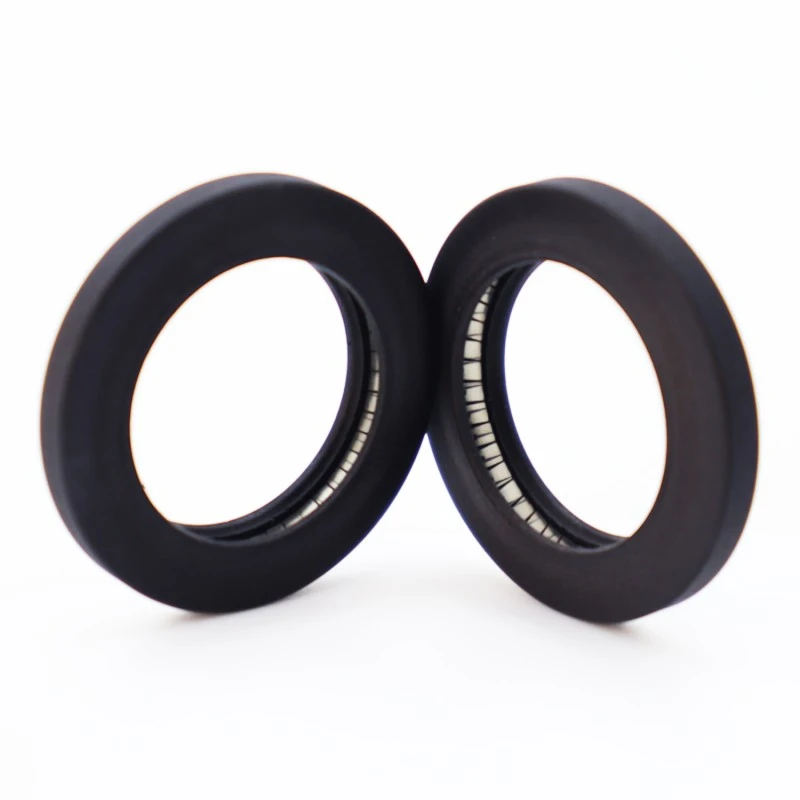

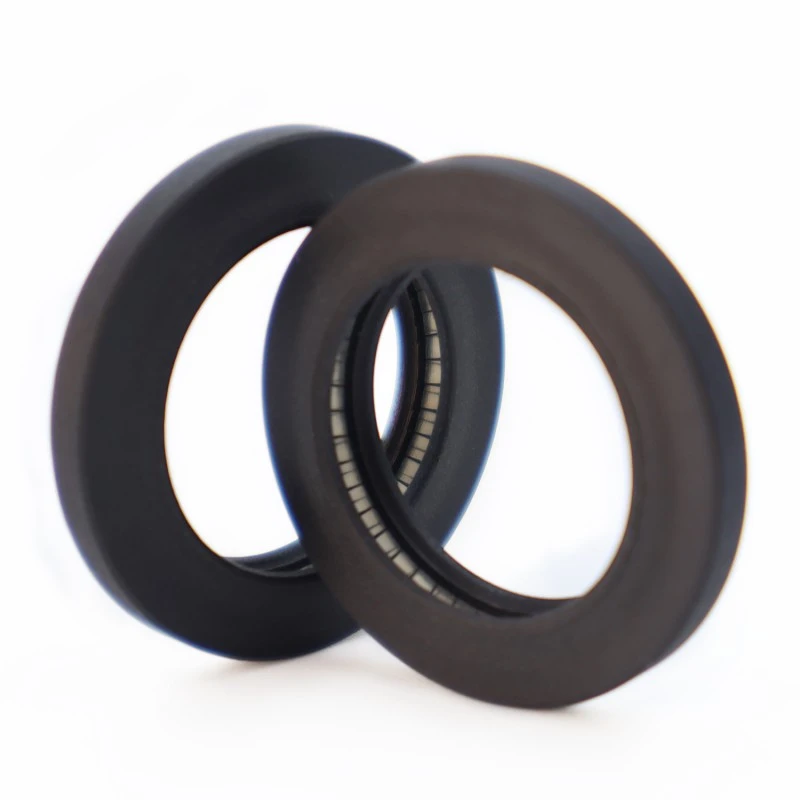

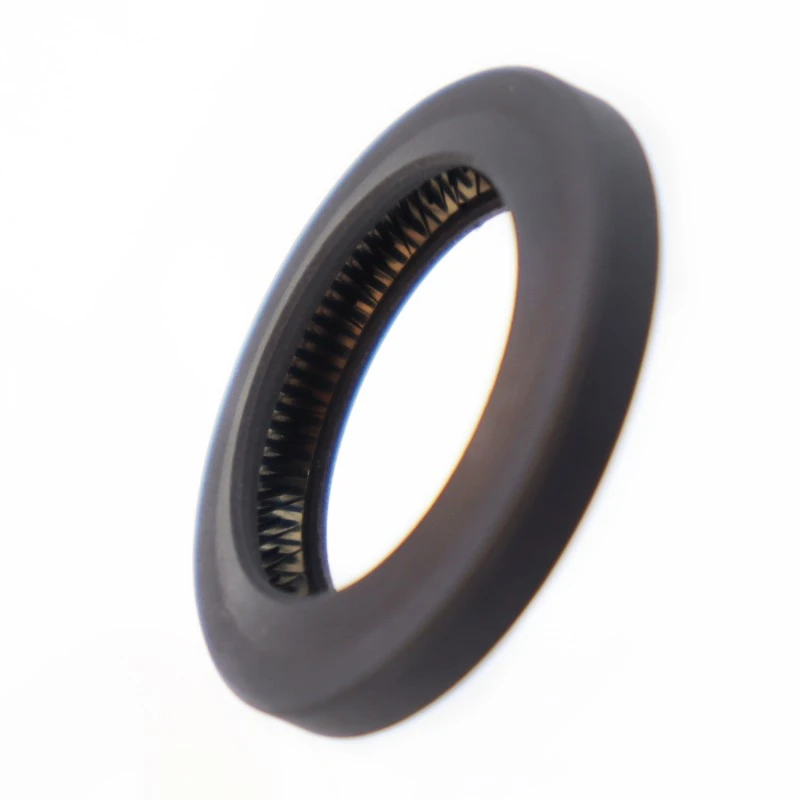

Pengedap RC2876 terdiri daripada spring keluli tahan karat dan plastik berprestasi tinggi. Spring keluli tahan karat boleh sama ada spring berbentuk V atau O. Apabila menggunakan RC2876-B, bahan elastomer yang sesuai mesti dipilih.
Keadaan pengendalian yang berkenaan (nilai melampau tidak boleh berlaku serentak)
|
Tekanan (MPa) |
Kelajuan (m/s) |
Suhu (°C) |
Sederhana |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Semua cecair, bahan kimia dan gas |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Pemilihan Bahan
1. Bahan O-ring yang disertakan boleh dipilih daripada: R01 Getah nitril (NBR), R02 Fluororubber (FKM), dsb.
2. Bahan cincin pengedap: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, dsb.
3. Spring keluli tahan karat boleh dipilih daripada spring berbentuk O dan spring berbentuk V.
Contoh pesanan
RC2876-40-PTFE4+V: Diameter luar alur tekanan dalam ialah 40, bahan gelang pengedap ialah PTFE4, spring ialah spring berbentuk V.
RC2876-B-40-PTFE4+R02: Diameter luar alur tekanan dalam ialah 40, bahan cincin pengedap ialah PTFE4, cincin O yang sepadan diperbuat daripada fluororubber.
Nota: Jika julat lanjutan diperlukan, sila gunakan nombor siri.
Jadual Spesifikasi (Semua spesifikasi dalam julat parameter tersedia)
|
Nombor siri |
Nombor siri |
Julat standard DH11 |
Skop diperluaskan DH11 |
Kedalaman alur h-0.05 |
Lebar alur L+0.2 |
Bucu bulat Rmaks |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
